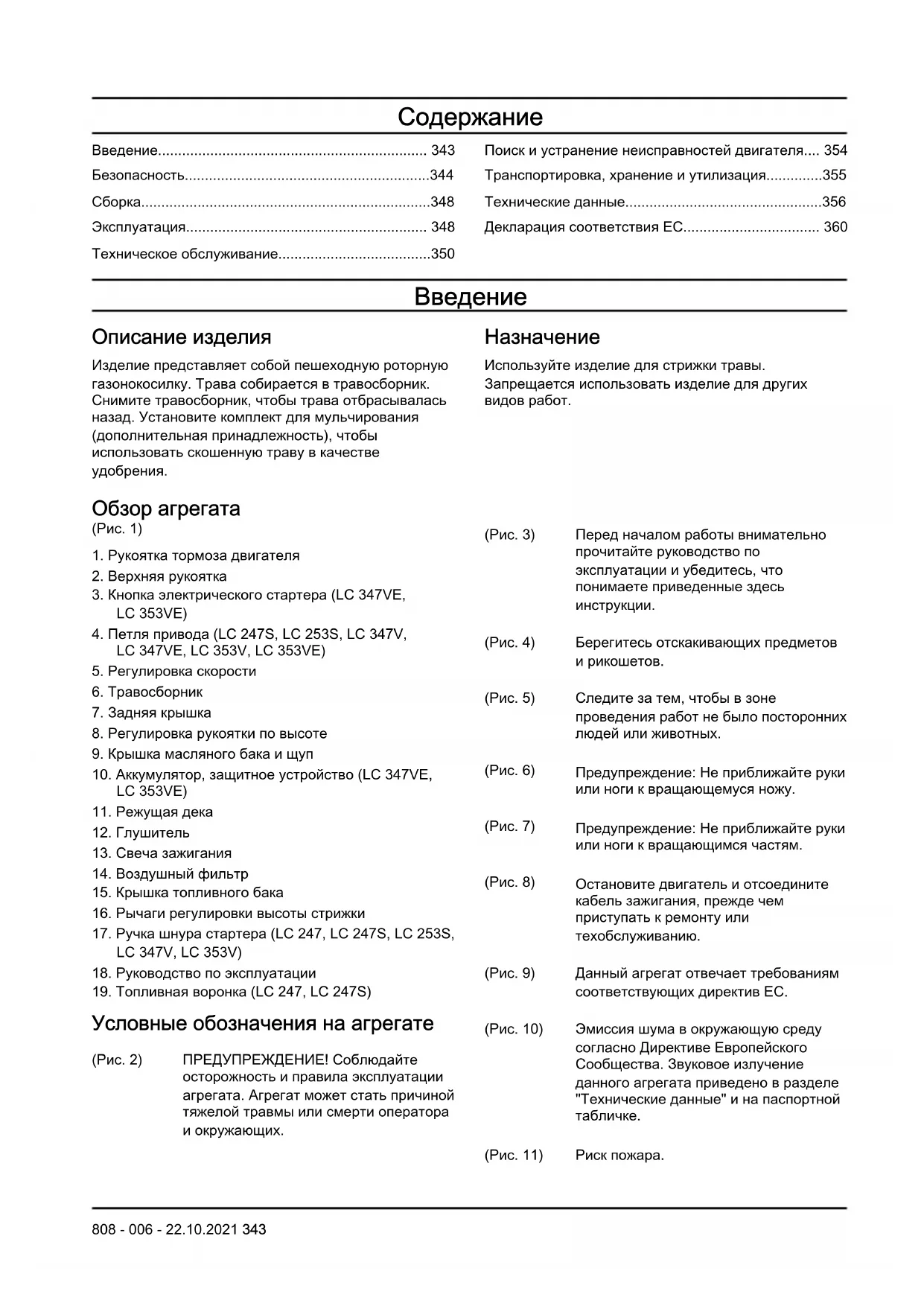

Описание изделия Изделие представляет собой пешеходную роторную газонокосилку. Трава собирается в травосборник. Снимите травосборник, чтобы трава отбрасывалась назад. Установите комплект для мульчирования (дополнительная принадлежность), чтобы использовать скошенную траву в качестве

Используйте изделие для стрижки травы. Запрещается использовать изделие для других видов работ. Обзор агрегата (Pис. 1)

1. Рукоятка тормоза двигателя

3. Кнопка электрического стартера (LC 347VE,

5. Регулировка скорости

8. Регулировка рукоятки по высоте

9. Крышка масляного бака и щуп

10. Аккумулятор, защитное устройство (LC 347VE,

14. Воздушный фильтр

15. Крышка топливного бака

16. Рычаги регулировки высоты стрижки

18. Руководство по эксплуатации

19. Топливная воронка (LC 247, LC 247S)

Условные обозначения на агрегате (Pис. 2) ПРЕДУПРЕЖДЕНИЕ! Соблюдайте осторожность и правила эксплуатации агрегата. Агрегат может стать причиной тяжелой травмы или смерти оператора и окружающих. (Pис. 3) Перед началом работы внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции. (Pис. 4) Берегитесь отскакивающих предметов и рикошетов. (Pис. 5) Следите за тем, чтобы в зоне проведения работ не было посторонних людей или животных. (Pис. 6) Предупреждение: Не приближайте руки или ноги к вращающемуся ножу. (Pис. 7) Предупреждение: Не приближайте руки или ноги к вращающимся частям. (Pис. 8) Остановите двигатель и отсоедините кабель зажигания, прежде чем приступать к ремонту или техобслуживанию. (Pис. 9) Данный агрегат отвечает требованиям соответствующих директив EC. (Pис. 10) Эмиссия шума в окружающую среду согласно Директиве Европейского Сообщества. Звуковое излучение данного агрегата приведено в разделе "Технические данные" и на паспортной

(Pис. 11) Риск пожара.

808 - 006 - 22.10.2021 343(Pис. 12)

Не вдыхайте выхлопные газы. Выхлопные газы из двигателя содержат окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ. Запрещается запускать двигатель в помещении или в замкнутых пространствах. (Pис. 13) Горячая поверхность. (Pис. 15) Перед запуском агрегата за- лейте в двигатель масло. (Pис. 16) Процедура запуска для LC 247, LC 247S, LC 253S, LC 347V, LC 353V: Опустите рукоятку тормоза двигателя и потяните ручку шнура

(Pис. 17) Процедура запуска для LC 347VE, LC 353VE: Опу- стите рукоятку тормоза дви- гателя и нажмите кнопку за-

(Pис. 14) Сканируемый код. Примечание: Остальные символы/наклейки на агрегате отвечают требованиям, предъявляемым к сертификации в других коммерческих зонах. Соответствие уровня токсичных выбросов стандарту Euro V ПРЕДУПРЕЖДЕНИЕ: В случае вмешательства в работу двигателя данное изделие перестанет соответствовать нормативам ЕС. Ответственность изготовителя В соответствии с законами об ответственности изготовителя мы не несем ответственности за ущерб, вызванный эксплуатацией нашего изделия в результате:

• ненадлежащего ремонта изделия;

• использования для ремонта изделия неоригинальных деталей или деталей, не одобренных производителем;

• использования неоригинальных дополнительных принадлежностей или принадлежностей, не одобренных производителем;

• ремонта изделия в неавторизованном сервисном центре или неквалифицированным специалистом; Безопасность Инструкции по технике безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц. ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. Общие инструкции по технике безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• При небрежном или неправильном обращении изделие может оказаться опасным инструментом. Несоблюдение инструкций по технике безопасности может привести к травмам или

• Во время работы данное изделие создает электромагнитное поле. В определенных обстоятельствах это поле может создавать помехи для пассивных и активных медицинских имплантатов. В целях снижения риска серьезной или смертельной травмы лицам с медицинскими имплантатами рекомендуется проконсультироваться с врачом и изготовителем имплантата, прежде чем приступать к эксплуатации данного изделия. 344 808 - 006 - 22.10.2021• Будьте всегда осторожны и руководствуйтесь здравым смыслом. Если вы не уверены, как правильно эксплуатировать изделие в определенной ситуации, прекратите работу и проконсультируйтесь со своим дилером Husqvarna, прежде чем продолжить.

• Помните: ответственность за аварии, угрожающие другим людям или их имуществу, несет оператор.

• Содержите изделие в чистоте. Следите за тем, чтобы знаки и наклейки были легко читаемыми.

• Не разрешайте пользоваться изделием людям, не убедившись сначала в том, что они прочитали и поняли содержание руководства по эксплуатации.

• Не позволяйте детям использовать изделие.

• Не допускайте детей в рабочую зону. Они должны постоянно находиться под присмотром

• Не разрешайте пользоваться изделием людям, которые не знакомы с данными инструкциями.

• Не оставляйте без присмотра людей с физическими или умственными нарушениями, использующих изделие. Они должны постоянно находиться под присмотром взрослого.

• Ни в коем случае не используйте изделие, если вы устали, больны или находитесь под воздействием спиртного, наркотических веществ или лекарственных препаратов. Это может повлиять на ваше зрение, реакцию, координацию или оценку действительности.

• Запрещается использовать изделие, если оно повреждено.

• Запрещается вносить в изделие модификации или использовать изделие, если вы подозреваете, что в его конструкцию внесены изменения другими лицами.

• Не изменяйте настройку системы управления частотой вращения двигателя. Техника безопасности на рабочем месте ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Уберите ветви, сучья, камни и прочие посторонние предметы из рабочей зоны перед началом эксплуатации изделия.

• Предметы, ударяющиеся о режущий инструмент, могут быть отброшены, что приведет к травмам или повреждению имущества. Следите за тем, чтобы посторонние лица и животные находились на безопасном расстоянии от изделия.

• Ни в коем случае не используйте изделие при неблагоприятных погодных условиях, например, в туман, дождь, при сильном ветре, низких температурах и риске удара молнии. Эксплуатация изделия при плохих погодных условиях или на сырых участках утомительна. Плохие погодные условия могут создавать опасные условия для работы, например, скользкие поверхности.

• Следите за возможным появлением посторонних лиц, предметов или условий, которые могут препятствовать безопасной эксплуатации

• Следите за возможным появлением препятствий, таких как корни, камни, сучья, ямы или рвы. Высокая трава может скрывать препятствия.

• Стрижка травы на склоне может представлять опасность. Запрещается использовать изделие на участках с уклоном более 15°.

• Используйте изделие поперек поверхности склона. Не передвигайтесь вверх и вниз по поверхности склона.

• Проявляйте особую осторожность при приближении к скрытым из видимости поворотам или предметам, которые могут затруднять обзор. Техника безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Изделие предназначено исключительно для скашивания травы на газонах. Запрещается использовать изделие не по назначению.

• Пользуйтесь средствами индивидуальной защиты. См. раздел Средства индивидуальной защиты на стр. 346

• Убедитесь, что вы знаете, как быстро остановить двигатель в аварийной ситуации.

• Запрещается запускать двигатель в закрытом помещении или вблизи легковоспламеняющихся материалов. Выхлопные газы двигателя имеют высокую температуру и могут содержать искры, которые в свою очередь могут привести к пожару.

• Ни в коем случае не используйте изделие с отсутствующими или неправильно установленными кожухами или ножом. Неправильно установленный нож может высвободиться и причинить травму.

• Следите за тем, чтобы в нож не попали посторонние предметы, например, камни и корни. Это может затупить нож и привести к искривлению вала двигателя. При сгибании оси увеличивается уровень вибрации, что может привести к снижению надежности крепления

• В случае столкновения ножа с посторонним предметом или возникновения вибрации незамедлительно остановите изделие. Отсоедините кабель от свечи зажигания.

808 - 006 - 22.10.2021

345Проверьте изделие на наличие повреждений. Выполните ремонт повреждений или обратитесь в авторизованный сервисный центр для выполнения ремонта.

• Запрещается на постоянной основе фиксировать рукоятку тормоза двигателя при работающем

• При запуске изделие должно находиться на устойчивой, ровной поверхности. Убедитесь, что нож не касается грунта или любого другого

• При работе с изделием всегда стойте сзади.

• При работе с изделием все колеса должны стоять на земле; держите рукоятку обеими руками. Не приближайте руки или ноги к вращающимся ножам.

• Запрещается наклонять изделие при работающем двигателе.

• Соблюдайте осторожность, когда тянете изделие

• Запрещается поднимать изделие при работающем двигателе. Если вам необходимо поднять изделие, сначала остановите двигатель и отсоедините кабель от свечи зажигания.

• Запрещается двигаться назад при работе с

• Останавливайте двигатель, когда пересекаете непокрытые травой зоны, например, дорожки из гравия, камня или асфальта.

• Запрещается бегать с изделием при работающем двигателе. Работайте с изделием в спокойном

• Выключайте двигатель, прежде чем изменить высоту стрижки. Ни в коем случае не выполняйте регулировку при работающем двигателе.

• Ни в коем случае не выпускайте изделие из вида при работающем двигателе. Остановите двигатель и убедитесь, что режущее оборудование не вращается. Инструкции по безопасности во время эксплуатации Средства индивидуальной защиты ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору оборудования обращайтесь к дилеру.

• Если уровень шума превышает 85 дБ, следует использовать защитные наушники.

• Используйте прочные, противоскользящие ботинки. Запрещается надевать открытую обувь или работать босиком.

• Надевайте прочные длинные брюки.

• При необходимости надевайте защитные перчатки, например, при закреплении, проверке или очистке режущего оборудования. Защитные устройства на изделии ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Запрещается использовать изделие с неисправными защитными устройствами.

• Регулярно выполняйте проверку защитных устройств. Если защитные устройства неисправны, обратитесь в сервисный центр Husqvarna. Проверка режущей деки Режущая дека снижает уровень вибрации изделия и риск травмирования ножом.

• Проверьте режущую деку и убедитесь, что на ней отсутствуют повреждения, такие как трещины. Аккумулятор (LC 347VE, LC 353VE) ПРЕДУПРЕЖДЕНИЕ: Неисправный аккумулятор снижает безопасность изделия. Всегда используйте только рекомендованный производителем аккумулятор. Аккумулятор подает питание для электрического запуска и служит защитным устройством, предотвращающим случайный запуск. Извлеките аккумулятор, если вы не используете изделие или оставляете его без присмотра. Проверка рукоятки тормоза двигателя Рукоятка тормоза двигателя предназначена для остановки двигателя. При отпускании рукоятки тормоза двигатель останавливается.

• Запустите двигатель и отпустите рукоятку тормоза двигателя. Если двигатель не остановится через 3 секунды, обратитесь в авторизованный сервисный центр Husqvarna для регулировки тормоза двигателя. (Pис. 18)

Глушитель предназначен для максимального снижения уровня шума и отвода выхлопных газов в сторону от оператора.

808 - 006 - 22.10.2021Запрещается использовать изделие, если глушитель

поврежден или отсутствует. Повреждение глушителя приводит к увеличению уровня шума и риску возгорания. ПРЕДУПРЕЖДЕНИЕ: Глушитель значительно нагревается во время эксплуатации и сразу после остановки, а также во время работы двигателя на холостых оборотах. Во избежание возгорания соблюдайте осторожность при работе вблизи легковоспламеняющихся материалов и/или паров. Проверка глушителя

• Регулярно осматривайте глушитель и проверяйте, что он правильно закреплен и не

Правила безопасного обращения с

ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Запрещается запускать изделие, если на него попало топливо или моторное масло. Удалите постороннее топливо/масло и дайте изделию

• Если топливо попало на одежду, немедленно смените ее.

• Не допускайте попадания топлива на тело, это может причинить вред здоровью. При попадании топлива на тело смойте его водой с мылом.

• Запрещается запускать изделие при наличии утечки из двигателя. Регулярно проверяйте двигатель на наличие утечек.

• Соблюдайте осторожность при обращении с топливом. Топливо является легковоспламеняющейся жидкостью со взрывоопасными парами и может привести к серьезным или смертельным травмам.

• Запрещается вдыхать пары топлива, т. к. это может причинить вред здоровью. Убедитесь в наличии достаточного потока воздуха.

• Запрещается курить вблизи топлива или

• Запрещается ставить теплые предметы рядом с топливом или двигателем.

• Запрещается доливать топливо при работающем

• Прежде чем заправить изделие, убедитесь, что двигатель полностью остыл.

• Перед заправкой топлива медленно откройте крышку топливного бака и осторожно сбросьте

• Запрещается заливать топливо в двигатель в помещении. Недостаточная вентиляция может привести к травме или смерти в результате удушья или отравления угарным газом.

• Плотно затяните крышку топливного бака. Если крышка топливного бака не затянута, возникает риск пожара.

• Переместите изделие минимум на 3 м / 10 футов от места заправки топливом, прежде чем запустить его.

• Никогда не заправляйте топливный бак полностью. Тепло приводит к расширению топлива. Оставьте место в верхней части топливного бака. Инструкции по технике безопасности во время технического обслуживания ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Выхлопные газы из двигателя содержат окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ. Запрещается запускать двигатель в помещении или в замкнутых пространствах.

• Прежде чем приступить к техобслуживанию изделия, остановите двигатель и отсоедините кабель от свечи зажигания. На модели LC 347VE, LC 353VE также необходимо снять аккумулятор.

• Надевайте защитные перчатки при техобслуживании режущего оборудования. Нож очень острый, что при неосторожном обращении может легко привести к порезам.

• Использование принадлежностей или внесение изменений в конструкцию изделия, не одобренных производителем, может привести к серьезным или смертельным травмам. Запрещается вносить изменения в конструкцию изделия. Пользуйтесь только рекомендованными производителем принадлежностями.

• При несоблюдении правил и сроков выполнения техобслуживания риск получения травмы или повреждения изделия возрастает.

• Выполняйте техобслуживание строго в соответствии с инструкциями, приведенными в руководстве по эксплуатации. Все прочие виды сервисного обслуживания должны проводиться в авторизованном сервисном центре Husqvarna.

• Регулярно обращайтесь в авторизованный сервисный центр Husqvarna для проведения техобслуживания изделия.

808 - 006 - 22.10.2021

347• Замените поврежденные, сломанные или изношенные детали.

ПРЕДУПРЕЖДЕНИЕ: Прежде чем выполнять сборку изделия, прочитайте раздел, посвященный технике безопасности. На модели LC 347VE, LC 353VE также необходимо снять аккумулятор. Регулировка рукоятки

1. Ослабьте нижние ручки.

2. Переместите ручки в нижние положения в пазах с

левой и правой стороны изделия. (Pис. 19)

3. Установите рукоятку в одно из 2 доступных

положений по высоте.

4. Переместите ручки вверх в направлении рукоятки

до упора. Вы должны услышать щелчок. (Pис. 20)

5. Надежно затяните ручки.

Установка агрегата в положение для транспортировки

1. Ослабьте нижние ручки.

2. Переместите ручки в нижние положения в пазах с

левой и правой стороны агрегата. (Pис. 19)

3. Сложите рукоятку вперед. (Pис. 21)

Установка агрегата в рабочее

1. Установите рукоятку в вертикальное положение.

2. Переместите регуляторы вверх в направлении

ручки до упора. Вы должны услышать щелчок. (Pис. 20)

3. Полностью затяните ручки.

Установка травосборника

1. Установите раму травосборника на мешок

травосборника таким образом, чтобы жесткая часть мешка оказалась внизу. Ручка рамы должна располагаться поверх мешка. (Pис. 23)

2. Установите нижнюю часть рамы травосборника в

канавку в нижней части травосборника.

4. Поднимите заднюю крышку.

5. Установите травосборник на верхний край шасси.

6. Поместите нижнюю часть травосборника в канал

для выброса травы. (Pис. 25) Установка пробки для мульчирования (принадлежность)

1. Поднимите заднюю крышку и снимите

2. Вставьте пробку для мульчирования в канал для

выброса травы. (Pис. 26)

3. Замените нож ножом для мульчирования,

поставляемым в составе комплекта для мульчирования. См. раздел Технические данные на стр. 356

Стрижка травы без установленного травосборника или пробки для мульчирования

• Поднимите заднюю крышку и снимите травосборник.

• Снимите установленные пробку и нож для мульчирования.

• Прежде чем включить агрегат, закройте заднюю

Во время работы агрегата срезанная трава выбрасывается под заднюю крышку. Эксплуатация

ПРЕДУПРЕЖДЕНИЕ: Перед эксплуатацией прибора необходимо внимательно изучить раздел безопасности. 348 808 - 006 - 22.10.2021Husqvarna Connect Husqvarna Connect представляет собой бесплатное приложение для мобильного устройства. Приложение Husqvarna Connect позволяет пользоваться расширенными функциями вашего изделия Husqvarna:

• Дополнительная информация об изделии.

• Сведения о деталях и помощь в техническом обслуживании. Начало работы с Husqvarna Connect

1. Загрузите приложение Husqvarna Connect на

свое мобильное устройство.

2. Зарегистрируйтесь в приложении Husqvarna

3. Выполните пошаговые инструкции в приложении

Husqvarna Connect для подключения и регистрации агрегата. Примечание: Приложение Husqvarna Connect доступно для загрузки не на всех рынках. Для получения более подробной информации обратитесь в свой сервисный центр. Перед началом эксплуатации

1. Внимательно прочитайте руководство по

эксплуатации и убедитесь, что понимаете приведенные здесь инструкции.

2. Осмотрите режущее оборудование и убедитесь,

что оно правильно закреплено и отрегулировано.

Проверка режущего оборудования на стр. 351

3. Проверьте уровень моторного масла, при

необходимости долейте его. См. раздел Проверка уровня масла на стр. 352

4. Заполните топливный бак. См. раздел

топливом на стр. 349

Заправка топливом По возможности пользуйтесь экологическим/ алкилатным бензином. При невозможности использовать экологический/алкилатный бензин используйте качественный неэтилированный или этилированный бензин с октановым числом не ниже

Не используйте бензин с октановым числом меньше 90 RON (87 AKI). Это может привести к повреждению

1. Медленно откройте крышку топливного бака,

чтобы стравить давление.

2. Медленно залейте топливо из канистры. Если вы

пролили топливо, протрите его тряпкой и дайте оставшемуся топливу высохнуть.

3. Очистите поверхность вокруг крышки топливного

4. Плотно затяните крышку топливного бака. Если

крышка топливного бака не затянута, возникает риск пожара.

5. Переместите изделие минимум на 3 м (10 футов)

от места заправки топливом, прежде чем запустить его. Регулировка высоты кошения Высоту стрижки возможно установить на 6 разных

1. Переведите рычаг регулировки высоты кошения

назад, чтобы уменьшить высоту кошения.

2. Переведите рычаг регулировки высоты кошения

вперед, чтобы увеличить высоту кошения. (Pис. 27) ВНИМАНИЕ: Не устанавливайте высоту кошения на слишком низкий уровень. Ножи могут ударяться о землю, если поверхность газона неровная. Запуск изделия

• Убедитесь, что кабель подсоединен к свече

1. Стойте сзади агрегата.

2. Прижмите рукоятку тормоза двигателя к рукоятке.

3. Держите ручку шнура стартера правой рукой.

4. Медленно потяните за шнур стартера, пока не

почувствуете некоторое сопротивление.

5. Резко потяните трос, чтобы завести двигатель.

ПРЕДУПРЕЖДЕНИЕ: Не накручивайте шнур стартера вокруг руки. Электрический запуск (LC 347VE, LC 353VE)

1. Убедитесь, что аккумулятор заряжен. См. раздел

Первое использование аккумулятора на стр. 352

2. Закрепите аккумулятор на двигателе. При

фиксации аккумулятора на месте слышится щелчок. (Pис. 29)

3. Стойте позади агрегата, удерживайте рукоятку

тормоза двигателя (A) прижатой к рукоятке. (Pис. 30)

808 - 006 - 22.10.2021

3494. Нажмите кнопку электрического запуска (B) и удерживайте ее нажатой в течение 3-5 секунд. Двигатель запускается. Примечание: Если двигатель не запускается, подождите 1 минуту и попытайтесь запустить агрегат еще раз. Использование привода колес

• Для моделей с петлей привода: потяните петлю привода в направлении верхней рукоятки. (Pис. 31)

• Для моделей с рычагом регулировки скорости: переместите рычаг регулировки скорости вперед для увеличения скорости и назад — для уменьшения. (Pис. 32)

• Прежде чем потянуть агрегат назад, отключите привод и толкните агрегат вперед примерно на 10 см.

• Отпустите петлю привода, чтобы отключить привод, например, при приближении к препятствию. Остановка изделия

• Для того чтобы остановить двигатель, отпустите рукоятку тормоза двигателя. Извлечение аккумулятора (LC 347VE & LC 353VE) Во избежание случайного запуска двигателя извлеките аккумулятор, если агрегат не используется.

• Нажмите кнопку блокировки (A) и извлеките аккумулятор. (Pис. 33) Достижение оптимальных результатов

• Всегда пользуйтесь хорошо заточенным ножом. Затупившийся нож будет стричь траву неровно, и в месте среза трава будет желтеть. При использовании острого ножа также затрачивается меньше энергии, чем при работе с затупившимся ножом.

• Не срезайте более ⅓ всей длины травы. Выполните первую стрижку на большей высоте. Проверьте полученный результат и уменьшите высоту стрижки до необходимого уровня. Если трава высокая, передвигайте газонокосилку медленно и, при необходимости, используйте газонокосилку 2 раза.

• Если вы хотите избежать образования полос на вашем газоне, следует каждый раз стричь его в разных направлениях.

• Следите за чистотой режущей деки. Скопление травы и грязи на внутренней стороне режущей деки может привести к ухудшению качества кошения. См. раздел Очистка внутренней поверхности режущей деки на стр. 351

Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением техобслуживания необходимо внимательно изучить и понять раздел безопасности. Для выполнения любых работ по сервисному обслуживанию и ремонту изделия необходимо пройти специальное обучение. Мы гарантируем доступность услуг по профессиональному ремонту и сервисному обслуживанию. Если ваш дилер не занимается сервисным обслуживанием, обратитесь к нему для получения информации о ближайшем сервисном центре. График технического обслуживания ВНИМАНИЕ: При наклоне агрегата следите за тем, чтобы воздушный фильтр был сверху, а не был обращен в сторону земли. Это может привести к повреждению двигателя. ВНИМАНИЕ: На моделях с электрическим запуском извлекайте аккумулятор перед выполнением технического обслуживания, ремонта или очистки агрегата. График технического обслуживания рассчитан исходя из ежедневного использования агрегата. Если агрегат не используется ежедневно, интервалы техобслуживания изменятся. Информацию о техническом обслуживании, отмеченном знаком *, см. в инструкциях в Техническое обслуживание на стр. 350

350 808 - 006 - 22.10.2021Техническое обслуживание Ежедневно Ежемесячно

Выполните общий осмотр X Проверьте уровень масла X Замените масло (первый раз через 5 часов использования, за- тем через каждые 50 часов использования)

Очистка агрегата X Проверьте режущее оборудование X Проверьте режущую деку * X Проверьте рукоятку тормоза двигателя * X Проверьте глушитель * X Проверьте свечу зажигания. Очистите или замените свечу зажи- гания при необходимости

Проверьте воздушный фильтр X Очистите воздушный фильтр

Замените воздушный фильтр X Проверьте топливную систему X Очистите охлаждающие ребра цилиндра X Осмотрите и отрегулируйте трос сцепления. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

Выполнение общего осмотра

• Проверьте затяжку гаек и винтов на изделии. Очистка изделия снаружи

• Используйте щетку для удаления листьев, травы

• Убедитесь, что воздухозаборник в верхней части двигателя не заблокирован.

• Не используйте моечный агрегат высокого давления для чистки устройства.

• Если вы используете воду для очистки изделия, не допускайте попадания воды непосредственно на двигатель. Очистка внутренней поверхности режущей деки

1. Опорожните топливный бак.

2. Положите изделие на бок таким образом, чтобы

сторона с глушителем была направлена вниз. ВНИМАНИЕ: Если положить изделие так, что воздушный фильтр будет направлен вниз, можно повредить двигатель.

3. Промойте водой из шланга внутренние

поверхности режущей деки. Проверка режущего оборудования ПРЕДУПРЕЖДЕНИЕ: Во избежание непреднамеренного запуска отсоедините кабель от свечи зажигания. ПРЕДУПРЕЖДЕНИЕ: Надевайте защитные перчатки при техобслуживании режущего оборудования. Нож очень острый, что при неосторожном обращении может легко привести к порезам.

Если агрегат эксплуатируется с большой нагрузкой или при высокой температуре окружающей среды, заменяйте моторное масло каждые 25 часов.

В пыльных условиях или при наличии загрязнений в воздухе проводите очистку чаще. Замените воз- душный фильтр, если он сильно загрязнен.

808 - 006 - 22.10.2021 3511. Проверьте режущее оборудование на наличие

повреждений или трещин. Всегда заменяйте поврежденное режущее оборудование.

2. Осмотрите нож на наличие повреждений или

следов притупления. Примечание: После заточки ножа необходимо выполнить его балансировку. Обратитесь в сервисный центр для выполнения заточки, замены и балансировки ножа. При столкновении с препятствием, которое привело в остановке изделия, замените поврежденный нож. Сервисный центр должен определить, следует ли заточить нож или лучше его заменить. Замена ножа

1. Заблокируйте нож деревянным бруском. (Pис. 34)

2. Снимите болт ножа и пружинную шайбу.

4. Проверьте опору и болт ножа на наличие

5. Проверьте вал двигателя на наличие

6. При установке нового ножа находящиеся под

углом края должны быть обращены в направлении режущей деки. (Pис. 35)

7. Убедитесь, что нож совмещен с центром вала

8. Заблокируйте нож деревянным бруском.

Установите пружинную шайбу и затяните болт с шайбой моментом 70 Нм. (Pис. 36)

9. Проверните нож рукой и убедитесь, что он

свободно вращается. ПРЕДУПРЕЖДЕНИЕ: Используйте прочные перчатки. Нож очень острый, что при неосторожном обращении может легко привести к

10. Запустите агрегат, чтобы проверить работу ножа.

Если нож установлен неправильно, вы ощутите вибрацию агрегата или результат стрижки будет неудовлетворительным. Проверка уровня масла

Слишком низкий уровень масла может привести к повреждениям двигателя. Проверьте уровень масла перед запуском изделия.

1. Расположите изделие на ровной поверхности.

2. Снимите крышку масляного бака вместе с щупом.

3. Очистите щуп от масла.

4. Поместите щуп полностью в масляный бак, чтобы

получить достоверную информацию об уровне

6. Проверьте уровень масла на щупе.

7. Если уровень масла низкий, залейте моторное

масло и проверьте уровень масла еще раз. Примечание: Используйте воронку для предотвращения пролива. Замена моторного масла ПРЕДУПРЕЖДЕНИЕ: Моторное масло очень горячее сразу после остановки двигателя. Дайте двигателю остыть, прежде чем сливать моторное масло. При попадании моторного масла на кожу смойте его мылом и водой. (Pис. 37)

1. Запустите изделие до полного расхода топлива в

2. Отсоедините провод от свечи зажигания.

3. Снимите крышку масляного бака.

4. Поместите емкость под изделие для сбора

5. Наклоните изделие, чтобы слить моторное масло

6. Заправьте бак новым моторным маслом;

используйте тип масла, рекомендованный в Технические данные на стр. 356

7. Проверьте уровень моторного масла. См. раздел

Проверка уровня масла на стр. 352

Аккумулятор (LC 347VE, LC 353VE) ПРЕДУПРЕЖДЕНИЕ: Неисправный аккумулятор снижает безопасность изделия. Всегда используйте только рекомендованный производителем аккумулятор. Аккумулятор подает питание для электрического запуска и служит защитным устройством, предотвращающим случайный запуск. Извлеките аккумулятор, если вы не используете изделие или оставляете его без присмотра. Первое использование аккумулятора

Не допускайте полной разрядки аккумулятора. Полная разрядка аккумулятора может привести к его повреждению. 352 808 - 006 - 22.10.2021Перед первым использованием необходимо зарядить аккумулятор.

1. Подключите зарядное устройство к аккумулятору,

Зарядка аккумулятора на стр. 353

2. Дождитесь, пока загорится хотя бы 1 зеленый

3. Закрепите аккумулятор на двигателе, см. раздел

Электрический запуск (LC 347VE, LC 353VE) на стр. 349

Зарядка аккумулятора Если на аккумуляторе горит только 1 индикатор или не горит ни одного индикатора, необходимо зарядить аккумулятор. Полностью разряженный аккумулятор заряжается за 2 часа. Зарядка в течение меньшего промежутка времени не повреждает аккумулятор.

1. Подключите зарядное устройство к аккумулятору.

2. Подключите зарядное устройство к розетке,

100-240 В, 50-60 Гц.

3. Сначала отсоедините зарядное устройство от

розетки, затем — от аккумулятора. Состояние зарядки аккумулятора Светодиодный дисплей на аккуму-

Светодиод 1 мигает красным цве-

1-9% Светодиод 1 горит красным цве-

10-32% Светодиод 1 горит зеленым цве- том, а светодиод 2 — красным. 33-54% Светодиоды 1 и 2 горят зеленым цветом, а светодиод 3 — красным. 55-77% Светодиоды 1, 2 и 3 горят зеленым цветом, а светодиод 4 — красным. 78-100% Индикатор на зарядном

Постоянно горит крас- ный индикатор Аккумулятор заряжает-

Постоянно горит зеле- ный индикатор Аккумулятор полностью

Проверка свечи зажигания

Всегда используйте только указанный тип свечи. Использование неправильного типа свечи зажигания может привести к повреждению изделия.

• Проверьте свечу зажигания, если двигатель не набирает мощность, плохо заводится или плохо работает на холостых оборотах.

• Чтобы уменьшить риск появления нежелательного материала на электродах свечи зажигания, соблюдайте следующие инструкции: a) Убедитесь в правильности регулировки частоты оборотов холостого хода. b) Убедитесь, что используется надлежащая топливная смесь. c) Убедитесь, что воздушный фильтр чист.

• Если свеча зажигания загрязнена, очистите ее и проверьте зазор между электродами, см. раздел Технические данные на стр. 356 . (Pис. 39)

• При необходимости замените свечу зажигания. Воздушный фильтр Загрязнение воздушного фильтра может привести к повреждению или неправильной работе двигателя. При работе в пыльных условиях необходимо чаще выполнять обслуживание воздушного фильтра. Информацию об интервалах замены воздушного фильтра см. в разделе График технического обслуживания на стр. 350

Примечание: Всегда заменяйте поврежденный воздушный фильтр. Снятие и установка воздушного фильтра (LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE) ПРЕДУПРЕЖДЕНИЕ: Используйте защитные перчатки.

1. Нажмите на фиксаторы на крышке воздушного

2. Осторожно снимите крышку воздушного фильтра

3. Снимите воздушный фильтр (B). (Pис. 40)

4. Проверьте воздушный фильтр на наличие

повреждений. Замените поврежденный воздушный фильтр.

5. Очистите и проверьте воздушный фильтр. См.

Очистка воздушного фильтра на стр. 353

6. Установка выполняется в обратной

последовательности. Очистка воздушного фильтра Загрязнение воздушного фильтра может привести к повреждению или неправильной работе двигателя.

808 - 006 - 22.10.2021

353При работе в пыльных условиях необходимо чаще выполнять обслуживание воздухоочистителя. Информацию об интервалах замены воздушного фильтра см. в разделе График технического обслуживания на стр. 350

1. Снимите крышку воздушного фильтра и фильтр.

2. Очистите фильтр, постукивая его о плоскую

поверхность. Ни в коем случае не используйте для очистки фильтра растворители, содержащие бензин, керосин, а также сжатый воздух. Примечание: После длительной эксплуатации воздушные фильтры не могут быть очищены полностью. Регулярно выполняйте замену воздушного фильтра. Поврежденные воздушные фильтры необходимо заменять.

3. При сборке воздушного фильтра убедитесь, что

он плотно прилегает к держателю фильтра. Проверка топливной системы

• Проверьте крышку топливного бака и уплотнение крышки топливного бака на наличие повреждений.

• Проверьте топливный шланг на наличие утечек. Если топливный шланг поврежден, обратитесь в сервисный центр для его замены. Регулировка троса сцепления (LC 247S, LC 253S) Если привод начинает казаться медленным, необходимо отрегулировать трос сцепления.

1. Для того чтобы увеличить скорость, поверните

винт регулировки против часовой стрелки. Примечание: Если привод включается, когда вы не тянете петлю привода, необходимо удлинить трос.

2. Чтобы удлинить трос и снизить скорость,

поверните винт регулировки по часовой стрелке. (Pис. 41) Если привод кажется медленным даже после регулировки, обратитесь в авторизованный сервисный центр для замены приводного ремня. Регулировка троса сцепления на моделях с регулировкой скорости (LC 347V, LC 347VE, LC 353V, LC 353VE) Если при запущенном двигателе не может быть включена самая низкая скорость, необходимо отрегулировать механизм регулировки скорости.

1. Для того чтобы увеличить скорость, поверните

винт регулировки против часовой стрелки. Примечание: Если привод включается, когда вы не используете механизм регулировки скорости, необходимо удлинить трос.

2. Чтобы удлинить трос и снизить скорость,

поверните винт регулировки по часовой стрелке. (Pис. 41) Если привод кажется медленным даже после регулировки, обратитесь в авторизованный сервисный центр для замены приводного ремня. Поиск и устранение неисправностей двигателя Проблема Возможная причина Решение Двигатель не запускается. Кабель зажигания подсоединен не-

Подсоедините кабель зажигания к свече зажигания. Топливный бак пуст. Заполните топливный бак топливом соответствующего типа. Старое топливо. Опорожните топливный бак и карбю- ратор. Заправьте свежим бензином. Грязь в карбюраторе или топливопро-

Очистите карбюратор и/или топливо-

Неисправна свеча зажигания. Отрегулируйте зазор между электро- дами, очистите или замените свечу

Топливо попало на свечу зажигания. Очистите свечу зажигания. 354 808 - 006 - 22.10.2021Проблема Возможная причина Решение Двигатель не останавли-

Механизм останова неисправен. Отсоедините кабель от свечи зажига- ния. Обратитесь в авторизованный сервисный центр для выполнения ре- монта изделия. Двигатель работает рывка-

Кабель зажигания подсоединен не-

Подсоедините кабель зажигания к свече зажигания. В топливопроводе присутствует грязь, или топливо просрочено. Очистите топливопровод. Залейте в топливный бак новое топливо подхо- дящего типа. Крышка топливного бака засорена. Очистите крышку топливного бака. В топливной системе присутствует во- да или грязь. Опорожните топливный бак. Залейте в топливный бак новое топливо подхо- дящего типа. Воздушный фильтр загрязнен. Очистите воздушный фильтр. Необходимо отрегулировать карбюра-

Обратитесь в сервисный центр для выполнения регулировки карбюрато-

Двигатель перегрет. Слишком низкий уровень моторного

Залейте моторное масло. Недостаточный поток воздуха. Очистите воздушный фильтр и корпус воздушного фильтра. Необходимо отрегулировать карбюра-

Обратитесь в сервисный центр для выполнения регулировки карбюрато-

При работе на высокой ско- рости в двигателе возни- кают пропуски зажигания. Зазор между электродами свечи зажи- гания слишком мал. Отрегулируйте зазор между электро-

Необычные шумы двигате- ля при нормальной нагруз-

Неправильный тип бензина. Опорожните топливный бак и карбю- ратор. Заправьте свежим бензином.

Проверка топливной си- стемы на стр. 354 . Если не удается ус- транить неисправность, обратитесь в местный сервисный центр. Некорректная работа двига- теля на холостых оборотах. Свеча зажигания загрязнена, неис- правна, или зазор между электродами слишком большой. Отрегулируйте зазор между электро- дами или замените свечу зажигания. Необходимо отрегулировать карбюра-

Отрегулируйте карбюратор. Воздушный фильтр загрязнен. Очистите воздушный фильтр. Транспортировка, хранение и утилизация Транспортировка и хранение

• Перед помещением на хранение и транспортировкой изделия и топлива убедитесь в отсутствии утечек или испарения топлива. Искры или источники открытого огня, например, от электрических устройств или котлов, могут привести к пожару.

808 - 006 - 22.10.2021 355• Всегда используйте рекомендованные

контейнеры для хранения и транспортировки

• Перед помещением изделия на длительное хранение опорожните топливный бак. Утилизируйте топливо в специально предназначенном для этого месте

• Надежно закрепите изделие на время транспортировки для предотвращения повреждений или аварий.

• Храните изделие в запертом помещении для предотвращения доступа к изделию детей или посторонних лиц.

• Храните изделие в сухом и защищенном от низких температур месте. Транспортировка и хранение аккумулятора и зарядного

• Извлекайте аккумулятор, только когда агрегат остановлен и остыл. Чтобы извлечь аккумулятор, нажмите и удерживайте кнопку в верхней части аккумулятора, после чего извлеките его из

• Если аккумулятор был на хранении более 30 дней, заряжайте его, пока на нем не загорится более 3 зеленых индикаторов.

• Заряжайте аккумулятор раз в три месяца во избежание его повреждения.

• Аккумулятор и зарядное устройство должны храниться при температуре от 5 °C до 40 °C. Более высокие температуры или источники высокой температуры, например огонь, могут привести к повреждению аккумулятора.

• Не разбирайте аккумулятор.

• Не погружайте аккумулятор полностью в воду. Храните аккумулятор в сухом и прохладном месте с хорошей вентиляцией.

• Если аккумулятор начал пахнуть, нагрелся или деформировался под воздействием тепла во время работы, хранения или зарядки, извлеките аккумулятор и не используйте его.

• Во избежание повреждений во время транспортировки убедитесь, что аккумулятор или зарядное устройство закреплены.

• Убедитесь, что зарядное устройство не перегревается.

• Соблюдайте местное законодательство и действующие нормы в области переработки.

• Утилизируйте все химические вещества, такие как моторное масло или антифриз, в сервисном центре или в специально предназначенном для этого месте.

• Если изделие больше не эксплуатируется, отправьте его дилеру Husqvarna или утилизируйте в пункте переработки.

• Утилизируйте аккумулятор в сервисном центре или в специально предназначенном месте для утилизации аккумуляторов. Технические данные LC 247 LC 247S LC 253S

Марка Husqvarna Husqvarna Husqvarna Модель HS 139A HS 139A HS 166A Тип двигателя Одноцилиндровый, 4-тактный, принуди-

охлаждение, OHV Одноцилиндровый, 4-тактный, принуди-

охлаждение, OHV Одноцилиндровый, 4-тактный, принуди-

охлаждение, OHV Рабочий объем, см

Частота вращения, об/мин 2900 2900 2900 356 808 - 006 - 22.10.2021LC 247 LC 247S LC 253S Номинальная мощность двигателя, кВт

2,2 2,2 2,75 Система зажигания Свеча зажигания Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Зазор между электродами, мм 0,7-0,8 0,7-0,8 0,7-0,8 Топливная система и система смазки Тип смазки двигателя Разбрызгивание Разбрызгивание Разбрызгивание Емкость топливного бака, л 1 1 1 Емкость масляного бака, л 0,5 0,5 0,5 Моторное масло

С пустыми баками, кг 27,5 29,5 31,5 Излучение шума

Уровень мощности звука, измеренный, дБ(A)

Уровень мощности звука, гарантированный L

Уровень шумового давления на уши опе- ратора, дБ (A)

Вибрации на верхней рукоятке, м/с

2,7 2,7 3,9 Режущее оборудование Высота стрижки, мм 20-75 20-75 20-75 Ширина стрижки, мм 470 470 530 Режущая система Сбор / BioClip

дний выброс Сбор / BioClip

дний выброс Сбор / BioClip

Указанная номинальная мощность двигателя — это средняя полезная мощность типичного серийного двигателя при указанной частоте вращения (об/мин) для определенной модели двигателя, измеренная в соответствии со стандартом SAE J1349/ISO1585. Показатели двигателей массового производства могут отличаться от этого значения. Фактическая выходная мощность двигателя, установленного на определенном агрегате, зависит от рабочей скорости, условий окружающей среды и других парамет-

Если при температуре ниже +5 °C используется масло SAE-30, существует риск того, что смазка двига- теля будет недостаточной. Это может привести к повреждению двигателя. Информацию о масле, под- ходящем для использования при низких температурах, см. в Замена моторного масла на стр. 352

Излучение шума в окружающую среду измеряется как мощность звука (L

) согласно директиве ЕС 2000/14/EC.

Указанные данные об уровне шумового давления имеют типичный статистический разброс (стандарт- ное отклонение) в 1,2 дБ (A).

Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное откло- нение) 0,2 м/с

Нож – стандартный Collection 5882755-10 Collection 5882755-10 Collection 5797972-10 Нож – опциональный Mulch 5882757-10 Mulch 5882757-10 Mulch 5889039-10 Емкость травосборника, л 55 55 60

Скорость самостоятельного хода, км/ч – 4 4 Система запуска Электростартер Нет Нет Нет Аккумулятор - - - LC 347V LC 347VE LC 353V LC 353VE

Марка Husqvarna Husqvarna Husqvarna Husqvarna Модель HS 166A HS 166AE HS 166A HS 166AE Тип двигателя Одноцилиндро- вый, 4-тактный, принудительное

охлаждение, OHV Одноцилиндро- вый, 4-тактный, принудительное

охлаждение, OHV Одноцилиндро- вый, 4-тактный, принудительное

охлаждение, OHV Одноцилиндро- вый, 4-тактный, принудительное

охлаждение, OHV Рабочий объем, см

Частота вращения, об/мин 2900 2900 2900 2900 Номинальная мощность двигателя,

2,75 2,75 2,75 2,75 Система зажигания Свеча зажигания Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Зазор между электродами, мм 0,5 0,5 0,5 0,5 Топливная система и система смазки Тип смазки двигателя Разбрызгивание Разбрызгивание Разбрызгивание Разбрызгивание Емкость топливного бака, л 1,0 0,9 1,0 0,9 Емкость масляного бака, л 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8

Указанная номинальная мощность двигателя — это средняя полезная мощность типичного серийного двигателя при указанной частоте вращения (об/мин) для определенной модели двигателя, измеренная в соответствии со стандартом SAE J1349/ISO1585. Показатели двигателей массового производства могут отличаться от этого значения. Фактическая выходная мощность двигателя, установленного на определенном агрегате, зависит от рабочей скорости, условий окружающей среды и других парамет-

С пустыми баками, кг 30,5 31,5 32,0 33,0 Излучение шума

Уровень мощности звука, измерен- ный, дБ(A)

Уровень мощности звука, гарантированный L

Уровень шумового давления на уши оператора, дБ (A)

Вибрации на верхней рукоятке,

3,5 3,5 3,9 3,9 Режущее оборудование Высота стрижки, мм 20-75 20-75 20-75 20-75 Ширина стрижки, мм 470 470 530 530 Режущая система Сбор / BioClip

задний выброс Сбор / BioClip

задний выброс Сбор / BioClip

задний выброс Сбор / BioClip

задний выброс Нож – стандартный Collection 5882755-10 Collection 5882755-10 Collection 5797972-10 Collection 5797972-10 Нож (опциональный) Mulch 5882757-10 Mulch 5882757-10 Mulch 5889039-10 Mulch 5889039-10 Емкость травосборника, л 55 55 60 60

Скорость самостоятельного хода,

2,8-5,0 2,8-5,0 2,8-5,0 2,8-5,0 Система запуска Электростартер Нет Да Нет Да Аккумулятор - Литий-ионный, 12 В/15,7 Вт/ч - Литий-ионный, 12 В/15,7 Вт/ч

Если при температуре ниже +5 °C используется масло SAE-30, существует риск того, что смазка двига- теля будет недостаточной. Это может привести к повреждению двигателя. Информацию о масле, под- ходящем для использования при низких температурах, см. в Замена моторного масла на стр. 352

Излучение шума в окружающую среду измеряется как мощность звука (L

) согласно директиве ЕС 2000/14/EC.

Указанные данные об уровне шумового давления имеют типичный статистический разброс (стандарт- ное отклонение) в 1,2 дБ (A).

Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное откло- нение) 0,2 м/с

808 - 006 - 22.10.2021 359Декларация соответствия ЕС

Декларация соответствия ЕС Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500, настоящим заявляет, что газонокосилки Husqvarna LC 247, LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V и LC 353VE с серийными номерами 2021xxxxxxx и далее соответствуют требованиям ДИРЕКТИВЫ СОВЕТА

• от 17 мая 2006 года "о механическом оборудовании" 2006/42/EC

• от 26 февраля 2014 года "об электромагнитной совместимости" 2014/30/EU

• от 8 мая 2000 года "об излучении шума в окружающую среду" 2000/14/EC

• от 8 июня 2011 года "об ограничении использования определенных опасных веществ в электрическом и электронном оборудовании" 2011/65/EU. Информация по излучению шума представлена в разделе "Технические данные". Применяются следующие стандарты:

Если не указано иное, подразумевается последняя опубликованная редакция стандартов. Уполномоченная организация: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala представила отчеты об оценке соответствия согласно приложению VI к ДИРЕКТИВЕ СОВЕТА от 8 мая 2000 года "об излучении шума в окружающую среду" 2000/14/EC. Huskvarna, 30.09.2021 Клаес Лосдал (Claes Losdal), директор Отдела разработки/Садовая техника (Уполномоченный представитель Husqvarna AB и ответственный за техническую документацию)
