MANUAL DE UTILIZARE LB 348SI HUSQVARNA

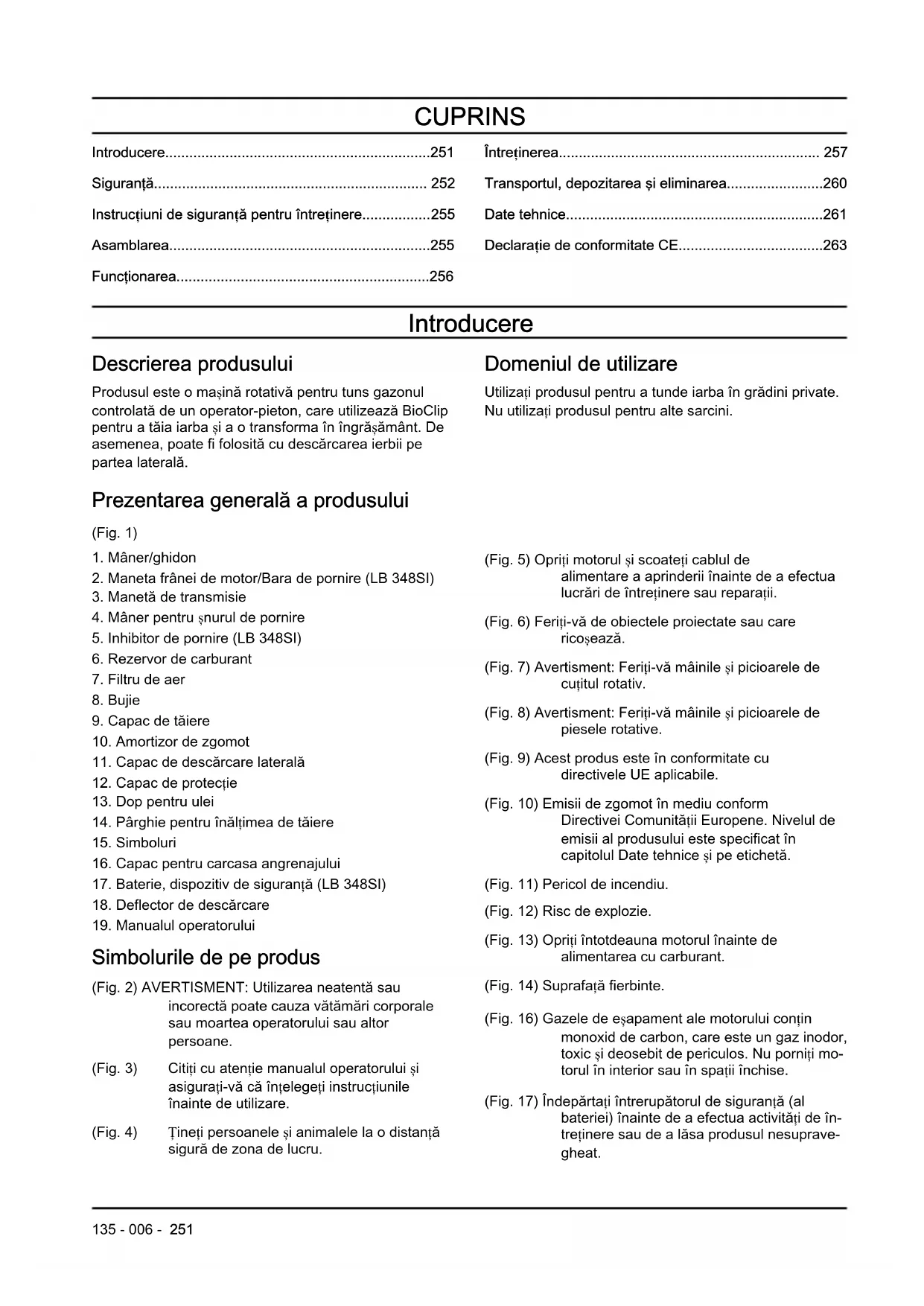

• Introducere p. 251
• Siguranţă p. 252
• Instrucțiuni de siguranță pentru întreținere p. 255
• Asamblarea p. 255
• Funcţionarea p. 256
• Întreținerea p. 257
• Transportul, depozitarea şi eliminarea p. 260
• Date tehnice p. 261
• Declarație de conformitate CE Introducere Descrierea produsului Produsul este o mașină rotativă pentru tuns gazonul controlată de un operator-pieton, care utilizează BioClip pentru a tăia iarba și a o transforma în îngrășământ. De asemenea, poate fi folosită cu descărcarea ierbii pe partea laterală. Domeniul de utilizare Utilizați produsul pentru a tunde iarba în grădini private. Nu utilizați produsul pentru alte sarcini. Prezentarea generală a produsului (Fig. 1) p. 263

3. Manetă de transmisie

4. Mâner pentru șnurul de pornire

11. Capac de descărcare laterală

12. Capac de protecție

14. Pârghie pentru înălțimea de tăiere

16. Capac pentru carcasa angrenajului

17. Baterie, dispozitiv de siguranță (LB 348SI)

18. Deflector de descărcare

19. Manualul operatorului

Simbolurile de pe produs (Fig. 2) AVERTISMENT: Utilizarea neatentă sau incorectă poate cauza vătămări corporale sau moartea operatorului sau altor persoane. (Fig. 3) Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare. (Fig. 4) Țineți persoanele și animalele la o distanță sigură de zona de lucru. (Fig. 5) Opriți motorul și scoateți cablul de alimentare a aprinderii înainte de a efectua lucrări de întreținere sau reparații. (Fig. 6) Feriți-vă de obiectele proiectate sau care ricoșează. (Fig. 7) Avertisment: Feriți-vă mâinile și picioarele de cuțitul rotativ. (Fig. 8) Avertisment: Feriți-vă mâinile și picioarele de piesele rotative. (Fig. 9) Acest produs este în conformitate cu directivele UE aplicabile. (Fig. 10) Emisii de zgomot în mediu conform Directivei Comunității Europene. Nivelul de emisii al produsului este specificat în capitolul Date tehnice și pe etichetă. (Fig. 11) Pericol de incendiu. (Fig. 12) Risc de explozie. (Fig. 13) Opriți întotdeauna motorul înainte de alimentarea cu carburant. (Fig. 14) Suprafață fierbinte. (Fig. 16) Gazele de eșapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți mo- torul în interior sau în spații închise. (Fig. 17) Îndepărtați întrerupătorul de siguranță (al bateriei) înainte de a efectua activități de în- treținere sau de a lăsa produsul nesuprave- gheat.

135 - 006 - 251(Fig. 18) Procedura de pornire pentru LB 248S,

LB 253S: Împingeți în jos maneta frânei de motor și trageți mânerul șnurului de pornire. (Fig. 19) Procedura de pornire pentru LB 348SI: Eli- berați inhibitorul de pornire și împingeți în jos bara de pornire. (Fig. 15) Cod scanabil. Nota: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru unele zone comerciale. Răspunderea pentru produs Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;

• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;

• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;

• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată; Emisiile de Euro V AVERTISMENT: În urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs. Siguranţă Definiții privind siguranța Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.

• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.

• Proceda ți întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua.

• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.

• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.

• Nu permiteți niciunei persoană să utilizeze produsul dacă aceasta nu a citit și înțeles conținutul manualului operatorului.

• Nu permiteți copiilor să utilizeze produsul.

• Țineți copiii departe de zona de lucru. Un adult responsabil trebuie să fie prezent în permanență.

• Nu permiteți unei persoane care nu cunoaște instrucțiunile să utilizeze produsul.

• Monitorizați permanent o persoană cu capacități fizice sau mentale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.

• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.

• Nu utilizați produsul dacă este defect.

• Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane. Siguranța zonei de lucru AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de a utiliza produsul, îndepărtați obiectele precum crengile, rămurelele și pietrele din zona de lucru.

135 - 006 -• Obiectele care se lovesc de echipamentul de tăiere

pot fi aruncate, provocând vătămări corporale și pagube materiale. Țineți trecătorii și animalele la o distanță sigură de produs.

• Nu utilizați produsul pe vreme rea, de exemplu pe ceață, ploaie, vânt puternic, la temperaturi exterioare foarte scăzute și atunci când există riscul de descărcări electrice. Utilizarea produsului pe vreme nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la apariția de situații periculoase, de exemplu suprafețe alunecoase.

• Verificați dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului.

• Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și șanțuri. În iarba înaltă se pot ascunde obstacole.

• Tunderea ierbii pe pante poate fi periculoasă. Nu utilizați produsul pe pante cu înclinație mai mare de 15°.

• Utilizați produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos.

• Procedați cu atenție atunci când vă apropiați de colțuri ascunse și de obiecte care blochează vederea. Siguranța în lucru AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.

• Utilizați echipamentul personal de protecție. Consultați Echipament de protec

ie personală la pagina 253

• Asigurați-vă că știți cum să opriți rapid motorul în caz de urgență.

• Nu porniți niciodată motorul într-un spațiu închis sau lângă materiale inflamabile. Gazele de eșapament de la motor sunt fierbinți și pot conține scântei care pot cauza un incendiu.

• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorect se poate slăbi, provocând vătămări corporale.

• Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.

• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Decuplați cablul de alimentare a aprinderii de la bujie. Examinați dacă produsul este deteriorat. Reparați defecțiunile sau solicitați unui agent de service autorizat să le repare.

• Nu fixa ți niciodată de mâner maneta frânei de motor, în mod permanent, atunci când motorul este pornit.

• Poziționați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.

• Stați întotdeauna în spatele produsului atunci când îl utilizați.

• Mențineți toate roțile pe sol și țineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.

• Nu înclinați produsul când motorul este pornit.

• Fiți atent atunci când trageți produsul în spate.

• Nu ridicați niciodată produsul când motorul este pornit. Dacă trebuie să ridicați produsul, mai întâi opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.

• Nu mergeți cu spatele în timp ce utilizați produsul.

• Opriți motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.

• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeți în timp ce utilizați produsul.

• Opriți motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglări cu motorul pornit.

• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește. Instrucțiuni de siguranță pentru utilizare Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Utilizaţi echipament de protecție a auzului dacă nivelul de zgomot este mai mare de 85 dB.

• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul desculț.

• Utilizați pantaloni lungi, groși.

• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere. Dispozitivele de siguranță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate.

253• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna. Verificarea capacului de tăiere Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

• Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri. Baterie (LB 348SI) AVERTISMENT: O baterie defectă diminuează siguranța produsului. Utilizați întotdeauna o baterie omologată de producător. Bateria este sursa de energie pentru pornirea electrică și constituie un dispozitiv de siguranță care împiedică pornirea accidentală. Scoateți bateria atunci când nu utilizați produsul și când îl lăsați nesupravegheat. Manetă frână de motor Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește și transmisia se decuplează. Pentru a efectua o inspecție a frânei de motor, porniți motorul, apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor. (Fig. 20) Inhibitorul de pornire La modelul LB 348SI, maneta frânei de motor este utilizată și ca bară de pornire pentru demaror. Verificați inhibitorul de pornire pentru a vă asigura că acesta împiedică funcționarea demarorului.

1. Trageți bara de pornire în direcția mânerului (B).

Inhibitorul de pornire oprește mișcarea.

2. Împingeți inhibitorul de pornire în afară spre dreapta

3. Eliberați inhibitorul de pornire și asigurați-vă că

revine la poziția sa inițială. Amortizor de zgomot Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și a dirija gazele de eșapament departe de utilizator. Nu utilizați produsul dacă amortizorul de zgomot nu este instalat sau este defect. Un amortizor de zgomot defect determină creșterea nivelului de zgomot și a pericolului de incendiu. AVERTISMENT: Amortizorul de zgomot atinge temperaturi înalte în timpul utilizării, imediat după oprire și atunci când motorul funcționează la turația de mers în gol. Procedați cu atenție în apropierea materialelor și/sau gazelor inflamabile pentru a preveni incendiile. Pentru a verifica amortizorul de zgomot

• Verificați regulat amortizorul de zgomot pentru a vă asigura că este montat corect și nu este deteriorat. Reguli de siguranță referitoare la carburant AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu porniți produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtați carburantul/uleiul nedorit și lăsați produsul să se usuce.

• Dacă vărsați carburantul pe îmbrăcăminte, schimbați imediat hainele.

• Nu vărsați carburantul pe corp - poate provoca vătămări corporale. Dacă vărsați carburant pe corp, utilizați apă și săpun pentru a elimina carburantul.

• Nu porniți produsul dacă motorul prezintă scurgeri. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri.

• Manipulați cu atenție carburantul. Carburantul este inflamabil, vaporii sunt explozivi și pot cauza vătămări corporale sau deces.

• Nu respirați vaporii de carburant, se pot produce vătămări corporale. Asigurați-vă că fluxul de aer este suficient.

• Nu fumați în apropierea carburantului sau a motorului.

• Nu amplasați obiecte calde în apropierea carburantului sau a motorului.

• Nu adăugați carburant atunci când motorul este pornit.

• Asigurați-vă că motorul este rece înainte de a realimenta.

• Înainte de a realimenta, deschideți lent capacul rezervorului de carburant și eliberați cu atenție presiunea.

• Nu adăugați carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.

• Strângeți până la capăt capacul rezervorului de carburant. Dacă acesta nu este strâns, există pericol de incendiu.

• Înainte de pornire, mutați produsul la o distanță de minimum 3 m/10 ft față de poziția unde ați umplut rezervorul.

• Nu umpleți complet rezervorul de carburant. Căldura provoacă dilatarea carburantului. Păstrați un gol în partea de sus a rezervorului de carburant.

135 - 006 -Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Gazele de eșapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți motorul în interior sau în spații închise.

• Înainte de a efectua întreținerea produsului, opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie. La LB 348SI, scoateți și bateria.

• Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

• Accesoriile și modificările aduse produsului care nu sunt autorizate de către producător pot provoca vătămări corporale grave sau fatale. Nu modificați produsul. Utilizați întotdeauna numai accesorii omologate de producător.

• Dacă întreținerea nu se efectuează corect și periodic, crește pericolul de vătămări corporale și de deteriorare a produsului.

• Efectuați numai operațiile de întreținere care se regăsesc în acest manual al proprietarului. Toate celelalte operații de service trebuie efectuate de către un agent de service autorizat Husqvarna.

• Solicitați unui agent de service autorizat Husqvarna să efectueze în mod regulat operații de service la produs.

• Înlocuiți piesele deteriorate, uzate sau defecte. Asamblarea Introducere AVERTISMENT: Înainte de a asambla produsul, citiți capitolul privind siguranța. La LB 348SI, scoateți și bateria. Asamblarea mânerului

1. Slăbiți butoanele inferioare.

2. Deplasați butoanele spre capătul inferior al

canelurilor de pe partea stângă și de pe partea dreaptă a produsului. (Fig. 22)

3. Setați înălțimea mânerului într-una dintre cele 2

poziții disponibile.

4. Deplasați butoanele în sus în direcția mânerului,

până când acestea se opresc și se aude un clic. (Fig. 23)

5. Strângeți butoanele până la capăt.

Pentru a așeza produsul în poziția pentru transport

1. Îndepărtați bateria (LB 348SI).

2. Slăbiți butoanele inferioare.

3. Deplasați butoanele spre capătul inferior al

canelurilor de pe partea stângă și de pe partea dreaptă a produsului. (Fig. 22)

4. Pliați mânerul în față. (Fig. 24)

Pentru a așeza produsul în poziția de funcționare

1. Pliați mânerul în poziție verticală. (Fig. 25)

2. Deplasați butoanele în sus în direcția mânerului,

până când acestea se opresc și se aude un clic. (Fig. 23)

3. Strângeți rozetele până la capăt.

4. Conectați bateria la motor (LB 348SI).

Pentru a asambla deflectorul de descărcare Asamblați deflectorul de descărcare pentru descărcarea laterală a ierbii. Produsul este furnizat cu capacul de descărcare laterală pentru a tăia iarba în mulci.

1. Slăbiți cele 2 șuruburi și îndepărtați capacul de

descărcare laterală. (Fig. 26)

2. Asamblați deflectorul de descărcare peste canalul de

Introducere AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța. Husqvarna Connect Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.

• Informații despre piese pentru produse și service și asistență pentru acestea. Pentru a începe să utilizați Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe

dispozitivul dvs. mobil.

2. Înregistrați-vă în aplicația Husqvarna Connect.

3. Urmați pașii cu instrucțiuni din aplicația Husqvarna

Connect pentru a conecta și înregistra produsul. Înainte de a utiliza produsul

1. Citiți cu atenție manualul operatorului și asigurați-vă

că înțelegeți instrucțiunile.

2. Examinați echipamentul de tăiere și asigurați-vă că

este corect montat și reglat. Consultați Pentru a examina echipamentul de tăiere la pagina 258

3. Umpleți rezervorul de carburant. Consultați

4. Umpleți rezervorul de ulei și verificați nivelul uleiului.

Consultați Pentru a verifica nivelul de ulei la pagina

Alimentarea cu carburant Dacă este disponibilă, folosiți benzină alchilată/cu emisii scăzute. Dacă benzina alchilată/cu emisii scăzute nu este disponibilă, folosiți benzină fără plumb sau benzină cu plumb de bună calitate, cu o cifră octanică nu mai mică de 90. ATENŢIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON (87 AKI). Aceasta poate deteriora produsul.

1. Deschideți încet capacul rezervorului de carburant

pentru a elibera presiunea.

2. Umpleți încet, cu o canistră de carburant. Dacă

vărsați carburant, îndepărtați-l cu o cârpă și lăsați-l să se usuce.

3. Curățați suprafața din jurul capacului rezervorului de

ți până la capăt capacul rezervorului de carburant Dacă acesta nu este strâns, există pericol de incendiu.

5. Înainte de pornire, mutați produsul la o distanță de

minimum 3 m (10 ft) față de poziția unde ați umplut rezervorul. Pentru a seta înălțimea de tăiere Înălțimea de tăiere poate fi reglată pe cinci nivele.

1. Deplasați spre spate pârghia înălțimii de tăiere

pentru a mări înălțimea de tăiere.

2. Deplasați înainte pârghia înălțimii de tăiere pentru a

reduce înălțimea de tăiere. ATENŢIE: Nu setați o înălțime de tăiere prea scăzută. Cuțitele pot atinge solul dacă suprafața gazonului nu este plană. Pentru a porni produsul

• Cablul de alimentare a aprinderii trebuie să fie conectat la bujie. Pornire manuală (LB 248S, LB 253S)

1. Stați în spatele produsului.

2. Țineți maneta frânei de motor lipită de mâner. (Fig.

3. Țineți mânerul șnurului de pornire cu mâna dreaptă.

4. Trageți încet de șnurul de pornire până ce simțiți o

5. Trageți cu forță pentru a porni motorul.

AVERTISMENT: Nu răsuciți cablul de pornire în jurul mâinii. Pornire electrică (LB 348SI)

1. Asigurați-vă că bateria este activată și încărcată.

Consultați Pentru a porni bateria la pagina 259

3. Împingeți inhibitorul de pornire în afară spre dreapta

4. Trageți bara de pornire (B) înspre mâner pentru a

porni demarorul. Demarorul se oprește atunci când pornește motorul. (Fig. 21) Pentru a utiliza transmisia pe roți

• Trageți maneta de transmisie în direcția mânerului. (Fig. 29)

• Înainte de a trage produsul în spate, decuplați transmisia și împingeți produsul înainte cu aproximativ 10 cm.

transmisia, de exemplu atunci când vă apropiați de un obstacol. Pentru a opri produsul

• Pentru a opri doar transmisia, eliberați maneta de transmisie.

• Pentru a opri motorul, eliberați maneta frânei de motor. Pentru a scoate bateria Pentru a împiedica pornirea accidentală a motorului, scoateți bateria la modelul LB 348SI atunci când produsul nu este în funcțiune.

1. Apăsați butoanele de blocare (A) și trageți bateria în

afară. (Fig. 30) Pentru a obține rezultate bune

• Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.

• Nu tăiați niciodată mai mult de ⅓ din lungimea ierbii. Inițial, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.

• Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon. Întreținerea Introducere AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța. Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service. Program de întreținere AVERTISMENT: La modelul LB 348SI, scoateți întotdeauna bateria înainte de a efectua operații de curățare, reparație sau întreținere a produsului. Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic. Pentru operațiile de întreținere marcate cu *, consultați instrucțiunile din Dispozitivele de siguran

ă de pe produs la pagina 253

Întreținerea Zilnic Săptă- mânal Lunar Efectuați o inspecție generală X Examinați nivelul uleiului X Curățați produsul X Examinați echipamentul de tăiere X Examinați capacul de tăiere și capacul de protecție* X Examinați maneta frânei de motor* X Examinați bateria* X Examinați amortizorul de zgomot* X Examinați bujia X

135 - 006 - 257Întreținerea

Zilnic Săptă- mânal Lunar Schimbați uleiul (prima dată după 5 h de utilizare, apoi la fiecare 50 h de uti- lizare)

Schimbați filtrul de aer (după 50 h de utilizare) X Examinați sistemul de alimentare cu carburant X Pentru a efectua o inspecție generală

• Asigurați-vă că toate șuruburile și piulițele produsului sunt strânse. Pentru a curăța produsul la exterior

• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.

• Asigurați-vă că priza de aer din partea superioară a motorului nu este înfundată.

• Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul.

• Dacă utilizați apă pentru a curăța produsul, nu stropiți direct către motor. Pentru a curăța suprafața interioară a capacului de tăiere

1. Goliți rezervorul de carburant.

2. Așezați produsul pe o parte, cu amortizorul de

zgomot în jos. ATENŢIE: Dacă produsul este așezat cu filtrul de aer în jos, motorul se poate deteriora.

3. Spălați cu apă suprafața interioară a capacului de

tăiere. Pentru a curăța carcasa angrenajului

1. Scoateți capacul.

2. Utilizați o perie pentru a îndepărta frunzele, iarba și

murdăria din carcasa angrenajului. (Fig. 31)

3. Curățați cu apă dacă nu puteți îndepărta toată

murdăria cu ajutorul periei. Pentru a examina echipamentul de tăiere AVERTISMENT: Pentru a preveni pornirea accidentală, decuplați cablul de alimentare a aprinderii de la bujie. AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica

eventuale deteriorări sau crăpături. Înlocuiți întotdeauna un echipament de tăiere deteriorat.

2. Observați cuțitul pentru a vedea dacă este deteriorat

sau tocit. Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuiți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită. Pentru a înlocui lama

1. Blocați lama cu o bucată de lemn. (Fig. 32)

2. Scoateți bolțul cuțitului (A). (Fig. 33)

3. Îndepărtați cuțitul (B).

4. Examinați suportul cuțitului (C) și bolțul acestuia

pentru a vedea dacă există deteriorări.

5. Examinați arborele motorului pentru a vă asigura că

6. Când montați un cuțit nou, asigurați-vă că capetele

oblice ale cuțitului sunt îndreptate în direcția capacului de tăiere. (Fig. 34)

7. Poziționați șaiba de fricțiune (D) și cuțitul pe suportul

8. Pentru a poziționa cuțitul în centrul arborelui

motorului, asigurați-vă că se văd marcajele suportului cuțitului pe fiecare parte a cuțitului.

9. Blocați lama cu o bucată de lemn. Montați șaiba

elastică (E) și strângeți bolțul și șaiba la un cuplu de 80 Nm. (Fig. 35)

10. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește

liber. AVERTISMENT: Utilizați mănuși de protecție. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

11. Porniți produsul pentru a efectua un test al cuțitului.

Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare.

ATENŢIE: Un nivel de ulei prea redus poate deteriora motorul. Efectuați o verificare a nivelului de ulei înainte să porniți produsul.

1. Așezați produsul pe teren drept.

2. Scoateți bușonul rezervorului cu joja atașată.

3. Curățați joja de ulei.

4. Introduceți joja complet în rezervorul de ulei pentru o

înregistrare corectă a nivelului de ulei.

6. Examinați nivelul de ulei de pe jojă.

7. Dacă nivelul uleiului este scăzut, alimentați cu ulei

de motor și verificați din nou nivelul. Înlocuirea uleiului de motor AVERTISMENT: Imediat după oprirea motorului, uleiul de motor este foarte fierbinte. Lăsați motorul să se răcească înainte de a îl goli de ulei. Dacă uleiul de motor intră în contact cu pielea, curățați cu apă și săpun.

1. Utilizați produsul până când rezervorul de carburant

2. Scoateți cablu de alimentare a aprinderii din bujie.

3. Scoateți bușonul rezervorului de ulei.

4. Amplasați sub produs un recipient în care să

colectați uleiul de motor.

5. Înclinați produsul pentru a scurge uleiul de motor din

6. Umpleți cu ulei de motor proaspăt și de tipul

recomandat în Date tehnice la pagina 261

7. Verificați nivelul de ulei. Consultați

Pentru a verifica nivelul de ulei la pagina 259

Baterie (LB 348SI) AVERTISMENT: O baterie defectă diminuează siguranța produsului. Utilizați întotdeauna o baterie omologată de producător. Bateria este sursa de energie pentru pornirea electrică și constituie un dispozitiv de siguranță care împiedică pornirea accidentală. Scoateți bateria atunci când nu utilizați produsul și când îl lăsați nesupravegheat. Pentru a porni bateria Trebuie să porniți bateria înainte de prima utilizare.

1. Introduceți bateria în încărcător, consultați

Încărcarea bateriei la pagina 259

2. Așteptați până când se aprinde cel puțin 1 lampă

ți bateria la motor, consultați Pornire electrică (LB 348SI) la pagina 256

Încărcarea bateriei Dacă numai 1 lampă indicatoare de pe baterie este aprinsă sau nu este aprinsă niciuna, este necesară încărcarea bateriei. O baterie descărcată se încarcă complet în 1 oră. Încărcarea pe perioade mai scurte nu deteriorează bateria.

1. Introduceți bateria în încărcătorul aferent. (Fig. 36)

2. Conectați încărcătorul de baterie la o priză de 220V,

50Hz. Starea încărcării bateriei Afișajul LED de pe baterie Stare LED-ul 1 se aprinde intermitent 0%-25% LED-ul 1 este aprins, LED-ul 2 se aprinde intermitent 25%-50% LED-urile 1 și 2 sunt aprinse, LED-ul 3 se aprinde intermitent 50%-75% LED-urile 1, 2 și 3 sunt aprinse, LED- ul 4 se aprinde intermitent 75%-100% LED-urile 1, 2, 3 și 4 sunt aprinse Încărcată com- plet Lampa indicatoare de pe încărcătorul de baterie Stare Lumină roșie constantă Bateria se încarcă Lumină roșie intermitentă Bateria este prea caldă și va începe să se încarce atunci când temperatura va fi corectă Lumină verde constantă Bateria este complet în- cărcată Lumină roșie și verde in- termitentă Bateria este deteriorată și trebuie înlocuită Pentru a curăța filtrul de aer

1. Îndepărtați capacul filtrului de aer și scoateți filtrul.

2. Loviți filtrul de o suprafață plană pentru a desprinde

particulele. ATENŢIE: Nu folosiți solvenți sau aer comprimat pentru a curăța filtrul de aer.

3. Montați filtrul de aer înapoi. Asigurați-vă că filtrul de

aer se etanșează pe suportul filtrului de aer.

4. Montați la loc capacul filtrului de aer.

259Nota: Un filtru de aer aflat în uz timp îndelungat nu poate fi curățat complet. Înlocuiți filtrul de aer la intervale regulate. Întotdeauna înlocuiți un filtru de aer deteriorat. Pentru a verifica bujia ATENŢIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turație de mers în gol.

• Pentru a reduce riscul prezenței materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni: a) Asigurați-vă că turația de mers în gol este corect reglată. b) Asigurați-vă că amestecul este corect. c) Asigurați-vă că filtrul de aer este curat.

• Dacă bujia este murdară, curățați-o și asigurați-vă că distanța dintre electrozi este corectă, consultați Date tehnice la pagina 261 . (Fig. 37)

• Înlocuiți bujia atunci când este necesar. Pentru a examina sistemul de alimentare cu carburant

• Examinați bușonul rezervorului de carburant și garnitura bușonului rezervorului de carburant pentru a vă asigura că nu există deteriorări.

• Examina ți furtunul de carburant pentru a vă asigura că nu există scurgeri. Dacă furtun de carburant este deteriorat, trebuie înlocuit de către un agent de service. Pentru a regla cablul de ambreiaj Dacă transmisia devine lentă, trebuie reglat cablul de ambreiaj.

1. Pentru a mări viteza de transmisie, rotiți în sens

antiorar șurubul de reglaj. Nota: Dacă transmisia se cuplează fără a trage maneta de transmisie, trebuie să extindeți cablul.

2. Pentru a extinde cablul și a reduce viteza de

transmisie, rotiți în sens orar șurubul de reglare. (Fig. 38) Dacă transmisia este lentă și după reglaj, solicitați unui agent de service autorizat înlocuirea curelei de transmisie. Transportul, depozitarea şi eliminarea Transportul și depozitarea

• Pentru depozitarea și transportul produsului și a carburantului, asigurați-vă că nu există scurgeri și gaze. Scânteile sau flăcările deschise, de exemplu cele provenite de la dispozitive sau boilere electrice, pot cauza un incendiu.

• Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului.

• Goliți rezervorul de carburant și depozitați produsul pentru o perioadă lungă de timp. Eliminați carburantul într-o locație de eliminare autorizată

• Fixați în siguranță produsul în timpul transportului pentru a preveni daunele și accidentele.

• Păstrați produsul într-o zonă restricționată pentru a preveni accesul copiilor sau al persoanelor neautorizate.

• Păstrați produsul într-un spațiu uscat și ferit de îngheț. Dezafectarea

• Respectați cerințele de reciclare și reglementările locale aplicabile.

• Eliminați toate substanțele chimice, precum uleiul de motor sau antigelul, la un centru de service sau într- o locație de eliminare autorizată.

• Atunci când produsul nu mai este în uz, trimiteți-l la un distribuitor Husqvarna sau casați-l într-o locație de reciclare.

Turație, rpm 2900 2900 2900 Putere nominală de ieșire motor, kW

2,4 2,6 2,6 Sistem de aprindere Bujia BS OHV 992304 BS OHV 992304 BS OHV 992304 Distanță între electrozi, mm 0,75 0,75 0,75 Carburant și sistem de ungere Carburant, fără plumb, cifră octanică minimă 90 90 90 Capacitate rezervor de carburant, litri 1,0 1,0 1,0 Capacitate rezervor de ulei, litri 0,5 0,5 0,5 Uleiul de motor SAE 30 SAE 30 SAE 30 Greutate Cu rezervoare goale, kg 34 35 35 Emisii de zgomot

Nivel de putere acustică măsurat dB(A) 94 94 92 Nivel de putere acustică garantat L

Nivel de presiune a sunetului la urechea op- eratorului, dB(A)

Niveluri de vibrații

4,6 4,8 4,6 Echipament de tăiere Înălțime de tăiere, mm 25-70 25-70 25-70

Puterea nominală indicată a motorului este puterea de ieșire medie netă (la turația specificată) a unui motor de producție normal pentru modelul de motor, măsurată conform standardului SAE J1349/ISO1585. Motoar- ele de producție în masă pot prezenta valori diferite de aceasta. Puterea de ieșire efectivă pentru motorul in- stalat pe produsul final va depinde de viteza de funcționare, de condițiile de mediu și de alte valori.

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE.

Datele raportate pentru presiunea nivelului de zgomot prezintă o distribuție statistică tipică (abatere standard) de 1,2 dB(A).

Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 0,2 m/s

Lățime de tăiere, mm 480 530 480 Sistem de tăiere 2 în 1 2 în 1 2 în 1 Cuțit BioClip BioClip BioClip Număr articol 5028813-10 5028814-10 5028813-10 Deplasarea Viteză, km/h 4.5 4.5 4.5 Start Demaror electric Nu Nu Da Baterie – – Litiu-ion, 12 V/15,7

262 135 - 006 -Declarație de conformitate CE Declarație de conformitate CE Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: +46-36-146500, declară că mașinile pentru tuns gazonul Husqvarna LB 248S, LB 253S și LB 348SI începând cu numerele de serie 2017xxxxxxx respectă cerințele DIRECTIVEI CONSILIULUI:

• din 17 mai 2006 „referitoare la utilaje” 2006/42/CE

• din 26 februarie 2014 „referitoare la compatibilitatea electromagnetică” 2014/30/UE

• din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător” 2000/14/CE Informațiile privind emisiile de zgomot sunt specificate în secțiunea Date tehnice. Au fost aplicate următoarele standarde: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 În absența altor indicații, standardele menționate mai sus reprezintă cele mai recente versiuni publicate. Organismul notificat: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala a emis rapoarte privind evaluarea conformității cu anexa VI la DIRECTIVA CONSILIULUI 2000/14/CE din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător”. Certificatele au numerele: 01/901/294, 01/901/295, 01/901/300 Huskvarna, 2017-11-17 Claes Losdal, manager dezvoltare/produse pentru grădină (reprezentant autorizat al Husqvarna AB și responsabil cu documentația tehnică)
