KULLANIM KILAVUZU LC 141C HUSQVARNA

2. Başlatma engelleyici

6. AÇMA/KAPAMA düğmesi

8. Akü gösterge düğmesi

9. Akü şarj göstergesi

10. Uyarı göstergesi (HATA LED'İ)

730 1626 - 004 -11. Hız düşürme düğmesi (LC 141iV)

12. Hız seviyesi göstergesi (LC 141iV)

13. Hız artırma düğmesi (LC 141iV)

17. Güvenlik anahtarı

19. Kesme yüksekliği kolu

20. Nominal değerler plakası

21. Çim toplama sepeti

22. Malç kiti (LC 141iV için aksesuar)

23. Malç kiti (LC 141i için aksesuar)

24. Akü şarj cihazı (Aksesuar)

26. Kullanım kılavuzu

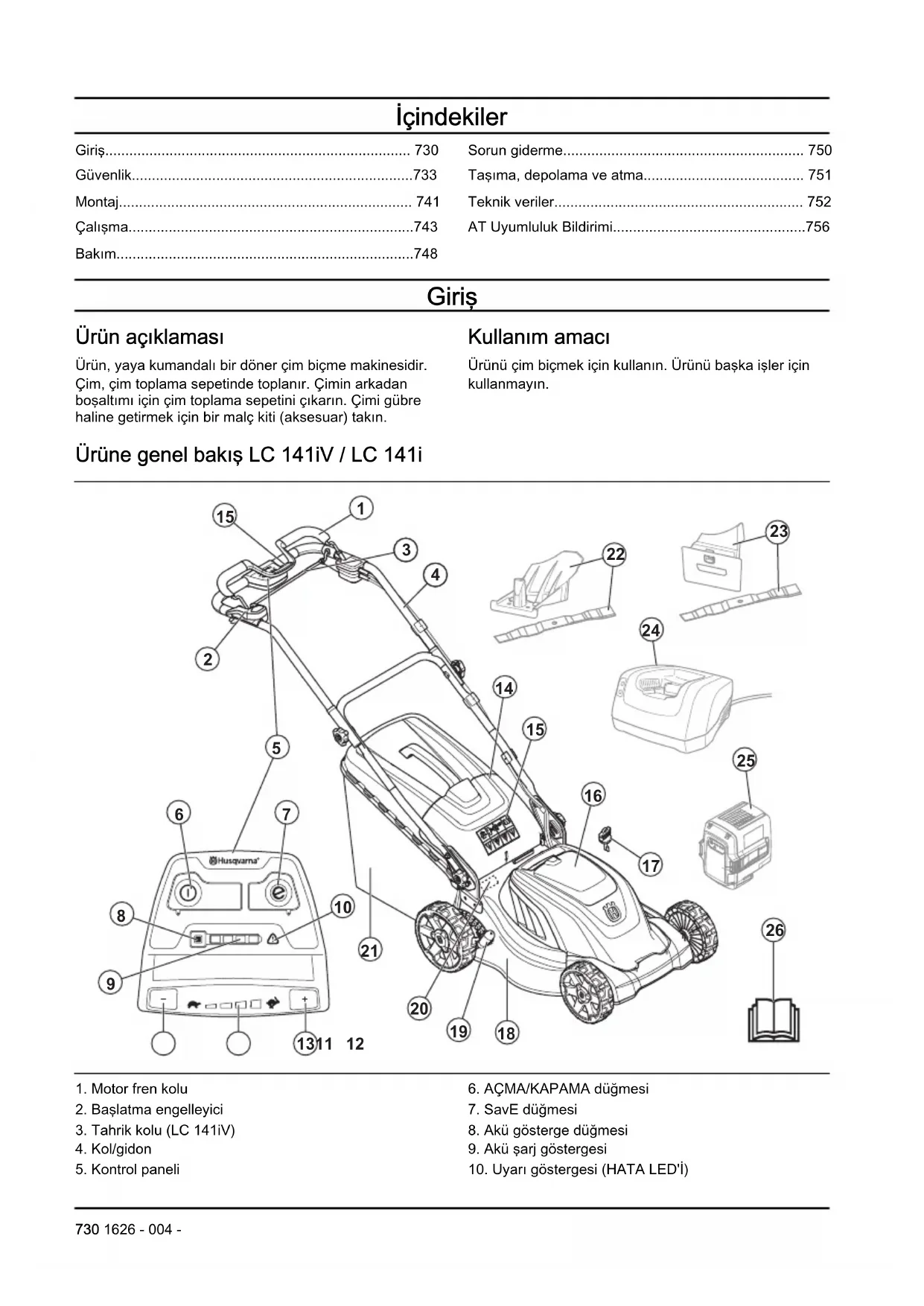

Ürüne genel bakış LC 141C

2. Başlatma engelleyici

3. Güç kablosu soketi

4. Güç kablosu tutucusu

9. Nominal değerler plakası

10. Kesme yüksekliği kolu

11. Malç tapası (Aksesuar)

12. Çim toplama sepeti

13. Kullanım kılavuzu

Ürün üzerindeki semboller Ürün dikkatli ve doğru bir şekilde kullanılmazsa operatör veya yakındaki kimseler yaralanabilir veya ölebilir. 1626 - 004 - 731Bu ürünü kullanmadan önce kullanım kılavuzunu okuyun ve talimatları anladığınızdan emin olun. İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun. Atılan nesnelere ve seken cisimlere dikkat edin. Uyarı: El ve ayaklarınızı döner bıçaktan uzak tutun. Uyarı: El ve ayaklarınızı döner parçalardan uzak tutun. Ürün üzerinde bakım yapmadan önce güvenlik anahtarını çıkarın. (LC 141iV/ LC 141i modeli) Ürün üzerinde bakım yapmadan önce ürünün elektrik priziyle bağlantısını kesin. (LC 141C modeli) IPX1 - Ürün, su damlamasına karşı korumalıdır (LC 141iV/ LC 141i modelleri) IPX4 - Ürün su sıçramasına karşı korumalıdır (LC 141C modeli) Ürünü yağmurdan koruyun (LC 141iV/ LC 141i modelleri) Uyarı: Elektrik çarpmasına veya ürünün zarar görmesine neden olabileceğinden ürünü güç kablosunun üzerinden geçirmeyin. (LC 141C modeli) Bu ürün geçerli AT direktiflerine uygundur. Avrupa Topluluğu Direktifi uyarınca çevreye yayılan gürültü emisyonu. Ürünün emisyonu Teknik veriler bölümünde ve etiketin üstünde belirtilmektedir. Doğru akım. 36 V Çift yalıtım. 732 1626 - 004 -Bu ürünü, elek- trikli ve elektro- nik ekipmanla- ra uygun bir geri dönüşüm noktasında geri dönüştürün. (Sadece Avru- pa için geçerli- dir) LC 141iV/ LC 141i modeli için çalıştırma prosedürü: AÇ- MA/KAPAMA düğmesine ba- sın, başlatma engelleyiciyi gevşetin, motor fren kolunu aşağı bastırın. LC 141C modeli için çalıştırma prosedürü: başlatma engelleyiciyi gevşetin, motor fren kolunu aşağı bastırın. Durdurmak için motor fren kolunu serbest bırakın. Yavaş Hızlı Taranabilir kod Not: Ürünün üzerindeki diğer semboller/etiketler, bazı pazarların sertifikalandırma gereklilikleri ile ilgilidir. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. 1626 - 004 - 733Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.

Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değilseniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.

Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.

Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.

Çocukların veya bu kullanma talimatlarını bilmeyen kişilerin cihazı kullanmasına asla izin vermeyin. Yerel yönetmeliklerde operatör yaşına dair bir sınırlama olabilir

Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.

Arızalıysa ürünü kullanmayın.

Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın. Çalışma alanı güvenliği UYARI: Ürünü kullanmadan önce 734 1626 - 004 -aşağıdaki uyarı talimatlarını okuyun.

Ürünü kullanmadan önce çalışma alanındaki dal, çalı çırpı ve taş gibi nesneleri alın.

Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları üründen güvenli bir uzaklıkta tutun.

Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında hiçbir zaman kullanmayın. Ürünü olumsuz hava koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir.

Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin.

Kök, taş, çalı çırpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir.

Eğimli yerlerde çim kesmek tehlikeli olabilir. Aşırı dik eğimlerde çim biçmeyin. Ürünü 15°'den daha eğimli zeminlerde kullanmayın

Yokuşta yön değiştirirken çok dikkatli olun. Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.

Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun. Çalışma güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.

Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada:

Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.

Ürünü yağmurda veya ıslak koşullarda çalıştırmayın. Ürünün içine su girerse elektrik çarpması riski artar.

Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan bıçak 1626 - 004 - 735gevşeyerek yaralanmanıza neden olabilir.

Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.

Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın (LC 141iV ve LC 141i modellerinde) / güç kablosunun bağlantısını kesin (LC 141C modelinde). Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın.

Motor çalıştırıldığında motor fren kolunu asla sürekli olarak kola takmayın.

Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.

Ürünü çalıştırırken her zaman arkasında durun.

Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarınızı döner bıçaklardan uzakta tutun.

Motor çalışırken ürünü yatırmayın.

Ürünü arkaya doğru çekerken dikkatli olun.

Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekiyorsa önce motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın (LC 141iV ve LC 141i modellerinde) / güç kablosunun bağlantısını kesin (LC 141C modelinde).

Ürünü kullanırken arkaya doğru yürümeyin.

Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.

Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.

Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.

Motor çalışırken ürünün görüş alanından çıkmasına asla izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun.

1626 - 004 -Kullanım için güvenlik talimatları Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.

Kalın, uzun pantolonlar giyin.

Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın. Ürünün üzerindeki güvenlik aletleri UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.

• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktanızla görüşün. Kesme kapağını kontrol etme Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır.

• Çatlak gibi hasarlar olmadığından emin olmak için kesme kapağını inceleyin. Motor fren kolu Motor fren kolu motoru durdurur. Motor fren kolu serbest bırakıldığında motor durur. Motor frenini kontrol etmek için motoru çalıştırıp motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı bir Husqvarna servis noktasına ayarlatın. Güvenlik anahtarı (LC 141iV ve LC 141i modelleri) Güvenlik anahtarı, akü kapağının altındadır. Güvenlik anahtarı, motora güç sağlayan aküye bağlanır.

• Güvenlik anahtarını kontrol etmek için motoru çalıştırın ve durdurun.

• Güvenlik anahtarı doğru çalışıyorsa motor sadece anahtar 1 konumuna getirildiğinde çalışır. Başlatma engelleyicinin kontrol edilmesi Motorun çalışmasını engellediğinden emin olmak için başlatma engelleyiciyi kontrol edin.

1. Motor freni kolunu gidonun yönünde itin. Başlatma

engelleyici hareketi durdurur.

2. Başlatma engelleyiciyi dışarı doğru itin.

1626 - 004 - 7373. Başlatma engelleyiciyi serbest bırakın ve başlangıç konumuna geri döndüğünden emin olun. Güç kablosu tutucusunu kullanma (LC 141C modeli) Güç kablosu tutucusu, prizdeki ve güç kablosundaki gerilimi azaltır. Güç kablosu tutucusu, düşme riskinizi de azaltır.

1. Güç kablosunu bükerek küçük bir halka oluşturun.

2. Halkayı güç kablosu tutucusundaki deliğe yerleştirin.

3. Halkayı kancanın etrafına yerleştirin.

4. Kancanın etrafındaki halkayı sıkmak için güç

kablosunu çekin. Akü güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Yalnızca ilgili Husqvarna ürünleri için güç kaynağı olarak Husqvarna şarj edilebilir akülerini kullanın. Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.

Şarj edilebilir olmayan akü kullanmayın.

Elektrik çarpması riski. Akü terminallerini anahtarlara, madeni paralara, vidalara veya diğer metallere bağlamayın. Bu, aküde kısa devreye neden olabilir.

Akünün hava deliklerine herhangi bir nesne koymayın.

Aküyü doğrudan güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü patlayabilir ve yanıklara ve/veya kimyasal yanıklara neden olabilir.

Aküyü yağmurdan ve ıslak koşullardan uzak tutun.

Aküyü mikrodalgalardan ve yüksek basınçtan uzak tutun.

Aküyü parçalarına ayırmaya veya kırmaya çalışmayın.

Aküde sızıntı varsa sıvının vücudunuza veya gözlerinize temas etmesine izin vermeyin. Sıvıya dokunduysanız etkilenen bölgeyi bolca suyla yıkayın ve tıbbi yardım alın.

Aküyü -10°C ile 40°C arasındaki sıcaklıklarda kullanın.

Aküyü veya akü şarj cihazını suyla temizlemeyin. Bkz. Aküyü ve şarj cihazını temizlemek için sayfada: 749

Hatalı veya hasarlı aküleri kullanmayın.

Aküleri çivi, madeni para, mücevher gibi metal

1626 - 004 -nesnelerden uzak bir yerde saklayın. Akü şarj cihazı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

QC akü şarj cihazlarını yalnızca Husqvarna yedek akülerini şarj etmek için kullanın.

Elektrik çarpması veya kısa devre riski. Şarj cihazının hava deliklerine herhangi bir nesne koymayın. Akü şarj cihazını parçalarına ayırmaya çalışmayın. Şarj cihazı terminallerini metal nesnelere bağlamayın. Onaylı bir elektrik prizi kullanın.

Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

Akü şarj cihazının güç kablosunun hasarlı olmadığını ve üzerinde çatlaklar bulunmadığını düzenli olarak kontrol edin.

Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazını elektrik prizinden çıkarmak için fişi çekin. Güç kablosunu çekmeyin.

Güç kablosunu ve uzatma kablolarını sudan, yağdan ve keskin kenarlı cisimlerden uzak tutun. Kabloların kapılara, çitlere veya benzeri yerlere sıkışmadığından emin olun. Bu durum şarj cihazının elektrik yüklenmesine sebep olabilir.

Akü şarj cihazını suyla temizlemeyin.

Akü şarj cihazı, gözetim altında tutuldukları ya da akü şarj cihazının güvenli şekilde kullanımına ilişkin talimatlar sağlandığı ve gerçekleşebilecek tehlikeler açıklandığı sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan ya da yetersiz deneyim ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar akü şarj cihazı ile oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri gözetim olmadan 1626 - 004 - 739çocuklar tarafından gerçekleştirilmemelidir.

Şarj edilemeyen aküleri akü şarj cihazında şarj etmeyin.

Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Akü şarj cihazının üzerini kapatmayın. Duman veya ateş çıkması durumunda akü şarj cihazının fişini çekip çıkarın.

Hatalı veya hasarlı akü şarj cihazlarını kullanmayın.

Aküyü yalnızca kapalı alanda, iyi hava akışı olan ve güneş ışığından uzak bir odada şarj edin. Aküyü ıslak koşullarda şarj etmeyin. Güç kablosu güvenliği LC 141C modeli için.

Maksimum 30 mA kesme akımına sahip bir Artık Akım Cihazı (R.C.D.) kullanılması önerilir. R.C.D. takılıyken bile %100 güvenlik garanti edilemez ve güvenli çalışma prosedürlerine her zaman uyulması gerekir. Her kullanımda R.C.D.nizi kontrol edin.

Güç kablosunda kesik veya yalıtımda hasar varsa derhal elektrik şebekesiyle bağlantısını kesin.

Elektrik kaynağı bağlantısı kesilmeden kesik veya hasar görmüş güç kablolarına dokunmayın.

Kopmuş veya hasarlı güç kablolarını onarmayın. Yenisiyle değiştirin. Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

LC 141iV, LC 141i modeli için: Bakım sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın. Bakıma başlamadan önce en az 5 saniye bekleyin.

LC 141C modeli için: Bakım sırasında yanlışlıkla çalıştırmayı önlemek için güç kablosunu çıkarın.

Ürünün ömrünü uzatmak ve kaza riskini azaltmak için bakım işini doğru şekilde yapın. Onaylı bir servis noktasında profesyonel onarım yaptırın. Daha fazla bilgi için size en yakın servis noktası ile görüşün.

Yalnızca bu kullanım kılavuzunda belirtilen bakım çalışmasını yapın. Bu kapsamın dışındaki işlemler onaylı bir servis noktası tarafından yapılmalıdır.

1626 - 004 -• Kesme donanımını kullanırken ağır hizmet tipi eldiven giyin. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

En iyi ve en güvenli performans için kesme kenarlarının keskin ve temiz olmasına özen gösterin.

Servis noktanızın düzenli olarak ürünü kontrol etmesini ve gerekli ayarları ve onarımları yapmasını sağlayın.

Hasarlı, aşınmış veya bozuk parçaları değiştirin.

Aksesuar değiştirmeyle ilgili talimatlara uyun. Yalnızca üreticiden gelen aksesuarları kullanın.

Çalışmadığı zaman ürünü, aküyü ve akü şarj cihazını ayrı olarak kuru, kapalı ve kilitli bir alanda saklayın. Çocukların ve onaylı olmayan kişilerin ürüne, aküye veya akü şarj cihazına erişemediklerinden emin olun. Montaj Giriş UYARI: Ürünü monte etmeden önce, güvenlik bölümünü okuyun. UYARI: LC 141iV, LC 141i modeli için: Montaj sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. LC 141C modeli için: Montaj sırasında yanlışlıkla çalıştırmayı önlemek için güç kablosunu çıkarın. Tutma yerini takma

1. Vidayı (A) iterek tutma yerinin (B), plastik pulun (C)

ve tutma yeri destek braketinin (D) içinden geçirin.

2. Somunu (E) tamamen sıkın.

3. Vidayı (F) iterek pulun (G) ve tutma yeri destek

braketinin içinden geçirin.

4. Topuzu (H) tamamen sıkın.

1626 - 004 - 7415. Tutma çubuğundaki delikleri alt koldaki deliklerle hizalayıp vidaları, rondelaları ve düğmeleri takın. Düğmeleri tamamen sıkın.

6. Kabloları, kablo tutucuların yardımıyla kola takın.

Not: Kabloların gerginliğinin çok yüksek olmadığından emin olun. Çok yüksek gerginlik, kol nakliye konumuna katlandığında kablonun hasar görmesine neden olabilir.

7. Kabloları kolun alt kısmındaki kancanın etrafına

yerleştirin. Kol yüksekliğini ayarlama

1. Alt düğmeleri gevşetin.

2. Sol ve sağ taraftaki düğmeyi, rondelayı ve vidayı

3. Kol, 2 farklı seviyeye ayarlanabilir. Vidayı sol ve sağ

taraftaki 2 delikten birine takın.

4. Vidaları, rondelaları ve düğmeleri takın.

5. Düğmeleri durana ve tık sesi duyulana kadar kol

yönünde yukarı hareket ettirin. Düğmeleri tamamen sıkın. Çim toplama sepetinin takılması

1. 2 taşıma kapağını dışarı ve aşağı doğru itin.

1626 - 004 -2. Çim toplama sepetinin üst parçasını alt parçasınınüzerine yerleştirin. Çim toplama sepeti çerçevesiniklipslerle sabitleyin.3. Arka kapağı kaldırın.4. Çim toplama sepetinin üzerindeki kancaları şasininüst kenarına geçirin. Malçlama kitinin takılması 1. Arka kapağı kaldırın ve çim toplama sepetini sökün.2. Malç tapasını çim boşaltma kanalının içineyerleştirin. A tipi malç tapası LC 141i ve LC 141Cmodelleri içindir. B tipi LC 141iV ürünü içindir.

3. Arka kapağı kapatın.4. Bıçağı, Kombi bıçağıyla değiştirin, bkz.

Bıçağın sökülmesi ve değiştirilmesi sayfada: 749

Çalışma Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Husqvarna Connect Husqvarna Connect, mobil cihazınız için ücretsiz biruygulamadır. Husqvarna Connect uygulaması,Husqvarna ürününüz için ayrıntılı işlevler sunar:• Ayrıntılı ürün bilgileri.• Ürün parçaları ve servis hakkında bilgi ve yardım. Husqvarna Connect uygulamasını kullanmaya başlamak için 1. Husqvarna Connect uygulamasını mobil cihazınızaindirin.2. Husqvarna Connect uygulamasında kaydolun.3. Ürünü bağlamak ve kaydettirmek için HusqvarnaConnect uygulamasındaki talimatları izleyin. Ürünü çalıştırma konumuna getirme Kol, nakliye ve depolama konumuna getirilirse (bkz. Ürünü taşıma konumuna getirme sayfada: 751 ) koluçalışma konumuna almak için aşağıdaki prosedürüuygulayın.1626 - 004 - 7431. Kolu, alt kol çalışma konumuna kilitlenene kadar kaldırın.

2. Alt düğmeleri durana ve tık sesi duyulana kadar kol

yönünde yukarı doğru hareket ettirin.

4. Üst kolu kaldırın ve düğmeleri sıkın.

Kesme yüksekliğini ayarlama

1. Kesme yüksekliğini artırmak için kesme yüksekliği

kolunu arkaya getirin.

2. Kesme yüksekliğini azaltmak için kesme yüksekliği

DİKKAT: Kesme yüksekliğini çok alçakta belirlemeyin. Çimenlik alanın yüzeyi düz değilse bıçaklar yere çarpabilir. Akü UYARI: Aküyü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Akü ve akü şarj cihazına ait kullanım kılavuzunu da okuyup anlamalısınız. Akü durumu Ekranda, kalan akü kapasitesi ve aküyle ilgili sorun olup olmadığı gösterilir. Akü kapasitesi, ürün kapatıldıktan veya akü gösterge düğmesine basıldıktan sonra 5 saniye süreyle gösterilir. Bir hata meydana geldiğinde akünün üzerindeki uyarı simgesi yanar. Bkz. Akü sayfada: 750

LED ışıkları Akü durumu Tüm LED'ler yanmaktadır Tamamen dolu (%75‐100) LED 1, LED 2, LED 3 ya- nıyorsa Akü %50‐%75 dolu LED 1, LED 2 yanıyorsa Akü %25‐%50 dolu LED 1 yanıyorsa Akü %0‐%25 doludur. LED 1 yanıp sönüyor Akü boştur. Aküyü şarj edin. 744 1626 - 004 -Aküyü şarj etme İlk kullanımdan önce aküyü şarj edin. Akü, müşteriye tedarik edildiğinde yalnızca %30 oranında doludur. Not: Akü şarj cihazı, nominal değerler plakasında belirtilen voltaj ve frekansa bağlanmalıdır. Akü sıcaklığı 50°C'nin üzerindeyse akü şarj olmaz. Akü şarj cihazı, şarj işlemine başlamadan önce akünün sıcaklığını düşürür.

1. Akü şarj cihazının güç kablosunun bir ucunu akü şarj

cihazının soketine bağlayın.

2. Akü şarj cihazının güç kablosunun diğer ucunu

topraklamalı bir elektrik prizine bağlayın. Akü şarj cihazındaki LED bir kez yeşil renkte yanıp söner.

3. Aküyü şarj cihazına yerleştirin. Akü, akü şarj

cihazına doğru şekilde bağlandığında, şarj cihazı üzerindeki yeşil ışık yanar.

4. Akü üzerindeki tüm LED'ler yandığında akü tam

olarak şarj olmuştur. Aküyü en fazla 24 saat boyunca şarj edin.

5. Akü şarj cihazını elektrik prizinden çıkarmak için güç

kablosunu değil fişi çekin.

6. Aküyü şarj cihazından çıkarın.

Akü şarj durumu Bir Husqvarna Lityum iyon akü tüm şarj seviyelerinde şarj edilebilir veya kullanılabilir. Akü bundan zarar görmez. Tamamen şarj olmuş bir akü, şarj cihazının içinde kalırsa akünün şarjı azalmaz. LED ekran Şarj durumu LED 1 yanıp sönüyor %0-%25 LED 1 yanıyor, LED 2 ya- nıp sönüyor %25-%50 LED ekran Şarj durumu LED 1, LED 2 yanıyor, LED 3 yanıp sönüyor %50-%75 LED 1, LED 2, LED 3 ya- nıyor, LED 4 yanıp sönü- yor %75-%100 LED 1, LED 2, LED 3, LED 4 yanıyor Tamamen dolu LC 141iV ve LC 141i modellerini çalıştırma Ürünü çalıştırma

1. Akü bölmesine şarj olmuş bir akü yerleştirin.

2. Güvenlik anahtarını 1 konumuna getirin.

3. Ürünün arkasında durun.

4. Kontrol panelindeki AÇMA/KAPAMA düğmesine (A)

basın, yeşil LED (B) yanar.

5. Başlatma engelleyiciyi gevşetin.

1626 - 004 - 7456. Motor freni kolunu gidonun yönünde itin. Tekerleklerde tahriki kullanma

• LC 141iV modeli. Tahriki başlatmak için tahrik kolunu gidonun yönünde çekin.

• Tahrik hızını 4 adımda ayarlamak için kontrol panelinde + ve - öğelerine basın.

• Örneğin bir engele yaklaştığınızda, tahriki devre dışı bırakmak için tahrik kolunu serbest bırakın. SavE işlevinin kullanılması Üründe, daha uzun süre çalışma sağlayan bir akü tasarruf işlevi (SavE) bulunur.

1. İşlevi başlatmak için SavE düğmesine (A) basın.

2. İşlevi durdurmak için SavE düğmesine tekrar basın.

Yeşil LED (B) söner. Zemin koşulları daha yüksek bir çıkış gerektirirse SavE işlevi otomatik olarak durur. Zemin koşulları uygun olduğunda SavE işlevi otomatik olarak çalışır. Yüksek yük işlevi Ürün uzun veya ıslak çimi keserken motor otomatik olarak devri yükseltir. Yüksek yük gerekmediğinde motor, standart moda geri döner. Ürünü durdurma 10 dakika boyunca çalıştırmazsanız ürün otomatik olarak durur. Ürünü görüş alanınızın dışında bırakmadan önce güvenlik anahtarını her zaman 0 konumuna getirin.

1. Motoru durdurmak için motor fren kolunu serbest

2. Kontrol panelindeki AÇMA/KAPAMA düğmesine (A)

basın, yeşil LED (B) söner.

3. Akü kapağını açın ve güvenlik anahtarını 0

4. Aküyü çıkarmak için 2 serbest bırakma düğmesine

basın ve aküyü çekip çıkarın.

1626 - 004 -5. Akünün gücü zayıfsa aküyü şarj edin. Daha fazla bilgi için bkz. Aküyü şarj etme sayfada: 745

Çalıştırma LC 141C Onaylı bir kablo seçme (LC 141C) Not: Birleşik Krallık pazarı için yalnızca ürünle birlikte verilen 16M uzatma kablosunu kullanın. Diğer tüm pazarlar için aşağıdaki bilgilere başvurun. Uzatma kabloları kullanılıyorsa bunların aşağıda yer alan minimum kablo kesitlerine uygun olması gerekir: Voltaj Kablo uzun- luğu Kablo kesiti 220-240 V/ 50 Hz En fazla 20

• Dış mekan ürünü olan Husqvarna için şebeke kabloları ve uzatma kabloları bölgenizdeki onaylı servis noktasında bulunur.

• Yalnızca dış mekanda kullanıma özel tasarlanmış ve aşağıda yer alan teknik özelliklerden birine uyan uzatma kablolarını kullanın: Standart kauçuk (60245 IEC 53), Standart PVC (60227 IEC 53) veya Standart PCP (60245 IEC 57)

• Kablo hasarlıysa tehlikeleri önlemek için üretici, servis noktası veya benzer nitelikte bir kişi tarafından değiştirilmelidir. Ürünü çalıştırma

1. Kolun altındaki sokete bir güç kablosu bağlayın.

2. Güç kablosunu, güç kablosu tutucusuna yerleştirin.

Bkz. Güç kablosu tutucusunu kullanma (LC 141C modeli) sayfada: 738

3. Ürünün arkasında durun.

4. Başlatma engelleyiciyi gevşetin.

5. Motor freni kolunu gidonun yönünde itin.

1626 - 004 - 747Ürünü durdurma

1. Motoru durdurmak için motor fren kolunu serbest

2. Güç kablosunun elektrik şebekesiyle ve ardından

ürünle bağlantısını kesin. DİKKAT: Fişi düz bir doğrultuda çekin. Güç kablosunu çekmeyin. İyi sonuç alma

• Her zaman keskin bıçak kullanın. Kör bıçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin bıçak kör bıçaktan daha az güç kullanır.

• Çim boyunun ⅓'sinden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.

• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin. Bakım Giriş UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamanız gerekir. Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin. Bakım takvimi Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir.

• işaretli bakım işlemleri için bkz. Ürünün üzerindeki güvenlik aletleri sayfada: 737

LC 141iV, LC 141i ve LC 141C Her kulla- nımda Aylık ola- rak Her mev- simde Genel inceleme yapma. X Ürünü temizleme. X Başlatma engelleyiciyi kontrol etme *. X Üründeki güvenlik araçlarının hatalı olmadığından emin olma *. X Kesme donanımını inceleme. X Kesme kapağını inceleme *. X Motor fren kolunu kontrol etme *. X 748 1626 - 004 -Yalnızca LC 141iV ve LC 141i Her kulla- nımda Aylık ola- rak Her mev- simde AÇMA/KAPAMA düğmesinin doğru şekilde çalıştığından ve hatalı olmadığından emin olma.

Aküde hasar kontrolü yapma. X Akü şarjını kontrol etme. X Aküdeki serbest bırakma düğmelerinin doğru şekilde çalıştığından ve akünün ürüne sabitlendiğinden emin olma.

Akü şarj cihazında hasar kontrolü yapma ve cihazın doğru şekilde çalıştığından emin olma.

Akü ile ürün arasındaki bağlantıları kontrol etme. Akü ile akü şarj cihazı arasın- daki bağlantıyı kontrol etme.

• Ürünün üzerindeki somun ve vidaların sıkı olduğundan emin olun.

• Üründeki kabloların hasar görebilecekleri bir konumda olmadığından emin olun. Ürünün temizlenmesi

• Plastik parçaları temiz ve kuru bir bezle temizleyin.

• Ürünü temizlemek için su kullanmayın. Aküye veya motora su girebilir ve üründe kısa devreye veya hasara neden olabilir.

• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.

• Motora doğrudan su tutmayın.

• Yaprak, çim ve kirleri gidermek için fırça kullanın. Aküyü ve şarj cihazını temizlemek için DİKKAT: Aküyü veya akü şarj cihazını suyla temizlemeyin.

• Aküyü akü şarj cihazına yerleştirmeden önce akünün ve akü şarj cihazının temiz ve kuru olduğundan emin olun.

• Akü terminallerini basınçlı hava ile temizleyin veya yumuşak ve kuru bir bez ile silin.

• Akü ve akü şarj cihazının yüzeylerini yumuşak ve kuru bir bezle temizleyin. Kesme donanımını kontrol etme UYARI: LC 141iV ve LC 141i modelleri için: Yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. LC 141C modeli için: Yanlışlıkla çalıştırmayı önlemek için güç kablosunu çıkarın. UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup

olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.

2. Hasarlı veya kör olup olmadığını anlamak için bıçağa

bakın. Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın. Bıçağın sökülmesi ve değiştirilmesi

1. Bıçağı ahşap bir blokla kilitleyin.

2. Bıçak cıvatasını sökün.

1626 - 004 - 7494. Bıçak desteğinde ve bıçak cıvatasında hasar olup olmadığını kontrol edin.

5. Bükülmediğinden emin olmak için motor milini

6. Yeni bıçak taktığınızda bıçağın açılı uçlarını kesme

kapağı yönüne çevirin.

7. Bıçağın, motor milinin orta kısmıyla hizalandığından

8. Bıçağı ahşap bir blokla kilitleyin. Yaylı rondelayı

takıp cıvatayı ve rondelayı 20 Nm torkla sıkın.

9. Bıçağı elinizle çekerek döndürün ve serbestçe

döndüğünden emin olun. UYARI: Ağır hizmet tipi eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

10. Bıçağı test etmek için ürünü çalıştırın. Bıçak doğru

bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır. Sorun giderme Akü Aküdeki LED Neden Çözüm Yeşil LED yanıp sönü- yor. Akü voltajı düşüktür. Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada:

Hata LED'i yanıp sönü- yor. Akünün gücü zayıftır. Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada:

Çalışma ortamındaki sıcaklık çok yüksek veya çok düşüktür. Aküyü -10°C ile 40°C arasındaki sıcaklıklarda kul- lanın. Yüksek voltaj. Şebeke voltajının, ürünün nominal değerler plaka- sındakiyle aynı olduğundan emin olun. Aküyü şarj cihazından çıkarın. 5 saniye bekleyin ve aküyü şarj etmeyi tekrar deneyin. Sorun devam ederse yetkili bir servis noktasıyla görüşün. Hata LED'i yanıyor. Hücreler arasındaki fark çok büyük (1 V). Onaylı bir servis noktasıyla görüşün. 750 1626 - 004 -Akü şarj cihazı Akü şarj cihazındaki LED Neden Çözüm Hata LED'i yanıp sö- nüyor. Çalışma ortamındaki sıcaklık çok yüksek veya çok düşüktür. Akü şarj cihazını 5°C ile 40°C arasındaki sıcaklıklarda kullanın. Hata LED'i yanıyor. Onaylı bir servis noktasıyla görüşün. Kontrol paneli Bu bölümde yer alanların dışındaki sorunlar için servis noktanızla görüşün. Tuş takımı Olası arızalar Olası işlem Hata LED'i yanıp sönü- yor Motor aşırı yüklüdür Kesme yüksekliğini artırın. Bkz. Kesme yüksekliği- ni ayarlama sayfada: 744

Motor devri çok düşüyor ve motor du- ruyor Motor denetleyicisi çok sıcak Motoru durdurun ve soğuyana kadar bekleyin Bıçak engelleniyor Yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. Bıçağın rahat dönebildi- ğinden emin olun. Sorun devam ederse yetkili bir servis noktasıyla görüşün Akü hatası oluştu veya akü sinyali yok Aküyü ürüne doğru şekilde yerleştirin ve akü ko- nektörünü kontrol edin. Aküdeki hata LED'i yanıp sönerse bkz. Akü sayfada: 750

Ürün duruyor Akünün gücü zayıftır Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada:

Akü konektörü arızası Akü konektörünü kontrol edin Taşıma, depolama ve atma Ürünü taşıma konumuna getirme

1. Çim toplama sepetini çıkarın (varsa).

2. Üst koldaki düğmeleri gevşetin ve kolu aşağı doğru

katlayın. 1626 - 004 - 7513. Alt düğmeleri gevşetin.

4. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin

alttaki ucuna getirin.

5. Kolu öne doğru katlayın.

• Ürün içindeki Lityum iyon aküler Tehlikeli Maddeler Kanunu gerekliliklerine tabidir.

• Ticari amaçlı taşımalarda, paketteki ve etiketlerdeki özel gerekliliklere uyulmalıdır.

• Ürünü taşıma için hazırlarken tehlikeli malzeme yönetmeliklerine uyduğunuzdan emin olun. Yerel yönetmelikler uygulanabilir.

• Ürünü taşırken aküyü kesinlikle çıkarın.

• Akü konektörlerine bant yapıştırın ve taşıma sırasında akünün hareket edemeyeceğinden emin olun.

• Taşıma sırasında ürünü bağlayın. Saklama

• Ürünü depolarken aküyü kesinlikle çıkarın.

• Kazaları önlemek için depolama sırasında akünün ürüne bağlı olmadığından emin olun.

• Akü şarj cihazını kapalı ve kuru bir alanda tutun.

• Aküyü ve akü şarj cihazını, nem veya don olmayan kuru bir alanda tutun.

• Depolama sırasında aküyü şarj cihazından ayırın.

• Aküyü, statik elektrik oluşabilecek yerlerde tutmayın. Aküyü metal bir kutuda tutmayın.

• Aküyü, sıcaklığın 5°C ile 25°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.

• Akü şarj cihazını, sıcaklığın 5°C ile 45°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.

• Uzun süreli depolamadan önce akünün %30 - %50 dolu olduğundan emin olun.

• Ürünü, aküyü ve akü şarj cihazını, çocukların ve onaylı olmayan kişilerin erişemeyeceği kilitli bir alanda tutun.

• Uzun süreli depolamadan önce ürünü temizleyin ve ürüne eksiksiz bir bakım yaptırın. Atma Ürün veya ürün ambalajı üzerinde bulunan semboller, bu ürünün evsel atık olarak değerlendirilemeyeceğini belirtir. Elektrikli ve elektronik ekipman, kurtarma için uygun bir geri dönüşüm istasyonuna gönderilmelidir. Bu ürüne doğru önemin verilmesini sağlayarak, çevreye ve insanlara olabilecek potansiyel negatif etkisini önlemeye yardımcı olabilirsiniz, aksi takdirde bu ürünün yanlış atık yönetimi durumunda negatif etkiler meydana gelebilir. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için belediyenize, mahallenizdeki atık hizmetine veya ürünü satın aldığınız mağazaya danışın. Teknik veriler Technical data LC 141iV, LC 141i LC 141iV LC 141i Cutting motor Motor type BLDC (brushless) 36V BLDC (brushless) 36V Motor speed – SavE, rpm 2700 2700 Motor speed – Nominal, rpm 3100 3100 752 1626 - 004 -LC 141iV LC 141i Motor speed – High load, rpm 3700 3700 Motor output – max. kW 0.8 0.8 Motor output – Nominal, kW 0.55 0.55 Drive motor Motor output – Nominal, kW 0.25 NA Self walk speed, km/h 3.0–4.5 NA Speed adjustment levels 4 NA Weight Weight without battery, kg

QC250 Husqvarna 220-240 50 250 QC330 Husqvarna 100–240 50–60 330 QC500 Husqvarna 100–240 50–60 500 Teknik veriler LC 141C LC 141C Motor Motor tipi AC Serisi Motor Motor devri – Nominal, dev/dak. 3200 Güç 1800 W Güç kaynağı Kablolu elektrik Güç kablosu (yalnızca Birleşik Krallık pazarına özel kablo dahil) Kablo türü 16M uzatma kablosu Ağırlık, kg 1,6 Ağırlık Ağırlık, kg 20,4 Gürültü yayma

Ses gücü seviyesi, ölçülmüş dB (A) 93 Ses gücü seviyesi, L

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü yayma seviyesi.

Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1,4 dB (A) şeklindedir. 754 1626 - 004 -LC 141C Operatörün kulağındaki ses basıncı düzeyi, dB (A) 85 Titreşim seviyeleri

2,0 Kesme Kesme yüksekliği, mm 25-70 Kesme genişliği, cm 41 Bıçak, Ürün numarası Collect 5011716-01 Çim torbası kapasitesi, litre 50

Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 0,2 m/sn

şeklindedir. 1626 - 004 - 755AT Uyumluluk Bildirimi AT Uyumluluk Bildirimi Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: +46-36-146500, 2018XXXXXXX ve sonrası seri numaralı HusqvarnaLC 141iV ve LC 141i model çim biçme makineleri ile 2015XXXXXXX sonrası seri numaralı HusqvarnaLC 141Cürününün aşağıdaki KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu beyan eder:

• 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "belirli tehlikeli maddelerin kullanımının kısıtlanmasıyla ilgili" direktif

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif

• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif

• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonları ile ilgili" direktif Gürültü emisyonları ile ilgili bilgi için Teknik veriler bölümüne bakın. HusqvarnaLC 141iV ve LC 141i modellerinin sertifikalandırılmasında aşağıdaki standartlar uygulanmıştır: IEC 60335-2-77:2002, IEC 60335-1:2010+A1:2013, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 62233:2008 HusqvarnaLC 141C modelinin sertifikalandırılmasında aşağıdaki standartlar uygulanmıştır: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2017+A11, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-11:2019 Onaylanmış kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala 2000/14/AT direktifindeki Ek VI'ya göre uyumluluk değerlendirmesi gerçekleştirmiştir. Huskvarna, 2020-10-13 Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu.) Türk ithalat şirketi daha fazla bilgi için temas edilecek: Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş. Suadiye Mh. Bağdat Cd. No:455/4 Kadıköy – 34740 İstanbul / Türkiye Telefon: +90 216 519 88 82 Faks: +90 216 519 88 78 info@cullas.com.tr
