KASUTUSJUHEND LC 141C HUSQVARNA

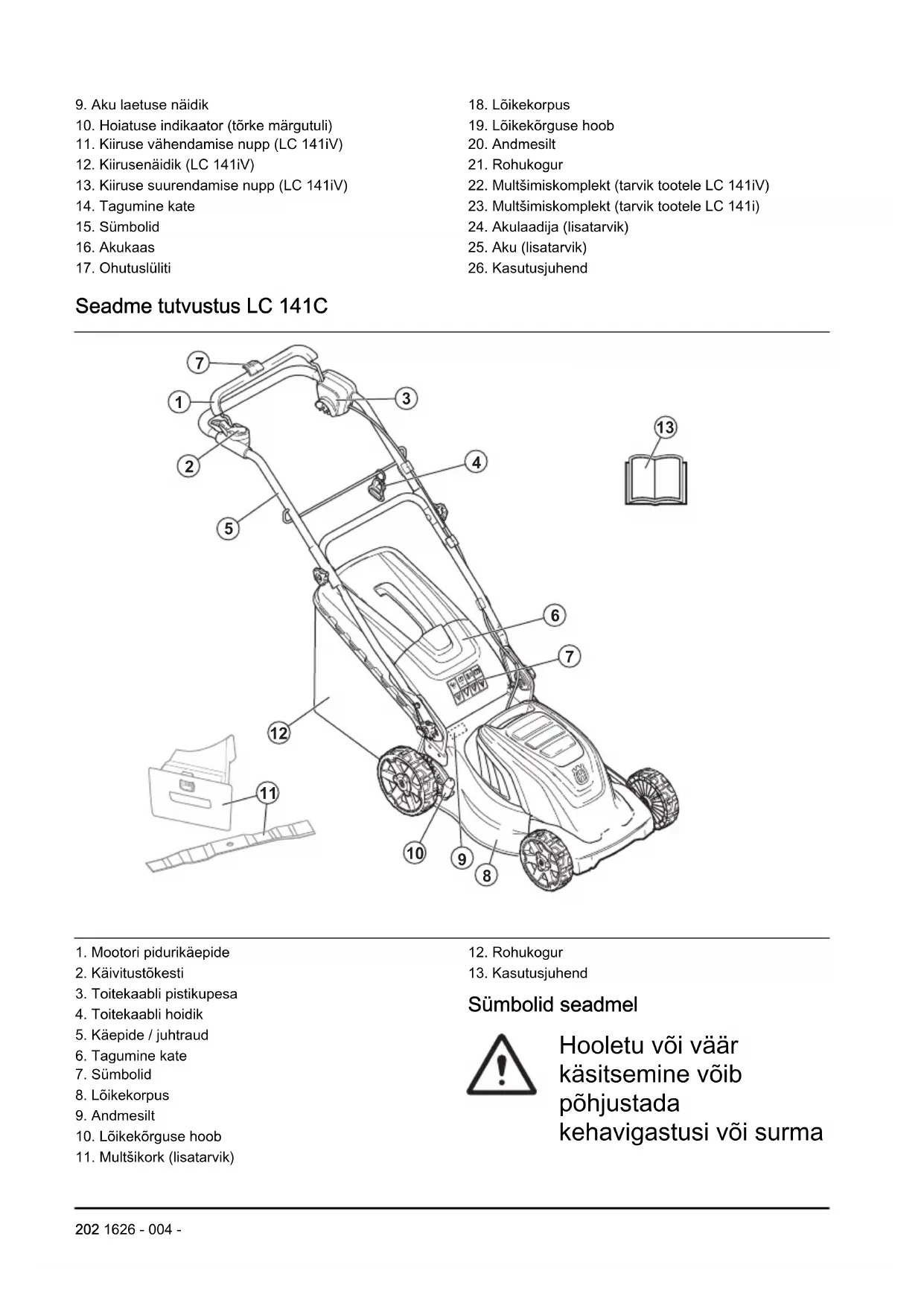

4. Käepide / juhtraud

6. Sisse- ja väljalülitusnupp

1626 - 004 - 2019. Aku laetuse näidik

10. Hoiatuse indikaator (tõrke märgutuli)

11. Kiiruse vähendamise nupp (LC 141iV)

12. Kiirusenäidik (LC 141iV)

13. Kiiruse suurendamise nupp (LC 141iV)

19. Lõikekõrguse hoob

5. Käepide / juhtraud

10. Lõikekõrguse hoob

Sümbolid seadmel Hooletu või väär käsitsemine võib põhjustada kehavigastusi või surma 202 1626 - 004 -kasutajale või juuresolijaile. Enne seadme kasutamist lugege kasutusjuhend läbi ja veenduge, et oleksite juhistest aru saanud. Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses. Olge ettevaatlik - lenduvad esemed ning tagasipõrkumise oht. Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal. Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal. Enne seadme hooldustööde alustamist eemaldage ohutuslüliti. (mudel LC 141iV/ LC 141i) Enne seadme hooldustööde alustamist lahutage see vooluvõrgust. (mudel LC 141C) IPX1 – seade on kaitstud tilkuva vee eest (mudel LC 141iV/ LC 141i) IPX4 – seade on kaitstud pritsiva vee eest (mudel LC 141C) Seadet ei tohi jätta vihma kätte (mudel LC 141iV/LC 141i) Hoiatus! Ärge sõitke seadmega üle toitekaabli, võite saada elektrilöögi või seadet kahjustada. (mudel LC 141C) Toode vastab ELi kehtivatele direktiividele. Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Seadme müratase on ära toodud tehniliste andmete peatükis ja etiketil. Alalisvool. 36 V Topeltisolatsioon. 1626 - 004 - 203Toimetage seade elektri- ja elektroonika- jäätmete ring- lussevõtukes- kusesse. (Keh- tib vaid Euroo- pas) Mudeli LC 141iV/ LC 141i käivi- tusprotseduur: vajutage sisse- ja väljalülitus- nuppu, avage käivitustõkesti, vajutage moo- tori pidurikäepi- de alla. Mudeli LC 141C käivitusprotseduur: avage käivitustõkesti, vajutage mootori pidurikäepide alla. Seiskamiseks vabastage mootori pidurikäepide. Aeglane Kiire Skannitav kood Märkus: Ülejäänud seadmel toodud sümbolid/ tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele. Tootevastutus Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;

• toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt. Ohutus Ohutuse määratlused Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis. HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu. ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu. Märkus: Tähistab antud olukorras vajalikku lisateavet. Üldised ohutuseeskirjad HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused. 204 1626 - 004 -• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.

Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

Olge alati ettevaatlik ja kasutage tervet mõistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.

Arvestage, et teiste isikute ja nende varaga seotud õnnetuste korral kannab vastutust seadme kasutaja.

Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.

Ärge kunagi lubage lastel või nende juhistega mittetutvunud inimestel seadet kasutada. Kohalikud kehtivad eeskirjad võivad piirata kasutaja lubatud vanust

Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.

Ärge kasutage toodet, kui see on kahjustatud.

Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud. Tööala ohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Enne toote kasutamist eemaldage tööalalt oksad ja kivid.

Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja 1626 - 004 - 205esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.

Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).

Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.

Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.

Muru niitmine kallakutel võib olla ohtlik. Ärge niitke väga järskudel nõlvadel. Ärge kasutage toodet alal, mille kalle ületab 15°

Kaldpinnal suunda muutes olge äärmiselt ettevaatlik. Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.

Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses. Tööohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.

Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid lk

Toodet ei tohi kasutada vihma käes või märjas keskkonnas. Toote sisse pääsenud vesi suurendab elektrilöögi ohtu.

Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.

Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.

Kui lõiketera puutub kokku mõne esemega või esineb

1626 - 004 -vibratsioon, peatage toode viivitamatult. Seisake mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku (mudel LC 141iV ja LC 141i) või lahutage toitekaabel (mudel LC 141C). Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.

Kui mootor töötab, ärge kinnitage kunagi mootori pidurikäepidet püsivalt käepideme külge.

Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.

Olge toote kasutamisel alati toote taga.

Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.

Kui mootor on käivitatud, ärge kallutage toodet.

Olge toote tagasisuunas tõmbamisel ettevaatlik.

Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja seade üles tõsta, seisake esmalt mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku (mudel LC 141iV ja LC 141i) või lahutage toitekaabel (mudel LC 141C).

Ärge kõndige toote kasutamise ajal tagurpidi.

Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusa-, kivi- ja asfaltkattega teedel.

Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal kõndige.

Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.

Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks. Ohutusjuhised kasutamisel Isikukaitsevahendid HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole. 1626 - 004 - 207• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.

Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades. Toote ohutusseadised HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.

• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta. Lõikeosa katte kontrollimine Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes. Mootori pidurikäepide Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub. Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootori pidurikäepide. Kui mootor kolme sekundi jooksul ei seisku, laske mootoripidurit Husqvarna volitatud hooldustöökojas reguleerida. Ohutuslüliti (mudelid LC 141iV ja LC 141i) Ohutuslüliti asub akukaane all. Ohutuslüliti abil ühendatakse aku, mis varustab mootori toitega.

• Ohutuslüliti kontrollimiseks käivitage ja seisake mootor.

• Kui ohutuslüliti on töökorras, siis käivitub mootor üksnes lüliti keeramisel asendisse 1. Käivitustõkesti kontrollimine Kontrollige, kas käivitustõkesti takistab mootori tööd.

1. Lükake mootori pidurikäepidet juhtraua suunas.

Käivitustõkesti peatab liikumise.

2. Lükake käivitustõkesti välja.

3. Laske käivitustõkesti lahti ja veenduge, et see läheks

tagasi lähteasendisse. Toitekaabli hoidiku kasutamine (mudel LC 141C) Toitekaabli hoidik vähendab koormust pistikupesale ja toitekaablile. Samuti vähendab toitekaabli hoidik teie kukkumise ohtu.

1. Moodustage toitekaabliga väike silmus.

2. Asetage silmus toitekaabli hoidiku ava sisse.

3. Asetage silmus ümber konksu.

1626 - 004 -4. Tõmmake toitekaablit, et silmus ümber konksu pingule tõmbuks. Aku ohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Kasutage seotud Husqvarna toodete toiteallikana alati üksnes Husqvarna taaslaetavaid akusid. Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana.

Ärge kasutage mittetaaslaetavaid akusid.

Elektrilöögioht! Ärge ühendage akuklemme võtmete, müntide, kruvide või muude metallesemetega. See võib tekitada akus lühise.

Ärge asetage esemeid aku õhuavade sisse ja ette.

Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib plahvatada ja põhjustada põletusi ja/või keemilisi põletusi.

Vältige aku kokkupuudet vihma ja märja keskkonnaga.

Vältige aku kokkupuudet mikrolainete ja kõrgsurvega.

Ärge demonteerige ega lõhkuge akut.

Aku lekke korral vältige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seejärel pöörduge arsti poole.

Kasutage akut keskkonnas, mille temperatuur jääb vahemikku –10 kuni 40 °C.

Ärge puhastage akut või akulaadijat veega. Vt jaotist Aku ja akulaadija puhastamine lk 220

Ärge kasutage defektset või kahjustatud akut.

Ladustage akusid metallesemetest (nt naelad, mündid, ehted) eemal. Akulaadija ohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused. 1626 - 004 - 209• Kasutage Husqvarna asendusakude laadimiseks ainult QC akulaadijaid.

Elektrilöögi ja lühise oht. Ärge asetage esemeid laadija õhuavade sisse ja ette. Ärge püüdke akulaadijat lahti monteerida. Ärge ühendage laadija klemme metallesemete külge. Kasutage heakskiidetud võrgupistikupesa.

Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kahjustuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle toote kasutamist nõu oma arsti ja implantaadi valmistajaga.

Kontrollige regulaarselt, kas akulaadija toitejuhe on kahjustada saanud ja kas sellel on pragusid.

Ärge tõstke akulaadijat toitejuhtmest hoides. Akulaadija võrgupistikupesast lahutamiseks tõmmake pistikut. Ärge tõmmake toitejuhet.

Vältige toitejuhtme ja pikendusjuhtme kokkupuudet vee, õli ja teravate servadega. Jälgige, et juhe ei jääks uste, väravate jms vahele. See võib põhjustada laadija sattumise pinge alla.

Ärge puhastage akulaadijat veega.

Akulaadijat võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad akulaadijat ohutult ning mõistavad seotud ohtusid. Lapsed ei tohi akulaadijaga mängida. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Ärge katke akulaadijat. Suitsu või tule tekke korral eemaldage pistik akulaadijast.

Ärge kunagi kasutage defektset või kahjustunud akulaadijat.

Laadige akut ainult hea õhuvahetusega siseruumis ja

1626 - 004 -päikesevalguse eest kaitstuna. Ärge laadige akut märjas keskkonnas. Toitekaabli ohutus Mudel LC 141C.

Soovitatav on paigaldada rikkevoolukaitse, mille rakendumise voolutugevus ei ole suurem kui 30 mA. Kuid isegi rikkevoolukaitse paigaldamine ei garanteeri 100% ohutust ja seetõttu tuleb alati järgida turvalise töötamise põhimõtteid. Kontrollige rikkevoolukaitset iga kord, kui seda kasutate.

Kui toitekaablile tekib sisselõige või selle isolatsioon saab kahjustada, lahutage seade kohe toitevõrgust.

Ärge puudutage sisselõikega või kahjustatud isolatsiooniga toitekaablit enne, kui seade on vooluvõrgust lahutatud.

Ärge parandage sisselõikega või kahjustatud isolatsiooniga toitekaablit. Asendage kaabel uuega. Ohutusjuhised hooldamisel HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Mudel LC 141iV, LC 141i: Hooldustööde ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0 ja eemaldage aku. Enne hooldustööde alustamist oodake vähemalt viis sekundit.

Mudel LC 141C: Hooldustööde ajal seadme juhusliku käivitumise vältimiseks lahutage toitekaabel.

Toote kasutusea tõstmiseks ja õnnetuste ohu vähendamiseks tehke kõik hooldustööd korrektselt. Laske professionaalsed parandustööd teha volitatud hooldustöökojas. Lisateavet küsige lähimast hooldustöökojast.

Hooldage toodet ainult selle kasutusjuhendi järgi. Keerukamad tööd laske teostada volitatud hooldustöökojas.

Lõikeosa käsitsedes kandke alati tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

Parima ja ohutuima töö tagamiseks hoidke lõikeservad teravana ja puhtana.

Laske hooldustöökojas toodet korrapäraselt kontrollida ning teha vajalikke seadistamisi ja parandusi.

Asendage kahjustatud, kulunud ja katkised osad. 1626 - 004 - 211• Järgige tarvikute vahetamise juhiseid. Kasutage ainult tootja valmistatud tarvikuid.

Kui toodet ei kasutata, eraldage toode, aku ja akulaadija ning hoidke neid kuivas ja lukustatud siseruumis. Veenduge, et lastel ja ilma vastava volituseta kõrvalistel isikutel puuduks juurdepääs tootele, akule ja akulaadijale. Kokkupanek Sissejuhatus HOIATUS: Enne toote kokkupanemist lugege läbi ohutust puudutav peatükk. HOIATUS: Mudel LC 141iV, LC 141i: Kokkupanemise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit. Mudel LC 141C: Kokkupanemise ajal seadme juhusliku käivitumise vältimiseks lahutage toitekaabel. Käepideme kokkupanek

1. Lükka kruvi (A) läbi käepideme (B), plastseibi (C) ja

3. Lükka kruvi (F) läbi seibi (G) ja käepideme

4. Keera nupp (H) täiesti kinni.

5. Asetage alumise käepideme avad kohakuti juhtraua

avadega ning paigaldage poldid, seibid ja nupud. Keerake nupud korralikult kinni.

6. Kinnitage kaablid kaablihoidikute abil käepideme

külge. Märkus: Veenduge, et kaablid poleks liigselt pingul. Kui kaablid on liiga pingul, võivad need käepideme transportasendisse pööramisel kahjustada saada. 212 1626 - 004 -7. Asetage kaablid ümber käepideme all oleva konksu. Käepideme kõrguse reguleerimine

1. Keerake alumised hoovad lahti.

2. Eemaldage vasakult ja paremalt küljelt nupp, seib ja

3. Käepideme saab seada 2 eri kõrgusele. Asetage

kruvi ühte kahest august vasakul ja paremal küljel.

4. Paigaldage kruvid, seibid ja nupud.

5. Liigutage nuppusid üles käepideme suunas, kuni

need peatuvad ja kostub klõpsatus. Keerake nupud korralikult kinni. Rohukoguri kokkupanek

1. Lükake kaks transportkatet välja ja alla.

2. Asetage rohukoguri ülemine osa rohukoguri alumise

osa peale. Kinnitage rohukoguri raam klambritega.

3. Kergitage tagakaant.

4. Kinnitage rohukoguri konksud raami ülaservale.

Multšimiskomplekti kokkupanek

1. Kergitage tagakaant ja eemaldage rohukogur.

1626 - 004 - 2132. Asetage multšikork rohu väljaviskekanalisse.Multšikork tüüp A on ette nähtud LC 141i ja LC 141Cjaoks. Tüüp B on ette nähtud LC 141iV jaoks.

3. Sulgege tagakaas.4. Asendage lõiketera kombiteraga, vt

Lõiketera eemaldamine ja vahetamine lk 220

Töö Sissejuhatus HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutavjaotis. Husqvarna Connect Husqvarna Connect on mobiilsideseadmetele mõeldudtasuta rakendus. Rakendus Husqvarna Connect annabteie Husqvarna tootele lisafunktsionaalsuse:• Täiendav tooteteave.• Toote osade ja hoolduse alane teave ja abi. Toote Husqvarna Connect kasutamise alustamine 1. Laadige Husqvarna Connect rakendus omamobiilsideseadmesse.2. Registreeruge Husqvarna Connect rakenduses.3. Toote ühendamiseks ja registreerimiseks järgigeHusqvarna Connect rakenduse juhiseid. Toote seadmine tööasendisse Kui käepide asub transport- ja hoiuasendis (vt Muruniiduki seadmine transportasendisse lk 222 ), tehkekäepideme tööasendisse seadmiseks järgmist.1. Tõstke käepidet, kuni alumine käepide lukustubtööasendisse.2. Liigutage alumisi nuppe üles käepideme suunas,kuni need peatuvad ja kostub klõpsatus.3. Keerake nupud kinni.214 1626 - 004 -4. Tõstke ülemine käepide üles ja keerake nupud kinni. Lõikamiskõrguse reguleerimine

1. Lõikamiskõrguse suurendamiseks tõmmake

lõikamiskõrguse hooba tagasisuunas.

2. Lõikamiskõrguse vähendamiseks lükake

lõikamiskõrguse hooba edasisuunas.

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad. Aku HOIATUS: Enne aku kasutamist lugege läbi ohutust puudutav jaotis ja veenduge, et oleksite kõigest aru saanud. Samuti tuleb läbi lugeda aku ja akulaadija kasutusjuhend ning veenduda, et kogu teave on arusaadav. Aku olek Ekraanil kuvatakse aku järelejäänud mahtuvus ja akuga seotud mis tahes probleemid. Aku mahtuvus kuvatakse viie sekundi jooksul pärast seadme väljalülitamist või akunäidiku nupu vajutamisel. Akul olev hoiatussümbol süttib tõrke ilmnemisel. Vt jaotist Aku lk 221

LED-tuled Aku olek Kõik LED-tuled põlevad Täis (75–100%). LED 1, LED 2, LED 3 põ- levad Aku on laetud 50–75% LED 1, LED 2 põlevad Aku on laetud 25–50% LED 1 põleb Aku on laetud 0–25% LED 1 vilgub Aku on tühi. Laadige akut. Aku laadimine Enne esimest kasutuskorda laadige aku täis. Kliendile tarnimisel on aku laetud üksnes 30% ulatuses. Märkus: Akulaadija tuleb ühendada tüübisildil näidatud pinge ja sagedusega võrku. Aku laadimist ei toimu, kui aku temperatuur on üle 50 °C. Enne laadimise alustamist langetab akulaadija aku temperatuuri vajalikule tasemele.

1. Ühendage akulaadija toitejuhtme üks ots akulaadija

2. Ühendage akulaadija toitejuhtme teine ots

maandatud võrgupistikupesasse. Akulaadijal olev roheline märgutuli vilgub üks kord. 1626 - 004 - 2153. Asetage aku akulaadijasse. Kui aku on akulaadijaga õigesti ühendatud, süttib laadijal roheline tuli.

4. Kui aku kõik märgutuled põlevad, on aku täis. Ärge

laadige akut kauem kui 24 tundi.

5. Akulaadija toitejuhtme võrgupistikupesast

lahutamisel tõmmake pistikust, mitte juhtmest.

6. Eemaldage aku laadijast.

Aku laadimisolek Husqvarna Liitium-ioonakut saab laadida ja kasutada kõikidel laadimistasemetel. Aku ei ole kahjustunud. Täis laetud aku ei tühjene, kui aku laadijasse jätta. LED-näidik Laadimisolek LED 1 vilgub 0–25% LED 1 põleb, LED 2 vilgub 25–50% LED 1, LED 2 põlevad, LED 3 vilgub 50–75% LED 1, LED 2, LED 3 põ- levad, LED 4 vilgub 75–100% LED 1, LED 2, LED 3, LED 4 põlevad Täielikult laetud LC 141iV Ja LC 141i kasutamine Seadme käivitamine

4. Vajutage juhtimispaneelil nuppu ON/OFF (A) ja

5. Avage käivitustõkesti.

6. Lükake mootori pidurikäepidet juhtraua suunas.

Veo kasutamine ratastel

• Mudel LC 141iV. Veo alustamiseks tõmmake veo käepidet juhtraua suunas.

• Veokiiruse määramiseks neljas astmes vajutage + ja - nuppe.

• Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele. SavE funktsiooni kasutamine Toode on varustatud akusäästufunktsiooniga (SavE), mis pikendab aku tööiga.

1626 - 004 -1. Funktsiooni käivitamiseks vajutage SavE nuppu (A). Süttib roheline LED-tuli.

2. Funktsiooni peatamiseks vajutage uuesti SavE

nuppu. Roheline LED-tuli (B) kustub. Kui maapinna tingimused nõuavad suuremat võimsust, seiskub SavE funktsioon automaatselt. Kui maapinna tingimused seda lubavad, käivitub SavE funktsioon automaatselt. Suure koormuse funktsioon Kui seade niidab märga või pikka rohtu, suureneb mootori pöörete arv minutis automaatselt. Kui koormus langeb, lülitub mootor automaatselt tagasi tavarežiimile. Toote seiskamine Kui seadet 10 minuti jooksul ei kasutata, seiskub see automaatselt. Enne toote järelevalveta jätmist keerake ohutuslüliti alati asendisse 0.

1. Mootori seiskamiseks vabastage mootori

2. Vajutage juhtpaneelil ON/OFF nuppu (A) ja roheline

3. Avage akukaas ja keerake ohutuslüliti asendisse 0.

4. Aku eemaldamiseks vajutage kahte vabastusnuppu

ja tõmmake aku välja.

5. Laadige akut, kui see on tühjenenud. Lisateavet

LC 141C kasutamine Heakskiidetud kaabli valimine (LC 141C) Märkus: Ühendkuningriigi turul tohib kasutada ainult toote tarnekomplekti kuuluvat 16M pikenduskaablit. Kõikide teiste turgude korral lugege alltoodud teavet. Kui kasutate pikenduskaableid, peavad need vastama allpool tabelis toodud minimaalsetele ristlõigetele. Pinge Juhtme pik- kus Ristlõige 220–240V / 50Hz kuni 20 m 1,5 mm

• Toite- ja pikenduskaableid saate Husqvarna välistingimustes kasutatavate toodete kohalikust volitatud hooldustöökojast.

• Kasutage ainult spetsiaalselt õues kasutamiseks ettenähtud pikenduskaableid, mis vastavad ühele alljärgnevatest spetsifikatsioonidest: tavaline kummi (60245 IEC 53), tavaline PVC (60227 IEC 53) või tavaline PCP (60245 IEC 57) 1626 - 004 - 217• Kui toitekaabel on kahjustunud, tuleb see lasta ohu vältimiseks tootjal, tema hooldusesindusel või samaväärse kvalifikatsiooniga isikul välja vahetada. Seadme käivitamine

1. Ühendage toitekaabel käepideme all olevasse

4. Avage käivitustõkesti.

5. Lükake mootori pidurikäepidet juhtraua suunas.

1. Mootori seiskamiseks vabastage mootori

2. Lahutage toitekaabel vooluvõrgust ja seejärel

seadmest. ETTEVAATUST: Tõmmake pistik välja sirgelt. Ärge tõmmake toitejuhet. Hea tulemuse saavutamine

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.

• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.

• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.

1626 - 004 -Hooldamine Sissejuhatus HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk. Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta. Hooldusskeem Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata. Tärniga (*) tähistatud hooldustööde kohta vt Toote ohutusseadised lk 208

LC 141iV, LC 141i ja LC 141C Igal ka- sutuskor- ral Üks kord kuus Igal aas- taajal Tehke üldkontroll. X Puhastage toode. X Kontrollige käivitustõkestit*. X Veenduge, et toote ohutusseadistel poleks defekte*. X Kontrollige lõikeosa. X Kontrollige lõikekatet*. X Kontrollige mootori pidurikäepidet*. X Ainult LC 141iV ja LC 141i Igal ka- sutuskor- ral Üks kord kuus Igal aas- taajal Veenduge, et ON/OFF nupp töötaks korralikult ja sellel poleks defekte. X Veenduge, et akul poleks kahjustusi. X Kontrollige aku laetust. X Veenduge, et aku vabastusnupud töötaksid korralikult ning et aku lukustuks kindlalt seadme külge.

Veenduge, et akulaadijal poleks kahjustusi ja et see töötaks korrektselt X Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.

Üldkontrolli läbiviimine

• Veenduge, et toote mutrid ja kruvid oleksid pingutatud.

• Veenduge, et toote juhtmed ei oleks sellises asendis, kus need võiksid kahjustada saada. Toote puhastamine

• Puhastage plastosi puhta ja kuiva lapiga.

• Ärge puhastage seadet veega. Vesi võib pääseda aku või mootori sisse ja põhjustada lühise või kahjustada toodet.

• Ärge kasutage seadme puhastamiseks survepesurit.

• Ärge valage vett otse mootorile.

• Eemaldage lehed, muru ja pori harja abil. 1626 - 004 - 219Aku ja akulaadija puhastamine ETTEVAATUST: Ärge puhastage akut või akulaadijat veega.

• Enne aku asetamist akulaadijasse veenduge, et aku ja akulaadija oleksid puhtad ja kuivad.

• Puhastage akuklemmid suruõhu või pehme ja kuiva riidelapiga.

• Puhastage aku ja akulaadija välispinnad pehme ja kuiva riidelapiga. Lõikeosa kontrollimine HOIATUS: Mudel LC 141iV ja LC 141i: Juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit. Mudel LC 141C: Juhusliku käivitumise vältimiseks lahutage toitekaabel. HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes.

Kahjustatud lõikeosa tuleb alati välja vahetada.

2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada. Lõiketera eemaldamine ja vahetamine

1. Lukustage lõiketera mõne puuklotsiga.

2. Eemaldage lõiketera polt.

3. Eemaldage lõiketera.

4. Eemaldage lõiketera tugi ja polt ning kontrollige, kas

5. Kontrollige mootori võlli ja veenduge, et see poleks

6. Uue lõiketera kinnitamisel suunake nurksed otsad

7. Veenduge, et lõiketera ja mootori võlli kese oleksid

8. Lukustage lõiketera mõne puuklotsiga. Kinnitage

vedruseib ning pingutage polti ja seibi pingutusmomendiga 20 Nm.

9. Keerake tera käega, veendumaks, et see pöörleb

vabalt. HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

10. Tera katsetamiseks käivitage toode. Kui tera on

valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Tõrke LED-tuli vilgub Aku on tühjenenud. Laadige aku. Vt jaotist Aku laadimine lk 215

Töökeskkonna temperatuur on liiga kõrge või liiga madal. Kasutage akut keskkonnas, mille temperatuur jääb vahemikku –10 kuni 40 °C. Ülepinge. Veendu, et toiteallika võrgupinge vastaks toote mudeli etiketil märgitule. Eemaldage aku laadijast. Oodake viis sekundit ja proovige akut uuesti laadida. Probleemi püsimisel pöördu volitatud hooldustöökoja poole. Tõrke LED-tuli põleb. Elementide erinevus on liiga suur (1 V). Pöörduge volitatud hooldustöökoja poole. Akulaadur Akulaadija LED-tuli Põhjus Lahendus Tõrke LED-tuli vilgub Töökeskkonna temperatuur on lii- ga kõrge või liiga madal. Kasutage akulaadijat keskkonnas, mille temperatuur jääb vahemikku 5 kuni 40 °C. Tõrke LED-tuli põleb. Pöörduge volitatud hooldustöökoja poole. Juhtpaneel Selles jaotises mitte loetletud probleemide korral pöörduge hooldustöökoja poole. Klahvistik Võimalikud tõrked Võimalik lahendus Tõrke LED-tuli vilgub Mootori ülekoormus Suurendage lõikamiskõrgust. Vt jaotist Lõikamis- kõrguse reguleerimine lk 215

Mootori kiirus langeb liigselt ja moo- tor seiskub Mootori juhtseade on liiga kuum Seisake mootor ja oodake, kuni see on jahtunud Lõiketera liikumine on takistatud Juhusliku käivitumise vältimiseks keerake ohutus- lüliti asendisse 0, eemaldage aku ja oodake vähe- malt viis sekundit. Veenduge, et lõiketera saaks vabalt pöörelda. Probleemi püsimise korral võtke ühendust volitatud hooldustöökojaga Aku tõrge või aku signaali pole Asetage aku õigesti seadmesse ja kontrollige aku- konnektorit. Kui aku tõrke LED-tuli vilgub, vt Aku lk

1626 - 004 - 221Klahvistik Võimalikud tõrked Võimalik lahendus Seade seiskub Aku on tühjenenud Laadige aku. Vt jaotist Aku laadimine lk 215

Akukonnektori tõrge Kontrollige akukonnektorit Transportimine, hoiulepanek ja utiliseerimine Muruniiduki seadmine transportasendisse

1. Eemaldage rohukogur (kui paigaldatud).

2. Keerake lahti ülemise käepideme nupud ja pöörake

3. Keerake alumised hoovad lahti.

4. Liigutage nupud toote vasakul ja paremal küljel

olevatesse soonetesse.

5. Keerake käepide ettepoole.

• Liitium-ioonakudele kehtivad ohtlike kaupade veonõuded.

• Kaubandusliku transpordi korral tuleb järgida pakendamise ja märgistamise erinõudeid.

• Toote transportimiseks ettevalmistamisel järgige kindlasti ohtlikele ainetele kehtivaid eeskirju. Kehtida võivad ka kohalikud eeskirjad.

• Transpordi ajaks tuleb aku alati eemaldada.

• Katke akukonnektorid isoleerteibiga ja veenduge, et aku ei saaks transportimise ajal liikuma hakata.

• Kinnitage seade transportimise ajaks. Hoiustamine

• Hoiustamise ajaks tuleb aku alati eemaldada.

• Õnnetuste vältimiseks veenduge, et aku ja seade poleks hoiustamise ajal ühendatud.

• Hoidke akulaadijat suletud ja kuivas kohas.

• Hoidke akut ja akulaadijat kuivas kohas, kus pole niiskust ja miinuskraade.

• Ladustamise ajaks lahutage aku akulaadija küljest.

• Ärge hoidke akut kohas, kus võib tekkida staatiline elekter. Ärge hoidke akut metallkastis.

• Hoidke akut kohas, mille temperatuur jääb vahemikku 5 kuni 25 °C, ja kuhu ei paista otsene päikesevalgus.

• Hoidke akulaadijat kohas, mille temperatuur jääb vahemikku 5 kuni 45 °C, ja kuhu ei paista otsene päikesevalgus.

• Enne aku pikemaajalist hoiustamist laadige see 30– 50% ulatuses täis.

• Hoidke seadet, akut ja akulaadijat suletud ruumis, kuhu ei pääse lapsed ja volitamata kõrvalised isikud.

• Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus. Kõrvaldamine Tootel või selle pakendil olevad sümbolid viitavad, et toodet ei tohi visata olmeprügi hulka. See tuleb toimetada ettenähtud vastuvõtupunkti, kus elektri- ja elektroonikaseadmed võetakse uuesti ringlusesse. Hoolitsedes toote eest õigel viisil aitate vähendada võimalikke negatiivseid mõjusid keskkonnale ja inimestele, mis võivad avalduda toote vale käitlemise korral. Lisateabe saamiseks toote ringlussevõtu kohta

224 1626 - 004 -LC 141C Võimsus 1800 W Toiteallikas Elektrikaabel Toitekaabel (tarnekomplektis ainult Ühendkuningriigi turul) Kaabli tüüp 16M pikenduskaabel Kaal, kg 1,6 Mass Kaal, kg 20,4 Müraemissioon

Helitugevuse tase, dB(A) 93 Müravõimsustase, garanteeritud L

Helirõhutase kasutaja kõrva juures, dB(A) 85 Vibratsioonitase

2,0 Lõikamine Lõikekõrgus, mm 25–70 Niitmislaius, cm 41 Lõiketera, artikli number Kogur 5011716-01 Kogumiskoti maht, liitrit 50

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

Müra rõhutaseme kohta toodud andmete statistiline dispersioon (standardhälve) on 1,4 dB(A).

Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 0,2 m/s

1626 - 004 - 225EÜ vastavusdeklaratsioon EÜ vastavusdeklaratsioon Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: +46-36-146500 kinnitab, et muruniidukid Husqvarna LC 141iV ja LC 141i alates seerianumbrist 2018XXXXXXX ja Husqvarna LC 141C alates seerianumbrist 2015XXXXXXX vastavad nõuetele, mis on esitatud NÕUKOGU DIREKTIIVIS:

• 2011/65/EL (8. juuni 2011), teatavate ohtlike ainete kasutamise piiramise kohta;

• 2006/42/EÜ (17. mai 2006), masinadirektiiv;

• 2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiiv;

• 2000/14/EÜ (8. mai 2000), müradirektiiv. Mürataseme kohta leiad teavet tehniliste andmete peatükist. Husqvarna LC 141iV ja LC 141isertifitseerimise jaoks on rakendatud järgmisi standardeid: IEC 60335-2-77:2002,
