NÁVOD K OBSLUZE LC 141C HUSQVARNA

• 1626 - 004 -Obsah Úvod p. 59
• Bezpečnost p. 62
• Montáž p. 70
• Provoz p. 72
• Údržba p. 77
• Odstraňování problémů p. 79
• Přeprava, skladování a likvidace p. 80
• Technické údaje p. 82

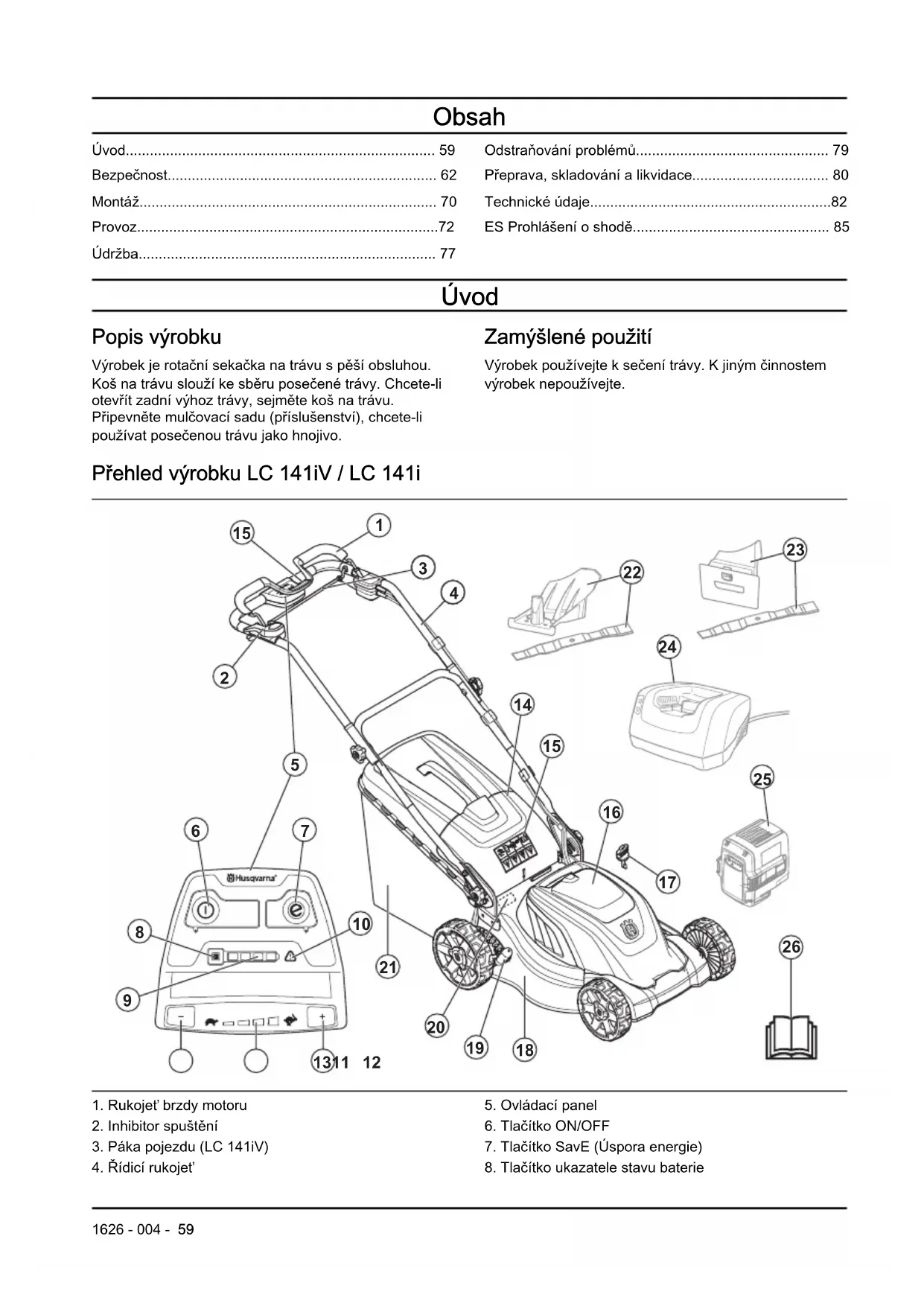

• ES Prohlášení o shodě Úvod Popis výrobku Výrobek je rotační sekačka na trávu s pěší obsluhou. Koš na trávu slouží ke sběru posečené trávy. Chcete-li otevřít zadní výhoz trávy, sejměte koš na trávu. Připevněte mulčovací sadu (příslušenství), chcete-li používat posečenou trávu jako hnojivo. Zamýšlené použití Výrobek používejte k sečení trávy. K jiným činnostem výrobek nepoužívejte. Přehled výrobku LC 141iV / LC 141i p. 85

2. Inhibitor spuštění

3. Páka pojezdu (LC 141iV)

7. Tlačítko SavE (Úspora energie)

8. Tlačítko ukazatele stavu baterie

11. Tlačítko snížení rychlosti (LC 141iV)

12. Ukazatel rychlosti (LC 141iV)

13. Tlačítko zvýšení rychlosti (LC 141iV)

17. Bezpečnostní klíček

18. Kryt žacího ústrojí

19. Páka pro nastavení výšky sečení

22. Mulčovací sada (příslušenství pro model LC 141iV)

23. Mulčovací sada (příslušenství pro model LC 141i)

24. Nabíječka baterie (příslušenství)

25. Baterie (příslušenství)

26. Návod k používání

2. Inhibitor spuštění

3. Zásuvka napájecího kabelu

4. Držák napájecího kabelu

8. Kryt žacího ústrojí

10. Páka pro nastavení výšky sečení

11. Mulčovací vložka (příslušenství)

13. Návod k používání

Symboly na výrobku Pokud není výrobek používán obezřetně a řádně, může dojít k zranění nebo 60 1626 - 004 -usmrcení obsluhy či osob v okolí. Přečtěte si návod k používání a nepoužívejte stroj, pokud mu zcela nerozumíte. Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata. Pozor na odvržené a odražené předměty. Varování: Ruce a nohy udržujte mimo dosah rotujícího nože. Varování: Ruce a nohy udržujte mimo dosah rotujících částí. Před prováděním údržby výrobku vyjměte bezpečnostní klíček. (model LC 141iV/ LC 141i) Před prováděním údržby výrobku jej odpojte od elektrické sítě. (model LC 141C) IPX1 – Výrobek má ochranu proti kapající vodě (model LC 141iV/ LC 141i) IPX4 – Výrobek má ochranu proti stříkající vodě (model LC 141C) Na výrobek nesmí pršet (model LC 141iV/ LC 141i) Varování: Dávejte pozor, abyste nepřejeli přes kabel napájení a nepřesekli jej. Může to způsobit úraz elektrickým proudem nebo poškození výrobku. (model LC 141C) Tento výrobek vyhovuje platným směrnicím EU. Emise hluku do okolí dle direktivy Evropského společenství. Emise produktu jsou uvedeny v kapitole Technické údaje a na štítku. Stejnosměrný proud. 36V Dvojitá izolace. 1626 - 004 - 61Odevzdejte vý- robek na sběr- ném místě elektrických a elektronic- kých zařízení. (Platí pouze pro Evropu) Startovací pro- ces pro model LC 141iV/ LC 141i: stis- kněte tlačítko ON/OFF, po- volte inhibitor spuštění, za- tlačte rukojeť brzdy motoru směrem dolů. Startovací proces pro model LC 141C: povolte inhibitor spuštění, zatlačte rukojeť brzdy motoru směrem dolů. Uvolněním rukojeti brzdy motoru zastavíte. Pomalu Rychle Skenovatelný kód Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro určité obchodní trhy. Odpovědnost za výrobek Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce. VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce. Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci. Obecné bezpečnostní pokyny VÝSTRAHA: Před použitím výrobku si 62 1626 - 004 -přečtěte následující varování.

Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.

Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

Buďte stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních situacích, vypněte jej a promluvte si s prodejcem Husqvarna, než budete pokračovat v práci.

Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.

Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.

Nikdy nedovolte dětem nebo osobám, které se neseznámily s těmito pokyny, aby zařízení používaly. Věk obsluhy přístroje může být omezen místními předpisy.

Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.

Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.

Nepoužívejte výrobek, pokud je vadný.

Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný. Bezpečnost pracovního prostoru VÝSTRAHA: Před použitím výrobku si 1626 - 004 - 63přečtěte následující varování.

Před použitím výrobku, odkliďte z pracovní oblasti předměty, jako jsou větve, větvičky a kameny.

Předměty, které mohou být zachyceny žacím ústrojím mohou být odmrštěny a způsobit zranění osob a poškození předmětů. Udržujte osoby v okolí a zvířata v bezpečné vzdálenosti od výrobku.

Nikdy nepoužívejte výrobek za špatného počasí, jako je mlha, déšť, silný vítr, intenzívní chlad a nebezpečí blesku. Použití výrobku za špatného počasí nebo ve vlhkých či mokrých podmínkách je namáhavé. Nepříznivé počasí může vytvořit nebezpečné podmínky, např. kluzký povrch.

Dávejte pozor na osoby, předměty a situace, které mohou bránit bezpečnému provozu výrobku.

Dávejte pozor na překážky, jako jsou kořeny, kameny, větve, díry a příkopy. Vysoká tráva může překážky skrýt.

Sečení trávy na svazích může být nebezpečné. Nesečte na příliš prudkých svazích. Nepoužívejte výrobek na svahu se sklonem větším než 15°.

Při změně směru na svazích buďte maximálně opatrní. S výrobkem jezděte po vrstevnicích. Nepohybujte se na svahu nahoru a dolů.

Postupujte opatrně v blízkosti skrytých rohů a objektů, které mohou bránit ve výhledu. Bezpečnost práce VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.

Používejte osobní ochranné pomůcky. Další informace naleznete v části Osobní ochranné prostředky na strani

Ujistěte se, že víte, jak v případě nouze rychle zastavit motor.

Neprovozujte výrobek v dešti a vlhku. Nebezpečí úrazu elektrickým proudem se zvyšuje, přijde-li výrobek do styku s vodou.

1626 - 004 -• Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.

Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace a hrozí velmi vysoké riziko uvolnění nože.

Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Zastavte motor, otočte bezpečnostní klíček do polohy 0 a vyjměte baterii (model LC 141iV a LC 141i) nebo odpojte napájecí kabel (model LC 141C). Zkontrolujte, zda není výrobek poškozený. Opravte poškozené díly nebo svěřte opravu schválenému servisnímu pracovníkovi.

Po nastartování motoru nikdy nepřipevňujte rukojeť brzdy motoru trvale k rukojeti sekačky.

Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.

Při provozu vždy stůjte za výrobkem.

Při provozu nechte všechna kola spočívat na zemi a držte rukojeť oběma rukama. Ruce a nohy udržujte mimo dosah rotujících nožů.

Nenaklánějte výrobek, když je spuštěný motor.

Dávejte pozor při tažení výrobku dozadu.

Nikdy výrobek nezvedejte, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor, otočte bezpečnostní klíček do polohy 0 a vyjměte baterii (model LC 141iV a LC 141i) nebo odpojte napájecí kabel (model LC 141C).

Při provozování výrobku nechoďte směrem dozadu.

Před přejezdem ploch bez trávy, jako jsou cesty vytvořené ze štěrku, kamenů nebo asfaltu, vypněte motor.

Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze choďte.

Před změnou výšky sečení vypněte motor. Nikdy neupravujte nastavení při spuštěném motoru.

Nikdy nenechte výrobek se spuštěným motorem bez 1626 - 004 - 65dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí. Bezpečnostní pokyny pro provoz Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.

Používejte silné, dlouhé kalhoty.

Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí. Bezpečnostní zařízení na produktu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!

• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obraťte se na servis Husqvarna. Kontrola krytu žacího ústrojí Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

• Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny. Rukojeť brzdy motoru Rukojeť brzdy motoru slouží k zastavení motoru. Když uvolníte rukojeť brzdy motoru, motor se zastaví. Chcete-li zkontrolovat funkci brzdy motoru, nastartujte motor a uvolněte rukojeť brzdy motoru. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru. Bezpečnostní klíček (modely LC 141iV a LC 141i) Bezpečnostní klíček se nachází pod víkem baterie. Bezpečnostní klíček připojuje baterii, která slouží jako napájecí zdroj motoru.

• Kontrolu funkce bezpečnostního klíčku provedete spuštěním a vypnutím motoru.

• V případě správné funkce bezpečnostního klíčku se motor spustí, pouze když je klíček otočený do polohy 1. Kontrola inhibitoru spuštění Proveďte kontrolu inhibitoru spuštění a ujistěte se, že brání provozu motoru.

1626 - 004 -1. Zatlačte rukojeť brzdy motoru směrem k řídítkům. Inhibitor spuštění přeruší pohyb.

2. Zatlačte inhibitor spuštění směrem ven.

3. Uvolněte inhibitor spuštění a ujistěte se, že se vrátí

do své výchozí polohy. Použití držáku napájecího kabelu (model LC 141C) Držák napájecího kabelu snižuje tlak na zásuvku a napájecí kabel. Držák napájecího kabelu rovněž snižuje riziko, že upadnete.

1. Ohněte napájecí kabel do malé smyčky.

2. Vložte smyčku do otvoru v držáku napájecího

3. Položte smyčku na hák.

4. Zatáhnutím za napájecí kabel smyčku kolem háku

utáhněte. Bezpečnostní pokyny týkající se baterií VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Dobíjecí baterie Husqvarna používejte jako zdroj napájení pouze pro související produkty Husqvarna. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení.

Nepoužívejte baterie, které nejsou určené k dobíjení.

Nebezpečí úrazu elektrickým proudem. Vývody baterie nepřipojujte ke klíčům, mincím, šroubkům nebo jiným kovům. Může to způsobit zkrat baterie.

Nevkládejte do větracích otvorů baterie žádné předměty.

Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může explodovat a způsobit popáleniny a/nebo chemické popáleniny.

Chraňte baterii před deštěm a vlhkým prostředím.

Chraňte baterii před mikrovlnami a vysokým tlakem.

Baterii nikdy nerozebírejte nebo nerozbíjejte.

Pokud baterie netěsní, kapalina nesmí přijít do styku s kůží a očima. Po styku s kapalinou omyjte zasaženou 1626 - 004 - 67oblast velkým množstvím vody a získejte lékařskou pomoc.

Baterii používejte při teplotě -10 °C až 40 °C.

Baterii ani nabíječku baterií nečistěte vodou. Viz Čištění baterie nebo nabíječky baterií na strani 78

Nepoužívejte vadnou nebo poškozenou baterii.

Baterie uchovávejte mimo dosah kovových předmětů, jako jsou např. hřebíky, mince nebo šperky. Bezpečnostní pokyny pro nabíječku baterií VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Nabíječku baterií QC používejte pouze pro nabíjení náhradních baterií Husqvarna.

Hrozí nebezpečí zkratu a úrazu elektrickým proudem. Nevkládejte do větracích otvorů nabíječky žádné předměty. Nabíječku baterií nerozebírejte. Nepřipojujte nabíjecí vývody ke kovovým předmětům. Používejte schválenou elektrickou zásuvku.

Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

Pravidelně kontrolujte, zda není napájecí kabel poškozený a nejsou na něm praskliny.

Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel.

Uchovávejte napájecí kabel a prodlužovací šňůry mimo dosah vody, oleje a ostrých okrajů. Dejte pozor, aby nebyl kabel přivřen ve dveřích, nezachytil se za plot a podobně. Mohlo by dojít k probíjení nabíječky.

Nabíječku baterií nečistěte vodou.

1626 - 004 -• Nabíječku baterií smí používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi či znalostmi pod dozorem odpovědné osoby, nebo pokud jim takováto osoba poskytne pokyny, které zajistí, že budou nabíječku používat bezpečným způsobem. Děti si s nabíječkou nesmí hrát. Čištění a údržbu nesmí provádět děti bez dozoru.

V nabíječce nenabíjejte baterie, které nejsou určeny k opětovnému dobíjení.

Nabíječku nepoužívejte v blízkosti hořlavých nebo korozivních materiálů. Nabíječku baterií nezakrývejte. V případě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky.

Nepoužívejte vadnou nebo poškozenou nabíječku baterií.

Baterii nabíjejte pouze uvnitř, a to v dobře odvětrané místnosti a mimo dosah slunečních paprsků. Nenabíjejte baterii ve vlhkém prostředí. Bezpečnost napájecího kabelu Pro model LC 141C.

Doporučuje se použít proudový chránič (RCD) se spouštěcím proudem do hodnoty 30 mA. Ani s proudovým chráničem nelze 100% zaručit bezpečnost a je nutné vždy dodržovat bezpečné pracovní postupy. Při každém použití zkontrolujte proudový chránič.

Pokud dojde k přerušení napájecího kabelu nebo poškození izolace, okamžitě odpojte stroj od elektrické sítě.

Nedotýkejte se přerušeného nebo poškozeného napájecího kabelu, dokud nebude přerušeno elektrické napájení.

Přerušený nebo poškozený napájecí kabel se nepokoušejte opravit. Vyměňte ho za nový. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Pro model LC 141iV, LC 141i: Neúmyslnému spuštění během údržby můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0 a vyjmete baterii. Před započetím údržby vyčkejte minimálně 5 sekund.

Pro model LC 141C: Neúmyslnému spuštění 1626 - 004 - 69během údržby můžete zabránit tím, že odpojíte napájecí kabel.

Správným provedením údržby zvýšíte životnost výrobku a snížíte nebezpečí nehod. Odborné opravy by měl provést schválený servisní pracovník. Pro další informace se obraťte na nejbližšího servisního pracovníka.

Provádějte pouze údržbu uvedenou v tomto návodu k používání. Rozsáhlejší zásahy musí provést schválený servisní pracovník.

Při manipulaci s žacím ústrojím používejte silné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

Pro dosažení nejlepšího výsledku a bezpečnosti zajistěte, aby byla ostří nože čistá a ostrá.

Zajistěte pravidelné kontroly a provádění potřebného seřízení a oprav výrobku u servisního pracovníka.

Poškozené, opotřebené či prasklé součásti vyměňte.

Dodržujte pokyny pro výměnu příslušenství. Používejte výhradně příslušenství od výrobce.

Pokud není výrobek, baterie a nabíječka baterií právě v provozu, uchovávejte je samostatně v suchém, vnitřním a uzamčeném prostoru. Zajistěte, aby k výrobku, baterii či nabíječce baterií neměly přístup děti ani nepovolané osoby. Montáž Úvod VÝSTRAHA: Před montáží produktu si pročtěte kapitolu bezpečnosti. VÝSTRAHA: Pro model LC 141iV, LC 141i: Neúmyslnému spuštění během montáže můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund. Pro model LC 141C: Neúmyslnému spuštění během montáže můžete zabránit tím, že odpojíte napájecí kabel. Montáž rukojeti

1. Prostrčte šroub (A) rukojetí (B), plastovou podložkou

(C) a podpůrným držákem rukojeti (D).

70 1626 - 004 -2. Zcela utáhněte matici (E).

3. Prostrčte šroub (F) podložkou (G) a podpůrným

4. Zcela dotáhněte knoflík (H).

5. Díry v rukojeti i v její dolní části zarovnejte

a připevněte šrouby, podložky a knoflíky. Knoflíky řádně utáhněte.

6. Připojte kabely k řídítkům pomocí držáků kabelů.

Povšimněte si: Zkontrolujte, zda není napnutí lanek příliš velké. Pokud je kabel příliš napnutý, může při složení řídítek do přepravní polohy dojít k jeho poškození.

7. Zahákněte kabely za háček v dolní části řídítek.

Nastavení výšky rukojeti

1. Povolte spodní matice.

2. Odmontujte knoflík, podložku a šroub na pravé

3. Rukojeť lze nastavit do dvou různých výšek. Vložte

šroub do jednoho ze dvou otvorů na pravé a levé straně.

4. Připevněte šrouby, podložky a knoflíky.

5. Posuňte knoflíky směrem k rukojeti, dokud se

nezastaví a neuslyšíte cvaknutí. Knoflíky řádně utáhněte. Montáž koše na trávu

1. Zatlačte dva přepravní kryty směrem ven a dolů.

1626 - 004 - 712. Vložte horní část koše na trávu do dolní části košena trávu. Připevněte koš na trávu pomocí svorek.3. Zvedněte zadní kryt.4. Upevněte háčky na koši na trávu k hornímu okrajipodvozku. Montáž mulčovací sady 1. Zvedněte zadní kryt a vyjměte koš na trávu.2. Vložte mulčovací vložku do kanálu výhozu trávy.Mulčovací vložka typu A je pro modely LC 141ia LC 141C. Typ B pro model LC 141iV.

3. Zavřete zadní kryt.4. Nahraďte nůž nožem Combi, viz

Odmontování a výměna nože na strani 78

Provoz Úvod VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetlia porozuměli kapitole o bezpečnosti. Husqvarna Connect Husqvarna Connect je bezplatná aplikace pro mobilnízařízení. Aplikace Husqvarna Connect dodá vašemuvýrobku Husqvarna doplňkové funkce:• Rozšířené informace o výrobku.• Informace o dílech a servisu a nápověda pro tytopoložky. Jak začít používat aplikaci Husqvarna Connect 1. Stáhněte si aplikaci Husqvarna Connect do svéhomobilního zařízení.2. V aplikaci Husqvarna Connect se zaregistrujte.3. Při připojování a registraci výrobku postupujte podlepokynů v aplikaci Husqvarna Connect. Nastavení výrobku do provozní polohy Jsou-li řídítka v poloze pro přepravu a uložení (viz část Nastavení produktu do přepravní polohy na strani 80

následujícím způsobem je umístěte do provozní polohy.1. Zvedejte řídítka, dokud spodní rukojeť nezapadne doprovozní polohy.72 1626 - 004 -2. Posunujte spodní knoflíky směrem k rukojeti, dokud se nezastaví a neuslyšíte cvaknutí.

3. Knoflíky dotáhněte.

4. Zvedněte horní rukojeť a utáhněte knoflíky.

Nastavení výšky sečení

1. Chcete-li zvýšit výšku sečení, posuňte páku pro

nastavení výšky sečení dozadu.

2. Posunem páky pro nastavení výšky sečení dopředu

výšku sečení snížíte.

VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí. Baterie VÝSTRAHA: Před použitím baterie je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Rovněž je nezbytné, abyste si přečetli a pochopili návod k používání baterie a nabíječky baterií. Stav baterie Displej ukazuje zbývající kapacitu baterie a zda došlo k problémům s baterií. Kapacita baterie se zobrazuje 5 sekund po vypnutí produktu nebo po stisku tlačítka ukazatele stavu baterie Pokud dojde k chybě, rozsvítí se na baterii výstražný symbol. Viz Baterie na strani 79

Kontrolky LED Stav baterie Všechny kontrolky LED svítí Plné nabití (75–100 %). Svítí kontrolky LED 1, LED 2, LED 3. Nabití baterie je 50–75 %. Svítí kontrolky LED 1, LED 2. Nabití baterie je 25–50 %. Svítí kontrolka LED 1. Baterie je nabitá na 0– 20 %. Bliká kontrolka LED 1. Baterie je vybitá. Nabijte baterii. Nabití baterie Před prvním použitím baterii nabijte. Baterie je při dodání zákazníkovi nabitá pouze na 30 %. Povšimněte si: Nabíječka baterií musí být připojena ke zdroji o napětí a frekvenci uvedené na typovém štítku. Pokud teplota baterie přesahuje 50 °C, baterie se nenabíjí. Před zahájením nabíjení zajistí nabíječka baterií snížení teploty baterie.

1. Připojte jeden konec napájecího kabelu nabíječky

baterií do zásuvky na nabíječce baterií. 1626 - 004 -

732. Připojte druhý konec napájecího kabelu nabíječky

baterií do uzemněné elektrické zásuvky. Kontrolka LED na nabíječce baterií jednou zeleně blikne.

3. Vložte baterii do nabíječky baterií. Když je baterie

správně připojená k nabíječce baterií, rozsvítí se na nabíječce zelené světlo.

4. Když svítí všechny kontrolky LED baterie, baterie je

plně nabitá. Baterii nabíjejte maximálně po dobu 24 hodin.

5. Když nabíječku baterií odpojujete z elektrické

zásuvky, tahejte za zástrčku, nikoliv za kabel.

6. Vyjměte baterii z nabíječky.

Stav nabíjení baterie Lithium-iontové baterie Husqvarna lze nabíjet i používat bez ohledu na jejich úroveň nabití. Baterie není poškozená. I když plně nabitou baterii ponecháte v nabíječce, nedojde k poklesu jejího nabití. LED displej Stav nabíjení Bliká kontrolka LED 1. 0–25 % Svítí kontrolka LED 1, bli- ká kontrolka LED 2. 25–50 % Svítí kontrolky LED 1, LED 2, bliká kontrolka LED 3. 50–75 % Svítí kontrolky LED 1, LED 2, LED 3, bliká kon- trolka LED 4. 75–100 % Svítí kontrolky LED 1, LED 2, LED 3, LED 4. Plně nabitá Provoz modelu LC 141iV a LC 141i Spuštění výrobku

1. Vložte nabitou baterii do přihrádky na baterii.

2. Otočte bezpečnostní klíček do polohy 1.

3. Postavte se za výrobek.

4. Na ovládacím panelu stiskněte tlačítko ON/OFF

5. Povolte inhibitor spouštění.

6. Zatlačte rukojeť brzdy motoru směrem k řídítkům.

• Model LC 141iV. Pojezd spustíte přitáhnutím páky pojezdu směrem k řídítkům.

• Stiskem tlačítek + a - na ovládacím panelu lze nastavit 4 úrovně rychlosti pojezdu.

• V blízkosti překážek uvolněte páku pojezdu, aby se deaktivoval pohon. Použití funkce SavE Výrobek má funkci úspory energie v bateriích (SavE), která prodlužuje dobu provozu.

1. Funkci zapnete stisknutím tlačítka SavE (A). Rozsvítí

2. Opětovným stiskem tlačítka SavE funkci vypnete.

Zelená kontrolka LED (B) zhasne. Funkce SavE se vypne automaticky, pokud terénní podmínky vyžadují vyšší výkon. Jakmile to terénní podmínky dovolí, funkce SavE se automaticky zapne. Funkce vysokého zatížení Když výrobek seká dlouhou či mokrou trávu, motor automaticky zvýší své otáčky. Když není režim vysokého zatížení potřeba, motor se vrátí do standardního režimu. Zastavení výrobku Výrobek se automaticky vypne po 10 minutách, kdy s ním nepracujete. Před tím, než ponecháte výrobek bez dozoru, otočte vždy bezpečnostní klíček do polohy 0.

1. Zastavte motor uvolněním rukojeti brzdy motoru.

2. Na ovládacím panelu stiskněte tlačítko ON/OFF

3. Otevřete víko baterie a otočte bezpečnostní klíček

4. Chcete-li baterii vyjmout, stiskněte dvě tlačítka pro

uvolnění baterie a baterii vytáhněte.

5. Pokud je baterie slabá, nabijte ji. Další informace viz

1626 - 004 - 75Provoz modelu LC 141C Výběr schváleného kabelu (LC 141C) Povšimněte si: V případě trhu Velké Británie použijte pouze 16m prodlužovací kabel, který je součástí výrobku. V případě ostatních trhů postupujte podle informací níže. Při použití prodlužovacích kabelů musí mít kabely minimální průřezy uvedené v tabulce níže: Napětí Délka kabe-

Průřez 220–240 V / 50 Hz Až 20 m 1,5 mm

• Přívodní a prodlužovací kabely jsou k dostání od místního schváleného servisního pracovníka pro venkovní produkty Husqvarna.

• Používejte prodlužovací kabely navržené pro venkovní použití splňující jednu z následujících specifikací: Běžná pryž (60245 IEC 53), běžné PVC (60227 IEC 53) nebo běžné PCP(60245 IEC 57)

• Pokud je kabel poškozený, musí ji vyměnit výrobce, servisní pracovník nebo kvalifikované osoby, aby se eliminovalo nebezpečí. Spuštění výrobku

1. Připojte napájecí kabel do zásuvky pod rukojetí.

2. Vložte napájecí kabel do držáku napájecího kabelu.

Další informace naleznete v části Použití držáku napájecího kabelu (model LC 141C) na strani 67

3. Postavte se za výrobek.

4. Povolte inhibitor spouštění.

5. Zatlačte rukojeť brzdy motoru směrem k řídítkům.

1626 - 004 -Zastavení výrobku

1. Zastavte motor uvolněním rukojeti brzdy motoru.

2. Odpojte napájecí kabel z elektrické sítě a poté

z výrobku. VAROVÁNÍ: Zástrčku vytahujte rovně. Netahejte za napájecí kabel. Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.

• Nesekejte více než ⅓ výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.

• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy. Údržba Úvod VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud neposkytuje prodejce servisní služby, požádejte jej o informace o nejbližším servisu. Plán údržby Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně. Pro údržbu označenou symbolem * najdete pokyny v části Bezpečnostní zařízení na produktu na strani 66

Modely LC 141iV, LC 141i a LC 141C Každé použití Měsíčně Každou sezónu Proveďte běžnou kontrolu. X Vyčistěte výrobek. X Zkontrolujte inhibitor spuštění.* X Zkontrolujte, zda nejsou vadná bezpečnostní zařízení výrobku.* X Zkontrolujte žací ústrojí. X Zkontrolujte kryt žacího ústrojí.* X Zkontrolujte rukojeť brzdy motoru.* X 1626 - 004 - 77Pouze modely LC 141iV a LC 141i Každé použití Měsíčně Každou sezónu Zkontrolujte, že tlačítko ON/OFF (ZAP/VYP) funguje správně a není vadné. X Zkontrolujte, zda není baterie poškozena. X Zkontrolujte úroveň nabití baterie. X Zkontrolujte, zda na baterii fungují tlačítka pro uvolnění baterie a zda baterii drží v produktu.

Zkontrolujte, zda není nabíječka baterií poškozena a ujistěte se, že funguje správně.

Zkontrolujte připojení mezi baterií a výrobkem. Rovněž zkontrolujte připojení mezi baterií a nabíječkou baterií.

Provedení běžné kontroly

• Zajistěte, aby byly matice a šrouby na výrobku správně dotažené.

• Zkontrolujte, že kabely výrobku nejsou na místě, kde by mohlo dojít k jejich poškození. Čištění výrobku

• Plastové části čistěte čistou a suchou utěrkou.

• Nečistěte výrobek vodou. Voda může proniknout do baterie nebo motoru a způsobit zkrat nebo poškození výrobku.

• K čištění výrobku nepoužívejte vodu pod vysokým tlakem.

• Motor nesmí být přímo oplachován vodou.

• Pomocí kartáče odstraňte listí, trávu a nečistoty. Čištění baterie nebo nabíječky baterií VAROVÁNÍ: Baterii ani nabíječku baterií nečistěte vodou.

• Než vložíte baterii do nabíječky, zkontrolujte, zda jsou baterie a nabíječka baterie čisté a suché.

• Očistěte kontakty baterie stlačeným vzduchem nebo použijte měkkou a suchou utěrku.

• Očistěte povrch baterie a nabíječku baterie měkkou a suchou utěrkou. Kontrola žacího ústrojí VÝSTRAHA: Pro modely LC 141iV a LC 141i: Neúmyslnému spuštění můžete zabránit tak, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund. Pro model LC 141C: Neúmyslnému spuštění můžete zabránit tím, že odpojíte napájecí kabel. VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození

a prasklin. Poškozené žací ústrojí vždy vyměňte.

2. Prohlédněte nůž a zkontrolujte, zda není poškozený

nebo tupý. Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko. Odmontování a výměna nože

1. Zajistěte nůž pomocí dřevěného špalíku.

4. Prohlédněte držák nože a šroub nože a zkontrolujte,

zda nejsou poškozené.

5. Prohlédněte hřídel motoru a ujistěte se, že není

1626 - 004 -6. Při montáží nového nože nasměrujte zahnuté konce nože ve směru krytu žacího ústrojí.

7. Zkontrolujte, zda je nůž zarovnaný se středem

8. Zajistěte nůž pomocí dřevěného špalíku. Nasaďte

pružnou podložku a utáhněte šroub a podložku utahovacím momentem 20 Nm.

9. Otočte nožem rukou a zkontrolujte, zda se volně

otáčí. VÝSTRAHA: Používejte odolné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

10. Nastartujte výrobek a proveďte test nože. Pokud

není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé. Odstraňování problémů Baterie Kontrolka LED na bate- rii Příčina Řešení Zelená kontrolka LED bliká. Napětí baterie je nízké. Nabijte baterii. Další informace naleznete v části Nabití baterie na strani 73

Chybová kontrolka LED bliká. Baterie je slabá. Nabijte baterii. Další informace naleznete v části Nabití baterie na strani 73

Teplota v pracovním prostředí je pří- liš vysoká nebo nízká. Baterii používejte při teplotě −10 °C až 40 °C. Přepětí. Zkontrolujte, zda napětí elektrické sítě odpovídá napětí uvedenému na typovém štítku výrobku. Vyjměte baterii z nabíječky. Počkejte 5 sekund a zkuste baterii znovu nabít. Pokud potíže přetrvá- vají, obraťte se na schváleného servisního pracov- níka. 1626 - 004 - 79Kontrolka LED na bate- rii Příčina Řešení Chybová kontrolka LED svítí. Příliš velký rozdíl napětí článku (1 V). Obraťte se na schváleného servisního pracovníka. Nabíječka baterií Kontrolka LED na nabíječce baterií Příčina Řešení Chybová kontrolka LED bliká. Teplota v pracovním prostředí je příliš vysoká nebo nízká. Nabíječku baterií používejte při teplotě 5 °C až 40 °C. Chybová kontrolka LED svítí. Obraťte se na schváleného servisního pracovníka. Ovládací panel V případě potíží, které nejsou v této části uvedeny, se obraťte na servisního pracovníka. Klávesnice Možné závady Možná akce Bliká chybová kontrolka LED Motor je přehřátý Zvyšte výšku sečení. Viz Nastavení výšky sečení na strani 73

Otáčky motoru klesnou příliš nízko a motor se zastaví Došlo k přehřátí ovládání motoru Zastavte motor a počkejte, než vychladne. Nůž je zablokovaný Neúmyslnému spuštění můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund. Zkontrolujte, zda se nůž může volně otáčet. Pokud potíže pře- trvávají, obraťte se na autorizovaného servisního pracovníka. Chyba baterie nebo žádný signál z baterie Vložte správně baterii do výrobku a zkontroluje ko- nektor baterie. Pokud kontrolka LED na baterii bli- ká, přečtěte si část Baterie na strani 79

Výrobek se vypíná Baterie je slabá Nabijte baterii. Viz Nabití baterie na strani 73

Selhání konektoru baterie Zkontrolujte konektor baterie. Přeprava, skladování a likvidace Nastavení produktu do přepravní polohy

1. Sundejte koš na trávu (je-li nainstalovaný).

80 1626 - 004 -2. Povolte knoflíky na horní rukojeti a sklopte řídítka dolů.

3. Povolte spodní matice.

4. Posuňte knoflíky na spodní konec drážek na pravé

i na levé straně výrobku.

5. Sklopte rukojeť dopředu.

• Na dodané Li-ion baterie se vztahují požadavky legislativy o nebezpečném zboží.

• Při komerční přepravě musí být dodrženy speciální požadavky na balení a označení.

• Při přípravě výrobku k přepravě nezapomeňte dbát předpisů pro nebezpečné materiály. Mohou platit místní předpisy.

• Při přepravě vždy vyjměte baterii.

• Přelepte konektory baterie páskou a zajistěte, aby se baterie při přepravě nemohla pohybovat.

• Během přepravy výrobek zajistěte. Skladování

• Při skladování baterii vždy vyjímejte.

• Abyste zabránili nehodám, zajistěte, aby při skladování nebyla baterie připojená k výrobku.

• Nabíječku baterií uchovávejte na uzavřeném a suchém místě.

• Baterii a nabíječku baterií uchovávejte na suchém místě, kde nehrozí vlhkost či mráz.

• Při skladování baterii odpojte od nabíječky baterií.

• Neskladujte baterii v místech, kde může docházet k výbojům statické elektřiny. Neskladujte baterii v kovovém obalu.

• Baterii uchovávejte na místě s teplotou mezi 5 °C a 25 °C a mimo dosah slunečních paprsků.

• Nabíječku baterií uchovávejte na místě s teplotou mezi 5 °C a 45 °C a mimo dosah slunečních paprsků.

• Ujistěte se, že je baterie před dlouhodobým uskladněním nabitá na 30 % až 50 %.

• Produkt, baterii a nabíječku baterií skladujte v uzamčeném prostoru mimo dosah dětí a nepovolaných osob.

• Před dlouhodobým skladováním výrobku jej vyčistěte a proveďte kompletní údržbu. Likvidace Symboly na produktu nebo jeho obalu označují, že tento výrobek nesmí být likvidován jako domácí odpad. Musí být odevzdán do příslušné recyklační stanice pro recyklaci elektrických a elektronických zařízení. Zajištěním odpovídající likvidace tohoto výrobku pomůžete zabránit potenciálnímu negativnímu dopadu na životní prostředí a zdraví lidí, který by jinak mohl být důsledkem nesprávné likvidace tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku získáte na městském úřadě, u služby zajišťující zpracování domácího odpadu nebo v prodejně, kde jste výrobek zakoupili. 1626 - 004 - 81Technické údaje Technical data LC 141iV, LC 141i LC 141iV LC 141i Cutting motor Motor type BLDC (brushless) 36V BLDC (brushless) 36V Motor speed – SavE, rpm 2700 2700 Motor speed – Nominal, rpm 3100 3100 Motor speed – High load, rpm 3700 3700 Motor output – max. kW 0.8 0.8 Motor output – Nominal, kW 0.55 0.55 Drive motor Motor output – Nominal, kW 0.25 NA Self walk speed, km/h 3.0–4.5 NA Speed adjustment levels 4 NA Weight Weight without battery, kg

QC250 Husqvarna 220-240 50 250 QC330 Husqvarna 100–240 50–60 330 QC500 Husqvarna 100–240 50–60 500 Technické údaje LC 141C LC 141C Motor Typ motoru Sériový motor na střídavý proud Otáčky motoru – jmenovité, ot/min 3200 Výkon 1800 W Zdroj napájení Elektrický, kabelový Napájecí kabel (pouze v případě trhu Velké Británie) Typ kabelu 16m prodlužovací kabel Hmotnost, kg 1,6 Hmotnost Hmotnost, kg 20,4 1626 - 004 - 83LC 141C Emise hluku

Hladina akustického výkonu, změřená dB (A) 93 Hladina akustického výkonu, zaručená L

Hladina akustického tlaku na sluch obsluhy, dB (A) 85 Úrovně vibrací

2,0 Řezání Výška sečení, mm 25–70 Šířka střihu, cm 41 Nůž, objednací číslo Sběrač 5011716-01 Objem sběracího koše, l 50

Emise hluku v životním prostředí měřené jako akustický výkon (L

) v souladu se směrnicí 2000/14/ES.

Uváděná data pro hladinu tlaku zvuku mají typickou statistickou odchylku (standardní odchylku) 1,4 dB (A).

Uváděná data o úrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 0,2 m/s

84 1626 - 004 -ES Prohlášení o shodě ES Prohlášení o shodě Husqvarna AB, SE–561 82 Huskvarna, Švédsko, tel: +46-36-146500, prohlašuje, že sekačky na trávu Husqvarna LC 141iV a LC 141i s výrobním číslem 2018XXXXXXX a vyšším a Husqvarna LC 141C s výrobním číslem 2015XXXXXXX a vyšším splňují požadavky SMĚRNICE RADY:

• z 8. června 2011 o „omezení používání některých nebezpečných látek“ 2011/65/EU

• ze 17. května 2006 „týkající se strojních zařízení” 2006/42/EC

• z 26. února 2014 „týkající se elektromagnetické kompatibility“ 2014/30/EU,

• z 8. května 2000 „týkající se emisí hluku v okolním prostředí“ 2000/14/ES. Informace o emisích hluku najdete v kapitole „Technické údaje“. Pro certifikaci modelu Husqvarna LC 141iV a LC 141i byly uplatněny následující normy: IEC 60335-2-77:2002,

8. Tlačidlo indikátora batérie

1626 - 004 - 6219. Indikátor nabitia batérie

10. Výstražný indikátor (CHYBOVÁ DIÓDA LED)

11. Tlačidlo zníženia rýchlosti (LC 141iV)

18. Kryt rezacej časti

26. Návod na obsluhu

8. Kryt rezacej časti

13. Návod na obsluhu

Výrobok nepoužívajte, ak je poškodený.

Pri obsluhe vždy stojte za výrobkom.

Noste odolné protišmykové topánky. Výrobok neobsluhujte v otvorených topánkach ani s bosými nohami.

Na nabíjanie náhradných batérií Husqvarna používajte len nabíjačky batérií QC.

Keď sa výrobok, batéria a nabíjačka batérií nepoužívajú, skladujte ich oddelene na suchom mieste uzamknuté v interiéri. Zaistite, aby sa k výrobku, batérii ani k nabíjačke batérií nedostali deti ani neoprávnené osoby.

rukoväti a upevnite skrutky, podložky a gombíky. Gombíky utiahnite na doraz.

Nastavenie výšky držadla

4. Upevnite skrutky, podložky a gombíky.

5. Posuňte gombíky nahor smerom k rukoväti, kým sa

3. Nadvihnite zadný kryt.

4. Upevnite háčiky na zbernom koši na horný okraj

rámu. Zostavenie súpravy na mulčovanie

1. Nadvihnite zadný kryt a vyberte zberný kôš.

2. Ak chcete znížiť výšku rezu, posuňte páku výšky

3. Vložte batériu do nabíjačky batérií. Po správnom

pripojení batérie k nabíjačke batérií sa na nabíjačke rozsvieti zelený indikátor.

3. Stojte za výrobkom.

4. Stlačte vypínač (A) na ovládacom paneli a rozsvieti

1. Funkciu spustite stlačením tlačidla SavE (A).

2. Funkciu zastavíte opätovným stlačením tlačidla

1626 - 004 - 6372. Stlačte vypínač (A) na ovládacom paneli a zelený indikátor LED (B) zhasne.

4. Batériu vyberte zatlačením 2 uvoľňovacích tlačidiel a

1. Pripojte napájací kábel do zásuvky pod držadlom.

3. Stojte za výrobkom.

Skontrolujte, či nabíjačka batérií nie je poškodená, a presvedčte sa, či funguje správne.

• Na čistenie výrobku nepoužívajte vysokotlakový čistič.

• Pred vložením batérie do nabíjačky batérií skontrolujte, či sú batéria a nabíjačka batérií čisté a suché.

1. Skontrolujte, či sa na reznom zariadení

• Pred prepravou vždy vyberte batériu.

• Pred uložením vždy vyberte batériu.

• Aby ste predišli nehodám, ubezpečte sa, že batéria nie je počas skladovania pripojená k výrobku.

• Nabíjačku batérie skladujte v uzavretých a suchých priestoroch.

• Batériu a nabíjačku batérie skladujte v uzavretých a suchých priestoroch, kde nie sú vystavené vlhkosti ani mrazu.

• Počas skladovania odpojte batériu od nabíjačky.

Nameraná úroveň hlučnosti dB(A) 93 Zaručená úroveň hlučnosti L
