BEDIENUNGSANLEITUNG LC 141C HUSQVARNA

1. Motorbremsehåndtag

1. Motorbremsehåndtag

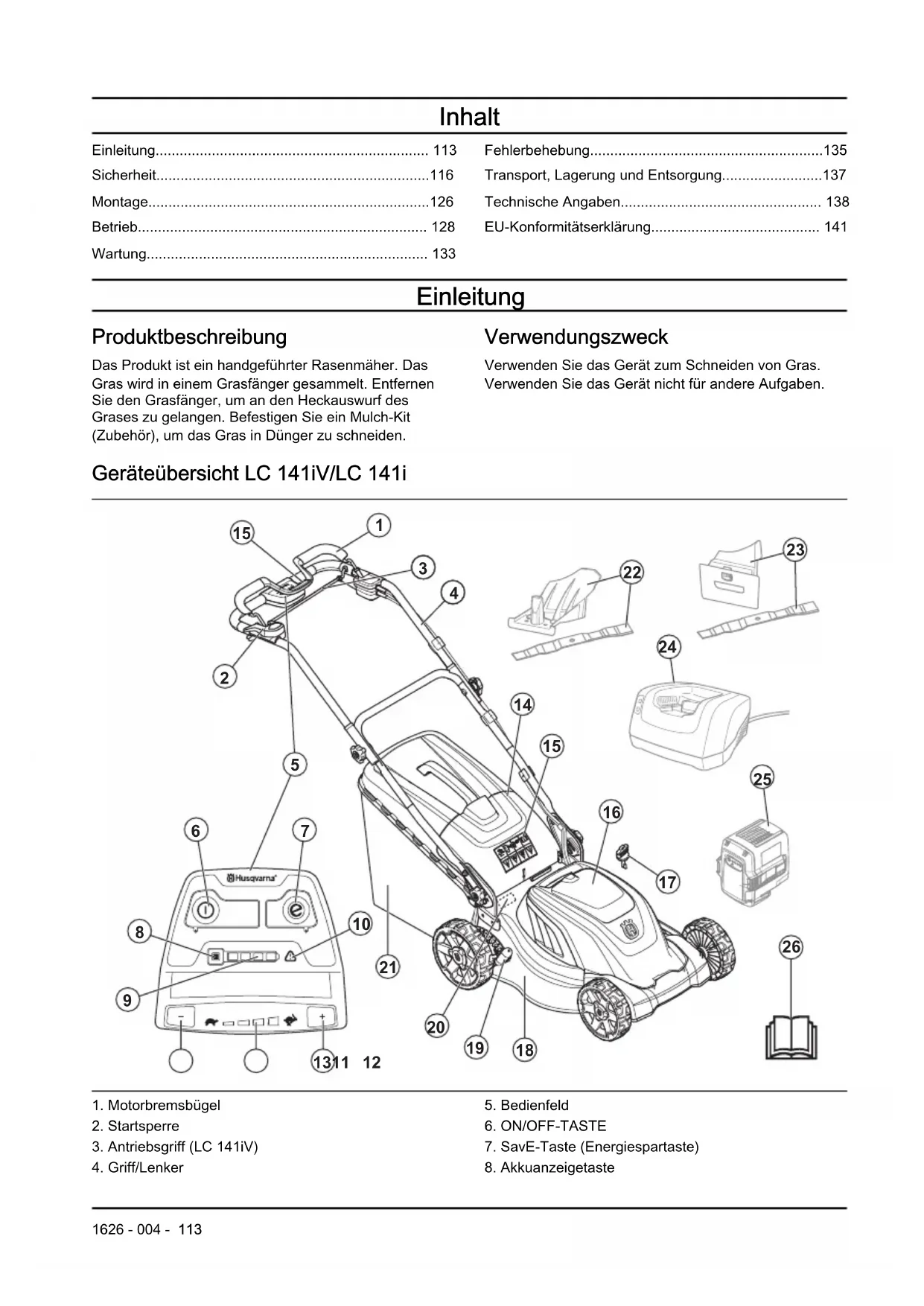

• 1626 - 004 -Inhalt Einleitung p. 113
• Sicherheit p. 116
• Montage p. 126
• Betrieb p. 128
• Wartung p. 133
• Fehlerbehebung p. 135
• Transport, Lagerung und Entsorgung p. 137
• Technische Angaben p. 138
• EU-Konformitätserklärung Einleitung Produktbeschreibung Das Produkt ist ein handgeführter Rasenmäher. Das Gras wird in einem Grasfänger gesammelt. Entfernen Sie den Grasfänger, um an den Heckauswurf des Grases zu gelangen. Befestigen Sie ein Mulch-Kit (Zubehör), um das Gras in Dünger zu schneiden. Verwendungszweck Verwenden Sie das Gerät zum Schneiden von Gras. Verwenden Sie das Gerät nicht für andere Aufgaben. Geräteübersicht LC 141iV/LC 141i p. 141

3. Antriebsgriff (LC 141iV)

10. Warnanzeige (FEHLER-LED)

11. Taste Drehzahl verringern (LC 141iV)

12. Geschwindigkeitsanzeige (LC 141iV)

13. Taste Drehzahl erhöhen (LC 141iV)

19. Schnitthöhenhebel

22. Mulch-Kit (Zubehör für LC 141iV)

23. Mulch-Kit (Zubehör für LC 141i)

24. Ladegerät (Zubehör)

26. Bedienungsanleitung

Geräteübersicht LC 141C

3. Netzkabelsteckdose

4. Netzkabelhalterung

10. Schnitthöhenhebel

11. Mulcheinsatz (Zubehör)

13. Bedienungsanleitung

Symbole auf dem Gerät Wenn das Gerät nicht sorgfältig und korrekt verwendet wird, kann es zu Verletzungen oder zum Tod des Bedieners 114 1626 - 004 -oder anderer Personen kommen. Lesen Sie die Bedienungsanleitung, und machen Sie sich mit den Anweisungen vertraut, bevor Sie dieses Gerät verwenden. Andere Personen oder Tiere müssen sich in sicherem Abstand vom Arbeitsbereich befinden. Achten Sie auf hochgeschleuderte und abprallende Gegenstände. Warnung: Halten Sie Hände und Füße von der rotierenden Klinge fern. Warnung: Halten Sie Hände und Füße von rotierenden Teilen fern. Entfernen Sie den Sicherheitsschlüssel, bevor Sie Wartungsarbeiten am Gerät durchführen. (Modell LC 141iV/ LC 141i) Trennen Sie vor Wartungsarbeiten das Gerät vom Stromnetz. (Modell LC 141C) IPX1 – Das Gerät ist gegen Tropfwasser geschützt (Modell LC 141iV/LC 141i) IPX4 – Das Gerät ist gegen Spritzwasser geschützt (Modell LC 141C) Schützen Sie das Gerät vor Regen (Modell LC 141iV/LC 141i) Warnung: Mähen Sie nicht über das Netzkabel. Dies kann zu einem elektrischen Schlag und Schäden am Gerät führen. (Modell LC 141C) Dieses Gerät stimmt mit den geltenden EG- Richtlinien überein. Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Geräts ist im Abschnitt 1626 - 004 - 115„Technische Daten“ und auf dem Geräteschild angegeben. Gleichstrom. 36 V Doppelt isoliert. Recyceln Sie dieses Gerät an einer Re- cyclingstation für elektrische und elektroni- sche Geräte. (nur für Euro- pa) Startvorgang Modell LC 141iV/ LC 141i: Drü- cken Sie die ON/OFF-Taste, lösen Sie die Wegfahrsperre, und drücken Sie den Motor- bremsgriff nach unten. Startvorgang Modell LC 141C: Lösen Sie die Startsperre, und drücken Sie den Motorbremsgriff nach unten. Lassen Sie den Motorbremsgriff bis zum Stopp los. Langsam Schnell Scanbarer Code Hinweis: Sonstige Symbole/Aufkleber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Märkten gelten. Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder 116 1626 - 004 -Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Dieses Gerät ist gefährlich, wenn es falsch bedient wird oder Sie unvorsichtig sind. Wenn die Sicherheitshinweise nicht befolgt werden, kann dies zu Verletzungen oder zum Tod führen.

Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie sich nicht sicher sind, wie das Gerät in einer bestimmten Situation zu bedienen ist, unterbrechen Sie die Arbeit und wenden sich an Ihren Husqvarna-Händler, bevor Sie fortfahren.

Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Halten Sie das Gerät sauber. Stellen Sie sicher, dass Symbole und Aufkleber deutlich lesbar sind.

Verhindern Sie, dass Kinder oder Personen, die mit den Anweisungen nicht vertraut sind, das Gerät benutzen. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen für den Bediener

Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit dieses Gerät nicht unbeobachtet verwenden. Es muss immer 1626 - 004 - 117ein verantwortlicher Erwachsener anwesend sein.

Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies wirkt sich negativ auf Ihre Sehkraft, Ihre Aufmerksamkeit sowie Ihr Koordinations- und Urteilsvermögen aus.

Verwenden Sie das Gerät nicht, wenn es defekt ist.

Verändern oder verwenden Sie dieses Gerät nicht, wenn die Möglichkeit besteht, dass andere es verändert haben. Sicherheit im Arbeitsbereich WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Entfernen Sie Gegenstände wie Äste, Zweige und Steine aus dem Arbeitsbereich, bevor Sie das Produkt verwenden.

Gegenstände, die auf die Schneidausrüstung treffen, können herausgeschleudert werden und Personen und Gegenständen Schaden zufügen. Halten Sie andere Personen und Tiere in einem sicheren Abstand zum Produkt.

Benutzen Sie das Gerät niemals bei schlechtem Wetter wie Nebel, Regen, starkem Wind, intensiver Kälte und bei der Gefahr eines Blitzeinschlags. Die Verwendung des Geräts bei schlechtem Wetter oder an feuchten oder nassen Stellen ist anstrengend. Schlechtes Wetter kann gefährliche Zustände wie rutschige Oberflächen verursachen.

Achten Sie auf Personen, Gegenstände und Situationen, die einen sicheren Betrieb des Geräts verhindern könnten.

Achten Sie auf Hindernisse wie Wurzeln, Steine, Zweige, Löcher und Gräben. Langes Gras kann Hindernisse verdecken.

Das Mähen von Gras an Steigungen kann gefährlich sein. Mähen Sie nicht an übermäßig steilen Hängen. Verwenden Sie das Gerät nicht in einem Gelände mit einer Neigung von mehr als 15°

Bei Richtungswechseln auf abschüssigem Gelände ist äußerste Vorsicht geboten. Betreiben Sie das Gerät quer

1626 - 004 -zum Hang. Bewegen Sie sich nicht nach oben und nach unten.

Seien Sie vorsichtig, wenn Sie um versteckte Ecken oder Objekte herum fahren, die Ihre freie Sicht verhindern. Arbeitssicherheit WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Verwenden Sie dieses Produkt nur zum Mähen von Rasenflächen. Es ist nicht erlaubt, das Produkt für andere Aufgaben zu verwenden.

Tragen Sie eine persönliche Schutzausrüstung. Siehe Persönliche Schutzausrüstung auf Seite

Stellen Sie sicher, dass Sie wissen, wie der Motor in einem Notfall schnell gestoppt werden kann.

Verwenden Sie das Gerät nicht im Regen oder in feuchter Umgebung. Das Risiko eines elektrischen Schlags wird erhöht, wenn Wasser in das Gerät eindringt.

Starten Sie das Produkt nicht, bevor die Klinge und alle Abdeckungen korrekt befestigt sind. Eine falsch befestigte Klinge kann sich lösen und Personenschaden verursachen.

Stellen Sie sicher, dass die Klinge nicht auf Gegenstände wie Steine und Wurzeln trifft. Dies kann die Klinge beschädigen und die Motorwelle verbiegen. Eine verbogene Achse führt zu starken Vibrationen und birgt ein hohes Risiko, dass die Klinge sich löst.

Wenn die Klinge auf ein Objektiv trifft oder Vibrationen auftreten, müssen Sie das Produkt sofort abstellen. Halten Sie den Motor an, drehen Sie den Sicherheitsschlüssel auf „0“ und entfernen Sie den Akku (Modell LC 141iV und LC 141i) bzw. ziehen Sie das Netzkabel ab (Modell LC 141C). Untersuchen Sie das Gerät auf beschädigte Teile. Reparieren Sie Schäden oder lassen Sie einen autorisierten Kundendienst die Reparatur durchführen.

Befestigen Sie den Motorbremsbügel niemals 1626 - 004 - 119fest am Griff, wenn der Motor läuft.

Stellen Sie das Gerät auf eine stabile, flache Oberfläche und starten Sie es. Stellen Sie sicher, dass die Klinge nicht den Boden oder ein anderes Objekt berührt.

Bleiben Sie immer hinter dem Produkt, wenn Sie es betreiben.

Lassen Sie alle Räder auf dem Boden bleiben und halten Sie den Griff mit 2 Händen, wenn Sie das Produkt betreiben. Halten Sie Hände und Füße von den rotierenden Rasenmäherklingen fern.

Kippen Sie das Produkt nicht, wenn der Motor läuft.

Seien Sie vorsichtig, wenn Sie das Gerät nach hinten ziehen.

Heben Sie das Gerät nicht hoch, wenn der Motor läuft. Wenn Sie das Gerät anheben müssen, schalten Sie zuerst den Motor aus, drehen Sie den Sicherheitsschlüssel auf „0“ und entfernen Sie den Akku (Modell LC 141iV und LC 141i) bzw. ziehen Sie das Netzkabel ab (Modell LC 141C).

Gehen Sie nicht rückwärts, wenn Sie das Gerät betreiben.

Stellen Sie den Motor ab, wenn Sie sich über Bereiche ohne Gras bewegen, zum Beispiel Wege aus Kies, Stein und Asphalt.

Rennen Sie nicht mit dem Gerät, wenn der Motor läuft. Gehen Sie immer, wenn Sie das Produkt benutzen.

Stellen Sie den Motor ab, bevor Sie die Schnitthöhe verändern. Verändern Sie die Einstellungen niemals, wenn der Motor läuft.

Lassen Sie das Produkt niemals aus den Augen, wenn der Motor läuft. Stellen Sie den Motor ab und stellen Sie sicher, dass sich die Schneidausrüstung nicht dreht. Sicherheitshinweise für den Betrieb Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber

1626 - 004 -den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

Tragen Sie rutschfeste Sicherheitsstiefel oder - schuhe. Verwenden Sie keine offenen Schuhe, und gehen Sie nicht barfuß.

Tragen Sie schwere, lange Hosen.

Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.

• Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna-Servicewerkstatt. So überprüfen Sie den Schneidschutz Der Schneidschutz verringert Vibrationen im Gerät und das Verletzungsrisiko durch die Klinge.

• Untersuchen Sie die Schneidewerkabdeckung, um sicherzustellen, dass es keine Beschädigungen wie zum Beispiel Risse gibt. Motorbremsbügel Der Motorbremsbügel stoppt den Motor. Wenn der Motorbremsbügel losgelassen wird, stoppt der Motor. Um eine Prüfung der Motorbremse durchzuführen, starten Sie den Motor und lassen dann den Motorbremsbügel los. Wenn der Motor nicht innerhalb von 3 Sekunden stoppt, lassen Sie die Motorbremse von einer autorisierten Husqvarna Servicewerkstatt einstellen. Sicherheitsschlüssel (Modelle LC 141iV und LC 141i) Der Sicherheitsschlüssel befindet sich unter der Akkuabdeckung. Mit dem Sicherheitsschlüssel wird der Akku angeschlossen, der den Motor mit Strom versorgt.

• Starten und stoppen Sie den Motor, um den Sicherheitsschlüssel zu kontrollieren.

• Wenn der Sicherheitsschlüssel ordnungsgemäß funktioniert, startet der Motor nur, wenn der Schlüssel auf Position „1“ steht. So überprüfen Sie die Startsperre Führen Sie eine Prüfung der Startsperre durch, um sicherzustellen, dass diese den Betrieb des Motors verhindert.

1. Drücken Sie den Motorbremsbügel in die Richtung

des Lenkers. Die Startsperre stoppt die Bewegung.

2. Drücken Sie die Startverzögerung heraus.

3. Lösen Sie die Startsperre und stellen Sie sicher,

dass sie sich zurück in die Ausgangsstellung bewegt. 1626 - 004 - 121Verwendung des Netzkabelhalters (Modell LC 141C) Der Netzkabelhalter reduziert die Belastung für Steckdose und Netzkabel. Der Netzkabelhalter verringert auch das Risiko eines Sturzes.

1. Biegen Sie das Netzkabel in eine kleine Schleife.

2. Legen Sie die Schleife in die Öffnung im

3. Legen Sie die Schleife um den Haken.

4. Ziehen Sie am Netzkabel, um die Schleife am Haken

enger zu ziehen. Sicherer Umgang mit Akkus WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Verwenden Sie die wiederaufladbaren Akkus von Husqvarna nur als Stromversorgung für zugehörige Husqvarna Produkte. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.

Verwenden Sie keine nicht aufladbaren Akkus.

Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Akkuklemmen nicht mit Schlüsseln, Münzen, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkus kommen.

Legen Sie keine Gegenstände in die Luftschlitze des Akkus.

Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann explodieren und Verbrennungen und/oder chemische Verbrennungen verursachen.

Halten Sie den Akku von Regen und Feuchtigkeit fern.

Halten Sie den Akku von Mikrowellen und hohem Druck fern.

Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.

Wenn aus dem Akku Flüssigkeit austritt, vermeiden Sie Haut- oder Augenkontakt mit dieser. Sollten Sie dennoch mit der Flüssigkeit in Berührung gekommen sein, reinigen Sie den Bereich mit ausreichend Wasser und

1626 - 004 -suchen Sie medizinische Hilfe auf.

Der Akku darf nur bei Temperaturen zwischen ‐ 10 und 40 °C verwendet werden.

Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sie den Akku und das Ladegerät auf Seite 134

Verwenden Sie keine fehlerhaften oder beschädigten Akkus.

Lagern Sie Akkus getrennt von Metallgegenständen wie Nägeln, Münzen und Schmuck. Sicherer Umgang mit dem Ladegerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Verwenden Sie die QC Ladegeräte nur zum Laden von Husqvarna Akkus.

Stromschlag- oder Kurzschlussgefahr. Legen Sie keine Gegenstände in die Luftschlitze des Ladegeräts. Das Ladegerät nicht zerlegen. Verbinden Sie die Anschlüsse des Ladegeräts nicht mit Metallgegenständen. Verwenden Sie eine geprüfte Netzsteckdose.

Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Gerätes ihren Arzt und den Hersteller des Implantats konsultieren.

Prüfen Sie regelmäßig, dass das Netzkabel des Akkuladegeräts nicht beschädigt ist und dass keine Risse vorhanden sind.

Heben Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen, ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.

Achten Sie darauf, dass Netzkabel und Verlängerungskabel nicht mit Wasser, Öl oder scharfen Kanten in Berührung kommen. Achten Sie darauf, dass die 1626 - 004 - 123Kabel nicht in Türen, Zäunen o. ä. eingeklemmt werden. Es besteht sonst die Gefahr, dass das Ladegerät unter Strom gestellt wird.

Reinigen Sie das Ladegerät nicht mit Wasser.

Das Akkuladegerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. Personen ohne jegliche Erfahrung oder Kenntnisse verwendet werden, wenn sie beaufsichtigt werden oder ihnen die sichere Verwendung des Ladegeräts ausführlich erklärt wurde und sie sich der Gefahren bewusst sind. Kinder dürfen nicht mit dem Ladegerät spielen. Die Reinigung und Wartung durch den Anwender darf nicht von Kindern ohne Aufsicht durchgeführt werden.

Setzen Sie keine nicht wiederaufladbaren Akkus in das Ladegerät ein.

Das Ladegerät darf nicht in der Nähe von entflammbaren Materialien oder Materialien, die Korrosion verursachen können, verwendet werden. Das Ladegerät darf nicht abgedeckt werden. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegeräts sofort aus der Steckdose gezogen werden.

Verwenden Sie keine fehlerhaften oder beschädigten Ladegeräte.

Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mit guter Luftzirkulation und ohne direkte Sonneneinstrahlung. Auf keinen Fall Akkus in feuchter Umgebung laden. Netzkabelsicherung Für Modell LC 141C.

Die Verwendung einer Fehlerstromschutzvorrichtung (FI) mit einem Auslösestrom von höchstens 30 mA wird empfohlen. Auch bei installiertem FI-Schutzschalter kann eine 100 %-ige Sicherheit nicht garantiert werden, weshalb immer sichere Arbeitsmethoden befolgt werden müssen. Überprüfen Sie den FI- Schutzschalter bei jeder Verwendung.

Trennen Sie das Kabel sofort von der Stromversorgung, wenn das Netzkabel eingeschnitten oder die Isolierung beschädigt ist.

1626 - 004 -• Berühren Sie das eingeschnittene oder beschädigte Elektrokabel erst, wenn es von der Stromversorgung getrennt wurde.

Reparieren Sie kein eingeschnittenes oder beschädigtes Netzkabel. Ersetzen Sie es durch ein neues. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Für Modell LC 141iV, LC 141i: Um ein unbeabsichtigtes Starten während der Wartung zu vermeiden, drehen Sie den Sicherheitsschlüssel auf 0 und nehmen Sie den Akku heraus. Warten Sie mindestens 5 Sekunden, bevor Sie mit der Wartung beginnen.

Für Modell LC 141C: Ziehen Sie das Netzkabel ab, um ein versehentliches Starten während der Wartungsarbeiten zu verhindern.

Führen Sie die Wartungsarbeiten zur Erhöhung der Lebensdauer des Produkts und Verringerung der Unfallgefahr ordnungsgemäß aus. Lassen Sie professionelle Reparaturarbeiten von einer zugelassenen Servicewerkstatt durchführen. Weitere Informationen erhalten Sie von Ihrer Servicewerkstatt.

Führen Sie die Wartung nur gemäß dieser Betriebsanleitung durch. Größere Eingriffe sind von einer zugelassenen Servicewerkstatt auszuführen.

Tragen Sie beim Umgang mit der Schneidausrüstung schwere Arbeitshandschuhe. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

Halten Sie die Schnittkanten sauber und scharf für die beste und sicherste Leistung.

Ihre Servicewerkstatt sollte das Gerät regelmäßig überprüfen und notwendige Einstellungen und Reparaturen vornehmen.

Ersetzen Sie beschädigte, abgenutzte oder defekte Teile.

Befolgen Sie die Anweisungen für das Auswechseln von Zubehörteilen. Verwenden Sie nur Zubehör vom Gerätehersteller.

Wenn es nicht in Betrieb ist, bewahren Sie Produkt, Akku und Ladegerät getrennt an 1626 - 004 - 125einem trockenen und abgeschlossenen Ort auf. Achten Sie darauf, dass Kinder und unbefugte Personen keinen Zugriff auf das Produkt, den Akku oder das Ladegerät haben. Montage Einleitung WARNUNG: Lesen Sie das Kapitel über Sicherheit vor der Montage des Produkts. WARNUNG: Für Modell LC 141iV, LC 141i: Um ein unbeabsichtigtes Starten bei der Montage zu verhindern, drehen Sie den Sicherheitsschlüssel auf 0, entfernen Sie den Akku und warten Sie mindestens 5 Sekunden. Für Modell LC 141C: Ziehen Sie das Netzkabel ab, um ein versehentliches Starten während der Montage zu verhindern. So montieren Sie den Griff

1. Schieben Sie die Schraube (A) durch den Griff (B),

die Kunststoffscheibe (C) und die Griffhalterung (D).

2. Ziehen Sie die Mutter (E) vollständig fest.

3. Schieben Sie die Schraube (F) durch die

Scheibe (G) und die Griffhalterung.

4. Ziehen Sie den Knopf (H) vollständig fest.

5. Richten Sie die Schraublöcher im Handgriff an den

Löchern am unteren Griff aus, und befestigen Sie die Schrauben, Scheiben und Knöpfe. Ziehen Sie die Knöpfe vollständig fest.

6. Befestigen Sie die Kabel mit den Kabelhaltern am

Griff. Hinweis: Stellen Sie sicher, dass die Spannung in den Kabeln nicht zu hoch ist. Eine zu hohe Spannung kann zu Schäden am Kabel führen, wenn sich der Griff in der Transportposition befindet. 126 1626 - 004 -7. Legen Sie das Kabel um den Haken an der Unterseite des Griffs. So stellen Sie die Handgriffhöhe ein

1. Lösen Sie die unteren Drehknöpfe.

2. Entfernen Sie links und rechts den Knopf, die

Unterlegscheibe und die Schraube.

3. Der Griff kann auf 2 verschiedene Höhen eingestellt

werden. Setzen Sie die Schraube in eine der beiden Bohrungen auf der linken und der rechten Seite.

4. Befestigen Sie die Schrauben, Unterlegscheiben und

5. Bewegen Sie die Flügelmuttern nach oben in

Richtung Griff, bis Sie den Anschlag erreichen und ein Klicken hören. Ziehen Sie die Knöpfe vollständig fest. So montieren Sie den Grasfänger

1. Drücken Sie die beiden Transportabdeckungen nach

2. Befestigen Sie den oberen Teils des Grasfängers

am unteren Teil des Grasfängers. Befestigen Sie den Grasfängerrahmen mit den Klammern.

3. Heben Sie die hintere Abdeckung an.

4. Befestigen Sie die Haken am Grasfänger an der

Oberkante des Chassis. So montieren Sie den Mulchsatz

1. Heben Sie die hintere Abdeckung an, und entfernen

Sie den Grasfänger. 1626 - 004 - 1272. Setzen Sie den Mulcheinsatz in denGrasaustrittskanal. Der Mulcheinsatz Typ A ist fürLC 141i und LC 141C. Typ B ist für LC 141iV.

3. Schließen Sie die hintere Abdeckung.4. Ersetzen Sie das Mähmesser durch das Kombi-Mähmesser, siehe

So entfernen und ersetzen Sie die Klinge auf Seite 135

Betrieb Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie dieSicherheitsinformationen lesen undverstehen. Husqvarna Connect Husqvarna Connect ist eine kostenlose App für IhrMobilgerät. Die Husqvarna Connect App bieteterweiterte Funktionen für Ihr Gerät:• Erweiterte Produktinformationen• Informationen über Produktteile und -wartung sowieentsprechende Hilfe dazu. So verwenden Sie Husqvarna Connect 1. Laden Sie die Husqvarna Connect App auf IhrMobiltelefon.2. Anmeldung bei der Husqvarna Connect App.3. Befolgen Sie die Anweisungen in der HusqvarnaConnect App, um sich zu verbinden und das Gerätzu registrieren. So bringen Sie das Gerät in die Betriebsposition Wenn sich der Griff in der Transport- und Lagerposition(siehe So bringen Sie das Gerät in die Transportposition auf Seite 137 ) befindet, befolgen Sie die nachstehendenSchritte, um den Griff in die Betriebsposition zu bringen.1. Heben Sie den Griff an, bis der untere Griff in dieBetriebsposition einrastet.2. Bewegen Sie die unteren Knöpfe nach oben inRichtung Griff, bis Sie den Anschlag erreichen undein Klicken hören.3. Drehknöpfe anziehen.128 1626 - 004 -4. Heben Sie den oberen Griff an und ziehen Sie die Knöpfe fest. So stellen Sie die Schnitthöhe ein

1. Bewegen Sie den Schnitthöhenhebel nach hinten,

um die Schnitthöhe zu erhöhen.

2. Bewegen Sie den Schnitthöhenhebel nach vorne,

um die Schnitthöhe zu verringern.

ACHTUNG: Stellen Sie die Schnitthöhe nicht zu niedrig ein. Die Klingen können auf den Boden treffen, wenn die Oberfläche des Rasens nicht eben ist. Akku WARNUNG: Vor dem Betrieb des Akkus müssen Sie die Sicherheitsinformationen lesen und verstehen. Sie müssen außerdem Bedienungsanleitung für den Akku und das Ladegerät lesen und verstehen. Akkuladezustand Auf der Anzeige werden der verbleibende Ladezustand und eventuelle Störungen des Akkus angezeigt. Die Akkukapazität wird nach dem Ausschalten des Geräts bzw. nach Drücken der Akkuanzeigetaste für 5 Sekunden angezeigt. Das Warnsymbol auf dem Akku ist an, wenn eine Störung vorliegt. Siehe Akku auf Seite

LED-Leuchten Akkuladezustand Alle LEDs leuchten Volle Ladung (75-100 %) LED 1, LED 2 und LED 3 leuchten Der Akku ist zu 50-75 % geladen LED 1 und LED 2 leuch- ten Der Akku ist zu 25-50 % geladen LED 1 leuchtet Der Akku ist zu 0-25 % geladen. LED 1 blinkt Der Akku ist leer. Laden Sie den Akku. So laden Sie den Akku Laden Sie den Akku vor dem ersten Gebrauch. Der Akku ist bei der Auslieferung an den Kunden nur zu 30 % geladen. Hinweis: Das Ladegerät muss mit der auf dem Typenschild angegebenen Spannung und Frequenz angeschlossen werden. Der Akku wird nicht aufgeladen, wenn die Akkutemperatur über 50 °C beträgt. Das Ladegerät verringert die Temperatur des Akkus, bevor es zu laden beginnt.

1. Schließen Sie ein Ende des Netzkabels für das

Ladegerät an die Anschlussbuchse des Ladegeräts an.

2. Schließen Sie das andere Ende des Netzkabels für

das Ladegerät an eine geerdete Steckdose an. Die LED am Ladegerät blinkt einmal grün. 1626 - 004 - 1293. Die Batterie in das Ladegerät einlegen. Die grüne Leuchte auf dem Ladegerät leuchtet auf, wenn der Akku richtig mit dem Ladegerät verbunden ist.

4. Wenn alle LEDs am Akku leuchten, ist der Akku

vollständig aufgeladen. Laden Sie den Akku für maximal 24 Stunden.

5. Um das Ladegerät von der Steckdose zu trennen,

ziehen Sie am Netzstecker und nicht am Netzkabel.

6. Den Akku aus dem Ladegerät entnehmen.

Akku-Ladestatus Ein Husqvarna Li-Ionen-Akku kann in jedem Ladezustand aufgeladen oder genutzt werden. Der Akku wird hierdurch nicht beschädigt. Ein vollgeladener Akku behält seine Ladung auch dann, wenn der Akku im Ladegerät belassen wird. LED-Anzeige Ladezustand LED 1 blinkt 0 %-25 % LED 1 leuchtet, LED 2 blinkt 25 %-50 % LED 1 und LED 2 leuch- ten, LED 3 blinkt 50 %-75 % LED 1, LED 2 und LED 3 leuchten, LED 4 blinkt 75%-100 % LED 1, LED 2, LED 3 und LED 4 leuchten Vollständig aufgeladen Bedienung von LC 141iV und LC 141i So starten Sie das Gerät

1. Legen Sie einen aufgeladenen Akku in das

2. Drehen Sie den Sicherheitsschlüssel auf 1.

3. Bleiben Sie hinter dem Produkt.

4. Drücken Sie die EIN/AUS-Taste (A) auf dem

Bedienfeld, sodass die grüne LED (B) aufleuchtet.

5. Lösen Sie die Wegfahrsperre.

6. Drücken Sie den Motorbremsbügel in die Richtung

1626 - 004 -So treiben Sie die Räder an

• Modell LC 141iV: Ziehen Sie den Antriebsbügel zum Lenker, um den Antrieb zu starten.

• Drücken Sie + und - auf dem Bedienfeld, um die Drehzahl des Antriebs in 4 Schritten einzustellen.

• Lassen Sie den Antriebsgriff los, um den Antrieb auszuschalten, z. B., wenn Sie sich in die Nähe eines Hindernisses bewegen. So verwenden Sie die SavE-Akkusparfunktion Das Produkt ist mit einer Akkusparfunktion (SavE) ausgestattet, um die Betriebsdauer zu verlängern.

1. Drücken Sie die SavE-Taste (Energiespartaste) zum

Starten der Funktion. Die grüne LED leuchtet auf.

2. Drücken Sie die SavE-Taste (Energiespartaste)

erneut, um die Funktion zu deaktivieren. Die grüne LED (B) erlischt. Die SavE-Funktion stoppt automatisch, wenn die Bodenbeschaffenheit eine höhere Leistung notwendig macht. Die SavE-Funktion startet automatisch, wenn die Bodenbeschaffenheit es zulässt. Funktion für hohe Belastung Wenn das Produkt langes oder nasses Gras schneidet, wird die Motordrehzahl automatisch erhöht. Der Motor wechselt zurück zum normalen Modus, wenn eine hohe Belastung nicht erforderlich ist. So stoppen Sie das Produkt Das Produkt stoppt automatisch, wenn Sie es für 10 Minuten nicht in Betrieb nehmen. Stellen Sie stets den Sicherheitsschlüssel auf 0, bevor Sie das Produkt unbeaufsichtigt lassen.

1. Lösen Sie den Motorbremsbügel, um den Motor

2. Halten Sie den EIN/AUS-Schalter (A) auf dem

Bedienfeld gedrückt, bis die grüne LED (B) erlischt.

3. Öffnen Sie die Akkuabdeckung und drehen Sie den

Sicherheitsschlüssel auf 0.

4. Um den Akku zu entfernen, drücken Sie die beiden

Entriegelungstasten und ziehen den Akku heraus.

5. Laden Sie den Akku, wenn er schwach ist. Weitere

Informationen finden Sie unter So laden Sie den Akku auf Seite 129

1626 - 004 - 131Betrieb von LC 141C So wählen Sie ein zugelassenes Kabel (LC 141C) Hinweis: Für den britischen Markt verwenden Sie nur das 16 m-Verlängerungskabel, das dem Produkt beiliegt. Für alle anderen Märkte, siehe nachstehende Informationen. Bei Verwendung von Verlängerungskabeln müssen diese den Mindestquerschnitten in der folgenden Tabelle entsprechen: Spannung Kabellänge Querschnitt 220–240 V/50 Hz Bis zu 20 m 1,5 mm

• Netzkabel und Verlängerungskabel sind bei Ihrer örtlichen autorisierten Servicewerkstatt für Husqvarna Outdoor-Produkte erhältlich.

• Verwenden Sie nur Verlängerungskabel, die speziell für den Einsatz im Freien vorgesehen sind und einer der folgenden Spezifikationen entsprechen: Gewöhnlicher Gummi (60245 IEC 53), gewöhnliches PVC (60227 IEC 53) bzw. gewöhnliches PCP (60245 IEC 57)

• Ist das Kabel beschädigt, muss es zur Vermeidung von Gefahren vom Hersteller, dessen Servicewerkstatt oder von gleichermaßen qualifizierten Personen ausgetauscht werden. So starten Sie das Gerät

1. Stecken Sie das Netzkabel in die Steckdose unten

2. Setzen Sie das Netzkabel in den Netzkabelhalter.

Siehe Verwendung des Netzkabelhalters (Modell LC 141C) auf Seite 122

3. Bleiben Sie hinter dem Gerät.

4. Lösen Sie die Wegfahrsperre.

5. Drücken Sie den Motorbremsbügel in die Richtung

1626 - 004 -So stoppen Sie das Produkt

1. Lösen Sie den Motorbremsbügel, um den Motor

2. Ziehen Sie das Netzkabel von der Steckdose und

anschließend vom Gerät ab. ACHTUNG: Ziehen Sie den Stecker gerade heraus. Ziehen Sie nicht am Netzkabel. So erhalten Sie ein gutes Mähergebnis

• Benutzen Sie immer eine scharfe Klinge. Eine stumpfe Klinge liefert ein unregelmäßiges Ergebnis, und die Schnittfläche des Grases wird gelb. Eine scharfe Klinge verbraucht außerdem weniger Energie als eine stumpfe Klinge.

• Schneiden Sie nicht mehr als ⅓ der Länge des Grases ab. Mähen Sie zuerst mit einer hohen Schnitthöhe. Überprüfen Sie das Ergebnis, und senken Sie die Schnitthöhe auf eine entsprechende Stufe. Wenn das Gras sehr lang ist, fahren Sie langsam und mähen bei Bedarf 2-mal.

• Mähen Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden. Wartung Einleitung WARNUNG: Bevor Sie eine Wartung durchführen, müssen Sie das Kapitel über die Sicherheit lesen und verstehen. Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Händler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die nächste Servicewerkstatt zu erhalten. Wartungsplan Die Wartungsintervalle werden anhand der täglichen Nutzung des Produkts berechnet. Die Intervalle ändern sich, wenn das Produkt nicht täglich verwendet wird. Informationen zur Wartung mit * finden Sie unter Sicherheitsvorrichtungen am Gerät auf Seite 121

LC 141iV, LC 141i und LC 141C Nach je- dem Ein- satz Monatlich Zu jeder Jahres- zeit Führen Sie eine allgemeine Inspektion durch. X Reinigen Sie das Produkt. X Prüfen Sie die Startsperre*. X Stellen Sie sicher, dass die Sicherheitsvorrichtungen am Produkt nicht beschä- digt sind*.

Prüfen Sie die Schneidausrüstung. X Prüfen Sie die Schneidewerkabdeckung*. X 1626 - 004 - 133LC 141iV, LC 141i und LC 141C Nach je- dem Ein- satz Monatlich Zu jeder Jahres- zeit Führen Sie eine Prüfung des Motorbremsbügels durch*. X Nur LC 141iV und LC 141i Nach je- dem Ein- satz Monatlich Zu jeder Jahres- zeit Stellen Sie sicher, dass die EIN/AUS-Taste funktioniert und nicht defekt ist. X Untersuchen Sie den Akku auf Schäden. X Kontrollieren Sie den Ladezustand des Akkus. X Stellen Sie sicher, dass die Entriegelungstasten am Akku richtig funktionieren und der Akku in das Produkt einrastet.

Überprüfen Sie das Ladegerät auf Beschädigungen und stellen Sie sicher, dass es ordnungsgemäß funktioniert.

Überprüfen Sie die Verbindungen zwischen dem Akku und dem Produkt. Über- prüfen Sie auch die Verbindung zwischen dem Akku und dem Ladegerät.

So führen Sie eine allgemeine Inspektion durch

• Stellen Sie sicher, dass die Muttern und Schrauben am Produkt nicht beschädigt sind.

• Stellen Sie sicher, dass die Kabel an dem Produkt nicht so liegen, dass sie beschädigt werden könnten. So reinigen Sie das Gerät

• Kunststoffteile mit einem sauberen und trockenen Tuch reinigen.

• Verwenden Sie kein Wasser zur Reinigung des Produkts. Wasser kann in den Akku oder den Motor eindringen und einen Kurzschluss oder andere Schäden am Produkt verursachen.

• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.

• Lassen Sie kein Wasser direkt auf den Motor gelangen.

• Verwenden Sie einen Pinsel, um Blätter, Gras und Schmutz zu entfernen. So reinigen Sie den Akku und das Ladegerät ACHTUNG: Reinigen Sie weder den Akku noch das Ladegerät mit Wasser.

• Stellen Sie sicher, dass der Akku und das Ladegerät sauber und trocken sind, bevor Sie den Akku in das Ladegerät einlegen.

• Reinigen Sie die Akkuklemmen mit Druckluft oder einem weichen, trockenen Tuch.

• Reinigen Sie die Oberflächen des Akkus und des Ladegeräts mit einem weichen, trockenen Tuch. So prüfen Sie die Schneidausrüstung WARNUNG: Für Modelle LC 141iV und LC 141i: Um ein unbeabsichtigtes Starten zu verhindern, drehen Sie den Sicherheitsschlüssel auf „0“, entfernen Sie den Akku und warten Sie mindestens 5 Sekunden. Für Modell LC 141C: Ziehen Sie das Netzkabel ab, um ein versehentliches Starten zu verhindern. WARNUNG: Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung durchführen. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

1. Prüfen Sie die Schneidausrüstung auf

Beschädigungen oder Risse. Wechseln Sie eine beschädigte Schneidausrüstung unbedingt aus.

2. Schauen Sie sich die Klinge an, um festzustellen, ob

sie beschädigt oder stumpf ist. Hinweis: Nach dem Schärfen muss die Klinge ausbalanciert werden. Lassen Sie eine Servicewerkstatt 134 1626 - 004 -die Klinge schärfen, ersetzen und ausbalancieren. Wenn Sie auf ein Hindernis treffen, das das Produkt zum Halten bringt, ersetzen Sie die beschädigte Klinge. Lassen Sie die Werkstatt beurteilen, ob die Klinge geschliffen werden kann oder ersetzt werden muss. So entfernen und ersetzen Sie die Klinge

1. Arretieren Sie die Klinge mit einem Holzblock.

2. Entfernen Sie den Bolzen der Klinge.

3. Entfernen Sie die Klinge.

4. Prüfen Sie die Halterung und den Bolzen der Klinge,

um festzustellen, ob Beschädigungen vorliegen.

5. Prüfen Sie die Motorwelle, um sicherstellen, dass sie

6. Wenn Sie die neue Klinge montieren, zeigen die

abgewinkelten Enden der Klinge in die Richtung der Schneidwerkabdeckung.

7. Stellen Sie sicher, dass die Klinge mit der Mitte der

Motorwelle ausgerichtet ist.

8. Arretieren Sie die Klinge mit einem Holzblock.

Befestigen Sie die Federscheibe, und ziehen Sie Schraube und Scheibe mit einem Drehmoment von 20 Nm fest.

9. Drehen Sie die Klinge mit der Hand, um

sicherzustellen, dass sie sich einwandfrei dreht. WARNUNG: Tragen Sie Sicherheitshandschuhe. Die Klinge ist sehr scharf, und man schneidet sich sehr leicht.

10. Starten Sie das Gerät, um die Klinge zu prüfen.

Wenn die Klinge nicht richtig befestigt ist, gibt es im Gerät Vibrationen, oder das Schneidergebnis ist unbefriedigend. Fehlerbehebung Akku LED-Anzeige am Akku Ursache Lösung Die grüne LED blinkt. Die Akkuspannung ist niedrig. Den Akku laden. Siehe So laden Sie den Akku auf Seite 129

1626 - 004 - 135LED-Anzeige am Akku Ursache Lösung Die Fehler-LED blinkt. Der Akku ist schwach. Den Akku laden. Siehe So laden Sie den Akku auf Seite 129

Die Temperatur in der Arbeitsumge- bung ist zu hoch oder zu niedrig. Der Akku darf nur bei Temperaturen zwischen ‐10 und 40 °C verwendet werden. Überspannung. Sicherstellen, dass die Netzspannung mit dem auf dem Typenschild des Geräts angezeigten Span- nungswert übereinstimmt. Den Akku aus dem Ladegerät entnehmen. 5 Se- kunden und warten und erneut versuchen, den Akku aufzuladen. Falls das Problem weiter be- steht, eine autorisierte Servicewerkstatt kontaktie- ren. Die Fehler-LED leuch- tet. Die Zellendifferenz ist zu groß (1 V). Bitte eine autorisierte Servicewerkstatt kontaktie- ren. Akkuladegerät Die LED am Akkula- degerät Ursache Lösung Die Fehler-LED blinkt. Die Temperatur in der Arbeitsum- gebung ist zu hoch oder zu nied- rig. Das Ladegerät darf nur in Umgebungen mit Temperatu- ren zwischen 5 und 40 °C verwendet werden. Die Fehler-LED leuchtet. Bitte eine autorisierte Servicewerkstatt kontaktieren. Bedienfeld Bei Problemen, die nicht in diesem Abschnitt behandelt werden, wenden Sie sich an Ihre Servicewerkstatt. Tastatur Mögliche Fehler Mögliche Fehlerbehebung Störungs-LED blinkt Der Motor ist überlastet Erhöhen Sie die Schnitthöhe. Siehe So stellen Sie die Schnitthöhe ein auf Seite 129

Die Motordrehzahl fällt zu stark ab und der Motor stoppt Die Motorsteuerung ist zu heiß Schalten Sie den Motor ab und warten Sie, bis er sich abgekühlt hat Die Klinge ist blockiert. Um ein unbeabsichtigtes Starten zu verhindern, drehen Sie den Sicherheitsschlüssel auf 0, entfer- nen Sie den Akku und warten Sie mindestens 5 Sekunden. Stellen Sie sicher, dass die Klinge sich frei drehen kann. Falls das Problem weiterbesteht, wenden Sie sich an eine autorisierte Servicewerk- statt Akkufehler oder kein Signal vom Ak-

Setzen Sie den Akku korrekt in das Produkt ein und untersuchen Sie den Akkuanschluss. Wenn die Fehler-LED am Akku blinkt, siehe Akku auf Seite 135

136 1626 - 004 -Tastatur Mögliche Fehler Mögliche Fehlerbehebung Das Produkt schaltet sich ab Der Akku ist schwach Laden Sie den Akku. Siehe So laden Sie den Ak- ku auf Seite 129

Anschluss für den Akku defekt Überprüfen Sie den Anschluss für den Akku Transport, Lagerung und Entsorgung So bringen Sie das Gerät in die Transportposition

1. Entfernen Sie den Grasfänger (falls vorhanden).

2. Lösen Sie die Knöpfe auf dem oberen Griff und

klappen Sie den Griff nach unten.

3. Lösen Sie die unteren Drehknöpfe.

4. Schieben Sie die Flügelmuttern zum unteren Ende

der Nut an der linken und der rechten Seite des Produkts.

5. Klappen Sie den Griff nach vorn.

• Die enthaltenen Lithium-Ionen-Batterien unterliegen den gesetzlichen Bestimmungen zu gefährlichen Gütern.

• Für gewerbliche Transporte müssen besondere Anforderungen bei Verpackung und Kennzeichnung eingehalten werden.

• Stellen Sie sicher, dass Sie sich an die Vorschriften für gefährliche Güter halten, wenn Sie das Produkt für den Transport vorbereiten. Gegebenenfalls gelten örtliche Vorschriften.

• Entnehmen Sie die für den Transport stets den Akku.

• Decken Sie die Akkustecker mit Klebeband ab und stellen Sie sicher, dass der Akku sich während des Transports nicht bewegen kann.

• Sichern Sie das Produkt während des Transports. Lagerung

• Entnehmen Sie für die Lagerung stets den Akku.

• Stellen Sie zur Vermeidung von Unfällen sicher, dass der Akku während der Lagerung nicht an das Produkt angeschlossen bleibt.

• Bewahren Sie das Ladegerät an einem geschlossenen und trockenen Ort auf.

• Bewahren Sie den Akku und das Ladegerät an einem trockenen Ort ohne Feuchtigkeit oder Frost auf.

• Trennen Sie den Akku während der Lagerung vom Ladegerät. 1626 - 004 - 137• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.

• Lagern Sie den Akku an einem Ort mit einer Temperatur zwischen 5 und 25 °C und setzen Sie ihn nicht direkter Sonneneinstrahlung aus.

• Lagern Sie das Ladegerät an einem Ort mit einer Temperatur zwischen 5 und 45 °C und setzen Sie es nicht direkter Sonneneinstrahlung aus.

• Stellen Sie sicher, dass der Akkustand mindestens zwischen 30 und 50 % beträgt, bevor Sie das Produkt für längere Zeit einlagern.

• Bewahren Sie das Produkt, den Akku und das Ladegerät an einem verschließbaren Ort und für Kinder und unbefugte Personen unzugänglich auf.

• Reinigen Sie das Produkt und lassen Sie es vollständig warten, bevor Sie es längere Zeit einlagern. Entsorgung Durch Symbole auf dem Produkt oder seiner Verpackung wird angezeigt, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Es ist einer entsprechenden Recycling-Einrichtung zuzuführen, damit elektrische und elektronische Komponenten wiedergewonnen werden können. Dadurch, dass Sie sicherstellen, dass Sie mit diesem Produkt sorgfältig umgehen, können Sie helfen, den potentiellen negativen Auswirkungen auf die Umwelt und Ihre Mitmenschen entgegenzuwirken, die sich andernfalls durch eine unsachgemäße Entsorgung dieses Produkts ergeben können. Genauere Informationen über die ordnungsgemäße Entsorgung dieses Produkts erhalten Sie bei Ihrer Stadtverwaltung, Ihrem Abfallentsorgungsunternehmen oder dem Geschäft, in dem Sie Ihr Produkt gekauft haben. Technische Angaben Technical data LC 141iV, LC 141i LC 141iV LC 141i Cutting motor Motor type BLDC (brushless) 36V BLDC (brushless) 36V Motor speed – SavE, rpm 2700 2700 Motor speed – Nominal, rpm 3100 3100 Motor speed – High load, rpm 3700 3700 Motor output – max. kW 0.8 0.8 Motor output – Nominal, kW 0.55 0.55 Drive motor Motor output – Nominal, kW 0.25 NA Self walk speed, km/h 3.0–4.5 NA Speed adjustment levels 4 NA Weight Weight without battery, kg

1626 - 004 - 139Approved chargers for the specified batteries, Brand Input voltage, V Frequency, Hz Power, W QC330 Husqvarna 100–240 50–60 330 QC500 Husqvarna 100–240 50–60 500 Technische Daten LC 141C LC 141C Motor Motortyp Wechselstrommotor Motordrehzahl – Nennwert, U/min 3.200 Leistung 1.800 W Stromquelle Kabelgebunden, elektrisch Netzkabel (im Lieferumfang für den britischen Markt enthalten) Kabeltyp 16-m-Verlängerungskabel Gewicht, kg 1,6 Gewicht Gewicht, kg 20,4 Geräuschemissionen

Schallleistungspegel, gemessen dB (A) 93 Schallleistungspegel, garantiert L

Schalldruckpegel am Ohr des Bedieners, dB (A) 85 Vibrationswerte

2,0 Mähen Schnitthöhe, mm 25-70 Schnittbreite, cm 41 Klinge, Artikelnummer Sammeln 5011716-01 Grasfänger, Volumen, Liter 50

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG.

Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 1,4 dB (A).

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 0,2 m/s

140 1626 - 004 -EU-Konformitätserklärung EU-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt hiermit, dass die Rasenmäher Husqvarna LC 141iV und LC 141i ab Seriennummer 2018XXXXXXX und Husqvarna LC 141C ab Seriennummer 2015XXXXXXX den Anforderungen der RICHTLINIE DES RATES entsprechen:

• Richtlinie zur „Beschränkung der Verwendung bestimmter gefährlicher Stoffe“, 2011/65/EU vom

• „Maschinen-Richtlinie“ 2006/42/EG vom

• Richtlinie „über elektromagnetische Verträglichkeit“, 2014/30/EU vom 26. Februar 2014

• „Richtlinie über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG vom 8. Mai 2000 Informationen zu Geräuschemissionen finden Sie im Kapitel mit den technischen Daten. Für die Zertifizierung von Husqvarna LC 141iV und LC 141i wurden folgende Normen angewendet: IEC

6. ĮJUNGIMO / IŠJUNGIMO mygtukas

1. Motorbremsehåndtak

1. Motorbremsehåndtak
