NÁVOD NA OBSLUHU LC 141C HUSQVARNA

Popis výrobku LC 141C

1626 - 004 -Použití pohonu kol

1. Rukoväť motorovej brzdy

12. Indikátor úrovne rýchlosti (LC 141iV)

17. Bezpečnostný kľúč

22. Mulčovacia súprava (príslušenstvo pre LC 141iV)

23. Mulčovacia súprava (príslušenstvo pre LC 141i)

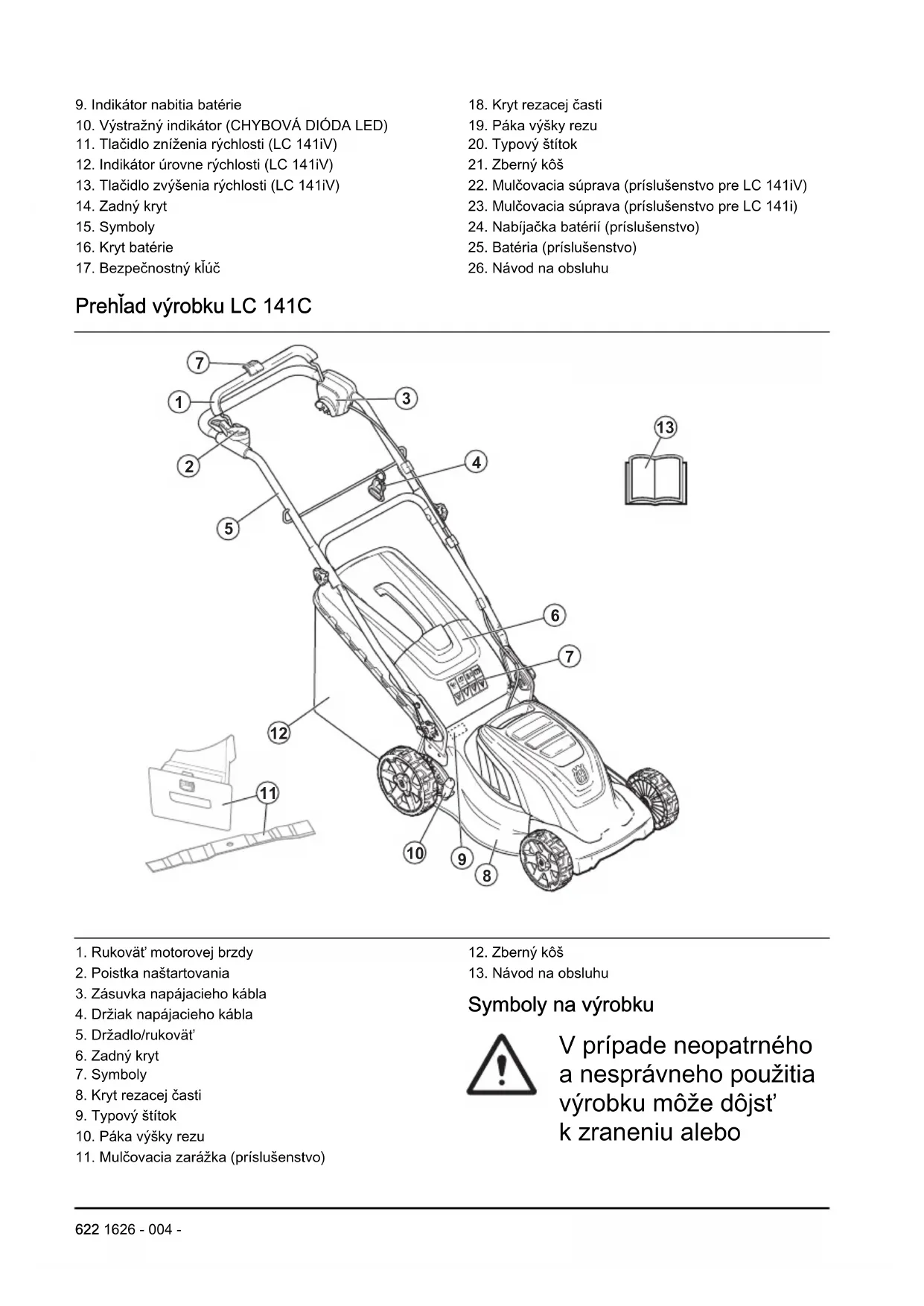

Prehľad výrobku LC 141C

1. Rukoväť motorovej brzdy

4. Držiak napájacieho kábla

11. Mulčovacia zarážka (príslušenstvo)

Symboly na výrobku V prípade neopatrného a nesprávneho použitia výrobku môže dôjsť k zraneniu alebo 622 1626 - 004 -usmrteniu obsluhy alebo osôb v okolí. Pred používaním tohto výrobku si prečítajte návod na obsluhu a uistite sa, že porozumiete uvedeným pokynom. Dbajte na to, aby osoby a zvieratá nevstupovali do pracovnej oblasti. Dávajte pozor na vymrštené predmety a spätné nárazy. Upozornenie: Udržiavajte ruky a chodidlá mimo dosahu rotujúceho noža. Upozornenie: Udržiavajte ruky a chodidlá mimo dosahu rotujúcich častí. Pred vykonaním údržby výrobku vytiahnite bezpečnostný kľúč. (model LC 141iV/ LC 141i) Pred vykonávaním údržby odpojte výrobok od elektrickej zásuvky. (model LC 141C) IPX1 – výrobok je vybavený ochranou voči zvisle kvapkajúcej vode (model LC 141iV/ LC 141i) IPX4 – výrobok je vybavený ochranou voči striekajúcej vode (model LC 141C) Dbajte na to, aby výrobok nezmokol na daždi LC 141iV/LC 141i) Upozornenie: S výrobkom neprechádzajte cez napájací kábel, pretože môže dôjsť k úrazu elektrickým prúdom alebo poškodeniu výrobku. (model LC 141C) Tento výrobok je v súlade s príslušnými smernicami ES. Hlukové emisie do okolia sú v súlade so smernicou Európskeho spoločenstva. Emisie výrobku sú špecifikované v kapitole s technickými údajmi tohto návodu a na štítku. 1626 - 004 - 623Jednosmerný prúd. 36V Dvojitá izolácia. Tento výrobok recyklujte v miestnom re- cyklačnom za- riadení urče- nom pre elek- trické a elektro- nické zariade- nia. (Uplatňuje sa iba na Euró- pu) Postup štarto- vania modelu LC 141iV/ LC 141i: stlačte vypínač, uvoľ- nite poistku na- štartovania, po- tlačte rukoväť motorovej brz- dy nadol. Postup štartovania modelu LC 141C: uvoľnite poistku naštartovania, potlačte rukoväť motorovej brzdy nadol. Zastavte uvoľnením rukoväti motorovej brzdy. Pomaly Rýchlo Snímateľný kód Poznámka: Ostatné symboly/emblémy na výrobku odkazujú na zvláštne požiadavky certifikácie pre určité trhy. Zodpovednosť za výrobok V súlade s právnymi predpismi upravujúcimi zodpovednosť za výrobok nenesieme zodpovednosť za škody spôsobené naším výrobkom v dôsledku:

• nesprávne vykonanej opravy výrobku,

• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,

• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,

• opravy výrobku, ktoré neboli vykonané v schválenom servisnom stredisku alebo schválenými kompetentnými osobami.

1626 - 004 -Bezpečnosť Bezpečnostné definície Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu. VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode. VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode. Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii. Všeobecné bezpečnostné pokyny VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Tento výrobok je nebezpečný, ak sa nepoužíva správne alebo ak nie ste pri jeho používaní opatrní. V prípade nedodržania bezpečnostných pokynov hrozí poranenie alebo usmrtenie.

Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností spôsobovať rušenie aktívnych alebo pasívnych implantovaných lekárskych prístrojov. Na zníženie rizika vážneho alebo smrteľného zranenia odporúčame, aby sa osoby s implantovanými lekárskymi prístrojmi poradili so svojím lekárom a výrobcom pomôcky ešte pred použitím tohto výrobku.

Vždy zachovávajte opatrnosť a riaďte sa zdravým úsudkom. Ak si v určitých situáciách nie ste istí, ako máte výrobok používať, výrobok nepoužívajte a pred pokračovaním v práci sa poraďte s predajcom spoločnosti Husqvarna.

Myslite na to, že operátor bude zodpovedný za nehody zahŕňajúce iné osoby alebo ich majetok.

Výrobok udržiavajte čistý. Uistite sa, že sú symboly a emblémy čitateľné.

Nikdy nedovoľte používať zariadenie deťom ani osobám, ktoré sa neoboznámili s návodom na používanie. Miestne predpisy môžu obmedzovať vek používateľa

Osoby so zníženými fyzickými alebo duševnými schopnosťami musia byť počas používania výrobku 1626 - 004 - 625vždy pod dozorom. Vyžaduje sa neustála prítomnosť zodpovednej dospelej osoby.

Výrobok nepoužívajte, ak ste unavení, chorí alebo ste pod vplyvom alkoholu, drog alebo liekov. Vyššie uvedené prípady majú negatívny vplyv na váš zrak, ostražitosť, koordináciu a úsudok.

Výrobok žiadnym spôsobom neupravujte ani nepoužívajte, ak existuje možnosť, že bol upravený inými osobami. Bezpečnosť na pracovisku VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Pred používaním výrobku odstráňte z pracovnej oblasti všetky predmety, ako sú napr. konáre, vetvy a kamene.

Predmety, ktoré narazia na rezné zariadenie, môžu byť vymrštené a spôsobiť poranenie osôb alebo poškodenie iných predmetov. Dávajte pozor, aby okolo stojace osoby a zvieratá nevstupovali do pracovnej oblasti.

Výrobok nikdy nepoužívajte počas nepriaznivých poveternostných podmienok, napríklad v hmle, v daždi, v silnom vetre, v silnom mraze, pri vysokom riziku blýskania. Používanie výrobku počas nepriaznivých poveternostných podmienok alebo na vlhkých alebo mokrých miestach je namáhavé. Nepriaznivé poveternostné podmienky môžu mať za následok vznik nebezpečných podmienok, akými sú napr. klzké povrchy.

Dávajte pozor na osoby, predmety a situácie, ktoré môžu zamedziť bezpečnej prevádzke výrobku.

Dávajte pozor na prekážky, ako sú napr. korene, kamene, halúzky, jamy a priekopy. Vysoká tráva môže zakrývať prekážky.

Kosenie trávy na svahoch môže byť nebezpečné. Nesnažte sa kosiť mimoriadne strmé svahy. Výrobok nepoužívajte na svahoch so sklonom viac ako 15°

1626 - 004 -• V blízkosti skrytých rohov a objektov, ktoré vám bránia vo výhľade, sa pohybujte opatrne. Bezpečnosť pri práci VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Tento výrobok používajte len na kosenie trávy. Výrobok sa nesmie používať na iné úlohy.

Používajte osobné ochranné pomôcky. Pozrite si časť Osobné ochranné prostriedky na strane 628

Naučte sa, ako v prípade núdze rýchlo zastaviť motor.

Výrobok nepoužívajte na daždi alebo vlhkých miestach. V prípade preniknutia vody do výrobku sa zvyšuje riziko zásahu elektrickým prúdom.

Výrobok nepoužívajte, pokiaľ nie sú nôž a všetky kryty správne upevnené. Nesprávne pripojený nôž sa môže uvoľniť a spôsobiť poranenia osôb.

Uistite sa, že nôž nenarazí na predmety, ako sú napr. kamene alebo korene. Môže dôjsť k poškodeniu noža a ohnutiu hriadeľa motora. Ohnutá náprava spôsobuje silné vibrácie a vzniká veľké nebezpečenstvo uvoľnenia noža.

Keď je naštartovaný motor, rukoväť motorovej brzdy nesmie byť nikdy trvalo pripevnená k rukoväti.

Pri obsluhe výrobku dávajte pozor, aby všetky kolesá dosadali na zem a rukoväť držte oboma rukami. Udržiavajte ruky a chodidlá mimo dosahu rotujúcich nožov.

Keď je motor spustený, výrobok nenakláňajte. 1626 - 004 - 627• Pri ťahaní výrobku smerom dozadu buďte opatrní.

Výrobok nikdy nedvíhajte, keď je spustený motor. Ak musíte výrobok zdvihnúť, najskôr zastavte motor, otočte bezpečnostný kľúč do polohy 0 a vyberte batériu (model LC 141iV a LC 141i) alebo odpojte napájací kábel (model LC 141C).

Počas obsluhy výrobku necúvajte.

Pri prechádzaní cez oblasti bez trávy, ako sú napr. štrkové, kamenné a asfaltové chodníky, vypnite motor.

Pred zmenou výšky rezu zastavte motor. Nikdy nevykonávajte nastavenia so spusteným motorom.

Nikdy nenechávajte výrobok bez dozoru, keď je zapnutý motor. Zastavte motor a uistite sa, že sa rezné zariadenie neotáča. Bezpečnostné pokyny pre prevádzku Osobné ochranné prostriedky VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Osobné ochranné prostriedky nedokážu úplne vylúčiť riziko, ale môžu znížiť vážnosť zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.

Keď je to potrebné, používajte ochranné rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia. Bezpečnostné zariadenia na výrobku VÝSTRAHA: Skôr než budete produkt používať, prečítajte si nasledujúce výstrahy.

• Nepoužívajte produkt, ktorý má chybné bezpečnostné zariadenia.

• Pravidelne kontrolujte bezpečnostné zariadenia. Ak sú bezpečnostné zariadenia chybné, obráťte sa na servisného zástupcu spoločnosti Husqvarna. Kontrola krytu rezacej časti Kryt rezacej časti tlmí vibrácie vo výrobku a znižuje riziko poranenia kotúčom.

• Skontrolujte kryt rezacej časti, aby ste sa uistili, že na ňom nie sú žiadne známky poškodenia, ako sú napr. praskliny. Rukoväť motorovej brzdy Rukoväť motorovej brzdy slúži na zastavenie motora. Keď rukoväť motorovej brzdy uvoľníte, motor sa zastaví. Ak chcete motorovú brzdu skontrolovať, naštartujte motor a potom uvoľnite rukoväť motorovej brzdy. Ak sa

1626 - 004 -motor v priebehu 3 sekúnd nezastaví, požiadajte servisného zástupcu spoločnosti Husqvarna o nastavenie motorovej brzdy. Bezpečnostný kľúč (modely LC 141iV a LC 141i) Bezpečnostný kľúč sa nachádza pod krytom batérie. Bezpečnostný kľúč slúži na pripojenie batérie, ktorá napája motor.

• Pred vykonaním kontroly bezpečnostného kľúča naštartujte a vypnite motor.

• Ak bezpečnostný kľúč funguje správne, motor sa spustí iba vtedy, keď je kľúč v polohe 1. Kontrola poistky naštartovania Skontrolujte poistku naštartovania, aby ste sa uistili, že zabraňuje prevádzke motora.

1. Potlačte páku pohonu smerom k hornej rukoväti.

vráti do svojej pôvodnej polohy. Používanie držiaka napájacieho kábla (model LC 141C) Držiak napájacieho kábla znižuje napätie pôsobiace na sieťovú zásuvku a napájací kábel. Držiak napájacieho kábla tiež znižuje riziko vášho pádu.

okolo háka. Bezpečnosť batérie VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Ako napájací zdroj používajte nabíjateľné batérie Husqvarna len pre výrobky typu Husqvarna. V prípade iných zariadení nepoužívajte batériu ako zdroj napájania, aby ste zabránili riziku zranenia.

Nepoužívajte nenabíjateľné batérie.

Nebezpečenstvo zásahu elektrickým prúdom. Nepripájajte konektory batérie ku kľúčom, minciam, skrutkám 1626 - 004 - 629ani k iným kovovým predmetom. Môže dôjsť k skratu batérie.

Batériu nevystavuje priamemu slnečnému žiareniu, teplu ani otvorenému ohňu. Batéria môže vybuchnúť a spôsobiť popálenie alebo poleptanie.

Batériu nevystavuje mikrovlnému žiareniu ani vysokému tlaku.

Nepokúšajte sa rozoberať ani rozdrviť batériu.

V prípade úniku kvapaliny z batérie zabráňte zasiahnutiu pokožky a očí kvapalinou. V prípade kontaktu s kvapalinou umyte zasiahnutú oblasť veľkým množstvom vody a vyhľadajte lekársku pomoc.

Batériu používajte v prostredí, v ktorom sa teplota pohybuje od –10 °C do 40 °C.

Nepoužívajte chybnú ani poškodenú batériu.

Batérie uchovávajte v bezpečnej vzdialenosti od kovových predmetov, ako sú napr. klince, mince, šperky. Bezpečnosť nabíjačky batérií VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností spôsobovať rušenie aktívnych alebo pasívnych implantovaných lekárskych prístrojov. Zníženie rizika podmienok, ktoré môžu viesť k vážnemu alebo aj smrteľnému poraneniu, si vyžaduje, aby sa osoby s implantovanými pomôckami poradili so svojím lekárom a

1626 - 004 -výrobcom pomôcky ešte pred použitím tohto výrobku.

Pravidelne kontrolujte, či napájací kábel nabíjačky batérií nie je poškodený a či na ňom nie sú praskliny.

Udržiavajte všetky napájacie káble a predlžovacie káble v bezpečnej vzdialenosti od vody, oleja a ostrých hrán. Ubezpečte sa, že kábel nie je privretý vo dverách, plotoch a podobne. Môže to spôsobiť, že nabíjačka bude pod napätím.

Nabíjačku batérií smú používať deti od 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí, pokiaľ sú pod dohľadom alebo boli poučené o bezpečnom používaní nabíjačky batérií a chápu súvisiace riziká. Deti sa nesmú s nabíjačkou batérií hrať. Deti nesmú vykonávať čistenie ani údržbu zariadenia, ak nie sú pod dozorom.

Nabíjačku batérií nepoužívajte v blízkosti horľavých materiálov alebo materiálov, ktoré spôsobujú koróziu. Nabíjačku batérií nezakrývajte. V prípade výskytu dymu alebo ohňa odpojte zástrčku nabíjačky batérií.

Nepoužívajte chybnú alebo poškodenú nabíjačku batérií.

Batériu nabíjajte len v interiéri na miestach s dobrým prúdením vzduchu a mimo slnečného svetla. Batériu nenabíjajte vo vlhkom prostredí. Bezpečnosť pri používaní napájacieho kábla Pre model LC 141C.

Odporúča sa používať prúdový chránič (R.C.D.) s aktiváciou pri prúde, ktorý nepresahuje hodnotu 30 mA. Ani pri inštalácii prúdového chrániča (R.D.C.) nie je možné zaručiť 100 % bezpečnosť, a preto je nutné vždy dodržiavať bezpečné pracovné postupy. Pred každým používaním zariadenia skontrolujte prúdový chránič (R.C.D.). 1626 - 004 - 631• Výrobok okamžite odpojte od siete, ak je napájací kábel prerezaný alebo ak je poškodená jeho izolácia.

Nedotýkajte sa prerezaného alebo poškodeného napájacieho kábla, kým ho neodpojíte od elektrickej siete.

Prerezaný alebo poškodený napájací kábel neopravujte. Vymeňte ju za novú. Bezpečnostné pokyny pre údržbu VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Pre model LC 141C: Neúmyselnému spusteniu počas vykonávania údržby predídete odpojením napájacieho kábla.

Správnym vykonaním údržby zvýšite životnosť výrobku a znížite nebezpečenstvo nehôd. Vykonanie odborných opráv zverte schválenému servisnému zástupcovi. Ďalšie informácie získate od najbližšieho servisného zástupcu.

Vykonávajte len údržbu uvedenú v tomto návode na obsluhu. Náročnejšie práce musí vykonávať schválený servisný zástupca.

Pri používaní rezného zariadenia používajte odolné rukavice. Nôž je veľmi ostrý a ľahko môže dôjsť k porezaniu.

Nechajte výrobok pravidelne prehliadnuť servisným zástupcom a vykonať na ňom potrebné nastavenia a opravy.

Vymeňte všetky poškodené, opotrebované alebo zlomené diely.

Pri výmene príslušenstva sa riaďte pokynmi. Používajte iba príslušenstvo od daného výrobcu.

1. Zatlačte skrutku (A) cez rukoväť (B), plastovú

podložku (C) a opornú podperu rukoväti (D).

3. Zatlačte skrutku (F) cez podložku (G) a opornú

5. Zarovnajte otvory na rukoväti s otvormi na spodnej

k rukoväti. Poznámka: Uistite sa, že káble nie sú príliš napnuté. Nadmerné napnutie kábla môže pri skladaní rukoväti do transportnej polohy poškodiť kábel.

1. Uvoľnite spodné gombíky.

2. Odmontujte gombík, podložku a skrutku na ľavej a

pravej strane. 1626 - 004 - 6333. Výšku rukoväti možno nastaviť do 2 polôh. Zasuňte skrutku do jedného z dvoch otvorov na ľavej a pravej strane.

2. Vložte hornú časť zberného koša do spodnej časti

zberného koša. Rám zberného koša upevnite príchytkami.

rámu. Zostavenie súpravy na mulčovanie

zarážku. Mulčovacia zarážka typu A je určená pre modely LC 141i a LC 141C. Typ B je určený pre model LC 141iV.

3. Zatvorte zadný kryt.

4. Vymeňte čepeľ za kombinovanú čepeľ (pozrite si

časť Demontáž a výmena noža na strane 641

1626 - 004 -Prevádzka Úvod VÝSTRAHA: Pred používaním výrobku si musíte prečítať kapitolu o bezpečnosti a porozumieť informáciám, ktoré sa v nej uvádzajú. Husqvarna Connect Husqvarna Connect je bezplatná aplikácia pre mobilné zariadenia. Aplikácia Husqvarna Connect prináša rozšírené funkcie pre výrobok Husqvarna:

• Rozšírené informácie o výrobku.

• Informácie a podpora vzťahujúce sa na súčasti výrobku a servis. Ak chcete začať, použite Husqvarna Connect

1. Stiahnite si aplikáciu Husqvarna Connect do

mobilného zariadenia.

2. Zaregistrujte sa v aplikácii Husqvarna Connect.

3. Ak chcete pripojiť a zaregistrovať produkt,

postupujte podľa pokynov v aplikácii Husqvarna Connect. Nastavenie výrobku do prevádzkovej polohy Ak je rukoväť v transportnej polohe alebo v polohe uskladnenia (pozrite si časť Nastavenie výrobku do transportnej polohy na strane 643 ), postupujte podľa nasledujúcich krokov na presunutie rukoväte do prevádzkovej polohy.

1. Dvíhajte rukoväť, kým sa jej spodná časť nezaistí

v prevádzkovej polohe.

2. Posuňte spodné gombíky nahor smerom k rukoväti,

kým sa nezastavia a nebudete počuť kliknutie.

Nastavenie výšky rezu

VAROVANIE: Nenastavujte výšku rezu príliš nízko. Ak nie je povrch trávnika rovný, nože môžu narážať o zem. 1626 - 004 - 635Batéria VÝSTRAHA: Pred používaním batérie si musíte prečítať kapitolu o bezpečnosti a porozumieť informáciám, ktoré sa v nej uvádzajú. Okrem toho si musíte prečítať návod na obsluhu batérie a nabíjačky batérií a porozumieť jeho obsahu. Stav batérie Na displeji sa zobrazuje zostávajúca kapacita batérie a prípadné problémy s batériou. Kapacita batérie sa zobrazí na 5 sekúnd po vypnutí výrobku alebo po stlačení tlačidla indikátora batérie. Výstražný symbol na batérii sa rozsvieti, keď sa vyskytne chyba. Pozrite si časť Batéria na strane 641

4. Keď svietia všetky indikátory LED na batérii, batéria

sa zelený indikátor LED (B).

6. Potlačte páku pohonu smerom k hornej rukoväti.

Používanie pohonu na kolesách

• Model LC 141iV. Potiahnutím páky pohonu smerom k rukoväti spustíte pohon.

• Stláčaním tlačidiel + a – na ovládacom paneli v 4 krokoch nastavíte rýchlosť jazdy.

• Uvoľnením páky pohonu deaktivujte pohon, napr. keď sa pohybujete v blízkosti prekážok. Používanie funkcie SavE Výrobok je vybavený funkciou na šetrenie energie batérie (SavE), ktorá mu umožní dosiahnuť dlhší prevádzkový čas.

1. Funkciu spustite stlačením tlačidla SavE (A).

Rozsvieti sa zelený indikátor LED.

SavE. Zelený indikátor LED (B) zhasne. Funkcia SavE sa preruší automaticky, ak si stav terénu vyžaduje použiť vyšší výkon. Funkcia SavE sa spustí automaticky, keď to stav terénu umožní. Funkcia vysokého zaťaženia Keď výrobok kosí dlhú alebo mokrú trávu, motor automaticky zvýši otáčky. Motor sa vráti do štandardného režimu, keď už vysoké zaťaženie nie je potrebné. Vypnutie výrobku Výrobok sa automaticky zastaví, ak ho nepoužívate aspoň 10 minút. Skôr než spustíte výrobok z dohľadu, vždy otočte bezpečnostný kľúč do polohy 0.

1. Motor zastavíte uvoľnením brzdovej rukoväti motora.

5. Ak má batéria nízku kapacitu, nabite ju. Ďalšie

informácie sú uvedené v časti Nabíjanie batérie na strane 636

Obsluha modelu LC 141C Výber vhodného kábla (LC 141C) Poznámka: V Spojenom kráľovstve používajte iba 16 m predlžovací kábel, ktorý sa dodáva s produktom. Informácie pre ostatné krajiny nájdete nižšie. Ak používate predlžovacie káble, ich charakteristiky musia spĺňať minimálne úrovne prierezu uvedené v nasledujúcej tabuľke: Napätie Dĺžka kábla Prierez 220 – 240 V/50 Hz Až do 20 m 1,5 mm

• Sieťový kábel a predlžovacie káble sú k dispozícii od vášho autorizovaného servisného zástupcu pre exteriérové produkty Husqvarna.

• Používajte výlučne tie predlžovacie káble, ktoré sú určené na vonkajšie použitie a ktoré spĺňajú niektorú z nasledujúcich špecifikácií: Obyčajná guma (60245 IEC 53), obyčajné PVC (60227 IEC 53) alebo obyčajné PCP (60245 IEC 57)

• V prípade poškodenia kábla sa kábel musí vymeniť u výrobcu, jeho servisného zástupcu alebo podobne kvalifikovaných osôb, aby ste sa nevystavovali nebezpečenstvu. Zapnutie výrobku

Pozrite si časť Používanie držiaka napájacieho kábla (model LC 141C) na strane 629

5. Potlačte páku pohonu smerom k hornej rukoväti.

1. Motor zastavíte uvoľnením brzdovej rukoväti motora.

• Vždy používajte ostrý nôž. Tupý nôž poskytuje nepravidelné výsledky kosenia a pokosený povrch trávnika zožltne. Ostrý nôž spotrebuje menej energie ako tupý nôž.

• Nekoste viac ako 1/3 dĺžky trávy. Najprv koste s nastavenou vysokou výškou rezu. Skontrolujte výsledok a znížte výšku rezu na príslušnú úroveň. Ak je tráva veľmi vysoká, pohybujte sa pomaly a ak je to potrebné, pokoste ju dvakrát.

• Zakaždým koste iným smerom, aby ste predišli vzniku pruhov na trávniku. Údržba Úvod VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítať kapitolu o bezpečnosti a porozumieť jej. Údržba a opravné práce na výrobku si vyžadujú špeciálne školenie. Zaručujeme dostupnosť profesionálnych opravných prác a údržby. Ak váš predajca nie je servisný zástupca, kontaktujte predajcu, ktorý vám poskytne informácie o najbližšom servisnom zástupcovi. Plán údržby Intervaly údržby sú vypočítané na základe každodenného používania výrobku. Ak sa výrobok nepoužíva každý deň, tieto intervaly sa menia. Informácie o prvkoch údržby označených symbolom „*“ nájdete v časti Bezpečnostné zariadenia na výrobku na strane 628

1626 - 004 - 639LC 141iV, LC 141i a LC 141C Pri kaž- dom pou- žití Mesačne Každú sezónu Vykonajte všeobecnú kontrolu. X Vyčistite výrobok. X Skontrolujte poistku naštartovania *. X Skontrolujte, či sú bezpečnostné zariadenia na výrobku nepoškodené *. X Skontrolujte rezné zariadenie. X Skontrolujte kryt rezacej časti *. X Skontrolujte rukoväť brzdy motora *. X Iba modely LC 141iV a LC 141i Pri kaž- dom pou- žití Mesačne Každú sezónu Skontrolujte správnosť funkcie vypínača a zistite, či nemá poruchu. X Skontrolujte, či nie je poškodená batéria. X Skontrolujte nabitie batérie. X Skontrolujte, či uvoľňovacie tlačidlá na batérii fungujú správne a riadne zaistia batériu vo výrobku.

Vykonanie všeobecnej kontroly

• Uistite sa, že sú dotiahnuté matice a skrutky na výrobku.

• Skontrolujte, či káble výrobku nie sú v polohe, v ktorej by sa mohli poškodiť. Čistenie výrobku

• Plastové diely čistite čistou a suchou handričkou.

• Výrobok neumývajte vodou. Voda môže preniknúť do batérie alebo motora a spôsobiť skrat alebo poškodenie výrobku.

• Povrch batérie a nabíjačky batérií čistite mäkkou a suchou handričkou. Kontrola rezného zariadenia VÝSTRAHA: Pre modely LC 141iV a LC 141i: Aby ste zabránili náhodnému spusteniu, otočte bezpečnostný kľúč do polohy 0, vyberte batériu a počkajte minimálne 5 sekúnd. Pre model LC 141C: Neúmyselnému spusteniu predídete odpojením napájacieho kábla. 640 1626 - 004 -VÝSTRAHA: Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Nôž je veľmi ostrý a ľahko môže dôjsť k porezaniu.

1. Skontrolujte, či sa na reznom zariadení

nenachádzajú známky poškodenia alebo praskliny. Poškodené rezné zariadenie vždy vymeňte.

2. Skontrolujte, či nie je poškodený alebo tupý nôž.

Poznámka: Po nabrúsení je potrebné nôž vyrovnať. Nôž nechajte nabrúsiť, vymeniť a vyrovnať v servisnom stredisku. Ak narazíte na predmet, ktorý spôsobí zastavenie výrobku, vymeňte poškodený nôž. Nechajte, aby servisné stredisko rozhodlo, či je možné nôž nabrúsiť alebo sa musí vymeniť. Demontáž a výmena noža

1. Pomocou dreveného bloku zaistite nôž.

4. Skontrolujte držiak noža a skrutku noža kvôli

5. Skontrolujte hriadeľ motora a uistite sa, že nie je

7. Uistite sa, že je nôž zarovnaný so stredom hriadeľa

9. Rukou potočte nožom a uistite sa, že sa voľne otáča.

VÝSTRAHA: Používajte odolné rukavice. Nôž je veľmi ostrý a ľahko môže dôjsť k porezaniu.

10. Zapnite výrobok a otestujte nôž. Ak nôž nie je

správne upevnený, výrobok vibruje alebo poskytuje neuspokojivé výsledky kosenia. Riešenie problémov Batéria Indikátory LED na baté- rii Príčina Riešenie Bliká zelený indikátor LED. Napätie batérie je nízke. Nabite batériu. Pozrite si časť Nabíjanie batérie na strane 636

1626 - 004 - 641Indikátory LED na baté- rii Príčina Riešenie Bliká indikátor LED, kto- rý signalizuje poruchu. Kapacita batérie je nízka. Nabite batériu. Pozrite si časť Nabíjanie batérie na strane 636

Teplota pracovného prostredia je prí- liš vysoká alebo príliš nízka. Batériu používajte v prostredí, v ktorom sa teplota pohybuje od –10 °C do 40 °C. Prepätie. Uistite sa, že sieťové napätie zodpovedá údaju uvedenému na výkonovom štítku výrobku. Vyberte batériu z nabíjačky batérií. Počkajte 5 sekúnd a znova vyskúšajte nabiť batériu. Ak pro- blém pretrváva, obráťte sa na schváleného servis- ného zástupcu. Svieti indikátor LED, ktorý signalizuje poru- chu. Rozdiel napätia článkov je priveľký (1 V). Obráťte sa na schváleného servisného zástupcu. Nabíjačka batérií Indikátor LED na na- bíjačke batérií Príčina Riešenie Bliká indikátor LED, ktorý signalizuje po- ruchu. Teplota pracovného prostredia je príliš vysoká alebo príliš nízka. Nabíjačku batérií používajte pri teplotách od 5 °C do 40 °C. Svieti indikátor LED, ktorý signalizuje po- ruchu. Obráťte sa na schváleného servisného zástupcu. Ovládací panel V prípade iných problémov, ktoré sa v tejto časti neuvádzajú, sa obráťte na servisného zástupcu. Klávesnica Možné poruchy Možná činnosť Bliká dióda LED signali- zujúca poruchu Motor je preťažený Zvýšte výšku rezu. Pozrite si časť Nastavenie vý- šky rezu na strane 635

Otáčky motora výrazne klesajú a mo- tor sa zastavuje Riadenie motora je príliš horúce Zastavte motor a počkajte, kým nevychladne Nôž je zablokovaný Aby ste zabránili náhodnému spusteniu, otočte bezpečnostný kľúč do polohy 0, vyberte batériu a počkajte minimálne 5 sekúnd. Skontrolujte, či sa nôž môže voľne otáčať. Ak problém pretrváva, ob- ráťte sa na autorizovaného servisného zástupcu Chyba batérie alebo žiaden signál z batérie Vložte batériu do výrobku správne a skontrolujte konektor batérie. Ak bliká chybový indikátor LED na batérii, pozrite si časť Batéria na strane 641

642 1626 - 004 -Klávesnica Možné poruchy Možná činnosť Výrobok sa zastaví Kapacita batérie je nízka Nabite batériu. Pozrite si časť Nabíjanie batérie na strane 636

2. Uvoľnite gombíky na hornej rukoväti a sklopte

3. Uvoľnite spodné gombíky.

4. Posuňte gombíky smerom k spodnej časti drážok na

ľavej a pravej strane výrobku.

• Právne predpisy upravujúce nebezpečný tovar sa vzťahujú aj na používané lítium-iónové batérie.

• Pri obchodnej preprave treba dodržiavať špeciálne požiadavky týkajúce sa balenia a štítkov.

• Počas prípravy výrobku na prepravu zaistite, aby ste spĺňali právne predpisy týkajúce sa nebezpečných materiálov. Na túto situáciu sa môžu vzťahovať aj miestne nariadenia.

• Neskladujte batériu na mieste s výskytom statickej elektriny. Batériu nevkladajte do kovovej skrinky.

• Pred dlhodobým uskladnením výrobok vyčistite a vykonajte kompletný servis. Likvidácia Symboly na výrobku alebo na obale výrobku označujú, že sa tento výrobok nesmie likvidovať ako domáci odpad. Musí sa odovzdať do príslušnej recyklačnej stanice pre recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku pomôžete zabrániť potenciálnemu negatívnemu dopadu na životné prostredie a zdravie ľudí, ktorý by inak mohol byť dôsledkom nesprávnej likvidácie tohto výrobku. Podrobnejšie informácie o recyklácii tohto výrobku získate na mestskom úrade, od služby zaisťujúcej spracovanie domáceho odpadu alebo v predajni, kde ste výrobok zakúpili. Technické údaje Technical data LC 141iV, LC 141i LC 141iV LC 141i Cutting motor Motor type BLDC (brushless) 36V BLDC (brushless) 36V Motor speed – SavE, rpm 2700 2700 Motor speed – Nominal, rpm 3100 3100 Motor speed – High load, rpm 3700 3700 Motor output – max. kW 0.8 0.8 Motor output – Nominal, kW 0.55 0.55 Drive motor Motor output – Nominal, kW 0.25 NA Self walk speed, km/h 3.0–4.5 NA Speed adjustment levels 4 NA Weight Weight without battery, kg

1626 - 004 - 645Approved chargers for the specified batteries, Brand Input voltage, V Frequency, Hz Power, W QC500 Husqvarna 100–240 50–60 500 Technické údaje LC 141C LC 141C Motor Typ motora Sériový motor AC Otáčky motora – menovité, ot./min. 3200 Výkon 1 800 W Zdroj napájania Elektrický pohon so šnúrou Napájací kábel (súčasťou balenia iba pre Spojené kráľovstvo) Typ kábla 16 m predlžovacia šnúra Hmotnosť, kg 1,6 Hmotnosť Hmotnosť, kg 20,4 Emisie hluku

Hladina akustického tlaku pri uchu obsluhy, dB(A) 85 Úrovne vibrácií

2,0 Kosenie Výška rezu, mm 25 – 70 Šírka kosenia, cm 41 Nôž, objednávacie číslo Zberací 5011716-01 Kapacita zberného koša, v litroch 50

Hladina hluku meraná ako akustický tlak (L

Uvádzané údaje pre hladinu akustického tlaku majú typický štatistický rozptyl (štandardnú odchýlku) 1,4 dB (A).

Uvádzané údaje pre ekvivalentný stupeň vibrácií majú typický štatistický rozptyl (štandardnú odchýlku) 0,2 m/s

646 1626 - 004 -ES vyhlásenie o zhode ES vyhlásenie o zhode Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: +46-36-146500, vyhlasuje, že kosačky na trávu Husqvarna LC 141iV a LC 141i s výrobnými číslami 2018XXXXXXX a novšími a Husqvarna LC 141C od sériového čísla 2015XXXXXXX, spĺňajú požiadavky SMERNICE RADY:

• z 8. júna 2011 o „obmedzení používania určitých nebezpečných látok“ 2011/65/EÚ,

• zo 17. mája 2006, „Smernica o strojoch“ 2006/42/EÚ,

• z 26. februára 2014 „vzťahujúcej sa na elektromagnetickú kompatibilitu“, 2014/30/EÚ,
