ПОСІБНИК КОРИСТУВАЧА LC 141C HUSQVARNA

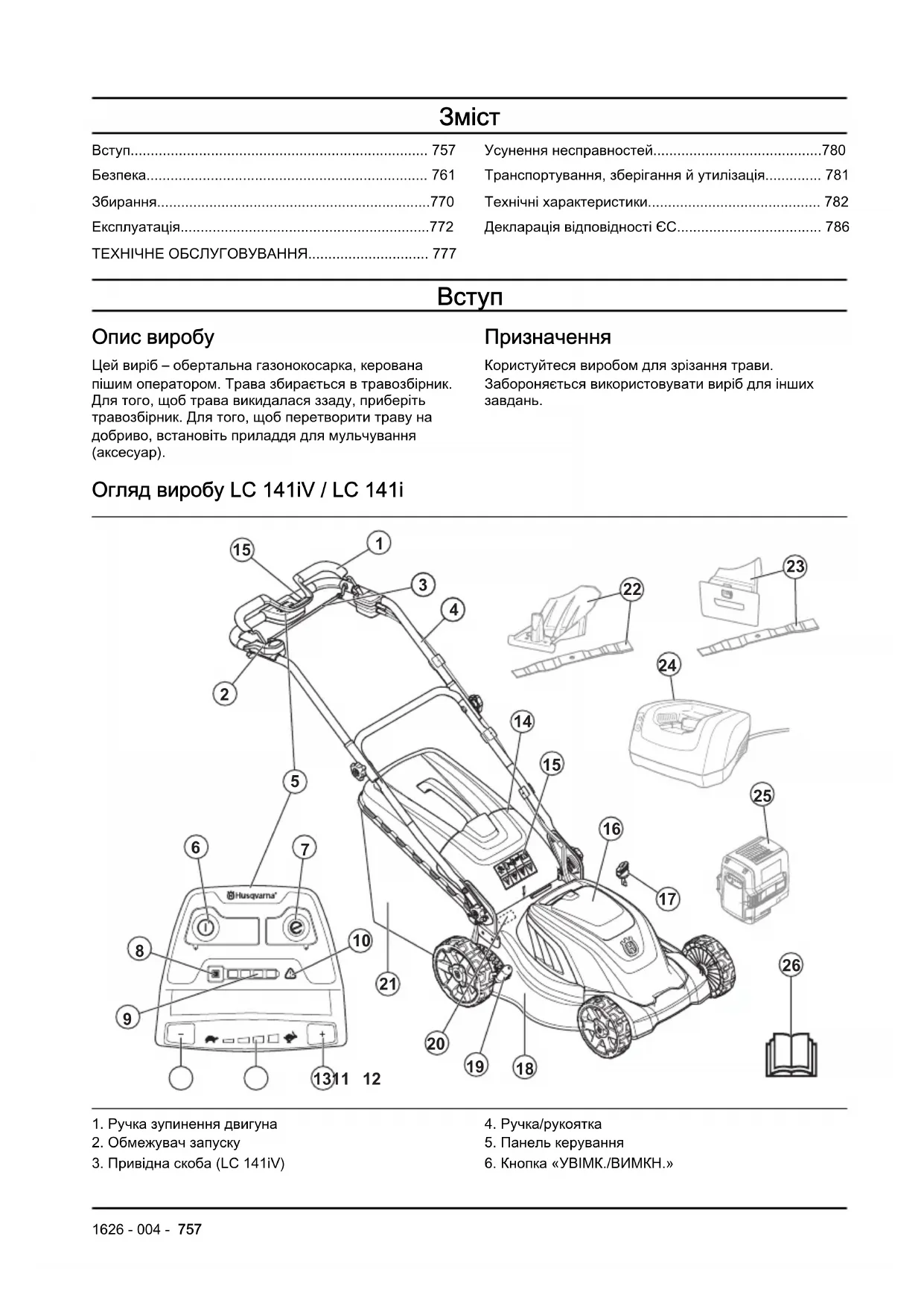

• 1626 - 004 -Зміст Вступ p. 757
• Безпека p. 761
• Збирання p. 770
• Експлуатація p. 772
• ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ p. 777
• Усунення несправностей p. 780
• Транспортування, зберігання й утилізація p. 781
• Технічні характеристики p. 782
• Декларація відповідності ЄС p. 786

Опис виробу Цей виріб – обертальна газонокосарка, керована пішим оператором. Трава збирається в травозбірник. Для того, щоб трава викидалася ззаду, приберіть травозбірник. Для того, щоб перетворити траву на добриво, встановіть приладдя для мульчування (аксесуар). Призначення Користуйтеся виробом для зрізання трави. Забороняється використовувати виріб для інших

Огляд виробу LC 141iV / LC 141i

1. Ручка зупинення двигуна

2. Обмежувач запуску

3. Привідна скоба (LC 141iV)

8. Кнопка індикатора стану акумулятора

9. Індикатор заряду акумулятора

10. Індикатор попередження (індикатор помилки)

11. Кнопка зменшення швидкості (LC 141iV)

12. Індикатор швидкості (LC 141iV)

13. Кнопка збільшення швидкості (LC 141iV)

16. Кришка акумулятора

19. Важіль регулювання висоти різання

20. Табличка з паспортними даними

22. Комплект для мульчування (насадка для

23. Комплект для мульчування (насадка для LC 141i)

24. Зарядний пристрій (додатковий аксесуар)

25. Акумулятор (додатковий аксесуар)

26. Посібник користувача

Огляд продукції LC 141C

1. Ручка зупинення двигуна

2. Блокіратор запуску

3. Гніздо для шнура живлення

4. Тримач шнура живлення

9. Табличка з паспортними даними

10. Важіль регулювання висоти різання

11. Заглушка для мульчування (додатковий аксесуар)

13. Посібник користувача

758 1626 - 004 -Символи на виробі Необережне або неправильне використання виробу може призвести до травм або смерті оператора чи сторонніх осіб. Перед використанням виробу прочитайте посібник користувача та переконайтеся, що ви зрозуміли наведені в ньому вказівки. Сторонні особи та тварини повинні знаходитися на безпечній відстані від робочої зони. Остерігайтеся рикошету й об’єктів, які можуть вилітати з-під

Увага! Тримайте руки та ноги на відстані від леза, що обертається. Увага! Тримайте руки та ноги на відстані від деталей, що обертаються. Перед технічним обслуговуванням виробу виймайте ключ безпеки. (модель LC 141iV/LC 141i) Перед технічним обслуговуванням виробу від’єднайте

електромережі. (модель LC 141C) IPX1 – виріб захищено від крапель води, що падають вертикально (модель LC 141iV/ LC 141i) IPX4 – виріб захищено від бризок (модель LC 141C) Бережіть виріб від дощу (модель LC 141iV/LC 141i)

переїжджайте шнур живлення виробом, оскільки це може спричинити ураження електричним струмом або пошкодження виробу. (модель LC 141C) Цей виріб відповідає вимогам ЄС. 1626 - 004 - 759Рівень випромінювання шуму в середовище відповідає директиві Європейської Спільноти. Рівень

випромінювань виробу вказаний у розділі «Технічні дані» і на паспортній табличці. Постійний струм. 36 В Подвійна ізоляція. Утилізацію ви- робу необхід- но проводити на підприєм- стві з пере- робки відходів електричного й електронно- го обладнан- ня. (Лише для країн Європи.) Процедура за- пуску для мо- делі LC 141iV/ LC 141i: на- тисніть кнопку

ВИМКН.», від- пустіть блокі- ратор запуску,

Процедура запуску для моделі LC 141C: відпустіть блокіратор запуску, притисніть ручку зупинення двигуна вниз. Щоб зупинити двигун, відпустіть ручку зупинення двигуна.

Сканований код Зверніть увагу: Інші позначення на виробі відповідають вимогам спеціальних сертифікатів для певних ринків. 760 1626 - 004 -Відповідальність за якість продукції Згідно із законом про відповідальність за якість продукції ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів,

• виріб було неправильно відремонтовано;

• виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;

• виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою

Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться

УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації. Загальні правила техніки

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Порушення правил техніки безпеки може призвести до травм або смерті.

Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього

Завжди будьте обережні та керуйтеся здоровим глуздом. Якщо ви маєте сумніви щодо того, як користуватися виробом у конкретній ситуації, припиніть роботу та проконсультуйтеся з дилером Husqvarna. 1626 - 004 - 761• Пам’ятайте, що оператор несе відповідальність за нещасні випадки, в результаті яких постраждали інші особи або їхнє майно.

Підтримуйте виріб чистим. Переконайтеся, що знаки та наклейки знаходяться в читабельному стані.

У жодному разі не дозволяйте користуватися приладом дітям або людям, які не ознайомилися з цим посібником. Вік оператора може обмежуватися місцевими нормами

Завжди наглядайте за особами з обмеженими фізичними чи розумовими можливостями, що використовують виріб. Біля виробу, що працює, повинна завжди знаходитися відповідальна доросла

Забороняється використовувати виріб, якщо ви втомлені, хворі, чи перебуваєте під впливом наркотиків, алкоголю або медикаментів. Ці фактори мають негативний вплив на ваш зір, зосередженість, свідомість та координацію

Забороняється використовувати виріб у разі його несправності.

Забороняється зміни в конструкцію виробу чи використовувати виріб, якщо є підозра, що його було змінено сторонніми особами. Безпека в робочій зоні ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Перед використанням виробу приберіть з робочої зони всі гілки, лозу та

Предмети, що потраплять на різальне обладнання, можуть відлетіти та поранити сторонніх осіб або пошкодити інші предмети. Сторонні особи та тварини повинні знаходитися на безпечній відстані від

Забороняється використовувати виріб за поганої погоди на кшталт туману, дощу, сильного вітру, значного холоду або грози. Робота в погану

1626 - 004 -погоду або на вологих ділянках виснажує. Погана погода може стати причиною небезпечних умов роботи, таких як слизькі поверхні.

Бережіться осіб, предметів та ситуацій, які можуть зашкодити безпечній роботі

Бережіться перешкод на кшталт коріння, каміння, гілок, ям або канав. Висока трава може приховувати

Скошування трави на схилах може бути небезпечним. Не косіть занадто круті схили. Не використовуйте виріб на ділянках із нахилом понад 15°

Будьте вкрай обережні, розвертаючись на схилах. Використовуйте виріб на схилах у горизонтальному напрямку. Не рухайтеся вверх і вниз.

Будьте обережні, наближаючись до прихованих кутів та предметів, які можуть закривати поле зору. Техніка безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Використовуйте виріб лише для скошування трав’яних газонів. Заборонено використовувати виріб для інших цілей.

Використовуйте засоби індивідуального захисту.

індивідуального захисту на сторінці 765

Дізнайтеся, як швидко зупинити двигун в екстреній

Не використовуйте виріб під дощем або в умовах підвищеної вологості. Потрапляння води у виріб збільшує загрозу ураження електричним струмом.

Забороняється використовувати виріб без правильно встановленого леза та всіх кожухів. Неправильно встановлене лезо може від’єднатися і призвести до травм.

Слідкуйте, щоб лезо не зачіпляло сторонні предмети на кшталт каміння та коріння. Це може призвести до пошкодження леза та згинання вала двигуна. Зігнута вісь 1626 - 004 - 763викликає значні вібрації та призводить до ризику від’єднання леза від виробу.

У разі удару леза об будь- який сторонній предмет чи появи вібрації негайно зупиніть виріб. Зупиніть двигун, поверніть ключ безпеки в положення «0» і вийміть акумулятор (модель LC 141iV і LC 141i) або від’єднайте шнур живлення (модель LC 141C). Перевіряйте виріб на наявність пошкоджень. Виправляйте пошкодження або здавайте виріб на ремонт в авторизований центр обслуговування.

Забороняється закріплювати ручку зупинення двигуна на рукоятці, коли працює

Поставте виріб на тверду рівну поверхню й увімкніть його. При цьому лезо не повинно торкатися землі або інших предметів.

Під час роботи з виробом завжди залишайтеся позаду

Під час роботи з виробом всі колеса мають залишатися на землі, а обидві руки треба тримати на ручці. Тримайте руки та ноги на відстані від лез, що обертаються.

Не нахиляйте виріб, коли двигун увімкнений.

Будьте обережні під час руху у зворотному

Забороняється піднімати виріб, коли двигун увімкнений. Якщо потрібно підняти виріб, зупиніть двигун, поверніть ключ безпеки в положення «0» і вийміть акумулятор (моделі LC 141iV і LC 141i) або від’єднайте шнур живлення (модель LC 141C).

Не рухайтесь у зворотному напрямку під час роботи з

Вимикайте двигун під час руху через ділянки без трави на кшталт доріжок із гравію, каменю або

Не бігайте з виробом, коли двигун увімкнений. Під час роботи з виробом необхідно ходити зі звичайною

Вимикайте двигун, перш ніж змінювати висоту різання. Забороняється виконувати регулювання при ввімкненому двигуні.

Забороняється залишати виріб без нагляду коли

1626 - 004 -двигун працює. Зупиніть двигун та переконайтеся, що ріжуче обладнання не обертається. Правила техніки безпеки під час використання Засоби індивідуального

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Особисте захисне спорядження не може повністю усунути небезпеку травмування, але при нещасному випадку воно знизить ступінь важкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

Використовуйте взуття із захистом від ковзання для роботи у важких умовах. Забороняється використовувати відкрите взуття або працювати взагалі без нього.

Використовуйте цупкі довгі

За потреби використовуйте рукавички, наприклад, якщо необхідно приєднати, оглянути або почистити різальне обладнання. Механізми безпеки на пристрої ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із пошкодженими захисними пристроями.

• Регулярно перевіряйте захисні пристрої. У випадку пошкодження захисних пристроїв зверніться до центру обслуговування Husqvarna. Перевірка кожуха леза Кожух леза частково поглинає вібрацію виробу та знижує небезпеку травмування лезом.

• Огляньте кожух леза та переконайтеся, що він не має пошкоджень на кшталт тріщин. Ручка зупинення двигуна Ручка зупинення двигуна зупиняє двигун. За відпускання ручки зупинення двигуна він зупиняється. Щоб перевірити роботу гальма двигуна, запустіть двигун, а потім відпустіть ручку зупинення. Якщо двигун не зупиняється протягом 3 секунд, необхідно передати виріб в авторизований центр обслуговування Husqvarna для налаштування гальма

Ключ безпеки (моделі LC 141iV і LC 141i) Ключ безпеки знаходиться під кришкою акумуляторного відсіку. Ключ безпеки під’єднує акумулятор, який у свою чергу живить двигун.

• Для перевірки ключа безпеки запустіть і зупиніть

• Якщо ключ безпеки справний, двигун заводиться, лише якщо повернути ключ у положення «1». 1626 - 004 - 765Перевірка обмежувача запуску Перевірте обмежувач запуску, щоб переконатися, що він дійсно блокує роботу двигуна.

1. Перемістіть ручку зупинення двигуна в напрямку

рукоятки. Обмежувач запуску блокує рух.

2. Потягніть обмежувач запуску.

3. Відпустіть обмежувач запуску та переконайтеся,

що він повертається до початкового положення. Використання тримача шнура живлення (модель LC 141C) Тримач шнура живлення зменшує механічне навантаження на розетку та шнур живлення. Тримач шнура живлення також знижує ризик того, що ви перечепитеся через нього.

1. Зігніть шнур живлення, утворивши вузьку петлю.

2. Вставте петлю в отвір у тримачу шнура

3. Надягніть петлю на гачок.

4. Потягніть за шнур живлення, щоб затягнути

петлю навколо гачка. Заходи безпеки під час роботи з акумуляторами ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Для живлення виробів Husqvarna необхідно використовувати лише акумулятори Husqvarna. Щоб уникнути травмування, забороняється використовувати акумулятор в якості джерела живлення для інших приладів.

Не використовуйте одноразові батареї.

Небезпека ураження електричним струмом. Забороняється під’єднувати клеми акумулятора до

1626 - 004 -ключів, монет, гвинтів або інших металевих предметів. Це може призвести до короткого замикання в акумуляторі.

Забороняється вставляти предмети у вентиляційні отвори акумулятора.

Тримайте акумулятор подалі від прямих сонячних променів, джерел тепла та відкритого вогню. Акумулятор може вибухнути, що призведе до опіків та / або хімічних опіків.

Бережіть акумулятор від дощу та вологи.

Захищайте акумулятор від впливу мікрохвиль чи високого тиску.

Забороняється розбирати чи ламати акумулятор.

У разі витікання рідини з акумулятора слідкуйте, щоб вона не потрапила на тіло чи в очі. Якщо рідина потрапила на шкіру, промийте вражену ділянку великою кількістю води та зверніться за медичною допомогою.

Акумулятор дозволяється використовувати за температури від –10 °C до +40 °C.

Заборонено мити батарею чи зарядний пристрій водою.

Чищення акумулятора та зарядного пристрою на сторінці 779

Не використовуйте несправний чи пошкоджений акумулятор.

Зберігайте акумулятор подалі від металевих предметів на кшталт цвяхів, монет, ювелірних виробів. Заходи безпеки при роботі із зарядним пристроєм ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Для заряджання замінних акумуляторів Husqvarna необхідно використовувати лише зарядні пристрої QC.

Ризик короткого замикання й ураження електричним струмом. Забороняється вставляти предмети у вентиляційні отвори зарядного пристрою. Заборонено розбирати зарядний пристрій. Не торкайтеся металевих предметів контактами зарядного пристрою. Використовуйте 1626 - 004 - 767сертифіковані електричні

Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього

Регулярно перевіряйте шнур живлення зарядного пристрою на предмет пошкоджень та тріщин.

Забороняється підіймати зарядний пристрій, тримаючи його за шнур живлення. Щоб від’єднати зарядний пристрій від настінної розетки, витягніть штепсельну вилку. У жодному разі не тягніть за шнур живлення.

Тримайте шнур живлення та подовжувачі на безпечній відстані від води, мастил і гострих предметів. Переконайтеся, що кабель не здавлено дверима, огорожею або іншими предметами. У такому випадку зарядний пристрій може опинитися під

Заборонено мити зарядний пристрій водою.

Діти віком від 8 років та особи з обмеженими фізичними, сенсорними або психічними можливостями або особи, які не мають досвіду та знань, можуть використовувати зарядний пристрій лише під наглядом або після належного інструктажу щодо безпечного його використання, за умови розуміння ними пов’язаних із таким використанням ризиків. Дітям забороняється грати із зарядним пристроєм. Дітям забороняється чистити зарядний пристрій і здійснювати його технічне обслуговування без нагляду.

Не намагайтеся заряджати одноразові батареї за допомогою зарядного

Забороняється використовувати зарядний пристрій поблизу легкозаймистих або корозійних матеріалів.

1626 - 004 -Заборонено накривати зарядний пристрій. При появі диму чи вогню витягніть штепсель зарядного пристрою з розетки.

Не використовуйте зарядний пристрій з ознаками пошкодження.

Заряджати акумулятор слід тільки в добре провітрюваних приміщеннях та подалі від сонячного світла. Не заряджайте акумулятор у вологому середовищі. Захисний пристрій для шнура живлення Для моделі LC 141C.

Рекомендовано використовувати пристрій захисного підключення (ПЗП) зі струмом вимкнення не більше 30 мА. Навіть якщо ПЗП установлено, це не гарантує повної гарантії безпеки, тому завжди слід дотримуватися правил техніки безпеки. Перевіряйте ПЗП перед кожним використанням.

Якщо шнур живлення перерізано або пошкоджено ізоляцію, негайно від’єднайте виріб від електромережі.

Не торкайтеся пошкодженого чи перерізаного шнура живлення, доки не від’єднаєте виріб від електромережі.

Не ремонтуйте перерізаний або пошкоджений кабель живлення. Замініть його

Правила техніки безпеки під час обслуговування ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Для моделі LC 141iV, LC 141i: Для запобігання ненавмисному запуску двигуна під час обслуговування переведіть ключ безпеки в положення «0» та вийміть акумулятор. Перед початком обслуговування зачекайте щонайменше 5 секунд.

Для моделі LC 141C: Щоб запобігти випадковому запуску двигуна під час обслуговування, від’єднайте шнур живлення.

Виконуйте технічне обслуговування правильно, адже це допоможе збільшити термін експлуатації виробу та зменшить небезпеку виникнення нещасних випадків. Доручайте 1626 - 004 - 769професійний ремонт уповноваженому центру обслуговування. Більш детальну інформацію можна дізнатися в найближчому центрі обслуговування.

Виконуйте лише те технічне обслуговування, що наведене в цьому посібнику користувача. Більш серйозні роботи повинні виконуватися працівниками сертифікованих центрів обслуговування.

Під час роботи з різальним обладнанням завжди надягайте міцні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

Для найкращої продуктивності та безпеки слід підтримувати різальні кромки гострими та чистими.

Регулярно віддавайте виріб у центр обслуговування, де його будуть перевіряти, робити необхідні налаштування або ремонт.

Замінюйте пошкоджені, зношені або зламані деталі.

Дотримуйтеся інструкцій щодо заміни аксесуарів. Користуйтеся аксесуарами лише від виробника обладнання.

Коли виріб не використовується, зберігайте його окремо від акумулятора та зарядного пристрою в сухому закритому приміщенні. Переконайтеся, що діти та особи без належної підготовки не зможуть отримати доступ до виробу, акумулятора чи зарядного

ПОПЕРЕДЖЕННЯ: Перед монтажем виробу необхідно прочитати розділ про заходи безпеки. ПОПЕРЕДЖЕННЯ: Для моделі LC 141iV, LC 141i: Щоб запобігти випадковому ввімкненню виробу під час збирання, поверніть ключ безпеки в положення «0», вийміть акумуляторну батарею та почекайте принаймні 5 секунд. Для моделі LC 141C: Щоб запобігти випадковому запуску двигуна під час монтажу, від’єднайте шнур живлення. 770 1626 - 004 -Монтаж ручки

1. Вставте гвинт (A) таким чином, щоб він пройшов

крізь ручку (B), пластикову шайбу (C) й кріпильну скобу ручки (D).

2. Повністю затягніть гайку (E).

3. Вставте гвинт (F) крізь шайбу (G) й кріпильну

4. Повністю затягніть фіксуючу голівку (H).

5. Вирівняйте отвори в рукоятці відповідно до

отворів у нижній ручці та встановіть гвинти, шайби та фіксуючі голівки. Надійно затягніть фіксуючі голівки.

6. Приєднайте кабелі до ручки за допомогою

Зверніть увагу: Переконайтеся, що натяг кабелів не занадто високий. Надмірний натяг може пошкодити кабель, якщо ручку складено в положення для транспортування.

7. Повісьте кабелі на гачок, розташований унизу

Налаштування висоти ручки

1. Відпустіть нижні фіксувальні головки.

2. Зніміть фіксувальну головку, гайки та гвинт зліва

3. Доступні два варіанти висоти встановлення

ручки. Вставте гвинт в один із двох отворів зліва

4. Встановіть гвинти, шайби та фіксуючі голівки.

1626 - 004 - 7715. Пересуньте головки вгору в напрямку ручки, доки вони не зупиняться та ви не почуєте клацання. Надійно затягніть фіксуючі голівки. Монтаж травозбірника

1. Витягніть дві кришки для транспортування

2. Установіть верхню частину травозбірника на його

нижню частину. Зафіксуйте раму травозбірника за допомогою затискачів.

3. Підніміть задню кришку.

4. Під’єднайте гаки травозбірника до верхньої

кромки рами. Монтаж комплекту для мульчування

1. Підніміть задню кришку та вийміть травозбірник.

2. Вставте заглушку для мульчування в канал

викидання трави. Заглушка для мульчування типу A призначена для моделей LC 141i і LC 141C. Заглушка типу В призначена для LC 141iV.

3. Закрийте задню кришку.

4. Замініть стандартне лезо на лезо Combi (див.

Демонтаж та заміна леза на сторінці 779

ПОПЕРЕДЖЕННЯ: Перед експлуатацією виробу обов’язково прочитайте й усвідомте зміст розділу про заходи безпеки. 772 1626 - 004 -Husqvarna Connect Husqvarna Connect є безкоштовною програмою для мобільного пристрою. У програмі Husqvarna Connect доступна ціла низка розширених функції для користування Husqvarna:

• розширена інформація про виріб;

• відомості про деталі й обслуговування виробу, а також довідкова інформація. Щоб почати користуватися Husqvarna Connect

1. Завантажте програму Husqvarna Connect на свій

2. Зареєструйтеся в програмі Husqvarna Connect.

3. Виконайте кроки з реєстрації в програмі

Husqvarna Connect, щоб під’єднати та зареєструвати виріб. Встановлення виробу в положення для експлуатації Якщо ручку складено в положення для транспортування та зберігання (див. Встановлення виробу в положення для транспортування на сторінці

), виконайте описані нижче дії, щоб установити ручку в робоче положення.

1. Підніміть ручку, щоб її нижня частина

зафіксувалася в робочому положенні.

2. Піднімайте нижні фіксувальні головки вгору в

напрямку ручки, доки вони не зупиняться та ви не почуєте клацання.

3. Затягніть фіксувальні головки.

4. Підніміть верхню частину ручки та затягніть

фіксувальні голівки. Налаштування висоти різання

1. Для збільшення висоти різання потягніть важіль

регулювання висоти різання назад.

2. Для зменшення висоти різання потягніть важіль

регулювання висоти різання вперед.

УВАГА: Не встановлюйте занадто низьку висоту різання. Леза можуть зачепити землю, якщо поверхня газону буде нерівною.

використанням акумулятора обов’язково прочитайте й усвідомте зміст розділу про заходи безпеки. Також необхідно прочитати й усвідомити зміст посібника користувача для акумулятора та зарядного пристрою. Стан акумулятора На дисплеї відображаються поточний стан заряду акумулятора та можливі проблеми під час його роботи. Поточний стан заряду акумулятора відображається протягом 5 секунд після вимкнення виробу або натискання індикаторної кнопки акумулятора. У разі виникнення будь-якої помилки на 1626 - 004 - 773дисплеї акумулятора з’являється попереджувальний символ. Див. Акумулятор на сторінці 780

Світлодіодні індикатори Стан акумулятора Горять усі світлодіодні

Акумулятор заряджений повністю (75-100 %) Горять світлодіодні інди- катори 1, 2 та 3 Акумулятор заряджений на 50‐75 %. Горять світлодіодні інди- катори 1 та 2 Акумулятор заряджений на 25‐50 %. Горить світлодіодний ін- дикатор 1 Акумулятор заряджений на 0‐25 % Блимає світлодіодний ін- дикатор 1 Акумулятор розрядже- ний. Зарядіть акумуля-

Зарядка акумулятора Перед першим використанням акумулятор слід зарядити. Акумулятор постачається зарядженим лише на 30 % ємності. Зверніть увагу: Зарядний пристрій слід під’єднувати лише до джерел електроживлення з напругою та частотою, вказаними на табличці з паспортними даними. Акумулятор не заряджається, якщо його температура перевищує 50°C. Перед початком заряджання зарядний пристрій зменшує температуру акумулятора.

1. Під’єднайте один кінець шнура живлення

зарядного пристрою до його роз’єму.

2. Під’єднайте інший кінець шнура живлення

зарядного пристрою до електричної розетки із заземленням. Світлодіод зарядного пристрою блимне один раз зеленим кольором.

3. Встановіть акумулятор у зарядний пристрій. Якщо

акумулятор підключено правильно, на зарядному пристрої загоряється зелений індикатор.

4. Якщо загоряються всі світлодіодні індикатори, це

означає, що акумулятор повністю заряджений. Тривалість заряджання акумулятора не повинна перевищувати 24 години.

5. Щоб від’єднати зарядний пристрій із розетки,

тримайтеся тільки за штепсель, не тягніть за

6. Вийміть акумулятор із зарядного пристрою.

Стан заряджання акумулятора Літій-іонний акумулятор Husqvarna можна заряджати та використовувати за будь-якого рівня зарядки. Акумулятор не буде пошкоджено. Повністю заряджена акумуляторна батарея не втрачає заряд, якщо її залишити в зарядному пристрої. Світлодіодний дисплей Стан зарядки Блимає світлодіодний ін- дикатор 1 0-25 % Горить світлодіодний ін- дикатор 1, блимає світ- лодіодний індикатор 2 25-50 % Горять світлодіодні інди- катори 1, 2, блимає світ- лодіодний індикатор 3 50-75 % Горять світлодіодні інди- катори 1, 2, 3, блимає світлодіодний індика- тор 4 75-100 % Горять світлодіодні інди- катори 1, 2, 3, 4 Заряджено повністю Експлуатація LC 141iV і LC 141i Запуск виробу

1. Вставте заряджений акумулятор в акумуляторний

1626 - 004 -2. Поверніть ключ безпеки в положення «1».

3. Залишайтеся позаду виробу.

4. Натисніть кнопку «УВІМК./ВИМКН.» (A) на панелі

керування, після чого ввімкнеться зелений світлодіодний індикатор (B).

5. Відпустіть обмежувач запуску.

6. Перемістіть ручку зупинення двигуна в напрямку

Щоб підключити привід до коліс

• Модель LC 141iV. Щоб запустити привід, потягніть привідну скобу в напрямку рукоятки.

• Щоб задати 4 рівні швидкості приводу, натисніть «+» чи «–» на панелі керування.

• При наближенні до перешкоди відпустіть привідну скобу для розчеплення приводу. Використання функції SavE Виріб оснащений функцією збереження заряду акумулятора (SavE), що дозволяє подовжити час використання.

1. Для ввімкнення функції натисніть кнопку SavE (A).

Увімкнеться зелений світлодіодний індикатор.

2. Для вимкнення функції натисніть кнопку SavE ще

раз. Зелений світлодіодний індикатор (B) вимкнеться. Функція SavE вимикається автоматично в разі, якщо умови поверхні потребують збільшення потужності. Якщо умови поверхні є сприятливими, функція SavE починає роботу автоматично. Функція підвищеної потужності Якщо виріб використовується для зрізання довгої чи вологої трави, двигун автоматично збільшує оберти. Коли необхідність у підвищеній потужності зникає, двигун повертається до роботи в стандартному

Зупинка виробу Якщо ви не користуєтеся виробом протягом 10 хвилин, він автоматично зупиняється. Залишаючи 1626 - 004 - 775виріб без нагляду, завжди повертайте ключ безпеки в положення «0».

1. Для зупинення двигуна відпустіть ручку

2. Натисніть кнопку «УВІМК./ВИМКН.» (A) на панелі

керування, після чого зелений світлодіодний індикатор (B) вимкнеться.

3. Відкрийте кришку акумуляторного відсіку та

поверніть ключ безпеки в положення «0».

4. Щоб вийняти акумулятор, натисніть дві кнопки

фіксатора та витягніть його.

5. Якщо рівень заряду акумулятора низький,

зарядіть його. Докладніше див.

акумулятора на сторінці 774

Експлуатація LC 141C Вибір кабелю (LC 141C) Зверніть увагу: Для ринку Сполученого Королівства необхідно використовувати тільки 16- метровий подовжувальний кабель, що постачається з продуктом. Для всіх інших ринків дивіться інформацію нижче. У разі використання подовжувальних кабелів їхній мінімальний поперечний переріз повинен відповідати значенням, указаним у таблиці нижче:

220-240 В/50 Гц 20-50 м 2,5 мм

• Придбати основні та подовжувальні кабелі можна в місцевому центрі обслуговування продуктів Husqvarna для використання надворі.

• Використовуйте лише ті подовжувачі, які призначені для використання надворі та відповідають вимогам однієї із зазначених нижче специфікацій: Звичайна гума (60245 IEC 53), Звичайний полівінілхлорид (60227 IEC 53) або Звичайний поліхлоропрен (60245 IEC 57)

• Для запобігання виникненню небезпечних ситуацій заміна пошкодженого кабелю повинна здійснюватися виробником, представником центру обслуговування виробника або кваліфікованим спеціалістом. Запуск виробу

1. Вставте шнур живлення в гніздо під ручкою.

1626 - 004 -2. Вставте шнур живлення у тримач шнура живлення. Див. Використання тримача шнура живлення (модель LC 141C) на сторінці 766

3. Залишайтеся позаду виробу.

4. Відпустіть обмежувач запуску.

5. Перемістіть ручку зупинення двигуна в напрямку

1. Для зупинення двигуна відпустіть ручку

2. Від’єднайте шнур живлення від електромережі, а

потім від виробу. УВАГА: Тягніть штепсель назад, не розхитуючи. У жодному разі не тягніть за шнур живлення. Забезпечення ефективної роботи

• Завжди користуйтеся гострим лезом. Тупе лезо ріже нерівно, а трава на поверхні розрізу жовтіє. Крім того, гостре лезо споживає менше енергії за

• Не скошуйте більше ⅓ довжини трави. Спочатку треба виконувати скошування з великою висотою різання. Оцініть результат і зменште висоту зрізання на потрібну вам. Якщо трава дуже довга, ведіть газонокосарку повільно і виконайте скошування двічі, якщо це необхідно.

• Косіть щоразу в різних напрямках, щоб на газоні не було смуг. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ: Перед виконанням робіт із технічного обслуговування обов’язково прочитайте й усвідомте зміст розділу про заходи

Для всіх робіт з обслуговування та ремонту необхідна спеціальна підготовка. Ми гарантуємо доступність послуг із професійного ремонту та 1626 - 004 - 777обслуговування. Якщо ваш дилер не є одночасно центром обслуговування, зверніться до нього по інформацію щодо найближчого центру обслуговування. Графік технічного обслуговування Інтервали технічного обслуговування вказані з урахуванням щоденного використання виробу. Інтервали змінюються для іншої частоти використання виробу. Відомості про види обслуговування, позначені зірочкою (*), див. у розділі Механізми безпеки на пристрої на сторінці 765

LC 141iV, LC 141i і LC 141C Перед

Загальна перевірка. X Чищення виробу. X Перевірка обмежувача запуску*. X Перевірка справності захисних систем виробу*. X Перевірка різального обладнання. X Перевірка кожуха леза*. X Перевірка ручки зупинення двигуна*. X Тільки LC 141iV і LC 141i Перед

Перевірка справності роботи кнопки «УВІМК./ВИМК.». X Перевірка акумулятора на наявність пошкоджень. X Перевірка рівня заряду акумулятора. X Перевірка справності кнопок виймання акумулятора та надійності утриму- вання акумулятора у виробі.

Перевірка зарядного пристрою на наявність пошкоджень та правильності його роботи.

Перевірка з’єднань між акумулятором та виробом. Перевірка з’єднань між акумулятором та зарядним пристроєм.

Процедура загальної перевірки

• Переконайтеся, що всі гайки й гвинти на виробі

• Переконайтеся, що кабелі встановлені так, щоб вони не пошкодилися. Чищення виробу

• Для очищення пластмасових деталей використовуйте суху чисту тканину.

• Не користуйтеся водою для очищення виробу. Вода може потрапити в акумулятор чи двигун та призвести до короткого замикання або пошкодження виробу.

• Для чищення виробу не використовуйте миючий апарат високого тиску.

• Заборонено лити воду безпосередньо на двигун.

• Прибирайте листя, траву та бруд за допомогою

778 1626 - 004 -Чищення акумулятора та зарядного

УВАГА: Заборонено мити батарею чи зарядний пристрій водою.

• Перш ніж вставити акумулятор у зарядний пристрій, переконайтеся, що акумулятор і зарядний пристрій чисті й сухі.

• Чистити контакти акумулятора потрібно стисненим повітрям або за допомогою м’якої сухої ганчірки.

• Чистити поверхню акумулятора та зарядного пристрою потрібно за допомогою м’якої сухої

Перевірка різального обладнання ПОПЕРЕДЖЕННЯ: Для моделей LC 141iV і LC 141i: Щоб запобігти випадковому запуску двигуна, поверніть ключ безпеки в положення «0», вийміть акумулятор та зачекайте принаймні 5 секунд. Для моделі LC 141C: Щоб запобігти випадковому запуску двигуна, від’єднайте шнур живлення. ПОПЕРЕДЖЕННЯ: Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

1. Перевірте різальне обладнання на наявність

пошкоджень або тріщин. Обов’язково замінюйте пошкоджене різальне обладнання.

2. Огляньте лезо на предмет пошкоджень або

затуплення. Зверніть увагу: Після гостріння леза необхідно відрегулювати його баланс. Гостріння, заміну та балансування леза необхідно проводити в центрі обслуговування. У разі потрапляння на перешкоду, що призвела до зупинки двигуна, замініть пошкоджене лезо. Спеціалісти центру обслуговування мають провести оцінювання стану леза та надати консультацію щодо необхідності його гостріння або заміни. Демонтаж та заміна леза

1. Зафіксуйте лезо дерев’яним брусом.

2. Вийміть болт леза.

4. Перевірте опору леза та болт на предмет

5. Перевірте вал двигуна на предмет згинань.

6. Під час встановлення нового леза направляйте

розміщені під кутом кінці в напрямку кожуха леза.

7. Переконайтеся, що лезо знаходиться на одному

рівні з центром вала двигуна.

8. Зафіксуйте лезо дерев’яним брусом. Установіть

пружинну шайбу та затягніть болт і шайбу з моментом 20 Н·м.

9. Прокрутіть лезо рукою та переконайтеся, що воно

вільно обертається. 1626 - 004 - 779ПОПЕРЕДЖЕННЯ: Використовуйте міцні робочі рукавиці. Лезо дуже гостре, ним можна легко порізатися.

10. Запустіть виріб, щоб перевірити роботу леза. У

разі неправильного встановлення леза у виробі буде спостерігатися вібрація або результат скошування буде незадовільний. Усунення несправностей

Світлодіоди на акуму-

Причина Рішення Блимає зелений світ-

Низька напруга акумулятора. Зарядіть акумулятор. Див. Зарядка акумулято- ра на сторінці 774

Блимає світлодіодний індикатор помилки. Занизький рівень заряду акумуля-

Зарядіть акумулятор. Див. Зарядка акумулято- ра на сторінці 774

Температура в робочому середо- вищі занадто низька або занадто

Акумулятор дозволяється використовувати за температури від ‐10 °C до +40 °C. Перенапруга. Переконайтеся, що напруга в мережі відповідає значенням, указаним на табличці з паспортни- ми даними виробу. Вийміть акумулятор із зарядного пристрою. По- чекайте 5 секунд і спробуйте зарядити акумуля- тор. Якщо проблему не вдається усунути, звер- ніться в авторизований центр обслуговування. Горить світлодіодний індикатор помилки. Завелика різниця напруги між еле- ментами (1 В). Зверніться в авторизований центр обслугову-

Зарядний пристрій акумулятора Світлодіодний інди- катор на зарядному

Причина Рішення Блимає світлодіод- ний індикатор по-

Температура в робочому сере- довищі занадто низька або за- надто висока. Зарядний пристрій дозволяється використовувати за температури від 5 °C до 40 °C. Горить світлодіод- ний індикатор по-

Зверніться в авторизований центр обслуговування. Панель керування У разі виникнення проблем, не наведених у цьому розділі, зверніться в центр обслуговування. 780 1626 - 004 -Кнопкова панель Можливі несправності Рекомендовані дії Блимає світлодіодний індикатор помилки. Двигун перенавантажений Збільште висоту різання. Див. Налаштування висоти різання на сторінці 773

Частота обертання двигуна занад- то падає та він зупиняється Елементи керування двигуном за- надто нагрілися Зупиніть двигун та почекайте, доки вони охоло-

Лезо заблоковане Щоб запобігти випадковому ввімкненню виро- бу, поверніть ключ безпеки в положення «0», вийміть акумуляторну батарею та почекайте принаймні 5 секунд. Переконайтеся, що лезо може вільно обертатися. Якщо усунути не- справність не вдалося, зв’яжіться з уповнова- женим центром обслуговування Помилка акумулятора або відсут- ність сигналу від нього Правильно вставте акумулятор у виріб та пере- вірте його роз’єм. Якщо світлодіодний індика- тор на акумуляторі продовжує блимати, див. Акумулятор на сторінці 780

Виріб зупиняється Занадто низький рівень заряду аку-

Зарядіть акумулятор Див. Зарядка акумулятора на сторінці 774

Несправність роз’єму акумулятора Огляньте роз’єм акумулятора Транспортування, зберігання й утилізація Встановлення виробу в положення для транспортування

1. Якщо встановлено травозбірник, зніміть його.

2. Відпустіть фіксувальні голівки на верхній частині

ручки та складіть ручку.

3. Відпустіть нижні фіксувальні головки.

4. Пересуньте головки у нижню частину прорізів

зліва та справа виробу.

5. Складіть ручку вперед.

1626 - 004 - 781Транспортування

• До літій-іонних акумуляторів, що йдуть у комплекті, застосовується законодавство щодо небезпечних товарів.

• Під час транспортування цивільним транспортом слід дотримуватися спеціальних вимог, що зазначені на пакуванні та наклейках.

• У разі підготовки виробу до транспортування переконайтеся, що ви дотримуєтеся законодавства щодо небезпечних матеріалів. Крім того, можуть застосовуватися місцеві норми.

• Перед перевезенням виробу слід завжди виймати акумуляторну батарею.

• Заклейте з’єднувачі акумулятора стрічкою та переконайтеся, що під час транспортування він буде надійно зафіксований.

• Під час транспортування закріплюйте виріб.

• Перед зберіганням виробу слід завжди виймати акумулятор.

• Задля уникнення нещасних випадків переконайтеся, що під час зберігання акумулятор не під’єднаний до виробу.

• Зберігайте зарядний пристрій у сухому місці в закритому приміщенні.

• Зберігайте акумулятор та зарядний пристрій у сухому місці, захищеному від вологи та холоду.

• Під час зберігання від’єднуйте акумулятор від зарядного пристрою.

• Заборонено зберігати акумулятор у місці, де можуть утворюватися статичні заряди. Не зберігайте акумулятор у металевій коробці.

• Зберігайте акумулятор за температури від 5°C до 25°C у захищеному від прямих сонячних променів

• Зберігайте зарядний пристрій за температури від 5°C до 45°C у захищеному від прямих сонячних променів місці.

• Перед тривалим зберіганням акумуляторної батареї переконайтеся, що рівень її заряду становить 30–50 %.

• Зберігайте виріб, акумулятор та зарядний пристрій у закритому приміщенні, куди не зможуть отримати доступ діти та особи без належної підготовки.

• Перед тривалим зберіганням промийте виріб та проведіть повне технічне обслуговування.

Символи на виробі або його упаковці вказують на те, що його не слід утилізувати разом з побутовими відходами. Утилізацію цього виробу слід здійснювати на спеціалізованому підприємстві з переробки відходів електричного й електронного обладнання. Належна утилізація виробу допоможе запобігти потенційному негативному впливу на стан навколишнього середовища та здоров’я людей, який може стати наслідком некоректної обробки відходів. Докладну інформацію про утилізацію цього виробу можна отримати в органах місцевого самоврядування, місцевих службах переробки відходів або в магазині, де було придбано цей

Тип двигуна Серія двигунів змінного струму Швидкість двигуна – номінальна, об. на хв 3200 Потужність 1800 Вт Джерело живлення Дротовий тип підключення до електромережі Кабель живлення (входить у комплект лише за умови продажу на території Сполученого Королівства) Тип кабелю Подовжувальний кабель 16 м Вага, кг 1,6

Вага, кг 20,4 Випромінювання шуму

Рівень звукової потужності, вимірюваний у децибелах (A)

Рівень звукової потужності, гарантований L

дБ (A) 95 Рівні звуку

Рівень звукового тиску у вусі оператора, дБ(А) 85 Рівні вібрації

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС 2000/14/EC.

Заявлені дані про рівень шумового тиску мають стандартну статистичну розбіжність (стандартне відхи- лення) в 1,4 дБ(A).

Заявлені дані щодо рівня вібрації мають стандартну статистичну розбіжність (стандартне відхилення) у 0,2 м/с

Висота зрізання, мм 25-70 Ширина зрізання, см 41 Артикульний номер леза Збирання 5011716-01 Місткість травозбірника, літри 50 1626 - 004 - 785Декларація відповідності ЄС Декларація відповідності ЄС Ми, Husqvarna АВ, SE‐561 82 місто Хускварна, Швеція, телефон: +46-36-146500, заявляємо, що газонокосарки Husqvarna LC 141iV і LC 141i із серійними номерами, що починаються з 2018XXXXXXX та пізніші а також Husqvarna LC 141C із серійними номерами, що починаються з 2015XXXXXXX, відповідають вимогам ДИРЕКТИВ ЄВРОПЕЙСЬКОЇ РАДИ:

• від 8 червня 2011 р. «Про обмеження використання деяких небезпечних речовин» 2011/65/EU

• від 17 травня 2006 р. «стосовно механічного обладнання» 2006/42/EC

• від 26 лютого 2014 р. «Про електромагнітну сумісність» 2014/30/EU

• від 8 травня 2000 р. «Про випромінювання шуму до навколишнього середовища» 2000/14/EC Відомості стосовно випромінювання шуму див. у розділі. у розділі «Технічні дані». Для сертифікації Husqvarna LC 141iV і LC 141i застосовано такі стандарти: IEC 60335-2-77:2002,

IEC 60335-1:2010+A1:2013, EN 55014-1:2017, EN

55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 62233:2008 Для сертифікації Husqvarna LC 141C застосовано такі стандарти: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2017+A11, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-11:2019 Уповноважений орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala виконав оцінювання відповідності згідно з додатком VI Директиви Ради ЄС 2000/14/EC. Huskvarna, 2020-10-13 Клаес Лосдал (Claes Losdal), директор із питань розвитку / продукції для садівництва (уповноважений представник компанії Husqvarna AB, що відповідає за технічну документацію).
