INSTRUKCJA OBSŁUGI LC 141C HUSQVARNA

• Wstęp p. 503
• Bezpieczeństwo p. 507
• Montaż p. 516
• Przeznaczenie p. 518
• Przegląd p. 523
• Rozwiązywanie problemów p. 525
• Transport, przechowywanie i utylizacja p. 526
• Dane techniczne p. 528

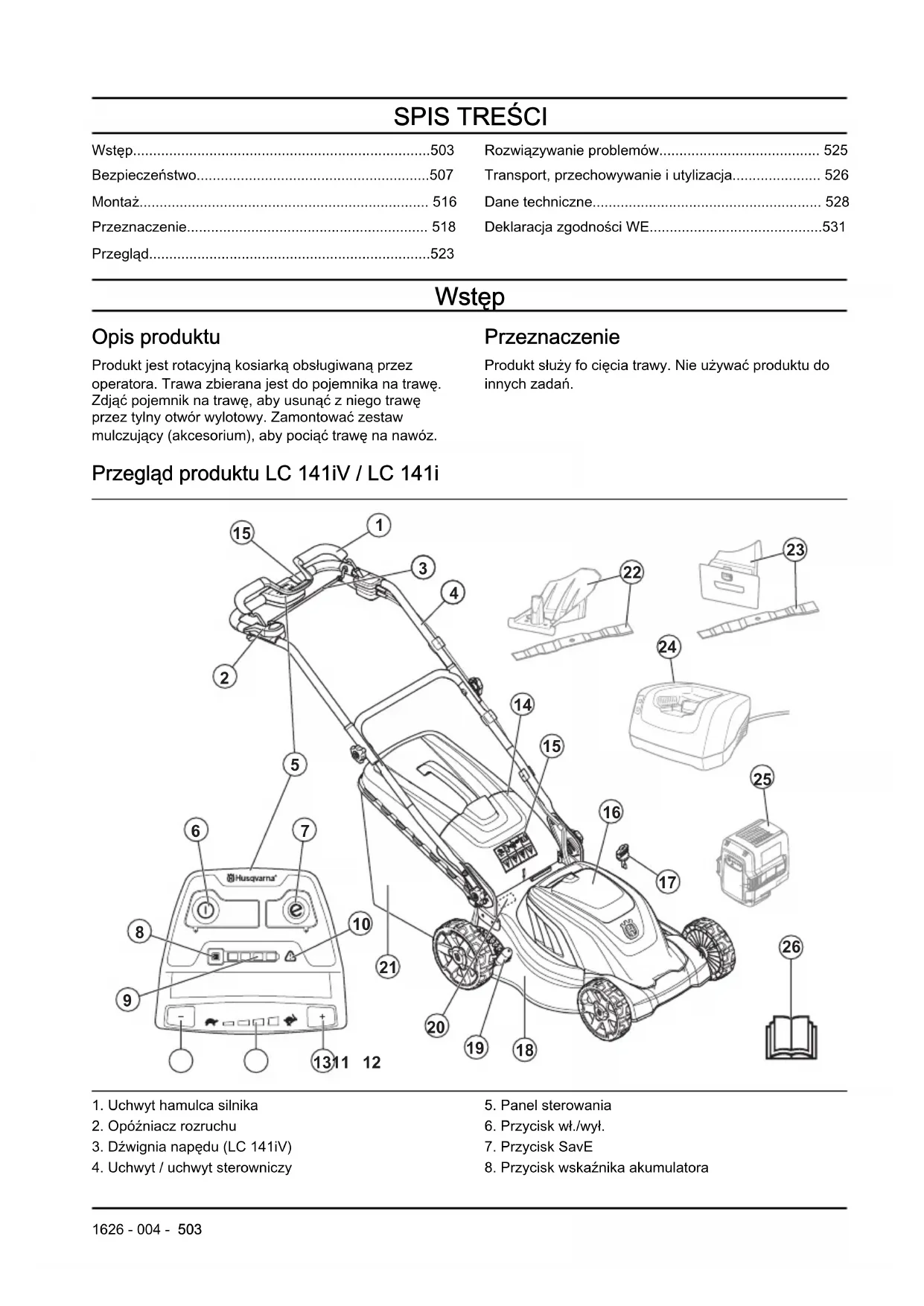

• Deklaracja zgodności WE Wstęp Opis produktu Produkt jest rotacyjną kosiarką obsługiwaną przez operatora. Trawa zbierana jest do pojemnika na trawę. Zdjąć pojemnik na trawę, aby usunąć z niego trawę przez tylny otwór wylotowy. Zamontować zestaw mulczujący (akcesorium), aby pociąć trawę na nawóz. Przeznaczenie Produkt służy fo cięcia trawy. Nie używać produktu do innych zadań. Przegląd produktu LC 141iV / LC 141i p. 531

1. Uchwyt hamulca silnika

2. Opóźniacz rozruchu

3. Dźwignia napędu (LC 141iV)

4. Uchwyt / uchwyt sterowniczy

6. Przycisk wł./wył.

8. Przycisk wskaźnika akumulatora

1626 - 004 - 5039. Wskaźnik naładowania akumulatora

10. Kontrolka ostrzegawcza (dioda LED BŁĘDU)

11. Przycisk zmniejszania prędkości (LC 141iV)

12. Wskaźnik poziomu prędkości (LC 141iV)

13. Przycisk zwiększania prędkości (LC 141iV)

17. Kluczyk bezpieczeństwa

18. Osłona modułu tnącego

19. Dźwignia regulacji wysokości koszenia

20. Tabliczka znamionowa

21. Pojemnik na trawę

22. Zestaw mulczujący (jako akcesorium dla modeli

23. Zestaw mulczujący (jako akcesorium dla modeli

24. Ładowarka akumulatora (akcesorium)

25. Akumulator (akcesorium)

26. Instrukcja obsługi

Przegląd produktu LC 141C

1. Uchwyt hamulca silnika

2. Opóźniacz rozruchu

3. Gniazdo przewodu zasilającego

4. Uchwyt przewodu zasilającego

5. Uchwyt / uchwyt sterowniczy

8. Osłona modułu tnącego

9. Tabliczka znamionowa

10. Dźwignia regulacji wysokości koszenia

11. Wkładka rozdrabniająca (akcesorium)

12. Pojemnik na trawę

13. Instrukcja obsługi

Symbole znajdujące się na produkcie W następstwie nieuważnej lub nieprawidłowej obsługi 504 1626 - 004 -może dojść do obrażeń ciała lub śmierci operatora bądź innych osób. Przed użyciem produktu należy przeczytać ze zrozumieniem instrukcję obsługi. Ludzie i zwierzęta powinny przebywać w bezpiecznej odległości od obszaru roboczego. Należy uważać na odrzucane i rykoszetujące przedmioty. Ostrzeżenie: Ręce i stopy należy trzymać z dala od obracającego się ostrza. Ostrzeżenie: Nie zbliżać dłoni i stóp do części obrotowych. Przed przystąpieniem do konserwacji wyjąć kluczyk zabezpieczający. (model LC 141iV/LC 141i) Przed rozpoczęciem czynności konserwacyjnych odłączyć urządzenie od gniazdka zasilającego. (model LC 141C) IPX1 — produkt jest zabezpieczony przed kapiącą wodą (model LC 141iV/LC 141i) IPX4 — produkt jest zabezpieczony przed rozbryzgami wody (model LC 141C) Nie wystawiać produktu na działanie deszczu (model LC 141iV/ LC 141i) Ostrzeżenie: Nie należy używać produktu, jeśli pod spodem znajduje się przewód zasilający, ponieważ może to doprowadzić do porażenia prądem lub uszkodzenia urządzenia. (model LC 141C) Niniejszy produkt jest zgodny z obowiązującymi dyrektywami wspólnoty europejskiej. Emisja hałasu zgodna z Dyrektywą Wspólnoty Europejskiej. Hałas emitowany przez 1626 - 004 - 505urządzenie jest określony w rozdziale „Dane techniczne” oraz na tabliczce znamionowej. Prąd stały. 36 V Podwójna izolacja. Produkt należy poddać recy- klingowi w punkcie zbiórki sprzętu elek- trycznego i elektroniczne- go. (Dotyczy tylko Europy) Procedura uru- chomienia mo- delu LC 141iV/ LC 141i: nacis- nąć przycisk wł./wył., polu- zować opó- źniacz rozru- chu, nacisnąć uchwyt hamul- ca silnika. Procedura uruchomienia modelu LC 141C: poluzować opóźniacz rozruchu, nacisnąć uchwyt hamulca silnika. Zwolnić uchwyt hamulca silnika, aby zatrzymać. Wolno Prędko Kod do przeskanowania Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych krajach. Odpowiedzialność za produkt Zgodnie z przepisami dotyczącymi odpowiedzialności za produkt nie ponosimy odpowiedzialności za szkody spowodowane przez nasz produkt, jeśli:

• produkt jest nieprawidłowo naprawiany.

• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.

• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.

• produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę.

1626 - 004 -Bezpieczeństwo Definicje dotyczące bezpieczeństwa Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi. OSTRZEŻENIE: Jest używane, gdy istnieje ryzyko poważnych obrażeń, śmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obsługi. UWAGA: Jest używane, gdy istnieje ryzyko uszkodzenia materiałów lub urządzenia w wyniku nieprzestrzegania instrukcji obsługi. Uwaga: Stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji. Ogólne zasady bezpieczeństwa OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Produkt ten może być niebezpieczny w przypadku jego nieprawidłowego użytkowania i niezachowania ostrożności. Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować obrażenia ciała lub śmierć.

Podczas pracy urządzenie wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.

Zawsze zachowywać ostrożność i kierować się zdrowym rozsądkiem. Jeśli nie ma pewności, w jaki sposób należy obsługiwać ten produkt w konkretnej sytuacji, przed wznowieniem pracy należy porozmawiać z dealerem Husqvarna.

Pamiętać o tym, że operator ponosi odpowiedzialność za wypadki z udziałem innych ludzi i ich własności.

Utrzymywać produkt czystym. Upewnić się, że można łatwo odczytać oznaczenia i naklejki.

Nie wolno pozwalać dzieciom ani osobom, które nie zapoznały się z niniejszymi instrukcjami obsługi, na obsługiwanie urządzenia. Przepisy prawa lokalnego mogą narzucić ograniczenia dotyczące wieku operatora urządzenia 1626 - 004 - 507• Należy zawsze kontrolować osobę o ograniczonych możliwościach fizycznych lub umysłowych podczas używania produktu. Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła.

Osoba, która jest zmęczona, chora lub pod wpływem alkoholu, narkotyków lub lekarstw nie może obsługiwać urządzenia Stany te mają negatywny wpływ na wzrok, uwagę, koordynację i osąd.

Nie stosować uszkodzonego produktu.

Nie wolno dokonywać w maszynie zmian stanowiących modyfikację jej oryginalnej wersji. Nie używać maszyny, jeżeli istnieje podejrzenie, że ktoś inny wprowadził w niej zmiany. Bezpieczeństwo miejsca pracy OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Usunąć obiekty, takie jak gałęzie, gałązki i kamienie z obszaru roboczego przed rozpoczęciem korzystania z maszyny.

Obiekty, które zderzają się z elementami tnącymi, mogą zostać wyrzucone i spowodować obrażenia osób i uszkodzenia przedmiotów. Osoby znajdujące się w pobliżu i zwierzęta powinny zachować bezpieczną odległość od maszyny.

Nigdy nie należy używać produktu w niesprzyjających warunkach np. we mgle, w deszczu, przy silnym wietrze, na silnym mrozie, gdy występuje ryzyko wyładowań atmosferycznych. Korzystanie z maszyny w niesprzyjających warunkach lub w wilgotnych czy mokrych lokalizacjach jest męczące. Niesprzyjające warunki pogodowe mogą stworzyć niebezpieczne warunki, takie jak śliskie powierzchnie.

Należy uważać na osoby, przedmioty i sytuacje, które mogą uniemożliwiać bezpieczną obsługę maszyny.

Należy zwracać uwagę na przeszkody, takie jak korzenie, kamienie, gałązki, dziury i doły. Wysoka trawa może zasłaniać przeszkody.

1626 - 004 -• Koszenie trawy na pochyłościach może być niebezpieczne. Nie kosić trawy na bardzo stromych zboczach. Nie należy używać maszyny na pochyłościach terenu przekraczających 15°.

Zachować szczególną ostrożność podczas zmiany kierunku jazdy na zboczach. Należy używać maszyny, prowadząc ją w poprzek zbocza. Nie należy jeździć w górę i w dół zbocza.

Zachować ostrożność podczas zbliżania się do narożników lub innych obiektów, które mogą ograniczać widoczność. Pracuj bezpiecznie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Używać maszyny wyłącznie do przycinania trawników. Nie jest dozwolone wykorzystanie maszyny do innych zadań.

Stosuj środki ochrony osobistej. Patrz Środki ochrony osobistej na stronie

Należy zawsze wiedzieć, jak szybko wyłączyć silnik w razie awarii.

Nie używać urządzenia podczas deszczu ani w wilgotnym otoczeniu. Dostanie się wody do wnętrza urządzenia zwiększa ryzyko porażenia prądem.

Nie należy obsługiwać maszyny, jeśli ostrze oraz wszystkie pokrywy nie zostały prawidłowo zamocowane. Nieprawidłowo zamocowane ostrze może się obluzować i spowodować obrażenia.

Należy upewnić się, że ostrze nie uderza w żadne obiekty, takie jak kamienie czy korzenie. Może to spowodować uszkodzenie ostrza oraz wygięcie wału silnika. Zgięta oś powoduje silne wibracje oraz bardzo wysokie zagrożenie obluzowaniem ostrza.

Jeśli ostrze uderzy w jakikolwiek obiekt lub jeśli wystąpią wibracje, należy natychmiast wyłączyć maszynę. Wyłączyć silnik, przekręcić kluczyk bezpieczeństwa w położenie 0, a następnie wyjąć akumulator (model LC 141iV i LC 141i) lub odłączyć przewód zasilający (model LC 141C). Należy sprawdzić 1626 - 004 - 509maszynę pod kątem uszkodzeń. Należy naprawić uszkodzenia lub zlecić przeprowadzenie naprawy przez autoryzowany punkt serwisowy.

Nigdy nie należy na stałe przymocowywać uchwytu hamulca silnikowego do uchwytu podczas pracy silnika.

Maszynę należy ustawić na stabilnej, płaskiej powierzchni i ją uruchomić. Należy upewnić się, że ostrza nie uderzają w podłoże lub inne przedmioty.

Podczas obsługi maszyny zawsze należy stać za nią.

Podczas obsługi maszyny należy upewnić się, że wszystkie koła dotykają podłoża oraz trzymać na kierownicy obie dłonie. Ręce i stopy należy trzymać z dala od obracających się noży.

Nie przechylać produktu, kiedy uruchomiony jest silnik.

Należy zachować ostrożność podczas ciągnięcia maszyny do tyłu.

Nigdy nie należy podnosić maszyny przy włączonym silniku. Jeśli konieczne jest podniesienie urządzenia, należy najpierw wyłączyć silnik, przekręcić kluczyk bezpieczeństwa w położenie 0, a następnie wyjąć akumulator (model LC 141iV i LC 141i) lub odłączyć przewód zasilający (model LC 141C).

Nie należy poruszać się do tyłu podczas obsługi maszyny.

Podczas poruszania się po obszarach bez trawy, na przykład po żwirowych, kamiennych lub asfaltowych ścieżkach, należy wyłączyć silnik.

Nie należy biegać z maszyną przy włączonym silniku. Podczas obsługi maszyny zawsze należy poruszać się chodem.

Przed zmianą wysokości koszenia należy wyłączyć silnik. Nigdy nie należy wykonywać regulacji przy uruchomionym silniku.

Nigdy nie należy pozostawiać maszyny poza zasięgiem wzroku przy włączonym silniku. Należy wyłączyć silnik i upewnić się, że narzędzia tnące nie obracają się. Instrukcje bezpieczeństwa dotyczące obsługi Środki ochrony osobistej OSTRZEŻENIE: Przed rozpoczęciem 510 1626 - 004 -użytkowania produktu przeczytać następujące ostrzeżenia.

Środki ochrony osobistej nie eliminują całkowicie ryzyka odniesienia obrażeń, natomiast ograniczają ich rozmiar w razie zaistnienia wypadku. Skorzystać z pomocy dealera przy wyborze odpowiedniego sprzętu.

Należy używać mocnego, przeciwpoślizgowego obuwia ochronnego lub obuwia roboczego. Nie należy używać otwartego obuwia lub chodzić boso.

Stosować wytrzymałe, długie spodnie.

W razie potrzeby, na przykład podczas mocowania, badania czy czyszczenia narzędzi tnących, stosować rękawice ochronne. Zespoły zabezpieczające na osprzęcie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Nie należy używać maszyny z uszkodzonymi urządzeniami zabezpieczającymi.

• Regularnie przeprowadzać kontrole urządzeń zabezpieczających. Jeśli urządzenia zabezpieczające są uszkodzone, skontaktować się z warsztatem obsługi technicznej Husqvarna. Sprawdzanie osłony modułu tnącego Osłona modułu tnącego ogranicza drgania urządzenia i obniża ryzyko odniesienia obrażeń od ostrza.

• Zbadać osłonę modułu tnącego, aby upewnić się, że nie nosi ona znamion uszkodzenia, takich jak pęknięcia. Uchwyt hamulca silnika Uchwyt hamulca silnika zatrzymuje silnik. Po zwolnieniu uchwytu hamulca silnika następuje wyłączenie silnika. Aby przeprowadzić kontrolę hamulca silnika, należy uruchomić silnik, a następnie zwolnić uchwyt hamulca silnika. Jeśli silnik nie wyłączy się w czasie 3 sekund, autoryzowany punkt serwisowy Husqvarna powinien wyregulować hamulec silnika. Kluczyk bezpieczeństwa (modele LC 141iV i LC 141i) Kluczyk bezpieczeństwa znajduje się pod pokrywą akumulatora. Kluczyk bezpieczeństwa służy do podłączenia akumulatora, który zasila silnik.

• Uruchomić i wyłączyć silnik, aby przeprowadzić kontrolę kluczyka bezpieczeństwa.

• Jeżeli kluczyk bezpieczeństwa działa prawidłowo, silnik uruchomi się tylko po przekręceniu kluczyka w położenie 1. Sprawdzanie zabezpieczenia przed niepożądanym uruchomieniem Skontrolować zabezpieczenie przed niepożądanym uruchomieniem urządzenia, aby upewnić się, że zapobiega ono uruchomieniu silnika.

1. Pchnąć dźwignię hamulca silnika w stronę drążka

sterującego. Zabezpieczenie przed niepożądanym uruchomieniem urządzenia zatrzymuje ruch. 1626 - 004 - 5112. Popchnąć zabezpieczenie przed niepożądanym uruchomieniem na zewnątrz.

3. Zwolnić zabezpieczenie przed niepożądanym

uruchomieniem urządzenia, aby upewnić się, że powróci do swojego położenia wyjściowego. Korzystanie z uchwytu przewodu zasilającego (model LC 141C) Uchwyt przewodu zasilającego zmniejsza naprężenie na gnieździe zasilania i przewodzie. Uchwyt przewodu zasilającego zmniejsza również ryzyko upadku użytkownika.

1. Zagiąć przewód zasilający, aby utworzyć małą pętlę.

2. Umieścić pętlę w otworze w uchwycie przewodu

3. Założyć pętlę wokół haka.

4. Pociągnąć za przewód zasilający, aby zacisnąć pętlę

na haku. Zasady bezpieczeństwa związane z akumulatorem OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Używać akumulatorów Husqvarna wyłącznie do zasilania powiązanych produktów Husqvarna. Aby uniknąć obrażeń, nie należy używać akumulatora jako źródła zasilania innych produktów.

Nie korzystać z baterii jednorazowego użytku.

Ryzyko porażenia prądem. Nie przykładać zacisków akumulatora do kluczy, monet, śrub lub innych metalowych przedmiotów. Może to spowodować zwarcie akumulatora.

Nie wkładać żadnych przedmiotów do szczelin powietrznych akumulatora.

Chronić akumulator przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą i otwartym płomieniem. Akumulator może wybuchnąć i spowodować oparzenia i/lub oparzenia chemiczne.

Akumulator należy chronić przed deszczem i wodą.

Akumulator należy chronić przed działaniem mikrofal i wysokiego ciśnienia.

Nie próbować rozbierać ani rozbijać akumulatora.

1626 - 004 -• Jeśli doszło do wycieku z akumulatora, unikać kontaktu cieczy ze skórą i oczami. W przypadku dotknięcia cieczy przemyć skórę dużą ilością wody i zgłosić się do lekarza.

Akumulator można użytkować w zakresie temperatur od -10°C do 40°C.

Do czyszczenia akumulatora ani ładowarki nie należy używać wody. Patrz Czyszczenie akumulatora i ładowarki na stronie 524

Nie należy używać wadliwego ani uszkodzonego akumulatora.

Przechowywać akumulatory z dala od metalowych przedmiotów, takich jak gwoździe, monety czy biżuteria. Zasady bezpieczeństwa w czasie obsługi ładowarki OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Używać ładowarki QC jedynie do ładowania akumulatorów wymiennych Husqvarna.

Istnieje ryzyko porażenie prądem i zwarcia. Nie wkładać żadnych przedmiotów do szczelin wentylacyjnych ładowarki. Nie należy podejmować prób rozmontowania ładowarki. Nie zwierać końcówek ładowarki metalowymi przedmiotami. Należy korzystać z zatwierdzonego gniazda zasilania.

Niniejszy produkt podczas pracy wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.

Należy regularnie sprawdzać, czy przewód zasilający ładowarki do akumulatora nie jest uszkodzony i popękany.

Nie podnosić ładowarki do akumulatora za przewód zasilający. Aby odłączyć ładowarkę do akumulatora od gniazda, wyciągnąć wtyczkę. Nie ciągnąć z przewód.

Uważać, aby przewód zasilający i przedłużacze nie 1626 - 004 - 513stykały się z wodą, olejem ani nie dotykały ostrych krawędzi. Uważać także, aby przewód nie został zakleszczony w drzwiach, furtkach, płotach itp. Może to spowodować, że ładowarka znajdzie się pod napięciem.

Do czyszczenia ładowarki nie należy używać wody.

Ładowarka do akumulatora może być używana przez dzieci, które przekroczyły 8 rok życia, oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych bądź umysłowych lub nie posiadające odpowiedniego doświadczenia i wiedzy, jeśli są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania ładowarki i rozumieją wiążące się z nią zagrożenia. Dzieci nie mogą bawić się ładowarką do akumulatora. Dzieci nie mogą bez nadzoru czyścić urządzenia ani przeprowadzać jego konserwacji.

Nie należy ładować akumulatorów nieprzeznaczonych do ładowania.

Nie używać ładowarki do akumulatora w pobliżu łatwopalnych materiałów lub materiałów, które mogą powodować korozję. Ładowarki nie należy przykrywać. W razie zauważenia dymu lub ognia należy odłączyć ładowarkę od źródła zasilania.

Nie należy używać wadliwej lub uszkodzonej ładowarki do akumulatora.

Należy ładować akumulator wyłącznie wewnątrz budynku, w pomieszczeniu z dobrym przepływem powietrza i z dala od światła słonecznego. Nie ładować akumulatora w wilgotnym otoczeniu. Bezpieczeństwo używania przewodu zasilającego Model LC 141C.

Zalecane jest stosowanie wyłącznika różnicowoprądowego (RCD) o prądzie wyłączeniowym nie większym niż 30 mA. Nawet gdy wyłącznik RCD jest zamontowany, nie ma 100% gwarancji bezpieczeństwa i należy zawsze przestrzegać procedur bezpiecznej pracy. Należy sprawdzać wyłącznik RCD przy każdym użyciu.

Jeśli przewód zasilający jest przecięty lub izolacja jest uszkodzona, należy

1626 - 004 -bezzwłocznie odłączyć zasilanie sieciowe.

Nie wolno dotykać przeciętego ani uszkodzonego przewodu zasilającego, dopóki zasilanie elektryczne nie zostanie odłączone.

Nie wolno naprawiać przeciętego lub uszkodzonego przewodu zasilającego. Wymienić go na nowy. Instrukcje bezpieczeństwa dotyczące konserwacji OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Model LC 141iV, LC 141i: Aby zapobiec przypadkowemu włączeniu w trakcie prac konserwacyjnych, należy przekręcić kluczyk bezpieczeństwa w położenie „0” i wyjąć akumulator. Przed rozpoczęciem prac konserwacyjnych odczekać co najmniej 5 s.

Model LC 141C: Aby zapobiec przypadkowemu uruchomieniu podczas konserwacji, należy odłączyć przewód zasilający.

Prace konserwacyjne należy wykonywać w prawidłowy sposób, aby zwiększyć żywotność produktu i zmniejszyć ryzyko wypadków. Wykonanie profesjonalnych napraw należy zlecić autoryzowanemu punktowi serwisowemu. Więcej informacji można uzyskać w najbliższym punkcie serwisowym.

Należy wykonywać jedynie prace konserwacyjne opisane w instrukcji obsługi. Większe i bardziej skomplikowane prace muszą być wykonywane w autoryzowanym punkcie serwisowym.

Podczas obsługi osprzętu tnącego należy zakładać specjalistyczne rękawice. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

Aby uzyskać jak najlepsze efekty i zapewnić bezpieczeństwo, należy utrzymywać krawędzie tnące naostrzone i czyste.

Regularnie oddawać urządzenie do autoryzowanego punktu serwisowego w celu jego kontroli i dokonania koniecznych regulacji lub napraw.

Wymienić uszkodzone, zużyte lub zniszczone części.

Należy przestrzegać instrukcji wymiany akcesoriów. Używać 1626 - 004 - 515wyłącznie akcesoriów od producenta urządzenia.

Gdy urządzenie nie jest użytkowane, należy przechowywać produkt, akumulator i ładowarkę z dala od siebie, w suchym i zamkniętym pomieszczeniu. Upewnić się, że dzieci ani osoby niepowołane nie mogą uzyskać dostępu do produktu, akumulatora ani ładowarki. Montaż Wstęp OSTRZEŻENIE: Przed montażem produktu należy przeczytać rozdział dotyczący bezpieczeństwa. OSTRZEŻENIE: Model LC 141iV, LC 141i: Aby uniknąć niezamierzonego uruchomienia w trakcie montażu, należy przekręcić kluczyk zabezpieczający w położenie „0”, wyjąć akumulator i odczekać przynajmniej 5 s. Model LC 141C: Aby zapobiec przypadkowemu uruchomieniu podczas montażu, należy odłączyć przewód zasilający. Montaż uchwytu

1. Przepchnąć śrubę (A) przez uchwyt (B), plastikową

podkładkę (C) i wspornik uchwytu (D).

2. Całkowicie dokręcić nakrętkę (E).

3. Przepchnąć śrubę (F) przez podkładkę (G) i

4. Dokręcić pokrętło (H) do końca.

5. Wyrównać otwory w drążku sterującym z otworami w

uchwycie dolnym i zamocować śruby, podkładki i pokrętła. Dokręcić do końca pokrętła.

6. Zamocować przewody do uchwytu za pomocą

uchwytów przewodu. Uwaga: Upewnić się, że napięcie przewodów nie jest zbyt wysokie. Zbyt mocne naprężenie może spowodować uszkodzenie przewodu w przypadku złożenia uchwytu do położenia transportowego. 516 1626 - 004 -7. Owinąć przewody wokół haka w dolnej części uchwytu. Regulacja wysokości uchwytu

1. Poluzować dolne pokrętła.

2. Zdjąć pokrętło, podkładkę i śrubę po lewej i prawej

3. Uchwyt można ustawić na 2 różnych wysokościach.

Włożyć śrubę do jednego z 2 otworów po lewej i prawej stronie.

4. Zamocować śruby, podkładki i pokrętła.

5. Przesunąć pokrętła w górę w kierunku uchwytu aż

do zatrzaśnięcia. Dokręcić do końca pokrętła. Montaż pojemnika na trawę

1. Pchnąć 2 pokrywy transportowe na zewnątrz i w dół.

2. Zamocować górną część pojemnika na trawę do

jego dolnej części. Przymocować ramę pojemnika na trawę za pomocą zacisków.

3. Unieść tylną pokrywę.

4. Zamocować haki pojemnika na trawę do górnej

krawędzi obudowy. Montaż zestawu rozdrabniającego

1. Unieść tylną pokrywę i wyjąć pojemnik na trawę.

1626 - 004 - 5172. Włożyć wkładkę rozdrabniającą do kanału otworuwylotowego trawy. Wkładka rozdrabniająca typu Ajest przeznaczona do modeli LC 141i i LC 141C. TypB jest przeznaczony dla modelu LC 141iV.

3. Zamknąć tylną pokrywę.4. Wymienić ostrze na ostrze Combi, patrz

Demontaż i wymiana ostrza na stronie 524

Przeznaczenie Wstęp OSTRZEŻENIE: Przed użyciem urządzenia należy przeczytać zezrozumieniem rozdział poświęconybezpieczeństwu. Husqvarna Connect Husqvarna Connect to darmowa aplikacja na urządzeniamobilne. Husqvarna ConnectHusqvarna• Extended product information.• Information about, and help with, product parts andservicing. Rozpoczęcie użytkowania Husqvarna Connect 1. Pobierz aplikację Husqvarna Connect na swoimurządzeniu mobilnym.2. Zarejestruj się w aplikacji Husqvarna Connect.3. Wykonaj instrukcje wyświetlane w aplikacjiHusqvarna Connect, aby nawiązać połączenie izarejestrować produkt. Ustawienie kosiarki w pozycji roboczej Jeśli uchwyt jest ustawiony w położeniu transportowym ispoczynkowym (patrz Ustawienie kosiarki w pozycji transportowej na stronie 526 ), należy wykonaćponiższą procedurę, aby ustawić uchwyt w położeniuroboczym.1. Podnieść uchwyt, aż uchwyt dolny zablokuje się wpołożeniu roboczym.2. Przesunąć pokrętła dolne w górę w kierunkuuchwytu aż do zatrzaśnięcia.3. Dokręcić pokrętła.518 1626 - 004 -4. Podnieść uchwyt górny i dokręcić pokrętła. Regulacja wysokości koszenia

1. Przesunąć dźwignię wysokości koszenia do tyłu w

celu zwiększenia wysokości koszenia.

2. Przesunąć dźwignię wysokości koszenia do przodu

w celu zmniejszenia wysokości koszenia.

UWAGA: Nie należy ustawiać zbyt niskiej wysokości koszenia. Ostrza mogą uderzyć w podłoże, jeśli powierzchnia trawnika nie jest równa. Akumulator OSTRZEŻENIE: Przed rozpoczęciem korzystania z akumulatora należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu. Należy również przeczytać uważnie instrukcję obsługi dołączoną do akumulatora i ładowarki. Stan akumulatora Na wyświetlaczu pokazywane są informacje o stanie naładowania akumulatora i sygnalizowane ewentualne problemy. Stan naładowania akumulatora jest wyświetlany przez 5 s po wyłączeniu urządzenia lub po naciśnięciu przycisku wskaźnika akumulatora. W przypadku wystąpienia błędu włącza się symbol ostrzegawczy na akumulatorze. Patrz Akumulator na stronie 525

Diody LED Stan akumulatora Świecą się wszystkie dio- dy LED. W pełni naładowany (75– 100%). Świecą się diody LED 1, LED 2, LED 3. Poziom naładowania aku- mulatora 50–75%. Świecą się diody LED 1, LED 2. Poziom naładowania aku- mulatora 25–50%. Świeci się dioda LED 1. Poziom naładowania aku- mulatora: 0–25%. Miga dioda LED 1. Akumulator rozładowany. Naładuj akumulator. Ładowanie akumulatora Przed pierwszym użyciem należy naładować akumulator. W chwili dostawy do klienta akumulator jest naładowany jedynie w 30%. Uwaga: Ładowarka do akumulatora musi zostać podłączona do napięcia i częstotliwości wskazanych na tabliczce znamionowej. Akumulator nie ładuje się, gdy temperatura akumulatora przekracza 50°C. Przed rozpoczęciem ładowania ładowarka zmniejsza temperaturę akumulatora.

1. Podłączyć jeden koniec przewodu zasilającego

ładowarki do gniazda ładowarki.

2. Podłączyć drugi koniec przewodu zasilającego

ładowarki do gniazda sieciowego z uziemieniem. Dioda ładowarki błyśnie jeden raz na zielono. 1626 - 004 - 5193. Włóż akumulator do ładowarki. Kiedy akumulator jest prawidłowo podłączony do ładowarki, włącza się na niej zielona dioda.

4. Akumulator jest całkowicie naładowany, gdy włączą

się wszystkie diody. Akumulator można ładować przez maks. 24 godziny.

5. Aby odłączyć ładowarkę od gniazda sieciowego,

należy ciągnąć za wtyczkę, a nie za przewód.

6. Akumulator należy wyjąć z ładowarki.

Stan ładowania akumulatora Akumulator litowo-jonowy Husqvarna można ładować i używać przy różnych poziomach naładowania. Akumulator nie jest uszkodzony. W pełni naładowany akumulator nie będzie się rozładowywał, nawet jeśli zostanie w ładowarce. Wyświetlacz LED Stan ładowania Miga dioda LED 1. 0–25% Dioda LED 1 świeci, a dio- da LED 2 miga. 25–50% Diody LED 1 i LED 2 świecą, a dioda LED 3 mi- ga. 50–75% Diody LED 1, LED 2 i LED 3 świecą, a dioda LED 4 miga. 75–100% Świecą diody LED 1, LED 2, LED 3 i LED 4 Akumulator całkowicie na- ładowany Obsługa modeli LC 141iV i LC 141i Uruchamianie urządzenia

1. Umieścić naładowany akumulator w komorze.

2. Obrócić kluczyk bezpieczeństwa do położenia 1.

3. Należy pozostawać za maszyną.

4. Nacisnąć przycisk WŁ./WYŁ. (A) na panelu

sterowania. Zaświeci się zielona dioda LED (B).

5. Poluzować opóźniacz rozruchu.

6. Pchnąć dźwignię hamulca silnika w stronę drążka

1626 - 004 -Korzystanie z napędu kół

• Model LC 141iV. Pociągnąć dźwignię napędu w kierunku drążka sterującego, aby włączyć napęd.

• Za pomocą przycisków + i - na panelu sterowania można ustawić prędkość jazdy na jeden z 4 poziomów.

• Zwolnić dźwignię napędu, aby odłączyć napęd na przykład w sytuacji zbliżania się do przeszkody. Korzystanie z funkcji SavE Urządzenie wyposażone jest w funkcję oszczędzania akumulatora (SavE), która zapewnia dłuższy czas pracy.

1. Aby uruchomić funkcję, należy nacisnąć przycisk

SavE (A). Włączy się zielona dioda.

2. Ponowne naciśnięcie przycisku SavE wyłączy

funkcję. Zgaśnie zielona dioda (B). Funkcja SavE zostanie wyłączona automatycznie, jeśli okaże się, że stan podłoża wymaga zastosowania większej mocy. Funkcja SavE uruchomi się automatycznie, gdy tylko stan podłoża na to pozwoli. Funkcja dużego obciążenia Jeżeli urządzenie jest używane do ścinania mokrej lub długiej trawy, silnik automatycznie zwiększy prędkość obrotową. Silnik powróci do trybu standardowego, gdy wysokie obciążenie nie będzie już potrzebne. Zatrzymywanie urządzenia Urządzenie zatrzymuje się automatycznie, jeśli nie jest używane przez 10 min. Przed pozostawieniem produktu poza zasięgiem wzroku zawsze należy ustawić kluczyk bezpieczeństwa w położeniu 0.

1. Aby wyłączyć silnik, należy zwolnić uchwyt hamulca

2. Nacisnąć przycisk WŁ./WYŁ. (A) na panelu

sterowania. Zgaśnie zielona dioda (B).

3. Otworzyć pokrywę akumulatora i obrócić kluczyk

bezpieczeństwa w położenie „0”.

4. Aby wyjąć akumulator, nacisnąć 2 przyciski

zwalniające i go wyciągnąć.

5. Jeżeli poziom naładowania akumulatora jest niski,

należy go naładować. Więcej informacji można znaleźć w rozdziale Ładowanie akumulatora na stronie 519

1626 - 004 - 521Obsługa modelu LC 141C Wybór odpowiedniego przewodu (LC 141C) Uwaga: Na rynku brytyjskim należy używać wyłącznie przedłużacza 16M, który jest dołączony do produktu. W przypadku pozostałych rynków należy zapoznać się z poniższymi informacjami. W przypadku używania przedłużacza, przekrój poprzeczny jego żył musi być zgodny z wartościami podanymi w poniższej tabeli: Napięcie Długość przewodu Przekrój 220–240 V/50 Hz Do 20 m 1,5 mm

• Przewody sieciowe i przedłużacze są dostępne w lokalnym serwisie produktów Husqvarna używanych na zewnątrz.

• Należy używać wyłącznie przedłużaczy zaprojektowanych specjalnie do użytku na zewnątrz budynków oraz zgodnych z jedną z następujących norm: standardowe z powłoką gumową (60245 IEC 53), standardowe z powłoką z PCV (60227 IEC 53) lub standardowe z powłoką z PCP (60245 IEC 57).

• Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, autoryzowany serwis lub podobnie wykwalifikowaną osobę, aby uniknąć niebezpieczeństwa. Uruchamianie produktu

1. Podłączyć przewód zasilający do gniazda pod

2. Umieścić przewód zasilania w uchwycie. Patrz

Korzystanie z uchwytu przewodu zasilającego (model LC 141C) na stronie 512

3. Należy pozostawać za maszyną.

4. Poluzować opóźniacz rozruchu.

5. Pchnąć dźwignię hamulca silnika w stronę drążka

1626 - 004 -Zatrzymywanie

1. Aby wyłączyć silnik, należy zwolnić uchwyt hamulca

2. Odłączyć przewód zasilający od zasilania

sieciowego i urządzenia. UWAGA: Wyciągnąć wtyk na wprost. Nie ciągnąć z przewód. Uzyskiwanie dobrych rezultatów

• Używać zawsze dobrze naostrzonych ostrzy. Stępione ostrze daje nierównomierne rezultaty, a ścinana powierzchnia żółknie. Naostrzone ostrze zużywa również mniej energii niż ostrze stępione.

• Nie należy kosić więcej niż ⅓ długości trawy. Najpierw należy kosić przy użyciu dużej wysokości koszenia. Zbadać rezultaty i obniżyć wysokość koszenia do odpowiedniego poziomu. Jeśli trawa jest bardzo długa, w razie konieczności należy przejechać powoli i ściąć dwukrotnie.

• Kosić za każdym razem w różnych kierunkach, aby uniknąć powstawania pasów na trawniku. Przegląd Wstęp OSTRZEŻENIE: Przed przeprowadzeniem konserwacji należy przeczytać i zrozumieć rozdział o bezpieczeństwie. Do wykonywania wszelkich prac serwisowych i naprawczych konieczne jest specjalistyczne przeszkolenie. Gwarantujemy dostępność profesjonalnych napraw i usług serwisowych. Jeśli dany dealer nie jest autoryzowanym punktem serwisowym, poproś sprzedawcę o informacje na temat najbliższego autoryzowanego punktu serwisowego. Plan konserwacji Odstępy pomiędzy konserwacjami obliczane są w oparciu o codzienne wykorzystanie produktu. Odstępy te ulegają zmianie, jeśli maszyna nie jest użytkowana codziennie. Czynności konserwacyjne oznaczone znakiem * objaśniono w części Zespoły zabezpieczające na osprzęcie na stronie 511

LC 141iV, LC 141i i LC 141C Każde użycie Co mie- siąc Co sezon Przeprowadzić ogólny przegląd. X Wyczyść produkt. X Sprawdzić zabezpieczenie przed niepożądanym uruchomieniem.* X Sprawdzić, czy urządzenia zabezpieczające są sprawne.* X Sprawdzić osprzęt tnący.* X Sprawdzić osłonę cięcia.* X Sprawdzić uchwyt hamulca silnika.* X 1626 - 004 - 523Tylko modele LC 141iV i LC 141i Każde użycie Co mie- siąc Co sezon Sprawdzić, czy przycisk WŁ./WYŁ. działa poprawnie i jest sprawny. X Sprawdzić akumulator pod kątem uszkodzeń. X Sprawdzić naładowanie akumulatora. X Sprawdzić, czy przyciski zwalniające akumulator działają prawidłowo oraz czy blokuje się on na miejscu w urządzeniu.

Sprawdzić, czy ładowarka nie jest uszkodzona oraz czy działa prawidłowo. X Sprawdzić połączenia pomiędzy akumulatorem a urządzeniem. Sprawdzić rów- nież połączenie pomiędzy akumulatorem a ładowarką.

• Należy upewnić się, że nakrętki i śruby maszyny są dokręcone.

• Upewnić się, że przewody urządzenia nie znajdują się w położeniu, w którym mogłyby ulec uszkodzeniu. Czyszczenie produktu

• Plastikowe części należy czyścić czystą i suchą ściereczką.

• Do czyszczenia urządzenia nie należy używać wody. Woda mogłaby dostać się do akumulatora lub silnika i wywołać zwarcie lub uszkodzenie urządzenia.

• Nie używać myjek wysokociśnieniowych do czyszczenia urządzenia.

• Nie polewać silnika bezpośrednio wodą.

• W celu usunięcia liści, trawy i brudu należy użyć szczotki. Czyszczenie akumulatora i ładowarki UWAGA: Do czyszczenia akumulatora ani ładowarki nie należy używać wody.

• Przed włożeniem akumulatora do ładowarki należy sprawdzić, czy akumulator i ładowarka są czyste i suche.

• Zaciski akumulatora należy czyścić sprężonym powietrzem lub miękką i suchą szmatką.

• Powierzchnie akumulatora i ładowarki należy czyścić miękką i suchą szmatką. Kontrola osprzętu tnącego OSTRZEŻENIE: Modele LC 141iV i LC 141i: Aby zapobiec przypadkowemu uruchomieniu, należy przekręcić kluczyk zabezpieczający do położenia 0, wyjąć akumulator i odczekać przynajmniej 5 s. Model LC 141C: Aby zapobiec przypadkowemu uruchomieniu , należy odłączyć przewód zasilający. OSTRZEŻENIE: W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

1. Należy skontrolować, czy osprzęt tnący nie jest

uszkodzony bądź pęknięty. Zawsze wymieniać uszkodzony osprzęt tnący.

2. Obejrzeć ostrze i upewnić się, że nie jest

uszkodzone lub stępione. Uwaga: Po ostrzeniu ostrze należy wypoziomować. Ostrzenie, wymiana i poziomowanie ostrza winno zostać przeprowadzone przez centrum serwisowe. W przypadku uderzenia w przeszkodę, która zatrzymuje maszynę, należy wymienić uszkodzone ostrze. Pozwolić, aby przedstawiciel serwisowy oszacował, czy ostrze można naostrzyć czy wymienić. Demontaż i wymiana ostrza

1. Zablokować ostrze przy użyciu drewnianego bloku.

2. Wymontować śrubę ostrza.

1626 - 004 -3. Zdjąć ostrze.

4. Skontrolować wspornik ostrza oraz śrubę ostrza pod

5. Skontrolować wał silnika, aby upewnić się, że nie

6. Podczas mocowania nowego ostrza należy

skierować zakrzywione końce ostrza ku osłonie osprzętu tnącego.

7. Upewnić się, że ostrze jest wyrównane względem

środka wału silnika.

8. Zablokować ostrze przy użyciu drewnianego bloku.

Zamocować podkładkę sprężynową i dokręcić śrubę oraz podkładkę momentem 20 Nm.

9. Obracać ostrzem za pomocą ręki i sprawdzić, czy

obraca się swobodnie. OSTRZEŻENIE: Nosić solidne rękawice ochronne. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

10. Uruchomić maszynę w celu przetestowania ostrza.

Jeśli ostrze nie zostało zamontowane prawidłowo, maszyna będzie wibrować lub rezultaty koszenia będą niezadowalające. Rozwiązywanie problemów Akumulator Dioda na akumulatorze Przyczyna Rozwiązanie Miga zielona dioda LED. Napięcie akumulatora jest niskie. Naładować akumulator. Patrz Ładowanie akumu- latora na stronie 519

Miga dioda LED błędu. Akumulator jest słaby. Naładować akumulator. Patrz Ładowanie akumu- latora na stronie 519

Temperatura środowiska pracy jest zbyt wysoka lub zbyt niska. Akumulator można użytkować w zakresie tempe- ratur od -10°C do 40°C. Przepięcie. Sprawdzić, czy napięcie sieciowe jest takie, jak podano na tabliczce znamionowej na urządzeniu. Wyjąć akumulator z ładowarki. Odczekać 5 s i spróbować ponownie naładować akumulator. Jeśli problem utrzymuje się, skontaktować się z autory- zowanym warsztatem obsługi technicznej. Dioda LED błędu jest włączona. Zbyt wysoka różnica między ogniwa- mi akumulatora (1 V). Skontaktować się z autoryzowanym punktem ser- wisowym. 1626 - 004 - 525Ładowarka Dioda na ładowarce Przyczyna Rozwiązanie Miga dioda LED błę- du. Temperatura środowiska pracy jest zbyt wysoka lub zbyt niska. Ładowarkę akumulatora można użytkować w zakresie temperatur od 5°C do 40°C. Dioda LED błędu jest włączona. Skontaktować się z autoryzowanym punktem serwiso- wym. Panel sterowania W przypadku wystąpienia problemów innych niż opisane w tej sekcji skontaktuj się z punktem serwisowym. Klawiatura Możliwe usterki Możliwe działania Miga dioda LED błędu Silnik jest przeciążony. Zwiększyć wysokość koszenia. Patrz Regulacja wysokości koszenia na stronie 519

Prędkość obrotowa silnika spada zbyt mocno i silnik wyłącza się. Sterownik silnika jest zbyt gorący. Wyłączyć silnik i poczekać, aż ostygnie. Ostrze jest zablokowane Aby uniknąć niezamierzonego uruchomienia, nale- ży przekręcić kluczyk zabezpieczający w położe- nie 0, wyjąć akumulator i odczekać przynajmniej 5 s. Upewnić się, że ostrze może się swobodnie obracać. Jeśli problem utrzymuje się, skontakto- wać się z autoryzowanym punktem serwisowym. Błąd akumulatora lub brak sygnału z akumulatora Prawidłowo umieścić akumulator w urządzeniu i sprawdzić złącze akumulatora. Jeśli miga dioda błędu na akumulatorze, patrz Akumulator na stro- nie 525

Urządzenie wyłącza się. Akumulator jest słaby Naładuj akumulator. Patrz Ładowanie akumulatora na stronie 519

Błąd złącza akumulatora Sprawdzić złącze akumulatora. Transport, przechowywanie i utylizacja Ustawienie kosiarki w pozycji transportowej

1. Wymontować pojemnik na trawę (jeśli jest

zamontowany). 526 1626 - 004 -2. Poluzować pokrętła w uchwycie górnym i złożyć uchwyt do tyłu.

3. Poluzować dolne pokrętła.

4. Przesunąć pokrętła do dolnych końców rowków po

lewej i prawej stronie produktu.

5. Złożyć rękojeść do przodu.

• Przepisy dotyczące towarów niebezpiecznych mają zastosowanie do dołączonych akumulatorów litowo- jonowych.

• W przypadku transportu komercyjnego należy przestrzegać specjalnych wymagań umieszczonych na opakowaniu i etykietach.

• W trakcie przygotowywania urządzenia do transportu należy upewnić się, że postępuje się zgodnie z przepisami dotyczącymi materiałów niebezpiecznych. Mogą obowiązywać również lokalne przepisy.

• Zawsze wyjmować akumulator na czas transportu.

• Na złączach akumulatora należy przykleić taśmę i upewnić się, że akumulator nie może się przemieszczać w trakcie transportu.

• W trakcie transportu urządzenie należy zamocować. Przechowywanie

• Zawsze wyjmować akumulator do przechowania.

• Aby uniknąć wypadków, upewnić się, że akumulator jest odłączony od produktu podczas przechowywania.

• Akumulator należy trzymać w zamkniętym i suchym miejscu.

• Akumulator i ładowarkę należy trzymać w suchym miejscu, w którym nie występuje wilgoć ani mróz.

• Na czas przechowywania odłączyć akumulator od ładowarki.

• Nie przechowywać akumulatora w miejscu, gdzie może występować elektryczność statyczna. Nie przechowywać akumulatora w metalowym pojemniku.

• Akumulator należy przechowywać w temperaturze od 5°C do 25°C, w miejscu osłoniętym przed działaniem promieni słonecznych.

• Ładowarkę należy przechowywać w temperaturze od 5°C do 45°C, w miejscu osłoniętym przed działaniem promieni słonecznych.

• Przed odstawieniem urządzenia na dłuższe przechowywanie należy upewnić się, że poziom naładowania akumulatora wynosi 30%–50%.

• Urządzenie, akumulator i ładowarkę należy trzymać w zamkniętym pomieszczeniu, niedostępnym dla dzieci ani osób nieupoważnionych.

• Przed odstawieniem urządzenia na dłuższe przechowywanie należy je wyczyścić oraz przeprowadzić pełny przegląd. Utylizacja Symbole znajdujące się na urządzeniu oraz na opakowaniu informują o tym, że nie wolno traktować go jak zwykłego odpadu domowego. Musi ono zostać oddane do odpowiedniego punktu pobierania surowców wtórnych, zajmującego się przetwarzaniem urządzeń elektrycznych oraz elektronicznych. Przekazując produkt w odpowiednie miejsce, pomagasz przeciwdziałać jego potencjalnemu negatywnemu wpływowi na środowisko naturalne i ludzi. Aby uzyskać więcej informacji na temat recyklingu niniejszego produktu, skontaktować się z urzędem miasta lub gminy, przedsiębiorstwem gospodarki komunalnej albo punktem sprzedaży, w którym produkt został kupiony. 1626 - 004 - 527Dane techniczne Technical data LC 141iV, LC 141i LC 141iV LC 141i Cutting motor Motor type BLDC (brushless) 36V BLDC (brushless) 36V Motor speed – SavE, rpm 2700 2700 Motor speed – Nominal, rpm 3100 3100 Motor speed – High load, rpm 3700 3700 Motor output – max. kW 0.8 0.8 Motor output – Nominal, kW 0.55 0.55 Drive motor Motor output – Nominal, kW 0.25 NA Self walk speed, km/h 3.0–4.5 NA Speed adjustment levels 4 NA Weight Weight without battery, kg

QC250 Husqvarna 220-240 50 250 QC330 Husqvarna 100–240 50–60 330 QC500 Husqvarna 100–240 50–60 500 Dane techniczne LC 141C LC 141C Silnik Typ silnika Silnik AC Prędkość silnika – nominalna, obr./min 3200 Moc 1800 W Źródło zasilania Przewodowe elektryczne Przewód zasilający (dołączony do zestawów tylko na rynku brytyjskim) Typ przewodu Przedłużacz 16M Ciężar, kg 1,6 Waga Ciężar, kg 20,4 1626 - 004 - 529LC 141C Poziom hałasu

Zmierzony poziom mocy akustycznej, w dB(A) 93 Poziom głośności, gwarantowana moc akustyczna L

Poziom ciśnienia akustycznego przy uchu operatora, dB(A)

2,0 Koszenie Wysokość cięcia, mm 25–70 Szerokość koszenia, cm 41 Nóż, numer artykułu Zbieranie 5011716-01 Pojemność pojemnika na trawę, w litrach 50

Emisję hałasu do otoczenia zmierzono jako moc akustyczną (L

), zgodnie z dyrektywą WE 2000/14/WE.

Odnotowane dane dla ciśnienia akustycznego majà typowe rozproszenie statystyczne (odchylenie standardo- we) w wysokości 1,4 dB (A).

Odnotowane dane dla poziomu wibracji mają typowe rozproszenie statystyczne (odchylenie standardowe) w wysokości 0,2 m/s

530 1626 - 004 -Deklaracja zgodności WE Deklaracja zgodności WE Firma Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel.: +46-36-146500, zapewnia, że kosiarki Husqvarna LC 141iV i LC 141i od numeru seryjnego 2018XXXXXXX oraz Husqvarna LC 141C od numeru seryjnego 2015XXXXXXX są zgodne z przepisami zawartymi w DYREKTYWIE RADY:

• z dnia 8 czerwca 2011 roku, „dotyczącej ograniczenia użycia określonych substancji niebezpiecznych” 2011/65/UE.

• z 17 maja 2006 r. „dotyczącej maszyn” 2006/42/WE

• z 26 lutego 2014 roku, „dotyczącej kompatybilności elektromagnetycznej” 2014/30/UE

• z 8 maja 2000 roku, „dotyczącej emisji hałasu do otoczenia” 2000/14/WE Informacje dotyczące emisji hałasu podano w rozdziale „Dane techniczne”. W przypadku produktów Husqvarna LC 141iV i LC 141i zostały zastosowane następujące normy: IEC
