Typ produktu	Sekačka na trávu rotační tlačná
Značka	Husqvarna
Model	LB 146P
Motor	Briggs & Stratton, 140 cm³, 1,9 kW
Startování	Ruční (táhlo startéru)
Šířka sečení	460 mm
Výška sečení	35-70 mm, nastavitelná na 4 kolech
Objem palivové nádrže	0,8 L
Objem olejové nádrže	0,5 L
Doporučený motorový olej	SAE 30 nebo SAE 10W-30
Zapalovací svíčka	QC12YC, mezera 0,5 mm
Hmotnost (prázdné nádrže)	19 kg
Naměřená hladina akustického výkonu	93 dB(A)
Hladina akustického tlaku u ucha	81 dB(A)
Vibrace (rukojeť)	4,6 m/s²
Systém sečení	Nůž Mulcher 46 (BioClip)
Referenční číslo nože	5839740-10
Určení použití	Sekání trávy v soukromých zahradách
Palivo	Bezolovnatý benzín 90 RON minimálně
Bezpečnost	Brzda motoru, kryt sečení
Běžná údržba	Čištění, kontrola oleje, ostření nože
Shoda	CE (2006/42/ES, 2014/30/EU, 2000/14/ES)

Často kladené otázky - LB 146P HUSQVARNA

Jaký je výkon motoru sekačky LB 146P?

Motor Briggs & Stratton o objemu 140 cm³ poskytuje jmenovitý výkon 1,9 kW.

Jak nastavit výšku sečení?

Vyjměte nastavovací tyč na každém kole a umístěte ji do jednoho ze 4 otvorů pro dosažení výšky 35 až 70 mm.

Jak nastartovat sekačku?

Držte rukojeť brzdy motoru u řídítek, poté pevně zatáhněte za lanko startéru po naplnění palivového čerpadla.

Jaký typ motorového oleje použít?

Použijte motorový olej SAE 30 nebo SAE 10W-30 (objem 0,5 l). Před každým použitím zkontrolujte hladinu.

Jaký benzín použít pro sekačku?

Použijte bezolovnatý benzín s oktanovým číslem alespoň 90 RON (87 AKI). Doporučuje se alkylátový benzín.

Jak vyčistit sekačku po použití?

Vyčistěte vnější část kartáčem. Pro vnitřek krytu nakloňte sekačku tlumičem dolů a opláchněte proudem. Nikdy nesměrujte vodu na motor.

Jak vyměnit nůž?

Zablokujte nůž dřevěný špalíkem, odstraňte šroub, vyměňte nůž s orientací ostří směrem ke krytu. Utáhněte šroub na 35-40 Nm.

Co dělat, pokud sekačka nadměrně vibruje?

Okamžitě zastavte motor, odpojte zapalovací svíčku a zkontrolujte nůž. Poškozený nebo nevyvážený nůž může způsobit vibrace. V případě potřeby jej vyměňte.

Jak sekačku uložit na zimu?

Vypusťte palivovou nádrž, vyčistěte sekačku a uložte ji na suchém a mrazu chráněném místě. Vyjměte baterii (je-li součástí).

Kde sehnat náhradní díly pro LB 146P?

Kontaktujte autorizovaného prodejce Husqvarna nebo autorizovaný servis. Vždy používejte originální schválené díly.

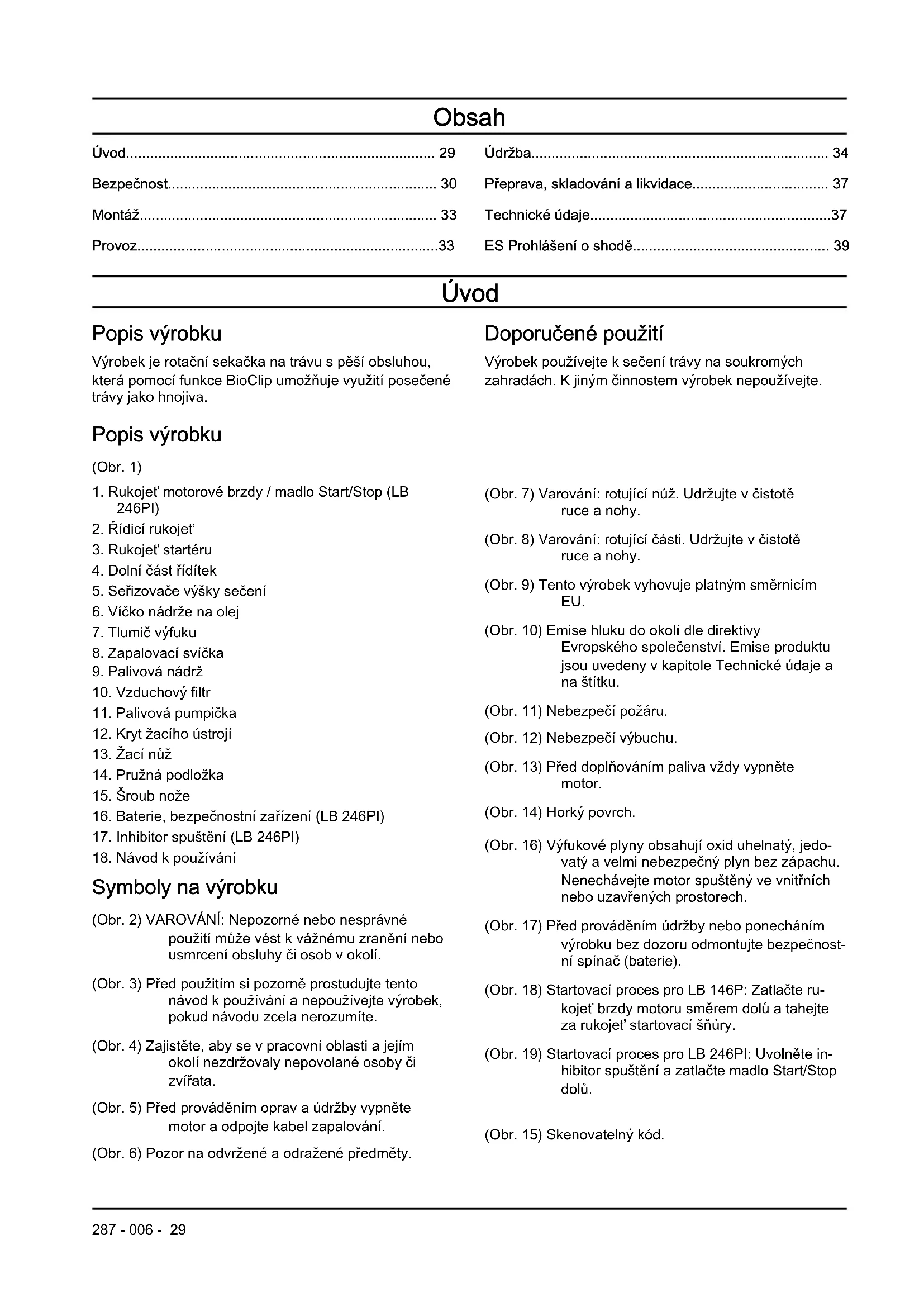

NÁVOD K OBSLUZE LB 146P HUSQVARNA

Výrobek je rotační sekačka na trávu s pěší obsluhou, která pomocí funkce BioClip umožňuje využití posečené trávy jako hnojiva.

Popis výrobku

(Obr. 1)

1. Rukojeť motorové brzdy / madlo Start/Stop (LB 246PI)
2. Řídicí rukojeť
3. Rukojeť startéru 4. Dolní část třídičky
4. Seřizovač výšky sečení
5. Víčko nádrže na olej
6. Tlumič výfuku
7. Zapalovací svíčka
8. Palivová nádrž
9. Vzduchový filtr
10. Palivová pumpička
11. Kryt žacího ústrojí
12. Žací nůž
13. Pružná podložka
14. Šroub nože
15. Baterie, bezpečnostní zařízení (LB 246PI)
16. Inhibitor spuštění (LB 246PI)
17. Návod k používání

Symboly na výrobku

(Obr. 2) VAROVÁNÍ: Nepozorné nebo nesprávné použití může vést k vážnému zranění nebo usmrcení obsluhy a osob v okolí. (Obr. 3) Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte. (Obr. 4) Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata. (Obr. 5) Před prováděním oprav a údržby vypněte motor a odpojte kabel zapalování. (Obr. 6) Pozor na odvržené a odražené předměty.

Doporučené použití

Výrobek používejte k sečení trávy na soukromých zahradách. K jiným činnostem výrobek nepoužívejte.

(Obr. 7) Varování: rotující nůž. Udržujte v čistotě ruce a nohy. (Obr. 8) Varování: rotující části. Udržujte v čistotě ruce a nohy. (Obr. 9) Tento výrobek vyhovuje platným směrnicím EU. (Obr. 10) Emise hluku do okolí dle direktiv Evropského společenství. Emise produktu jsou uvedeny v kapitole Technické údaje a na štítku. (Obr. 11) Nebezpečí požáru. (Obr. 12) Nebezpečí výbuchu. (Obr. 13) Před doplňováním paliva vždy vypněte motor. (Obr. 14) Horký povrch. (Obr. 16) Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech. (Obr. 17) Před prováděním údržby nebo ponecháním výrobku bez dozoru odmontujte bezpečnostní spínač (baterie). (Obr. 18) Startovací proces pro LB 146P: Zatlačte rukojeť brzdy motoru směrem dolů a tahejte za rukojeť startovací šňůry. (Obr. 19) Startovací proces pro LB 246PI: Uvolněte inhibitor spuštění a zatlačte madlo Start/Stop dolů. (Obr. 15) Skenovatelný kód.

Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro další komerční oblasti.

Emise Euro V

VÝSTRAHA: Manipulace s motorem vede ke zneplatnění typového schválení EU tohoto výrobku.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou naším výrobkem, pokud:

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů a škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení. Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje. - Buďte stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních

situacích, vypněte jej a promluvte si s prodejcem Husqvarna, než budete pokračovat v práci.

• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.
• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.
• Nedovolte osobám používat výrobek, nejste-li si jisti, že si přečetly návod k používání a porozuměly jeho obsahu. Zamezte používání výrobku dětmi.
• Udržujte děti mimo pracovní oblast. Vždy musí být přítomna zodpovědná dospělá osoba.
• Zamezte používání výrobku osobami, které neznají pokyny. Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba. Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek. Nepoužívejte výrobek, pokud je vadný.
• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný.

Bezpečnost pracovního prostoru

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před použitím výrobku odklid'te z pracovní oblasti předměty, jako jsou větve, větvičky a kameny.
• Předměty, které mohou být zachyceny žacím ústrojím, mohou být odmrštěny a způsobit zranění osob a poškození předmětů. Udržujte osoby v okolí a zvířata v bezpečné vzdálenosti od výrobku. Nikdy nepoužívejte výrobek za špatného počasí, jako je mlha, déšť, silný vítr, intenzivní chlad a nebezpečí blesku. Použití výrobku za špatného

počasí nebo ve vlhkých či mokrých podmínkách je namáhavé. Nepříznivé počasí může vytvořit nebezpečné podmínky, např. kluzký povrch.

• Dávejte pozor na osoby, předměty a situace, které mohou bránit bezpečnému provozu výrobku.
• Dávejte pozor na překážky, jako jsou kořeny, kameny, větve, díry a příkopy. Vysoká tráva může překážky skrýt.
• Sečení trávy na svazích může být nebezpečné. Nepoužívejte výrobek na svahu se sklonem větším než 15°. S výrobkem jezděte po vrstevnicích. Nepohybujte se na svahu nahoru a dolů. Postupujte opatrně v blízkosti skrytých rohů a objektů, které mohou bránit ve výhledu.

Bezpečnost práce

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem. - Používejte osobní ochranné prostředky. Další informace naleznete v části Osobní ochranné prostředky na straně 31. - Ujistěte se, že víte, jak v případě nouze rychle zastavit motor. - Nikdy nestartujte motor v uzavřených prostorech nebo v blízkosti hořlavého materiálu. Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. - Neprovozujte výrobek, pokud není správně namontován nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob. Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace a hrozí velmi vysoké riziko uvolnění nože. - Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Odpojte kabel zapalování od zapalovací svíčky. Zkontrolujte, zda není výrobek poškozený. Opravte poškozené díly nebo svěřte opravu schválenému servisnímu pracovníkovi. - Po nastartování motoru nikdy nepřipevňujte páku brzdy motoru trvale k rukojeti sekačky. - Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty. - Při provozu vždy stůjte za výrobkem. - Při provozu nechte všechna kola spočívat na zemi a držte rukojet' oběma rukama. Ruce a nohy udržujte mimo dosah rotujících nožů. - Nenaklánějte výrobek, když je spuštěný motor. - Dávejte pozor při tažení výrobku dozadu.

• Nikdy nezvedejte výrobek, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky. Při provozování výrobku nechoďte směrem dozadu.
• Před přejezdem ploch bez trávy, jako jsou cesty vytvořené ze štěrku, kamení nebo asfaltu, vypněte motor.
• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze choďte.
• Před změnou výšky sečení vypněte motor. Nikdy neprovádějte seřizování při spuštěném motoru.
• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí.

Bezpečnostní pokyny pro provoz

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Používejte ochranu sluchu, pokud je hladina hluku vyšší než 85 dB.
• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso. Používejte silné, dlouhé kalhoty.
• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná! - Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obraťte se na servis Husqvarna.

Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny.

Baterie dodává výkon pro elektrické startování a zároveň je to bezpečnostní zařízení, které brání neúmyslnému startování. Pokud výrobek nepoužíváte nebo pokud ho ponecháváte bez dozoru, vyjměte baterii.

Páka brzdy motoru

Páka brzdy motoru slouží k zastavení motoru. Když uvolníte páku brzdy motoru, motor se zastaví.

Chcete-li zkontrolovat brzdu motoru, nastartujte motor a uvolněte páku brzdy motoru. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru.

(Obr. 20)

Inhibitor spuštění

U modelu LB 246PI se páka brzdy motoru používá také jako madlo Start/Stop startéru. Proveďte kontrolu inhibitoru spuštění a ujistěte se, že brání provozu startéru.

1. Přitáhněte madlo Start/Stop směrem k rukojeti (B). Inhibitor spuštění přeruší pohyb.
2. Zatlačte inhibitor spuštění doprava (A). (Obr. 21)
3. Uvolněte inhibitor spuštění a ujistěte se, že se vrátí do své výchozí polohy.

Tlumic výfuku

Tlumic výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od obsluhy.

Nepoužívejte výrobek bez tlumiče výfuku nebo pokud je vadný. Vadný tlumič výfuku zvyšuje hladinu hluku a nebezpečí požáru.

VÝSTRAHA: Tlumič výfuku je během provozu a po použití velmi horký, i když motor pracuje na volnoběžné otáčky. Aby se zabránilo požáru, dbejte zvýšené opatrnosti v blízkosti hořlavých materiálů a plynů.

Bezpečnost při manipulaci s palivem

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej z výrobku odstraňte a nechte výrobek uschnout.
• Pokud si palivem polijete oblečení, okamžitě se převlékněte. Zabraňte styku paliva s tělem, může způsobit zranění. Pokud se polijete palivem, omyjte zasažené místo vodou a mýdlem.
• Nespouštějte motor, pokud z něj něco uniká. Pravidelně kontrolujte, jestli z motoru nic neuniká.
• Při manipulaci s palivem buďte opatrní. Palivo je hořlavé a výpary jsou výbušné a můžou způsobit zranění nebo smrt.
• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu. V blízkosti paliva ani motoru nekuřte.
• Do blízkosti paliva ani motoru neumísťujte horké předměty. Když je spuštěný motor, nedoplňujte palivo.
• Než začnete doplňovat palivo, přesvědčte se, že je motor studený.
• Než doplníte palivo, pomalu otevřete uzávěr palivové nádrže a opatrně uvolněte tlak. Palivo do motoru nedoplňujte ve vnitřních prostorech. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.
• Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.
• Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.
• Nenaplňujte palivovou nádrž na maximum. Teplem dochází k rozpínání paliva. V horní části palivové nádrže udržujte volný prostor.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech. - Před prováděním údržby výrobku nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky. U LB 246PI také vyjměte baterii. - Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání. - Příslušenství a změny výrobku, které neschválí výrobce, mohou způsobit vážné zranění nebo úmrtí. Neprovádějte změny na výrobku. Vždy používejte výhradně příslušenství schválené výrobcem. Při nesprávném nebo nepravidelném provádění údržby se zvyšuje nebezpečí poranění a poškození výrobku.

• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Veškerý ostatní servis musí provést schválený servisní pracovník Husqvarna.

Servis výrobku by měl provádět schválený servisní pracovník Husqvarna v pravidelných intervalech. - Poškozené, opotřebené či prasklé součásti vyměňte.

Montáž

Úvod

VÝSTRAHA: Před montáží produktu si přečtěte kapitolu bezpečnosti. U LB 246PI také vyjměte baterii.

Montáž rukojeti

1. Sklopte rukojet dopředu. (Obr. 22)
2. Pevně utáhněte knoflíky na pravé i levé straně a sklopte rukojet nahoru. (Obr. 23)
3. Umístěte vzpěru do drážky na krytu žacího ústrojí. (Obr. 24)
4. Připevněte 2 západky, které zajišťují vzpěru a rukojet. Zcela je zatlačte do polohy. (Obr. 25)

Poznámka: Jedna ze dvou zarážek je označena písmenem H a druhá písmenem V. Zarážku

s označením „H“ umístěte vpravo a zarážku s označením „V“ vlevo.

VAROVÁNÍ: Neprovozujte výrobek, pokud nejsou tyto 2 zarážky upevněny.

Nastavení výšky řidítek

1. Odmontujte podpěru řidítek ze spodní části řidítek. (Obr. 26)

a) Vložte podpěru řidítek do horního otvoru (A), pokud chcete snížit výšku řidítek. b) Vložte podpěru řidítek do spodního otvoru (B), pokud chcete zvýšit výšku řidítek. (Obr. 27)

Provoz

Úvod

VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce:

• Rozšířené informace o výrobku.
• Informace o dílech a servisu a nápověda pro tyto položky.

Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.
2. V aplikaci Husqvarna Connect se zaregistrujte.
3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Před použitím výrobku

1. Pozorně si prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.
2. Zkontrolujte záchytné ústrojí, aby bylo zajištěno, že je řádně připevněné a nastavené. Viz Kontrola záchytného ústrojí na straně 35.
3. Naplňte palivovou nádrž. Viz Dopňování paliva na straně 33.
4. Doplňte olej do olejové nádrže a zkontrolujte hladinu oleje. Viz Kontrola hladiny oleje na straně 36.

Doplňování paliva

Pokud možno používejte alkylátový benzín s nízkými emisemi. Není-li k dostání alkylátový benzín s nízkými emisemi, používejte kvalitní bezolovnatý benzín nebo olovnatý benzín s oktanovým číslem nejméně 90.

VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON (87 AKI). Můžete tím výrobek poškodit.

1. Víčko palivové nádrže otevírejte pomalu, aby se uvolnil tlak.
2. Palivo doplňte pomalu z kanystru. Dojde-li k rozlití paliva, odstraňte jej utěrkou a zbývající palivo nechte vyprchat.
3. Očistěte plochu kolem víčka palivové nádrže.
4. Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.
5. Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.

Nastavení výšky sečení

Vytlačte hřídel a posuňte ji do správné polohy u každého ze 4 kol. (Obr. 28)

VÝSTRAHA: Nikdy si neomotávejte startovací šňůru kolem ruky.

Elektrické startování (LB 246PI)

1. Zkontrolujte, zda je baterie aktivována a nabita. Viz Nastartování baterie na straně 36.
2. Připojte baterii k motoru. (Obr. 30)
3. Zatlačte inhibitor spuštění doprava (A).
4. Přitáhněte madlo Start/Stop (B) k rukojeti, aby se spustil startér. Starter se po nastartování motoru vypne. (Obr. 31)

Zastavení výrobku

• Motor zastavíte uvolněním páky brzdy motoru.

Demontáž baterie

Pokud není výrobek v provozu, vyjměte u modelu LB 246PI baterii, abyste zabránili neúmyslnému nastartování motoru.

1. Stiskněte pojistná tlačítka (A) a vytáhněte baterii. (Obr. 32)

Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy zežloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.
• Nesekejte více než 1/3 výšky trávy. Nejprve sekejte se zařízením nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jeďte pomalu a v případě potřeby sekejte 2krát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.

Údržba

Úvod

VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud neposkytuje prodejce servisní služby, požádejte jej o informace o nejbližším servisu.

Plán údržby

VÝSTRAHA: Když nakláníte výrobek, ujistěte se, že vzduchový filtr je na horní straně nakláněného výrobku a ne vespod.

VAROVÁNÍ: U modelu LB 246PI vždy před prováděním údržby, oprav nebo čištění stroje vyjměte baterii.

Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Interval se mění, není-li výrobek používán denně.

U údržby označené symbolem * vyhledejte pokyny v části Bezpečnostní zařazení na produktu na straně 31.

Ádržba Denně Týdně Měsičně
Proveděte běžnou kontrolu. X
Zkontrolujte hladinu oleje. X
Üdržba Denně Týdně Měsičně
Vycistěte výrobek. X
Zkontrolujte Žaci ústrojí. X
Zkontrolujte kryt Žaciho ústroji.* X
Zkontrolujte páku brzdy motoru.* X
Zkontrolujte baterii* X
Zkontrolujte tlumič výfuku.* X
Zkontrolujte zapalovací svíčku. X
Vyměnte olej (poprám po 5 h použití, poté po každych 50 h použití). X
Vyměnte vzduchový filtr (po 50 h použiti) X
Zkontrolujte palivový systém. X

Provedení běžné kontroly

Zajistěte, aby byly všechny matice a šrouby na výrobku správně dotažené.

Čištění výrobku zvenku

• Pomocí kartáče odstraňte listí, trávu a nečistoty.
• Zkontrolujte, zda není přívod vzduchu v horní části motoru ucpaný.
• K čištění výrobku nepoužívejte vodu pod vysokým tlakem.
• Pokud používáte vodu k čištění motoru, nestříkejte ji přímo na motor.

Čištění vnitřního povrchu krytu žacího ústrojí

1. Vyprázdněte palivovou nádrž.
2. Položte výrobek na bok s výfukem dole.

VAROVÁNÍ: Pokud byste položili výrobek se vzduchovým filtrem dole, mohl by se poškodit motor.

1. Opláchněte vodou z hadice vnitřní povrch krytu žacího ústrojí.

Kontrola žacího ústrojí

VÝSTRAHA: Aby se zabránilo náhodnému spuštění, odpojte kabel zapalování od zapalovací svíčky.

VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození a prasklin. Poškozené žací ústrojí vždy vyměňte.
2. Prohlédněte nůž a zkontrolujte, zda není poškozený nebo tupý.

Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit, či zda je nutné ho vyměnit, rozhodne servisní středisko.

Postup výměny nože

1. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 33)
2. Demontujte šroub nože.
3. Odmontujte nůž.
4. Prohlédněte držák nože a šroub nože a zkontrolujte, zda nejsou poškozené.
5. Prohlédněte hřídel motoru a ujistěte se, zda není ohnutý.
6. Při montáži nového nože nasměrujte zahnuté konce nože ve směru krytu žacího ústrojí. (Obr. 34)
7. Zkontrolujte, zda je nůž zarovnaný se středem hřídele motoru.
8. Zajistěte nůž pomocí dřevěného špalíku. Nasaďte pružnou podložku a utáhněte šroub a podložku utahovacím momentem 35-40 Nm. (Obr. 35)
9. Otočte nožem rukou a zkontrolujte, zda se volně otáčí.

VÝSTRAHA: Používejte odolné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Nastartujte výrobek a proveďte test nože. Pokud není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé.

Kontrola hladiny oleje

VAROVÁNÍ: Příliš nízká hladina oleje může způsobit poškození motoru. Před spuštěním výrobku zkontrolujte hladinu oleje.

1. Umístěte výrobek na rovnou plochu.
2. Sejměte víčko olejové nádrže s olejovou měrkou.
3. Setřete olej z olejové měrky.
4. Zasuňte olejovou měrku do olejové nádrže, abyste mohli zkontrolovat hladinu oleje.
5. Vyjměte olejovou měrku.
6. Zkontrolujte hladinu oleje na olejové měrce.
7. Pokud je hladina nízká, doplňte motorový olej a znovu zkontrolujte hladinu oleje.

Výměna motorového oleje

VÝSTRAHA: Motorový olej je bezprostředně po vypnutí motoru velmi horký. Před vypuštěním nechte motorový olej vychladnout. Pokud si potřísníte pokožku motorovým olejem, omyjte ji mýdlem a vodou.

1. Nechte výrobek běžet, dokud nebude palivová nádrž prázdná.
2. Odmontujte kabel zapalování od zapalovací svíčky.
3. Sejměte víčko olejové nádrže.
4. Umístěte nádobu pod výrobek tak, aby do ní mohl vytéct motorový olej.
5. Nakloňte výrobek, aby se vypustil olej z olejové nádrže.
6. Doplňte nový motorový olej typu doporučeného v části Technické údaje na straně 37.
7. Zkontrolujte hladinu oleje. Další informace naleznete v části Kontrola hladiny oleje na straně 36.

Baterie (LB 246PI)

VÝSTRAHA: Závada baterie snižuje bezpečnost výrobku. Vždy používejte výhradně baterii schválenou výrobcem.

Baterie dodává výkon pro elektrické startování a zároveň je to bezpečnostní zařízení, které brání neúmyslnému startování. Pokud výrobek nepoužíváte nebo ho ponecháváte bez dozoru, vyjměte baterii.

Nastartování baterie

Před prvním použitím baterie je potřeba ji nastartovat.

1. Vložte baterii do nabíječky, viz Nabití baterie na straně 36.
2. Vyčkejte do rozsvícení alespoň zelené kontrolky, zhruba 10 sekund.
3. Připojte baterii k motoru, viz Elektrické startování (LB 246PI) na straně 34.

Nabití baterie

Pokud na indikátoru baterie nesvítí žádná nebo svítí jen jedna kontrolka, je nutné ji nabít. Plné nabití vybité baterie trvá 1 hodinu. Kratší doba nabíjení baterii nepoškodí.

1. Vložte baterii do nabíječky baterií. (Obr. 36)
2. Připojte nabíječku baterie do el. zásuvky, 220 V, 50 Hz.

Stav nabití baterie

Zobrazení kontrolek LED na baterii Stav
Bliká kontrolka LED 1. 0–25 %
Svití kontrolka LED 1, blíká kontrolka LED 2.	25–50 %
Svití kontrolky LED 1, LED 2, blíká kontrolka LED 3.	50–75 %
Svití kontrolky LED 1, LED 2, LED 3, blíká kontrolka LED 4.	75–100 %
Svití kontrolky LED 1, LED 2, LED 3, LED 4.	Plné nabità

Indikátor na nabíječce ba-teri	Stav
Neprešované Červné světlo	Baterie se nabiji.
Blikajíci Červné světlo Baterie je príliš horká a začne se nabíjet, až bude teplota správná.
Neprešované zelené světlo	Baterie je plné nabitá.
Blikajíci Červné a zelená kontrolka	Baterie je poškozená a je nutné ji vyměnit.

Čištění vzduchového filtru

1. Odmontujte kryt vzduchového filtru a filtr.
2. Poklepejte filtrem o rovný povrch, aby se uvolnily částice.

VAROVÁNÍ: Vzduchový filtr nečistěte rozpouštědlem ani stlačeným vzduchem.

1. Vložte vzduchový filtr zpět. Zkontrolujte, zda vzduchový filtr dokonale těsní proti držáku vzduchového filtru.
2. Nasaďte zpět kryt vzduchového filtru.

Povšimněte si: Vzduchový filtr, který byl používán po delší dobu, již nelze zcela vyčistit. V pravidelných intervalech vyměňujte vzduchový filtr. Poškozený vzduchový filtr vždy vyměňte.

Kontrola zapalovací svíčky

VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovací svíčky může způsobit poškození výrobku.

Zkontrolujte zapalovací svíčku, pokud má motor malý výkon, špatně startuje nebo nefunguje správně ve volnoběžných otáčkách. - Aby se snížilo nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky, dodržujte tyto pokyny:

a) Zkontrolujte, zda jsou správně nastaveny volnoběžné otáčky. b) Zkontrolujte správnost palivové směsi. c) Zkontrolujte, zda je vzduchový filtr čistý.

• Vestliže je zapalovací svíčka znečištěna, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky správná, viz část Technické údaje na straně 37. (Obr. 37) V případě potřeby zapalovací svíčku vyměňte.

Kontrola palivového systému

• Prohlédněte víčko palivové nádrže a těsnění víčka a ujistěte se, že nejsou poškozené.
• Prohlédněte hadici přívodu paliva a ujistěte se, že nedochází k úniku. Pokud je hadice přívodu paliva poškozená, požádejte servisního pracovníka o výměnu.

Přeprava, skladování a likvidace

Přeprava a skladování

• Před uskladněním a přepravou výrobku či paliva zkontrolujte, zda nejsou přítomny známky úniku nebo výparů. Jiskry a otevřený oheň, například z elektrických zařízení nebo kotlů, mohou zažehnout požár. Vždy používejte schválené nádoby na skladování a přepravu paliva.
• Před dlouhodobým skladováním výrobku vyprázdněte palivovou nádrž. Odevzdejte palivo na příslušném sběrném místě.
• Během přepravy musí být výrobek bezpečně upevněn, aby se zabránilo jeho poškození a nehodám.
• Skladujte výrobek na uzamčeném místě, aby se zamezilo přístupu dětí a neoprávněných osob.
• Uchovávejte výrobek na suchém a bezprašném místě.

Likvidace

Dodržujte místní požadavky ohledně recyklace a platné předpisy. - Odevzdejte všechny chemikálie, například motorový olej nebo nemrznoucí směs, v servisním středisku nebo na příslušném sběrném místě. - Nehodláte-li výrobek dále používat, odevzdejte jej prodejci Husqvarna nebo jej dopravte do recyklační stanice. - Odevzdejte baterii v servisním středisku nebo ve sběrném místě jako použitou baterii.

Technické údaje

Technické údaje

	LB 146P LB 246PI
Motor
Značka Briggs & Stratton Briggs & Stratton
Zdvihový objem, cm3	140 150
Rychlost, ot./min 2900 +/- 100 2900 +/- 100
Jmenovitý vykon motoru, kW11	1.9 2.1
Systém zapalování
Zapalovác svčka QC12YC QC12YC
Vzdálenost elektrod, mm 0,5 0,5
Systém mazání a palivový systém
Objem palivové nádrže, I 0,8 0,8
Objem olejové nádrže, litry 0,5 0,5
Motorový olej12	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Hmotnost
S prázdnými nádržemi, kg 19 21
Emise hluku13
Hladina akustického vykonu, změřená dB (A) 93 92
Hladina akustického vykonu, zaručená LWA dB (A) 95 94
Hladina hluku14
Hladina akustického tlaku na sluch obshluhy, dB (A) 81 79
Úrovně vibrací, ahveq15
Rukojet', m/s2	4,6 4,6
Čezací vybavení
Výška sečeni, mm 35-70 35-70
Šiřka sečeni, mm 460 460
Žací nüž	Mulčovaci 46	Mulčovaci 46
Objednací Číslo	5839740-10	5839740-10
Spustit
Elektrický startér	Ne	Ano
Baterie	-	Li-lon, 12V / 15,7 Wh

ES Prohlášení o shodě

Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel: [phone], prohlašuje, že Husqvarna sekačky na trávu LB 146P a LB 246PI od výrobních čísel 2017xxxxxx a výše, splňují požadavky SMĚRNICE RADY:

• ze 17. května 2006 „týkající se strojních zařízení“ 2006/42/EC
• ze 26. února 2014, týkající se elektromagnetické kompatibility 2014/30/EU,
• z 8. května 2000 „týkající se emisí hluku v okolním prostředí“ 2000/14/ES.

Informace o emisích hluku najdete v kapitole "Technické údaje".

Byly uplatněny následující standardní normy:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Není-li uvedeno jinak, platí výše uvedené normy v poslední vydané verzi.

Ohlašovací úřad: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala vydal zprávy týkající se vyhodnocení shody podle dodatku VI ke Směrnici rady z 8. května 2000 „týkající se emisí hluku do okolního prostředí“ 2000/14/EC.

Certifikáty mají tato čísla: 01/901/297, 01/901/299

Claes Losdal, Development Manager/Garden Products (ředitel vývoje zahradního sortimentu) (Autorizovaný zástupce společnosti Husqvarna AB a osoba odpovědná za technickou dokumentaci.)

Obsah

Úvod. 40

Údržba 45

Bezpečnost 41

Doprava, skladování a likvidace 48

Montáž 44

Technické údaje 48

Provoz 44

Prohlášení o shodě EU 50

Úvod

Popis výrobku

Technické údaje 259

Prohlášení o shodě ES 262

Úvod

Popis výrobku

(Obr. 1) 1. Rukojeť motorové brzdy/startovací rukojeť (LB 246PI) 2. Držadlo / rukojeť 3. Držadlo startovacího lanka 4. Spodní rukojeť 5. Nastavovač výšky řezu 6. Víčko oleje 7. Tlumič výfuku 8. Zapalovací svíčka 9. Palivová nádrž 10. Vzduchový filtr 11. Nastrekovací balónek 12. Kryt řezací části 13. Nůž 14. Perová podložka 15. Šroub kotouče 16. Baterie, bezpečnostní zařízení (LB 246PI) 17. Pojistka startování (LB 246PI) 18. Návod k obsluze

(Obr. 6) Dávejte pozor na vymrštěné předměty a zpětné nárazy. (Obr. 7) Upozornění: rotující čepel. Nepřibližujte ruce a nohy. (Obr. 8) Upozornění: rotující díly. Nepřibližujte ruce a nohy. (Obr. 9) Tento výrobek je v souladu s příslušnými směrnicemi ES. (Obr. 10) Hlukové emise do okolí jsou v souladu se směrnicí Evropského společenství. Emise výrobku jsou specifikovány v kapitole s technickými údaji tohoto návodu a na štítku. (Obr. 11) Hrozí nebezpečí požáru. (Obr. 12) Nebezpečí výbuchu. (Obr. 13) Před doplňováním paliva vždy zastavte motor. (Obr. 14) Horký povrch. (Obr. 16) Výfukové plyny z motoru obsahují oxid uhelnatý, plyn bez zápachu, který je jedovatý a velmi nebezpečný. Motor nestartujte v interiéru ani v uzavřených prostorách. (Obr. 17) Před prováděním údržby nebo ponecháním produktu bez dozoru vyjměte bezpečnostní vypínač (baterii). (Obr. 18) Postup startování modelu LB 146P: Zatlačte rukojeť motorové brzdy směrem dolů a potáhněte rukojeť startovacího lanka. (Obr. 19) Postup startování modelu LB 246PI: Uvolněte pojistku startování a zatlačte startovací rukojeť dolů. (Obr. 15) Snímatelný kód.

Symboly na výrobku

Všeobecné bezpečnostné pokyny

VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Bezpečnosť na pracovisku

VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Bezpečnosť pri práci

VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Bezpečnostné pokyny pre prevádzku

• Skontrolujte kryt rezacej časti, aby ste sa uistili, že na ňom nie sú žiadne známky poškodenia, ako sú napr. praskliny.

Baktérie (LB 246PI)

Bezpečnostné pokyny pre údržbu

1. Vytiahnite podperu držadla z dolného držadla. (Obr. 26)

a) Výšku držadla znížite tak, že vložíte podperu držadla do vrchného otvoru (A). b) Výšku držadla zvýšite tak, že vložíte podperu držadla do spodného otvoru (B). (Obr. 27)

Prevádzka

Úvod

Chcete-li začít, použijte aplikaci Husqvarna Connect.

1. Stáhněte si aplikaci Husqvarna Connect do mobilního zařízení.
2. Zaregistrujte se v aplikaci Husqvarna Connect.
3. Chcete-li připojit a zaregistrovat produkt, postupujte podle pokynů v aplikaci Husqvarna Connect.

Před obsluhou zařízení

Elektrické startování (LB 246PI)

1. Ujistěte se, že je baterie aktivovaná a nabitá. Viz kapitola Aktivace baterie na straně 258.
2. Připojte baterii k motoru. (Obr. 30)
3. Zatlačte pojistku startování směrem doprava (A).
4. Potáhnutím startovací rukojeti (B) proti rukojeti nastartujte startovací motor. Po spuštění motoru se startovací motor zastaví. (Obr. 31)

Vypnutí výrobku

• Chcete-li vypnout motor, uvolněte rukojeť motorové brzdy.

Vyjmutí baterie

Abyste zabránili náhodnému nastartování motoru, když výrobek nepoužíváte, vyjměte z modelu LB 246PI baterii.

1. Stiskněte pojistná tlačítka (A) a vytáhněte baterii. (Obr. 32)

Śdrżba Denne Tźdenne Mesačne
Vykonajte všeobecnú kontrolu X
Skontrolujte hladinu oleja X
Vyčistite vyrobok X
Skontrolujte rezné zariadenie X
Skontrolujte kryt rezacej Časti* X
Skontrolujte rukovāt' motorovej brzdy* X
Skontrolujte batériu* X
Skontrolujte tlmič vyfuku* X
Skontrolujte zapařovaciu sviečku X
Vymiěnte olej (prvykrát po 5 hodiních používania, potom po 50 hodiních používania)			X
Vymiěnte vžduchový filter (po 50 hodiních používania) X
Skontrolujte palivový systém X

1. Vyprázdněte palivovou nádrž.
2. Položte výrobek na stranu tak, aby tlumič výfuku směřoval dolů.

VAROVÁNÍ: Pokud výrobek položíte tak, že vzduchový filtr bude směřovat dolů, může dojít k poškození motoru.

1. Pomocí hadice vystříkejte vnitřní povrchy krytu řezací části.

VÝSTRAHA: Při provádění údržby řezného zařízení používejte ochranné rukavice. Čepel je velmi ostrá a snadno může dojít k pořezání.

Výměna motorového oleje

VÝSTRAHA: Bezprostředně po vypnutí motoru je motorový olej velmi horký. Nechte motor vychladnout před vypuštěním oleje. Pokud se motorový olej dostane na pokožku, očistěte ho mýdlem a vodou.

Kontrola palivového systému
