NAUDOJIMO INSTRUKCIJA LB 146P HUSQVARNA

LT Operatoriaus vadovas

LV Lietosanas pamaciba

Transportavimas, saugojimas ir utilizesvimas. 165

Techninai duomenys. 165

EB atitikties deklaracija. 167

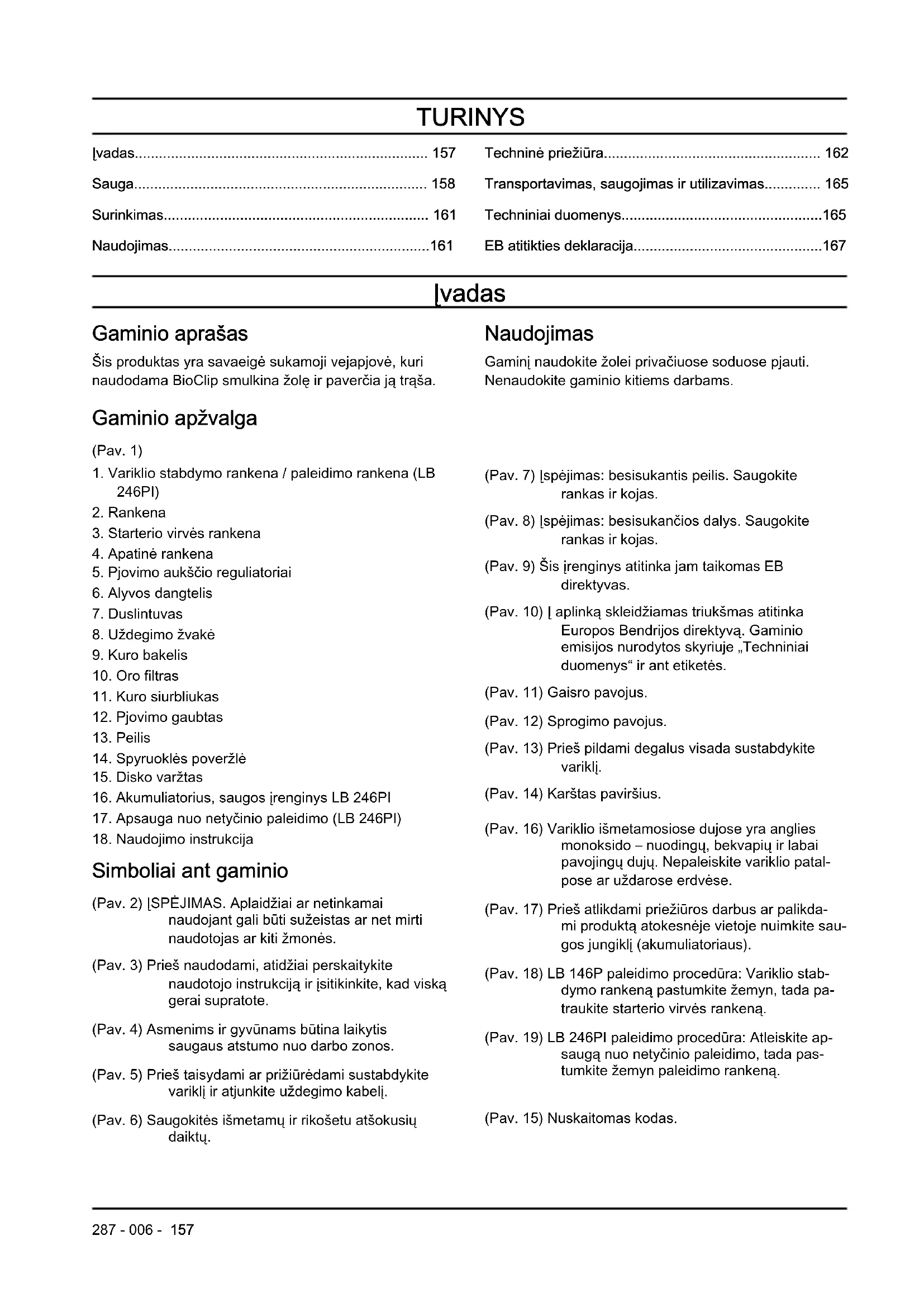

lvadas

Gaminio aprasas

Śs produktas yra savaeigé sukamoji vejapjové, kuri naudodama BioClip smulkina zoIe ir pavercia ja traša.

Gaminio apžvalga

(Pav. 1)

1. Variklio stabdymo rankena / paleidimo rankena (LB 246PI)
2. Rankena
3. Starterio virves rankena
4. Apatiné rankena
5. Pjovimo aukšćio reguiatoriali
6. Alyvos dangtelis
7. Duslintuvas
   8.Uzdegimo zvaké
8. Kuro bakelis
9. Oro filtras
10. Kuro siurbliukas
11. Pjovimo gaubtas
12. Peilis
13. Spyruoklès poverzlé
14. Disko varžtas
15. Akumulatorius, saugos jrenginys LB 246PI
16. Apsuga nuo netycinio paleidimo (LB 246PI)
17. Naudiojimo instrukcija

Simboliai ant gaminio

(Pav. 2) [SPÉJIMAS. Aplaidžiai ar netinkamai naudojant gali buti suzeistas ar net mirti naudotojas ar kiti Žmonès.
(Pav. 3) Pries naudodami, atidzai perskaitykite naudotojo instrukcijar jsitikinkite, kad viska gerai supratote.
(Pav. 4) Asmenims ir gyvūnams butina laikytis saugaus atstumo nuo darbo zonos.
(Pav. 5) Pries taisydami ar priizurédami sustabdykite varikli ir atjunkite użdegimo kabeli.
(Pav. 6) Saugokités išmetamu ir rikošetu atšokusiya daiktu.

Naudojimas

Gaminj naudokite zolei privaciuose soduose pjauti. Nenaudokite gaminio kitiems darbams.

(Pav. 7) [spejimas: besisukantis peilis. Saugokite rankas ir kojas.
(Pav. 8) [spejimas: besisukancios dalys. Saugokiterankas ir kojas.
(Pav. 9) Šis i'renginys atitinka jam taikomas EB direktyvas.
(Pav. 10) [aplinka sklearnidžiamas triukšmas atitinka]
Europos Bendrijos direktyva. Gaminio emisijos nurodytos skyriije „Techniniai duomenys" ir ant etiketés.
(Pav. 11) Gaisro pavojus.
(Pav. 12) Sprogimo pavojus.
(Pav. 13) Pries pildami degalus visada sustabdykite varikli.
(Pav. 14) Karstas pavirsius.
(Pav. 16) Variklio ismetamosiose dujose yra anglies monoksido - nuodingu, bekvapiu ir labai pavojingu duju. Nepaleiskite variklio patalpose ar uždarose erdvèse.
(Pav. 17) Pries atlikdami prieziuros darbus ar palikdami produkta atokesneje vietoje nuimkite saugos jungikli (akumuliatoriaus).
(Pav. 18) LB 146P paleidimo procedura: Variklio stabdymo rankena pastumkite zenyn, tada patraukite starterio virves rankena.
(Pav. 19) LB 246PI paleidimo procedura: Atleiskite ap-sauga nuo netycinio paleidimo, tada pastumkite zenyn paleidimo rankena.
(Pav. 15) Nuskaitomas kodas.

Pasižyměkite: Kiti ant gaminio pateikti simboliai (lipdukai) nuro do kitu komerciniu teritoriju sertifikavimo reikalavimus.

,Euro V" standartas

PERSPEJIMAS: Variklio modifikavimas panaikina sio produkto ES tipo patvirtinima.

Atsakomybe už gaminj

Kaip nurodyta atsakomybès už gaminj istatymuose, mes nesame atsakingi už mûsu gaminio sukelta za la, jei:

• gaminys netinkamai suremontuotas;
• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
• gaminys turi kito gamintojo arba gamintojo nepatvirtinta prieda;
• gaminys suremontuotas ne patvirtintame techninés prieziūros centre arba jj suremontavo ne patvirtintas atstovas.

Sauga

Saugos Ženklu reiksmes

Ispejimai, perspejimai ir pastabos yra skirtos atkreipti demesi I ypaac svarbias vadovo dalis.

PERSPEJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktu nurodymu.

PASTABA: Naudiojamas, kai kyla pavojus sugadinti gaminji,Kitas medziagas arba padaryti zaalaplinkai, jei nesilaikoma vadove pateiktu nurodymu.

Pasižyměkite: Naudojama pateikti daugiau, nei būtina esamoje situacijoje, informacijos.

Bendrieji saugos nurodymai

PERSPEJIMAS: Pries naudodami gaminj, perskaitykite toliau esancius jspejimus.

• Netinkamai arba neatidžiai naudojant sis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymu, kyla suzeidimu arba mirties pavojus.
• Sis gaminys veikdamas sukuria elektromagnetinj lauka. Tam tikromis aplinkybémis šis laukas gali trikdyti aktyviuju arba pasyviuju mediciniu implantu veikla. Kad sumazétu sunkiu ar mirtinu suzeidimu pavojus, mediciniu implantu turintiems asmenims rekomenduojame pries naudojant ši gaminj pasitarti su gydytoju ir implanto gamintoju.

• Visada elkités atsargiai ir vadovaukités sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminj konkrećioje situacijoje, sustabdykite darbair priesdami darba pasitarkite su „Husqvarna" pardavimo atstovu.

• Atsiminkite, kad uz nelaimingus atitikimus, kuriu metu nukentes asmenys ar turtas, bus atsakingas naudotojas.
  Rupinkites gaminio svara. Isitikinkite, kad aiskiai perskaitete zenklus ir lipdukus.

• Neleiskite kitiems naudotis gaminiu, jei nejsitikinote, kad jie perskaite ir suprato naudojimo instrukcijos turinj.
• Neleiskite gaminio naudoti vaikams.
• Pasirupinkite, kad vaikai butu toliau nuo darbo zonos. Butina nuolatine atsakingo suaugusiojo prieziura.
• Neleiskite gaminio naudoti su instrukcijomis nesusipazinusiems asmenims.
• Visada prižiūrekite gaminj naudojantj fizine arba protine negalia turintj asmenj. Butina nuolatine atsakingo saaugusiojo prieziura.
• Neeksproatuokite gaminio, jeigu esate pavarge, sergate, vartojote alkoholio, narkotiku ar vaistu. Tai neigiamai veikia jusu regejima, nuovoka ar koordinacija.
• Neeksproatuokite gaminio, jeijis sugadintas.
• Nekeiskite gaminio ir nenaudokite jo, jei jj galéjo pakeisti kiti.

Sauga darbo vietoje

PERSPEJIMAS: Pries naudodami gaminj, perskaitykite toliausancius jspejimus.

• Pries naudodami gaminj nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakeleši ir akmenys.
• Atsitrenke i pjovimo jranga objektai gali atsokti ir suzeisti asmenis bei sugadinti daiktus. Salia esantiems asmenims ir gyvūnams butina laikytis saugaus atstumo nuo gaminio.
  Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rukas, lyja, pucia stiprus vejas, stipriai sala ir gali zaibuoti. Darbas gaminiu blogu oru arba dregnose ar slapiose vietose yra varginantis. Blogu

oru gali susidaryti pavojingos salygos, pvz., slidus pavirsiai.

• Saugokités asmenu, daiktu ir tam tikru situaciju kurios gali neleisti saugiai naudoti gaminio.
• Saugokités kliüciu, pvz., šaknu, akmenu, šakeliu, duobiu ir grioviu. Aukstoje Žolëje kliutys gali buti nematomos.
  Gali buti pavojinga pjauti zoile jkalnese. Nenaudokite gaminio, jei slaitas yra statesnis nei 15^
• Slaitus pjaukite skersai. Nevažiuokite j viršu ir Žemyn.
• Bukite atsargus artedami prie nematomu kampu in daiktu, kurie užstoja vaizda.

Darbo sauga

PERSPEJIMAS: Pries naudodami gaminj, perskaitykite toliau esancius jspejimus.

Gaminj naudokite tik veju zolei pjauti. Neleidziama jo naudoti kitoms uzduotims atlikti.
- Naudokite asmenines apsaugines priemones. Zr. Asmenines apsaugines priemones psl. 159.
- [sitikinkite, kad zinote, kaip greitai sustabdyti varikljelaimes atveju.
- Niekada neužveskite variklio uždaroje erdvěje ar netoli degiu medziagu. Variklio šmetamosios dujos yra karstos, jose gali buti kibirkšciu, kurios gali sukelti gaisra.
- Nenaudokite gaminio tinkamai neuždenge peilio ir neuždèje kitu dangciu. Netinkamai uždétas peilis gali atsilaisvinti ir suzeisti.
- Užtikrinkite, kad peilis neatsitrenktu l tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilj ir sulenkti variklio velena. Sulenkta ašis sukelia didele vibracija ir kyla didžiulis pavojus, kad peilis atsilaisvins.
- Jei j peilj atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminj. Atjunkite uždegimo kabelj nuo uzdegimo Žvakës. Patikrinkite, ar gaminys neapgadantas. Pataiskykite sugadantas dalis arba remonto darbus perleiskite igaiotajam techninës priežiūros atstovui.
- Niekada neprijunkite variklio stabdžio rankenos prie rankenos visam laikui, kai variklis veikia.
- Padékite gaminj ant stabilaus, plokšćio paviršiaus ir paleiskite jj. Patikrinkite, ar peilis neliečiaŽemës ar kokiú kitu daiktu.
- Visada bukite už gaminio, kai ji naudojate.
- Prižūrekite, kad visi ratukai būtú ant Žemès ir abi rankas laiky kite ant rankenos, kai naudojate gaminj. Saugokite rankas bei kojas ir nekiškite ju prie besisukanciu peiliu.
Dirbant varikliui nepakreipkite gaminio.
Bukite atsargus, kai gaminj traukiate atgal.
- Dirbant varikliui nepakelkite gaminio. Jei gaminji turite pakelti, pirmiausia sustabdykite variklj ir atjunkite uždegimo kabelji nuo uždegimo Žvakès.

• Naudodami gaminji neikite atgal.
• Veždami jrengini per zonas be Žolès, pvz., Žvirgždo, akmenu ir asfalto takelius, sustabdykite variklj.
• Dirbant varikliui neběkite su gaminiu. Naudodami gaminj visada eikite.
  Priesakeisdami pjovimo aukstj pirmiausia isjknite variklj. Draudziana reguliuoti, kai veikia variklis.
• Niekada nepaleiskite gaminio is akiu, kai veikia variklis. Isjunkite varikli ir isitikinkite, kad pjovimo jranga nesisuka.

Naudojimo saugos instrukcijos

• Asmeninés apsauginés priemonés nepadés visiskai isvengti pavojaus susiziesti, taciau nelaimingo atsitikimo atveju maizau nukentésite. Leiskite prekybos atstovui padeti pasirinkti tinkama jranga.
• Jei triuksmo lygis virsija 85 dB, naudokite klausos apsauga
• Avékite patvarius, nesystancius batus. Neavékite atviru batu ir nebukite basi.
• Devèkite storas, ilgas kelnes.
• Kai butina, pvz., montuojant, apziurint arba valant pjovimo iranga, užsimaukite apsaugines pirstines.

Gaminio apsaugines priemonés

PERSPEJIMAS: Pries naudodami gaminj, perskaitykite toliau esancius jspejimus.

• Nesinaudokite gaminiu, jei jo apsaugines priemones yra netvarkingos.
• Reguliariai tikrinkite apsaugines priemones. Jei apsaugines priemones yra pazeistos, pasitarkite su Husqvarna techninés prieziūros atstovu.

Atlikite pjovimo gaubto patikra.

Pjovimo gaubtassumazina gaminio vibracijas ir sumazina disko kelama suzeidimu pavoju.

• Apziurèkite pjoivo gaubta, kad jsitikintumète, jog néra pazeidimu, pvz., jtrukiu.

PERSPEJIMAS: Naudojant sugedusi akumulatoriu sumazeja Produkto sauga. Visada naudokite tik gamintojo patvirtinta akumulatoriu.

Akumulatorius tiekia energija elektriniam starteriui ir yra saugos jrenginys, uztikrinantis apsauga nuo netycinio

uzvedimo. Jeigu nenaudojate produkto ir ilgesniam laikui palikdami jj nuosaliaiu isimkite akumulatoriu.

Variklio stabdymo rankena

Variklio stabdžio rankena sustabdo variklj. Atleidus
variklio stabdžio rankenā variklis sustoja.

Kad patikrintumete variklio stabdi, paleiskite varikli ir atleiskite variklio stabdžio rankena. Jei variklis nesustoja per 3 sekundes, paprašykite, kad jgaliotasis „Husqvarna" techninès priežiūros atstovas sureguliuotu variklio rankena.

(Pav. 20)

Apsauga nuo netycinio paleidimo

LB 246PI modelyje variklio stabdymo rankena taip pat naudiojama kaip starterio variklio uzvedimo rankena. Patikrinkite apsauga nuo netycinio uzvedimo ir isitikinkite, kad ji apsaugo nuo netycinio starterio motoro paleidimo.

1. Užvedimo rankena patraukite link rankenos (B). Apsauga nuo netycinio užvedimo neleidžia judeti.
2. Stumkite apsauga nuo netycinio užvedimo i desine (A). (Pav. 21)
3. Atleiskite apsauga nuo netycinio užvedimo ir jsitikinkite, kad ji gržta i savo pradine padeti.

Duslintuvas

Duslintuvas iki minimumo sumazina triuksmo lygi ir nukreipia nuo naudotojo variklio ismetamasias dujas.

Nenaudokite gaminio, jei nera duslintuvo arba jis yra pazeistas. Esant pazeistam duslintuvui padideja triuksmo lygis ir kyla gaisro pavojus.

PERSPEJIMAS: Darbo metu ir tada, kai variklis veikia tusciaja eiga, duslintuvas labai ikaista ir kurlaika islieka karstas. Elkites atsargiai su degiomis medziagomis ir (arba) garais, kad isvengtumete gaisro.

Degalu naudojimo sauga

PERSPEJIMAS: Pries naudodami gaminj, perskaitykite toliau esancius jspejimus.

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujama kurā / alvy ir palaukite, kol gaminys išdžius.
• Apsipyle drabuzius kuru nedelsiant persirenkite.
• Neapsipilkite kūnokuru, nesjis gali sužaloti.
  Apsipyle kūna kuru, jj nusiplaukite muilu ir vandeniu.

• Neužveskite gaminio, jei iš variklio sunkiasi skysciai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysciai.

• Atsargiai elkites su kuru. Kuras yra degus, o jo garai - sprogus, todel neatsargiai elgiantis galima susizaloti arba zuti.

• Nejkvepekite kuro garu, nes jie gali sužaloti. Pasirupinkite tinkamu vedinimu.
• Nerukkyite greta kuro arba variklio.
• Neděkite šiltý objektý greta kuro arba variklio.
• Nepilkite kuro, kai variklis užvestas.
  Priespildami kurajsitikinkite,ar variklis atauses.
  Pries pildami kuratletai atidarykite kuro baklio dangtelir atsargiai isleiskite slegi.
• Nepilkite j variklj kuro budami patalpoje. Del oro stygiaus galima susižaloti arbaŽuti uždusus arba apsinuodijus anglies monoksidu.
• Stipriai užsukite kuro bakelio dangtelj.
  Nepakankamai stipriai užsukus kuro bakeli kyla gaisro pavojus.
  Pries pradedami darba patraukite gamini maiziausiai 3m / 10 pedu nuo vietos, kurioje pylete kura.
• Nepripilkite sklidino kuro bakelio. Sildamas kuras pleciasi. Palikite vietos kuro bakelio virsuje.

Priežiūros saugos instrukcjisos

PERSPEJIMAS: Pries naudodami gaminj, perskaitykite toliau esancius jspejimus.

• Variklio ismetamosiose dujose yra angies monoksido - nuodingu, bekvapiu ir labai pavojingu duju. Nepaleiskite variklio patalpose ar uzdarose erdvese.
  Pries atlikdami technine gaminio prieziura, sustabdykite variklj ir atjunkite uzdegimo kabelj nuo uzdegimo zvakes. Jei naudojate LB 246PI, isimkite akumulatoriu.
• Pjovimo irangos technines priežiūros darbus atlikite apsimove apsaugines pirstines. Peilis labai astrus ir gali lengvai ipjauti.
• Gamintojo nepatvirtinti priedai ir gaminio pakeitimai gali rimtai ar net mirtinai suzeisti. Nekeiskite gaminio. Visada naudokite tik gamintojo patvirtintus priedus.
• Jei techniné priežūra atliekama netinkamai ir nereguliariai, padideja sužeidimu ir Žalos gaminui pavojus.
• Atlikite tik savininko vadove nurodytus techninés priežiūros darbus. Visus kitus techninés priežiūros darbus turi atlikti patvirtintas „Husqvarna" techninés priežiūros atstovas.
• Patvirtintas „Husqvarna" technines priežiūros atstovas turi reguliariai atlikti gaminio technine priežiūra.
• Pakeiskite pazeistas, suluzusias arba susidevjusias dalis.

Surinkimas

lvadas

PERSPEJIMAS: Pries surinkdami produkta perskaitykite skyriu apie sauga. Jei naudojate LB 246PI, isimkite akumulatoriu.

Rankenos surinkimas

1. Lenkite rankena j priekj. (Pav. 22)
2. Iki galo priverzkite rankenées desinéje ir kaireje, tada lenkite rankenaj virsu. (Pav. 23)
3. [statykite kaištj i pjovimo aggregato grioveli. (Pav. 24)
4. Uždékite 2 stabdiklius, fiksuojancius rankena. [spauskite juos i vieta. (Pav. 25)

Pasižyměkite: Yra du stabdikliai, vienas su raide H,Kitas su raide V. Stabdiklj su H raide sumontuokite desinéje, o stabdiklj su V raide - kairëje.

PASTABA: Produktta naudokite tik sumontave 2 stabdiklius.

Rankenos aukšćo reguliavimas

1. Atjunkite rankenos atrama apatinenej rankenos dalyje. (Pav. 26)

a) lstatykite rankenos atramaj virsutine ang (A), jei norite sumazinti rankenos aukstj.
b) [statykite rankenos atrama j apatine anga (B), jei norite padidinti rankenos aukstj. (Pav. 27)

Naudojimas

lvadas

PERSPEJIMAS: Pries naudodami gamini perskaity kite ir supraskite saugos skyriaus informacija.

Husqvarna Connect

Husqvarna Connect yra nemokama programelé, skirta mobiliesioms irenginiams. Programelé Husqvarna Connect suteikia Husqvarna gaminui papildomas funkcijas:

• Papildoma informacija apie gaminji.
• Informacija ir patarimali apie gaminio dalis ir prieziura.

Noredami pradeti naudoti Husqvarna Connect

1. Atsisiyskite, "Husqvarna Connect"programelj mobiliji irenginji.
2. Užsiregistruokite „Husqvarna Connect"programèleje.
3. Noredami prisijungti ir uzregistruoti gaminji, vykdykite "Husqvarna Connect"programelje pateiktas instrukcjjas.

Pries naudodami gaminj

1. Atidzai perskaity kite naudojimo instrukcija in jsitikinkite, kad viska gerai supratote.

2. Apziurekite pjovimo jranga ir isitikinkite, kad ji tinkamai prijungta ir sureguliuota. Zr. Pjovimo jrangos patikrinimas psl. 163

3. Uzpildykite kuro bakeli. Zr. Noredami pripildyti degaly psl. 161.

4. Pripilkite alyvos bakelijir patikrinkite alyvos lygi.Zr. Alyvos lygio tikrinimas psl. 164.

Noredami pripildyti degalu

Jei jmanoma, naudokite ekologiska/ alkilato benzina.
Jei ekologisko/ alkilato benzino naudoti negalite,
naudokite geros kokybes bešvinj benzina arba benzina su švinu, kurio oktaninis skaicius ne mazesnis nei 90.

PASTABA: Nenaudokite benzino, kurio oktaninis skaicius yra mazesnis nei 90 RON (87 AKI). Antraip galima sugadinti gaminj.

1. Létai atsukite kuro bakelio dangtelj, kad isleistumete slegi.
2. Létai pilkite iš degalu kanistro. Jei isliejate kura, nuvalykite jj audiniir palaukite, kol kuras išdžius.
3. Nuvalykite sritj aplink kuro bakelio dangtelj.
4. Stipriai uzdukite kuro bakelio dangtelj.
   Nepakankamai stipriai uzdukus kuro baklj kyla gaisro pavojus.
5. Pries pradédami darba patraukite gaminj mažiausiai 3 m (10 pédu) nuo vietos, kurioje pylète kura.

Pjovimo aukšćio nustatymas

• Isspauskite velena ir perilkelkite i tinkama padeti visuose 4 ratuose. (Pav. 28)

PASTABA: Nenustatykite per Žemo pjovimo aukšćio. Peiliai gali užkliudyti Žem, jei vejos paviršius nelygus.

Lrenginio paleidimas

• Pirma karta paleisdami jrengini paspauskite kuro siurbliuka 5 kartus. Kita karta paleisdami jrengini, kai variklis saltas, paspauskite kuro siurbliuka 3 dartus.
• Isitikinkite, kada uždegimo kabelis prijungtas prie uždegimoŽvakës.

Rankinis užvedimas (LB 146P)

1. Bukite už jrenginio.
2. Laikykite variklio stabdymo rankena prispaude prie rankenos. (Pav. 29)
3. Dešine ranka laikykite starterio lynelj.
4. Létai patraukite starterio lyneli, kol pajusite pasipriesinima.
5. Tada stipriai patraukite, kad paleistumete variklj.

PERSPEJIMAS: Nevyniokite starterio virves sau ant rankos.

Elektrinis užvedimas (LB 246PI)

1. Patikrinkite, ar akumulatorius suaktyvintas ir jkrautas. Zr. Noredami paleisti akumulatoriu psl. 164.

2. Prijunkite akumuliatori u prie variklio. (Pav. 30)

3. Stumkite apsauga nuo netycinio užvedimo i desine (A).
4. Noredami paleisti varikli,traukite užvedimo rankenag link rankenos (B).Užvedus varikl sustabdomas starterio motoras. (Pav. 31)

Lrenginio sustabdymas

• Noredami isjungti varikli, atleiskite variklio stabdymo rankena.

Noredami isimi akumulatoriu

Kai gaminys nenaudojamas, išimkite akumuliatorići iš LB 246PI modelio, kad išvengtuměte netyčinio variklio paleidimo.

1. Paspauskite fiksavimo mygtukus (A) ir isimkite akumulatoriu. (Pav. 32)

Gerugrezultatugavimas

• Visada naudokite pagalasta peilj. Atsipes peilis netaisyklingai nupjauna ir zoles pavirsius pagelsta. Be to, astrus peilis naudoja maiau energijos nei atsipes.
• Nepjaukite daugiau nei 1/3 zoles ilgio. Pirmiausia nupjaukite nustate didelj aukstj. Patikrinkite rezultata ir sumazinkite pjovimo aukstj iki tinkamo lygio. Jeigu zole tikrai auksta, judekite letai ir, jei reikia, pjaukite 2 kartus.
• Kiekviena karta pjaukite skirtingomis kryptimis, kad vejoje nesusidarytu dryziai.

Techniné priežiūra

lvadas

PERSPEJIMAS: Pries atlikdami prieziuros darbus perskaity kite ir supraskite saugos skyriaus informacionja.

Visiems gaminio technines prieziuros ir remonto darbams reikia specialiu apmokymu. Garantuojame profesionalaus remonto ir technines prieziuros darbu pasiekiamuma. Jei jusu pardavejas nera technines prieziuros atstovas, paprasykite jo informacijos apie artimiausia technines prieziuros atstova.

Priežiūros grafikas

PERSPEJIMAS: Jei norite paversti produkta, oro filtras turi buti nukreiptas i virsu, o ne apatineje dalyje prie zenems.

PASTABA: Jei naudojate LB 246PI modeli, visada isimkite akumulatoriu pries atlikdami prieziros arba remonto darbus ar valydami produkta.

Techniques prieziuros intervalai apskaiciuojami pagal kasdieni gaminio naudojima. Intervalai keiciasi, jei gaminys naudojamas kasdien.

Technines prieziuros informacijos, pazymetos *, zr. instrukcijas, pateikiamas Gaminio apsaugines priemones psl. 159.

Techninès priežiūros darbas	Kasdien	Kiekviena savaite	Kiekviena mènesj
Atlikti bendraja apžiūrç X
Techninès priežiūros darbas	Kasdien	Kiekviena savaite	Kiekviena mènesi
Patikrinti alyvos lygi X
Nuvalyti i'renginj X
Patikrinti pjovimo iranga X
Patikrinti pjovimo irangos gaubta* X
Patikrinti variklio stabdymo rankenä* X
Patikrinti akumuliatoriä* X
Patikrinti duslintuva* X
Patikrinti uždegimo Žvake X
Pakeisti alyva (pirma kartä po 5 naudojimo valandu, tada kas 50 naudo-jimo valandu)			X
Keisti oro filtrà (po 50 naudojimo valandu) X
Patikrinti kuroSYSTEMA X

Bendroji apziura

• Lsitikinkite, kad gaminio verzlès ir varztai yra tinkamai priveržti.

Gaminio valymas iš iðores

Lapus, zole ir purva nuvalykite sepeciu.
- Apžiúrekite ar neužsikišusi oro jsiurbimo angavariklio viršuje.
Gaminio neplaukite auksto slegio plovimo aparatu.
- Jei gaminj valote vandeniu, nepilkite vandens tiesiai ant variklio.

Pjovimo Irangos gaubto vidinio paviršiaus valymas

1. Istustinkite kuro bakeli.
2. Paverskite i'rengini ant sono ant duslintuvo.

PASTABA: Jei gaminj paversite ant orofilterto, galite sugadinti varikli.

1. Vandeniu apliekite vidini piovimo jrangos gaubto pavirsiu.

Pjovimo Irangos patikrinimas

PERSPEJIMAS: Kad jranga netycia nepasileisti, iStraukite uzdegimo kabeli is uzdegimo zvakes.

PERSPEJIMAS: Pjovimo jrangos technines prieziuros darbus atlikite apsimove apsaugines pirstines. Peilis labai astrus ir gali lengvai jpauti.

1. Patikrinkite, ar pjoyimo jranga nepazeista ir nejskilusi. Visada pakeiskite paazeista pjoyimo jranga.
2. Apziurekite peilj, arjis nepazeistas ir neatipes.

Pasižyměkite: Pagalandus peili jj reikia subalansuoti.
Pagalasti, pakeisti ir subalansuoti peilj turi techninés
priežiūros centro darbuotojai. Jei susidūrète su kliūtimi, del kurios jrenginys sustojo, pakeiskite pažeistā peilj.
Leiskite techninés priežiūros centro darbuotojams nuspřesti, ar peilj dar galima galastī, ar jau reikia keisti.

Peilio keitimas

1. Užfiku suokite peil medžio bloku. (Pav. 33)
2. Nusukite peilio tvirtinimo varzta.
3. Nuimkite peilj.
4. Patikrinkite peilio atramaq ir peilio tvirtinimo varztq, ar jie nepaazeisti.
5. Patikrinkite variklio velena, kad jsitikintumete, arjis nesulenktas.
6. [deje nauja peili nukreipkite jo kampus pjovimo irangos gaubto kryptimi. (Pav. 34)
7. Isitikinkite, kad peilis sulygiuotas su peilio veleno centru.
8. Užfiksuokite peil medzio bloku. Uždékite spyruoklés poveržle ir pritvirtinkite varžta ir poveržle 35-40 Nm sukimo momento jega. (Pav. 35)
9. Ranka pasukite peilir patikrinkite, arjis laisvai sukasi.

PERSPEJIMAS: Apsimaukite pirstines sunkiam darbui. Peilis labai astrus ir gali lengvai ipjauti.

1. Paleiskite gaminji, kad išbandytumete peilj. Jei peilis netinkamai uždétas, gaminys vibruoja arba pjaunama nepakankamai gerai.

Alyvos lygio tikrinimas

PASTABA: Per mazes alyvos kiekis gali sukelti variklio gedimus. Pries paleisdami gaminipatikrinkite alyvos lygi

1. Pastatykite gaminj ant lygaus pavirsius.
2. Nusukite alyvos bakelio dangtelj su pridetu alyvos lygio matuokliu.
3. Nuvalykite alya v nuo matuoklès.
4. Visiskai jmerkite alyvos lygio matuokli alyvos bakeli, kad tinkamai išsiaiskintumete alyvos lygi.
5. Ištraukite lygio matuokle.
6. Patikrinkite alyvos lygi matuoklio pagalba.
7. Jei alyvos lygis nedidelis, pripilkite variklio alyvos ir vel jj patikrinkite.

Noredami pakeisti variklio alyva

PERSPEJIMAS: Is karto sustabdzius varikli variklio alyva yra labai karsta. Pries isleisdami variklio alyva, leiskite varikliui atvesti. Jei uzsipilsite variklio alyvos ant odos, nuvalykite ja muilu ir vandeniu.

1. Eksploatuokite gaminj, kol kuro bakelis iustes.
2. Nuimkite użdegimo kabelj nuo użdegimoźvakès.
3. Nuimkite alyvos bakelio dangtelj.
4. Po gaminiu padekite kontineri, i kuri surinksite variklio alyva.
5. Pakreipkite [rengini, kad isleistumete variklio alyva i s alvos bakelio.
6. Pripilkite naujos variklio alyvos. Rekomenduojamo tipo ieskokite Techninai duomenys psl. 165.
7. Patikrinkite alyvos lygi. Žr. Alyvos lygio tikrinimas psl. 164.

PERSPEJIMAS: Naudojant sugedusj akumulatoriu sumažeja produkto sauga. Visada naudokite tik gamintojo patvirtinta akumulatoriu.

Akumulatorius tiekia energija elektriniam starteriui ir yra saugos irenginys, užtikrinantis apsauga nuo netycinio užvedimo. Jeigu nenaudojate produkto ir ilgesniam laikui palikdami ji nuosaliaiu isimkite akumulatoriú.

Noredami paleisti akumulatori

pries pirma karta naudoant akumulatoriu, butina ji paleisti.

1. [statykite akumuliatori i jkrovikli, zr. Noredami jkrauti akumuliatori psl. 164.
2. Palaukite, kol bus jjungta bent 1 zalia lempute. Maždaug 10 sek.
3. Prijunkite akumulatori i prie variklio, zr. Elektrinis užvedimas (LB 246PI) psl. 162.

Noredami jkrauti akumulatoriu

Jeigu jjungtas tik 1 arba nešviečia né vienas indicatorius, butina jkrauti akumulatoriú. Iskrautas akumulatorius visiskai jkraunamas per 1 val. [kraunant trumpiau nedaroma itaka akumulatoriaus eksploatavimo trukmei.

1. Akumuliatori i jstatykite i krovikli. (Pav. 36)
2. ljunkite baterijos i kroviklj kištukinji lizda 220V, 50Hz.

Baterijos ikrovimo buseta

Akumuliatoriaus LED ekranas	Statusas
Mirksi 1 diodas 0–25 %
1 diodas mirksi, 2 šviečia 25–50 %
1, 2 diodas šviečia, 3 mirksi 50–75 %
1, 2, 3 diodai šviečia, 4 mirksi 75–100 %
Šviečia 1, 2, 3, 4 šviesos diodai Visiskai jkrau-tas

Akumuliatorius jkroviklio lempučiu indicatorius	Statusas
Pastovi raudona šviesa Akumuliatorius jkraunamas	statusas
Mirksinti raudona šviesa Akumuliatorius per šiltas ir bus jkraunamas, kai bus pasiekta tinkama temperatūr	statusas
PastoviŽalia šviesa Akumuliatorius visiškai jkrautas	statusas
Mirksinti raudona ir Žalia šviesa	Akumuliatorius pažeistas ir ji būtina keisti

• Patikrinkite użdegimoźvake, jei variklio galingumas mažas, ji sunku paleisti arbajis netinkamai veikia tušciaja eiga.
• Norédami sumažinti pašaliniu medziagu atsiradima ant uzdegimoŽvakése elektrrodu, laikykites šiu instrukciju:

a) Isitikinkite, kad tinkamai sureguliuotas greitis tušciaja eiga.
b) [sitikinkite, kad naudojate tinkama kuro misinj.
c) Patikrinkite, ar oro filtras yra svarus.

• Jeigu uzdegimo zvaké purvina, nuvalykite ja ir patikrinkite, ar nustatyas tinkamas tarpas tarp elektrodu, zr. Techninai duomenys psl. 165 (Pav. 37)
• Esant reikalui pakeiskite uždegimoŽvake.

Kuro sistemas tikrinimas

• Patikrinkite kuro bakelio dangtelj ir užsandarinkite ji, kad nepažeistuměte.
• Patikrinkite kuro Žarnele ir jsitikinkite, kad ji neprateka. Jei kuro Žarnele pazeista, paprašykite, kad techninës priežiūros atstovas ja pakeistu.

Transportavimas, saugojimas ir utilizes avimas

Transportavimas ir laikymas

Noredami laikytirrtransportuoti gaminir kurq, isitikinkite, kadjis neprateka ir neskleidzia ismetamujduj. Ziezirbos arba atvira ugnis,pyz., elektrinai irenginiali arba dziovintuvai, gali sukelti gaisra.
- Laikydami ir transportuodami kurq visada naudokite patvirtintus konteinerius.
Istustinkite kuro bakel pries padedami gamini laikytiggam laikui. Kuraispilkite tinkamoje salinimo vietoje.
- Saugiai pritvirtinkite gaminji ji transportuodami, kad nepazeistumete ir isvengtumete nelaimingu atsitikimu.
- Laiky kite gaminu zrakintoje patalpoje, kad jo nepasiektu vaikai arba neigalioti asmenys.

• Laiky kite gamin sausoje neuzsalancioje vietoje.

Salinimas

• Laikykites vietiniu atlieku tvarkymo reikalavimu in galiojanciu teises aktu.
• Ispilkite visas chemines medziagas, pvz., variklio alyva arba ausinimo skysti technines prieziuros centre arba tinkamoje salinimo vietoje.
  Kai gaminysbebenaudojamas,nusiyskite ji "Husqvarna" pardavèjui arba atiduokite i perdirbimo vieta.
• Utilizuokite akumulatoriu technines prieziuros centre arba ismeskite jj panaudotu akumulatoriu tvarkymo centre.

Techninai duomenys

Techninai duomenys

	LB 146P LB 246PI
Variklis
Gamintojas „Briggs & Stratton“ „Briggs & Stratton“
Darbinis türis, cm3	140 150
Greitis, aps. / min 2900 +/- 100 2900 +/- 100
Nominali variklio galia, kW66	1,9 2.1
UždegimoSYSTEMA
Uždegimo Žvaké QC12YC QC12YC
Tarpas tarp elektrodu, mm 0,5 0,5
Kuro / tepimoSYSTEMA
Kuro bakelio talpa, litrai 0,8 0,8
Alyvos bako talpa, litrai 0,5 0,5
Variklio alyva67	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Svoris
Su tuščiais skysciu bakeliais, kg 19 21
Skleidžiamas triukšmas68
Garso stiprumo lygis, išmatuotas dB (A) 93 92
Garso galios lygis, garantuojamas LWA dB (A) 95 94
Garso lygiai69
Naudotojo ali veikiantis garso slègis, dB (A) 81 79
Vibracijos lygiai, ahveq70
Rankena, m/s2	4,6 4,6
P jovimo iranga
P jovimo aukstis, mm 35-70 35-70
P jovimo plotis, mm 460 460
Peilis	Mulcher 46	Mulcher 46
Gaminio numeris	5839740-10	5839740-10
Pradžia
Elektrinis starteris	Ne	Taip
Akumuliatorius	-	Ličio jonu, 12 V / 15,7 Wh

EB atitikties deklaracija

"Husqvarna AB", SE-561 82 Huskvarna, Švedija, tel.

[phone], patvirtina, kad Husqvarna vejapjovès

LB 146P, ir LB 246PI, kuri serijos numeralai prasideda

nuo 2017xxxxxxxx, atitinka šiuos TARYBOS

DIREKTYVOS reikalavimus:

2006 m. gegüès 17 d. direktyvos 2006/42/EB del masinu;
2014 m. vasario 26 d. direktyvos 2014/30/ES del elektromagnetinio suderinamumo;
2000 m. geguzes 8 d. direktyvos 2000/14/EB del i aplinka sklearnidziamo triuksmo.

Daugiau informacijos apie triuksmo emisija 己 _ i

"Techninai duomenys".

Pritaikty tokie standartai:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012

Jei nenurodyta kitaip, taikomos naujausios paskelbtos nurodytu standartu versijos.

Notifikuotoji jstaiga: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala pateiké ataskaita del atitikties 2000 m. geguzés 8 d.

TARYBOS DIREKTYVOS 2000/14/EB del aplinka

skleidžiamo triukšmo VI priedo reikalavimams jvertinimo.

Sertifikata numerojami taip: 01/901/297, 01/901/299

(igaiotasis „Husqvarna AB" atstovas, atsakingas už technine dokumentacija)

Sats

levads 168

Drošība 169

Montaza. 172

Lietosana. 172

Apkope. 173

Parvadāsana, glabāsana un utilizēsana. 176

Tecniskie dati. 176

EK atbilstfibas deklaracija. 178

levads
