LB 146P - Električna kosilnica HUSQVARNA - Brezplačna navodila za uporabo

Vrsta izdelka	Rotacijska kosilnica s potiskanjem
Znamka	Husqvarna
Model	LB 146P
Motor	Briggs & Stratton, 140 cm³, 1,9 kW
Zagon	Ročni (vlečni kabel)
Širina košnje	460 mm
Višina košnje	35-70 mm, nastavljiva na 4 kolesih
Prostornina rezervoarja za gorivo	0,8 L
Prostornina rezervoarja za olje	0,5 L
Priporočeno motorno olje	SAE 30 ali SAE 10W-30
Svečka	QC12YC, razmik 0,5 mm
Teža (prazni rezervoarji)	19 kg
Izmerjena raven zvočne moči	93 dB(A)
Raven zvočnega tlaka na ušesu	81 dB(A)
Vibracije (ročaj)	4,6 m/s²
Sistem košnje	Rezilo Mulcher 46 (BioClip)
Oznaka rezila	5839740-10
Predvidena uporaba	Košnja trave v zasebnih vrtovih
Gorivo	Nesvinčeni bencin najmanj 90 RON
Varnost	Zavora motorja, pokrov za košnjo
Redno vzdrževanje	Čiščenje, preverjanje olja, brušenje rezila
Skladnost	CE (2006/42/CE, 2014/30/UE, 2000/14/CE)

Pogosto zastavljena vprašanja - LB 146P HUSQVARNA

Kolikšna je moč motorja kosilnice LB 146P?

Motor Briggs & Stratton s 140 cm³ razvije nazivno moč 1,9 kW.

Kako nastaviti višino košnje?

Odstranite nastavitveno palico na vsakem kolesu in jo postavite v eno od 4 lukenj, da dosežete višino 35 do 70 mm.

Kako zagnati kosilnico?

Držite ročaj zavornega motorja ob krmilu, nato pa močno potegnite kabel zaganjalnika, potem ko ste napolnili črpalko za gorivo.

Katero vrsto motornega olja uporabiti?

Uporabite motorno olje SAE 30 ali SAE 10W-30 (prostornina 0,5 L). Pred vsako uporabo preverite nivo.

Kateri bencin uporabiti za kosilnico?

Uporabite nesvinčeni bencin z oktanskim številom najmanj 90 RON (87 AKI). Alkylatni bencin je priporočljiv.

Kako očistiti kosilnico po uporabi?

Zunanjost očistite s krtačo. Za notranjost pokrova nagnite kosilnico z dušilcem navzdol in sperite z curkom. Nikoli ne usmerjajte vode na motor.

Kako zamenjati rezilo?

Zavrtite rezilo z lesenim blokom, odstranite vijak, zamenjajte rezilo tako, da je rezilo obrnjeno proti pokrovu. Zategnite vijak na 35-40 Nm.

Kaj storiti, če kosilnica nenormalno vibrira?

Takoj ustavite motor, odklopite svečko in preverite rezilo. Poškodovano ali neuravnoteženo rezilo lahko povzroči vibracije. Po potrebi ga zamenjajte.

Kako shraniti kosilnico pozimi?

Izpraznite rezervoar za gorivo, očistite kosilnico in jo shranite na suhem in pred zmrzaljo zaščitenem mestu. Odstranite baterijo (če je primerno).

Kje najti nadomestne dele za LB 146P?

Obrnite se na pooblaščenega prodajalca Husqvarna ali pooblaščeno delavnico. Vedno uporabljajte originalne homologirane dele.

NAVODILA ZA UPORABO LB 146P HUSQVARNA

SL Navodila za uporabo

SR Priručnik za rukovaoca

SV Bruksanvisning

TR Kullanım kılavuzu

UK Посібник користувача

122-132

145-156

157-167

168-178

179-190

191-201

202-213

226-237

238-250

251-262

263-273

274-284

285-295

296-306

307-319

22

24

26

28

Kazalo

Uvod. 5

Varnost. 6

Sestavljanje. 8

Delovanje 9

Vzdrževanje. 10

Varnost pri ravnanju z gorivom

OPOZORILO: Pred uporabo izdelka preberite spodnja opozorila.

• Ne zaženite izdelka, če je v njem gorivo ali motorno olje. Odstranite neželeno gorivo/olje in počakajte, da se izdelek posuši.
• Če gorivo polijete po oblačilih, jih takoj zamenjajte.
• Gorivu ne dovolite stika s telesom, saj lahko povzroči poškodbe. Če pride do stika goriva s telesom, ga sperite z milom in vodo.
• Ne zaženite izdelka, če motor pušča. Redno preverjajte morebitna puščanja.
• Bodite previdni z gorivom. Gorivo je vnetljivo, hlapi pa so eksplozivni in lahko povzročijo poškodbe in smrt.
• Ne vdihavajte hlapov goriva, lahko povzročijo poškodbe. Zagotovite zadosten pretok zraka.
• V bližini goriva ali motorja ne kadite.
• V bližini goriva ali motorja ne postavljajte vročih predmetov.
• Ne dolivajte goriva, ko motor deluje.
• Pred dolivanjem goriva preverite, ali je motor hladen.
• Pred dolivanjem goriva počasi odprite pokrov rezervoarja za gorivo in previdno spustite tlak.
• Goriva ne dolivajte v motor v zaprtem prostoru. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.
• Popolnoma zategnite pokrov rezervoarja za gorivo. Če pokrov rezervoarja za gorivo ni zategnjen, obstaja nevarnost požara.
• Pred zagonom izdelka se odmaknite vsaj 3m/ 10' od mesta polnjenja rezervoarja.
• Rezervoarja za gorivo ne polnite do konca. Segrevanje povzroči širjenje goriva. Pustite prostor na vrhu rezervoarja za gorivo.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred uporabo izdelka preberite spodnja opozorilna navodila.

Izpušni plini motorja vsebujejo ogljikov monoksid, zelo nevaren strupen plin brez vonja. Izdelka ne zaganjajte v zaprtem ali ozkem prostoru. - Pred vzdrževanjem izdelka ustavite motor in odklopite kabel za vžig od svečke. Pri LB 246PI odstranite tudi baterijo. - Med vzdrževanjem rezalne opreme nosite zaščitne rokavice. Nož je zelo oster in zlahka pride do ureznin. - Dodatna oprema in spremembe izdelka brez odobritve proizvajalca lahko povzročijo resne poškodbe ali smrt. Ne spreminjajte izdelka. Obvezno uporabljajte dele z odobritvijo proizvajalca. - Če vzdrževanje ne poteka pravilno in redno, se poveča nevarnost poškodb in poškodb izdelka. - Vzdrževanje izvajajte izključno v skladu z navodili v tem priročniku za lastnika. Vsa druga servisiranja mora opraviti pooblaščeni serviser podjetja Husqvarna. Redno servisirajte izdelek pri pooblaščenem serviserju podjetja Husqvarna. Zamenjajte poškodovane, obrabljene ali zlomljene dele.

Sestavljanje

Uvod

OPOZORILO: Pred sestavljanjem izdelka preberite poglavje o varnosti. Pri LB 246PI odstranite tudi baterijo.

Odgovornost za izdelek

V skladu s pravnimi predpisi, ki urejajo odgovornost za izdelek, ne prevzemamo odgovornosti za škodo, povzročeno z našim izdelkom zaradi:

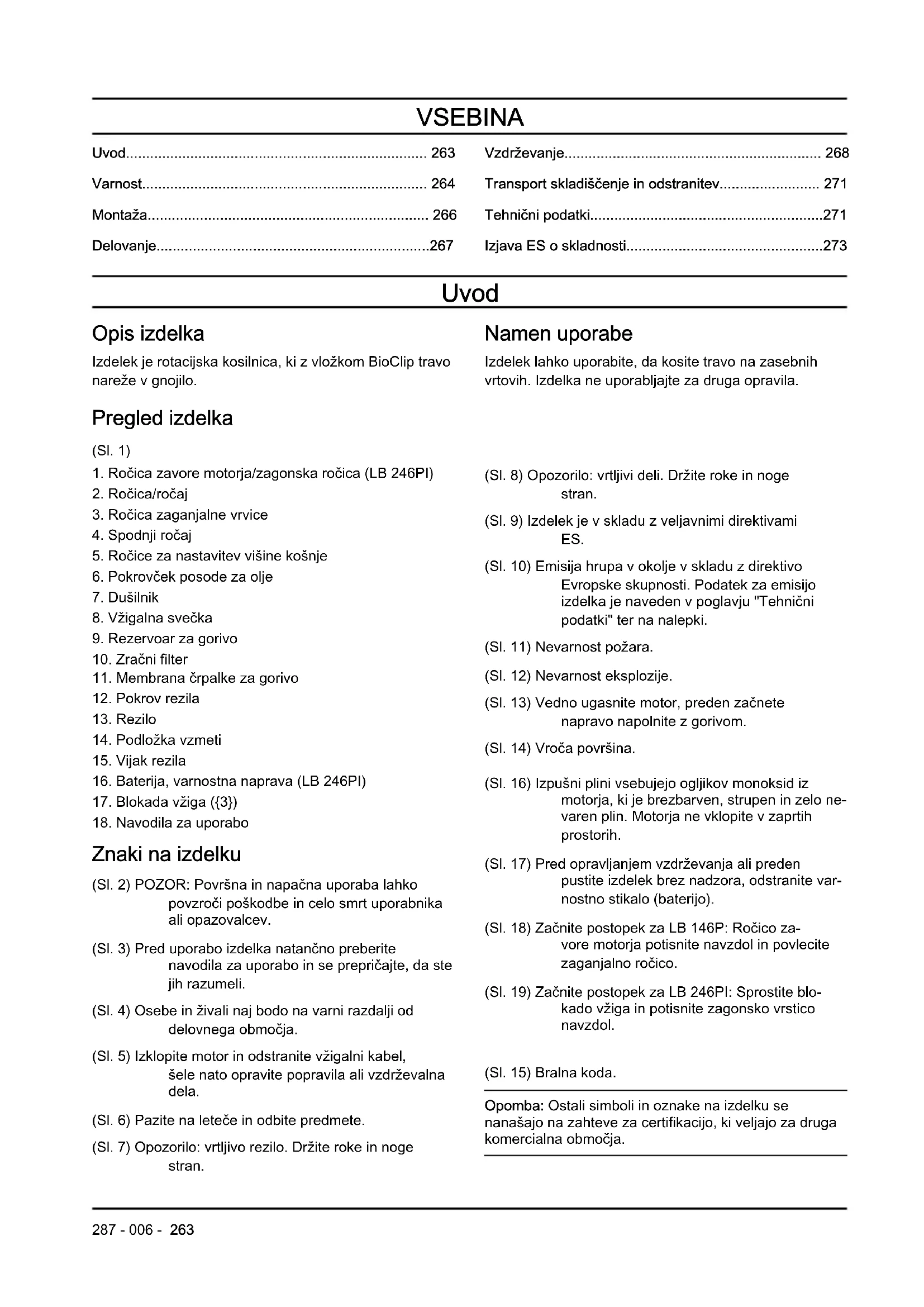

Prevoz, skladiščenje in odstranjevanje. 271

Tehnični podatki 271

Izjava ES o skladnosti 273

Uvod

Opis izdelka

Izdelek je rotacijska kosilnica, ki z vložkom BioClip travo nareže v gnojilo.

Pregled izdelka

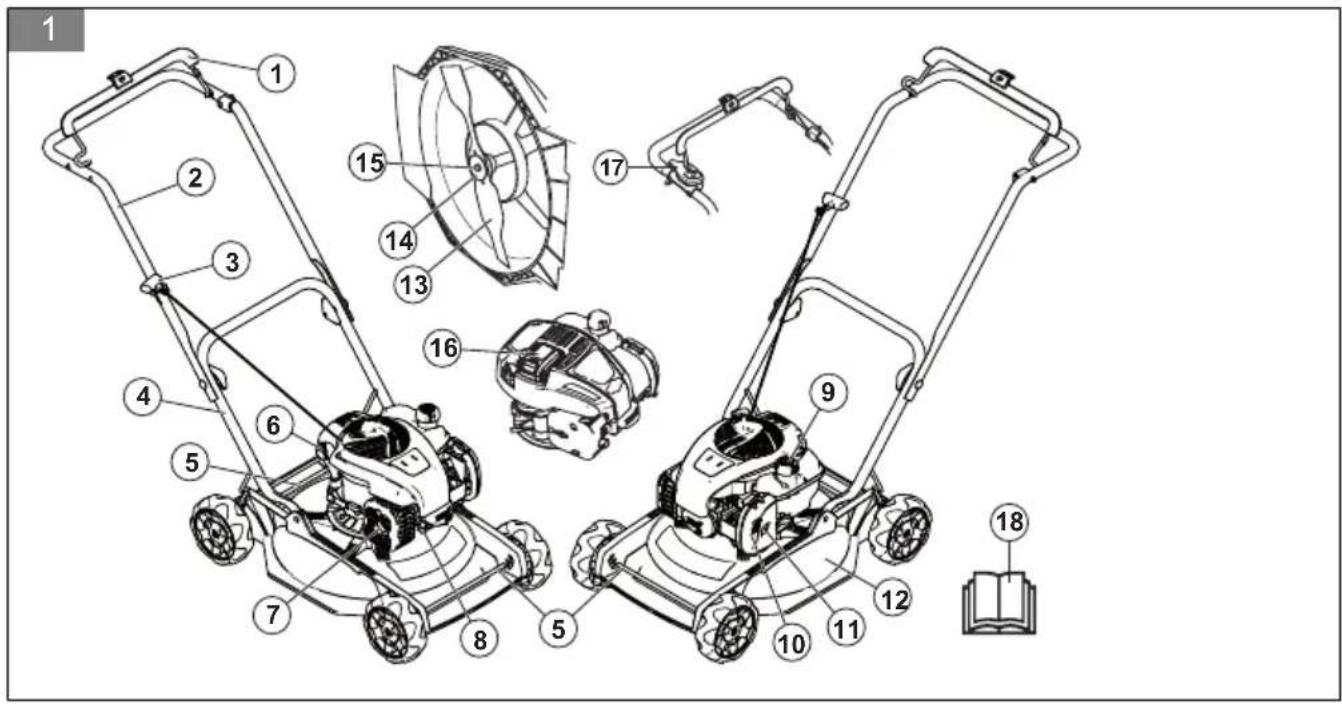

(SI. 1) 1. Ročica zavore motorja/zagonska ročica (LB 246PI) 2. Ročica/ročaj 3. Ročica zaganjalne vrvice 4. Spodnji ročaj 5. Ročice za nastavitev višine košnje 6. Pokrovček posode za olje 7. Dušilnik 8. Vžigalna svečka 9. Rezervoar za gorivo 10. Zračni filter 11. Membrana črpalke za gorivo 12. Pokrov rezila 13. Rezilo 14. Podložka vzmeti 15. Vijak rezila 16. Baterija, varnostna naprava (LB 246PI) 17. Blokada vžiga ({3}) 18. Navodila za uporabo

Znaki na izdelku

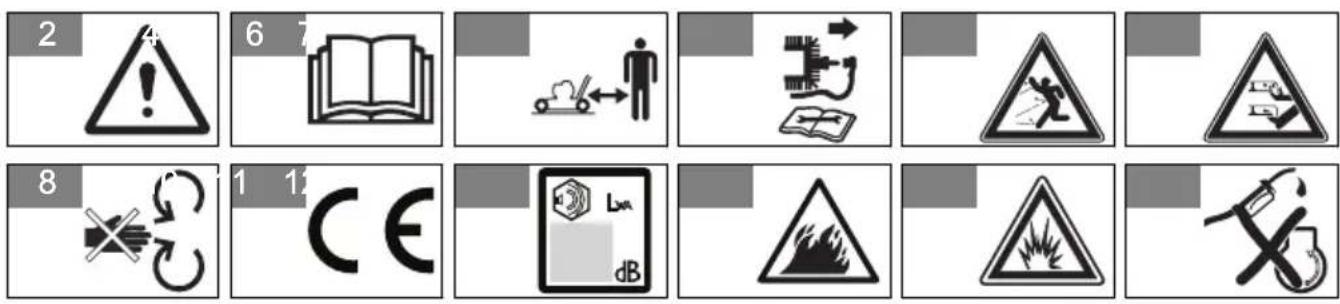

(SI. 2) POZOR: Površna in napačna uporaba lahko povzroči poškodbe in celo smrt uporabnika ali opazovalcev. (SI. 3) Pred uporabo izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli. (SI. 4) Osebe in živali naj bodo na varni razdalji od delovnega območja. (SI. 5) Izklopite motor in odstranite vžigalni kabel, šele nato opravite popravila ali vzdrževalna dela. (SI. 6) Pazite na leteče in odbite predmete. (SI. 7) Opozorilo: vrtljivo rezilo. Držite roke in noge stran.

Namen uporabe

Izdelek lahko uporabite, da kosite travo na zasebnih vrtovih. Izdelka ne uporabljajte za druga opravila.

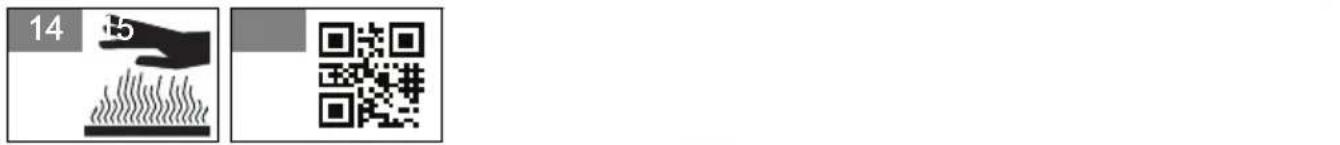

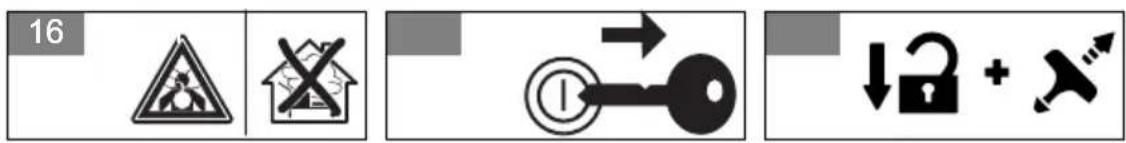

(SI. 8) Opozorilo: vrtljivi deli. Držite roke in noge stran. (SI. 9) Izdelek je v skladu z veljavnimi direktivami ES. (SI. 10) Emisija hrupa v okolje v skladu z direktivo Evropske skupnosti. Podatek za emisijo izdelka je naveden v poglavju "Tehnični podatki" ter na nalepki. (SI. 11) Nevarnost požara. (SI. 12) Nevarnost eksplozije. (SI. 13) Vedno ugasnite motor, preden začnete napravo polniti z gorivom. (SI. 14) Vroča površina. (SI. 16) Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Motorja ne vklopite v zaprtih prostorih. (SI. 17) Pred opravljanjem vzdrževanja ali preden pustite izdelek brez nadzora, odstranite varnostno stikalo (baterijo). (SI. 18) Začnite postopek za LB 146P: Ročico za vore motorja potisnite navzdol in povlecite zaganjalno ročico. (SI. 19) Začnite postopek za LB 246PI: Sprostite blokado vžiga in potisnite zagonsko vrstico navzdol. (SI. 15) Bralna koda. Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za

poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

OPOZORILO: Uporabi se, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Uporabi se, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Uporabi se za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek je lahko nevaren, če ga ne uporabljate pravilno ali če niste previdni. Če ne upoštevate varnostnih navodil, lahko nastopijo poškodbe ali celo smrt.
• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb.
• Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravljati ta izdelek v določeni situaciji, prenehajte z delom in se pogovorite s prodajalcem Husqvarna.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.
• Stroj redno čistite. Pozorno preberite znake in nalepke.
• Ne dovolite osebi, ki ni prebrala in ne razume vsebine navodil za uporabo, da upravlja ta izdelek.
• Izdelka ne smejo uporabljati otroci.
• Otroci naj ostanejo zunaj delovnega območja. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.
• Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi ali intelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacijo in presojo.
• Izdelka ne uporabljajte, če je poškodovan.
• Izdelka ne spreminjajte ali uporabljajte, če obstaja možnost, da so ga spremenile tretje osebe.

Varnost delovnega področja

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Z delovnega območja pred začetkom dela odstranite predmete, kot so veje, vejice in kamni. Predmeti, ki pridejo v kontakt z rezalno opremo, lahko odletijo in poškodujejo osebe in ostale predmete. Opazovalci in živali naj bodo na varni razdalji od izdelka.
• Izdelka nikoli ne uporabljajte v slabem vremenu, kot je megla, dež, močan veter, izreden mraz ter nevarnost strele. Če izdelek uporabljate v slabem vremenu ali v vlažnih ali mokrih okoljih, vas bo to utrudilo. Slabo vreme lahko povzroči nevarne pogoje, kot je spolzka podlaga.
• Bodite pozorni na osebe, predmete in situacije, ki lahko preprečijo varno obratovanje izdelka.
• Bodite pozorni na ovire, kot so korenine, kamni, veje, jame in jarki. Visoka trava lahko prekriva ovire.
• Košnja trave na pobočju je lahko nevarna. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 15°.
• Izdelek uporabljajte prečno na pobočje. Ne premikajte se navzgor in navzdol.
• Bodite previdni, kadar se približujete kotom in predmetom, ki omejujejo pogled.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek uporabljajte izključno za košnjo trave. Ne uporabljajte ga za druga opravila.
• Uporabljajte osebno zaščitno opremo. Glejte Osebna zaščitna oprema na strani 265. V zasilnem primeru morate znati motor hitro izklopiti.
• Motorja nikoli ne vklopite v zaprtem prostoru ali v bližini vnetljivega materiala. Izpušni plini iz motorja so vroči in lahko vsebujejo iskre, ki lahko povzročijo požar.
• Izdelka ne uporabljajte, če rezilo in vsi pokrovi niso nameščeni pravilno. Nepravilno nameščeno rezilo lahko odleti in povzroči poškodbe.
• Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poškoduje rezilo in ukrivi motorno gred. Zvita os povzroča vibracije in zelo visoko tveganje, da rezilo odleti.
• Če rezilo trči ob predmet ali začutite vibracije, izdelek nemudoma izklopite. S svečke odstranite vžigalni kabel. Preglejte, ali je izdelek morda poškodovan. Poškodbe popravite ali pa popravilo prepustite pooblaščenemu serviserju.
• Ročico zavore motorja nikoli ne pritrdite trajno na ročaj, ko motor obratuje.
• Izdelek vklopite na stabilni in ravni podlagi. Prepričajte se, da rezilo ne trči ob tla ali druge predmete.
• Vedno bodite za izdelkom, ko ga upravljate.
• Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav tako pa imejte na ročaju obe roki. Roke in noge držite stran od vrtljivih rezil. Pri delujočem motorju izdelka nikoli ne nagibajte.
• Ko izdelek potegnete nazaj, bodite previdni.
• Izdelka ne dvigajte, ko motor deluje. Če morate izdelek dvigniti, motor izklopite in s svečke odstranite vžigalni kabel. Med uporabo izdelka ne hodite vzvratno.
• Izklopite motor, ko se premikate prek področij brez trave, npr. poti iz gramoza, kamna in asfalta. Pri delujočem motorju ne tecite z izdelkom. Pri uporabi tega izdelka vedno hodite.
• Preden spreminjate višino reza, ustavite motor. Ne izvajajte prilagoditev, ko motor deluje.
• Ko je motor vklopljen, imejte izdelek vedno v pogledu. Motor izklopite in se prepričajte, da se rezalna oprema ne vrti.

Varnostna navodila za uporabo

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec vam lahko pomaga izbrati ustrezno opremo.
• Če je moč hrupa višja od 85 dB, uporabljajte zaščitno opremo za sluh.
• Uporabite trpežno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih čevljev.
• Oblečene imejte trpežne, dolge hlače.
• Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami.
• Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblaščeno servisno delavnico Husqvarna.

Preverjanje pokrova rezila

Pokrov rezila zmanjšuje moč vibracij v izdelku in zmanjšuje nevarnost poškodb, katerih vzrok bi lahko bilo rezilo.

• Preglejte pokrov rezila in se prepričajte, da nima poškodb, kot so razpoke.

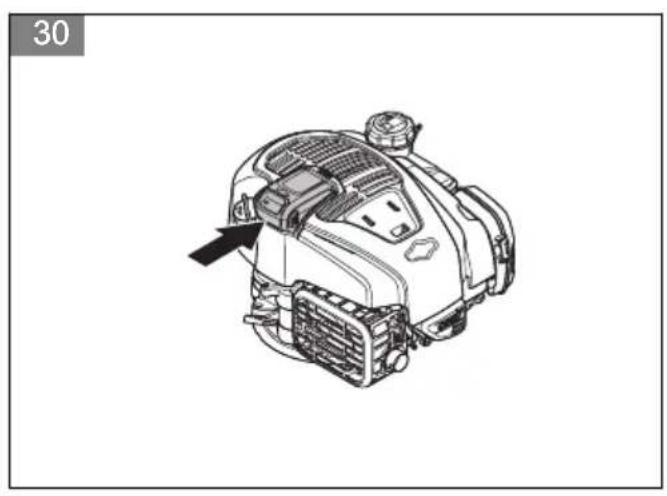

Baterija (LB 246PI)

OPOZORILO: Pokvarjena baterija zmanjšuje varnost izdelka. Vedno uporabljajte baterijo, ki jo odobri proizvajalec.

Baterija omogoča električni zagon in je hkrati varnostna naprava, ki preprečuje neželen zagon. Ko izdelka ne uporabljate in je shranjen izven dosega, odstranite baterijo.

Ročica zavore motorja

Ročica zavore motorja izklopi motor. Ko je ročica zavore motorja sproščena, se motor ustavi.

Če želite preveriti zavoro motorja, vklopite motor, potem pa sprostite ročico zavore motorja. Če se motor ne izklopi v 3 sekundah, peljite izdelek k pooblaščenemu serviserju Husqvarna, da nastavi zavoro motorja.

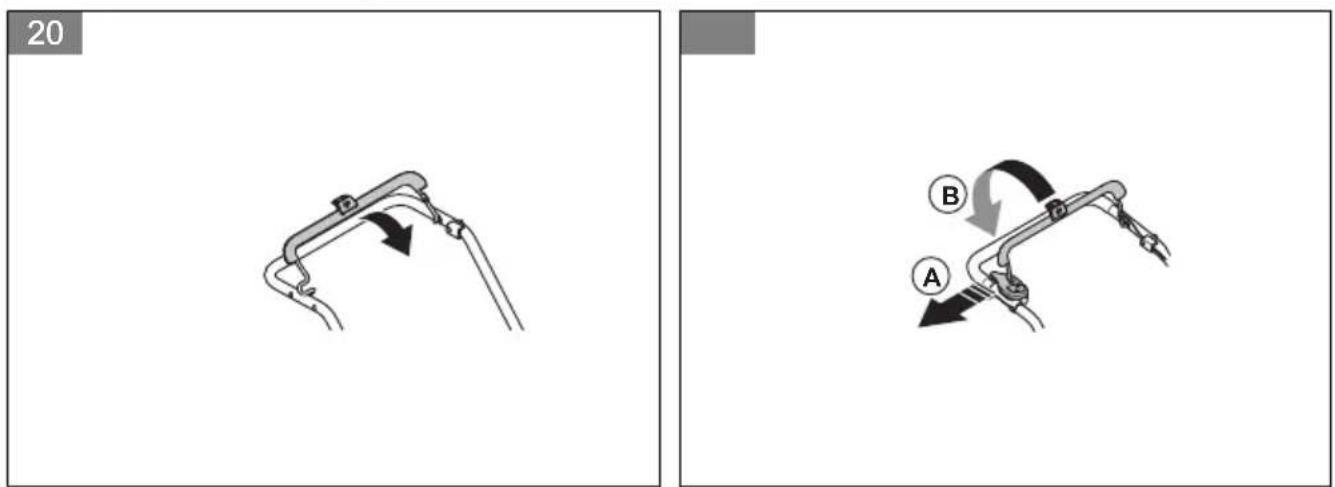

(SI. 20)

Blokada vžiga

Pri modelih LB 246PI ima ročica zavore motorja tudi funkcijo zagonske ročice za zaganjalnik. Preverite blokado vžiga in se prepričajte, da preprečuje zagon zaganjalnika.

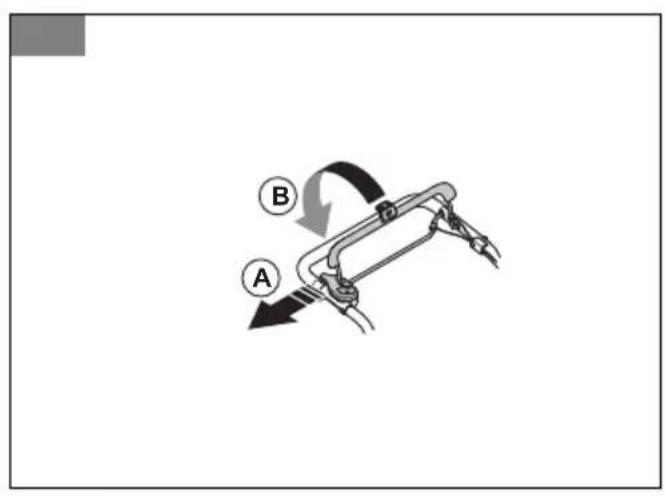

1. Zagonsko ročico povlecite v smeri ročaja (B). Blokada vžiga ustavi premikanje.
2. Blokado vžiga potisnite navzven v desno (A). (Sl. 21)
3. Sprostite gumb blokade vžiga in se prepričajte, da se vrne v izhodiščni položaj.

Dušilnik

Dušilnik zmanjšuje hrup na najnižjo možno raven in pošilja izpušne pline stran od operaterja.

Ne uporabljajte izdelka, če dušilnik manjka ali je poškodovan. Poškodovan dušilnik zviša raven hrupa in poveča nevarnost požara.

OPOZORILO: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku močno segreje. V bližini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganjajte. Očistite ostanke goriva/olja in počakajte, da se izdelek posuši.
• Če se z gorivom polijete po obleki, se nemudoma preoblecite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poškodb. Če gorivo polijete po telesu, se očistite z milom in vodo.
• Če motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča. Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poškodb ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do poškodb. Zagotovite zadosten pretok zraka. V bližini goriva ali motorja ne kadite.
• Vročih predmetov ne postavljajte v bližino goriva ali motorja. Goriva ne dolivajte, ko je motor vklopljen. Pred dolivanjem goriva se prepričajte, da je motor ohlajen. Pred dolivanjem počasi odprite pokrovček posode za gorivo in previdno sprostite pritisk. Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.
• Skrbno privijte pokrovček posode za gorivo. Če pokrovček posode za gorivo ni dobro zatesnjen, obstaja nevarnost požara.
• Preden izdelek vklopite, ga premaknite najmanj 3 m/10 čevljev stran od mesta, kjer ste napolnili posodo za gorivo.
• Rezervoarja za gorivo ne napolnite do konca. Gorivo se razširi zaradi vročine. Pustite prazen prostor na vrhu rezervoarja za gorivo.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Motorja ne vklopite v zaprtih prostorih.
• Preden začnete z vzdrževanjem izdelka, ustavite motor in s svečke odstranite vžigalni kabel. Pri LB 246PI odstranite tudi baterijo. Pri vzdrževanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.
• Dodatki in spremembe izdelka, ki niso odobrene s strani proizvajalca, lahko vodijo k resnim poškodbam ali celo v smrt. Ne spreminjajte izdelka. Vedno uporabljajte samo dodatke, ki jih je odobril proizvajalec.
• Če izdelka ne vzdržujete pravilno in redno, se poveča nevarnost poškodb osebam in izdelku. Vzdrževanje opravite tako, kot piše v teh navodilih za uporabo. Vsakršno drugačno vzdrževanje mora opraviti osebje pooblaščene servisne delavnice Husqvarna. Redno dovolite osebju pooblaščene servisne delavnice Husqvarna izvajati vzdrževalna dela. Zamenjajte poškodovane dele.

Montaža

Uvod

OPOZORILO: Preden sestavite izdelek, preberite poglavje o varnosti. Pri LB 246PI odstranite tudi baterijo.

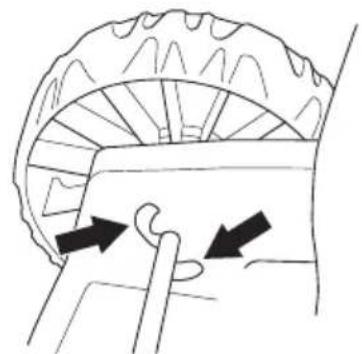

Montaža ročice

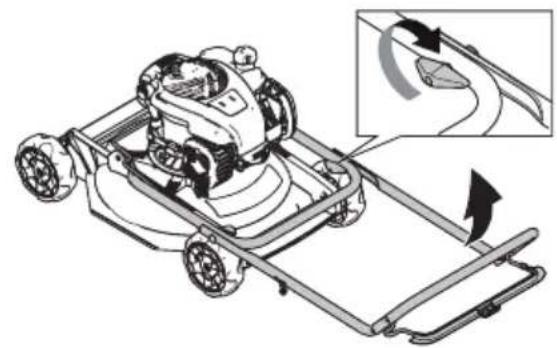

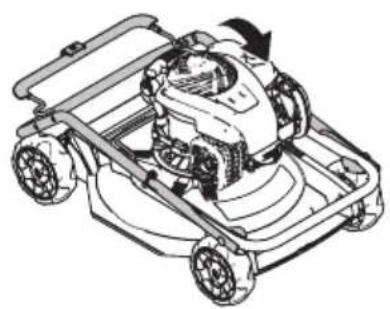

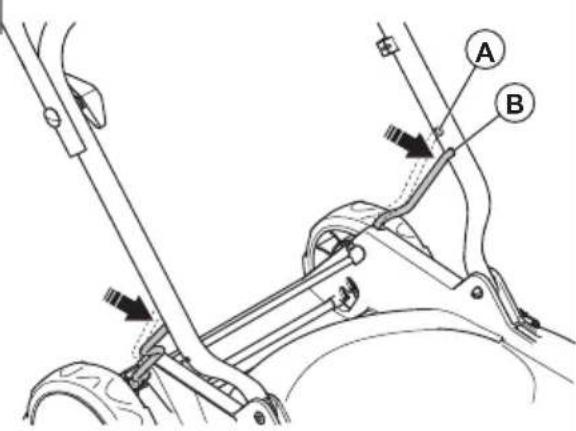

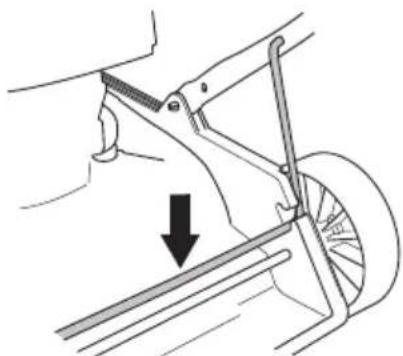

1. Ročaj preklopite naprej. (Sl. 22)

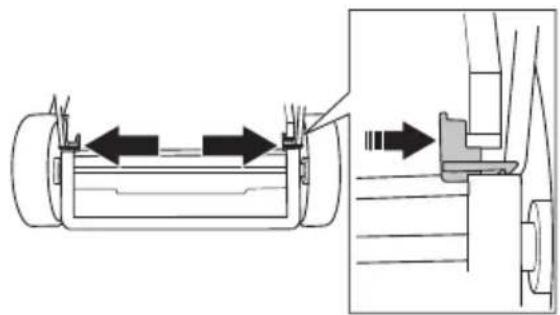

2. Gumbna vijaka na desni in levi strani popolnoma zategnite in ročaj preklopite navzgor. (Sl. 23)

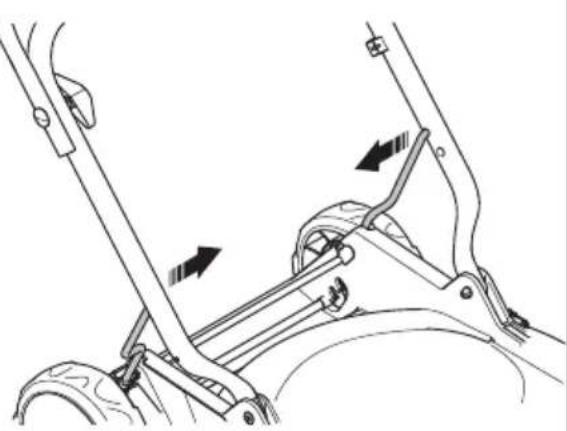

3. Nastavek vstavite v vdolbino na kosišču. (Sl. 24)
4. Namestite 2 varovali za zaklep nastavka in ročice. Popolnoma ju potisnite v položaj. (Sl. 25)

Opomba: Na voljo sta dve varovali, eno z oznako H, drugo pa z V. Varovalo s črko H vstavite na desno stran, varovalo z oznako V pa na levo stran.

POZOR: Če 2 varovali nista nameščeni, izdelka ne uporabljajte.

Nastavitev višine ročice

1. Držalo ročice odstranite s spodnjega ročaja. (Sl. 26)

a) Držalo ročice vstavite v zgornjo odprtino (A) za znižanje višine ročice. b) Držalo ročice vstavite v spodnjo odprtino (A) za zvišanje višine ročice. (Sl. 27)

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Husqvarna Connect

Husqvarna Connect je brezplačna aplikacija za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoča razširitev funkcij vašega izdelka Husqvarna:

• Dodatne informacije o izdelku.
• Informacije o izdelku, delih in servisu ter pomoč.

Začetek uporabe: Husqvarna Connect

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registrirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracijo izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Pred uporabo izdelka

1. Natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.
2. Preglejte rezalno opremo in se prepričajte, da je pravilno pritrjena in nastavljena. Glejte Kako pregledati rezalno opremo na strani 269.
3. Napolnite rezervoar za gorivo. Glejte Polnjenje goriva na strani 267.
4. Napolnite rezervoar za olje in preverite nivo olja. Glejte Kako preveriti nivo olja na strani 269.

Polnjenje goriva

Če je na voljo, uporabite nizkoemisijsko/alkilatno gorivo. Če nizkoemisijsko/alkilatno gorivo ni na voljo, uporabite neosvinčeno gorivo dobre kakovosti ali osvinčeno gorivo, ki ima vsaj 90 oktanov.

POZOR: Ne uporabljajte bencina, ki ima oktansko število nižje od 90 RON (87 AKI). Izdelek se lahko tako poškoduje.

1. Počasi odprite rezervoar za gorivo, da sprostite pritisk.
2. Napolnite počasi s posodo za gorivo. Če gorivo polijete, ga povrišite s krpo in pustite, da se preostalo gorivo posuši.
3. Očistite področje okrog pokrova rezervoarja za gorivo.
4. Skrbno privijte pokrovček posode za gorivo. Če pokrovček posode za gorivo ni dobro zatesnjen, obstaja nevarnost požara.
5. Preden izdelek vklopite, ga premaknite vsaj 3 m (10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.

Nastavitev višine košnje

• Vsako ročico od 4 koles povlecite navzven in jo prestavite v želeni položaj. (Sl. 28)

POZOR: Ne nastavite višine rezanja prenizko. Rezila lahko trčijo ob tla, če površina travnika ni ravna.

Zagon izdelka

Pred prvim zagonom izdelka 5-krat pritisnite membrano črpalke za gorivo. Ob vsakem naslednjem zagonu izdelka s hladnim motorjem membrano pritisnite 3-krat. - Prepričajte se, da je vžigalni kabel priklopljen na svečko.

Ročni zagon (LB 146P)

1. Ostanite za izdelkom.
2. Ročico zavore motorja držite ob ročaju. (Sl. 29)
3. Z desno roko držite ročico zaganjalne vrvice.
4. Zaganjalno ročico počasi izvlecite, da začutite nekoliko upora.
5. Močno povlecite, da zaženete motor.

OPOZORILO: Zaganjalne vrvice ne navijajte okoli zapestja.

Elektrčni zagon (LB 246PI)

1. Prepričajte se, da je baterija aktivna in napolnjena. Glejte poglavje Za aktivacijo baterije na strani 270. 2. Baterijo namestite na motor. (Sl. 30) 3. Blokado vžiga potisnite navzven v desno (A). 4. Zagonsko ročico povlecite k ročaju, da zaženete zaganjalnik motorja. Ko se motor zažene, se zaganjalnik motorja ustavi. (Sl. 31)

• Če želite izklopiti motor, sprostite ročico zavore motorja.

Odstranitev baterije

Ko izdelka ne uporabljate, pri modelih LB 246PI odstranite baterijo in tako preprečite nenameren zagon motorja.

1. Pritisnite zaklepna gumba (A) in izvlecite baterijo. (Sl. 32)

Kako doseči dober rezultat

• Vedno uporabljajte ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro rezilo prav tako porabi manj energije kot topo rezilo.
• Ne odrežite več kot tretjino dolžine travnih bilk. Najprej kosite z visoko nastavitvijo višine košnje. Preglejte rezultat in nastavite višino košnje na ustrezno višino. Če je trava zelo visoka, vozite počasi in po potrebi kosite dvakrat.
• Vsakič kosite v različnih smereh, da se na travi ne bi pojavile črte.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo na voljo strokovna popravila in servisiranje. Če vaš prodajalec ni pooblaščen serviser, ga povprašajte, kje je naslednja najbližja pooblaščena servisna delavnica.

Urnik vzdrževanja

OPOZORILO: Pri obračanju izdelka pazite, da je zračni filter na vrhu nagnjenega izdelka in ne pri tleh.

POZOR: Pred vzdrževanjem, popravili ali čiščenjem pri modelih LB 246Pl obvezno odstranite baterijo.

Izračunani intervali vzdrževanja veljajo za vsakodnevno uporabo izdelka. Intervali se spremenijo, če izdelka ne uporabljate vsakodnevno.

Za vzdrževalna dela, označena z '*', glejte navodila v Varnostne naprave na izdelku na strani 265.

Vzdrževanje Dnevno Tedensko Mesečno
Opravite splošen pregled X
Preverite nivo olja X
Izdelek očistite X
Pregleje rezalno opremo X
PreglejePokrov rezilax
Pregleje ročico zavoro motorja* X
Preverite baterijo* X
Pregleje dušilec* X
Pregleje smečko X
Zamenjaje olje (prvič po 5 urah uporabe, potem po vsakih 50 urah up- orabe)			X
Zamenjaje zračni filter (po 50 urah uporabe) X
Pregleje system za gorivo X

Izvajanje splošnih pregledov

• Prepričajte se, da so vse matice in vijaki na izdelku ustrezno priviti.

Kako čistiti zunanjost izdelka

• S krtačo odstranite listje, travo in umazanijo.
• Prepričajte se, da dovod zraka na vrhu motorja ni oviran.
• Izdelka ne čistite z visokotlačnim čistilnikom.
• Če izdelek operete z vodo, pazite, da voda ne teče neposredno na motor.

Kako očistiti notranjo površino pokrova rezila

1. Izpraznite posodo za gorivo.
2. Izdelek položite na stran tako, da je dušilec na spodnji strani.

POZOR: Če izdelek položite na stran tako, da je zračni filter na tleh, lahko poškodujete motor.

1. Notranjo površino pokrova rezila izperite z vodo.

OPOZORILO: Odstranite vžigalni kabel s svečke, da preprečite naključni vklop motorja.

OPOZORILO: Pri vzdrževanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Preverite, ali je rezalna oprema poškodovana ali razpokana. Če je rezalna oprema poškodovana, jo zamenjajte.
2. Preverite, ali je rezilo poškodovano ali topo.

Opomba: Rezilo morate po brušenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabrusijo, zamenjajo in uravnovesijo. Če trčite ob oviro in se izdelek ustavi, zamenjajte poškodovano rezilo. Pooblaščena servisna delavnica naj oceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati.

Zamenjava rezil

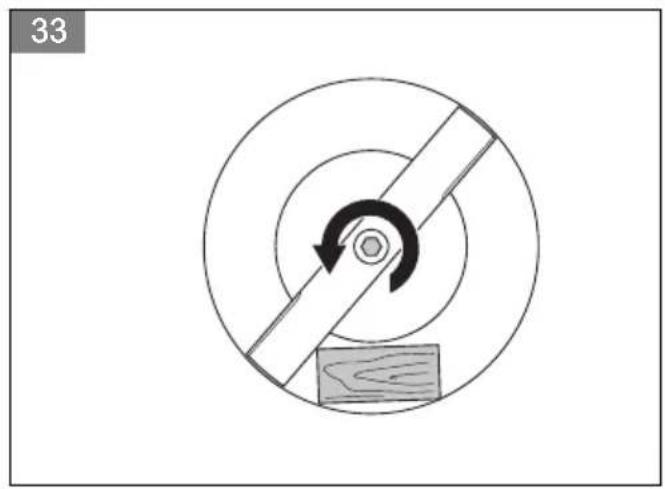

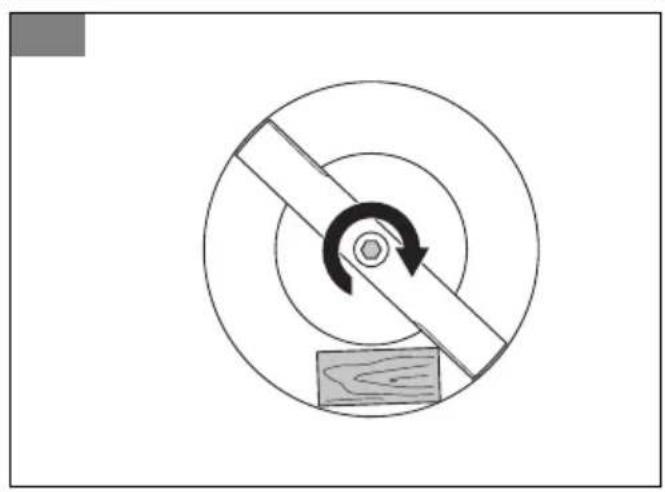

1. Rezilo blokirajte z leseno klado. (Sl. 33)
2. Odstranite vijak rezila.
3. Odstranite rezilo.
4. Preglejte, ali sta nosilec in vijak rezila poškodovana.
5. Preglejte, ali je motorna gred zvita.

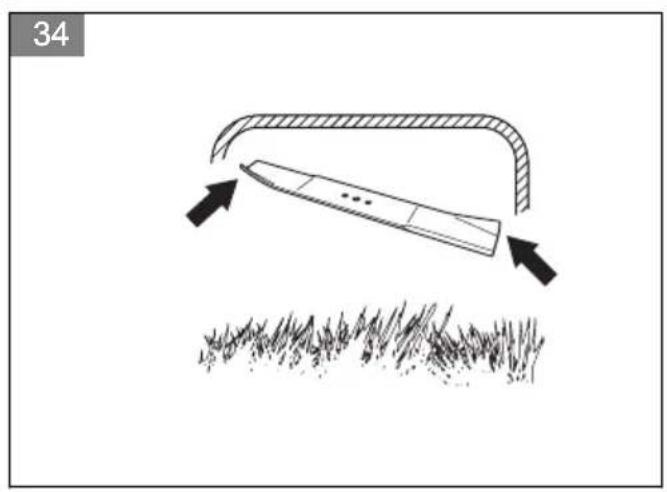

6. Ko pritrdite novo rezilo, usmerite nagnjene strani rezila v smer pokrova rezila. (Sl. 34)
7. Prepričajte se, da je rezilo poravnano s središčem motorne gredi.
8. Rezilo blokirajte z leseno klado. Pritrdite podložko vzmeti in privijte vijak in podložko z zateznim momentom 35-40 Nm. (Sl. 35)
9. Ročno zavrtite rezilo in se prepričajte, da se prosto obrača.

OPOZORILO: Nosite trpežne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Izdelek vklopite, da preizkusite rezilo. Če rezilo ni pritrjeno pravilno, bo izdelek vibriral, rezultat košnje pa ne bo zadovoljiv.

Kako preveriti nivo olja

POZOR: Če je nivo olja prenizek, se lahko poškoduje motor. Preden zaženete izdelek, preverite nivo olja.

1. Izdelek naj bo na ravnih tleh.
2. Odstranite pokrov rezervoarja za olje s priloženo merilno palico.
3. Z merilne palice očistite olje.
4. Merilno palico do konca vstavite v rezervoar za olje, da dobite pravi nivo olja.
5. Odstranite merilno palico.
6. Na merilni palici preučite nivo olja.
7. Če je nivo olja nizek, dolijte motorno olje in še enkrat preverite nivo olja.

Zamenjava motornega olja

OPOZORILO: Tik po zaustavitvi motorja je motorno olje zelo vroče. Preden iztočite motorno olje, se mora motor ohladiti. Če

Če polijete motorno olje po koži, se umijte z milom in vodo.

1. Izdelek uporabljajte, dokler imate v rezervoarju gorivo.
2. S svečke odstranite vžigalni kabel.
3. Odstranite pokrovček posode za olje.
4. Pod izdelek postavite posodo, kamor se bo izteklo motorno olje.
5. Izdelek nagnite, da iz rezervoarja olja izteče motorno olje.
6. Dolijte novo motorno olje, priporočila najdete v Tehnični podatki na strani 271.
7. Preverite nivo olja. Glejte razdelek Kako preveriti nivo olja na strani 269.

Baterija (LB 246PI)

OPOZORILO: Pokvarjena baterija zmanjšuje varnost izdelka. Vedno uporabljajte baterijo, ki jo odobri proizvajalec.

Baterija omogoča električni zagon in je hkrati varnostna naprava, ki preprečuje neželen zagon. Ko izdelka ne uporabljate in je shranjen izven dosega, odstranite baterijo.

Za aktivacijo baterije

Baterijo morate aktivirati pred prvo uporabo.

1. Baterijo vstavite v polnilnik, glejte Polnjenje baterij na strani 270.
2. Počakajte, dokler se ne vklopi vsaj 1 zelena lučka, pribl. 10 sekund.
3. Baterijo namestite na motor, glejte Električni zagon (LB 246PI) na strani 268.

Polnjenje baterije

Če na bateriji svetita samo indikatorja 1 ali 0, jo je potrebno napolniti. Prazno baterijo je mogoče popolnoma napolniti v 1 uri. Kratkotrajna polnjenja ne poškodujejo baterije.

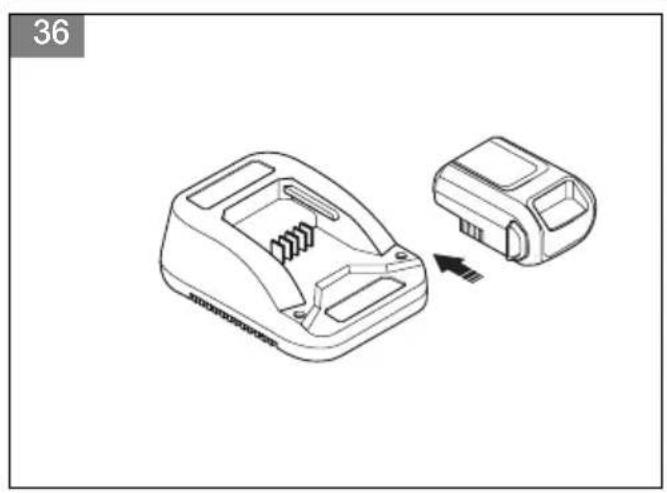

1. Baterijo vstavite v polnilnik baterije. (Sl. 36)
2. Polnilnik baterije priklopite na električno vtičnico, 220 V, 50 Hz.

Stanje napolnjenosti baterije

Prikaz LED na bateriji	Stanje
Lučka LED 1 utripa 0–25 %
LED 1 sveti, LED 2 utripa 25–50 %
LED 1 in 2 svetita, LED 3 utripa 50–75 %
LED 1, 2 in 3 svetijo, LED 4 utripa 75–100 %

Prikaz LED na bateriji Stanje
LED 1, 2, 3 in 4 svetijo Polna napoln-	jenost

Indikatorska lučka na pol-nilniku baterije	Stanje
Neprekinjena rdeča lučka	Baterija se polni
Utripajoča rdeča lučka	Baterija je prevroča in se bo začela polniti, ko bo temperatura ustrezna
Neprekinjena zelena lučka	Baterija je popolnama na-polnjena
Utripajoči rdeča in zelena lučka	Baterija je poškodovana in jo je treba zamenjati

Čiščenje zračnega filtra

1. Odstranite pokrov zračnega filtra in filter.
2. S filtrom udarite ob ravno površino, da odpadejo delci.

POZOR: Za čiščenje zračnih filtrov ne uporabljajte topil ali stisnjenega zraka.

1. Zračni filter vstavite nazaj. Prepričajte se, da se zračni filter tesno prilega nosilcu zračnega filtra.
2. Pokrov zračnega filtra nastavite nazaj.

Opomba: Zračni filter, ki ga uporabljate dolgo, ne morete popolnoma očistiti. Zračni filter zamenjajte v rednih intervalih. Če je zračni filter poškodovan, ga zamenjajte.

Pregled svečke

POZOR: Vedno uporabljajte priporočeno vrsto svečke. Zaradi neustrezne vrste vžigalne svečke se izdelek lahko poškoduje.

• Če se moč motorja zmanjša, motorja ni mogoče enostavno zagnati ali ta ne deluje ustrezno v prostem teku, preglejte vžigalno svečko. Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjšate tako, da upoštevate ta navodila:

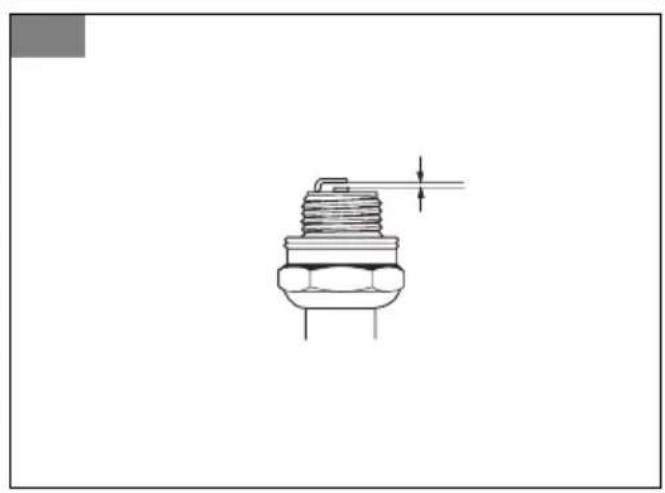

a) Hitrost prostega teka mora biti pravilno nastavljena. b) Mešanica goriva mora biti ustrezna. c) Zračni filter mora biti čist.

• Če je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen; glejte Tehnični podatki na strani 271. (SI. 37) Vžigalno svečko po potrebi zamenjajte.

Kako pregledati sistem za gorivo

• Preverite, ali sta pokrov rezervoarja za gorivo in tesnilo pokrova rezervoarja za gorivo poškodovana.
• Preverite, ali cev za gorivo pušča. Če je cev za gorivo poškodovana, naj jo pooblaščena servisna delavnica zamenja.

Transport, skladiščenje in odstranitev

Prevoz in skladiščenje

• Preden prevažate in skladiščite izdelek in gorivo, se prepričajte, da izdelek ne pušča in da ni hlapov. Iskre ali odprti plamen, npr. z električnih naprav ali kotlov, lahko zanetijo ogenj.
• Za prevoz in skladiščenje goriva vedno uporabite odobrene posode.
• Preden izdelek skladiščite za daljše obdobje, izpraznite rezervoar za gorivo. Gorivo zavrzite na temu primernem zbirnem mestu.
• Izdelek varno pritrdite na prevozno sredstvo, da se izognete poškodbam in nesrečam.
• Izdelek skladiščite v zaklenjenem prostoru, tako da otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka ne morejo dostopati.
• Izdelek skladiščite na suhem mestu, kjer ne zmrzuje.

Odstranitev

• Upoštevajte lokalne zahteve za recikliranje in ustrezne predpise. Vse kemikalije, na primer motorno olje ali sredstvo proti zamrzovanju, zavrzite v servisnem centru ali na kakšni drugi temu primerni lokaciji.
• Ko izdelka ne uporabljate več, ga pošljite k prodajalcu Husqvarna ali pa ga zavrzite na mestu za recikliranje. Baterijo zavrzite v pooblaščeni servisni delavnici ali jo v zbirnem centru za odpadne baterije.

Tehnični podatki

Tehnični podatki

	LB 146P LB 246PI
Motor
Znamka Briggs & Stratton Briggs & Stratton
Gibna prostornina valja v cm3	140 150
Hitrost v vrt/min 2900 +/- 100 2900 +/- 100
Nazivna izhodna moč motorja, kW111	1,9 2,1
Vžigalni system
Vžigalna svečka QC12YC QC12YC
Razmik elektrod, mm 0,5 0,5
Sistem za gorivo in mazanje
Prostornina posode za gorivo v litrih 0,8 0,8
Prostornina posode za olje v litrih 0,5 0,5
Motorno olje112	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Teža
S praznimi rezervaarji v kg 19 21
Emisije hrupa 113
Izmerjeni nivo zvočne moči dB (A) 93 92
Zajamčen nivo zvočne moči, LWA dB(A) 95 94
Nivoji hrupa 114
Nivo zvočnegа tlaka pri ušesu operaterja, dB(A) 81 79
Nivo vibracij \( a_{hveq} \)\( ^{115} \)
Ročaj, m/s2	4,6 4,6
Rezalna oprema
Višina reza v mm 35-70 35-70
Širina rezanja, mm 460 460
Rezilo Mulčer 46 Mulčer 46
Številka izdelka 5839740-10 5839740-10
Začetak
Električni zaganjalnik Ne Da
Baterija	-	Litij-ionska, 12 V/15,7 Wh

Izjava ES o skladnosti

Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel: [phone], izjavlja, da so Husqvarna vrtne kosilnice, LB 146P in LB 246PI s serijskimi številkami od 2017xxxxxx dalje v skladu z zahtevami DIREKTIVE SVETA:

• z dne 17. maja 2006, ki se nanaša na stroje, 2006/42/ES z dne 26. februarja 2014 o elektromagnetni združljivosti 2014/30/EU
• z dne 8. maja 2000 o emisijah hrupa v okolje 2000/14/ES

Informacije v zvezi z emisijo hrupa so na voljo v poglavju "Tehnični podatki".

Uporabljeni so naslednji standardi:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Če ni drugače navedeno, zgoraj navedeni standardi veljajo kot najnovejše objavljene različice.

Priglašeni organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala je izdal poročila glede ocenjevanja skladnosti na podlagi VI. priloge DIREKTIVE SVETA z dne 8. maja 2000, ki se nanaša na emisije hrupa v okolje 2000/14/ES.

Številke certifikatov: 01/901/297, 01/901/299

Claes Losdal, Vodja oddelka za razvoj vrtne opreme (pooblaščeni zastopnik družbe Husqvarna AB in odgovorni za sestavo tehnične dokumentacije.)

Vsebina

Uvod. 274

Vzdrževanje. 279

Varnost. 275

Prevoz, skladiščenje in odlaganje. 282

Sestavljanje. 278

Tehnični podatki. 282

Upravljanje. 278

ES izjava o skladnosti. 284

Uvod

Opis izdelka

Proizvod je rotirajoča kosilnica, ki jo uporabnik potiska in uporablja BioClip za sekanje trave v gnojilo.

Področje uporabe

Izdelek uporabljajte za košnjo trave v zasebnih vrtovih. Izdelka ne uporabljajte za druge naloge.

Pregled izdelka

(Sl. 1)

1. Ročica zavornega motorja / palica za zagon (LB 246PI)
2. Ročaj / krmilo
3. Ročica vrvice zaganjalnika
4. Spodnji ročaj
5. Nastavitve višine košnje
6. Pokrov za olje
7. Dušilec
8. Svečka
9. Rezervoar za gorivo
10. Zračni filter
11. Pumpa za gorivo
12. Poklopac košenja
13. Nož
14. Opružna podloška
15. Zavrtanj noža
16. Akumulator, varnostna naprava (LB 246PI)
17. Zavora za zagon (LB 246PI)
18. Navodila za uporabo

(Sl. 7) Opozorilo: vrtljivi nož. Roke in noge držite stran. (Sl. 8) Opozorilo: vrtljivi deli. Roke in noge držite stran. (Sl. 9) Ta izdelek je v skladu z veljavnimi direktivami ES. (Sl. 10) Emisije hrupa v okolje v skladu z direktivo Evropske skupnosti. Emisije izdelka so navedene v poglavju Tehnični podatki in na nalepki. (Sl. 11) Nevarnost požara. (Sl. 12) Nevarnost eksplozije. (Sl. 13) Pred dolivanjem goriva vedno ugasnite motor. (Sl. 14) Vroča površina. (Sl. 16) Izpušni plini motorja vsebujejo ogljikov monoksid, strupen in zelo nevaren plin brez vonja. Motorja ne zaženite v zaprtih prostorih. (Sl. 17) Pred vzdrževanjem ali puščanjem izdelka brez nadzora odstranite varnostno stikalo (akumulator). (Sl. 18) Postopek zagona za LB 146P: Pritisnite ročico zavornega motorja navzdol in povlecite vrvico za zagon. (Sl. 19) Postopek zagona za LB 246PI: Sprostite zavoro za zagon in pritisnite palico za zagon navzdol. (Sl. 15) Koda, ki jo je mogoče skenirati.

Opomba: Drugi simboli/oznake na izdelku se nanašajo na zahteve za certificiranje za druga komercialna področja.

Emisije Euro V.

OPOZORILO: Nepooblaščene predelave motorja razveljavijo EU-tipsko odobritev za ta izdelek.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite naslednja opozorilna navodila.
