Produkttype	Roterende skyvbar gressklipper
Merke	Husqvarna
Modell	LB 146P
Motor	Briggs & Stratton, 140 cm³, 1,9 kW
Start	Manuell (snordrag)
Klippebredde	460 mm
Klippehøyde	35-70 mm, justerbar på 4 hjul
Drivstofftankkapasitet	0,8 L
Olietankkapasitet	0,5 L
Anbefalt motorolje	SAE 30 eller SAE 10W-30
Tennplugg	QC12YC, elektrodeavstand 0,5 mm
Vekt (tomme tanker)	19 kg
Målt lydeffektnivå	93 dB(A)
Lydtrykknivå ved øret	81 dB(A)
Vibrasjoner (håndtak)	4,6 m/s²
Klippesystem	Mulcherblad 46 (BioClip)
Bladreferanse	5839740-10
Forventet bruk	Gressklipping i private hager
Drivstoff	Blyfri bensin minimum 90 RON
Sikkerhet	Motorbrems, klippedeksel
Løpende vedlikehold	Rengjøring, oljekontroll, sliping av blad
Samsvar	CE (2006/42/EF, 2014/30/EU, 2000/14/EF)

Ofte stilte spørsmål - LB 146P HUSQVARNA

Hva er motoreffekten til gressklipperen LB 146P?

Motoren Briggs & Stratton på 140 cm³ gir en nominell effekt på 1,9 kW.

Hvordan justere klippehøyden?

Fjern justeringsstangen på hvert hjul og sett den i et av de 4 hullene for å oppnå en høyde på 35 til 70 mm.

Hvordan starter jeg gressklipperen?

Hold motorbremshåndtaket mot styret, trekk deretter bestemt i startersnoren etter at du har pumpet drivstoffpumpen.

Hvilken type motorolje skal jeg bruke?

Bruk motorolje SAE 30 eller SAE 10W-30 (kapasitet 0,5 L). Kontroller nivået før hver bruk.

Hvilken bensin skal jeg bruke til gressklipperen?

Bruk blyfri bensin med et oktantall på minst 90 RON (87 AKI). Alkylatbensin anbefales.

Hvordan rengjøre gressklipperen etter bruk?

Rengjør utsiden med en børste. For innsiden av dekselet, vipp gressklipperen lyddemperen ned og skyll med vannstråle. Rett aldri vann mot motoren.

Hvordan bytte bladet?

Blokker bladet med en trekloss, fjern bolten, bytt bladet med skjærekanten mot dekselet. Stram bolten til 35-40 Nm.

Hva gjør jeg hvis gressklipperen vibrerer unormalt?

Stopp motoren umiddelbart, koble fra tennpluggen og kontroller bladet. Et skadet eller ubalansert blad kan forårsake vibrasjoner. Bytt det om nødvendig.

Hvordan oppbevare gressklipperen om vinteren?

Tøm drivstofftanken, rengjør klipperen og oppbevar den på et tørt og frostfritt sted. Fjern batteriet (hvis aktuelt).

Hvor finner jeg reservedeler til LB 146P?

Kontakt en Husqvarna-forhandler eller et autorisert verksted. Bruk alltid godkjente originale deler.

BRUKSANVISNING LB 146P HUSQVARNA

• Yderligere produktoplysninger.
• Oplysninger om, og hjælp til, dele og service.

Sådan kommer du i gang med at bruge Husqvarna Connect

1. Download Husqvarna Connect appen på din mobile enhed.
2. Tilmeld dig i Husqvarna Connect appen.
3. Følg instruktionerne i Husqvarna Connect appen for at tilslutte og registrere produktet.

Transport og opbevaring

EU-overensstemmelseserklæring

EU-overensstemmelseserklæring

Transport, oppbevaring og avhending. 199

Tekniske data. 199

EF-samsvarserklæring. 201

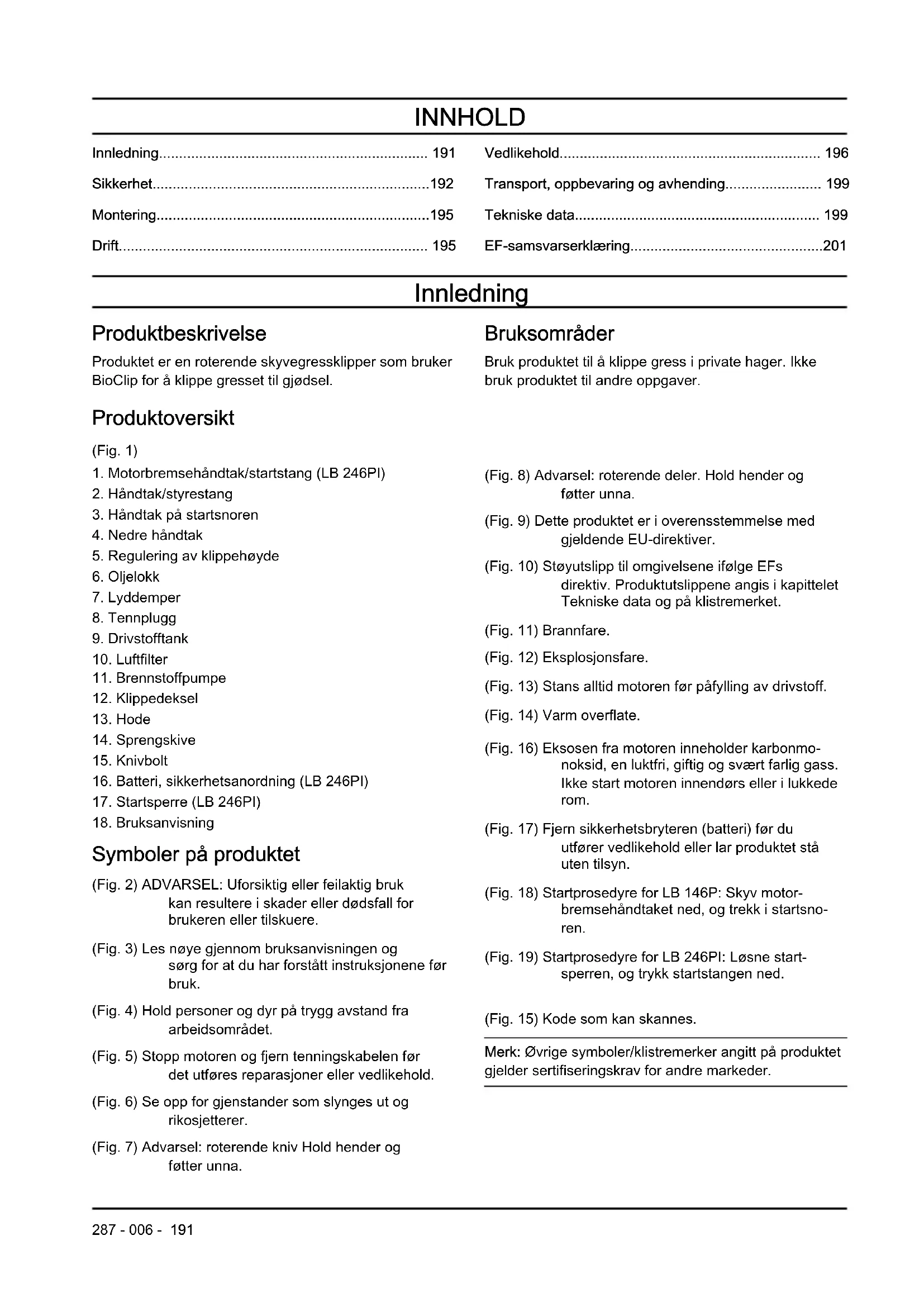

Innledning

Produktbeskrivelse

Produktet er en roterende skyvegressklipper som bruker BioClip for å klippe gresset til gjødsel.

Produktoversikt

(Fig. 1)

1. Motorbremsehandtak/startstang (LB 246PI)
2. Handtak/styrestang
3. Handtak på startsnoren
4. Nedre handtak
5. Regulering av klippehøyde
6. Oljelokk
7. Lyddemper
8. Tennplugg
9. Drivstofftank
10. Luftfilter
11. Brennstoffpumper
12. Klippedeksel
13. Hode
14. Sprengskive
15. Knivbolt
16. Batteri, sikkerhetsanordning (LB 246PI)
17. Startsperre (LB 246PI)
18. Bruksanvisning

(Fig. 2) ADVARSEL: Uforsiktig eller feilaktig bruk kan resultere i skader eller dødsfall for brukeren eller tilskuere. (Fig. 3) Les nøye gjennom bruksanvisningen og sørg for at du har forstått instruksjonene for bruk. (Fig. 4) Hold personer og dyr på trygg avstand fra arbeidsområdet. (Fig. 5) Stopp motoren og fjern tenningskabelen før det utføres reparasjoner eller vedlikehold. (Fig. 6) Se opp for gjenstander som slynges ut og rikosjetterer. (Fig. 7) ADVARSEL: roterende kniv. Hold hender og føtter unna.

Bruksområder

Brukt til å klippe gress i private hager. Ikke bruk produktet til andre oppgaver.

(Fig. 8) ADVARSEL: roterende deler. Hold hender og føtter unna. (Fig. 9) Dette produktet er i overensstemmelse med gjeldende EU-direktiver. (Fig. 10) Støyutslipp til omgivelsene i henhold til EFs direktiv. Produktets utslipp angis i kapittelet Tekniske data og på klistremerket. (Fig. 11) Brannfare. (Fig. 12) Eksplosjonsfare. (Fig. 13) Stans alltid motoren før påfylling av drivstoff. (Fig. 14) Varm overflate. (Fig. 16) Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass. Ikke start motoren innendørs eller i lukkede rom. (Fig. 17) Fjern sikkerhetsbryteren (batteri) før du utfører vedlikehold eller lar produktet stå uten tilsyn. (Fig. 18) Startprosedyre for LB 146P: Skyv motor-bremsehendelen ned, og trekk i startsnoren. (Fig. 19) Startprosedyre for LB 246PI: Løsne startsperren, og trykk startstangen ned. (Fig. 15) Kode som kan skannes. Merk: Øvrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for andre markeder.

ADVARSEL: Tukling med motoren opphever EU-typegodkjenningen til dette produktet.

Produktansvar

Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, i følgende tilfeller:

• Produktet er reparert på feil måte.
• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for deg eller andre personer hvis instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder hvis instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.
• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk. Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter. Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.
• Hold produktet rent. Sørg for at du kan lese skilt og merker.
• Ikke la en person bruke produktet med mindre du forsikrer deg om at de har lest og forstått innholdet i bruksanvisningen.
• Ikke la barn bruke produktet.
• Hold barn borte fra arbeidsområdet. En ansvarlig voksen må alltid være til stede.
• Ikke la en person bruke produktet uten kunnskap om instruksjonene.
• Overvåk alltid personer med redusert fysisk eller mental kapasitet når de bruker produktet. En ansvarlig voksen må alltid være til stede.
• Ikke bruk produktet dersom du er trett eller syk eller under påvirkning av alkohol, andre rusmidler eller medisiner. Disse tingene har en negativ effekt på synet, vurderingsevnen og dømmekraften din.
• Ikke bruk produktet hvis det er defekt.
• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.

Fjern gjenstander som greiner, kvister og steiner fra området før du bruker produktet. Gjenstander som treffer skjæreutstyret, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet. - Bruk aldri produktet i dårlig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsomt å bruke produktet i dårlig vær eller på fuktige eller våte steder. Dårlig vær kan forårsake farlige forhold, for eksempel glatt underlag. - Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet. - Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer. - Det kan være farlig å klippe gress i skråninger. Ikke bruk produktet i skråninger som heller mer enn 15 grader.

• Bruk produktet på tvers av skråninger. Ikke gå opp og ned. Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

Arbeidssikkerhet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk dette produktet bare til å klippe gressplener. Det er ikke tillatt å bruke det til andre formål.
• Bruk personlig verneutstyr. Se Personlig verneutstyr på side 193.
• Sørg for at du vet hvordan du stopper motoren raskt i en nødssituasjon.
• Start aldri motoren i et lukket rom eller i nærheten av brennbart materiale. Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann.
• Ikke bruk produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake personskade. Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan gjøre skade på kniven og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.
• Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, skal produktet stanses øyeblikkelig. Koble tenningskabelen fra tennpluggen. Kontroller produktet for skader. Reparer skader, eller la et autorisert serviceverksted utføre reparasjon.
• Du må aldri feste motorbremsehandtaket permanent til handtaket når motoren er i gang.
• Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander.
• Hold deg alltid bak produktet når du bruker det.
• La alle hjulene være på bakken, og hold begge hender på håndtaket når du bruker produktet. Hold hender og føtter borte fra de roterende knivene.
• Unngå å vippe produktet opp mens motoren er i gang. Vær forsiktig når du trekker produktet bakover.
• Du må aldri løfte produktet når motoren er i gang. Hvis du må løfte produktet, må du først stoppe motoren og koble tenningskabelen fra tennpluggen.
• Ikke gå bakover når du bruker produktet.
• Stopp motoren når du går over områder uten gress, for eksempel gangveier av grus, stein og asfalt.
• Ikke løp med produktet mens motoren er på. Du må alltid gå mens du bruker produktet.
• Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang.
• La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjæreutstyret ikke roterer.

Sikkerhetsinstruksjoner for drift

Personlig verneutstyr

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk hørselvern hvis støynivået er høyere enn 85 dB.
• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.
• Bruk tykke langbukser.
• Bruk vernehansker når det er nødvendig, for eksempel når du fester, undersøker eller rengjør skjæreutstyret.

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Ikke bruk produktet dersom sikkerhetsutstyret er defekt.
• Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt Husqvarna-serviceverksted dersom sikkerhetsutstyret er defekt.

Slik kontrollerer du klippedekselet

Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven.

• Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker.

Batteri (LB 246PI)

ADVARSEL: Et defekt batteri reduserer sikkerheten til produktet. Bruk bare batteri som er godkjent av produsenten.

Batteriet gir strøm til den elektriske starteren og er en sikkerhetsinnretning som hindrer utilsiktet start. Ta ut batteriet når du ikke bruker produktet og når du lar det stå uten tilsyn.

Motorbremsehandtak

Motorbremsehandtaket stopper motoren. Når du slipper motorbremsehandtaket, stopper motoren.

Hvis du vil kontrollere motorbremsehandtaket, starter du motoren og slipper deretter motorbremsehandtaket. Hvis motoren ikke stopper innen tre sekunder, må du la et godkjent Husqvarna-serviceverksted justere motorbremsen.

(Fig. 20)

Startsperre

På modellen LB 246PI brukes motorbremsehandtaket også som en startstang for startmotoren. Utfør en kontroll av startsperren for å sikre at den hindrer driften av startmotoren.

1. Trekk startstangen i retning av håndtaket (B). Startsperren stopper bevegelsen.
2. Skyv startsperren ut til høyre (A). (Fig. 21)
3. Løsne startsperren, og kontroller at den går tilbake til sin opprinnelige posisjon.

Lyddemper

Lyddemperen begrenser støynivået og sender avgassene bort fra brukeren.

ADVARSEL: Lyddemperen blir svært varm under og etter bruk, og når motoren går på tomgang. Vær forsiktig i nærheten av brannfarlige materialer og/eller avgasser for å unngå brann.

Drivstoffsikkerhet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Ikke start produktet hvis det er drivstoff eller motorolje på produktet. Fjern uønsket drivstoff/olje, og la produktet tørke.
• Skift klær umiddelbart hvis du søler drivstoff på klærne.
• Ikke få drivstoff på kroppen, det kan føre til personskade. Bruk såpe og vann for å fjerne drivstoff hvis du får drivstoff på kroppen.
• Ikke start produktet hvis motoren lekker. Kontroller motoren for lekkasjer med jevne mellomrom. Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.
• Ikke pust inn bensindamp, det kan føre til personskade. Pass på at det er tilstrekkelig luftstrøm.
• Du må ikke røyke i nærheten av drivstoff eller motoren.
• Ikke sett varme gjenstander i nærheten av drivstoff eller motoren.
• Ikke fyll på drivstoff når motoren er på.
• Kontroller at motoren er avkjølt før du fyller på drivstoff.
• Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller.
• Ikke fyll drivstoff på motoren innendørs. Utilstrekkelig luftstrøm kan føre til personskade eller dødsfall på grunn av kvelning eller karbonmonoksidforgiftning.
• Trekk til drivstofflokket godt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann.
• Flytt produktet minst 3 m (10 fot) fra stedet der du fylte tanken, før du starter det.

Sikkerhetsinstruksjoner for vedlikehold

• Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass. Ikke start motoren innendørs eller i lukkede rom. Før du utfører vedlikehold på produktet, må du stoppe motoren og fjerne tenningskabelen fra tennpluggen. På LB 246PI må du også fjerne batteriet.
• Bruk vernehansker når du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.
• Tilbehør og endringer på produktet som ikke er godkjent av produsenten, kan føre til alvorlig personskade eller død. Ikke foreta endringer av produktet. Bruk bare tilbehør som er godkjent av produsenten.
• Hvis vedlikeholdet ikke utføres riktig og regelmessig, øker faren for personskade og skade på produktet.
• Bare utfør vedlikehold som beskrevet i denne brukerveiledningen. Alt annet vedlikehold må utføres av et godkjent Husqvarna-serviceverksted.
• La et godkjent Husqvarna-serviceverksted utføre service på produktet regelmessig.
• Skift ut alle skadde, slitte eller ødelagte deler.

Montering

Innledning

ADVARSEL: Før du monterer produktet, må du lese kapittelet om sikkerhet. På LB 246PI må du også fjerne batteriet.

Slik monterer du håndtaket

1. Vipp håndtaket forover. (Fig. 22)
2. Trekk til knottene på høyre og venstre side helt, og vipp håndtaket opp. (Fig. 23)
3. Plasser holderen i sporet på klippedekselet. (Fig. 24)
4. Monter de to stopperne som laser holderen og håndtaket. Trykk dem helt på plass. (Fig. 25)

Merk: Det finnes to stoppere, en er merket med H og den andre med V. Sett stopperen merket H på høyre side og stopperen merket V på venstre side.

Slik justerer du høyden på håndtaket

• utvidet produktinformasjon
• informasjon om og hjelp med produktdeler og service

Slik begynner du å bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen på mobilenheten din.
2. Utfør registrering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for å koble til og registrere produktet.

1. Les nøye gjennom bruksanvisningen, og sørg for at du har forstått instruksjonene.
2. Undersøk skjæreutstyret for å sikre at det er riktig festet og justert. Se Slik kontrollerer du skjæreutstyret på side 197.
3. Fyll drivstofftanken. Se Slik fyller du drivstoff på side 195
4. Fyll oljetanken, og kontroller oljenivået. Se Slik kontrollerer du oljenivået på side 197.

Slik fyller du drivstoff

Bruk miljøbensin/alkylatbensin hvis det er tilgjengelig. Hvis miljøbensin/alkylatbensin ikke er tilgjengelig, bruk blyfri bensin av god kvalitet eller blybensin med oktantall 90 eller høyere.

OBS: Ikke bruk bensin med et oktantall som er mindre enn 90 RON (87 AKI). Dette kan skade produktet.

• Press riggrøret ut, og flytt det til riktig posisjon for hvert av de fire hjulene. (Fig. 28)

OBS: Ikke sett klippehøyden for lavt. Knivene kan treffe bakken hvis overflaten av plenen er ujevn.

Starte produktet

• Bruk alltid en godt slipt kniv. En sløv kniv gir ujevnt resultat, og gressets klippeoverflate blir gul. En skarp kniv bruker også mindre energi enn en sløv kniv.
• Ikke klipp mer enn 1/3 av lengden på gresset. Klipp først med klippehøyden stilt høyt. Undersøk resultatet og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om nødvendig.
• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted.

Vedlikeholdsskjema

Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig.

For vedlikehold merket med * kan du se instruksjonene i Sikkerhetsutstyr på produktet på side 193.

Vedlikehold Daglig Ukentlig Månedlig
Slik utfær er du en generell inspeksjon X
Kontroller oljenivået. X
Rengjør produkt. X
Kontroller skjæreutstyret. X
Kontroller klippedekselet*. X
Vedlikethold Daglig Ukentlig Månedlig
Kontroller motorbremsehändtaket*. X
Kontroller batteriet*. X
Kontroller lyddemperen*. X
Kontroller pennpluggen. X
Skift olje (første gang erter fem timers bruk og deretter etter hvver fem-tiende times bruk).			X
Skift luftfilteret (etter 50 timers bruk). X
Kontroller drivstoffsystemet. X

Slik utfører du en generell inspeksjon

Slik rengjør du produktet på utsiden

Slik rengjør du den indre overflaten av klippedekselet

1. Spyl innsiden av klippedekselet med vann.

Slik kontrollerer du skjæreutstyret

ADVARSEL: Bruk vernehansker når du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

1. Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.
2. Sjekk om kniven er skadet eller sløv.

Merk: Kniven må balanseres etter at den er slipt. La et servicesenter slipe, skifte og balansere kniven. Hvis du treffer en hindring som fører til at produktet stopper, må

du skifte ut den skadde kniven. La serviceverkstedet vurdere om kniven kan slipes eller om den må skiftes ut.

ADVARSEL: Bruk kraftige arbeidshansker. Kniven er svært skarp, og det er lett å kutte seg.

1. Start produktet for å teste kniven. Hvis kniven ikke er riktig tilkoblet, vil produktet vibrere, eller klipperesultatet vil ikke være bra nok.

Slik kontrollerer du oljenivået

ADVARSEL: Motorolje er svært varm rett etter at motoren har stoppet. La motoren bli avkjølt før du tapper ut motorolje. Rengjør med såpe og vann hvis du søler motorolje på huden.

1. Bruk produktet til drivstofftanken er tom.
2. Fjern tenningskabelen fra tennpluggen.
3. Ta av oljetanklokket.
4. Sett en beholder under produktet for å samle opp olje.
5. Vipp produktet for å tappe av oljen fra tanken.
6. Fyll på ny motorolje av typen som anbefales i Tekniske data på side 199.
7. Kontroller oljenivået. Se Slik kontrollerer du oljenivået på side 197.

Batteri (LB 246PI)

ADVARSEL: Et defekt batteri reduserer sikkerheten til produktet. Bruk bare batteri som er godkjent av produsenten.

Batteriet gir strøm til den elektriske starteren og er en sikkerhetsinnretning som hindrer utilsiktet start. Ta ut batteriet når du ikke bruker produktet og når du lar det stå uten tilsyn.

Slik starter du batteriet

Du må starte batteriet før du bruker det for første gang.

1. Sett batteriet i laderen (se Slik lader du batteriet på side 198).
2. Vent til minst en grønn lampe tennes (omtrent 10 sekunder).
3. Koble batteriet til motoren (se Elektrisk start (LB 246PI) på side 196).

Rengjøre luftfilteret

1. Ta av luftfilterdekselet, og fjern filteret.
2. Slå filteret mot en jevn flate slik at partiklene faller av.

OBS: Bruk ikke løsemidler eller trykkluft til å rengjøre luftfilteret.

1. Sett luftfilteret tilbake. Kontroller at luftfilteret er helt forseglet mot luftfilterholderen.
2. Sett luftfilterdekselet på plass.

Merk: Et luftfilter som brukes i lang tid blir aldri fullstendig rent. Skift luftfilteret med jevne mellomrom. Bytt alltid ut skadet luftfilter.

Kontrollere tennpluggen

OBS: Bruk alltid anbefalt type tennplugg. Feil tennpluggtype kan føre til skade på produktet.

• Undersøk tennpluggen hvis motorens effekt er for lav, ikke er enkel å starte eller ikke fungerer riktig på tomgang.
• Følg disse instruksjonene for å redusere risikoen for uønsket materiale på tennpluggenes elektroder:

a) Pass på at tomgangsturtallet er riktig justert. b) Pass på at drivstoffblandingen er riktig. c) Kontroller at luftfilteret er rent.

Slik undersøker du drivstoffsystemet

• Undersøk drivstofflokket og pakningen til lokket for å sikre at det ikke er noen skader.
• Undersøk drivstoffslangen for å sikre at det ikke finnes lekkasjer. Hvis drivstoffslangen er ødelagt, må du la et serviceverksted skifte den ut.

Transport, oppbevaring og avhending

Transport og oppbevaring

Før oppbevaring og transport av produktet og drivstoff, må du kontrollere at det ikke finnes lekkasjer eller gasser. Gnister eller åpen ild, for eksempel fra elektriske apparater eller varmekjeler, kan starte en brann. - Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff. Tøm drivstofftanken før du setter produktet til oppbevaring over en lengre periode. Lever drivstoffet hos en returstasjon. - Sørg for sikkert feste av produkter under transport for å unngå skader og ulykker. - Oppbevar produktet på et låst sted for å hindre tilgang for barn eller personer som ikke er godkjent.

EF-samsvarserklæring

EF-samsvarserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer at Husqvarna-gressklipperne LB 146P og LB 246PI med serienummer 2017xxxxxxxxx og fremover samsvarer med kravene i følgende RÅDSDIREKTIV:

·fra 17. mai 2006, "angående maskiner" 2006/42/EF fra 26. februar 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU - fra 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EF

For informasjon som gjelder støyutslipp, kan du se avsnittet Tekniske data.

Hvis ikke annet er angitt, er de ovenfor oppgitte standardene de nyeste publiserte versjonene.

Kontrollorgan: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala har utstedt rapporter om samsvarsvurdering i henhold til tillegg VI i EUROPAPARLAMENTS- OG RÅDSDIREKTIV av 8. mai 2000 "angående utslipp av støy til omgivelsene", 2000/14/EF.

Sertifikatene har følgende numre: 01/901/297, 01/901/299

Claes Losdal, Development Manager/hageprodukter (autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon)

Innledning. 202

Sikkerhet. 203

Montering. 206

Formål. 207

Inspeksjon. 208

Rengjøring av luftfilteret
