LB 146P - Mașină de tuns iarba electrică HUSQVARNA - Manual de utilizare gratuit

Tip produs	Mașină de tuns iarbă rotativă cu împingere
Marcă	Husqvarna
Model	LB 146P
Motor	Briggs & Stratton, 140 cm³, 1,9 kW
Pornire	Manuală (tragere cablu)
Lățime de tăiere	460 mm
Înălțime de tăiere	35-70 mm, reglabilă pe 4 roți
Capacitate rezervor combustibil	0,8 L
Capacitate rezervor ulei	0,5 L
Ulei motor recomandat	SAE 30 sau SAE 10W-30
Bujie	QC12YC, distanță 0,5 mm
Greutate (rezervoare goale)	19 kg
Nivel de putere sonoră măsurat	93 dB(A)
Nivel de presiune sonoră la ureche	81 dB(A)
Vibrații (mâner)	4,6 m/s²
Sistem de tăiere	Lamă Mulcher 46 (BioClip)
Referință lamă	5839740-10
Utilizare prevăzută	Tunderea ierbii în grădini private
Combustibil	Benzină fără plumb 90 RON minimum
Siguranță	Frână motor, capac de tăiere
Întreținere curentă	Curățare, verificare ulei, ascuțire lamă
Conformitate	CE (2006/42/CE, 2014/30/UE, 2000/14/CE)

Întrebări frecvente - LB 146P HUSQVARNA

Care este puterea motorului mașinii de tuns iarba LB 146P?

Motorul Briggs & Stratton de 140 cm³ dezvoltă o putere nominală de 1,9 kW.

Cum se reglează înălțimea de tăiere?

Scoateți tija de reglare de pe fiecare roată și plasați-o în unul dintre cele 4 orificii pentru a obține o înălțime de 35 până la 70 mm.

Cum se pornește mașina de tuns iarba?

Țineți mânerul frânei motorului pe ghidon, apoi trageți ferm de cablu de pornire după ce ați amorsat pompa de combustibil.

Ce tip de ulei de motor să folosesc?

Folosiți ulei de motor SAE 30 sau SAE 10W-30 (capacitate 0,5 L). Verificați nivelul înainte de fiecare utilizare.

Ce benzină să folosesc pentru mașina de tuns iarba?

Folosiți benzină fără plumb cu un indice octanic de cel puțin 90 RON (87 AKI). Benzina alchilată este recomandată.

Cum se curăță mașina de tuns iarba după utilizare?

Curățați exteriorul cu o perie. Pentru interiorul capacului, înclinați mașina tacul în jos și clătiți cu jet. Nu direcționați niciodată apa spre motor.

Cum se înlocuiește lama?

Blocați lama cu un bloc de lemn, scoateți șurubul, înlocuiți lama orientând muchia tăietoare spre capac. Strângeți șurubul la 35-40 Nm.

Ce fac dacă mașina de tuns iarba vibrează anormal?

Opriți imediat motorul, deconectați bujia și verificați lama. O lamă deteriorată sau dezechilibrată poate provoca vibrații. Înlocuiți-o dacă este necesar.

Cum se depozitează mașina de tuns iarba iarna?

Goliți rezervorul de combustibil, curățați mașina și depozitați-o într-un loc uscat și ferit de îngheț. Scoateți bateria (dacă este cazul).

Unde găsesc piese de schimb pentru LB 146P?

Contactați un concesionar Husqvarna sau un atelier autorizat. Folosiți întotdeauna piese originale omologate.

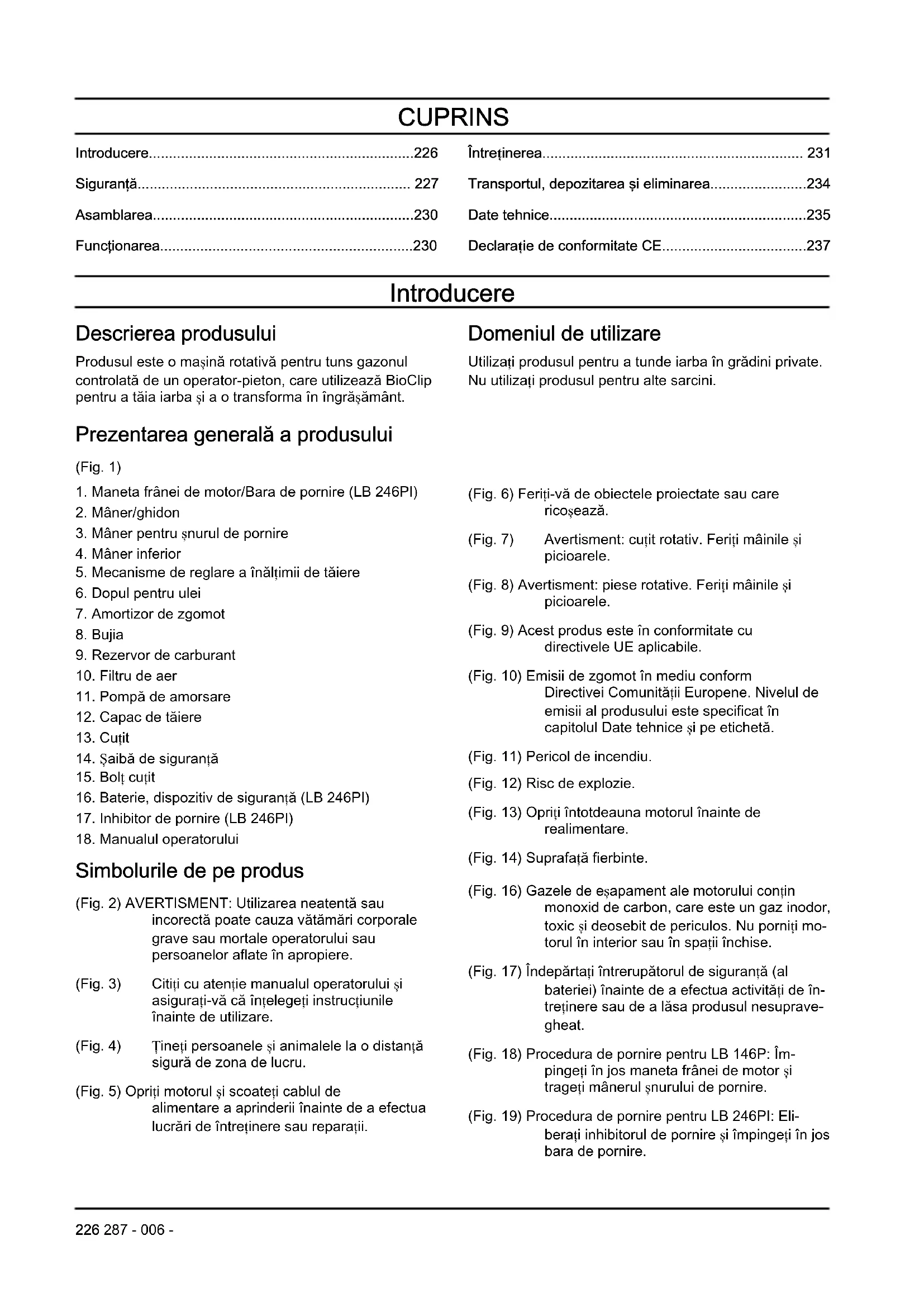

MANUAL DE UTILIZARE LB 146P HUSQVARNA

Descrierea produsului

Produsul este o mașină rotativă pentru tuns gazonul, controlată de un operator-pieton, care utilizează BioClip pentru a tăia iarba și a o transforma în îngrășământ.

Domeniul de utilizare

Utilizați produsul pentru a tunde iarba în grădini private. Nu utilizați produsul pentru alte sarcini.

Prezentarea generală a produsului

(Fig. 1)

1. Maneta frânei de motor/Bara de pornire (LB 246PI)
2. Mâner/ghidon
3. Mâner pentru sfoara de pornire
4. Mâner inferior
5. Mecanisme de reglare a înălțimii de tăiere
6. Dopul pentru ulei
7. Amortizor de zgomot
8. Bujia
9. Rezervor de carburant
10. Filtru de aer
11. Pompă de amorsare
12. Capac de tăiere
13. Cuțit
14. Șaibă de siguranță
15. Bolt cu nit
16. Baterie, dispozitiv de siguranță (LB 246PI)
17. Inhibitor de pornire (LB 246PI)
18. Manualul operatorului

Simbolurile de pe produs

(Fig. 2) AVERTISMENT: Utilizarea neatentă sau incorectă poate cauza vătămări corporale grave sau mortale operatorului sau persoanelor aflate în apropiere.

(Fig. 3) Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare.

(Fig. 4) Țineți persoanele și animalele la o distanță sigură de zona de lucru.

(Fig. 5) Opriți motorul și scoateți cablul de alimentare a aprinderii înainte de a efectua lucrări de întreținere sau reparații.

(Fig. 6) Feriți-vă de obiectele proiectate sau care ricosează. (Fig. 7) Avertisment: cuțit rotativ. Feriți mâinile și picioarele. (Fig. 8) Avertisment: cuțite rotative. Feriți-vă mâinile și picioarele. (Fig. 9) Acest produs este în conformitate cu directivele UE aplicabile. (Fig. 10) Emisii de zgomot în mediu conform Directivei Comunității Europene. Nivelul de emisii al produsului este specificat în capitolul Date tehnice și pe etichetă. (Fig. 11) Pericol de incendiu. (Fig. 12) Risc de explozie. (Fig. 13) Opriți întotdeauna motorul înainte de realimentare. (Fig. 14) Suprafață fierbinte. (Fig. 16) Gazele de eșapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți motorul în interior sau în spații închise. (Fig. 17) Îndepărtați întrerupătorul de siguranță (al bateriei) înainte de a efectua activități de întreținere sau de a lăsa produsul nesupravegheat. (Fig. 18) Procedura de pornire pentru LB 146P: Împingeți în jos maneta frânei de motor și trageți mânerul sforii de pornire. (Fig. 19) Procedura de pornire pentru LB 246PI: Eliberați inhibitorul de pornire și împingeți în jos bara de pornire.

(Fig. 15) Cod scanabil.

Notă: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru alte zone comerciale.

Emisiile Euro V

AVERTISMENT: În urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs.

Răspunderea pentru produs

Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;
• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;
• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;
• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată;

Siguranța

Definiții privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENȚIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Notă: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.
• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs. Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați

produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua.

• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.
• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.
• Nu permiteți niciunei persoane să utilizeze produsul dacă aceasta nu a citit și înțeles conținutul manualului operatorului.
• Nu permiteți copiilor să utilizeze produsul. Țineți copiii departe de zona de lucru. Un adult responsabil trebuie să fie prezent în permanență.
• Nu permiteți unei persoane care nu cunoaște instrucțiunile să utilizeze produsul.
• Monitorizați permanent o persoană cu capacități fizice sau mentale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.
• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.
• Nu utilizați produsul dacă este defect.
• Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane.

Siguranța zonei de lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de a utiliza produsul, îndepărtați obiectele precum crengile, ramurile și pietrele din zona de lucru.
• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări corporale și pagube materiale. Țineți trecătorii și animalele la o distanță sigură de produs.
• Nu utilizați produsul pe vreme rea, de exemplu pe ceață, ploaie, vânt puternic, la temperaturi exterioare foarte scăzute sau atunci când există riscul de descărcări electrice. Utilizarea produsului pe vreme nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la apariția de situații periculoase, de exemplu suprafețe alunecoase.
• Verificați dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului.
• Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și șanțuri. În iarba înaltă se pot ascunde obstacole. Tunderea ierbii pe pante poate fi periculoasă. Nu utilizați produsul pe pante cu înclinație mai mare de 15°. Utilizați produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos.
• Procedați cu atenție atunci când vă apropiați de colțuri ascunse și de obiecte care blochează vederea.

Siguranța în lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări. Utilizați echipamentul personal de protecție. Consultați Echipament de protecție personală la pagina 228. - Asigurați-vă că știți cum să opriți rapid motorul în caz de urgență. - Nu porniți niciodată motorul într-un spațiu închis sau lângă materiale inflamabile. Gazele de eșapament de la motor sunt fierbinți și pot conține scântei care pot cauza un incendiu. - Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorect se poate slăbi, provocând vătămări corporale. - Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului. - Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Decuplați cablul de alimentare a aprinderii de la bujie. Examinați dacă produsul este deteriorat. Reparați defecțiunile sau solicitați unui agent de service autorizat să le repare. - Nu fixați niciodată de mâner maneta frânei de motor, în mod permanent, atunci când motorul este pornit. - Poziționați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.

• Stați întotdeauna în spatele produsului atunci când îl utilizați.
• Mențineți toate roțile pe sol și țineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.
• Nu înclinați produsul când motorul este pornit.
• Fiți atenți atunci când trageți produsul în spate.
• Nu ridicați niciodată produsul când motorul este pornit. Dacă trebuie să ridicați produsul, mai întâi opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.
• Nu mergeți cu spatele în timp ce utilizați produsul.
• Opriți motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.
• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeți în timp ce utilizați produsul.
• Opriți motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglări cu motorul pornit.
• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește.

Instrucțiuni de siguranță pentru UTILIZARE

• Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect. Utilizați echipament de protecție a auzului dacă nivelul de zgomot este mai mare de 85 dB. Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul descult.
• Utilizați pantaloni lungi, groși.
• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate.
• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna.

Verificarea capacului de tăiere

Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

• Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri.

Baterie (LB 246PI)

AVERTISMENT: O baterie defectă diminuează siguranța produsului. Utilizați întotdeauna o baterie omologată de producător.

Bateria este sursa de energie pentru pornirea electrică și constituie un dispozitiv de siguranță care împiedică pornirea accidentală. Scoateți bateria atunci când nu utilizați produsul și când îl lăsați nesupravegheat.

Manetă frână de motor

Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește.

Pentru a efectua o inspecție a frânei de motor, porniți motorul, apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor.

(Fig. 20)

Inhibitorul de pornire

La modelul LB 246PI, maneta frânei de motor este utilizată și ca bară de pornire pentru demaror. Verificați inhibitorul de pornire pentru a vă asigura că acesta împiedică funcționarea demarorului.

1. Trageți bara de pornire în direcția mânerului (B). Inhibitorul de pornire oprește mișcarea.
2. Împingeți inhibitorul de pornire în afară spre dreapta (A). (Fig. 21)
3. Eliberați inhibitorul de pornire și asigurați-vă că revine la poziția sa inițială.

Amortizor de zgomot

Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și a dirija gazele de eșapament departe de utilizator.

Nu utilizați produsul dacă amortizorul de zgomot nu este instalat sau este defect. Un amortizor de zgomot defect determină creșterea nivelului de zgomot și a pericolului de incendiu.

AVERTISMENT: Amortizorul de zgomot atinge temperaturi înalte în timpul utilizării, imediat după oprire și atunci când motorul funcționează la turația de mers în gol. Procedați cu atenție în apropierea materialelor și/sau gazelor inflamabile pentru a preveni incendiile.

Reguli de siguranță referitoare la carburant

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu porniți produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtați carburantul/uleiul nedorit și lăsați produsul să se usuce.
• Dacă vărsați carburantul pe îmbrăcăminte, schimbați imediat hainele.
• Nu vărsați carburantul pe corp - poate provoca vătămări corporale. Dacă vărsați carburant pe corp, UTILIZAȚI apă și săpun pentru a elimina carburantul.
• Nu porniți produsul dacă motorul prezintă scurgeri. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri.
• Manipulați cu atenție carburantul. Carburantul este inflamabil, vaporii sunt explozivi și pot cauza vătămări corporale sau deces.
• Nu respirați vaporii de carburant, se pot produce vătămări corporale. Asigurați-vă că fluxul de aer este suficient.
• Nu fumați în apropierea carburantului sau a motorului.
• Nu amplasați obiecte calde în apropierea carburantului sau a motorului.
• Nu adăugați carburant atunci când motorul este pornit.
• Asigurați-vă că motorul este rece înainte de a realimenta.
• Înainte de a realimenta, deschideți lent capacul rezervorului de carburant și eliberați cu atenție presiunea.
• Nu adăugați carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.
• Strângeți până la capăt capacul rezervorului de carburant. Dacă acesta nu este strâns, există pericol de incendiu.
• Înainte de pornire, mutați produsul la o distanță de minimum 3 m/10 ft față de poziția unde ați umplut rezervorul.
• Nu umpleți complet rezervorul de carburant. Căldura provoacă dilatarea carburantului. Păstrați un gol în partea de sus a rezervorului de carburant.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

Gazele de eșapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit

de periculos. Nu porniți motorul în interior sau în spații închise.

• Înainte de a efectua întreținerea produsului, opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie. La LB 246PI, scoateți și bateria.
• Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.
• Accesoriile și modificările aduse produsului care nu sunt autorizate de către producător pot provoca vătămări corporale grave sau fatale. Nu modificați produsul. Utilizați întotdeauna numai accesorii omologate de producător.
• Dacă întreținerea nu se efectuează corect și periodic, crește pericolul de vătămări corporale și de deteriorare a produsului.
• Efectuați numai operațiile de întreținere care se regăsesc în acest manual al proprietarului. Toate celelalte operații de service trebuie efectuate de către un agent de service autorizat Husqvarna.
• Solicitați unui agent de service autorizat Husqvarna să efectueze în mod regulat operații de service la produs.
• Înlocuiți piesele deteriorate, uzate sau defecte.

Asamblarea

Introducere

AVERTISMENT: Înainte de a asambla produsul, citiți capitolul privind siguranța. La LB 246PI, scoateți și bateria.

Pentru a asambla mânerul

1. Pliati capacul în față. (Fig. 22)
2. Strângeți complet butoanele din dreapta și stânga, și pliați mânerul în sus. (Fig. 23)
3. Puneți suportul în canelura de pe capacul de tăiere. (Fig. 24)
4. Atasați cele 2 opritoare care blochează suportul și mânerul. Apăsați-le complet în poziția corespunzătoare. (Fig. 25)

Notă: Există două opritoare, unul marcat cu H și unul marcat cu V. Puneți opritorul cu H pe partea dreaptă și opritorul cu V pe partea stângă.

ATENȚIE: NU utilizați produsul dacă cele 2 opritoare nu sunt atașate.

Reglarea înălțimii mânerului

1. Scoateți suportul mânerului de pe mânerul inferior. (Fig. 26)

a) Puneți suportul mânerului în orificiul superior (A) pentru a reduce înălțimea mânerului. b) Puneți suportul mânerului în orificiul inferior (B) pentru a crește înălțimea mânerului. (Fig. 27)

Funcționarea

Introducere

AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța.

Husqvarna Connect

Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.
• Informații despre produs și service și asistență pentru acesta.

Pentru a începe să utilizați Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe dispozitivul dvs. mobil.
2. Înregistrați-vă în aplicația Husqvarna Connect.
3. Urmați pașii cu instrucțiuni din aplicația Husqvarna Connect pentru a conecta și înregistra produsul.

Înainte de a utiliza

1. Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile.
2. Examinați echipamentul de tăiere și asigurați-vă că este corect montat și reglat. Consultați Pentru a examina echipamentul de tăiere la pagina 232.
3. Umpleți rezervorul de carburant. Consultați Alimentarea cu carburant la pagina 230.
4. Umpleți rezervorul de ulei și verificați nivelul uleiului. Consultați Pentru a verifica nivelul de ulei la pagina 233.

Alimentarea cu carburant

Dacă este disponibilă, folosiți benzină alchilată/curată cu emisii scăzute. Dacă benzina alchilată/curată cu emisii scăzute nu este disponibilă, folosiți benzină fără plumb sau benzină cu plumb de bună calitate, cu o cifră octanică nu mai mică de 90.

ATENȚIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON (87 AKI). Aceasta poate deteriora produsul.

1. Deschideți încet capacul rezervorului de carburant pentru a elibera presiunea.
2. Umpleți încet, cu o canistră de carburant. Dacă vărsați carburant, îndepărtați-l cu o cârpă și lăsați-l să se usuce.
3. Curățați suprafața din jurul capacului rezervorului de carburant.
4. Strangeți până la capăt capacul rezervorului de carburant. Dacă acesta nu este strâns, există pericol de incendiu.
5. Înainte de pornire, mutați produsul la o distanță de minimum 3 m (10 ft) față de poziția unde ați umplut rezervorul.

Pentru a seta înălțimea de tăiere

• Apăsați arborele în afară și mutați-l în poziția corectă pentru fiecare dintre cele 4 roți. (Fig. 28)

ATENȚIE: Nu setați o înălțime de tăiere prea scăzută. Cuțitele pot atinge solul dacă suprafața gazonului nu este plană.

Pentru a porni produsul

• La prima pornire a produsului, apăsați pe butonul de amorsare de 5 ori. La următoarea pornire a produsului, atunci când motorul este rece, apăsați pe butonul de amorsare de 3 ori.
• Cablul de alimentare a aprinderii trebuie să fie conectat la bujie.

Pornire manuală (LB 146P)

1. Stați în spatele produsului.
2. Țineți maneta frânei de motor lipită de mâner. (Fig. 29)
3. Țineți de snurul de pornire cu mâna dreaptă.
4. Trageți încet de snurul de pornire până ce simțiți o anumită rezistență.
5. Trageți cu forță pentru a porni motorul.

AVERTISMENT: Nu răsuciți cablul de pornire în jurul mâinii.

Pornire electrică (LB 246PI)

1. Asigurați-vă că bateria este activată și încărcată. Consultați pagina 233 pentru a porni bateria.
2. Conectați bateria la motor. (Fig. 30)
3. Împingeți inhibitorul de pornire în afară spre dreapta (A).
4. Trageți bara de pornire (B) spre mâner pentru a porni demarorul. Demarorul se oprește atunci când pornește motorul. (Fig. 31)

Pentru a opri produsul

• Pentru a opri motorul, eliberați maneta frânei de motor.

Pentru a scoate bateria

Pentru a împiedica pornirea accidentală a motorului, scoateți bateria la modelul LB 246PI atunci când produsul nu este în funcțiune.

1. Apăsați butoanele de blocare (A) și trageți bateria în afară. (Fig. 32)

Pentru a obține rezultate bune

Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită. - Nu tăiați niciodată mai mult de 1/2 din lungimea ierbii. Întâi, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar. Tăiați de fiecare dată în alte direcții, pentru a preveni formarea de dungi pe gazon.

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice operațiuni de întreținere, citiți și înțelegeți capitolul privind siguranța.

Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați

acestuia informații cu privire la cel mai apropiat agent de service.

Program de întreținere

AVERTISMENT: Când înclinați produsul, asigurați-vă că filtrul de aer a ajuns în partea de sus a produsului înclinat, nu lângă sol.

Intervalele de întreținere sunt calculate având în vedere utilizarea zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic.

Intreținerea Zilnic Săptămânal Lunar
Efectuati o inspectie generală X
Examinați nivalul uleiului X
Curățați produsul X
Examinați echipamentul de tăiere X
Examinați capacul de tăiere* X
Examinați maneta frânei de motor* X
Examinați bateria* X
Examinați amortizorul de zgomot* X
Examinați bujia X
Schimbați uleiul (prima dată după 5 h de Utilizare, apoi la fiecare 50 h de Utilizare)			X
Schimbați filtrul de aer (după 50 h de Utilizare) X
Examinați sistemul de alimentare cu carburant X

Pentru a efectua o inspecție generală

• Asigurați-vă că toate șuruburile și piulițele produsului sunt strânse.

Pentru a curăța produsul la exterior

• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.
• Asigurați-vă că priza de aer din partea superioară a motorului nu este înfundată.
• Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul.
• Dacă utilizați apă pentru a curăța produsul, nu stropiți direct către motor.

Pentru a curăța suprafața interioară a capacului de tăiere

1. Goliți rezervorul de carburant.
2. Așezați produsul pe o parte, cu amortizorul de zgomot în jos.

ATENȚIE: Dacă produsul este așezat cu filtrul de aer în jos, motorul se poate deteriora.

1. Spălați cu apă suprafața interioară a capacului de tăiere.

Pentru a examina echipamentul de tăiere

AVERTISMENT: Pentru a preveni pornirea accidentală, decuplați cablul de alimentare a aprinderii de la bujie.

AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuiți întotdeauna un echipament de tăiere deteriorat.
2. Observați cuțitul pentru a vedea dacă este deteriorat sau tocit.

Notă: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascuțe, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuiți cuțitul

deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită.

Pentru a înlocui lama

1. Blocați lama cu o bucată de lemn. (Fig. 33)
2. Scoateți bolțul cuțitului.
3. Demontați cuțitul.
4. Examinați suportul cuțitului și bolul acestuia pentru a vedea dacă există deteriorări.
5. Examinați arborele motorului pentru a vă asigura că nu s-a îndoit.
6. Când montați un cuțit nou, îndreptați capetele oblice ale cuțitului în direcția capacului de tăiere. (Fig. 34)
7. Asigurați-vă de alinierea cuțitului cu centrul arborelui motorului.
8. Blocați lama cu o bucată de lemn. Montați șaiba elastică și strângeți bolțul și șaiba la un cuplu de 35-40 Nm. (Fig. 35)
9. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește liber.

AVERTISMENT: Purtați mănuși de protecție rezistente. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Porniți produsul pentru a efectua un test al cuțitului. Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare.

Pentru a verifica nivelul de ulei

ATENȚIE: Un nivel de ulei prea redus poate deteriora motorul. Efectuați o verificare a nivelului de ulei înainte să porniți produsul.

1. Așezați produsul pe teren drept.
2. Scoateți bușonul rezervorului cu joja atașată.
3. Curățați joja de ulei.
4. Introduceți joja complet în rezervorul de ulei pentru o înregistrare corectă a nivelului de ulei.
5. Scoateți joja.
6. Examinați nivelul de ulei de pe joja.
7. Dacă nivelul uleiului este scăzut, alimentați cu ulei de motor și verificați din nou nivelul.

Înlocuirea uleiului de motor

AVERTISMENT: Imediat după oprirea motorului, uleiul de motor este foarte fierbinte. Lăsați motorul să se răcească înainte de a goli de ulei. Dacă uleiul de motor intră în contact cu pielea, curățați cu apă și săpun.

1. Utilizați produsul până când rezervorul de carburant se golește.
2. Scoateți cablul de alimentare a aprinderii din bujie.
3. Scoateți bușonul rezervorului de ulei.
4. Amplasați sub produs un recipient în care să colectați uleiul de motor.
5. Înclinați produsul pentru a scurge uleiul de motor din rezervorul de ulei.
6. Umpleți cu ulei de motor proaspăt și de tipul recomandat în Date tehnice la pagina 235.
7. Verificați nivelul de ulei. Consultați Pentru a verifica nivelul de ulei la pagina 233.

Baterie (LB 246PI)

AVERTISMENT: O baterie defectă diminuează garanția produsului. Utilizați întotdeauna o baterie omologată de producător.

Bateria este sursa de energie pentru pornirea electrică și constituie un dispozitiv de siguranță care împiedică pornirea accidentală. Scoateți bateria atunci când nu utilizați produsul și când îl lăsați nesupravegheat.

Pentru a porni bateria

Trebuie să porniți bateria înainte de prima utilizare.

1. Introduceți bateria în încărcător; consultați Încărcarea bateriei la pagina 233.
2. Așteptați până când se aprinde cel puțin 1 lampă verde, aproximativ 10 secunde.
3. Conectați bateria la motor; consultați Pornire electrică (LB 246PI) la pagina 231.

Încărcarea bateriei

Dacă numai 1 lampă indicatoare de pe baterie este aprinsă sau nu este aprinsă niciuna, este necesară încărcarea bateriei. O baterie descărcată se încarcă complet în 1 oră. Încărcarea pe perioade mai scurte nu deteriorează bateria.

1. Introduceți bateria în încărcătorul aferent. (Fig. 36)
2. Conectați încărcătorul de baterie la o priză de 220V, 50Hz.

Starea încărcării bateriei

Afşajul LED de pe baterie	Stare
LED-ul 1 se aprinde intermitent 0%-25%
LED-ul 1 este aprins, LED-ul 2 se aprinde intermitent	25%-50%
LED-urile 1 Şi 2 sunt aprinse, LED-ul 3 se aprinde intermitent	50%-75%
LED-urile 1, 2 Şi 3 sunt aprinse, LED-ul 4 se aprinde intermitent	75%-100%
Afişajul LED de pe baterie Stare
LED-urile 1, 2, 3 Şi 4 sunt aprinse期内
cată com- plet

Lampa indicatorare de pe incărcătorul de baterie	Stare
Lumină roșie constantă Bateria se incarcă	Bateria se prea caldăși va începe să se incarce atunci că temperatura va fi corectă
Lumină roșie intermitentă Bateria este prea caldăși va începe să se incarce atunci că temperatura va fi corectă	Bateria este complet în-cărcata
Lumină verde constantă Bateria este complet în-cărcata	Bateria este deterioratași trebuie înlocuită

Pentru a curăța filtrul de aer

1. Îndepărtați capacul filtrului de aer și scoateți filtrul.
2. Loviți filtrul de o suprafață plană pentru a desprinde particulele.

ATENȚIE: Nu folosiți solvenți sau aer comprimat pentru a curăța filtrul de aer.

1. Montați filtrul de aer înapoi. Asigurați-vă că filtrul de aer se etanșează pe suportul filtrului de aer.
2. Montați la loc capacul filtrului de aer.

Notă: Un filtru de aer aflat în uz timp îndelungat nu poate fi curățat complet. Înlocuiți filtrul de aer la intervale regulate. Întotdeauna înlocuiți un filtru de aer deteriorat.

Pentru a verifica bujia

ATENȚIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turație de mers în gol.
• Pentru a reduce riscul prezenței materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni:

a) Asigurați-vă că turația de mers în gol este corect reglată. b) Asigurați-vă că amestecul este corect. c) Asigurați-vă că filtrul de aer este curat.

Dacă bujia este murdară, curățați-o și asigurați-vă că distanța dintre electrozi este corectă, consultați Date tehnice la pagina 235 (Fig. 37).

• Înlocuiți bujia atunci când este necesar.

Pentru a examina sistemul de alimentare cu carburant

• Examinați bușonul rezervorului de carburant și garnitura bușonului rezervorului de carburant pentru a vă asigura că nu există deteriorări.
• Examinați furtunul de carburant pentru a vă asigura că nu există scurgeri. Dacă furtunul de carburant este deteriorat, trebuie înlocuit de către un agent de service.

Transportul, depozitarea și eliminarea

Transportul și depozitarea

• Pentru depozitarea și transportul produsului și al carburantului, asigurați-vă că nu există scurgeri și gaze. Scânteile sau flăcările deschise, de exemplu cele provenite de la dispozitive sau boilere electrice, pot cauza un incendiu. Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului. Goliți rezervorul de carburant și depozitați produsul pentru o perioadă lungă de timp. Eliminați carburantul într-o locație de eliminare autorizată. Fixați în siguranță produsul în timpul transportului pentru a preveni daunele și accidentele.
• Păstrați produsul într-o zonă restricționată pentru a preveni accesul copiilor sau al persoanelor neautorizate.
• Păstrați produsul într-un spațiu uscat și ferit de îngheț.

Dezafectarea

• Respectați cerințele de reciclare și reglementările locale aplicabile.
• Eliminați toate substanțele chimice, precum uleiul de motor sau antigelul, la un centru de service sau într-o locație de eliminare autorizată.
• Atunci când produsul nu mai este în uz, trimiteți-l la un distribuitor Husqvarna sau duceți-l într-o locație de reciclare.
• Eliminați bateria la un centru de service sau la un centru de colectare a bateriilor uzate.

Date tehnice

Date tehnice

	LB 146P LB 246PI
Motor
Marcă Briggs & Stratton Briggs & Stratton
Cilindree, cm3	140 150
Turație, rpm 2900 +/- 100 2900 +/- 100
Putere nominală de iesire motor, kW96	1,9 2.1
Sistem de aprindere
Bujia QC12YC QC12YC
Distanță întra electrozi, mm 0,5 0,5
Carburant și sistem de Ungere
Capacitate rezervor de carburant, litri 0,8 0,8
Capacitate rezervor de ulei, litri 0,5 0,5
Uleiul de motor97	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Greutate
Cu rezervaore goale, kg 19 21
Emisii de zgomot98
Nivel de putere acustică măsurat dB(A) 93 92
Nivel de putere acustică garantat LWA dB(A)	95 94
Niveluri de zgomot99
Nivel de presiune a sunetului la urechea operatorului, dB(A)	81 79
Niveluri de vibrații, ahveq100
Mâner, m/s2	4,6 4,6
Echipament de tăiere
Înălțime de tăiere, mm	35-70	35-70
Lățime de tăiere, mm 460 460
Cuțit Tocător 46 Tocător 46
Număr articol 5839740-10 5839740-10
Start
Demaror electric Nu Da
Baterie - Litiu-ion, 12 V/15,7 Wh

Declarație de conformitate CE

Declarație de conformitate CE

Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.:

[phone], declara cămașa pentru tuns gazonul

Husqvarna LB 146P și LB 246PI, începând cu numerele

de serie 2017xxxxxxxxx, respectă cerințele DIRECTIVEI CONSILIULUI:

· din 17 mai 2006 „referitoare la utilaje" 2006/42/CE · din 26 februarie 2014 „referitoare la compatibilitatea electromagnetică" 2014/30/UE · din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător" 2000/14/CE

Informațiile privind emisiile de zgomot sunt specificate în secțiunea Date tehnice.

Au fost aplicate următoarele standarde:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

În absența altor indicații, standardele menționate mai sus reprezintă cele mai recente versiuni publicate.

Organismul notificat: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala a emis rapoarte privind evaluarea conformității cu anexa VI la DIRECTIVA CONSILIULUI 2000/14/CE din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător".

Certificatele au numerele: 01/901/297, 01/901/299

Claes Losdal, manager dezvoltare/producție pentru grădină (reprezentant autorizat al Husqvarna AB și responsabil cu documentația tehnică)

Cuprins 243

Întreținere tehnică. 244

Transport, depozitare și eliminare. 247

Date tehnice. 248

Declarație de conformitate. 250

Descrierea produsului

Produsul este o mașină de tuns iarbă pe benzină, care utilizează un motor cu ardere internă pentru a tăia iarba.

Destinație

Produsul este destinat pentru tăierea ierbii în grădini private. Este interzisă utilizarea produsului pentru alte tipuri de lucrări.

Prezentarea produsului

(Fig. 1)

1. Mâner de frână / mâner de pornire (LB 246PI)
2. Mâner
3. Mânerul demarorului
4. HxKhy pyKoTka
5. Pbyar nperynnpOBKn BbICOTb CTpIXKN 6.KpbIkaOTBepCTnJa3aJIbKIMacna
6. JnyuHnteIb 8.Cbeua3axnraHna
7. TOnJIINBHyb6aK 10.Bo3nyhblnΦnIbTp
8. Khonka noqkaunbaiojo hacoca
9. Pexyuəa Deka
10. Hox 14.Пужиннашайба
11. BoTT HOKa
12. AkkymynapTOp, 3aunTHoe ycToPcTBo (LB 246PI)
13. OrpaHnUHTeJIb 3ayncKa (LB 246PI)
14. RykoBoDCTBo no 3KcNpyaTauu
