MANUALE UTENTE LB 146P HUSQVARNA

IT Manuale dell'operaatore

Para sustituir la cucilla

Trasporto, stoccaggio e smaltimento. 154

Dati tecnici 154

Dichiarazione di conformità CE. 156

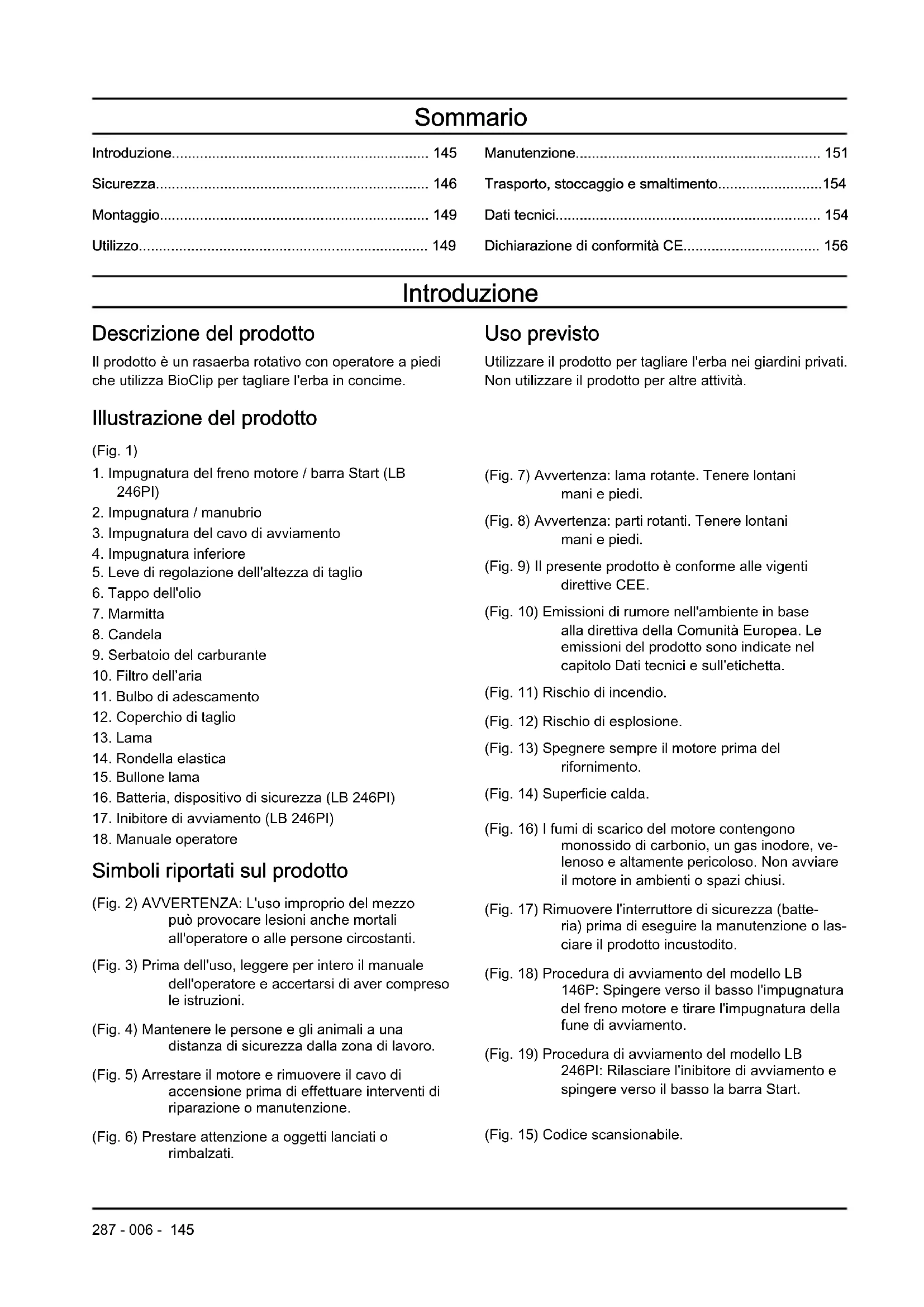

Introduzione

Descrizione del prodotto

Il prodotto è un rasaerba rotativo con operatore a piedi che utilizes BioClip per tagliare l'erba in concime.

Illustrazione del prodotto

(Fig. 1)

1. Impugnatura del freno motore / barra Start (LB 246PI)
2. Impugnatura / manubrio
3. Impugnatura del cavo di avviamento
4. Impugnatura inferiore
5. Leve di regolazione dell'altezza di taglio
6. Tappo dell'olio
7. Marmitta
8. Candela
9. Serbatoio del carburante
10. Filtrodell'aria
11. Bulbo di adescamento
12. Coperchio di taglio
13. Lama
14. Rondella elastica
15. Bullone lama
16. Batteria, dispositivo di sicurezza (LB 246PI)
17. Inibitore di avviamo (LB 246PI)
18. Manuale operatore

Simboli riportati sul prodotto

(Fig. 2) AVVERTENZA: L'uso improprio del mezzo cui provocare lesionianche mortali all'operatore o alle persone circostanti.
(Fig. 3) Prima dell'uso, leggere per intero il manuale dell'operaatore e accertarsi di aver compreso le istruzioni.
(Fig. 4) Mantenere le personne e gli animali a una distanza di sicurezza alla zona di lavoro.
(Fig. 5) Arrestare il motore e rimuovere il cavo di accensione prima di effettuare interventi di riparazione o manutenzione.
(Fig. 6) Prestare attenzione a oggetti lanciati o rimbalzati.

Uso previsto

Utilizzare il prodotto per tagliare l'erba nei giardini privati. Non utilizzato il prodotto per altre attività.

(Fig. 7) Avverenza: lama rotante. Tenere lontani mani e piedi.
(Fig. 8) Avvertenza: parti rotanti. Tenere lontani mani e piedi.
(Fig. 9) Il presente prodotto è conforme alle vigenti direttive CEE.
(Fig. 10) Emissioni di rumore nell'ambiente in base alla direttiva della Comunità Europea. Le emissioni del prodotto sono indicate nel capitolo Dati tecnici e sull'etichetta.
(Fig. 11) Rischio di incendio.
(Fig. 12) Rischio di esplosione.
(Fig. 13) Spagnere sempre il motore prima del rifornimento.
(Fig. 14) Superficie calda.
(Fig. 16) I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenos o altamente pericoloso. Non avviare il motore in ambienti o spazi chiusi.
(Fig. 17) Rimuovere l'interruttore di sicurezza (batteria) prima di eseguire la manutenzione o lasciare il prodotto incustodito.
(Fig. 18) Procedure di avviamento del modello LB 146P: Spingere verso il basso l'impugnatura del freno motore e tirare l'impugnatura della fune di avviamento.
(Fig. 19) Procedure di avviamento del modello LB 246PI: Rilasciare l'inibitore di avviamento e spingere verso il basso la barra Start.
(Fig. 15) Codice scansionabile.

Note: I restanti significi/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottener la certificazione in altre aree commerciali.

Emissioni Euro V

AVVERTENZA: La manomissione del motore rende nulla l'omologazione UE del prodotto.

Responsabilità del prodotto

Come indicato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo

responsabili per eventuali danni causati dal nostro prodotto se:

• Il prodotto viene riparato in modo errato.
• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.
• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.
• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente.

Sicurezza

Definizioni di sicurezza

Le avventenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operaatore o di passanti nel caso in cui le struzioni del manuale non vengano rispetto.

ATTENZIONE: Utilizzato se è presente un rischio di anni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispetto.

Note: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

Istruzioni di sicurezza generali

AVVERTENZA: Leggere le seguenti avvertenze prima diutilizzare il prodotto.

• Questo prodotto è pericoloso se utilizzato in maniera impropriaria o se non si presta attenzione. La mancata osservanza delle istruzioni di sicurezza può causare lesionianchefalli.
• Durante il funzionamento, quello prodotto genera un Campo elettromagnetico. Tale Campo più interferire, in alcuni casi, con persona portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesions gravi o mortali, i portatori di tali impianti devono consulfare il proprio medico e il produttore dell'impianto prima diutilizzato quello prodotto.

• Usare la massima cautela e il buon senso. Se non si è sicuri di come utilizzare il prodotto in una particolare situazione, fermarsi e rivolgersi al proprio rivenditore Husqvarna prima di continuare.

• Tenere presente che l'opercatore potra essere ritenuto responsablei di eventuali incidenti che coinvolgano altre persono o i loro beni.

• Tenere pulito il prodotto. Assicurarsi che sia possibile leggere chiaramente symboli e decalcomanie.
• Non consentire ad altre personne di utilizzato il prodotto se non si è sicuri che abbiano fatto e compreso il contentuto del Manuale dell'operatore.
• Non consentire ai bambini di utilizzato il prodotto.
• Tenere i bambini lontani dall'area di lavoro. É necessaria sempre la supervisione di un attività responsabile.
• Non permettere a chiunque non conosca le istruzioni di utilizzato il prodotto.
• Controllare sempre qualsiasi persona, dalle capità fisiche o mentali ridotte, che utilizzi il prodotto. è necessaria sempre la supervisione di un attività responsabile.
• Non utilizzato l'apparecchio quando si è stanchi, ammalati o molto effetto di alcohol, farmaci o medicinali. Essi potrebbero compromettere la vista, l'attenzione, il coordinamento e il giudizio.
• Se difettoso, non utilizzato il prodotto.
• Non modificare il prodotto né utilizzato nel caso in cui vi sia la possibilità che sia stato modificato da altri.

Sicurezza dell'area di lavoro

AVVERTENZA: Leggere le seguenti avvertenze prima diutilizzare il prodotto.

• Rimuovere oggetti quali rami, ramoscelli o pietre dall'area di lavoro prima di utilizzare il prodotto.
  Gli oggetti che urzano contro l'attrezzatura di taglio potrebbero essere proiettati e causare danni a cose e persone. Mantenere persona e animali a una distanza di sicurezza dal prodotto.

Non utilizzato mai il prodotto in condizioni meteorologiche avverse quali nebbia, pioggia, vento forte, freddo intenso e rischio di fulmini. L'uso del prodotto in condizioni meteorologiche avverse o in ambienti umidi è stancante. Condivioni meteorologiche avverse possono causare situazioni di pericolo quali superfici scivolose.
- Prestare attenzione a persona, cose e situazioni che possono impedire un utilizzo sicuro del prodotto.
- Prestare attenzione a ostacoli quali radici, pietre, ramoscelli, fossi e avvallamenti. L'erba alta può nascondere eventuali ostacoli.
- Tagliare l'erba in pendenza può risultare pericoloso. Non utilizzato il prodotto su terrelli con pendenze superiori a 15^ .
- Utilizzare il prodotto trasversalmente lungo i pendii. Non spostarsi seguendo tragitti verso l'alto e verso il basso.
- Prestare attenzione in prossimità di angoli e oggetti nascosti che potrebbero ostacolare la visuale.

Sicurezza sul lavoro

AVVERTENZA: Leggere le seguenti avvertenze prima diutilizzare il prodotto.

• Utilizzato il prodotto esclusivamente per tagliare il prato. Non è consentito utilizzato il prodotto per altri scopi.
• Usare sempre abbligiamo protettivo personale. Vedere Abbligiamo protettivo personale alla pagina 147.
• Assicurarsi di saper spegnere il motore rapidamente in caso di emergenza.
• Non avviare il motore in uno spazio chiuso o in prossimità di materiali infiammabili. I fumi di scarico del motore sono molto caldi e possono contentere scintille in grado di provocare incendi.
• Non azionare il prodottoswana prima aver montato correttamente la lama e tutti i coperchi. Una lama non correttamente fissata potrebbe allentarsi e causare lesioni personali.
• Assicurarsi che lalama non urti oggetti quali pietre e radici. Ciò potrebbe provocare danni alla lama e jegare l'albero motore. Un'asseiegato provoca forti vibrazioni e un alto rischio di allentamento della lama.
• Qualora la lama urti contro un oggett o all'insorgere di vibrazioni arrestare immediatamente il prodotto. Staccare il cavo di accensione alla candela. Verificare la presenza di eventuali danni al prodotto. Riparare eventuali danni o contattare un'officina autorizzata per far svolgere la riparazione.
• Non fissare l'impugnatura del freno motore in modo permanente al manubrio quando il motore è avviato.

• Posizionare il prodotto su una superficie piana e stabile e avviarlo. Assicurarsi che la lama non venga a fatto con il terreno o con altri oggetti.

• Collocarsi sempre posteriormente al prodotto quando lo si utilizza.

• Consentire a tutte le ruote di restare a contatto con il suolo e tenere le 2 mani sull'impugnatura quando si aziona il prodotto. Tenere mani e piedi lontani dalle lame rotanti.
  Non ribaltare il prodotto a motore acceso.
• Prestareattenzione quandosi tira il prodotto versodi se.
• Non sollevare mai il prodotto a motore avviato. Se si deve sollevare il prodotto, arrestare innanzitutto il motore e scollegare il cavo di accensione alla candela.
• Non camminare all'indietro quando si utilizes il prodotto.
• Arrestare il motore quando siattraversano zone prived'erba quali vialetti in ghiaia, pietra e asfalto.
• Non correre con il prodotto quando il motore è accesso. Camminare sempre durante l'utilizzo del prodotto.
• Specnere il motore prima di apportare qualsiasi modifica all'altezza di taglio. Non effettuare mai regolazioni a motore acceso.
• Non perdere mai di vista il prodotto quando il motore è acceso. Arrestare il motore e assicurarsi che l'attrezzatura di taglio non giri.

Istruzioni di sicurezza per il funzionamento

Abbigliamento protettivo personale

AVVERTENZA: Leggere le seguenti avvertenze prima diutilizzare il prodotto.

• L'uso di abbigliamento protettivo personale non elimina il rischio di lesions, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.
• Utilizzare protezioni per le orecchie se il livello di rumore è superiore a 85 dB.
• Utilizzare robusti stivali o scarpe antiscivolo. Non utilizzare il prodotto con calzature aperte o a piedi nudi.
• Utilizzare pantaloni lunghi di tessuto pesante.
• Indossare guanti protettivi ove necessario, ad esempio per montare, ispezionare o pulire l'attrezatura di taglio.

Dispositivi di sicurezza sul prodotto

AVVERTENZA: Leggere le seguenti avvertenze prima diutilizzare il prodotto.

• Non utilizzato un prodotto con dispositivi di sicurezza difettosi.

• Effettuare un controllo dei dispositivi di sicurezza con regolarità. Se i dispositivi di sicurezza sono difettosi, rivolgersi alla propria officina Husqvarna.

Controllo del coperchio di taglio

Il coperchio di taglio riduce le vibrazioni del prodotto e il rischio di ferirsi con la lama.
- Esaminare il coperchio di taglio per accertarsi che non presenti danni quali crepe.

Batteria (LB 246PI)

AVVERTENZA: Una batteria difettosa diminuisce la sicurezza del prodotto. Utilizzato sempre una batteria approvata dal produttore.

La batteria fornisce l'alimentazione all'avviamento elettrico ed è un dispositivo di sicurezza che impedisce l'avviamento accidentale. Rimuoverve la batteria quando non si usa il prodotto e quando lo si lascia incustodito.

Impugnatura del freno motore

L'impugnatura del freno motore arresta il motore.
Quando si rilascia l'impugnatura del freno motore, il motore si arresta.

Per ispezionare il freno motore, avviare il motore e quindi rilasciare l'impugnatura del freno motore. Se il motore non si arresta entro 3 secondi, far regolare il freno motore presso un'officina Husqvarna autorizzata.

(Fig. 20)

Inibitore di avviamento

Sul modello LB 246PI l'impugnatura del freno motore cui èsere utilizzataanche come barra Start per il motorino di avviamo. Effettuare un controlo dell'inibitore di avviamo per accertarsi che impedisce il funzionamento del motorino di avviamo.

1. Tirare la barra Start nella direzione del manubrio (B). L'inibitore dell'avviamento arresta il movimento.
2. Spingere l'inibitore dell'avviamento esternamente verso destra (A). (Fig. 21)
3. Rilasciare l'inibitore di avviamo e accertarsi che ritorni nella sua posizione iniziale.

Marmitta

La marmitta assicura il minimo livello acustico e allontana i fumi di scarico dall'opereatore.

Non utilizzare il prodotto se la marmitta è mancante o difettosa. Una marmitta difettosa aumento il livello acustico e il rischio di incendio.

AVVERTENZA: La marmitta si surriscalda durante e dopo l'uso e quando il motore funziona al regime minimo. Prestare

attenzione in prossimità di materiali inflammabili e/o fumi per evitare incendi.

Sicurezza nell'uso del carburante

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzato il prodotto.

• Non avviare il prodotto nel caso in cui vi sia carburante o olio motore su diesso. Rimuovere il carburante/olio indesiderato e lasciare che il prodotto si asciughi.
• In caso di perdite di carburante sugli indumenti,ambiarsi immediatamente.
• Il carburante non deve arrivare a contatto con il corpo, poiché più causare lesioni. In caso di contatto del carburante con il corpo, rimuoverlo con acqua e sapone.
• Non avviare il prodotto se il motore presenta una perdita. Esaminare regolarmente il motore per verificare la presenza di eventuali perdite.
• Prestare la massima attenzione con il carburante. Il carburante è infiammabile e i fumi sono esplosivi quando possono causare lesioni o morte.
• Non respirare i fumi del carburante perché possono causare lesioni. Accertarsi che ci sia un flusso d'aria sufficiente.
• Non fumare in prossimità del carburante o del motore.
  Non posizionare oggetti caldi in prossimita del carburante o del motore.
  Nonaggiungere carburante a motore acceso.
• Assicurarsi che il motore sia freddo prima di effettuare il rifornimento.
• Prima di effettuare il rifornimento, après lentamente il tappo del serbatoio del carburante e rilasciare la pressione con cautela.
• Nonaggiungere carburante al motore in un ambiente chiuso. Un flusso d'aria insufficiente cui causare lesioni o la morte dovute ad asfissia o al monossido di carbonio.
• Stringere completeness il tappo del serbatoio del carburante. Se il tappo del serbatoio carburante non è serrato, vi è il rischio di incendio.
• Prima dell'avviamento, spostare il prodotto di almeno 3m / 10 ft dal punto in cui è stato riempito il serbatoio del carburante.
• Non riempire completamente il serbatoio del carburante. Il calore provoca l'espansione del carburante. Lasciare dello spazio nella parte superiore del serbatoio del carburante.

Istruzioni di sicurezza per la manutenzione

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzato il prodotto.

• I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e altoamente pericoloso. Non avviare il motore in ambienti o spazi chiusi.
• Prima di eseguire la manutenzione del prodotto, arrestare il motore e rimuovere il cavo di accensione alla candela. Rimuovere la batteria ancche sul modello LB 246PI.

• Indossare guanti protettivi quando si esegue la manutenzione dell'attrezzzatura di taglio. La lama è molto affiliata e ci si poto ferire fácilmente.

• Accessori e modifiche apporte al prodotto che non siano stati approvati dal costruttore possocono causare infortuni gravi,anche fatali.Non apportare modifiche al prodotto. Utilizzare sempre accessori approvati dal produttore.

• Se la manutenzione non viene eseguita correttamente e con regolarità, aumento il rischio di lesioni personali e danni al prodotto.
• Eseguire esclusivamente gli interventi di manutenzione riportati nel presente manuale. Tutti gli altri interventi di manutenzione devono essere svolti da un'officina Husqvarna autorizzata.
• Rivolgersi a un'officina Husqvarna autorizzata per far svolgere regolarmente interventi di manutenzione sul prodotto.
• Sostituire le parti danneggiate, usurate o rotte.

Montaggio

Introduzione

AVVERTENZA: Prima di montare il prodotto, leggere il capitolo sulla sicurezza. Rimuovere la batteria ancche sul modello LB 246PI.

Per montare l'impugnatura

1. Piegare il manubrio in avanti. (Fig. 22)
2. Serrare completeness le manopole sul lato destro e sinistro e piegare l'impugnatura versus l'alto. (Fig. 23)
3. Inserire il fermo nella scanalatura sul coperchio di taglio. (Fig. 24)
4. Montare i due finecorsa che bloccano il fermo e l'impugnatura. Tenerli premuti completeness in posizione. (Fig. 25)

Nota: Sono presenti due finecorsa, uno contrassegnato con la lettera H e l'alto con la lettera

V. Montare il finecorsa con la lettera H sul lato destro e il finecorsa con la lettera V sul lato sinistro.

ATTENZIONE: Non utilizzare il prodotto se i 2 finecorsa non sono montati.

Regolazione dell'altezza dell'impugnatura

1. Rimuovere il supporto dall'impugnatura inferiore. (Fig. 26)

a) Inserire il supporto dell'impugnatura nel foro superiore (A) per ridurre l'altezza dell'impugnatura.
b) Inserire il supporto dell'impugnatura nel foro inferiore (B) per aumentare l'altezza dell'impugnatura. (Fig. 27)

Utilizzo

Introduzione

AVVERTENZA: Prima di utilizzato il prodotto, è necessario leggere e comprendere il capitolo relativo alla sicurezza.

Husqvarna Connect

Husqvarna Connect è un'app gratuite per i dispositivi mobili. L'app Husqvarna Connect fornisce funzioni estese per il prodotto Husqvarna:

• Informazioni aggintive sul prodotto.
• Dettagli, guida, parte del prodotto e manutenzione.

Primo utilizzo Husqvarna Connect

1. Scaricare l'app Husqvarna Connect sul proprio dispositivo mobile.
2. Registrarsi nell'app Husqvarna Connect.
3. Attenersi alle istruzioni dell'app Husqvarna Connect per collegare e registrarare il prodotto.

Prima diutilizzareil prodotto

1. Leggere il Manuale dell'operaatore conattenzione e accertarsi di averne compreso il contentuto.
2. Esaminare l'attrezzzatura di taglio per assicurarsi che sua correttamente collegata e regolata. Vedere Per controllare l'attrezzzatura di taglio alla pagina 152.
3. Riempire il serbatoio del carburante. Vedere Per il rifornimento del carburante alla pagina 150.
4. Riempire il serbatoio dell'olio ed effettuare il controllo del livello dell'olio. Vedere Per eseguire il controllo del livello dell'olio alla pagina 152.

Per il rifornimento del carburante

Se disponibile, utilizzato benzina alchilata/a basso livello di emissioni. Se non è disponibile benzina alchilata/a basso livello di emissioni, utilizzato una benzinaenza piombo di buona qualità o una benzina contente piombo con un numero di ottani non inferiore a 90.

ATTENZIONE: Non utilizzato mai benzina con un numero di ottani inferiore a 90 RON (87 AKI). Ciò può causare danni al prodotto.

1. Apire lentamente il tappo del serbatoio del carburante per rilasciare la pressione.
2. Riempire lentamente il serbatoio con una tanica di carburante. Se si versa del carburante, rimuoverlo con un panno e lasciare asciugare eventuali residui.
3. Pulire l'area intorno al tappo del serbatoio del carburante.
4. Stringere completeness il tappo del serbatoio del carburante. Se il tappo del serbatoio carburante non è serrato, vi è il rischio di incendio.
5. Prima dell'avviamento, spostare il prodotto di almeno 3m (10 ft) dal punto in cui è stato riempito il serbatoio del carburante.

Per impostare l'altezza di taglio

• Spingere l'albero versus l'esterno e spostarlo nella posizione corretta per ciascuna delle 4 ruote. (Fig. 28)

ATTENZIONE: Non impostare l'altezza di taglio troppo in basso. Se la superficie del prato non è piana, le lame sono urtare il terreno.

Per avviare il prodotto

• La prima volta che si avvia il prodotto, premere 5 volte il bulbo di adescamento. Quando si avvia il prodotto la volta seguente a motore freddo, premere il bulbo di adescamento per 3 volte.
• Accertarsi che il cavo di accensione sia collegato alla candela.

Avviamento manuale (LB 146P)

1. Collocarsi diaetro il prodotto.
2. Tenere l'impugnatura del freno motore contro il manubrio. (Fig. 29)
3. Tenere l'impugnatura della fune di avviamo con la mano destra.
4. Estrarre lentamente l'impugnatura della fune di avviamo fino a che non si avverte una leggera resistenza.
5. Tirare con forza per avviare il motore.

AVVERTENZA: Non avvolgere la fune di avviamo intorno alla mano.

Avviamento elettrico (LB 246PI)

1.Accertarsi che la batteria sia attivata e carica. Vedere Avviamento della batteria alla pagina 153
2. Collegare la batteria al motore. (Fig. 30)
3. Spingere l'inibitore di avviamento verso destra (A).
4. Tirare la barra di avviamento contro il manubrio per avviare il motorino di avviamento. Il motorino di avviamento si arresta quando il motore si avvia. (Fig. 31)

Arresto dell'unità

• Per spegnere il motore, rilasciare l'impugnatura del freno motore.

Per rimuovere la batteria

Per evitare l'avviamento accidentale del motore, rimuovere la batteria dal modello LB 246PI quando il prodotto non è in funzione.

1. Premere i pulsanti di bloccaggio (A) ed estrarre la batteria. (Fig. 32)

Per ottener un buon risultato

• Utilizzato sempre una lama ben affiliata. Una lama non tagliente fornisce un risultato irregulare e la superficie di taglio dell'erba ingiallisse. Una lama affiliata inoltre consuma minore energia di una lama affiliata.
• Non tagliare più di 13 dell'altezza dell'erba. Iniziare l'operazione di taglio impostando l'altezza di taglio su un livello alto. Esaminare il risultato e ridurre l'altezza di taglio al livello applicabile. Se l'erba è molto alta, procedere lentamente e tagliarla 2 volte, se necessario.
• Tagliare sempre in direzioni diverse per evitare il formarsi di strisce sul prato.

Manutenzione

Introduzione

AVVERTENZA: Prima di svolgere la manutenzione, leggere e comprendere il capitolo relativo alla sicurezza.

Per tutti gli interventi di assistenza e riparazione sul prodotto, è necessaria una formazione specifica. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l'assistenza. Se non avete acquistato il prodotto presso un rivenditore dotato di officina, informatevi sull'ubicazione della più vicina officina autorizzata.

Programma di manutenzione

verso l'alto sulla parte superiore del prodotto, e non verso il terreno.

ATTENZIONE: Per il modello LB 246PI, rimuovere sempre la batteria prima di eseguire la manutenzione, interventi di riparazioni o di pulire il prodotto.

Gli intervalli di manutenzione sono calcolati sulla base di un uso quotidiano del prodotto. Gli intervalli cambiano se il prodotto non viene usato quotidianamente.

Per gli interventi di manutenzione contrassegnati con il significato *, vedere le istruzioni in Dispositivi di sicurezza sul prodotto alla pagina 147.

AVVERTENZA: Quando si inclina il prodotto, assicurarsi che il filtrlo dell'aria sia rivolto

Manutenzione	Giornaliera	Una volta a settimana	Una volta al mese
Svolgere un'ispezione generale X
Controllare il livello dell'olio X
Pulire il prodotto X
Controllare l'attrezzatura di taglio X
Controllare il coperchio di taglio* X
Controllare l'impugnatura del freno motore* X
Controllare la batteria* X
Controllare la marmitta* X
Controllare la candela X
Cambiare l'olio (la primaolta dopo 5 ore, quando dopo anni 50 ore di funzionamento)			X
Cambiare il filtrodi dell'aria (dopo 50 ore di utilizzo) X
Esaminare il systemadi alimentazione X

Ispezione generale

• Controllare che tutti i dadi e le viti del prodotto siano serrati correttamente.

Per pulire esternamente il prodotto

• Utilizzare una spazzola per rimuovere foglie, erba e sporcizia.

• Assicurarsi che la presa d'aria nella parte superiore del motore non sua ostruita.

• Non utilizzato una lancia ad alta pressione per pulire il prodotto.

• Se si utilizes dell'acqua per pulire il prodotto, non versare l'acqua direttamente sul motore.

Per pulire la superficie interna del coperchio di taglio

1. Svuotare il serbatoio del carburante.
2. Collocare il prodotto su un lato con la marmitta rivolta verso il basso.

ATTENZIONE: Se il prodotto è stato collocato con il filtrò dell'aria rivolto verso il basso, il motore potrebbe danneggiarsi.

1. Lavare la superficie interna del coperchio di taglio con acqua.

Per controllare l'attrezzatura di taglio

AVVERTENZA: Per evitare l'avviamento accidentale del prodotto, rimuovere il cavo di accensione alla candela.

AVVERTENZA: Indossare quanti protettivi quando si esgue la manutenzione dell'attrezzatura di taglio. La lama è molto affiliata e ci si può ferire lavoramente.

1. Controllare l'attrezzatura di taglio per individuare danni o crepe. Sostituire sempre l'attrezzatura di taglio danneggiata.
2. Osservare la lama per controllare che non sia danneggiata o usurata.

Note: Dopo l'affilatura la lama deve essere bilanziata. Rivolgersi a un centro assistenza per l'affilatura, la sostuzione e il bilanciamento. Se si urta un ostacolo che provoca l'arresto del prodotto, sostuire la lama danneggiata. Il centro di assistenza cui valutare se la lama cui essere assere affilata o deve essere sostituita.

Per sostituire la lama

1. Bloccare la lama con un blocco di legno. (Fig. 33)
2. Rimuovere il bullone della lama.
3. Rimuovere la lama.
4. Esaminare il supporto e il bullone della lama per verificare la presenza di eventuali danni.
5. Esaminare l'albero motore per accertarsi che non sia piegato.
6. Quando si fissa la nuova lama, assicurarsi che le estremità inclinate della lama puntino in direzione del coperchio di taglio. (Fig. 34)
7. Assicurarsi che la lama sia allineata con il centro dell'albero motore.
8. Bloccare la lama con un blocco di legno. Inserire la rondella reggispinta e serrare il bullone e la rondella a una copbia di 35-40 Nm. (Fig. 35)
9. Girare manuallynte la lama per verificare che possa ruotare liberamente.

AVVERTENZA: Utilizzare dei quanti da lavoro spessi. La lama è molto agli e ci si può ferire lavoramente.

1. Avviare il prodotto per eseguire una prova della lama. Se la lama non è collegata correttamente, si

verificano delle vibrazioni nel prodotto o il risultato del taglio è insoddisfacente.

Per eseguire il controllo del livello dell'olio

ATTENZIONE: Se il livello dell'olio è troppo basso si possono verificare danni al motore. Controllare il livello dell'olio prima di avviare il prodotto.

1. Posizionare il prodotto su un terreno in piano.
2. Rimuovere il tappo del serbatoio dell'olio con l'annessa asta di livello.
3. Pulire l'olio dall'a st di livello.
4. Inserire l'asta di livello interamente all'interno del serbatoio dell'olio per avere un imagine corretta del livello dell'olio.
5. Rimuovere l'asta di livello.
6. Controllare il livello dell'olio sull'asta di livello.
7. Se il livello dell'olio è basso, rabboccare con olio motore ed eseguire nuovamente un controllo del livello dell'olio.

Cambio dell'olio motore

AVVERTENZA: L'olio motore è molto caldo subito dopo lo spegnimento del motore.
Lasciare che il motore si raffreddi prima di scaricare l'olio motore. Se si versa accidentally dell'olio motore sulla pelle, lavare con acqua e sapone.

1. Azionare il prodotto fino a quando il serbatoio carburante è vuoto.
2. Rimuovere il cavo di accensione alla candela.
3. Rimuovere il tappo del serbatoio dell'olio.
4. Posizionare un recipiente molto il prodotto per raccogliervi l'olio motore.
5. Inclinare il prodotto per scaricare l'olio motore dal serbatoio dell'olio.
6. Riempire con nuovo olio motore del tipo raccommando in Dati tecnici alla pagina 154
7. Eseguire il controllo del livello dell'olio. Vedere Per eseguire il controllo del livello dell'olio alla pagina 152.

Batteria (LB 246PI)

AVVERTENZA: Una batteria difettosa diminuisce la sicurezza del prodotto. Utilizzare sempre una batteria approvata dal produttore.

La batteria fornisce l'alimentazione all'avviamento elettrico ed è un dispositivo di sicurezza che impedisce

l'avviamo accidentale. Rimuovere la batteria quando non si usa il prodotto e quando lo si lascia incustodito.

Avviamento della batteria

È necessario avviare la batteria prima di utilizzarla per la prima volta.

1. Inserire la batteria nel caricabatterie fornito, vedere Per caricare la batteria alla pagina 153
2. Attendere che si accenda almeno 1 spia verde, circa 10 secondi.
3. Collegare la batteria al motore, vedere Avviamento elettrico (LB 246PI) alla pagina 150.

Per caricare la batteria

Se solo 1 o 0 spi e luminose della batteria sono accese, è necessario caricare la batteria. Una batteria scarica si ricarica completamente in 1 ora. Il caricamento per breve periodi di tempo non danneggia la batteria.

1. Inserire la batteria nel caricabatterie. (Fig. 36)
2. Collegare il caricabatteria a una presa di corrente, 220V,50Hz

Stato di carica della batteria

Display a LED della batteria	Stato
Il LED 1 lampeggia 0%-25%
LED 1 accesso, LED 2 lampeggia. 25%	-50%
LED 1, LED 2 accesi, LED 3 lampeggia.	50%-75%
LED 1, LED 2, LED 3 accesi, LED 4 lampeggia.	75%-100%
LED 1, LED 2, LED 3, LED 4 accesi Completa-mente carica

Spia sul caricabatteria Stato
Luce rossa fissa Ricarica in	corso della batteria
Luce rossa lampeggiante La	batteria è troppo calda e si avviere per la ricarica quando la temperatura sare è corretta
Luce verde fissa La batteria	è completa-mente carica
Luce rossa e verde lamp-eggiante	La batteria è danneggiata e delve essere sostituita

Per pulire il filtro dell'aria

1. Rimuovere il coperchio del filtro dell'aria e il filtro.
2. Scuotere il filtro contro una superficie pianaa per liberarlo dalle particelle.

ATTENZIONE: Non utilizzato solventi o aria compressa per pulire il filtro dell'aria.

1. Rimontare il filtro dell'aria. Assicurarsi che il filtro dell'aria sia correttamente a tenuta rispetto al portafiltro dell'aria.
2. Rimontare il coperchio del filtro dell'aria.

Note: Un filtro dell'aria utilizzato per un lungo periodo non cui quod assere pulito completeness. Sostituire il filtrato dell'aria a intervalli regolari. Sostituire sempre un filtrato dell'aria danneggiato.

Per esaminare la candela

ATTENZIONE: Usare candele originali o del tipo raccomandato. Un tipo di candela errato cui poto danneggiare il prodotto.

• Controllare la candela nel caso in cui il motore giri a Bassa potenza, risulti dificile da avviare o non funzioni correttamente al regime minimo.
• Per ridurre il rischio di accumulo di materiale superfluo sugli elettrodi delle candele, osservare le seguenti istruzioni:

a) Accertarsi che il regime minimo sia regolato correttamente.
b) Accertarsi che la miscela sia corretta.
c) Accertarsi che il filtro dell'aria sia pulito.

• Se la candela è incrostata, pulirla e controllare che la distance tra gli elettrodi sia corretta; videere Dati tecnici alla pagina 154. (Fig. 37)
  Sostituire la candela secondo necessita.

Per controllare il sistema di alimentazione

• Esaminare il tappo del serbatoio del carburante e la relativa guarnizione di tenuta per verificare che non vi siano danni.
• Esaminare il tubo pescante per accertarsi che non presenti perdite. Se il tubo pescante è danneggiato, farlo sostituire presso un'officina.

Trasporto, stoccaggio e smaltimento

Trasporto e conservazione

• Per trasportare e conservare il prodotto e il carburante, accertarsi che non vi siano perdite o fumi. Scintille o fiamme aperte, provocate ad esempio da dispositivi elettrici o caldaie, posso sono innescare un incendio.
• Utilizzare sempre contentitori approvati per la conservazione e il trasporto del carburante.
• Svuotare il serbatoio del carburante prima di riporre il prodotto per un lungo periodo di tempo. Smaltire il carburante presso un apposto centro di smaltimento
• Fissare in sicurezza il prodotto durante il trasporto per evitare danni o incidenti.

• Conservare il prodotto in un'area chiusa a chiave per impedire l'accesso a bambini o persone non autorizzate.

• Conservare il prodotto in un luogo asciutto e al riparo dal gelo.

Smaltimento

• Rispettare le norme locali sul riciclaggio e le normative vigenti.
• Smaltire tutte le sostenze chimiche, quali olio motore o soluzione antigelo, presso un centro assistenza o un centro di smaltimento applicabili.
• Quando il prodotto non è più in uso, inviarlo a un rivenditore Husqvarna o smaltirlo presso un impianto di riciclo.
• Smaltire la batteria presso un'officina o un centro specializzato nello smaltimento delle batterie usate.

Dati tecnici

Dati tecnici

	LB 146P LB 246PI
Motore
Marchio Briggs & Stratton Briggs & Stratton
Cilindrata, cm3	140 150
Velocità, giri/min 2900 +/- 100 2900 +/- 100
Potenza nominale motore, kW61	1,9 2,1
Impianto di accensione
Candela QC12YC QC12YC
Distanza tra gli elettrodi, mm 0,5 0,5
Carburante e sistema di lubrificazione
Capacità serbatoio carburante, litri 0,8 0,8
Capacità serbatoio olio, litri 0,5 0,5
Olio motore62	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Peso
Con serbati vuoti, kg 19 21
Emissioni di rumore 63
Livello acustico, misurato dB(A) 93 92
Livello acustico, garantito LWA dB(A) 95 94
Livelli di rumorosità 64
Livello di pressione acustica all'orecchio dell'operatore, dB(A)	81 79
Livelli di vibrazioni, \( a_{hveq} \)\( ^{65} \)
Impugnatura, \( m/s^2 \)	4,6 4,6
Attrezzatura di taglio
Altezza di taglio, mm 35-70 35-70
Larghezza di taglio, mm 460 460
Lama Trinciasiepi 46 Trinciasiepi 46
Codice articolo 5839740-10 5839740-10
Start
Dispositivo di avviamento elettrico No Si
Batteria	-	loni di litio, 12V/15,7Wh

Dichiarazione CE di conformità

Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: [phone], dichiara che i Husqvarna rasaerba LB 146P e LB 246PI a partire dai numero di serie 2017xxxxxx sono conformi alle norme previste nella DIRITTIVA DEL CONSIGLIO:

del 17 maggio 2006 "sulle machine" 2006/42/CE
del 26 febbraio 2014 "sulla compatibilità elettromagnetica" 2014/30/UE
- dell'8 maggio 2000 "sull'emissione di rumore nell'ambiente" 2000/14/CE

Per informazioni sulle emissioni acustiche, consultare i Dati tecnici.

Sono state applicate le seguenti norme:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Se non diversamente specificato, le norme sopra elencate sono le ultime versioni pubblicate.

Organo competente: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala ha pubblicato rapporti relativi all'attestazione della conformità in base all'allegato VI della DIRETTIVA DEL CONSIGLIO dell'8 maggio 2000 "sull'emissione di rumore nell'ambiente" 2000/14/CE.

I certificati portano i numero: 01/901/297, 01/901/299

Claes Losdal, Responsabile sviluppo/Prodotti per il giardino (rappresente autorizzato per Husqvarna AB e responsabile della documentazione tecnica)

TURINYS

lvadas. 157

Suga. 158

Surinkimas. 161

Naudojimas. 161

Techniné prieziura 162

Ir piemeroi sadi standarti:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012
