Caractéristiques	Détails
Type de tondeuse	Tondeuse à gazon à propulsion manuelle
Largeur de coupe	46 cm
Hauteur de coupe	Réglable de 25 à 75 mm
Type de moteur	Moteur à essence 4 temps
Puissance du moteur	140 cc
Capacité du réservoir	0,8 litre
Poids	30 kg
Système de coupe	Collecte, mulching et éjection latérale
Utilisation	Idéale pour les jardins de taille moyenne
Maintenance	Vérification régulière de l'huile, nettoyage du filtre à air
Sécurité	Équipée d'un système de sécurité pour l'arrêt du moteur
Garantie	2 ans

FOIRE AUX QUESTIONS - LB 146P HUSQVARNA

Comment démarrer la tondeuse HUSQVARNA LB 146P ?

Pour démarrer la tondeuse, assurez-vous que le réservoir est rempli de carburant et que l'huile est à un niveau adéquat. Tirez sur le cordon de démarrage tout en appuyant sur le bouton de sécurité.

Que faire si la tondeuse ne démarre pas ?

Vérifiez le niveau de carburant, l'état de la bougie d'allumage et assurez-vous que le câble de la batterie est bien connecté. Si le problème persiste, consultez le manuel d'utilisation.

Comment régler la hauteur de coupe de la HUSQVARNA LB 146P ?

Utilisez le levier de réglage de hauteur situé près des roues arrière pour ajuster la hauteur de coupe. Il peut y avoir plusieurs positions selon la hauteur désirée.

Quelle est la capacité du réservoir de carburant de la tondeuse ?

La tondeuse HUSQVARNA LB 146P a une capacité de réservoir de carburant de 0,8 litre.

Comment entretenir la lame de la tondeuse ?

Vérifiez régulièrement l'état de la lame et affûtez-la si nécessaire. Pour un bon entretien, retirez la boue et l'herbe accumulées après chaque utilisation.

Quel type de carburant doit-on utiliser ?

Utilisez de l'essence sans plomb avec un indice d'octane d'au moins 87. Évitez d'utiliser des mélanges de carburant contenant de l'éthanol.

Comment stocker la tondeuse pendant l'hiver ?

Avant de stocker la tondeuse, videz le réservoir de carburant ou ajoutez un stabilisateur de carburant. Nettoyez la tondeuse et rangez-la dans un endroit sec.

Que faire si la tondeuse ne coupe pas bien ?

Assurez-vous que la lame est bien affûtée et qu'il n'y a pas d'herbe ou de débris bloquant la lame. Vérifiez également la hauteur de coupe et ajustez-la si nécessaire.

Y a-t-il une garantie pour la HUSQVARNA LB 146P ?

Oui, la tondeuse HUSQVARNA LB 146P est généralement couverte par une garantie de 2 ans, mais cela peut varier selon le revendeur. Veuillez consulter votre preuve d'achat.

Comment contacter le service client de HUSQVARNA ?

Vous pouvez contacter le service client de HUSQVARNA via leur site web officiel ou par téléphone. Les coordonnées exactes se trouvent dans le manuel d'utilisation.

MODE D'EMPLOI LB 146P HUSQVARNA

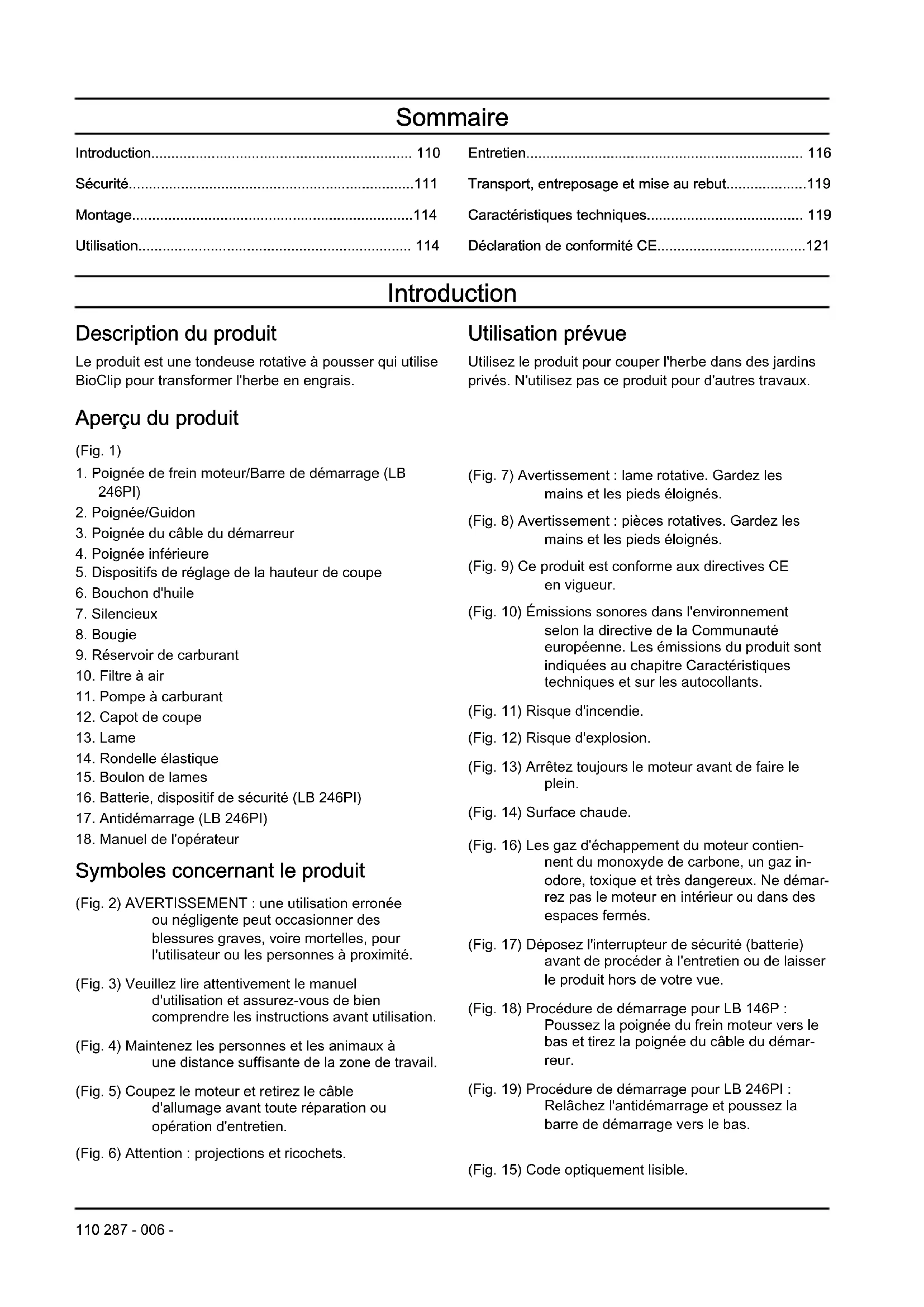

FR Manuel d'utilisation 110-121

Transport, entreposage et mise au rebut. 119

Montage. 114

Caracteristiques techniques. 119

Utilisation 114

Déclaration de conformité CE. 121

Introduction

Description du produit

Le produit est une tondeuse rotative à pousser qui utilise BioClip pour transformer l'herbe en engrais.

Utilisation prévue

Utilisez le produit pour couper l'herbe dans des jardins privés. N'utilisez pas ce produit pour d'autres travaux.

Aperçu du produit

(Fig. 1)

1. Poignée de frein moteur/Barre de démarrage (LB 246PI)
2. Poignée/Guidon
3. Poignée du cable du démarreur
4. Poignée inférieure
5. Dispositifs de réglage de la hauteur de coupe
6. Bouchon d'huile
7. Silencieux
8. Bougie
9. Réservoir de carburant
10. Filtre à air
11. Pompe à carburant
12. Capot de coupe
13. Lame
14. Rondelle élastique
15. Boulon de lames
16. Batterie, dispositif de sécurité (LB 246PI)
17. Antidémarrage (LB 246PI)
18. Manuel de l'opérateur

Symboles concernant le produit

(Fig. 2) AVENTISSEMENT: une utilisation erronée ou néligente peut occasionner des blessures graves, voir mortelles, pour l'utilisateur ou les personnes à proximité.
(Fig. 3) Veuillez dire attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions avant utilisation.
(Fig. 4) Maintenez les personnes et les animaux à une distance suffisante de la zone de travail.
(Fig. 5) Coupez le moteur et retirez le cable d'allumage avant toute réparation ou opération d'entretien.
(Fig. 6) Attention: projections et ricochets.

(Fig. 7) Avertissement : lame rotative. Gardez les mains et les pieds éloignés.
(Fig. 8) Avertissement : pièces rotatives. Gardez les mains et les pieds éloignés.
(Fig. 9) Ce produit est conforme aux directives CE en vigueur.
(Fig. 10) Émissions sonores dans l'environnement selon la directive de la Communauté française. Les émissions du produit sont indiquées au chapitre Caracteristiques techniques et sur les autocollants.
(Fig. 11) Risque d'incendie.
(Fig. 12) Risque d'explosion.
(Fig. 13) Arrêtez toujours le moteur avant de faire le plein.
(Fig. 14) Surface chaude.
(Fig. 16) Les gaz d'échévement du moteur contient du monoxyde de carbone, un gaz inodore, toxique et très dangereux. Ne démarrez pas le moteur en intérieur ou dans des espaces fermés.
(Fig. 17) Déposez l'interrupteur de sécurité (battery) avant de procéder à l'entretien ou de laisser le produit hors de votre vue.
(Fig. 18) Procedure de démarriage pour LB 146P: Poussez la poignée du frein moteur vers le bas et tirez la poignée du cable du démarreur.
(Fig. 19) Procedure de démarrage pour LB 246PI: Relâchez l'antidémarrage et poussez la barre de démarrage vers le bas.
(Fig. 15) Code optiquement lisible.

Remarque: Les autres symboles/autocollants présents sur le produit concernant des exigences de certification spécifique à d'autres zones commerciales.

Émissions Euro V

AVERTISSEMENT: toute alteration du moteur a pour effet d'annuler l'homologation de type UE de ce produit.

Responsabilité

Conformément à la loi sur la responsabilité du fait des produits, nous déclinons toute responsabilité pour tout dommage causé par notre produit si :

• le produit n'est pas correctement réparé ;
• le produit est réparé avec des pieces qui ne proviennent pas du fabricant ou qui ne sont pas homologuées par le fabricant;
• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas homologué par le fabricant;
• le produit n'est pas réparé par un centre d'entretien agréé ou par une autorité homologuee.

Sécurité

Définitions de sécurité

Des averissements, des recommendations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel.

AVERTISSEMENT: Symbole utilisé en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximité si les instructions du manuel ne sont pas respectées.

REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit, d'autres matériaux ou les environns si les instructions du manuel ne sont pas respectées.

Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

Instructions générales de sécurité

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Ce produit est dangereux s'il est utilisé de manière incorrecte ou imprudente. Des blessures graves ou mortelles peuvent se produire si vous ne respectez pas les instructions de sécurité.

• Ce produit génére un champ electromagnétique durant son fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants Médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser ce produit.

• Soyez toujours prudent et utilisez votre bon sens. Si vous ne savez pas comment faire fonctionner le produit dans une situation particulière, ne l'utilisez pas et contactez votre Husqvarna revendeur avant de poursuivre.

• N'oubliez pas que l'opérateur sera tenu responsable des accidents occasionnés à des tiers et à leurs biens.
• Maintenez le produit propre. Assurez-vous que vous pouvez dire clairément les averagements et les autocollants.
• Ne laïsez personne utiliser le produit avant d'avoir lu et compris le contenu du manuel de l'opérateur.
• Ne laïsez pas un enfant utiliser le produit.
• Maintenez les enfants éloignés de la zone de travail. Un adulte responsable doit êtreprésent à tout moment.
• Ne laïsez pas une personne utilisier le produit si elle ne connait pas les instructions.
• Surveillance constamment les personnes aux capacités physiques ou mentales réduites qui utilisent ce produit. Un adulte responsable doit êtreprésent à tout moment.
• N'utilisez jamais l'appareil si vous étés fatigué ou malade, ou si vous étés sous l'emprise d'alcool, de drogues ou de médicaments. Cela a un effet négatif sur votre vision, votre vigilance, votre coordination et votre jugement.
• N'utilise pas le produit si celui-ci est défectueux.
• Ne modifiez jamais le produit et ne l'utilise jamais s'il est susceptible d'avoir eté modifié par un tiers.

Sécurité dans l'espace de travail

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Retirez les objets tels que les branches, les brindilles et les pierres de la zone de travail avant d'utiliser le produit.
• Les objets heures l'équipement de coupe peuvent être éjectés et cause des blessures ou des dégats matériels. Maintenez les personnes aux alentours et les animaux à une distance suffisante du produit.
• N'utilisez jamais le produit par mauvais temps, par exemple en cas de brouillard, de pluie, de vent violent, de froid intense et de risque d'éclair. Utiliser le produit par mauvais temps ou dans des environnements humides est fatigant. Le mauvais temps peut donc restorer les conditions de travail dangereuses : des surfaces peuvent par exemple devenir glissantes.
• Identifiez les évventuels personnes, objets et situations susceptibles de nuire à la sécurité du fonctionnement du produit.
• Soyez attentif aux obstacles tels que les racines, les pierres, les brindilles, les fosses et les fossés. L'herbe haute peut cacher des obstacles.
• Il peut être dangereux de couper l'herbe sur des terrains en pente. N'utilisez pas le produit sur un sol dont la pente est supérieure à 15^ .
• Faites fonctionner le produit en travers de la courbe de la pente, jamais de haut en bas.
• Soyez prudent lorsque vous vous approchez decoins cachés et d'objets qui empêchent d'avoir une vue dégagée.

Sécurité du travail

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Utilisez le produit uniquement pour couper les pelouses. Il est interd it d'utiliser le produit pour d'autres travaux.
• Utilisez un équipement de protection personnelle. Reportez-vous à la section Equipement de protection individuelle à la page 112.
  Assurez-vous que vous savez arreter le moteur rapidement en cas d'urgence.
• Ne démarrez jamais le moteur dans un espace clos ou à proximité matérielles inflammables. Les gaz d'échévement du moteur sont très chauds et peuventContainir desétincelles pouvant provoquer un incendie.
• Faites fonctionner le produit uniquement si la lame et tous les couvercles sont fixés correctement. Une lame fixée de manière inadéquate risque de se détacher et de causeurs des blessures personnelles.
  Assurez-vous que la lame ne touche pas des objets tels que des pierres et des racines. Cela peut ne pas endommager la lame et tordre l'arbre du moteur. Un arbre tardu génére de fortes vibrations, il y a alors un risque important que la lame se détache.
• Arrétez immédiatement le produit s'il vibre ou bute sur un objet. Débranchez le cable d'allumage de la

bougie. Vérifiez que le produit n'est pas endommagé. Réparez les évventuels dommages ou demandez à un atelier spécialisé/agréé procédé aux réparations.

• N'attachez jamais la poignée de frein moteur en permanence à la poignée de commande quand le moteur est mis en marche.
• Placez le produit sur une surface stable et plane, puis lancez-le. Vérifiéez que la lame ne touche pas le sol ou tout autre object.
• Restez toujours dérivère le produit lorsqu'youe l'utilisez.
• Faites reposer toutes les roues sur le sol et conservez vos deux mains sur la poignée lorsque vous faites fonctionner le produit. Maintenez les mains et les pieds à distance des lames en rotation.
• N'inclinez pas le produit quand le moteur est mis en marche.
• Soyez prudent lorsque vous tirez le produit vers l'avant.
• Ne soulevez jamais le produit quand le moteur est mis en marche. Si vous devez soulever le produit, coupez d'abord le moteur et débranchez le cable d'allumage de la bougie.
• Ne marchez pas vers l'arrière lorsque vous utilisez le produit.
• Arrétez le moteur lorsqu vous vous déplacez à travers des zones exemples d'herbe, par exemple des chemins de gravier, de pierre ou d'asphalte.
• Ne courez pas lorsque vous utilisez le produit et que le moteur est mis en marche. Vous doivent toujours marcher lorsque vous utilisez le produit.
• Arrêtez le moteur avant de modifier la hauteur de coupe. N'effectuez jamais de réglages pendant que le moteur tourne.
• Ne quitterez jamais le produit des yeux pendant que le moteur tourne. Arrétez le moteur et assurez-vous que l'équipement de coupe ne tourne pas.

Consignes de sécurité pour le fonctionnement

Équipement de protection individuelle

AVERTISSEMENT: Lisez les instructions qui doivent avant d'utiliser le produit.

• L'équipment de protection individuel ne protège pas complètement des blessures, mais il diminue la gravité des blessures en cas d'accident. Faites appel à votre revendeur pour vous aider à selectionner l'équipment ajustat.
• Utilisez des protège-oreilles si le niveau sonore est supérieur à 85 dB.

• Portez des bottes ou chaussures antidérapantes à usage intensif. Ne portez pas de chaussures ouvertes et ne soyez pas pieds nous lorsque vous utilisez le produit.

• Utilisez des pantalons longs et épais.

• Portez des gants de protection en cas de besoin, par exemple lorsque vous fixez, examinez ou nettoyez l'équipement de coupe.

Dispositifs de sécurité sur le produit

AVERTISSEMENT: Lisez les instructions qui doivent avant d'utiliser le produit.

• N'utilisez pas un produit avec des dispositifs de sécurité défectueux.
• Contrôlez les dispositifs de sécurité régulierement. Si les dispositifs de sécurité sont défectueux, parlez-en à votre agent d'entretien Husqvarna.

Pour contrôler le capot de coupe

Le capot de coupe réduit les vibrations dans le produit et réduit le risque de blessures provoquées par la lame.
- Examinez le capot de coupe pour vous assurer qu'il ne présente pas de dommages tels que des fissures.

Batterie (LB 246PI)

AVERTISSEMENT: Une batterie défectueuse diminue la sécurité du produit. Utilisez always une batterie approvée par le fabricant.

La batterie est le dispositif qui donne la puissance au démarrage électrique. Elle est également un dispositif de sécurité qui empêche tout démarrage accidentel. Retirez la batterie lorsque vous n'utilise pas le produit ou si vous le laissez hors de votre vue.

Poignée de frein moteur

La poignée de freinage du moteur arrête le moteur.
Lorsque la poignée de frein moteur est relichée, le moteur s'arrête.

Pour inspector le frein du moteur, démarrez le moteur, puis relâchéz la poignée de freinage du moteur. Si le moteur ne s'arrête pas au bout de 3 secondes, demandez à un Husqvarna atelier spécialisé/agréé de régler le frein moteur.

(Fig. 20)

Antidémarrage

Sur le modele LB 246PI la poignee de frein moteur est également utilisée comme barre de démarrage pour le moteur du démarreur. Contrôlez l'antidémarrage afin de vous assurer qu'il empêche le fonctionnement du moteur du démarreur.

1. Tirez la barre de démarrage en direction du guidon (B). L'antidémarrage arrêté le mouvement.

2. Poussez l'antidémarrage vers la droite (A). (Fig. 21)

3. Relâchez l'anticémarrage et assurez-vous qu'il revient dans sa position initiale.

Silencieux

Le silencieux est donc pour réduire au maximum le niveau sonore et rejoeter les gaz d'éché+pement loin de l'utilisateur.

N'utilisez pas la machine si le silencieux est manquant ou defectieux. Un silencieux en mauvais etat augmente le niveau sonore et le risque d'incendie.

AVERTISSEMENT: Le silencieux devient très chaud pendant et après utilisation et lorsque le moteur fonctionne au régime de ralenti. Soyez vigilant à proximite des matériaux inflammables et/ou des fumées pour prévenir tout risque d'incendie.

Sécurité carburant

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Ne démarrez pas le produit si du carburant ou de l'huile moteur a été renversé(e) sur le produit. Essuyez le carburant/l'huile et attendez que le produit sèche.
• Si vous avez renversé du carburant sur vos vêtements, changez de vêtements immédiatement.
• Évitez tout contact de la peau avec le carburant. Le carburant peut cause des blessures. Si vous peu entre en contact avec le carburant, lavez les parties qui ont été en contact avec de l'eau et du savon.
• Ne démarrez pas le produit s'il y a une fuite de moteur. Vérifiez régulièrement s'il y a des fuites de moteur.
• Faites attention avec le carburant. Le carburant est inflammable et ses vapeurs sont explosives. Il peut causer des blessures graves, voir mortelles.
• Ne respirez pas les vapeurs de carburant, elles peuvent cause des blessures. Assurez-vous que la ventilation est suffisante.
• Ne fumez pas à proximé du carburant ou du moteur.
• Ne mettez pas d'objets chauds à proximé du carburant ou du moteur.
• N'ajoutez pas de carburant lorsque le moteur est allumé.
  Assurez-vous que le moteur est froid avant de faire le plein de carburant.
• Avant de faire le plein, ouvre le bouchon du réservoir de carburant lentement et relâchez la pression avec précaution.

• N'ajoutez pas de carburant au moteur dans un espace interieur. Un débit d'air insuffisant peut causeer des blessures graves, voir mortelles dues à une asphyxie ou au monoxyde de carbone.

• Serrez complètement le bouchon du réservoir de carburant. Si le bouchon du réservoir de carburant n'est pas serré, il y a un risque d'incendie.

• Déplacez le produit à un minimum de 3 m/10 ft de l'endroit où a été fait le plein de carburant avant de démarrer le produit.
• Ne replisssez pas entiement le réservoir de carburant. La chaleur entraîne la dilatation du carburant. Laissez un espace en haut du réservoir de carburant.

Consignes de sécurité pour l'entretien

AVERTISSEMENT: lisez les instructions qui suivent avant d'utiliser le produit.

• Les gaz d'échévement du moteur contiennent du monoxyde de carbone, un gaz inodore, toxique et très dangereux. Ne démarrez pas le moteur en interieur ou dans des espaces fermés.

• Avant de procéder à l'entretien du produit, arrêtez le moteur et débranchez le cable d'allumage de la bougie. Sur LB 246PI, retirez également la batterie.

• Utilisez des gants de protection lorsque vous procédez à l'entretien de l'équipment de coupe. La lame est très tranchante et des coupures peuvent survenir facilement.

• Les accessoires et les modifications apportées au produit qui ne sont pasapprovés par le fabricant peuvent causeer des blessures très graves,voire mortelles. Ne modifiez pas le produit. Utilisez always des accessoires qui sont approvés par le fabricant.
• Si l'entretien n'est pas effectué correctement et régulierement, le risque de blessures et d'endommagement du produit augmente.
• Effectuez uniquement les tâches d'entretien décrites dans leprésent manuel d'utilisation. Toutes les autres tâches d'entretien doivent être effectuees par un Husqvarna atelier spécialisé agreé.
• Demandez à un Husqvarna atelier spécialisé d'effectuer régulierement l'entretien du produit.
• Remplacez les pieces endommagées, usées ou cassées.

Montage

Introduction

AVERTISSEMENT: Avant d'installer le produit, consultez le chapitre sur la sécurité. Sur LB 246PI, retirez également la batterie.

Pour monter la poignée

1. Dépliez le guidon vers l'avant. (Fig. 22)
2. Serrez complètement les boutons sur les côts droits et gauche et dépliez la poignée vers le haut. (Fig. 23)
3. Placez l'etat dans la rainure du capot de coupe. (Fig. 24)
4. Fixez les 2 bloqueurs qui maintainnent l'étai et le guidon. Enforcez-les complètement en position. (Fig. 25)

Remarque: Il y a deux bloqueurs, l'un est identifié par la dette H et l'autre par la dette V. Placez le

bloqueur avec la dette H du côté droit et lebloqueur avec la dette V du côté gauche.

REMARQUE: N'utilisez pas ce produit si les 2 bloqueurs ne sont pas fixés.

Pour régler la hauteur de la poignée

1. Déposez la barre de poignée de la poignée inférieure. (Fig. 26)

a) Placez la barre de poignée dans le trou supérieur (A) pour diminuer la hauteur de la poignée.
b) Placez la barre de poignée dans le trou inférieur (B) pour augmenter la hauteur de la poignée. (Fig. 27)

Utilisation

Introduction

AVERTISSEMENT: Avant d'utiliser le produit, vous devez dire et comprendre le chapitre sur la sécurité.

Husqvarna Connect

Husqvarna Connect est une application gratuite pour votre apparéil mobile. L'application Husqvarna Connect offre des fonctions étendues à votre produit Husqvarna :

• Informations produit détaillées.
• Informations et aide sur les pieces et l'entretien du produit.

Pour commencer à utiliser Husqvarna Connect

1. Téléchargez l'application Husqvarna Connect sur votre apparéil mobile.
2. Enregistrez-vous sur l'application Husqvarna Connect.
3. Suivez les instructions de l'application Husqvarna Connect pour vous connecter et enregistrer le produit.

Avant d'utiliser le produit

1. Lisez attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions.
2. Examinez l'équipement de coupe pour vous assurer qu'il est bien fixé et régle. Consultez la section Pour inspector l'équipement de coupe à la page 117.
3. Remplissez le réservoir de carburant. Consultez la section Pour replir le réservoir de carburant à la page 115.
4. Remplissez le réservoir d'huile et contrôle le niveau d'huile. Consultez la section Pour contrôle le niveau d'huile à la page 117.

Pour replir le réservoir de carburant

Si cela est possible, utilisez de l'essence d'alkylate/ ecologique. Si vous ne pouvez pas vous procurer de l'essence d'alkylate/écologique, utilisez l'essence sans plomb deonne qualite ou d'essence dont le taux d'octane n'est pas inférieur a 90.

REMARQUE: N'utilise pas d'essence avec un indice d'octane inférieur à 90 RON (87 AKI). Cela peut endommager le produit.

1. Ouvrez lentement le couvercle du réservoir de carburant pour relacher la pression.
2. Remplissez lentement le réservoir à l'aide d'un bidon de carburant. Si vous renversez du carburant, essuyez-le à l'aide d'un chiffon et laisses le carburant restant sécher.
3. Essuyez le pourtour du bouchon du réservoir de carburant.
4. Serrez complètement le bouchon du réservoir de carburant. Si le bouchon du réservoir de carburant n'est pas serré, il y a un risque d'incendie.
5. Déplacez le produit à un minimum de 3 m (10 ft) de l'endroit où a été fait le plein de carburant avant de démarrer le produit.

Pour régler la hauteur de coupe

• Retirez la tige et placez-la dans la bonne position pour chacune des 4 roues. (Fig.28)

REMARQUE: La hauteur de coupe ne doit pas etre reglee trop bas. Les lames peuvent

toucher le sol si la surface de la pelouse n'est pas plane.

Pour démarrer le produit

• La première fois que vous mettez le produit en marche, appuyez 5 fois sur la poire d'amorçage. La prochaine fois que vous démarrez le produit lorsque le moteur est froid, appuyez 3 fois sur la poire d'amorçage.
  Assurez-vous que le cable d'allumage est branché sur la bougie.

Demarrage manuel (LB 146P)

1. Restez derrière le produit.
2. Tenez la poignée de freinage du moteur contre le guidon. (Fig. 29)
3. Tenez la poignée du cable du démarreur de votre main droite.
4. Tirez lentement sur le cable du démarreur jusqu'à ce que vous sentiez une certaine résistance.
5. Tirez avec force pour démarrer le moteur.

AVERTISSEMENT: N'enroulez pas le cable du démarreur autour de votre main.

Démarrage électrique (LB 246PI)

1. Assurez-vous que la batterie est activée et chargée. Consultez la section Pour démarrer la batterie à la page 118.
2. Fixez la batterie au moteur. (Fig. 30)
3. Poussez l'anticémarrage vers la droite (A).
4. Tirez la barre de démarrage (B) contre le guidon pour démarrer le moteur du démarreur. Le moteur du démarreur s'arrête lorsque le moteur est mis en marche. (Fig. 31)

Pour arrêté le produit

• Pour arreter le moteur, relâchez la poignée de freinage du moteur.

Pour retirer la batterie

Afin d'éviter tout démarrage accidentel du moteur, retirez la batterie sur le modele LB 246PI lorsque le produit n'est pas en fonctionnement.

1. Appuyez sur les boutons de blocage (A) et retirez la batterie. (Fig. 32)

Obtenir de bons résultats

• Utilisez toujours une lame correctement affuée. Une lame émoussée produit un résultat irrégulier et l'herbe jaunira à la surface de la coupe. De plus, une lame affuée consomme moins d'énergie qu'une lame émoussée.

• Ne coupe pas plus d'un tiers de la longueur de l'herbe. Coupe d'abord avec une hauteur de coupe élevée. Examinez le résultat et abaissez la hauteur de coupe à un niveau convenable. Si l'herbe est très longue, tondez lentement, et deux fois si nécessaire.

• Tondez toujours dans différentes directions afin d'eviter de faire des lignes dans la pelouse.

Entretien

Introduction

AVERTISSEMENT: Avant d'effectuer des travaux d'entretien, vous devez dire et comprendre le chapitre sur la sécurité.

Une formation spécifique est nécessaire pour effectuer tous les travaux d'entretien et de réparation du produit. Nous garantissons qu'il vous est possible d'obtenir des services de réparation et d'entretien effectuels par des professionnels. Si votre concessionnaire n'est pas un atelier spécialisé, demandez-lui des informations à propos de l'atelier spécialisé le plus proche.

Calendrier de maintenance

situé du côte relevé, et qu'il n'est pas appuyé contre le sol.

REMARQUE: Pour le modele LB 246PI, retirez toujours la batterie avant de procesder à l'entretien, la réparation ou le nettoyage du produit.

Les intervalles d'entretien sont calculés selon une utilisation quotidienne du produit. Les intervalles sont différents si le produit n'est pas utilisé tous les jours.

Pour les travaux d'entretien suivis d'un astérisque (*), consultez les instructions dans la section Dispositifs de sécurité sur le produit à la page 113.

AVERTISSEMENT: Lorsque vous inclinez le produit, assurez-vous que le filtré à air est

Entretien	Au quotidien	Toutes les semaines	Une fois par mois
Faites une inspection générale X
Inspectez le niveau d'huile X
Nettoyez le produit X
Inspectez l'équipment de coupe X
Inspectez le capot de coupe* X
Inspectez la poignée de freinage du moteur* X
Inspectez la batterie* X
Inspectez le silencieux* X
Inspectez la bougie X
Changez l'huile (la première fois après 5 h d'utilisation, puis toutes les 50 h d'utilisation)			X
Remplacez le filtré à air (après 50 h d'utilisation) X
Inspectez le système de carburant X

Pour faire une inspection générale

Assurez-vous que l'ensemble des vis et des écrous du produit sont correctement serrés.

Pour nettoyer la partie extérieure du produit

Utilisez une Brosse pour enlever les feuilles, l'herbe et la saleté.

Assurez-vous que la prise d'air sur le dessus du moteur n'est pas obstruée.
- N'utilisez pas de nettoyeur haute pression pour le nettoyage du produit.
- Si vous utilisez de l'eau pour nettoyer le produit, ne projetez jamais d'eau directement sur le moteur.

Pour nettoyer la surface interne du capot de coupe

1. Videz le réservoir de carburant.
2. Placez le produit sur le cotoé, silencieux vers le bas.

REMARQUE: Si le produit est posé avec le filtré à air vers le bas, le moteur peut être endommagé.

1. Lavez au jet la surface interieure du capot de coupe.

Pour inspector l'équipement de coupe

AVERTISSEMENT: Afin d'eviter tout démarrage accidentel, débranchez le cable d'allumage de la bougie.

AVERTISSEMENT: Utilisez des gants de protection lorsque vous procèdez à l'entretien de l'équipement de coupe. La lame est très tranchante et des coupures peuvent survenir facilement.

1. Inspectez l'equipement de coupe afin de détecter d'eventuels dommages ou fissures. Remplacez toujours un équipement de coupe endommagé.
2. Inspectez la lame pour voir si elle est endommagée ou émoussée.

Remarque: Il est nécessaire d'équilibrer la lame après l'avoir affutée. Demandez à un centre d'entretien d'affuter, de replacer et d'équilibre la lame. Si vous heurtez un obstacle qui entraîne l'arrêt du produit, replacez la lame endommagée. Demandez au centre d'entretien d'évaluer si la lame peut être affutée ou si elle doit être replacée.

Pour remplacer la lame

1. Bloquez la lame avec un bloc en bois. (Fig. 33)
2. Retirez le boulon de lame.
3. Retirez la lame.
4. Examinez le support de lame et le boulon de lame pour voir s'ils sont endommages.
5. Examinez l'arbre du moteur pour vous assurer qu'il n'est pas tordu.
6. Lorsque vous fixez la nouvelle lame, orientez le tranchant en direction du capot de coupe. (Fig. 34)

7. Assurez-vous que la lame est alignée par rapport au centre de l'arbre du moteur.

8. Bloquez la lame avec un bloc en bois. Fixez la rondelle dessort, puis serrez le boulon et la rondelle à un couple de 35-40 Nm. (Fig. 35)

9. Déplacez la lame à la main et vérifie qu'elle tourne librement.

AVERTISSEMENT: Utilisez des gants de travail écais. La lame est très tranchante et des coupures peuvent survenir facilement.

1. Démarrez le produit pour tester la lame. Si la lame n'est pas correctement fixée, le produit vibre ou le résultat de coupe n'est pas satisfaisant.

Pour contrôler le niveau d'huile

REMARQUE: Un niveau d'huile trop bas peut endommager le moteur. Contrôlez le niveau d'huile avant de démarrer le produit.

1. Placez le produit sur un sol plat.
2. Retirez le bouchon du réserve d'huile et la jauge qui y est attachée.
3. Nettoyez I'huile sur la jauge.
4. Insérez entièrement la jauge dans le réservoir d'huile pour connaître le veritable niveau d'huile.
5. Enlevez la jauge.
6. Inspectez le niveau d'huile sur la jauge.
7. Si le niveau d'huile est bas, faites l'appoint d'huile moteur et contrôle à nouveau le niveau d'huile.

Pour remplacer l'huile moteur

AVERTISSEMENT: L'huile moteur est très chaude juste après l'arrêt du moteur. Laissez le moteur refroidir avant de vidanger l'huile moteur. Si vous renversez de l'huile moteur sur votre peau, nettoyez avec de l'eau et du savon.

1. Faites fonctionner le produit jusqu'à ce que le réservoir de carburant soit vide.
2. Débranche le cable d'allumage de la bougie.
3. Retirez le bouchon du réservoir d'huile.
4. Placez un écipient sous le produit pour recueiller l'huile moteur.
5. Inclinez le produit pour vidanger l'huile moteur dans le réservoir d'huile.
6. Faites le plein avec de la nouvelle huile moteur du type recommendé dans Caracteristiques techniques à la page 119.
7. Contrôlez le niveau d'huile. Reportez-vous à la section Pour contrôler le niveau d'huile à la page 117.

Batterie (LB 246PI)

AVERTISSEMENT: Une batterie défectueuse diminue la sécurité du produit. Utilisez toujours une batterie approuvée par le fabricant.

La batterie est le dispositif qui donne la puissance au démarrage électrique. Elle est également un dispositif de sécurité qui empêche tout démarrage accidentel. Retirez la batterie lorsque vous n'utilise pas le produit ou si vous le laissez hors de votre vue.

Pour démarrer la batterie

Vou desvez demarrer la batterie avant la premiere utilisation.

1. Placez la batterie dans le chargeur fourni Pour charger la batterie à la page 118.
2. Patientez jusqu'à ce qu'un voyant vert au minimum s'allume, environ 10 secondes.
3. Fixez la batterie au moteur, consultez la section Demarrage electrique (LB 246PI) à la page 115.

Pour charger la batterie

Si seulement 1 voyant de la batterie s'allume ou si aucun voyageant ne s'allume, il est nécessaire de la charger. Une batterie vide se charge entierement en 1 heures. Si vous la chargez pendant une période plus courte, cela n'endommagera pas la batterie.

1. Placez la batterie dans le chargeur de batterie. (Fig. 36)
2. Branchez le chargeur de la batterie à une prise d'alimentation, 220 V, 50 Hz.

Etat de charge de la batterie

Écran à DEL sur la batterie	Statut
La DEL 1 clignote. 0 %-25 %
La DEL 1 est allumée, la DEL 2 clignote	25 %-50 %
Les DEL 1 et 2 sont allumées, la DEL 3 clignote.	50 %-75 %
Les DEL 1, 2 et 3 sont allumées, la DEL 4 clignote.	75 %-100 %
Les DEL 1, 2, 3 et 4 sont allumées Batterie complètement chargee

Voyant sur la station de la batterie	Statut
Lumière rouge fixe La batterie se charge

Voyant sur la station de la batterie	Statut
Lumière rouge clignotante	la batterie est trop chaude et commencerà se charger lorsqu'el tem- pérature sera correcte
Lumière verte fixe La batterie	ie est chargée à fond
Lumière rouge et verte clignotante	La batterie est endomma- gée et doit être replacée

Pour nettoyer le filtré à air

1. Retirez le couvercle du filtré à air et le filtré.
2. Frappez le filtrte contre une surface plane pour en faire tomber les particules.

REMARQUE: N'utilisez pas de solvant ni d'air comprime pour nettoyer le filtrre en papier.

1. Remettez le filtré à air en place. Veillez à assurer une bonne étanchéité entre le filtré à air et le support du filtré.
2. Remettez le couvercle de filtré à air en place.

Remarque: Un filtré à air ayant servi longtemps ne peut pas être complètement nettoyé. Remplacez le filtré à air à intervalles réguliers. Remplacez toujours un filtré à air endommagé.

Pour vérifier la bougie

REMARQUE: Utilisez toujours le type de bougie recommendé. Un type de bougie inadéquat peut endommager le produit.

• Inspectez la bougie si le moteur manque de puissance, n'est pas facile à démarrer ou ne fonctionne pas correctement lorsqu'il tourne au régime de ralenti.
• Afin de réduire le risque de matériel aux indésirables prêSENTS sur les électrodes de la bougie, procédez comme suit :

a) Assurez-vous que le régime de ralenti est correctement régle.
b) Assurez-vous que le mélange de carburant est correct.
c) Assurez-vous que le filtré à air est propre.

• Si la bougie est encrassée, nettoyez-la et vérifie que l'écartement des electrodes est correct; reportez-vous à la section Caracteristiques techniques à la page 119. (Fig. 37)
• Remplacez la bougie si nécessaire.

Pour examiner le système de carburant

• Examinez le couvercle du réservoir de carburant et le joint du couvercle du réservoir de carburant pour vous assurer qu'ils ne sont pas endommages.

• Examinez le tuyau à carburant pour vous assurer qu'il n'y a pas de fuite. Si le tuyau à carburant est endommagé, demande à un atelier spécialisé de le replacer.

Transport, entreprises et mise au rebut

Transport et stockage

• Pour le stocker et transporter le produit et le carburant, assurez-vous qu'il n'y a pas de fuite ou de vapeurs. Les étincelles ou les flammes nues produites par exemple par des apparciels électriques ou chaudières peuvent provoquer un incendie.
• Utilisez uniquement des recipients homologues pour le transport et le stockage de carburant.
• Videz le réservoir de carburant avant de remiser le produitpendant une longue période. Mettez le carburant au rebut dans une déchetterie appropriée
• Sécurisez le produit lors de son transport pour éviter tout dommage ou accident.

• Conservez le produit dans un endroit verrouillé afin que des enfants ou personnes qui ne sont pas autorisées à l'utiliser ne puissant pas y avoir accès.

• Conservez le produit dans un endroit sec et à l'abri du gel.

Mise au rebut

• Respectez les consignes locales de recyclage et la réglementation en vigueur.
• Mettez au rebut tous les produits chimiques, tels que l'huile moteur ou l'antigel, dans un centre d'entretien ou une déchetterie appropriée.
• Lorsque vous n'utilisez plus le produit, renvoyez-le à un Husqvarnaconcessionnaire ou mettez-le au rebut dans une déchetterie.
• Mettez la batterie au rebut dans un centre d'entretien ou dans un point de collecte de piles usages.

Caracteristiques techniques

Caracteristiques techniques

	LB 146P LB 246PI
Mateur
Marque Briggs & Stratton Briggs & Stratton
Cylindrée, cm3	140 150
Vitesse, tr/min. 2 900 +/-100 2 900 +/-100
Puisance nominale du moteur, kW46	1,9 2.1
Système d'allumage
Bougie QC12YC QC12YC
Écartement des électrodes, mm 0,5 0,5
Système de graissage/de carburant
Capacité du réservoir de carburant, litres 0,8 0,8
Contenance du réservoir d'huile, litres 0,5 0,5
Huile moteur47	SAE 30/SAE 10 W-30 SAE	30/SAE 10 W-30
Poids
Réservoirs vides, en kg 19 21
Émissions sonores48
Niveau de puissance sonore mesuré dB(A) 93 92
Niveau de puissance sonore, garantiet LWA dB(A) 95 94
Niveauux sonores49
Niveau de pression sonore à l'oreille de l'utilisateur, dB (A)	81 79
Niveauux vibration, aheq50
Poignée, m/s2	4,6 4,6
Équipement de coupe
Hauteur de coupe, en mm 35-70 35-70
Profondeur de coupe, en mm 460 460
Lame Mulcher 46 Mulcher 46
Références 5839740-10 5839740-10
Démarrage
Démarreur électrique Non Oui
Batterie	-	Li-lon, 12V/15,7 Wh

Déclaration de conformité CE

Déclaration de conformité CE

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suéde, tel.: [phone], déclarons que les tondeuses à gazon Husqvarna LB 146P et LB 246PI, portant les numérios de série 2017xxxxxx et supérieurs, sont conformes aux dispositions des DIRECTIVES DU CONSEIL :

·du 17 mai 2006 « relative aux machines » 2006/42/CE
- du 26 février 2014 « relative à la compatibilité electromagnetique » 2014/30/UE
- du 8 mai 2000 « relative aux émissions sonores dans l'environnement » 2000/14/CE

Pour toute information relative aux émissions sonores, veuillez consulter les caractéristiques techniques.

Les normes harmonisées suivantes ont été appliquées :

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Sauf mention contraire, les normes listedes ci-dessus sont les dernières versions publiées.

L'organisme notice: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala a publié des rapportes concernant l'évaluation de la conformité, selon l'annexe VI de la DIRECTIVE DU CONSEIL 2000/14/CE du 8 mai 2000 « relative aux émissions sonores dans le milieu environnant ».

Les certificates ont les numéroes : 01/901/297, 01/901/299

Claes Losdal, Directeur du développement/Articles de jardinage (Representant autorisé d'Husqvarna AB et responsable de la documentation technique)

Sadržaj

Uvod. 122

Odrzavanje. 127

Sigurnost. 123

Prijevoz, spremanje i zbrinjavanje. 130

Sastavljanje 126

Tehnicki podaci. 130

Rad. 126

Izjava o sukladnosti EC. 132

Uvod

Opis proizvoda

Proizvod je ručna rotacjska kosilica sa sustavom

BioClip za rezanje trave u gnojivo.

Namjena

Proizvod upotrebljavaje za rezanje trave u privatnim vrtovima. Proizvod nemojte koristiti za druge zadatke.

Pregled proizvoda

(SI. 1)

1. Kočna poluga motora / Poluga za uključivanje (LB 246PI)
2. Ručka / upravljac
3. Drska użeta startera
4. Donja ručka
5. Podesavači visine rezanja
6. Čep za ulje
7. Prigušivač
8. Svječica
9. Spremnik za gorivo
10. Filtar zraka
11. Pumpica za gorivo
12. Pokrov noza
13. Nož
14. Opruzna brtva
15. Vijak noza
16. Baterija, sigurnosni uredaj (LB 246PI)
17. BlokadaPokretanja(LB246PI)
18. Korisnicki priručnik

(SI. 8) Upozorenje: okretni dijelovi. Držite podalje šake i stopala.
(SI. 9) Ovaj proizvod u suglasnosti je s važecim direktivama EZ.
(SI. 10) Stvaranje buke u okolis u skladu s EZ direktivom. Emisije proizvoda navedene su u poglavlju s tehnickim podacima i na naljepnici.
(SI. 11) Opasnost od požara.
(SI. 12) Opasnost od eksplozije.
(SI. 13) Pijie ponovnog ulijevanja goriva obavezno zaustavite motor.
(SI. 14) Vruca povrsina.
(SI. 16) Ispušni plinovi iz motora sadrže uglijkov monoksid, vrlo opasan otrovni plin bez miris- sa. Proizvod nemojtePokretati u zatvorenom ili uskom prostoru.
(SI. 17) Uklonite sigurnosni prekidač (baterija) prije odrzavanja ili skladištenja proizvoda.
(SI. 18) Pokretanje za LB 146P: Kočnu polugu motora pritsinite prema dolje i povucite dršku užeta startera.
(SI. 19) PostupakPokretanja za LB 246PI: Otpustite blokaduPokretanja i pritisnite polugu zaPokretanje prema dolje.
(SI. 15) Kôd koji se moze skenirati.

Noradijumi par drošu darbu

Individualie aizsarglidzekli

Noradijumi par drošuapkopi

BRIDINAJUMS: Pirms sākat lietot izstradajumu, izlasiet talak izklastitas bridinajuma instrukcjjas.

ADVARSEL: Les de folgende advarslene fro du bruker produit.

ADVARSEL: Les de folgende advarslene fro du bruker produit.

Slik stopper du produitet

• Hvis du vil stoppe motoren, slipper du motorbremsehandtaket.

Slik fãr du et godt risultat

Slik lader du batteriet

Antes de utiliser o produits

Para limpar o produit externamente
