Ürün Tipi	Döner itmeli çim biçme makinesi
Marka	Husqvarna
Model	LB 146P
Motor	Briggs & Stratton, 140 cm³, 1,9 kW
Çalıştırma	Manuel (çekme kablolu)
Kesim Genişliği	460 mm
Kesim Yüksekliği	35-70 mm, 4 tekerlekten ayarlanabilir
Yakıt Deposu Kapasitesi	0,8 L
Yağ Deposu Kapasitesi	0,5 L
Önerilen Motor Yağı	SAE 30 veya SAE 10W-30
Buji	QC12YC, boşluk 0,5 mm
Ağırlık (boş depolar)	19 kg
Ölçülen Ses Gücü Seviyesi	93 dB(A)
Kulakta Ses Basıncı Seviyesi	81 dB(A)
Titreşim (tutamak)	4,6 m/s²
Kesim Sistemi	Biçme Bıçağı 46 (BioClip)
Bıçak Referansı	5839740-10
Kullanım Amacı	Özel bahçelerde çim biçme
Yakıt	Kurşunsuz benzin, minimum 90 RON
Güvenlik	Motor freni, kesim kapağı
Rutin Bakım	Temizlik, yağ kontrolü, bıçak bileme
Uygunluk	CE (2006/42/CE, 2014/30/UE, 2000/14/CE)

Sık sorulan sorular - LB 146P HUSQVARNA

LB 146P çim biçme makinesinin motor gücü nedir?

Briggs & Stratton motoru, 140 cm³, 1,9 kW nominal güç üretir.

Kesim yüksekliği nasıl ayarlanır?

Her tekerlekteki ayar çubuğunu çıkarın ve 35 ila 70 mm yükseklik elde etmek için 4 delikten birine yerleştirin.

Çim biçme makinesi nasıl çalıştırılır?

Motor freni tutamağını gidona doğru tutun, yakıt pompasını sıktıktan sonra marş kablosunu kuvvetle çekin.

Hangi tip motor yağı kullanılmalı?

SAE 30 veya SAE 10W-30 motor yağı kullanın (kapasite 0,5 L). Her kullanımdan önce seviyesini kontrol edin.

Çim biçme makinesi için hangi benzin kullanılmalı?

En az 90 RON (87 AKI) oktanlı kurşunsuz benzin kullanın. Alkilat benzin önerilir.

Kullanımdan sonra çim biçme makinesi nasıl temizlenir?

Dışını fırçayla temizleyin. Kapak içini, çim biçme makinesini egzoz aşağı bakacak şekilde eğerek su püskürtün. Suyu asla motora yöneltmeyin.

Bıçak nasıl değiştirilir?

Bıçağı bir tahta blokla bloke edin, cıvatayı çıkarın, kesme kenarı kapağa bakacak şekilde bıçağı değiştirin. Cıvatayı 35-40 Nm torkla sıkın.

Çim biçme makinesi anormal şekilde titrerse ne yapmalı?

Motoru hemen durdurun, bujiyi çıkarın ve bıçağı kontrol edin. Hasarlı veya dengesiz bir bıçak titreşime neden olabilir. Gerekirse değiştirin.

Çim biçme makinesi kışın nasıl saklanır?

Yakıt deposunu boşaltın, çim biçme makinesini temizleyin ve kuru, dondan korunan bir yerde saklayın. (Varsa) aküyü çıkarın.

LB 146P için yedek parçalar nerede bulunur?

Bir Husqvarna bayii veya yetkili servis ile iletişime geçin. Her zaman onaylı orijinal parçalar kullanın.

KULLANIM KILAVUZU LB 146P HUSQVARNA

AT Uyumluluk Bildirimi. 306

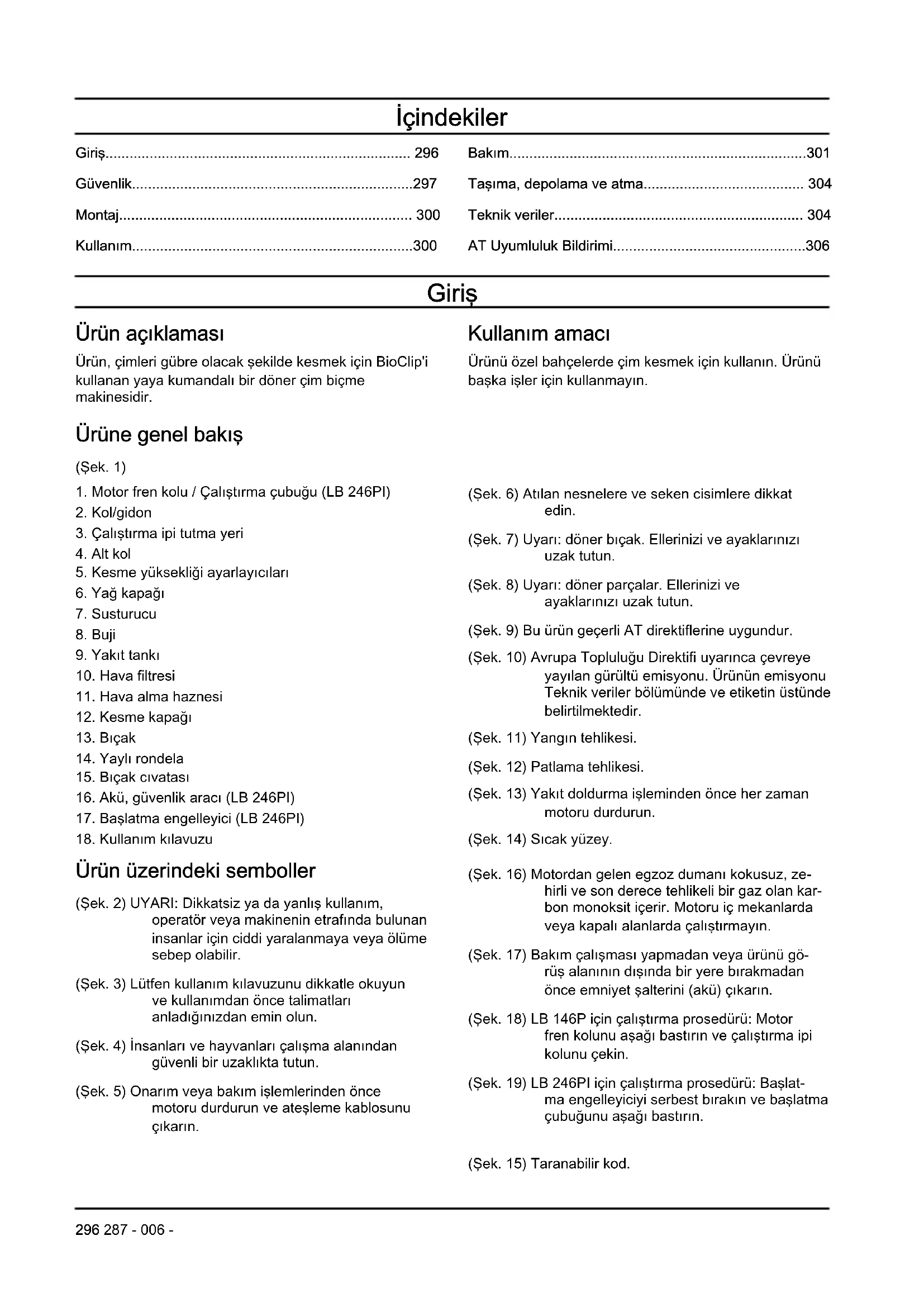

Giriş

Ürün açıklaması

Ürün, çimleri gübre olacak şekilde kesmek için BioClip'i kullanan, yaya kumandalı bir döner çim biçme makinesidir.

Kullanım amacı

Ürünü özel bahçelerde çim kesmek için kullanın. Ürünü başka işler için kullanmayın.

Ürüne genel bakış

(Şek. 1)

1. Motor fren kolu / Çalıştırma çubuğu (LB 246PI)
2. Kol/gidon
3. Çalıştırma ipi tutma yeri
4. Alt kol
5. Kesme yüksekliği ayarlayıcıları
6. Yağ kapağı
7. Susturucu
8. Buji
9. Yakıt tankı
10. Hava filtresi
11. Hava alma haznesi
12. Kesme kapağı
13. Bıçak
14. Yaylı rondela
15. Bıçak cıvatası
16. Akü, güvenlik aracı (LB 246PI)
17. Başlatma engelleyici (LB 246PI)
18. Kullanım kılavuzu

(Şek. 6) Atılan nesnelere ve seken cisimlere dikkat edin. (Şek. 7) Uyarı: döner bıçak. Ellerinizi ve ayaklarınızı uzak tutun. (Şek. 8) Uyarı: döner parçalar. Ellerinizi ve ayaklarınızı uzak tutun. (Şek. 9) Bu ürün geçerli AT direktiflerine uygundur. (Şek. 10) Avrupa Topluluğu Direktifi uyarınca çevreye yayılan gürültü emisyonu. Ürünün emisyonu Teknik veriler bölümünde ve etiketin üstünde belirtilmektedir. (Şek. 11) Yangın tehlikesi. (Şek. 12) Patlama tehlikesi. (Şek. 13) Yakıt doldurma işleminden önce her zaman motoru durdurun. (Şek. 14) Sıcak yüzey. (Şek. 16) Motordan gelen egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Motoru iç mekanlarda veya kapalı alanlarda çalıştırmayın. (Şek. 17) Bakım çalışması yapmadan veya ürünü görüş alanının dışında bir yere bırakmadan önce emniyet şalterini (akü) çıkarın. (Şek. 18) LB 146PI için çalıştırma prosedürü: Motor fren kolunu aşağı bastırın ve çalıştırma ipi kolunu çekin. (Şek. 19) LB 246PI için çalıştırma prosedürü: Başlatma engelleyiciyi serbest bırakın ve başlatma çubuğunu aşağı bastırın. (Şek. 15) Taranabilir kod.

Not: Ürünün üzerindeki diğer semboller/etiketler, diğer ticari alanların sertifikalandırma gereklilikleriyle ilgilidir.

Avrupa V Emisyonları

UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar.

Ürün sorumluluğu

Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,
• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,
• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,
• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz.

Güvenlik

Güvenlik tanımları

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır.

Genel güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.
• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden olabilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmaları önerilir. Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değilseniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.
• Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.
• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.
• Kullanım kılavuzunun içindekileri okuyup anladığından emin olmadan kimsenin ürünü kullanmasına izin vermeyin.
• Ürünü, bir çocuğun kullanmasına izin vermeyin.
• Çocukları çalışma alanından uzakta tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.
• Talimatlar hakkında bilgisi olmayan birinin ürünü kullanmasına izin vermeyin.
• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.
• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.
• Arızalıysa ürünü kullanmayın.
• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın.

Çalışma alanı güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanmadan önce çalışma alanındaki dal, çalı, çırpı ve taş gibi nesneleri alın.
• Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanlar ve hayvanlar üründen güvenli bir uzaklıkta tutun.
• Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında hiçbir zaman kullanmayın. Ürünü olumsuz hava koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir.
• Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin. Kök, taç, çalı çırpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir.
• Eğimli yerlerde çim kesmek tehlikeli olabilir. Ürünü 15°'den daha eğimli zeminlerde kullanmayın.
• Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.
• Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun.

Çalışma güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.
• Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfa: 298.
• Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.
• Ürünü hiçbir zaman kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın. Motordan çıkan egzoz dumanları sıcaktır ve yangın çıkmasına neden olabilecek kıvılcımlar içerebilir.
• Bıçakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan bıçak gevşeyerek yaralanmanıza neden olabilir.
• Bıçağın taş veya kök gibi nesnelere çarpmasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşim ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.
• Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Ateşleme kablosunu bujiden ayırın. Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın.
• Motor çalıştırıldığında motor fren kolunu hiçbir zaman sürekli olarak kola takmayın.
• Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.
• Ürünü çalıştırırken her zaman arkasında durun.
• Ürünü kullanırken: tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarınızı döner bıçaklardan uzakta tutun.
• Motor çalışırken ürünü yatırmayın.
• Ürünü arkaya doğru çekerken dikkatli olun.
• Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekirse önce motoru durdurun ve ateşleme kablosunu bujiden ayırın.
• Ürünü kullanırken arkaya doğru yürümeyin.
• Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.
• Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.
• Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.
• Motor çalışırken ürünün hiçbir zaman görüş alanından çıkmasına izin vermeyin. Motoru durdurun ve kesme donanımının dindiğinden emin olun.

Kullanım için güvenlik talimatları

Kişisel koruyucu ekipman

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın. Gürültü düzeyi 85 dB'den fazlaysa kulaklık koruma ekipmanı kullanın.
• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.
• Kalın, uzun pantolonlar giyin.
• Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın.

Ürünün üzerindeki güvenlik aletleri

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürün kullanmayın.
• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktanızla görün.

Kesme kapağını kontrol etme

Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır.

• Kesme kapağını, çatlak gibi hasarlar olmadığından emin olmak için inceleyin.

Akü (LB 246PI)

UYARI: Arızalı akü, ürünün güvenliğini azaltır. Her zaman üreticinin onayladığı bir akü kullanın.

Akü, elektrikle çalıştırmada güç sağlar ve kazara çalıştırmayı önleyen bir güvenlik aracıdır. Ürünü kullanmadığınızda veya göz önünden uzaklaştırdığınızda aküyü çıkarın.

Motor fren kolu

Motor fren kolu, motoru durdurur. Motor fren kolu bırakıldığında motor durur.

Motor freninde inceleme yapmak için motoru çalıştırıp motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı Husqvarna servis noktasına ayarlatın.

(Şek. 20)

Başlatma engelleyici

LB 246PI modelinde, motor fren kolu, marş motoru için bir başlatma çubuğu olarak da kullanılır. Marş motorunun çalışmasını engellediğinden emin olmak için başlatma engelleyiciyi kontrol edin.

1. Başlatma çubuğunu tutma çubuğu yönünde (B) çekin. Başlatma engelleyici, hareketi durdurur.
2. Başlatma engelleyiciyi sağa doğru dışa (A) çekin. (Şek. 21)
3. Başlatma engelleyiciyi serbest bırakın ve başlangıç konumuna geri döndüğünden emin olun.

Susturucu

Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanlarını operatörden uzağa gönderir.

Susturucu yoksa veya arızalıysa ürünü kullanmayın. Arızalı bir susturucu, gürültü düzeyini ve yangın riskini artırır.

UYARI: Susturucu kullanım sırasında, kullanım sonrasında ve motor rölantide çalışırken çok sıcak olur. Yangını önlemek için yanıcı malzemelerin ve/veya dumanların yakınında dikkatli olun.

Yakıt güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin.
• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.
• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.
• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.
• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanları patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.

Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun. Yakıtın veya motorun yakınında sigara içmeyin. - Yakıtın veya motorun yakınına sıcak nesneler koymayın. - Motor açıkken yakıt eklemeyin. Yakıtı yenilemeden önce motorun soğuduğundan emin olun. - Yakıt yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin. - Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir. - Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır. - Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m/10 ft uzağa taşıyın. Yakıt tankını tamamen doldurmayın. Isı yakıtın genleşmesine neden olur. Yakıt tankının üst kısmında boşluk bırakın.

Bakım için güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Motordan gelen egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Motoru iç mekanlarda veya kapalı alanlarda çalıştırmayın.
• Ürüne bakım yapmadan önce, motoru durdurun ve ateşleme kablosunu bujiden ayırın. LB 246PI modelinde, aküyü de çıkarın.
• Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.
• Üretici tarafından onaylanmayan aksesuarlar ve değişiklikler ciddi yaralanmaya veya ölüme neden olabilir. Ürünü değiştirmeyin. Her zaman üretici tarafından onaylanmış aksesuarlar kullanın.
• Bakım. Doğru bir şekilde ve düzenli olarak yapılmazsa yaralanma ve ürünün zarar görme riski artar.
• Yalnızca bu kullanım kılavuzunda açıklandığı şekilde bakım yapın. Tüm diğer servis işlemleri yetkili bir Husqvarna servis noktası tarafından yapılmalıdır.
• Yetkili bir Husqvarna servis noktasının ürüne düzenli olarak servis işlemi uygulamasını sağlayın.
• Hasarlı, aşınmış veya bozuk parçaları değiştirin.

Montaj

Giriş

UYARI: Ürünü monte etmeden önce, güvenlik bölümünü okuyun. LB 246PI modelinde, aküyü de çıkarın.

Kolun takılması

1. Tutma çubuğunu ileri katlayın. (Şek. 22)
2. Sağ ve sol taraftaki düğmeleri tamamen sıkın ve kolu yukarı katlayın. (Şek. 23)
3. Mandallı kesme kapağı üzerindeki oyuğa yerleştirin. (Şek. 24)
4. Mandallı ve kolu yerine sabitleyecek 2 durdurma parçasını takın. Parçaları yerine oturacak şekilde tamamen bastırın. (Şek. 25)

Not: Biri H, diğeri de V ile tanımlanmış iki adet durdurma parçası bulunmaktadır. Durdurma

parçalarını, H sağ tarafta ve V de sol tarafta olacak şekilde yerleştirin.

DİKKAT: 2 durdurma parçası takılı değilse ürünü çalıştırmayın.

Tutma yeri yüksekliğini ayarlama

1. Tutma yeri mesnedini alt tutma yerinden çıkarın. (Şek. 26)

a) Tutma yeri yüksekliğini azaltmak için tutma yeri mesnedini üst deliğe (A) yerleştirin. b) Tutma yeri yüksekliğini artırmak için tutma yeri mesnedini alt deliğe (B) yerleştirin. (Şek. 27)

Kullanım

Giriş

UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız.

Husqvarna Connect

Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar:

- Ayrıntılı ürün bilgileri. - Ürün parçaları ve servis hakkında bilgi ve yardım.

Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza indirin.
2. Husqvarna Connect uygulamasında kaydolun.
3. Ürünü bağlamak ve kaydettirmek için Husqvarna Connect uygulamasındaki talimatları izleyin.

Ürünü çalıştırmadan önce

1. Kullanım kılavuzunu dikkatle okuyun ve talimatları anladığınızdan emin olun.
2. Doğru bir şekilde takılıp ayarlandığından emin olmak için kesme donanımını inceleyin. Bkz. Kesme donanımını kontrol etme sayfa: 302.
3. Yakıt tankını doldurun. Bkz. Yakıt doldurma sayfa: 300.
4. Yağ tankını doldurun ve yağ seviyesini kontrol edin. Bkz. Yağ seviyesini kontrol etme sayfa: 303.

Yakıt doldurma

Varsa, düşük emisyonlu/alkilat benzin kullanın. Düşük emisyonlu/alkilat benzin yoksa kaliteli kurşunsuz benzin veya oktan sayısı 90'ın altında olmayan kurşunlu benzin kullanın.

DİKKAT: Oktan sayısı 90 RON (87 AKI) değerinin altında olan benzin kullanmayın. Bu, üründe hasara neden olabilir.

1. Basıncı tahliye etmek için yakıt tankı kapağını yavaşça açın.
2. Yakıt bidonuyla yavaşça doldurun. Yakıt dökerseniz bezle silin ve kalan yakıtı kurumaya bırakın.
3. Yakıt tankı kapağının çevresini temizleyin.
4. Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır.
5. Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m (10 ft) uzağa taşıyın.

Kesme yüksekliğini ayarlama

• Mili dışarı doğru bastırıp 4 tekerleğin her biri için doğru konuma kaydırın. (Şek. 28)

DİKKAT: Kesme yüksekliğini çok alçak ayarlamayın. Çimin yüzeyi düz değilse bıçaklar yere çarpabilir.

Ürünü çalıştırma

• Ürünü ilk kez çalıştırdığınızda hava alma haznesine 5 kez basın. Ürünü daha sonra motor soğukken tekrar çalıştırdığınızda hava alma haznesine 3 kez basın.
• Ateşleme kablosunun bujiye bağlandığından emin olun.

Manuel başlatma (LB 146P)

1. Ürünün arkasında durun.
2. Motor fren kolunu tutma çubuğunun karşısında tutun. (Şek. 29)
3. Çalıştırma ipinin kolunu sağ elinizle tutun.
4. Çalıştırma ipini bir miktar direnç hissedene kadar yavaşça çekin.
5. Motoru çalıştırmak için kuvvetlice çekin.

UYARI: Çalıştırma ipini elinize dolamayın.

Elektrikle çalıştırma (LB 246PI)

1. Akünün etkin ve şarj edilmiş olduğundan emin olun. Bkz. Aküyü çalıştırma sayfa: 303.
2. Aküyü motora takın. (Şek. 30)
3. Başlatma engelleyiciyi sağa doğru dışa (A) çekin.
4. Marş motorunu başlatmak için çalıştırma çubuğunu (B) gidona doğru çekin. Motor durduğunda marş motoru durur. (Şek. 31)

Ürünü durdurmak için

• Motoru durdurmak için motor fren kolunu serbest bırakın.

Aküyü çıkarma

Motorun kazara çalışmasını önlemek için LB 246PI modelinde ürünü kullanmadığınızda aküyü çıkarın.

1. Kilitleme düğmelerine (A) basın ve aküyü dışarı çekin. (Şek. 32)

İyi sonuç alma

Her zaman keskin bıçak kullanın. Kör bıçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin bıçak kör bıçaktan daha az güç kullanır. - Çim boyunun 1/3'ünden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin. Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin.

Bakım

Giriş

UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamanız gerekir.

Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin.

Bakım takvimi

UYARI: Ürünü yatırdığınızda hava filtresinin yatırılan ürünün üst kısmında olduğundan ve yere dönük olmadığından emin olun.

DİKKAT: LB 246PI modeli için ürün üzerinde bakım, onarım veya temizlik işi yapmadan önce aküyü her zaman çıkarın.

Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir.

• ile işaretli bakımlar için bkz. Ürünün üzerindeki Güvenlik aletleri sayfada: 298.

Bakım	Günlük	Haftalık olarak	Ayllık olarak
Genel inceleme yupma X
Yaq seviyesini inceleme X
Ürünü temizleme X
Kesme donanımını inceleme X
Kesme kapağını inceleme* X
Motor frem kolunu inceleme* X
Aküyü inceleme* X
Susturucuyu inceleme* X
Bujiyi inceleme X
Yağdehyişimi (ilk kullanımda 5 saatten sonra,[daha sonra her 50族自治<|im_start|>assistant kullanımda bir)			X
Hava filtresidehyişimi (her 50族自治<|im_start|>assistant kullanımda bir) X
Yakit sistemi ne inceleme X

Genel denetim yapma

• Ürünün üzerindeki tüm somun ve vidaların doğru şekilde sıkıldığından emin olun.

Ürünün dış kısmını temizleme

• Yaprak, çim ve kirleri gidermek için fırça kullanın.
• Motorun üst kısmındaki hava girişinin kapanmadığından emin olun.
• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.
• Ürünü temizlemek için su kullanıyorsanız, suyu doğrudan motorun üzerine akıtmayın.

Kesme kapağının iç yüzeyini temizleme

1. Yakıt tankını boşaltın.
2. Ürünü susturuculu yanı alta gelecek şekilde yerleştirin.

DİKKAT: Ürün hava filtresi alta gelecek şekilde yerleştirilirse motor hasar görebilir.

1. Kesme kapağının iç yüzeyini hortum kullanarak suyla yıkayın.

Kesme donanımını kontrol etme

UYARI: Kazara çalışmayı önlemek için ateşleme kablosunu bujiden ayırın.

UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.
2. Hasarlı veya kör olup olmadığını anlamak için bıçağa bakın.

Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğine veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın.

Bıçağı değiştirme

1. Bıçağı bir blokla kilitleyin. (Şek. 33)
2. Bıçak civatasını sökün.
3. Bıçağı çıkarın.
4. Bıçak desteğinde ve bıçak civatasında hasar olup olmadığını kontrol edin.
5. Motor milini bükülmediğinden emin olmak için inceleyin.
6. Yeni bıçak taktığınızda bıçağın açılı uçlarını kesme kapağı yönüne çevirin. (Şek. 34)
7. Bıçağın, motor milinin orta kısmına hizalandığından emin olun.
8. Bıçağı ahşap bir blokla kilitleyin. Yaylı rondelayı takıp civatayı ve rondelayı 35-40 Nm'lik torkla sıkın. (Şek. 35)
9. Bıçağı elle çevirerek döndürün ve serbestçe döndüğünden emin olun.

UYARI: Ağır hizmet tipi eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Bıçağı test etmek için ürünü çalıştırın. Bıçak düzgün takılmazsa üründe titreme olur veya kesme sonucu tatmin edici olmaz.

Yağ seviyesini kontrol etme

DİKKAT: Yağ seviyesinin çok düşük olması motora zarar verebilir. Ürünü çalıştırmadan önce yağ seviyesini kontrol edin.

1. Ürünü düz bir zemine koyun.
2. Takılı daldırma çubuk ölçekle yağ tankı kapağını çıkarın.
3. Yağ çubuğundaki yağı temizleyin.
4. Yağ seviyesini doğru bir şekilde belirtmesi için daldırma çubuk ölçeği tamamen yağ tankına sokun.
5. Daldırma çubuk ölçeği çıkarın.
6. Daldırma çubuk ölçekteki yağ seviyesini kontrol edin.
7. Yağ seviyesi düşükse motor yağı doldurun ve yağ seviyesini tekrar kontrol edin.

UYARI: Motor yağı, motor durdurulduktan hemen sonra çok sıcaktır. Motor yağını boşaltmadan önce motorun soğumasını bekleyin. Cildinize motor yağı dökülürse sabun ve suyla temizleyin.

1. Ürünü yakıt tankı boşalana kadar çalıştırın.
2. Ateşleme kablosunu bujiden çıkarın.
3. Yağ tankı kapağını çıkarın.
4. Ürünün altına (motor) yağını alacak bir kap yerleştirin.
5. Yağ tankındaki motor yağını akıtmak için ürünü eğin.
6. Teknik veriler sayfasında: 304 bölümünde tavsiye edilen tip yeni motor yağı doldurun.
7. Yağ seviyesini kontrol edin. Bkz. Yağ seviyesini kontrol etme sayfası: 303

Akü (LB 246PI)

UYARI: Arızalı akü ürünün güvenliğini azaltır. Her zaman üreticinin onayladığı bir akü kullanın.

Akü, elektrikle çalıştırmada güç sağlar ve kazara çalıştırmayı önleyen bir güvenlik aracıdır. Ürünü kullanmadığınızda veya görüş alanınızın dışında bıraktığınızda aküsünü çıkarın.

Aküyü çalıştırma

İlk kez kullanmadan önce aküyü çalıştırmanız gerekir.

1. Aküyü şarj istasyonuna yerleştirin. Aküyü şarj etme sayfası: 303 bölümüne bakın.
2. En az 1 yeşil lamba yanana kadar, yaklaşık 10 saniye bekleyin.
3. Aküyü motora takın, Elektrikle çalıştırma (LB 246PI) sayfada: 301 bölümüne bakın.

Aküyü şarj etme

Aküde yalnızca 1 veya 0 gösterge lambası yanarsa şarj edilmesi gerekir. Boş akü 1 saatte tam olarak şarj edilir. Daha kısa süreyle şarj etmek aküye zarar vermez.

1. Pili şarj cihazına yerleştirin. (Şek. 36)
2. Akü şarj istasyonunu 220 V, 50 Hz bir prize takın.

Akü şarjının durumu

Aküdeki LED ekran Durum
LED 1 yanıp&sınüyor %0-%25
LED 1 yanıyor, LED 2 yanıp&sınüyor %	25-%50
LED 1, LED 2 yanıyor, LED 3 yanıp&sınüyor	%50-%75
LED 1, LED 2, LED 3 yanıyor, LED 4 yanıp&sınüyor	%75-%100
LED 1, LED 2, LED 3, LED 4 yanıyor Tamamen dolu

Akü Şarj istasyonundaki gösterge lambası	Durum
Sabitkırmızı ilek Akü Şarj ediliyor
Yanıp)sonnen kırkınz ilek Aküçok sicalsır ve sica-kılı�能扭矩 olunduguundaşarj ilemi baslayacaktır
Sabit yesil ilek Akü tamamelen Şarj olmugas- tur
Yanıp)sonnen kırkınz veyesil ilek	Akü hasar gümüşür vedehyistirilmelidir

Hava filtresinin temizlenmesi

1. Hava filtresi kapağını ve filtreyi çıkarın.
2. Partiküllerin düşmesini sağlamak için filtreyi yüzey bir yüzeye vurun.

DİKKAT: Hava filtresini temizlemek için çözücü veya basınçlı hava kullanmayın.

1. Hava filtresini tekrar takın. Hava filtresinin hava filtresi tutucusuna tamamen oturduğundan emin olun.
2. Hava filtresi kapağını tekrar takın.

Not: Uzun süre kullanılan hava filtresi tamamen temizlenemez. Hava filtresini düzenli aralıklarla değiştirin. Hasar görmüş hava filtrelerini daima değiştirin.

DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin.
• Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun:

a) Rölanti hızının doğru ayarlandığından emin olun. b) Yakıt karışımının doğru olduğundan emin olun.

c) Hava filtresinin temiz olduğundan emin olun.

• Buji kirliyse temizleyin ve elektrot boşluğunun doğru olduğundan emin olun, bkz. Teknik veriler sayfa: 304. (Şek. 37)
• Gerekirse bujiyi değiştirin.

Yakıt sistemini kontrol etme

• Hasar olmadığından emin olmak için yakıt tankını açın ve yakıt tankı kapağının contasını inceleyin.
• Sızıntı olmadığından emin olmak için yakıt hortumunu inceleyin. Yakıt hortumu hasarlıysa bir servis noktasında değiştirilmesini sağlayın.

Taşıma, depolama ve atma

Taşıma ve saklama

• Ürün ile yakıtı taşımak ve saklamak için ısı veya duman olmadığından emin olun. Örneğin, elektrikli cihazlardan veya kazanlardan kaynaklanan kıvılcım veya açık alevler yangın çıkarabilir.
• Yakıtı taşımak ve saklamak için her zaman onaylı kaplar kullanın.
• Ürünü uzun bir süre için saklama yerine koymadan önce yakıt tankını boşaltın. Yakıtı uygun bir çöp atma merkezinde bertaraf edin.
• Hasar veya kaza olmasını önlemek için taşıma sırasında ürünü güvenli bir şekilde bağlayın.
• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.
• Ürünü kuru ve donmayan bir yerde tutun.

Atma

• Yerel geri dönüşüm gerekliliklerine ve geçerli düzenlemelere uyun.
• Motor yağı veya antifriz gibi tüm kimyasal maddeleri bir servis merkezinde ya da uygun çöp atma merkezinde bertaraf edin.
• Artık kullanılmadığında, ürünü bir Husqvarna yetkili satıcısına getirin veya geri dönüşüm merkezinde bertaraf edin.
• Aküyü bir servis noktasında veya kullanılmış aküler için çöp atma merkezinde bertaraf edin.

Teknik veriler

Teknik veriler

	LB 146P LB 246PI
Motor
Marka Briggs & Stratton Briggs & Stratton
Hacim, cm3	140 150
Hz, rpm 2900 +/- 100 2900 +/- 100
Nominal motor Çıkılış gücu, kW126	1,9 2.1
Ateşleme sistemi
Buji QC12YC QC12YC
Elektrot boşluğu, mm 0,5 0,5
Yakı ve yağlama sistemi
Yakı tankı kapasitesi, litre 0,8 0,8
Yağ tankı kapasitesi, litre 0,5 0,5
MotorWAY127	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Aşkılcık
Boş tanclarla birlikte, kg 19 21
Gürültü yaya ma128
SesGPCu seviyesi, ölcülműs dB (A) 93 92
SesGPCu seviyesi, LWA dB (A) garantili 95 94
Ses seviyeleri129
Operatörún kulağindaki ses basınci)düzeyi, dB (A) 81 79
Titreşim seviyeleri, aheq130
Kol, m/s2	4,6 4,6
Kesme ekipmani
Kesme)yüksekligi, mm 35-70 35-70
Kesme genişligi, mm 460 460
Bıçak Malç 46 Malç 46
Ürün numarası 5839740-10	5839740-10
Başlat
Elektrikl marş	Hayır	Evet
Akü	-	Lityum İyon, 12 V/15,7 Wsa

AT Uyumluluk Bildirimi

Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.:

[phone], 2017xxxxxxxxx ve sonraki seri numaralı

Husqvarna LB 146P ve LB 246PI model çim biçme

gereksinimleriyle uyumlu olduğunu beyan eder:

17 Mayıs 2006 tarih ve 2006/42/AT sayılı "makinelerle ilgili" direktif, 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif, 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonları ile ilgili" direktif

Gürültü emisyonlarıyla ilgili bilgi için Teknik veriler bölümüne bakın.

Aşağıdaki standartlar uygulanmıştır:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012

Başka şekilde belirtilmediyse yukarıda listelenen standartlar en son yayınlanan sürümlerdir.

Onaylanmış kuruluş: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala

"çevreye gürültü yaymayla ilgili" 2000/14/AT sayılı, 8

Mayıs 2000 tarihli KONSEY DİREKTİFİ Ek VI'ya göre

uygunluk değerlendirmesine ilişkin raporlar yayımlanmıştır.

Belgeler şu numaralara sahiptir: 01/901/297, 01/901/299

Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri

(Husqvarna AB yetkili temsilcisi ve teknik

dokümantasyon sorumlusu)

Türk ithalat şirketi daha fazla bilgi için temas edilecek:

CULLAS ORMAN BAHÇE VE TARIM MAKİNELERİ SAN.

TİC.LTD.ŞTİ.

SUADİYE MAHALLESİ BAĞDAT CADDESİ NO:455/3

KADIKÖY / İSTANBUL / TÜRKİYE

[phone]

MAHMUT GÜNAY GÜRÇAY

[e-mail]

İÇİNDEKİLER

Bölüm 307

Bezleka 308

36pranl.. 311

Ekipman 312
