Toote tüüp	Tõukega pöörlev muruniiduk
Mark	Husqvarna
Mudel	LB 146P
Mootor	Briggs & Stratton, 140 cm³, 1,9 kW
Käivitamine	Käsitsi (tõmbejuhe)
Lõikelaius	460 mm
Lõikekõrgus	35-70 mm, reguleeritav 4 rattal
Kütusepaagi maht	0,8 L
Õlipaagi maht	0,5 L
Soovitatav mootoriõli	SAE 30 või SAE 10W-30
Süüteküünal	QC12YC, vahe 0,5 mm
Kaal (tühjad paagid)	19 kg
Mõõdetud helivõimsuse tase	93 dB(A)
Helirõhutase kõrva juures	81 dB(A)
Vibratsioon (käepide)	4,6 m/s²
Lõikesüsteem	Mulcher 46 tera (BioClip)
Tera viide	5839740-10
Sihtotstarve	Muru niitmine eraaedades
Kütus	Ploomivaba bensiin vähemalt 90 RON
Ohutus	Mootori pidur, lõikekate
Regulaarne hooldus	Puhastus, õli kontroll, tera teritamine
Vastavus	CE (2006/42/EÜ, 2014/30/EL, 2000/14/EÜ)

Korduma kippuvad küsimused - LB 146P HUSQVARNA

Mis on LB 146P muruniiduki mootori võimsus?

Mootor Briggs & Stratton 140 cm³ arendab nimivõimsust 1,9 kW.

Kuidas reguleerida lõikekõrgust?

Eemaldage igal rattal reguleerimisvarras ja asetage see ühte 4 august, et saada kõrgus 35–70 mm.

Kuidas muruniidukit käivitada?

Hoidke mootori piduri käepidet vastu juhtrauda, seejärel tõmmake tugevalt käivitusjuhtmest pärast kütusepumba täitmist.

Millist mootoriõli kasutada?

Kasutage mootoriõli SAE 30 või SAE 10W-30 (maht 0,5 L). Kontrollige taset enne iga kasutamist.

Millist bensiini muruniidukil kasutada?

Kasutage ploomivaba bensiini oktaanarvuga vähemalt 90 RON (87 AKI). Alkülaatbensiin on soovitatav.

Kuidas muruniidukit pärast kasutamist puhastada?

Puhastage välispinda harjaga. Katte sisemuse jaoks kallutage muruniidukit summutiga allapoole ja loputage veega. Ärge kunagi suunake vett mootorile.

Kuidas tera vahetada?

Blokeerige tera puuklotsiga, eemaldage polt, vahetage tera, suunates lõikeserv katte poole. Pingutage polt 35–40 Nm.

Mida teha, kui muruniiduk vibreerib ebanormaalselt?

Seiske mootor kohe, ühendage süüteküünal lahti ja kontrollige tera. Kahjustatud või tasakaalustamata tera võib põhjustada vibratsiooni. Vajadusel vahetage see välja.

Kuidas muruniidukit talvel hoiustada?

Tühjendage kütusepaak, puhastage muruniiduk ja hoidke seda kuivas ja külmavabas kohas. Eemaldage aku (kui on).

Kust leida LB 146P varuosi?

Võtke ühendust Husqvarna edasimüüjaga või volitatud töökojaga. Kasutage alati originaalvaruosi.

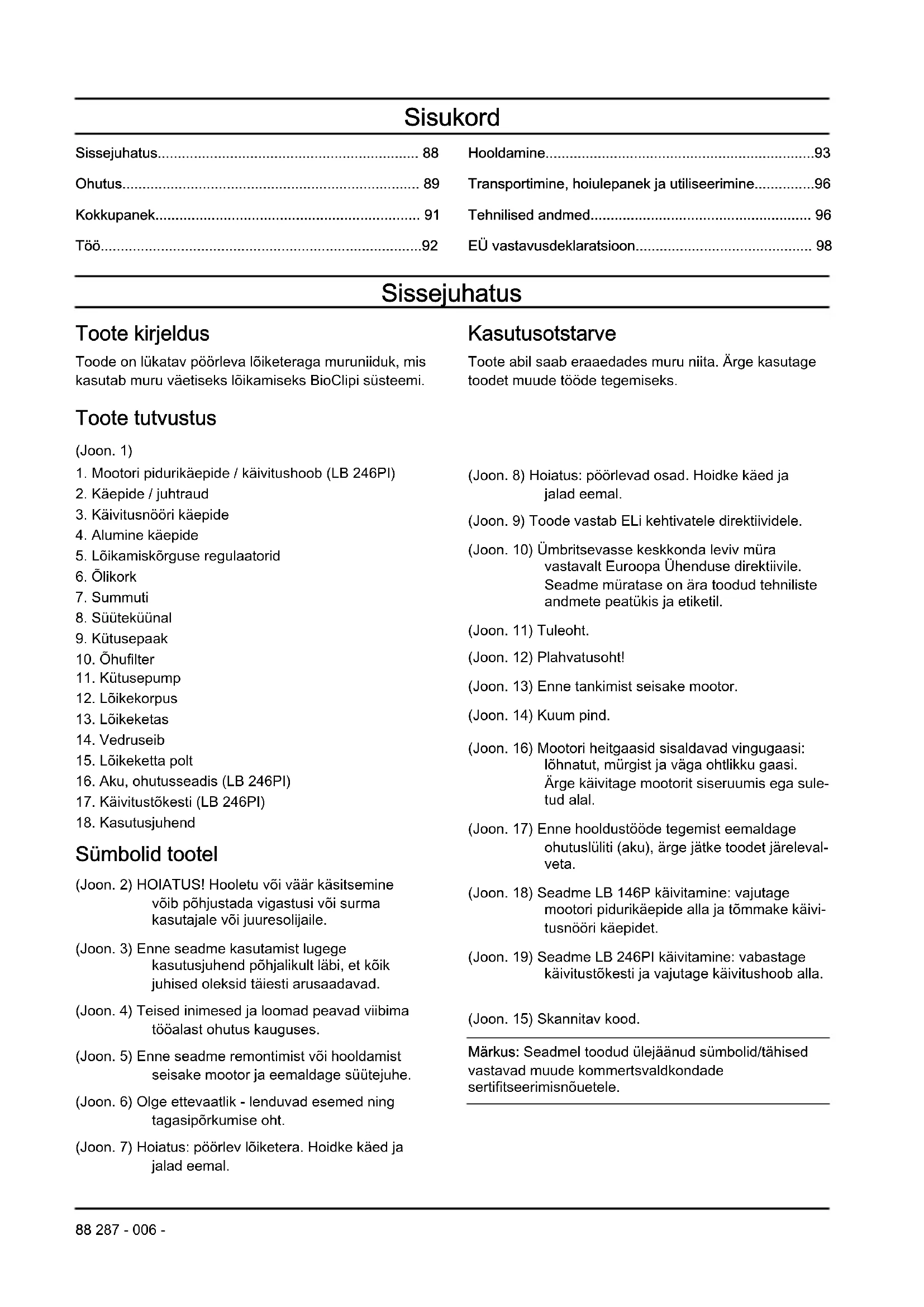

KASUTUSJUHEND LB 146P HUSQVARNA

Transportimine, hoiulepanek ja utiliseerimine. 96

1. Mootori pidurikäepide / käivitushoob (LB 246PI)
2. Käepide / juhtraud
3. Käivitusnööri käepide
4. Alumine käepide
5. Lõikamiskõrguse regulaatorid
6. Õlikork 7.Summuti
7. Süüteküünal
8. Kütusepaak
9. Õhufilter
10. Kütusepump
11. Lõikekorpus
12. Lõikeketas
13. Vedruseib
14. Lõikeketta polt
15. Aku, ohutusseadis (LB 246PI)
16. Käivitusblokaator (LB 246PI)
17. Kasutusjuhend

Sümbolid tootel

(Joon. 2) HOIATUS! Hooletu või väär käsitsemine võib põhjustada vigastusi või surma kasutajale või juuresolijaile. (Joon. 3) Enne seadme kasutamist lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad. (Joon. 4) Teised inimesed ja loomad peavad viibima ohutus kauguses. (Joon. 5) Enne seadme remontimist või hooldamist seisake mootor ja eemaldage süütejuhe. (Joon. 6) Olge ettevaatlik - lenduvad esemed ning tagasipõrkumise oht. (Joon. 7) Hoiatus: pöörlev lõiketera. Hoidke käed ja jalad eemal.

Kasutusotstarve

Toote abil saab eraaedades muru niita. Ärge kasutage toodet muude tööde tegemiseks.

(Joon. 8) Hoiatus: pöörlevad osad. Hoidke käed ja jalad eemal. (Joon. 9) Toode vastab ELi kehtivatele direktiividele. (Joon. 10) Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Seadme müratase on ära toodud tehniliste andmete peatükis ja etiketil. (Joon. 11) Tuleoht. (Joon. 12) Plahvatusoht! (Joon. 13) Enne tankimist seisake mootor. (Joon. 14) Kuum pind. (Joon. 16) Mootoriheitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal. (Joon. 17) Enne hooldustööde tegemist eemaldage ohutuslüliti (aku), ärge jätke toodet järelevalveta. (Joon. 18) Seadme LB 146P käivitamine: vajutage mootori pidurikäepide alla ja tõmmake käivitusnöör käepidemest. (Joon. 19) Seadme LB 246PI käivitamine: vabastage käivitusblokaator ja vajutage käivitushoob alla. (Joon. 15) Skannitav kood. Märkus: Seadmel toodud ülejäänud sümbolid/tähised vastavad muude kommertsvaldkondade sertifitseerimisnõuetele.

HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse.

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud; toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma. - Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga. - Olge alati ettevaatlik ja kasutage tervet mõistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga. - Arvestage, et teiste isikute ja nende varaga seotud õnnetuste korral kannab vastutust seadme kasutaja. - Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad. - Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.

• Ärge lubage lastel seadet käsitseda.
• Hoidke lapsed tööalast eemal. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda. Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.
• Ärge kasutage toodet, kui see on kahjustatud.
• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja kivid.
• Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.
• Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).
• Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.
• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi. Muru niitmine kallakutel võib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15°.
• Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses.

Tööohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid lk 90.
• Veenduge, et teate, kuidas hädaolukorras mootorit kiiresti seisata.
• Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lähedal. Mootoriheitgaasid on kuumad ja võivad sisaldada sademeid, mis võivad tekitada tulekahju.
• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada. Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli vändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu. Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Lahutage süüteküünla süütejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas. Kui mootor töötab, ärge kinnitage mootori pidurikäepidet käepidemele jäädavalt.
• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.
• Kui mootor on käivitatud, ärge kallutage toodet.
• Olge toote tagasisuunas tõmbamisel ettevaatlik.
• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toodet tõsta, seisake esmalt mootor ja lahutage süütejuhe süüteküünlast.
• Ärge kõndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusast, kivist ja asfaldist teedel.
• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal kõndige.
• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.
• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole. Kui müratase ületab 85 dB, kandke kuulmiskaitseid. Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu. Kandke tugevaid pikki pükse. Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta.

Lõikeosa katte kontrollimine

Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu. - Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Aku (LB 246PI)

HOIATUS: Defektne aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut.

Aku toidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jätate selle järelevalveta, eemaldage aku.

Mootori pidurikäepide

Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub.

Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootorpiduri käepide. Kui mootor kolme sekundi jooksul ei seisku, laske mootorpidurit reguleerida Husqvarna volitatud hooldustöökojas.

(Joon. 20)

Käivitusblokeering

Mudelil LB 246PI toimib mootori pidurikäepide ka käiviti mootori käivitushoovana. Kontrollige, et käivitusblokeering takistab käiviti mootori tööd.

1. Tõmmake käivitushooba juhtraua suunas (B). Käivitusblokeering peatab liikumise.
2. Vajutage käivitusblokeering paremale välja (A). (Joon. 21)
3. Laske käivitusblokeering lahti ja veenduge, et see läheks tagasi lähteasendisse.

Summuti

Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootoriheitgaasid kasutajast eemale.

Ärge kasutage seadet, kui summuti puudub või on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu.

HOIATUS: Seadme töötamise ajal ja vahetult pärast töötamist ning mootori tühikäigul töötamise ajal on summuti väga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/või aurude läheduses väga ettevaatlik.

Ohutusnõuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada. Kui kütus satub riietele, siis vahetage kohe riideid. Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, peske piirkond seebi ja veega.
• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.
• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.
• Ärge hingake sisse kütuseauru, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.
• Ärge suitsetage kütuse ega mootori läheduses.
• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.
• Ärge tankige kütust, kui mootor töötab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.
• Ärge tankige mootorit siseruumis. Ebapiisav õhuvahetus võib põhjustada lämbumisest või vingugaasimürgistusest tingitud kehavigastuse või surma.
• Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.
• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.
• Ärge täitke kütusepaaki täielikult. Soojuse mõjul kütus paisub. Jätke kütusepaagi ülaserva vaba ruumi.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Mootoriheitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal.
• Enne toote hooldamist seisake mootor ja eemaldage süüteküünla süütejuhe. Seadme LB 246PI puhul eemaldage ka aku.
• Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.
• Tootja heakskiiduta tarvikud ja muudatused toote juures võivad põhjustada tõsiseid kehavigastusi või surma. Ärge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.
• Kui toodet regulaarselt ja õigesti ei hooldata, suureneb oht, et toode saab kahjustada ja võib kedagi vigastada.
• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha Husqvarna heakskiiduga hooldustöökojas.
• Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustöökojas.
• Asendage kahjustatud, kulunud ja katkised osad.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanemist lugege läbi ohutust puudutav peatükk. Seadme LB 246PI puhul eemaldage ka aku.

Käepideme kokkupanek

1. Klappige juhtraud ette. (Joon. 22)
2. Keerake vasakul ja paremal küljel asuvad nupud täielikult kinni ja klappige käepide üles. (Joon. 23)
3. Asetage tugi lõikekattel olevasse soonde. (Joon. 24)
4. Kinnitage kaks sulgurit, mis lukustavad aluse ja käepideme õigesse asendisse. Vajutage need lõpuni õigesse asendisse. (Joon. 25)

Märkus: Sulgureid on kaks. Ühel on tähis H ja teisel tähis V. Asetage H-tähisega sulgur paremale küljele ja V-tähisega sulgur vasakule küljele.

ETTEVAATUST: Kui need kaks sulgurit on paigaldamata, siis ei tohi toodet kasutada.

Käepideme kõrguse reguleerimine

1. Eemaldage käepideme tugi alumise käepideme küljest. (Joon. 26)

a) Käepideme kõrguse vähendamiseks pange käepideme tugi ülemisse auku (A). b) Käepideme kõrguse suurendamiseks pange käepideme tugi alumisse auku (B). (Joon. 27)

Töö

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobiilseadmetele mõeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsust:

Täiendav tooteteave. - Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus oma mobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Enne toote kasutamist

1. Lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.
2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja reguleeritud. Vt jaotist Lõikeosa kontrollimine lk 94.
3. Täitke kütusepaak. Vt jaotist Kütuse tankimine lk 92.
4. Täitke õlipaak ja kontrollige õlitaset. Vt jaotist Õlitaseme kontrollimine lk 94.

Kütuse tankimine

Võimaluse korral kasutage keskkonnasäästlikku bensiini või alkülaatbensiini. Kui keskkonnasäästlik või alkülaatbensiin pole saadaval, kasutage kvaliteetset pliivaba bensiini, mille oktaaniarv on vähemalt 90.

ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See võib toodet kahjustada.

1. Surve vabastamiseks avage kütusepaagi kork aeglaselt.
2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise korral eemaldage osa kütust lapiga ja laske ülejäänul ära kuivada.
3. Puhastage kütusepaagi korgi ümbrus.
4. Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.
5. Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

Lõikamiskõrguse reguleerimine

Lukake kogil neljal rattal vars välja ja liigutage õigesse asendisse. (Joon. 28)

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.

Toote käivitamine

Toote esmakäivitamisel vajutage kütusepumpa viis korda. Järgmine kord vajutage toote käivitamisel kütusepumpa kolm korda. Veenduge, et süütejuhe ja süüteküünal oleksid omavahel ühendatud.

1. Olge toote taga.
2. Hoidke mootori pidurikäepidet juhtraua vastas. (Joon. 29)
3. Hoidke starteri nööri käepidet paremas käes.
4. Tõmmake starteri nööri väljasuunas, kuni tunnete vastujõudu.
5. Tõmmake hooga, nii et mootor käivitub.

HOIATUS: Käivitusnööri ei tohi kerida käe ümber.

Elektriline käivitamine (LB 246PI)

1. Veenduge, et aku on aktiveeritud ja laetud. Vt jaotist Aku käivitamine lk 95.
2. Kinnitage aku mootori külge. (Joon. 30)
3. Vajutage käivitustõkesti paremale välja (A).
4. Käivitusmootori käivitamiseks tõmmake käivitushoob (B) vastu juhtrauda. Käivitusmootor seiskub, kui mootor käivitub. (Joon. 31)

Toote seiskamine

• Mootori seiskamiseks vabastage mootoripiduri käepide.

Aku eemaldamine

Mootori juhusliku käivitumise ennetamiseks tuleb mudeli LB 246PI puhul aku eemaldada, kui toodet ei kasutata.

1. Vajutage lukustusnupud (A) sisse ja tõmmake aku välja. (Joon. 32)

Hea tulemuse saavutamine

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.
• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.

Hooldusskeem

HOIATUS: Toote kallutamisel veenduge, et õhufilter jääks kallutatud toote ülaosasse, mitte vastu maapinda.

ETTEVAATUST: Mudeli LB 246PI puhul eemaldage alati aku enne toote hooldamist, remontimist või puhastamist.

Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.

Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised lk 90.

Hooldamine Üks kord	päävas	Üks kord nädalias	Üks kord kuus
Üldkontrolli LABiviimine X
Ölitaseme kontrollimine X
Toote puhastamine X
Löikeosa kontrollimine X
Löikekorpuse kontrollimine* X
Mootoripiduri käepideme kontrollimine* X
Aku kontrollimine* X
Summuti kontrollimine* X
Hooldamine Üks kord	pääves	Üks kord nädalias	Üks kord kuus
Süütekünla kontrollmine X
Ölivahetus (esmalt pärast 5 toötundi, seejärel iga kord 50 toötunjärel) X
Öhufiltri vahetamine (pärast 50 toötundi) X
Kütusesüsteemi kontrollimine X

Üldvaatuse läbiviimine

• Veenduge, et kõik toote mutrid ja kruvid oleksid korralikult kinni pingutatud.

Eemaldage lehed, muru ja pori harja abil. - Veenduge, et mootori peal asuv õhuventilatsiooniava oleks takistustest vaba. - Ärge kasutage seadme puhastamiseks survepesurit. - Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile.

Lõikekorpuse sisepinna puhastamine

1. Tühjendage kütusepaak.
2. Asetage toode külili nii, et summuti jääb allapoole.

ETTEVAATUST: Kui toode on asetatud selliselt, et õhufilter jääb allapoole, võib mootor kahjustada saada.

1. Loputage lõikekorpuse sisepinda veega.

Lõikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise ärahoidmiseks eemaldage süüteküünlalt süütejuhe.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Lõiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga. (Joon. 33)
2. Eemaldage lõiketera polt.
3. Eemaldage lõiketera.
4. Eemaldage lõiketera tugi ja polt ning kontrollige, kas esineb kahjustusi.
5. Kontrollige mootori võlli ja veenduge, et see poleks väändunud.
6. Uue lõiketera kinnitamisel suunake nurksed otsad lõikekorpuse poole. (Joon. 34)
7. Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.
8. Lukustage lõiketera mõne puuklotsiga. Kinnitage vedruseib ning pingutage polti ja seibi momendiga 35-40 Nm. (Joon. 35)
9. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Ölitaseme kontrollimine

ETTEVAATUST: Liiga madal õlitase võib mootorit kahjustada. Enne toote käivitamist kontrollige õlitaset.

1. Asetage toode tasasele pinnale.
2. Eemaldage õlipaagi kork koos kinnitatud mõõtevardaga.
3. Puhastage mõõtevarras õlist.
4. Õlitaseme õigesti mõõtmiseks asetage mõõtevarras täies pikkuses õlipaaki.
5. Eemaldage õlivarras.
6. Vaadake mõõtevardalt õlitaset.
7. Kui õlitase on madal, lisage mootoriõli ja kontrollige õlitaset uuesti.

Mootoriõli vahetamine

HOIATUS: Vahetult pärast mootori seiskamist on mootoriõli väga kuum. Enne mootoriõli väljutamist laske mootoril maha jahtuda. Kui mootoriõli satub nahale, puhastage piirkond vee ja seebiga.

1. Kasutage toodet, kuni kütusepaak on tühi.
2. Eemaldage süüteküünla süütejuhe.
3. Eemaldage õlipaagi kork.
4. Asetage toote alla mõni mahuti, kuhu mootoriõli saaks valguda.
5. Kallutage toodet, et mootoriõli valguks õlipaagist välja.
6. Lisage uut mootoriõli (vt jaotises Tehnilised andmed lk 96 soovitatud tüüpi).
7. Kontrollige õlitaset. Vt jaotist Õlitaseme kontrollimine lk 94.

Aku (LB 246PI)

HOIATUS: Defektne aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut.

Aku toidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jätate selle järelevalveta, eemaldage aku.

Aku käivitamine

Enne aku esmakordset kasutamist tuleb see käivitada.

1. Asetage aku laadijasse, vt Aku laadimine lk 95.
2. Oodake, kuni süttib vähemalt üks roheline tuli, u 10 sekundit.
3. Kinnitage aku mootori külge, vt Elektriline käivitamine (LB 246PI) lk 93.

Aku laadimine

Kui akul põleb ainult 1 või 0 märgutuld, tuleb akut laadida. Täislaetud aku saavutatakse 1 tunniga. Aku laadimine ilma tühjenduseta ei kahjusta akut.

1. Asetage aku akulaadijasse. (Joon. 36)
2. Ühendage akulaadija 220 V, 50 Hz vooluvõrku.

Aku laadimise olek

Aku LED-näidik	Olek
LED 1 vilgub 0-25%
LED 1 põleb, LED 2 vilgub 25-50%
LED 1, LED 2 põlevad, LED 3 vilgub 50-75%
LED 1, LED 2, LED 3 põlevad, LED 4 vilgub	75-100%
LED 1, LED 2, LED 3, LED 4 põlevad	äielikult lae-tud

Akulaadija mängutuli Olek
Püsvalt põlev punane tuli Aku laeb

Akulaadija mängutuli Olek
Vilkuv punane tuli Aku on li	ga kuum ja laadi-mine algab, kui tempera-tuur on Óigel tasemel
Püsvalt põlev roheline tuli	Aku on laetud
Vilkuv punane ja roheline tuli	Aku on saanud kahju ja tuleb välja vahetada

Õhufiltri puhastamine

1. Eemaldage õhufiltri kate ja filter.
2. Looge filtrit vastu mõnda tasast pinda, et osakesed selle küljest lahti tuleksid.

ETTEVAATUST: Ärge kasutage õhufiltri puhastamiseks lahustit ega suruõhku.

1. Asetage õhufilter tagasi. Veenduge, et õhufilter liibuks tihedalt vastu õhufiltri hoidikut.
2. Asetage õhufiltri kate tagasi.

Märkus: Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Vahetage õhufiltrit regulaarselt. Kahjustatud õhufilter tuleb alati välja vahetada.

Süüteküünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal võib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.
• Süüteküünla elektroodidele võõr ainete kogunemise ohu vähendamiseks järgige järgmisi juhiseid.

a) Veenduge, et tühikäigu pöörded on õigesti seadistatud. b) Veenduge, et kütusesegu oleks õige. c) Veenduge, et õhufilter oleks puhas.

Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on õige, vt jaotist Tehnilised andmed lk 96. (Joon. 37) Vajaduse korral vahetage süüteküünal välja.

Kütusesüsteemi kontrollimine

• Kontrollige kütusepaagi korki ja selle tihendit kahjustuste suhtes.
• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud kütusevooliku laske hooldustöökojas välja vahetada.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärinevad sädemed ja lahtine leek võivad põhjustada tulekahju. - Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid. - Toote pikaks ajaks hoiule panemisel tühjendage eelnevalt kütusepaak. Kõrvaldage kütus spetsiaalses jäätmejaamas. - Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja õnnetusi. - Hoidke toodet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.

• Hoidke toodet kuivas kohas, mis ei külmu.

Kõrvaldamine

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.
• Kemikaalid (nt mootoriõli ja jahutusvedelik) kõrvaldage hoolduskeskuses või spetsiaalses jäätmejaamas. Kui toodet enam ei kasutata, toimetage see Husqvarna edasimüüjale või kõrvaldage see taaskasutuskeskuses. Kõrvaldage aku hooldustöökojas või toimetage see spetsiaalsesse kasutatud akude kogumispunkti.

Tehnilised andmed

Tehnilised andmed

	LB 146P LB 246PI
Mootor
Kaubamärk Briggs & Stratton Briggs & Stratton
Silindrimaht, cm3	140 150
Kiirus, p/min 2900 +/- 100 2900 +/- 100
Mootori nimivöimsus, kW36	1,9 2.1
Süutesüsteem
Süutekuünal QC12YC QC12YC
Elektroodide vahe, mm 0,5 0,5
Kütuse-/määrmissüsteem
Bensiinipaagi maht, l0,8 0,8
Ölipaagi maht, liitrit 0,5 0,5
Mootoriöli37	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Mass
Tühjade paakidega, kg 19 21
Müratasemed 38
Helitugevuse tase, dB(A) 93 92
Müravöimsustase, garanteeritud LWA dB(A) 95 94
Müratase 39
Heliröhutase kasutaja körva juures, dB(A) 81 79
Vibratsionitisamed, a hveq 40
Käepide, m/s2	4,6 4,6
Löikeosa
Löikekörgus, mm 35-70 35-70
Löikamislaius, mm 460 460
Löikeketas Multšer 46 Multšer 46
Toote number 5839740-10 5839740-10
Alustamine
Elektriline käiviti Ei Jah
Aku	-	Liium-ionaku, 12 V / 15,7 Wh

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab käesolevaga, et Husqvarna muruniidukid LB 146P ja LB 246PI alates seerianumbrist 2017xxxxxx vastavad järgmiste NÕUKOGU direktiivide nõuetele:

2006/42/EÜ (17. mai 2006), masinadirektiiv; 2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiiv; 2000/14/EÜ (8. mai 2000), müradirektiiv.

Mürataseme kohta leiate teavet tehniliste andmete osast.

Rakendatud on järgmisi standardeid:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Kui pole märgitud teisiti, mõeldakse ülalpool loetletud standardite all nende kõige viimaseid avaldatud versioone.

Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on esitanud vastavushindamisega seonduvad aruanded, nagu on nõutud NÕUKOGU 8. mai 2000. aasta MÜRADIREKTIIVI 2000/14/EÜ VI lisas.

Claes Losdal, aiandustoodete arendusdirektor (Husqvarna AB volitatud esindaja, tehnilise dokumentatsiooni vastutav juht)

Sisukord

Sissejuhatus 99

Ohutus 100

Paigaldamine 103

Kasutamine 103

Hooldus 104

Kütusesüsteemi kontroll

• Kontrollige kütusepaagi korgi ja kütusepaagi korgi tihendit, et veenduda, et need pole kahjustatud.
• Kontrollige kütusevoolikuid, et veenduda, et need pole kulunud. Kui kütusevoolik on kahjustatud, laske teenindusesindajal see välja vahetada.
