Tuotetyyppi	Työnnettävä pyörivä ruohonleikkuri
Merkki	Husqvarna
Malli	LB 146P
Moottori	Briggs & Stratton, 140 cm³, 1,9 kW
Käynnistys	Manuaalinen (vetokäynnistys)
Leikkuuleveys	460 mm
Leikkuukorkeus	35-70 mm, säädettävä neljällä pyörällä
Polttoainesäiliön tilavuus	0,8 L
Öljysäiliön tilavuus	0,5 L
Suositeltu moottoriöljy	SAE 30 tai SAE 10W-30
Sytytystulppa	QC12YC, kärkiväli 0,5 mm
Paino (tyhjät säiliöt)	19 kg
Mitattu äänitehotaso	93 dB(A)
Äänenpainetaso korvan kohdalla	81 dB(A)
Tärinä (kahva)	4,6 m/s²
Leikkuujärjestelmä	Mulchter-terä 46 (BioClip)
Terän viite	5839740-10
Käyttötarkoitus	Nurmikonleikkuu yksityispuutarhoissa
Polttoaine	Lyijytön bensiini, oktaaniluku vähintään 90 RON
Turvallisuus	Moottorijarru, leikkuukansi
Rutiinihuolto	Puhdistus, öljyn tarkistus, terän teroitus
Vaatimustenmukaisuus	CE (2006/42/EY, 2014/30/EU, 2000/14/EY)

Usein kysytyt kysymykset - LB 146P HUSQVARNA

Mikä on LB 146P -ruohonleikkurin moottorin teho?

Briggs & Stratton -moottori, 140 cm³, tuottaa nimellistehon 1,9 kW.

Kuinka leikkuukorkeus säädetään?

Poista säätötappi jokaisesta pyörästä ja aseta se johonkin neljästä reiästä saavuttaaksesi korkeuden 35–70 mm.

Kuinka ruohonleikkuri käynnistetään?

Pidä moottorijarrun kahvaa ohjaustankoa vasten ja vedä sitten lujaa käynnistyskaapelista polttoainepumpun esitäytön jälkeen.

Millaista moottoriöljyä käytetään?

Käytä moottoriöljyä SAE 30 tai SAE 10W-30 (tilavuus 0,5 L). Tarkista taso ennen jokaista käyttöä.

Millaista bensiiniä ruohonleikkurissa käytetään?

Käytä lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90 RON (87 AKI). Alkylaattibensiiniä suositellaan.

Kuinka ruohonleikkuri puhdistetaan käytön jälkeen?

Puhdista ulkopuoli harjalla. Puhdistaaksesi leikkuukannen sisäpuolen, kallista ruohonleikkuria äänenvaimennin alaspäin ja huuhtele vesisuihkulla. Älä koskaan suuntaa vettä moottoriin.

Kuinka terä vaihdetaan?

Lukitse terä puupalikalla, irrota pultti, vaihda terä siten, että leikkuureuna osoittaa leikkuukanteen päin. Kiristä pultti momenttiin 35–40 Nm.

Mitä tehdä, jos ruohonleikkuri tärisee epänormaalisti?

Pysäytä moottori välittömästi, irrota sytytystulppa ja tarkista terä. Vaurioitunut tai epätasapainossa oleva terä voi aiheuttaa tärinää. Vaihda se tarvittaessa.

Kuinka ruohonleikkuri säilytetään talvella?

Tyhjennä polttoainesäiliö, puhdista ruohonleikkuri ja säilytä se kuivassa ja pakkaselta suojatussa paikassa. Irrota akku (jos sellainen on).

Mistä löytää varaosia LB 146P -malliin?

Ota yhteyttä Husqvarna-jälleenmyyjään tai valtuutettuun huoltoliikkeeseen. Käytä aina alkuperäisiä hyväksyttyjä osia.

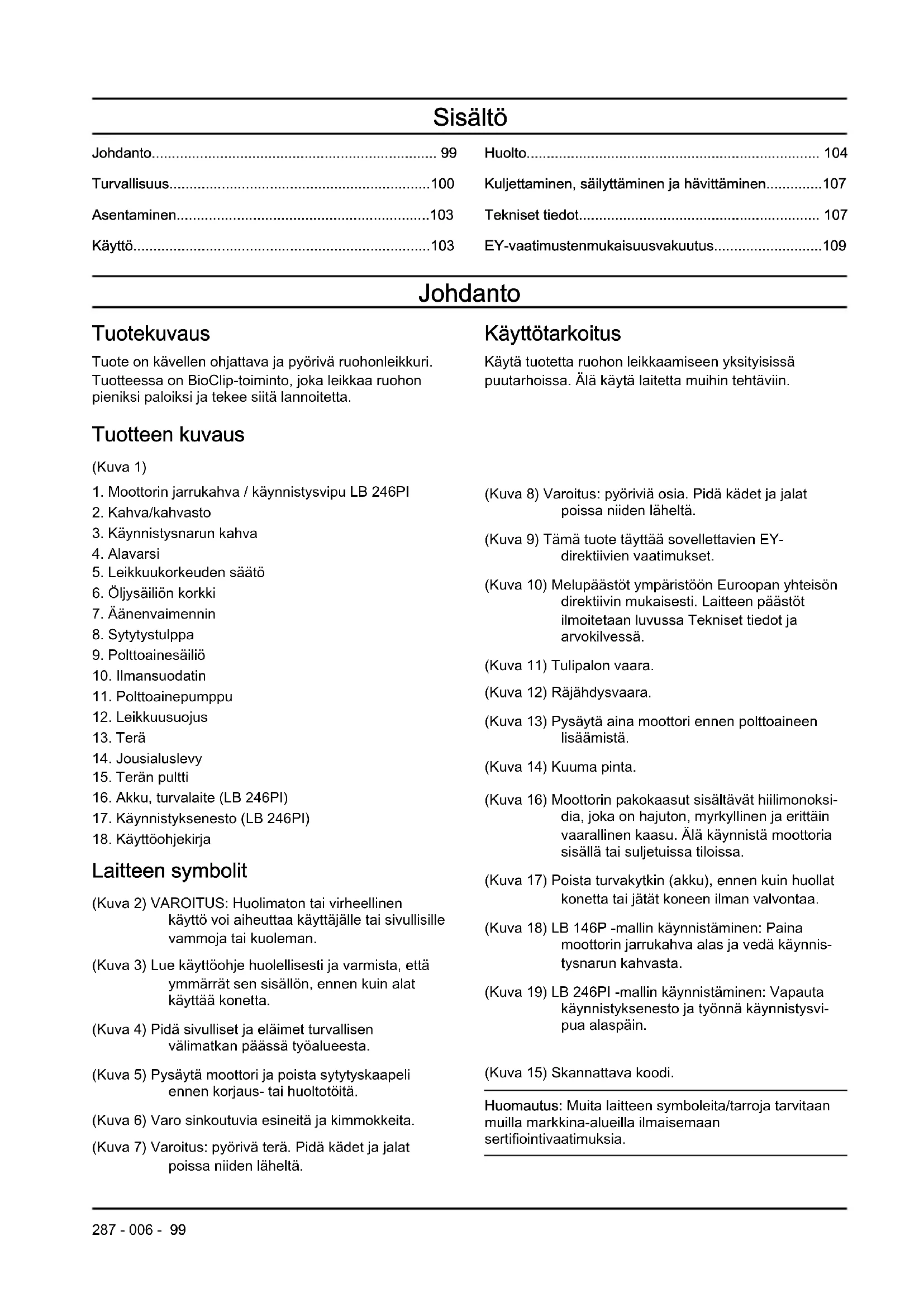

KÄYTTÖOHJE LB 146P HUSQVARNA

FI Käyttöohje 99-109

Tuotteen välikorpuksen puhdistaminen

VAROITUS: Käytä suojakäsineitä terän huollon yhteydessä. Terä on erittäin terävä ja voi helposti aiheuttaa viiltohaavoja.

Kuljettaminen, säilyttäminen ja hävittäminen. 107

Tekniset tiedot. 107

EY-vaatimustenmukaisuusvakuutus. 109

Johdanto

Tuotekuvaus

Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Tuotteessa on BioClip-toiminto, joka leikkaa ruohon pieneksi silpuksi ja tekee siitä lannoitetta.

Tuotteen kuvaus

(Kuva 1) 1. Moottorin jarrukahva / käynnistysvipu LB 246PI 2. Kahva/kahvasto 3. Käynnistysnarun kahva 4. Alavarsi 5. Leikkuukorkeuden säätö 6. Öljysäiliön korkki 7. Äänenvaimennin 8. Sytytystulppa 9. Polttoainesäiliö 10. Ilmansuodatin 11. Polttoainepumppu 12. Leikkuusuojus 13. Terä 14. Jousialuslevy 15. Terän pultti 16. Akku, turvalaite (LB 246PI) 17. Käynnistyksenesto (LB 246PI) 18. Käyttöohjekirja

Laitteen symbolit

(Kuva 2) VAROITUS: Huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. (Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää konetta. (Kuva 4) Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta. (Kuva 5) Pysäytä moottori ja poista sytytyskaapeli ennen korjaus- tai huoltotöitä. (Kuva 6) Varo sinkoutuvia esineitä ja kimmokkeita. (Kuva 7) Varoitus: pyörivä terä. Pidä kädet ja jalat poissa niiden läheltä.

Käyttötarkoitus

Käytä tuotetta ruohon leikkaamiseen yksityisissä puutarhoissa. Älä käytä laitetta muihin tehtäviin. (Kuva 8) Varoitus: pyöriviä osia. Pidä kädet ja jalat poissa niiden läheltä. (Kuva 9) Tämä tuote täyttää sovellettavien EY-direktiivien vaatimukset. (Kuva 10) Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Laitteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä. (Kuva 11) Tulipalon vaara. (Kuva 12) Räjähdysvaara. (Kuva 13) Pysäytä aina moottori ennen polttoaineen lisäämistä. (Kuva 14) Kuuma pinta. (Kuva 16) Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa. (Kuva 17) Poista turvakytkin (akku), ennen kuin huollat konetta tai jätät koneen ilman valvontaa. (Kuva 18) LB 146P -mallin käynnistäminen: Paina moottorin jarrukahva alas ja vedä käynnistysnarun kahvasta. (Kuva 19) LB 246PI -mallin käynnistäminen: Vapauta käynnistyksenesto ja työnnä käynnistysvipua alaspäin. (Kuva 15) Skannattava koodi. Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamista vaurioista, jos

• tuote on korjattu virheellisesti, tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia, tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste,
• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman. - Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vaavavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä. - Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna-jälleenmyyjään ennen kuin jatkat. - Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista. - Pidä laite puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

• Älä anna kenenkään käyttää konetta, ellet ole varma, että käyttäjä on lukenut käyttöohjekirjan ja ymmärtänyt siinä annetut ohjeet.
• Älä anna lasten käyttää laitetta.
• Pidä lapset poissa työskentelyalueelta. Vastuullisen aikuisen on oltava aina paikalla.
• Älä anna kenenkään sellaisen henkilön käyttää laitetta, joka ei tunne ohjeita.
• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.
• Älä käytä laitetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.
• Älä käytä konetta, jos se on viallinen.
• Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.

Työalueen turvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä.
• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.
• Älä koskaan käytä tuotetta huonolla säällä, esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.
• Varo henkilöitä, esineitä ja tilanteita, jotka voivat vaarantaa tuotteen turvallisen käytön.
• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.
• Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 15 astetta.
• Käytä tuotetta sivusuunnassa rinteeseen nähden. Älä käytä tuotetta pystysuunnassa.
• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden.

Työturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotetta ei saa käyttää muihin käyttötarkoituksiin. Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 101. Opettele pysäyttämään moottori nopeasti hätätilassa.
• Älä koskaan käynnistä moottoria suljetussa tilassa tai lähellä herkästi syttyviä materiaaleja. Moottorin pakokaasu on kuumaa ja se voi sisältää kipinöitä, jotka voivat aiheuttaa tulipalon.
• Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.
• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja kampiakseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.
• Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Irrota sytytyskaapeli sytytystulpasta. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai tee korjaustyö valtuutetussa huoltoliikkeessä.
• Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.
• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.
• Ole aina tuotteen takana käyttäessäsi sitä.
• Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisassa käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.
• Älä kallista tuotetta moottorin käynnistyksen aikana.
• Ole varovainen vetäessäsi tuotetta taaksepäin.
• Älä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta täytyy nostaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
• Älä kävele taaksepäin käyttäessäsi tuotetta.
• Sammuta moottori, kun siirrät tuotteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.
• Älä juokse tuotteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät tuotetta.
• Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.
• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri.

Turvallisuusohjeet käyttöä varten

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa. Käytä kuulonsuojaimia, kun melutaso on yli 85 dB.
• Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin. Käytä vahvakankaisia, pitkiä housuja.
• Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.
• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna-huoltoliikkeeseen.

Leikkuusuojuksen tarkistaminen

Leikkuusuojus vähentää laitteen tarinaa ja terän aiheuttamaa tapaturmavaaraa. - Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta.

Akku (LB 246PI)

VAROITUS: Viallinen akku heikentää tuotteen turvallisuutta. Käytä vain valmistajan hyväksymää akkua.

Akku tuottaa tehon sähkökäynnistykseen ja on samalla turvalaite, joka estää tahattoman käynnistyksen. Irrota akku, kun et käytä tuotetta tai kun jätät tuotteen ilman valvontaa.

Moottorin jarrukahva

Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy.

Tarkista moottorijarru käynnistämällä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori

ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarna-huoltoliikkeen säätää moottorijarru.

(Kuva 20)

Käynnistyksenesto

LB 246PI -mallissa moottorin jarrukahvaa käytetään myös käynnistysmoottorin käynnistysvipuna. Tarkista käynnistyksenesto ja varmista, että se estää käynnistysmoottorin toiminnan.

1. Vedä käynnistysvipua kahvaston (B) suuntaan. Käynnistyksenesto pysäyttää liikkeen.
2. Työnnä käynnistyksenestoa oikealle (A). (Kuva 21)
3. Vapauta käynnistyksenesto ja varmista, että se palaa alkuasentoonsa.

Äänenvaimennin

Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin.

Älä käytä konetta, jos äänenvaimennin on vaurioitunut tai puuttuu kokonaan. Viallinen äänenvaimennin suurentaa melutasoa ja tulipalon vaaraa.

VAROITUS: Äänenvaimennin on erittäin kuuma käytön aikana, heti käytön jälkeen ja moottorin käydessä joutokäyntinopeudella. Ole varovainen sytyvien materiaalien ja/tai kaasujen läheisyydessä, jotta et aiheuta tulipaloa.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua.
• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.
• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.
• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta. Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.
• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.
• Älä tupakoi polttoaineen tai moottorin lähistöllä.
• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.
• Älä lisää polttoainetta, kun moottori on käynnissä.
• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.
• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.
• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.
• Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.
• Siirrä laite ennen käynnistystä vähintään 3 metrin päähän paikasta, jossa lisäsit polttoainetta.
• Älä täytä polttoainesäiliötä täyteen. Kuumuus saa polttoaineen laajenemaan. Jätä polttoainesäiliön päälle tyhjää tilaa.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa.
• Jos tuotetta täytyy huoltaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta. LB 246PI -mallia käytettäessä myös akku on irrotettava.
• Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.
• Lisävarusteet ja muut kuin valmistajan hyväksymät tuotteet voivat aiheuttaa vakavan vamman tai kuoleman. Älä tee tuotteeseen muutoksia. Käytä vain valmistajan hyväksymiä lisävarusteita.
• Jos tuotetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja tuotteen vaurioitumisen vaara kasvaa.
• Huolla tuote ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Kaikki muut huoltotoimet on tehtävä valtuutetussa Husqvarna-huoltoliikkeessä.
• Anna valtuutetun Husqvarna-huoltoliikkeen huoltaa tuote säännöllisesti. Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.

Asentaminen

Johdanto

VAROITUS: Ennen kuin kokoat tuotteen, lue turvallisuutta koskeva luku. LB 246PI -mallia käytettäessä myös akku on irrotettava.

Kahvan asentaminen

1. Taita kahvasto eteenpäin. (Kuva 22)
2. Kiristä kummankin puolen nupit täyteen kireyteen ja taita kahva ylös. (Kuva 23)
3. Aseta tuki leikkuusuojuksen uraan. (Kuva 24)
4. Kiinnitä kaksi pysäytintä, jotka lukitsevat tuen ja kahvan. Työnnä kokonaan paikalleen. (Kuva 25)

Huomautus: Pysäyttimiä on kaksi, toisessa on merkintä "H" ja toisessa merkintä "V". Aseta H-

Merkinnällä varustettu pysäytin oikealle puolelle ja V-merkinnällä varustettu pysäytin vasemmalle puolelle.

HUOMAUTUS: Älä käytä laitetta, jos molempia pysäyttimiä ei ole kiinnitetty.

Työntöaisan korkeuden säätäminen

1. Irrota alemman aisan tuki. (Kuva 26)

a) Laske aisan korkeutta asettamalla aisan tuki ylempään reikään (A). b) Lisää aisan korkeutta asettamalla aisan tuki alempaan reikään (B). (Kuva 27)

Käyttö

Johdanto

VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä.

Husqvarna Connect

Husqvarna Connect on ilmainen mobiililaiteohjelma. Husqvarna Connect -sovelluksella saat lisätoimintoja Husqvarna-koneeseen:

• Enemmän tuotetietoja. Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus mobiililaitteeseesi.
2. Rekisteröi Husqvarna Connect -sovelluksessa.
3. Liitä ja rekisteröi kone Husqvarna Connect -sovelluksen ohjeiden mukaan.

Ennen tuotteen käyttöä

1. Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisältämät ohjeet.
2. Tutki terävarustus ja varmista, että se on kiinnitetty ja säädetty asianmukaisesti. Katso Terävarustuksen tarkistaminen sivulla 105
3. Täytä polttoainesäiliö. Katso Polttoaineen lisääminen sivulla 103.
4. Lisää öljysäiliöön öljyä ja tarkista öljytaso. Katso Öljyn määrän tarkistaminen sivulla 105.

Polttoaineen lisääminen

Käytä ympäristöä säästävää bensiiniä tai alkylaattibensiiniä, jos niitä on saatavilla. Jos ympäristöä säästävää bensiiniä tai alkylaattibensiiniä ei ole saatavilla, käytä lyijytöntä tai lyijyllistä laatubensiiniä, jonka oktaaniluku on vähintään 90.

HUOMAUTUS: Älä käytä bensiiniä, jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta.

1. Vapauta polttoainesäiliöstä painetta avaamalla polttoainesäiliön korkki hitaasti.
2. Kaada polttoainesäiliöön hitaasti polttoainetta. Jos öljyä läikkyy, pyyhi öljy pois liinalla ja anna öljyjäämien kuivua.
3. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.
4. Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.
5. Siirrä tuote ennen käynnistystä vähintään 3 metrin (10 jalan) päähän paikasta, jossa lisäsit polttoainetta.

Leikkuukorkeuden asettaminen

Paina akseli ulos ja siirrä se oikeaan asentoon jokaisen neljän renkaan kohdalla. (Kuva 28)

HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan.

Tuotteen käynnistäminen

• Paina polttoainepumppua viisi kertaa, kun käynnistät laitteen ensimmäisen kerran. Kun käynnistät laitteen myöhemmin moottorin ollessa kylmä, paina polttoainepumppua kolme kertaa.
• Varmista, että sytytyskaapeli on liitetty sytytystulppaan.

Manuaalinen käynnistys (LB 146P)

1. Seiso laitteen takana.
2. Pidä moottorin jarrukahvaa kahvaa vasten. (Kuva 29)
3. Pitele käynnistysnarun kahvaa oikealla kädelläsi.
4. Vedä käynnistysnarusta hitaasti, kunnes tunnet hieman vastusta.
5. Käynnistä moottori vetämällä voimakkaasti.

VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille.

Sähkökäynnistys (LB 246PI)

1. Varmista, että akku on kytketty ja ladattu. Katso Akun käynnistäminen sivulla 106.
2. Kiinnitä akku moottoriin. (Kuva 30)
3. Työnnä käynnistyksenestoa oikealle (A).
4. Käynnistä käynnistysmoottori vetämällä käynnistysvipua (B) kahvaa vasten. Käynnistysmoottori sammuu, kun kone käynnistyy. (Kuva 31)

Laitteen pysäyttäminen

• Pysäytä moottori vapauttamalla moottorin jarrukahva.

Akun irrottaminen

Estä moottorin tahaton käynnistyminen irrottamalla LB 246PI -leikkurin akku, kun leikkuria ei käytetä.

1. Paina lukituspainikkeita (A) ja vedä akku ulos. (Kuva 32)

Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös vähemmän energiaa kuin tylsä terä.
• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa. Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.

Huolto

Johdanto

VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön.

Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike.

Huoltokaavio

VAROITUS: Kun kallistat laitetta, varmista, että ilmansuodatin on kallistetun laitteen yläosassa eikä painu maata vasten.

HUOMAUTUS: Kun käytössäsi on LB 246PI -malli, irrota akku aina ennen huolto-, korjaus- ja puhdistustoimenpiteitä.

Huoltovälit on laskettu tuotteen päivittäisen käytön perusteella. Välit voivat muuttua, jos tuotetta ei käytetä päivittäin.

Saat lisätietoja *-merkillä merkityistä huolloista kohdasta Tuotteen turvalaitteet sivulla 101.

Huolto	Päivittäin Vikaikkain	Kuukausit-tain
Tee yleistarkastus X
Tarkista öljytaso X
Puhdista tuote X
Huolto	Päivittäin Viikoittain	Kuukausitain
Tarkista terävarustus X
Tarkista leikkuusuojus* X
Tarkista moottorin jarrukahva* X
Tarkista akku* X
Tarkista äenenvaimennin* X
Tarkista sytytystulppa X
Vaihda ölj (ensimmäisten 5 käytättounnin jälleen ja sitten 50 käytättun-nin valein)		X
Vaihda ilmansuodatin (50 käytättounnin jälleen) X
Tarkista polttoainejärestelmä X

Yleistarkastus

• Varmista, että laitteen kaikki ruuvit ja mutterit on kiristetty oikein.

Laitteen puhdistaminen ulkopuolelta

• Poista lehdet, ruoho ja lika harjalla.
• Varmista, ettei moottorin yläosassa sijaitseva ilmanottoaukko ole tukkeutunut.
• Älä käytä laitteen puhdistamiseen painepesuria.
• Jos käytät tuotteen puhdistamiseen vettä, älä suihkuta vettä suoraan moottoriin.

Leikkuusuojuksen sisäpinnan puhdistaminen

1. Tyhjennä polttoainesäiliö.
2. Aseta tuote kyljelleen äänenvaimennin alaspäin.

HUOMAUTUS: Jos tuote asetetaan ilmansuodatin alaspäin, moottori saattaa vaurioitua.

1. Pese leikkuusuojuksen sisäpinta vesiletkulla.

Terävarustuksen tarkistaminen

VAROITUS: Estä tuotteen tahaton käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta.

VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta. Vaurioitunut terävarustus on aina vaihdettava.
2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava.

Terän vaihtaminen

1. Lukitse terä puukiilalla. (Kuva 33)
2. Irrota teräpultti.
3. Irrota terä.
4. Tutki terän tuki ja teräpultti vaurioiden varalta.
5. Tutki kampiakseli ja varmista, ettei se ole vääntynyt.
6. Asenna uusi terä siten, että terän kulmikkaat päät osoittavat leikkuusuojuksen suuntaan. (Kuva 34)
7. Varmista, että terä on kohdistettu moottorin akselin keskiosan kanssa.
8. Lukitse terä puukiilalla. Kiinnitä jousialuslevy paikalleen ja kiristä pultti ja aluslevy momenttiin 35-40 Nm. (Kuva 35)
9. Pyöritä terää käsin ja varmista, että se pyörii vapaasti.

VAROITUS: Käytä työrukkasia. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Testaa terää käynnistämällä tuote. Jos terä ei ole kiinnitetty asianmukaisesti, tuote tärisee tai sen leikkuutulos ei ole tyydyttävä.

Öljyn määrän tarkistaminen

HUOMAUTUS: Liian alhainen öljytaso voi vaurioittaa moottoria. Tarkista öljytaso ennen kuin käynnistät tuotteen.

1. Aseta tuote tasaiselle alustalle.
2. Irrota polttoainesäiliön korkki ja mittatikku.
3. Pyyhi mittatikku puhtaaksi öljystä.
4. Työnnä mittatikku kokonaan öljysäiliöön, jotta saat öljytasosta oikean kuvan.
5. Poista mittatikku.
6. Tarkista öljytaso mittatikusta.
7. Jos öljytaso on alhainen, lisää moottoriöljyä ja tarkista öljytaso uudelleen.

Moottoriöljyn vaihtaminen

VAROITUS: Moottoriöljy on erittäin kuumaa moottorin sammuttamisen jälkeen. Anna moottorin jäähtyä ennen kuin valutat moottoriöljyn pois moottorista. Jos moottoriöljyä joutuu iholle, pese öljy pois vedellä ja saippualla.

1. Käytä konetta, kunnes polttoainesäiliö on tyhjä.
2. Irrota sytytyskaapeli sytytystulpasta.
3. Irrota polttoainesäiliön korkki.
4. Aseta tuotteen alle säiliö, johon valutat öljyn.
5. Tyhjennä moottoriöljy säiliöstä kallistamalla konetta.
6. Lisää uutta moottoriöljyä, jota suositellaan kohdassa Tekniset tiedot sivulla 107.
7. Tarkista öljytaso. Katso Öljyn määrän tarkistaminen sivulla 105.

Akku (LB 246PI)

VAROITUS: Viallinen akku heikentää tuotteen turvallisuutta. Käytä vain valmistajan hyväksymää akkua.

Akku tuottaa tehon sähkökäynnistykseen ja on samalla turvalaite, joka estää tahattoman käynnistyksen. Irrota akku, kun et käytä tuotetta tai kun jätät tuotteen ilman valvontaa.

Akun käynnistäminen

Akku on käynnistettävä ennen ensimmäistä käyttökertaa.

1. Aseta akku laturiin, katso Akun lataaminen sivulla 106.
2. Odota noin kymmenen sekuntia, kunnes vähintään yksi vihreä merkkivalo syttyy.
3. Kiinnitä akku moottoriin, katso Sähkökäynnistys (LB 246PI) sivulla 104.

Akun lataaminen

Jos akun merkkivaloista yksikään ei pala tai vain yksi palaa, akku on ladattava. Tyhjä akku latautuu täyteen tunnissa. Akun lataaminen lyhyemmissä ajanjaksoissa ei vaurioita akkua.

1. Aseta akku akkulaturiin. (Kuva 36)
2. Kytke akkulaturi pistorasiaan, 220 V, 50 Hz.

Akun latauksen tila

Akun LED-näytö Tila
LED 1 vikkuu 0–25 %
LED 1 palaa, LED 2 vikkuu 25–50 %
LED 1 ja LED 2 palavat ja LED 3 vikkuu.	50–75 %
LED 1, LED 2 ja LED 3 palavat, LED 4 vikkuu.	75–100 %
LED 1, LED 2, LED 3, LED 4 palavat Täyteen ladatu

Akkulaturin merkkivalo Tila
Tasainen punainen valo Akku latautuu.
Vilkkuva punainen valo Akku on liian lämmin ja al-kaa latautua vasta, kun lämpötila on oikea.
Tasainen vihreä valo Akku on tãysin ladattu.
Vilkkuva punainen ja vih-reä valo	Akku on vauroitunut ja se on vaihdettava.

Ilmansuodattimen puhdistaminen

1. Irrota ilmansuodattimen kansi ja ilmansuodatin.
2. Napauta suodatinta tasaista pintaa vasten, jotta kaikki hiukkaset irtoavat.

HUOMAUTUS: Älä käytä ilmansuodattimen puhdistamiseen liuotinta tai paineilmaa.

1. Aseta ilmansuodatin takaisin paikalleen. Varmista, että ilmansuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.
2. Aseta ilmansuodattimen kansi takaisin paikalleen.

Huomautus: Pitkään käytössä ollutta ilmansuodatinta ei voi koskaan puhdistaa täysin puhtaaksi. Vaihda ilmansuodatin säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.
• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita: a) Varmista, että joutokäyntinopeus on säädetty oikein. b) Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.
• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 107. (Kuva 37)

Vaihda sytytystulppa tarvittaessa.

Polttoainejärjestelmän tarkistaminen

• Tutki polttoainesäiliön korkki ja polttoainesäiliön korkin tiiviste vaurioiden varalta.
• Tutki polttoaineletku vuotojen varalta. Jos polttoaineletku on vaurioitunut, vaihdata se huoltoliikkeessä.

Kuljettaminen, säilyttäminen ja hävittäminen

Kuljetus ja säilytys

Kun säilytät ja kuljetat tuotetta ja polttoainetta, varmista, ettei tuote vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon. - Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä. - Tyhjennä tuotteen polttoainesäiliö, jos varastoit tuotteen pitkäksi ajaksi. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen. Vältä onnettomuudet ja tuotteen vaurioituminen kiinnittämällä tuote turvallisesti kuljetuksen ajaksi. - Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä tuotetta kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle.

Hävittäminen

Noudata paikallisia kierrätysvaatimuksia ja säännöksiä. Hävitä kaikki kemikaalit, kuten moottoriöljy ja jäänestoaine, viemällä ne huoltoliikkeeseen tai asianmukaiseen keräyspisteeseen. Kun tuote tulee elinkaarensa päähän, hävitä tuote lähettämällä se Husqvarna-jälleenmyyjälle tai kierrätyspisteeseen. Toimita akku huoltoliikkeeseen tai vie se käytettyjen akkujen keräyspisteeseen.

Tekniset tiedot

Tekniset tiedot

	LB 146P LB 246PI
Moottori
Tuotemerkki Briggs & Stratton Briggs & Stratton
Iskutilavuus, cm3	140 150
Nopeus, r/min 2 900 +/- 100 2 900 +/- 100
Moottorin nimellisteho, kW41	1,9 2,1
Sytytjsjärestelmä
Sytytystulppa QC12YC QC12YC
Kärkiväli, mm 0,5 0,5
Poltoaine-/voitelujärestelmä
Poltoainesäiliön tilavuus, litraa 0,8 0,8
Öljysäiliön tilavuus, litraa 0,5 0,5
Moottoriöljy42	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Paino
Säiliöt tyhjinä, kg 19 21
Melupäastöt43
Äänen tehtaso, mitatu dB(A) 93 92
Äänen tehtaso, taattu LWA dB(A) 95 94
Äänitasot44
Äänenpainetaso käytäjän korvan tasalla, dB(A) 81 79
Tärinätasot, ahv, eq45
Kahva, m/s2	4,6 4,6
Terälaite
Leikkukorkeus, mm 35-70 35-70
Leikkuuleveys, mm 460 460
Terä Silppuri 46 Silppuri 46
Tuotenumero	5839740-10	5839740-10
Aloitus
Sähkökäynistys Ei Kyllä
Akku	-	Li-ion, 12V / 15,7 Wh

EY-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa, että Husqvarnaruohonleikkurit LB 146P ja LB 246PI alkaen sarjanumerosta 2017xxxxxxxx ovat seuraavien NEUVOSTON DIREKTIIVIEN mukaisia:

1. toukokuuta 2006 annettu konedirektiivi 2006/42/EY
2. helmikuuta 2014 annettu direktiivi 2014/30/EU sähkömagneettisesta yhteensopivuudesta
3. toukokuuta 2000 annettu laitemeludirektiivi 2000/14/EY.

Melupäästöjä koskevat tiedot löytyvät luvusta Tekniset tiedot.

Seuraavia standardeja on sovellettu:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Yllä luetellut standardit ovat standardien uusimmat julkaistut versiot, mikäli muuta ei ole ilmoitettu.

Ilmoitettu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on julkaissut raportteja vaatimustenmukaisuuden arvioinnista 8. toukokuuta 2000 ulkona käytettävien laitteiden melupäästöistä ympäristöstä annetun neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti.

Sertifikaattien numerot ovat: 01/901/297, 01/901/299

Claes Losdal, kehityspäällikkö/puutarhatuotteet (Husqvarna AB:n valtuuttama ja teknisestä dokumentaatiosta vastaava edustaja)

Sisällysluettelo

Johdanto 110

Huolto. 116

Turvallisuus 111

Puhdista ilmansuodatin

1. Irrota ilmansuodattimen kansi ja poista suodatin.
2. Pudista suodatinta tasaista pintaa vasten, jotta hiukkaset irtoavat.

HUOMAA: Älä puhdista ilmansuodatinta liuottimella tai paineilmalla.

1. Aseta suodatin takaisin. Varmista, että ilmansuodatin on täysin tiivis ilmansuodattimen pidikkeessä.
2. Aseta ilmansuodattimen kansi takaisin.

Huomautus: Pitkään käytettyä ilmansuodatinta ei voi puhdistaa täysin. Vaihda ilmansuodatin säännöllisesti. Vaihda aina vaurioitunut ilmansuodatin.

Sytytystulpan tarkistus

HUOMAA: Käytä aina suositeltua sytytystulppatyyppiä. Vääränlainen sytytystulppa voi vahingoittaa laitetta.
