Producttype	Duwwerkgrasmaaier (roterend)
Merk	Husqvarna
Model	LB 146P
Motor	Briggs & Stratton, 140 cm³, 1,9 kW
Start	Handmatig (trekstarter)
Maaiwijdte	460 mm
Maaihoogte	35-70 mm, verstelbaar op 4 wielen
Brandstoftankinhoud	0,8 L
Olietankinhoud	0,5 L
Aanbevolen motorolie	SAE 30 of SAE 10W-30
Bougie	QC12YC, afstand 0,5 mm
Gewicht (lege tanks)	19 kg
Gemeten geluidsniveau	93 dB(A)
Geluidsdrukniveau aan het oor	81 dB(A)
Trillingen (handgreep)	4,6 m/s²
Maaisysteem	Mulchermes 46 (BioClip)
Mesreferentie	5839740-10
Beoogd gebruik	Grasmaaien in particuliere tuinen
Brandstof	Loodvrije benzine min. 90 RON
Veiligheid	Motorrem, maaidek
Onderhoud	Reiniging, oliecontrole, messlijpen
Conformiteit	CE (2006/42/CE, 2014/30/UE, 2000/14/CE)

Veelgestelde vragen - LB 146P HUSQVARNA

Wat is het motorvermogen van de grasmaaier LB 146P?

De Briggs & Stratton motor van 140 cm³ levert een nominaal vermogen van 1,9 kW.

Hoe stel ik de maaihoogte in?

Verwijder de stelpen van elk wiel en plaats deze in een van de 4 gaten om een hoogte van 35 tot 70 mm te verkrijgen.

Hoe start ik de grasmaaier?

Houd de motorremhendel tegen het stuur en trek stevig aan de startkabel nadat u de brandstofpomp hebt geactiveerd.

Welk type motorolie moet ik gebruiken?

Gebruik motorolie SAE 30 of SAE 10W-30 (inhoud 0,5 L). Controleer het niveau voor elk gebruik.

Welke benzine moet ik gebruiken voor de grasmaaier?

Gebruik loodvrije benzine met een octaangetal van minimaal 90 RON (87 AKI). Alkylaatbenzine wordt aanbevolen.

Hoe reinig ik de grasmaaier na gebruik?

Reinig de buitenkant met een borstel. Voor de binnenkant van de kap kantelt u de grasmaaier uitlaat naar beneden en spoelt u met een straal. Richt nooit water op de motor.

Hoe vervang ik het mes?

Blokkeer het mes met een houtblok, verwijder de bout, vervang het mes en richt de snijkant naar de kap. Draai de bout aan met 35-40 Nm.

Wat moet ik doen als de grasmaaier abnormaal trilt?

Stop onmiddellijk de motor, koppel de bougie los en controleer het mes. Een beschadigd of ongebalanceerd mes kan trillingen veroorzaken. Vervang het indien nodig.

Hoe berg ik de grasmaaier in de winter op?

Maak de brandstoftank leeg, reinig de grasmaaier en berg deze op een droge en vorstvrije plaats op. Verwijder de accu (indien van toepassing).

Waar vind ik reserveonderdelen voor de LB 146P?

Neem contact op met een Husqvarna-dealer of een erkende werkplaats. Gebruik altijd originele goedgekeurde onderdelen.

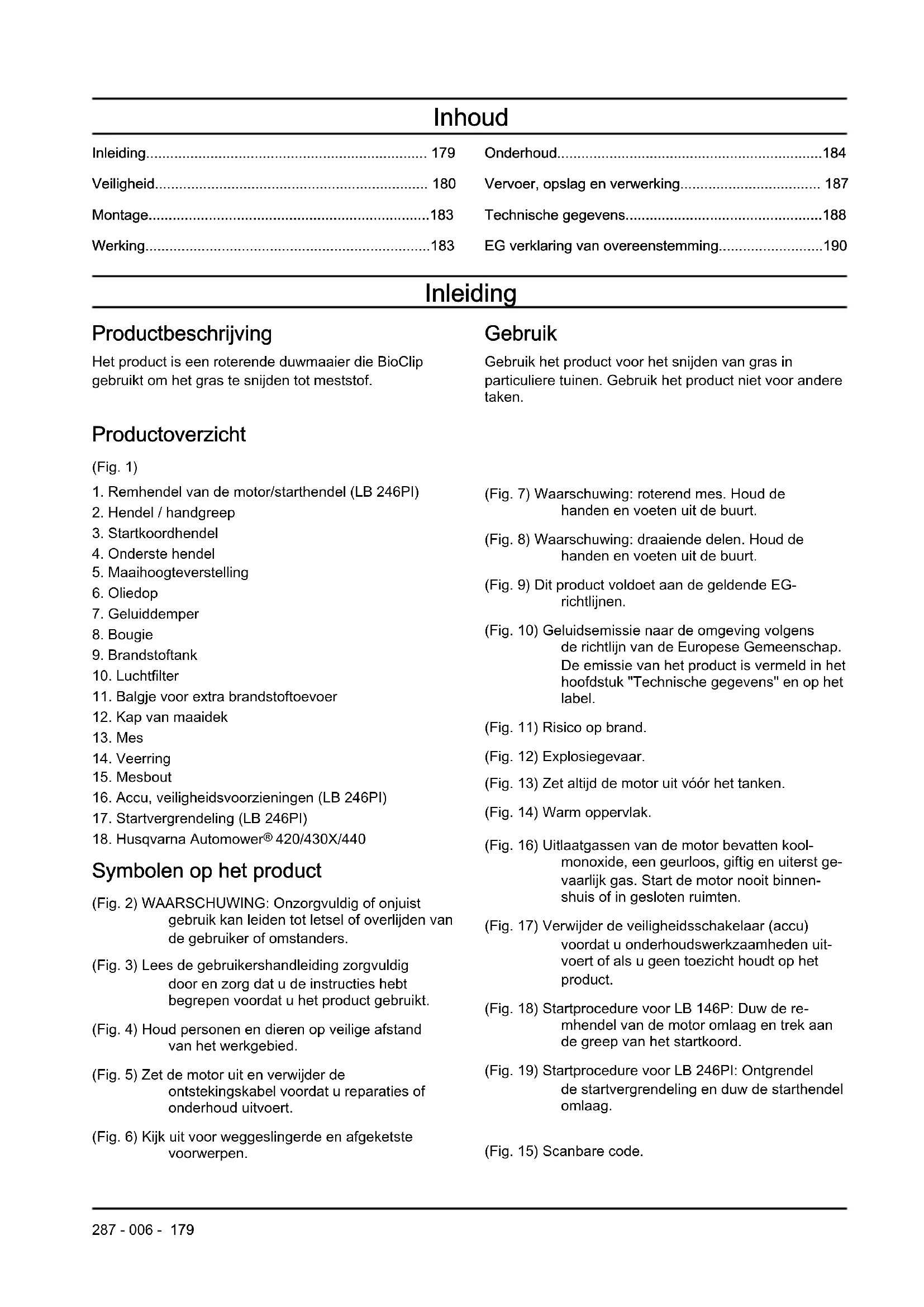

GEBRUIKSAANWIJZING LB 146P HUSQVARNA

NL Gebruiksaanwijzing

NO Bruksanvisning

Vervoer, opslag en verwerking. 187

EG verklaring van overeenstemming. 190

Inleiding

Productbeschrijving

Het product is een roterende duwmaier die BioClip gebruikt om het gras te snijden tot meststof.

Productoverzicht

(Fig. 1)

1. Remhendel van de motor/starhendel (LB 246PI)
2. Hendel / handgreep
3. Startkoordhendel
4. Onderste hendel
5. Maaihoogteverstelling
6. Oliedop
7. Geluiddemper
8. Bougie
9. Brandstoftank
10. Luchtfilter
11. Balgje voor extra brandstoftoevoer
12. Kap van maaidek 13. Mes
13. Veerring
14. Mesbout
15. Accu, veiligheidsvoorzieningen (LB 246PI)
16. Startvergrendeling (LB 246PI)
17. Husqvarna Automower 420/430X/440

Symbolen op het product

(Fig. 2) WAARSCHUWING: Onzorgvuldig of onjuist gebruik kan leiden tot letsel of overlijden van de gebruiker of omstanders. (Fig. 3) Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt. (Fig. 4) Houd personen en dieren op veilige afstand van het werkgebied. (Fig. 5) Zet de motor uit en verwijder de ontstekingskabel voordat u reparaties of onderhoud uitvoert. (Fig. 6) Kijk uit voor weggeslingerde en afgeketste voorwerpen.

Gebruik

Gebruik het product voor het snijden van gras in particuliere tuinen. Gebruik het product niet voor andere taken.

(Fig. 7) Waarschuwing: roterend mes. Houd de handen en voeten uit de buurt. (Fig. 8) Waarschuwing: draaiende delen. Houd de handen en voeten uit de buurt. (Fig. 9) Dit product voldoet aan de geldende EG-richtlijnen. (Fig. 10) Geluidsemissie waar de omgeving volgens de richtlijn van de Europese Gemeenschap. De emissie van het product is vermeld in het hoofdstuk "Technische gegevens" en op het label. (Fig. 11) Risico op brand. (Fig. 12) Explosiegevaar. (Fig. 13) Zet altijd de motor uit voor het tanken. (Fig. 14) Warm oppervlak. (Fig. 16) Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Start de motor nooit binnenshuis of in gesloten ruimten. (Fig. 17) Verwijder de veiligheidsschakelaar (accu) voordat u onderhoudswerkzaamheden uitvoert of als u geen toezicht houdt op het product. (Fig. 18) Startprocedure voor LB 146P: Duw de remhendel van de motor omlaag en trek aan de greep van het startkoord. (Fig. 19) Startprocedure voor LB 246PI: Ontgrendel de startvergrendeling en duw de starthendel omlaag. (Fig. 15) Scanbare code.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor overige commerciële markten.

Euro V-emissies

WAARSCHUWING: De EU-typegoedkeuring van dit product vervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.
• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd wordt gebruikt, of als u zich niet aan de regels houdt. Letsel of overlijden kunnen het gevolg zijn als u de veiligheidsvoorschriften negeert.
• Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant

van het medische implantaat alvorens dit product te gaan gebruiken.

• Wees altijd voorzichtig en gebruik uw gezond verstand. Als u niet zeker weet hoe u het product moet bedienen in een bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u verdergaat. Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.
• Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kunt lezen.
• Laat niemand het product gebruiken tenzij u zeker weet dat deze de inhoud van de gebruikershandleiding hebben gelezen en begrepen.
• Laat het product niet door een kind bedienen.
• Houd kinderen uit het werkgebied. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.
• Laat het product niet bedienen door een persoon die de instructies niet heeft gelezen.
• Houd personen met een lichamelijke of geestelijke beperking die het product gebruiken, altijd in de gaten. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.
• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatief effect op uw visie, alertheid, coördinatie en oordeel.
• Gebruik het product niet als het defect is.
• Wijzig dit product niet of gebruik het niet als het door anderen gewijzigd kan zijn.

Veiligheid van het werkgebied

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder objecten zoals takken, twijgen en stenen uit het werkgebied voordat u het product gaat gebruiken.
• Objecten die tegen de snijuitrusting aankomen, kunnen worden weggeslingerd en schade veroorzaken aan personen en objecten. Houd omstanders en dieren op veilige afstand van het product.
• Gebruik het product nooit in slechte weersomstandigheden zoals mist, regen, sterke wind, hevige kou of als er gevaar is voor blikseminslag. Het gebruik van dit product bij slecht weer of op vochtige of natte plaatsen is vermoeiend. Slecht weer kan leiden tot gevaarlijke situaties zoals gladde ondergronden.
• Kijk uit voor personen, objecten en situaties die een veilig gebruik van het product kunnen verhinderen.
• Kijk uit voor obstakels zoals wortels, stenen, takjes, kuilen en greppels. Obstakels kunnen moeilijk te zien zijn door hoog gras.
• Gras maaien op hellingen kan gevaarlijk zijn. Gebruik het product niet op een helling van meer dan 15 graden.
• Gebruik het product dwars over het oppervlak van hellingen. Ga niet van boven naar beneden.
• Wees voorzichtig wanneer u in de buurt komt van onoverzichtelijke bochten en voorwerpen die uw zicht kunnen belemmeren.

Werkveiligheid

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik dit product alleen om gazons te maaien. Het is niet toegestaan om het product voor andere doeleinden te gebruiken. Maak altijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 181.
• Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.
• Start de motor nooit in een gesloten ruimte of in de buurt van brandbaar materiaal. De uitlaatdampen van de motor zijn heet en kunnen vonken bevatten die brand kunnen veroorzaken.
• Gebruik dit product alleen als het mes en alle afdekkingen correct zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letsel veroorzaken.
• Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigen en de motoras verbuigen. Een gebogen as veroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.
• Stop het product onmiddellijk als het mes een voorwerp heeft geraakt of als zich trillingen voordoen. Ontkoppel de ontstekingskabel van de bougie. Controleer het product op schade. Repareer schade of laat een erkende servicewerkplaats de reparatie uitvoeren.
• Bevestig de motorremhendel nooit permanent aan de handgreep wanneer de motor wordt gestart.
• Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes niet in aanraking komt met de grond of andere voorwerpen.
• Blijf altijd achter het product wanneer u het gebruikt.
• Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreep tijdens de bediening van het product. Houd uw handen en voeten uit de buurt van de roterende messen. Kantel het product niet terwijl de motor draait.
• Wees voorzichtig wanneer u het product naar achteren trekt.
• Til het product nooit op terwijl de motor draait. Als het product toch moet worden opgetild, zet dan eerst de motor uit en ontkoppel de ontstekingskabel van de bougie.
• Loop niet achteruit wanneer u het product bedient.
• Stop de motor als u in gebieden zonder gras komt, bijvoorbeeld op paden van grind, stenen en asfalt.
• Loop niet hard met het product wanneer de motor is ingeschakeld. Loop altijd rustig wanneer u het product bedient.
• Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit terwijl de motor draait.
• Houd altijd toezicht op het product wanneer de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting niet draait.

Veiligheidsinstructies voor bediening

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschermingsuitrusting kan niet alle risico's uitsluiten, maar kan de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.
• Gebruik gehoorbescherming als het geluidsniveau hoger is dan 85 dB.
• Gebruik zware antisliplaarzen of -schoenen. Draag geen open schoenen en loop niet op blote voeten.
• Draag een lange broek van stevige stof.
• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect zijn.
• Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicewerkplaats.

De kap van het maaidek controleren.

De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes. Controleer de kap van het maaidek om te zien of er geen schade is, zoals barsten.

Accu (LB 246PI)

WAARSCHUWING: Een defecte accu vermindert de veiligheid van het product. Gebruik alleen een accu die is goedgekeurd door de fabrikant.

De accu voorziet de elektrische startfunctie van stroom en is een veiligheidsvoorziening die voorkomt dat de motor per ongeluk wordt gestart. Verwijder de accu wanneer u het product niet gebruikt en wanneer u er geen toezicht op houdt.

Remhendel motor

De motorrem schakelt de motor uit. Als de remhendel van de motor wordt losgelaten, stopt de motor.

Voor een inspectie van de motorrem start u de motor en laat u de motorremhendel los. Als de motor niet binnen 3 seconden stopt, laat u een erkende Husqvarna servicewerkplaats de motorrem afstellen.

(Fig. 20)

Startvergrendeling

Bij model LB 246PI wordt de remhendel van de motor ook gebruikt als een starthendel voor de startmotor. Controleer de startvergrendeling om er zeker van te zijn dat deze de werking van de startmotor voorkomt.

1. Trek de starthendel in de richting van de handgreep (B). De startvergrendeling stopt de beweging.
2. Duw de startvergrendeling naar rechts (A). (Fig. 21)
3. Laat de startvergrendeling los en controleer of deze teruggaat naar de oorspronkelijke stand.

Geluiddemper

De uitlaatdemper is bedoeld om het geluidsniveau zo laag mogelijk te houden en om de uitlaatgassen weg te voeren van de gebruiker.

Gebruik het product niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdemper stijgt het geluidsniveau en neemt het risico op brand toe.

WAARSCHUWING: De uitlaatdemper wordt erg heet tijdens en na gebruik en wanneer de motor draait bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

Brandstofveiligheid

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Start het product niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en laat het product drogen.
• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan. Zorg dat er geen brandstof op uw lichaam terechtkomt, dit kan letsel veroorzaken. Als er brandstof op uw lichaam terechtkomt, verwijder deze dan met water en zeep.
• Start het product niet als er sprake is van een motorlekkage. Controleer de motor regelmatig op lekkage.
• Wees voorzichtig met brandstof. Brandstof is licht ontvlambaar en de dampen zijn explosief. Ze kunnen letsel veroorzaken of leiden tot de dood.
• Adem geen brandstofdampen in, dit kan letsel veroorzaken. Zorg voor voldoende ventilatie.
• Rook niet in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor. Vul geen brandstof bij terwijl de motor is ingeschakeld. Zorg ervoor dat de motor koud is wanneer u brandstof bijvult.
• Draai de tankdop langzaam open en laat de druk voorzichtig ontsnappen voordat u brandstof bijvult. Vul geen brandstof bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.
• Draai de tankdop volledig aan. Als de tankdop niet volledig is aangedraaid, bestaat een risico op brand.
• Verplaats het product minstens 3 m van de plaats waar u de brandstoftank hebt gevuld, voordat u het product start.
• Vul de brandstoftank niet volledig. Door de brandstofuitzetting moet er ruimte overblijven aan de bovenkant van de brandstoftank.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Start de motor nooit binnenshuis of in gesloten ruimten.
• Voordat u het onderhoud van het product uitvoert, zet u de motor uit en verwijdert u de ontstekingskabel van de bougie. Verwijder bij LB 246PI ook de accu.
• Draag beschermende handschoenen wanneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.
• Accessoires en wijzigingen aan het product die niet zijn goedgekeurd door de fabrikant, kunnen leiden tot ernstig letsel of overlijden. Breng geen

wijzigingen aan het product aan. Gebruik alleen accessoires die zijn goedgekeurd door de fabrikant.

• Als het onderhoud niet correct en regelmatig wordt uitgevoerd, neemt de kans op letsel of schade aan het product toe.
• Voer alleen onderhoud uit zoals beschreven in deze gebruikershandleiding. Alle overige onderhoudswerkzaamheden moeten worden uitgevoerd door een erkende Husqvarna servicewerkplaats.
• Laat een erkende Husqvarna servicewerkplaats regelmatig onderhoud aan het product uitvoeren.
• Vervang beschadigde, versleten of defecte onderdelen.

Montage

Inleiding

WAARSCHUWING: Lees het hoofdstuk over veiligheid voordat u het product monteert. Verwijder bij LB 246PI ook de accu.

Hendel monteren

1. Klap de handgreep naar voren. (Fig. 22)
2. Draai de knoppen aan de linker- en rechterzijde volledig vast en klap de hendel op. (Fig. 23)
3. Plaats de steun in de groef op het maaidek. (Fig. 24)
4. Bevestig de 2 stoppers die de steun en de hendel vergrendelen. Druk ze volledig in positie. (Fig. 25)

Let op: Er zijn twee stoppers, een is gemarkeerd met een H en een met een V. Plaats de stopper met een

H aan de rechterkant en de stopper met een V aan de linkerkant.

OPGELET: Gebruik dit product alleen als de 2 stoppers zijn bevestigd.

Hoogte van de handgreep afstellen

1. Verwijder de beugel van de onderste handgreep. (Fig. 26)

a) Plaats de beugel in het bovenste gat (A) om de handgreephoogte te verlagen. b) Plaats de beugel in het onderste gat (B) om de handgreephoogte te verhogen. (Fig. 27)

Werking

Inleiding

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en te hebben begrepen.

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app biedt uitgebreide functies voor uw Husqvarna-product:

• Uitgebreide productinformatie.
• Informatie over, en hulp bij, onderdelen en onderhoud van uw product.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.
2. Registreer in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app om verbinding te maken met het product en dit te registreren.

Voordat u het product gaat bedienen

1. Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen.
2. Controleer de snijuitrusting om te zien of deze correct is gemonteerd en afgesteld. Zie Snijuitrusting controleren op pagina 185.
3. Vul de brandstoftank. Zie Brandstof bijvullen op pagina 183.
4. Vul de olietank en controleer het oliepeil. Zie Oliepeil controleren op pagina 186.

Brandstof bijvullen

Gebruik emissiearme of alkylaatbenzine, indien beschikbaar. Als er geen emissiearme of alkylaatbenzine beschikbaar is, gebruik dan een

loodvrije benzine van goede kwaliteit, of loodhoudende benzine met een octaangetal dat niet lager is dan 90.

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON (87 AKI). Dit kan schade aan het product veroorzaken.

1. Draai de brandstoftankdop langzaam los om de druk te laten ontsnappen.
2. Vul langzaam met een benzinejerrycan. Als u brandstof morst, verwijder deze dan met een doek en laat de resterende brandstof opdrogen.
3. Maak het gebied rond de brandstoftankdop goed schoon.
4. Draai de tankdop volledig aan. Als de tankdop niet volledig is aangedraaid, bestaat er een risico op brand.
5. Verplaats het product minstens 3 m (10 ft) van de plaats waar u de brandstoftank hebt gevuld, voordat u het product start.

Maaihoogte afstellen

• Druk de as eruit en zet deze in de juiste positie voor elk van de 4 wielen. (Fig. 28)

OPGELET: Stel de maaihoogte niet te laag in. Als het oppervlak van het gazon niet waterpas is, kunnen de messen de grond raken.

Product starten

• Druk het balgje voor extra brandstoftoevoer 5 keer in wanneer u het product voor de allereerste keer start. Druk het balgje voor extra brandstoftoevoer 3 keer in wanneer u het product een volgende keer start met een koude motor.
• Controleer of de ontstekingskabel is verbonden met de bougie.

Handmatig starten (LB 146P)

1. Blijf achter het product.
2. Houd de motorremhendel tegen de handgreep. (Fig. 29)
3. Houd het startkoord in uw rechterhand.
4. Trek het startkoord langzaam maar buiten totdat u enige weerstand voelt.
5. Krachtig trekken om de motor te starten.

WAARSCHUWING: Wikkel het startkoord niet rond uw hand.

Elektrische startfunctie (LB 246PI)

1. Zorg ervoor dat de accu is geactiveerd en opgeladen. Zie De accu starten op pagina 186.
2. Sluit de accu aan op de motor. (Fig. 30)
3. Duw de startvergrendeling naar rechts (A).
4. Trek de starthendel (B) tegen de handgreep om de startmotor te starten. De startmotor stopt wanneer de motor is gestart. (Fig. 31)

Product stoppen

• Als u de motor wilt stoppen, laat u de motorremhendel los.

De accu verwijderen

Om te voorkomen dat de motor per ongeluk wordt gestart, verwijdert u de accu van model LB 246PI wanneer u het product niet gebruikt.

1. Druk de vergrendelknoppen (A) in en trek de accu eruit. (Fig. 32)

Een goed resultaat verkrijgen

• Gebruik altijd een scherp mes. Een bot mes geeft een onregelmatig resultaat en het snijvlak van het gras wordt geel. Een scherp mes verbruikt ook minder energie dan een bot mes. Maai nooit meer dan 1/3e van de lengte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controleer het resultaat en verlaag de snijhoogte tot een geschikt niveau. Als het gras echt lang is, rijd dan langzaam en maai zo nodig 2 keer. Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en te hebben begrepen.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparaties en onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan naar de dichtstbijzijnde servicewerkplaats.

Onderhoudsschema

WAARSCHUWING: Zorg ervoor dat, wanneer u het product kantelt, het luchtfilter aan de bovenkant van het gekantelde product is en niet aan de onderkant.

OPGELET: Verwijder bij model LB 246PI altijd de accu voordat u onderhoudswerkzaamheden of reparaties uitvoert of het product reinigt.

De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product niet dagelijks wordt gebruikt.

Voor onderhoud dat is gemarkeerd met *: zie de instructies in Veiligheidsvoorzieningen op het product op pagina 181.

Onderhoud Elke dag Wekelijks Maandelijks
Algemene inspectie uitvoeren X
Motoroliepeil controlleren X
Product reinigen X
Snijuitrusting controlleren X
Kap van het maaidek controlleren* X
Motorremhendel controlleren* X
Accu controlleren* X
Demper controlleren* X
Bougie controlleren X
Olie verversen (de eerste keer na 5aar gebruik, dan na elke 50aar gebruik)			X
Luchtfilter vervangen (na 50aar gebruik) X
Brandstofsystemeem controlleren X

Algemene inspectie uitvoeren

• Controleer of alle moeren en schroeven op het product goed zijn vastgedraaid.

Product aan de buitenkant reinigen

• Gebruik een borstel om bladeren, gras en vuil te verwijderen. Zorg dat de luchtinlaat op de bovenkant van de motor niet is geblokkeerd.
• Reinig het product niet met een hogedrukspuit.
• Als u water gebruikt om het product te reinigen, spuit dan geen water rechtstreeks op de motor.

Binnenoppervlak van de kap van het maaidek reinigen

1. Leeg de brandstoftank.
2. Plaats het product op zijn kant met de demper naar beneden.

OPGELET: Als het product met het luchtfilter naar beneden wordt geplaatst, kan de motor beschadigd raken.

1. Spuit de binnenkant van het maaidek schoon met water.

Snijuitrusting controleren

WAARSCHUWING: Verwijder de ontstekingskabel van de bougie om te voorkomen dat de motor per ongeluk wordt gestart.

WAARSCHUWING: Draag beschermende handschoenen wanneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controleer de snijuitrusting op beschadiging of scheuren. Vervang beschadigde snijuitrusting altijd.
2. Kijk naar het mes om te zien of dit is beschadigd of bot is.

Let op: Het mes moet na het slijpen worden gebalanceerd. Laat het slijpen, vervangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, vervang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of moet worden vervangen.

Mes vervangen

1. Zet het mes vast met een houten blok. (Fig. 33)
2. Verwijder de mesbout.
3. Verwijder het mes.
4. Controleer de messteun en de mesbout om te zien of er schade is.
5. Controleer de motoras om te controleren of deze niet is verbogen.
6. Wanneer u het nieuwe mes bevestigt, richt dan de gebogen uiteinden van het mes naar de kap van het maaidek. (Fig. 34)
7. Controleer of het mes is uitgelijnd met het midden van de motoras.
8. Zet het mes vast met een houten blok. Bevestig de veerring en draai de bout en ring vast met een aanhaalmoment van 20 Nm. 35-40 (Fig. 35)
9. Draai het mes met de hand rond en controleer of het vrij draait.

WAARSCHUWING: Draag handschoenen van dikke stof. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Start het product om het mes te testen. Als het mes niet goed is bevestigd, zich er trillingen in het product of is het maairesultaat niet goed.

Oliepeil controleren

OPGELET: Een te laag oliepeil kan ernstige schade aan de motor veroorzaken. Voer een controle van het oliepeil uit voordat u het product start.

1. Zet het product op een vlakke ondergrond.
2. Verwijder de olietankdop met de bijgevoegde peilstok.
3. Veeg de olie van de peilstok.
4. Steek de peilstok volledig in de olietank om een goed beeld van het oliepeil te krijgen.
5. Verwijder de peilstok.
6. Controleer het oliepeil op de peilstok.
7. Als het oliepeil laag is, vult u bij met motorolie en controleert u het oliepeil opnieuw.

De motorolie verversen

WAARSCHUWING: Motorolie is nog erg heet direct nadat de motor is uitgezet. Laat de motor afkoelen voordat u de motorolie aftapt. Als u motorolie morst op uw huid, was die dan af met water en zeep.

1. Gebruik het product totdat de brandstoftank leeg is.
2. Verwijder de ontstekingskabel van de bougie.
3. Verwijder de olietankdop.
4. Plaats een opvangbak onder het product om de motorolie in op te vangen.
5. Kantel het product om de motorolie uit de olietank af te tappen.
6. Vul bij met nieuwe motorolie van het type dat wordt aanbevolen in Technische gegevens op pagina 188.
7. Controleer het oliepeil. Zie Oliepeil controleren op pagina 186.

Accu (LB 246PI)

WAARSCHUWING: Een defecte accu vermindert de veiligheid van het product. Gebruik alleen een accu die is goedgekeurd door de fabrikant.

De accu voorziet de elektrische startfunctie van stroom en is een veiligheidsvoorziening die voorkomt dat de motor per ongeluk wordt gestart. Verwijder de accu wanneer u het product niet gebruikt en wanneer u er geen toezicht op houdt.

De accu starten

Voordat u de accu de eerste keer gebruikt, moet u deze starten.

1. Plaats de accu in de lader, zie De accu opladen op pagina 186.
2. Wacht totdat er minimaal 1 groen lampje gaat branden, ongeveer 10 seconden.
3. Sluit de accu aan op de motor, zie Elektrische startfunctie (LB 246PI) op pagina 184.

De accu opladen

Als slechts 1 of 0 indicatielampjes op de accu branden, moet u de accu opladen. Een lege accu wordt in 1 uur volledig opgeladen. De accu raakt niet beschadigd wanneer deze voor kortere periodes wordt opgeladen.

1. Plaats de accu in de acculader. (Fig. 36)
2. Sluit de acculader aan op een stopcontact, 220 V, 50 Hz.

Status van acculader

LED-display op de accu	Status
LED 1 knippert 0%-25%
Led 1 brandt, led 2 knippert 25%-50%
Led 1 en led 2 branden, led 3 knippert	50%-75%
Led 1, led 2 en led 3 branden, led 4 knippert	75%-100%
Led 1, led 2, led 3, led 4 branden Volle	dig opge-laden

Indicatielampje op de ac- culader	Status
Constant brandend rood lampje	De accu worden opgeladen
Knipperend rood lampje De	accu is te warm en het opladen worden gestart wanneer de accu de juiste temperatuur heeft
Constant brandend groen lampje	De accu is volledig opge-laden
Knipperend rood en groen lampje	De accu is beschadigd en moet worden verrangen

Het luchtfilter reinigen

1. Verwijder het luchtfilterdeksel en verwijder het filter.
2. Tik het filter tegen een vlakke ondergrond om de deeltjes te verwijderen.

OPGELET: Gebruik geen oplosmiddel of perslucht om het luchtfilter te reinigen.

1. Zet het luchtfilter terug. Controleer of het luchtfilter de luchtfilterhuis volledig afsluit.
2. Zet het luchtfilterdeksel terug.

Let op: Een luchtfilter dat langdurig is gebruikt, kan niet volledig worden gereinigd. Vervang het luchtfilter regelmatig. Vervang een beschadigd luchtfilter altijd.

Bougie controleren

OPGELET: Gebruik altijd het juiste bougietype. Een verkeerd type bougie kan schade aan het product veroorzaken.

• Controleer de bougie als de motor weinig vermogen heeft, niet gemakkelijk te starten is of stationair niet goed draait.
• Volg deze instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken:

a) Zorg ervoor dat het stationair toerental altijd juist is afgesteld. b) Zorg dat het brandstofmengsel correct is. c) Zorg dat het luchtfilter schoon is.

• Maak de bougie schoon als deze vuil is en controleer of de afstand tussen de elektroden correct is, zie Technische gegevens op pagina 188. (Fig. 37)
• Vervang de bougie indien nodig.

Brandstofsysteem controleren

• Controleer de brandstoftankdop en de afdichting van de brandstoftankdop om te zien of er geen schade is.
• Controleer de brandstofslang om te controleren of er geen lekken zijn. Als de brandstofslang beschadigd is, laat deze dan door een servicemonteur vervangen.

Vervoer, opslag en verwerking

Transport en opslag

• Controleer voor opslag en vervoer van het product en de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels, kunnen tot brand leiden.
• Gebruik altijd goedgekeurde containers voor opslag en transport van brandstof.
• Leeg de brandstoftank voordat u het product voor langere tijd opbergt. Voer de brandstof af via een geschikte verwijderingslocatie.
• Zet het product tijdens het vervoer veilig vast om schade en ongelukken te voorkomen.
• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.
• Bewaar het product in een droge en vorstvrije ruimte.

Afvoeren

• Neem de plaatselijk geldende wet- en regelgeving voor recycling in acht.
• Voer alle chemicaliën, zoals olie of antivries, af via een servicecentrum of een geschikte verwijderingslocatie.
• Wanneer het product niet langer in gebruik is, stuur het dan naar een Husqvarna dealer of voer het af via een recyclingslocatie.
• Lever de accu in bij een servicecentrum of bij een bedrijf dat oude accu's verwerkt.

Technische gegevens

Technische gegevens

	LB 146P LB 246PI
Motor
Merk Briggs & Stratton Briggs & Stratton
Cylinderinhoud, cm3	140 150
Toerental, tspm 2900 +/- 100 2900 +/- 100
Nominaal motorvermögen, kW76	1,9 2,1
Ontstekingssystem
Bougie QC12YC QC12YC
Elektrodenafstand, mm 0,5 0,5
Brandstof-/smeersystem
Inhoud brandstoftank, liter 0,8 0,8
Inhoud olietank, liter 0,5 0,5
Motorolie77	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Gewicht
Met lege tanks, kg 19 21
Geluidsemissies78
Geluidsvermögens niveau, gemeten dB(A) 93 92
Geluidsvermögens niveau, gegandeerd LWA dB (A)	95 94
Geluidsniveau79
Geluidsdrukniveau bij het oor van de gebruiker, dB (A)	81 79
Trillingsniveauus, ahveq80
Handgreep, m/s2	4,6 4,6
Snijuitrusting
Maaihoogte, mm	35-70	35-70
Maaibreedte, mm 460 460
Mes Mulcher 46 Mulcher 46
Artikelnummer 5839740-10 5839740-10
Start
Elektrische startmotor Nee Ja
Accu - Li-ion, 12V/15,7Wh

EG-conformiteitsverklaring

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel.: [phone], verklaart dat de Husqvarna gazonmaaiers LB 146P en LB 246PI met de serienummers 2017XXXXXX en volgende, voldoen aan de voorschriften van de RICHTLIJN VAN DE RAAD:

van 17 mei 2006 "met betrekking tot machines" 2006/42/EG van 26 februari 2014 "met betrekking tot elektromagnetische compatibiliteit" 2014/30/EU van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG

Zie Technische gegevens voor informatie over geluidsemissies.

De volgende normen zijn van toepassing:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Tenzij anders vermeld, betreft het de meest recente versies van de hierboven genoemde normen.

Aangemelde instantie: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala heeft rapporten opgesteld inzake de beoordeling van de overeenstemming met bijlage VI van Richtlijn 2000/14/EG van de Raad van 8 mei 2000 betreffende "de geluidsemissie door materieel voor gebruik buitenshuis".

Het certificaat heeft de nummers: 01/901/297, 01/901/299

Claes Losdal, Development Manager/Garden Products (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

INHOUD

Inleiding 191

Veiligheid 192

Montage 195

Bediening 195

Onderhoud 196

Persoonlijke beschermingsmiddelen

WAARSCHUWING: Lees voordat u het product gebruikt de onderstaande waarschuwingsinstructies.
