Typ produktu	Kosiarka rotacyjna pchana
Marka	Husqvarna
Model	LB 146P
Silnik	Briggs & Stratton, 140 cm³, 1,9 kW
Rozruch	Ręczny (linka rozrusznika)
Szerokość koszenia	460 mm
Wysokość koszenia	35-70 mm, regulacja na 4 kołach
Pojemność zbiornika paliwa	0,8 L
Pojemność zbiornika oleju	0,5 L
Zalecany olej silnikowy	SAE 30 lub SAE 10W-30
Świeca zapłonowa	QC12YC, szczelina 0,5 mm
Waga (puste zbiorniki)	19 kg
Zmierzony poziom mocy akustycznej	93 dB(A)
Poziom ciśnienia akustycznego przy uchu	81 dB(A)
Drgania (uchwyt)	4,6 m/s²
System koszenia	Ostrze Mulcher 46 (BioClip)
Numer ostrza	5839740-10
Przeznaczenie	Koszenie trawy w prywatnych ogrodach
Paliwo	Benzyna bezołowiowa 90 RON minimum
Bezpieczeństwo	Hamulec silnika, osłona tnąca
Konserwacja bieżąca	Czyszczenie, sprawdzanie oleju, ostrzenie ostrza
Zgodność	CE (2006/42/CE, 2014/30/UE, 2000/14/CE)

Często zadawane pytania - LB 146P HUSQVARNA

Jaka jest moc silnika kosiarki LB 146P?

Silnik Briggs & Stratton o pojemności 140 cm³ rozwija moc nominalną 1,9 kW.

Jak wyregulować wysokość koszenia?

Wyjmij trzpień regulacyjny na każdym kole i umieść go w jednym z 4 otworów, aby uzyskać wysokość 35–70 mm.

Jak uruchomić kosiarkę?

Trzymaj dźwignię hamulca silnika dociśniętą do rączki, a następnie mocno pociągnij za linkę rozrusznika po naciśnięciu pompki paliwa.

Jakiego oleju silnikowego używać?

Używaj oleju silnikowego SAE 30 lub SAE 10W-30 (pojemność 0,5 l). Sprawdzaj poziom przed każdym użyciem.

Jakiej benzyny używać do kosiarki?

Używaj benzyny bezołowiowej o liczbie oktanowej co najmniej 90 RON (87 AKI). Zalecana jest benzyna alkilatowa.

Jak wyczyścić kosiarkę po użyciu?

Wyczyść obudowę szczotką. Aby wyczyścić wnętrze osłony, przechyl kosiarkę tłumikiem w dół i spłucz strumieniem wody. Nie kieruj wody na silnik.

Jak wymienić ostrze?

Zablokuj ostrze klockiem drewna, odkręć śrubę, wymień ostrze, ustawiając ostrą krawędź w stronę osłony. Dokręć śrubę momentem 35-40 Nm.

Co zrobić, jeśli kosiarka nadmiernie wibruje?

Natychmiast zatrzymaj silnik, odłącz świecę zapłonową i sprawdź ostrze. Uszkodzone lub niewyważone ostrze może powodować drgania. Wymień je w razie potrzeby.

Jak przechowywać kosiarkę zimą?

Opróżnij zbiornik paliwa, wyczyść kosiarkę i przechowuj w suchym i zabezpieczonym przed mrozem miejscu. Wyjmij akumulator (jeśli dotyczy).

Gdzie znaleźć części zamienne do LB 146P?

Skontaktuj się z autoryzowanym dealerem Husqvarna lub autoryzowanym warsztatem. Stosuj wyłącznie oryginalne części homologowane.

INSTRUKCJA OBSŁUGI LB 146P HUSQVARNA

PL Instrukcja obsługi

PT Manual do utilizador 214-225

RO Instrucțiuni de utilizare

RU Руководство по эксплуатации

SK Návod na obsluhu

Kontrola krytu zaicho utroj

Sytytystulpan tarkistus

Transport, przechowywanie i utylizacja. 211

Dane techniczne 211

Deklaracja zgodności WE. 213

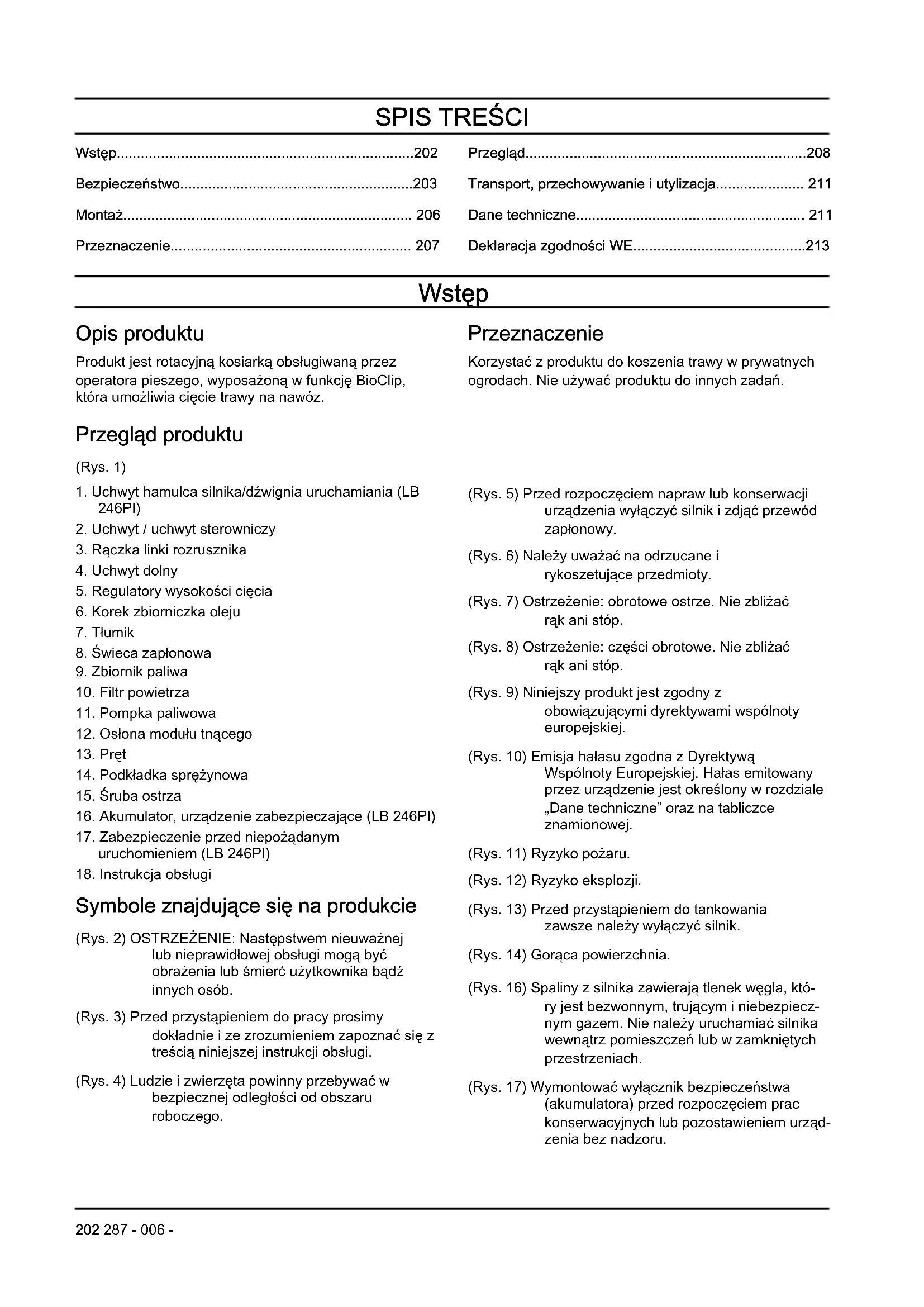

Wstęp

Opis produktu

Produkt jest rotacyjną kosiarką obsługiwaną przez operatora pieszego, wyposażoną w funkcję BioClip, która umożliwia cięcie trawy na nawóz.

Przegląd produktu

(Rys. 1)

1. Uchwyt hamulca silnika/dźwignia uruchamiania (LB 246PI)
2. Uchwyt / uchwyt sterowniczy
3. Rączka linki rozrusznika
4. Uchwyt dolny
5. Regulatory wysokości cięcia
6. Korek zbiorniczka oleju
7. Tłumik
8. Świeca zapłonowa
9. Zbiornik paliwa
10. Filtr powietrza
11. Pompka paliwowa
12. Osłona modułu tnącego
13. Pręt
14. Podkładka sprężynująca
15. Śruba ostrza
16. Akumulator, urządzenie zabezpieczające (LB 246PI)
17. Zabezpieczenie przed niepożądanym uruchomieniem (LB 246PI)
18. Instrukcja obsługi

Symbole znajdujące się na produkcie

(Rys. 2) OSTRZEŻENIE: Następstwem nieuważnej lub nieprawidłowej obsługi mogą być obrażenia lub śmierć użytkownika bądź innych osób. (Rys. 3) Przed przystąpieniem do pracy prosimy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji obsługi. (Rys. 4) Ludzie i zwierzęta powinny przebywać w bezpiecznej odległości od obszaru roboczego.

Przeznaczenie

Korzystać z produktu do koszenia trawy w prywatnych ogrodach. Nie używać produktu do innych zadań. (Rys. 5) Przed rozpoczęciem napraw lub konserwacji urządzenia wyłączyć silnik i zdjąć przewód zapłonowy. (Rys. 6) Należy uważać na odrzucane i rykoszetujące przedmioty. (Rys. 7) Ostrzeżenie: obrotowe ostrze. Nie zbliżać rąk ani stóp. (Rys. 8) Ostrzeżenie: części obrotowe. Nie zbliżać rąk ani stóp. (Rys. 9) Niniejszy produkt jest zgodny z obowiązującymi dyrektywami Wspólnoty Europejskiej. (Rys. 10) Emisja hałasu zgodna z Dyrektywą Wspólnoty Europejskiej. Hałas emitowany przez urządzenie jest określony w rozdziale „Dane techniczne” oraz na tabliczce znamionowej. (Rys. 11) Ryzyko pożaru. (Rys. 12) Ryzyko eksplozji. (Rys. 13) Przed przystąpieniem do tankowania zawsze należy wyłączyć silnik. (Rys. 14) Gorąca powierzchnia. (Rys. 16) Spaliny z silnika zawierają tlenek węgla, który jest bezwonnym, trującym i niebezpiecznym gazem. Nie należy uruchamiać silnika wewnątrz pomieszczeń lub w zamkniętych przestrzeniach. (Rys. 17) Wymontować wyłącznik bezpieczeństwa (akumulatora) przed rozpoczęciem prac konserwacyjnych lub pozostawieniem urządzenia bez nadzoru.

(Rys. 18) Wykonać czynności rozruchowe dla LB 146P: Popchnąć dźwignię hamulca silnika w dół i pociągnąć rączkę linki rozrusznika. (Rys. 19) Wykonać czynności rozruchowe dla LB 246PI: Zwolnić zabezpieczenie i pociągnąć w dół dźwignię uruchamiania.

(Rys. 15) Kod do przeskanowania

Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w innych obszarach komercyjnych.

Emisje Euro V

OSTRZEŻENIE: Ingerencja w silnik powoduje unieważnienie europejskiego zatwierdzenia typu produktu.

Zgodnie z przepisami dotyczącymi odpowiedzialności za produkt nie ponosimy odpowiedzialności za szkody spowodowane przez nasz produkt, jeśli:

• Produkt jest nieprawidłowo naprawiany.
• Produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.
• Produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.
• Produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę.

Bezpieczeństwo

Definicje dotyczące bezpieczeństwa

Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi.

OSTRZEŻENIE: jest używane, gdy istnieje ryzyko poważnych obrażeń, śmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obsługi.

UWAGA: jest używane, gdy istnieje ryzyko uszkodzenia materiałów lub urządzenia w wyniku nieprzestrzegania instrukcji obsługi.

Uwaga: stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Produkt ten może być niebezpieczny w przypadku.
• Produkt ten może być niebezpieczny w przypadku.
• Produkt ten może być niebezpieczny w przypadku.
• Produkt ten może być niebezpieczny w przypadku.
• Produkt ten może być niebezpieczny w przypadku.
• Produkt ten może być niebezpieczny w przypadku.
• Produkt ten może być niebezpieczny w przypadku.
• Produkt ten może być niebezpieczny w przypadku.
• Produkt ten może być niebezpieczny w przypadku.
• Produkt ten może być niebezpieczny w przypadku.
• Produkt ten może być niebezpieczny w przypadku.
• Produkt ten może być niebezpieczny w przypadku.
• Produkt ten może być niebezpieczny w przypadku.
• Produkt ten może być niebezpieczny w przypadku.
• Podczas pracy urządzenie wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem

medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.

• Zawsze zachowywać ostrożność i kierować się zdrowym rozsądkiem. Jeśli nie ma pewności, jak właściwie używać tego produktu w konkretnej sytuacji, przed wznowieniem pracy należy porozmawiać z dealerem Husqvarna.
• Pamiętać o tym, że operator ponosi odpowiedzialność za wypadki z udziałem innych ludzi i ich własności. - Utrzymywać produkt czystym. Upewnić się, że można łatwo odczytać oznaczenia i naklejki.
• Nie pozwalać używać maszyny jakimkolwiek osobom, które nie zapoznały się i nie zrozumiały zawartości instrukcji obsługi.
• Nie pozwalać dzieciom używać produktu.
• Należy trzymać dzieci z dala od obszaru roboczego. Zawsze musi im towarzyszyć odpowiedzialna osoba dorosła.
• Nie pozwalać osobom nieznającym instrukcji używać maszyny.
• Należy zawsze kontrolować osobę o ograniczonych możliwościach fizycznych lub umysłowych podczas używania produktu. Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła.
• Osoba, która jest zmęczona, chora lub pod wpływem alkoholu, narkotyków lub lekarstw, nie powinna obsługiwać urządzenia. Stany te mają negatywny wpływ na wzrok, uwagę, koordynację i osąd.
• Nie stosować uszkodzonego produktu.
• Nie wolno dokonywać w maszynie zmian stanowiących modyfikację jej oryginalnej wersji. Nie

używać maszyny, jeżeli istnieje podejrzenie, że ktoś inny wprowadził w niej zmiany.

Bezpieczeństwo miejsca pracy

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Usunąć obiekty, takie jak gałęzie, gałązki i kamienie z obszaru roboczego przed rozpoczęciem korzystania z maszyny.
• Obiekty, które znajdują się w pobliżu elementów tnących, mogą zostać wyrzucone i spowodować obrażenia osób oraz uszkodzenia przedmiotów. Osoby znajdujące się w pobliżu i zwierzęta powinny zachować bezpieczną odległość od maszyny.
• Nigdy nie należy używać produktu w niesprzyjających warunkach, np. we mgle, w deszczu, przy silnym wietrze, na silnym mrozie, gdy występuje ryzyko wyładowań atmosferycznych. Korzystanie z maszyny w niesprzyjających warunkach lub w wilgotnych czy mokrych lokalizacjach jest męczące. Niesprzyjające warunki pogodowe mogą stworzyć niebezpieczne warunki, takie jak śliskie powierzchnie.
• Należy uważać na osoby, przedmioty i sytuacje, które mogą uniemożliwić bezpieczną obsługę maszyny.
• Należy zwracać uwagę na przeszkody, takie jak korzenie, kamienie, gałązki, dziury i doły. Wysoka trawa może zasłaniać przeszkody.
• Koszenie trawy na pochyłościach może być niebezpieczne. Nie należy używać maszyny na pochyłościach terenu przekraczających 15°.
• Należy używać maszyny, prowadząc ją w poprzek zbocza. Nie należy jeździć w górę i w dół zbocza.
• Zachować ostrożność podczas zbliżania się do narożników lub innych obiektów, które mogą ograniczać widoczność.

Pracuj bezpiecznie.

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące zalecenia.

• Używać maszyny wyłącznie do przycinania trawników. Nie jest dozwolone wykorzystanie maszyny do innych zadań.
• Stosuj środki ochrony osobistej. Patrz Środki ochrony osobistej na stronie 205.
• Należy zawsze wiedzieć, jak szybko wyłączyć silnik w razie awarii.
• Nigdy nie należy uruchamiać silnika w zamkniętej przestrzeni lub w pobliżu łatwopalnych materiałów. Spaliny silnikowe mają wysoką temperaturę, mogą zawierać iskry, które mogą stać się przyczyną pożaru.
• Nie należy obsługiwać maszyny, jeśli ostrze oraz wszystkie pokrywy nie zostały prawidłowo zamocowane. Nieprawidłowo zamocowane ostrze może się obluzować i spowodować obrażenia.
• Należy upewnić się, że ostrze nie uderza w żadne obiekty, takie jak kamienie czy korzenie. Może to spowodować uszkodzenia ostrza oraz wygięcie wału silnika. Zgięta oś powoduje silne wibracje oraz bardzo wysokie zagrożenie obluzowaniem ostrza.
• Jeśli ostrze uderzy w jakikolwiek obiekt lub wystąpią wibracje, należy natychmiast wyłączyć maszynę. Odłączyć przewód zapłonowy od świecy zapłonowej. Należy sprawdzić maszynę pod kątem uszkodzeń. Należy naprawić uszkodzenia lub zlecić przeprowadzenie naprawy przez autoryzowany punkt serwisowy.
• Nigdy nie należy na stałe przymocowywać uchwytu hamulca silnikowego do uchwytu podczas pracy silnika.
• Maszynę należy ustawić na stabilnej, płaskiej powierzchni i ją uruchomić. Należy upewnić się, że ostrza nie uderzają w podłoże lub inne przedmioty.
• Podczas obsługi maszyny zawsze należy stać za nią.
• Podczas obsługi maszyny należy upewnić się, że wszystkie koła dotykają podłoża oraz trzymać na kierownicy obie dłonie. Ręce i stopy należy trzymać z dala od obracających się noży.
• Nie przechylać produktu, kiedy uruchomiony jest silnik.
• Należy zachować ostrożność podczas ciągnięcia maszyny do tyłu.
• Nigdy nie należy podnosić maszyny przy włączonym silniku. Jeśli konieczne jest podniesienie maszyny, najpierw należy wyłączyć silnik i odłączyć przewód zapłonowy od świecy zapłonowej.
• Nie należy poruszać się z tyłu podczas obsługi maszyny.
• Podczas poruszania się po obszarach bez trawy, na przykład po żwirowych, kamiennych lub asfaltowych ścieżkach, należy wyłączyć silnik.
• Nie należy biegać z maszyną przy włączonym silniku. Podczas obsługi maszyny zawsze należy poruszać się chodem.
• Przed zmianą wysokości koszenia należy wyłączyć silnik. Nigdy nie należy wykonywać regulacji przy uruchomionym silniku.
• Nigdy nie należy pozostawiać maszyny poza zasięgiem wzroku przy włączonym silniku. Należy wyłączyć silnik i upewnić się, że narzędzia tnące nie obracają się.

Instrukcje bezpieczeństwa dotyczące obsługi

Środki ochrony osobistej

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytaj następujące ostrzeżenia.

• Środki ochrony osobistej nie eliminują całkowicie ryzyka odniesienia obrażeń, natomiast ograniczają ich rozmiar w razie zaistnienia wypadku. Skorzystaj z pomocy dealera przy wyborze odpowiedniego sprzętu.
• Jeśli poziom hałasu przekracza 85 dB, należy stosować ochronniki słuchu.
• Należy używać mocnego, przeciwpoślizgowego obuwia ochronnego lub obuwia roboczego. Nie należy używać otwartego obuwia lub chodzić boso.
• Stosować wytrzymałe, długie spodnie.
• W razie potrzeby, na przykład podczas mocowania, badania czy czyszczenia narzędzi tnących, stosować rękawice ochronne.

Zespoły zabezpieczające na osprzęcie

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytaj następujące ostrzeżenia.

• Nie należy używać maszyny z uszkodzonymi urządzeniami zabezpieczającymi.
• Regularnie przeprowadzać kontrolę urządzeń zabezpieczających. Jeśli urządzenia zabezpieczające są uszkodzone, skontaktować się z warsztatem obsługi technicznej Husqvarna.

Sprawdzanie osłony modułu tnącego

Osłona modułu tnącego ogranicza drgania urządzenia i obniża ryzyko odniesienia obrażeń od ostrza. - Zbadać osłonę modułu tnącego, aby upewnić się, że nie nosi ona znamion uszkodzenia, takich jak pęknięcia.

OSTRZEŻENIE: Wadliwy akumulator zmniejsza bezpieczeństwo produktu. Należy korzystać wyłącznie z akumulatora zatwierdzonego do użytku przy produkcie producenta.

Akumulator dostarcza moc do rozrusznika elektrycznego i jest urządzeniem zabezpieczającym, które zapobiega przypadkowemu uruchomieniu. Wyjąć akumulator, gdy produkt nie jest używany i gdy znajduje się poza zasięgiem wzroku.

Uchwyt hamulca silnika

Uchwyt hamulca silnika zatrzymuje silnik. Po zwolnieniu uchwytu hamulca silnika następuje wyłączenie silnika.

Aby przeprowadzić badanie hamulca silnika, uruchomić silnik, a następnie zwolnić uchwyt hamulca silnika. Jeśli silnik nie wyłączy się w czasie 3 sekund, zatwierdzony serwis obsługi technicznej Husqvarna powinien wyregulować hamulec silnika.

(Rys. 20)

Zabezpieczenie przed niepożądanym uruchomieniem

W modelu LB 246PI uchwyt hamulca silnika jest również używany jako dźwignia uruchamiania rozrusznika. Skontrolować zabezpieczenie przed niepożądanym uruchomieniem urządzenia, aby upewnić się, że zapobiega ono działaniu rozrusznika.

1. Pociągnąć dźwignię uruchamiania w stronę uchwytu sterowniczego (B). Zabezpieczenie przed niepożądanym uruchomieniem urządzenia zatrzymuje ruch.
2. Pchnąć zabezpieczenie przed niepożądanym uruchomieniem urządzenia w prawo (A). (Rys. 21)
3. Zwolnić zabezpieczenie przed niepożądanym uruchomieniem urządzenia, aby upewnić się, że powróci do swojego położenia wyjściowego.

Tłumik

Tłumik ogranicza do minimum poziom hałasu i odprowadza spaliny poza strefę pracy operatora.

Nie używać produktu, jeśli tłumik nie jest zamontowany lub jest uszkodzony. Uszkodzony tłumik zwiększa poziom hałasu oraz ryzyko pożaru.

OSTRZEŻENIE: Tłumik nagrzewa się do wysokiej temperatury podczas użytkowania oraz gdy silnik pracuje na obrotach biegu jałowego, oraz pozostaje gorący przez pewien czas po wyłączeniu silnika. W przypadku zbliżenia się do łatwopalnych materiałów i/lub spalin należy zachować szczególną ostrożność, aby zapobiec pożarowi.

Zasady bezpieczeństwa dotyczące paliwa

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytaj następujące ostrzeżenia.

• Nie uruchamiać produktu, jeśli znajduje się na nim paliwo lub olej silnikowy. Usunąć zabrudzenia paliwem/olejem i odczekać, aż produkt wyschnie.
• W przypadku rozlania paliwa na ubranie należy je natychmiast zmienić.
• Nie dopuścić do kontaktu paliwa z ciałem, ponieważ może to spowodować obrażenia. W przypadku

kontaktu paliwa z ciałem należy użyć wody z mydłem w celu ich usunięcia.

• Nie uruchamiać maszyny, jeśli silnik jest nieszczelny. Regularnie sprawdzać silnik pod kątem nieszczelności.
• Zachować ostrożność przy pracy z paliwem. Paliwo jest łatwopalne, a jego opary mogą wybuchnąć, powodując obrażenia lub śmierć.
• Nie wdychać oparów paliwa, ponieważ może to być groźne dla zdrowia lub życia. Zapewnić odpowiednią wentylację.
• Nie palić tytoniu w pobliżu paliwa lub silnika.
• Nie umieszczać gorących przedmiotów w pobliżu paliwa lub silnika.
• Nie dolewać paliwa podczas pracy silnika.
• Przed tankowaniem upewnić się, że silnik jest zimny.
• Przed tankowaniem powoli odkręcić korek zbiornika paliwa i ostrożnie zwolnić ciśnienie.
• Nie dolewać paliwa do silnika w zamkniętym pomieszczeniu. Niewystarczający dopływ powietrza może doprowadzić do obrażeń lub śmierci na skutek uduszenia lub zatrucia tlenkiem węgla.
• Do końca dokręcić korek zbiornika paliwa. W przypadku braku dokręcenia korka zbiornika paliwa istnieje ryzyko powstania pożaru.
• Przed uruchomieniem należy przenieść produkt co najmniej 3 metry / 10 stóp od miejsca napełniania zbiornika paliwa.
• Nie napełniać zbiornika paliwa całkowicie. Ciepło powoduje zwiększenie objętości paliwa. Pozostawić wolną przestrzeń na górze zbiornika.

Instrukcje bezpieczeństwa dotyczące konserwacji

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Spaliny z silnika zawierają tlenek węgla, który jest bezwonnym, trującym i niebezpiecznym gazem. Nie należy uruchamiać silnika wewnątrz pomieszczeń lub w zamkniętych przestrzeniach.
• Przed rozpoczęciem konserwacji produktu wyłączyć silnik i odłączyć przewód zapłonowy od świecy zapłonowej. W modelu LB 246PI również należy wyjąć akumulator.
• W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.
• Niezatwierdzone przez producenta akcesoria i modyfikacja maszyny mogą spowodować poważne obrażenia lub śmierć. Nie należy modyfikować maszyny. Należy korzystać wyłącznie z akcesoriów zatwierdzonych do użytku przez producenta.
• W przypadku nieprawidłowo lub nieregularnie przeprowadzanej konserwacji wzrasta ryzyko obrażeń oraz uszkodzenia produktu.
• Konserwację należy przeprowadzać wyłącznie w sposób określony w instrukcji użytkownika. Wszelkie prace serwisowe muszą być wykonywane przez autoryzowany serwis Husqvarna.
• Należy dopilnować przeprowadzania regularnej konserwacji maszyny przez autoryzowany serwis Husqvarna.
• Wymienić uszkodzone, zużyte lub zniszczone części.

Montaż

Wstęp

OSTRZEŻENIE: Przed montażem produktu należy przeczytać rozdział o zasadach bezpieczeństwa. W modelu LB 246PI również należy wyjąć akumulator.

Montaż uchwytu

1. Przechylić uchwyt sterownicy do przodu. (Rys. 22)
2. Dokręcić do końca pokrętła po prawej i lewej stronie i złożyć uchwyt do góry. (Rys. 23)
3. Zamontować podpórkę w rowku zespołu tnącego. (Rys. 24)
4. Zamocować 2 ograniczniki, które blokują podpórkę i uchwyt. Wcisnąć je całkowicie w odpowiednie położenia. (Rys. 25)

Uwaga: Dostępne są dwa ograniczniki — jeden z oznaczeniem H i jeden z oznaczeniem V. Ogranicznik z oznaczeniem H należy umieścić po prawej stronie, a ogranicznik z oznaczeniem V po lewej.

UWAGA: Nie używać urządzenia, jeśli nie zamontowano 2 ograniczników.

Regulacja wysokości uchwytu

1. Wymontować podporę uchwytu z dolnej części. (Rys. 26)

a) Aby zmniejszyć wysokość uchwytu, włożyć podporę w górny otwór (A). b) Aby zwiększyć wysokość uchwytu, włożyć podporę w dolny otwór (B). (Rys. 27)

Przeznaczenie

Wstęp

OSTRZEŻENIE: Przed użyciem urządzenia należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu.

Husqvarna Connect

Husqvarna Connect to darmowa aplikacja na urządzenia mobilne.

Rozpoczęcie użytkowania Husqvarna Connect

1. Pobierz aplikację Husqvarna Connect na swoim urządzeniu mobilnym.
2. Zarejestruj się w aplikacji Husqvarna Connect.
3. Wykonaj instrukcje wyświetlane w aplikacji Husqvarna Connect, aby nawiązać połączenie i zarejestrować produkt.

Przed użyciem urządzenia

1. Należy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji.
2. Należy sprawdzić narzędzia tnące, aby upewnić się, że są one prawidłowo zamontowane i wyregulowane. Patrz Kontrola osprzętu tnącego na stronie 209.
3. Napełnić zbiornik paliwa. Patrz Uzupełnianie paliwa na stronie 207.
4. Napełnić zbiornik oleju i wykonać kontrolę poziomu oleju. Patrz Kontrola poziomu oleju na stronie 209.

Uzupełnianie paliwa

Jeśli to możliwe, należy korzystać z niskoemisyjnej benzyny alkilatowej. W przypadku braku dostępności niskoemisyjnej benzyny alkilatowej należy korzystać z dobrej jakości benzyny bezołowiowej lub benzyny ołowiowej o liczbie oktanowej nie niższej niż 90.

UWAGA: Nie używać benzyny o liczbie oktanowej niższej niż 90 RON (87 AKI). Niezastosowanie się do tego zalecenia może spowodować uszkodzenia produktu.

1. Powoli otworzyć korek wlewowy w celu wyrównania ciśnienia.
2. Powoli napełniać zbiornik paliwa. W przypadku rozlania paliwa należy je usunąć przy użyciu ścierki i pozwolić na wyschnięcie pozostałego paliwa.
3. Oczyścić korek wlewowy i powierzchnię wokół niego.
4. Do końca dokręcić korek zbiornika paliwa. W przypadku braku dokręcenia korka zbiornika paliwa istnieje ryzyko powstania pożaru.
5. Przed uruchomieniem należy przenieść maszynę co najmniej 3 metry od miejsca, w którym napełniany był zbiornik paliwa.

Regulacja wysokości koszenia

Wyciągnąć wał i przesunąć go w odpowiednie położenie dla każdego z 4 kół. (Rys. 28)

UWAGA: Nie należy ustawiać zbyt niskiej wysokości koszenia. Ostrza mogą uderzyć w podłoże, jeśli powierzchnia trawnika nie jest równa.

Uruchamianie maszyny

• W przypadku pierwszego uruchamiania urządzenia należy nacisnąć pompkę paliwową 5 razy. W przypadku kolejnego uruchomienia urządzenia, gdy silnik jest zimny, należy nacisnąć pompkę paliwową 3 razy.
• Należy upewnić się, że przewód zapłonowy jest połączony ze świecą zapłonową.

Ręczne uruchamianie (LB146P)

1. Należy pozostawać za maszyną.
2. Przytrzymać dźwignię hamulca silnika przy drążku sterującym. (Rys. 29)
3. Należy trzymać rączkę linki rozrusznika sprawdłonia.
4. Powoli pociągnąć za linkę rozrusznika do poczucia oporu.
5. Pociągnąć, używając odpowiedniej siły, aby uruchomić silnik.

OSTRZEŻENIE: Nie owijaj linki rozrusznika wokół dłoni.

Rozrusznik elektryczny (LB 246PI)

1. Należy sprawdzić, czy akumulator jest podłączony i naładowany. Patrz Uruchamianie akumulatora na stronie 210.
2. Zamontować akumulator w silniku. Rys. 30
3. Pchnąć zabezpieczenie przy próbnym uruchomieniu urządzenia w sprawie (A).
4. Przyciągnąć dźwignię uruchamiania do uchwytu sterowniczego, aby uruchomić rozrusznik. Rozrusznik zatrzymuje się, gdy silnik zostanie uruchomiony. (Rys. 31)

Zatrzymywanie urządzenia

• Aby zatrzymać silnik, należy zwolnić dźwignię hamulca silnika.

Wyjmowanie akumulatora

Aby zapobiec przypadkowemu uruchomieniu silnika, wyjąć akumulator z modelu LB 246PI, gdy produkt nie jest używany.

1. Nacisnąć przyciski blokady (A) i wyciągnąć akumulator. (Rys. 32)

Uzyskiwanie dobrych rezultatów

• Używać zawsze dobrze naostrzonych ostrzy. Stępione ostrze daje nierówne rezultaty, a ścinana powierzchnia zostaje. Naostrzone ostrze zużywa również mniej energii niż ostrze stępione.
• Nie należy kosić więcej niż 1/3 długości trawy. Najpierw należy kosić przy użyciu dużej wysokości koszenia. Zbadać rezultaty i obniżyć wysokość koszenia do odpowiedniego poziomu. Jeśli trawa jest bardzo długa, w razie konieczności należy poruszać się powoli i kosić dwukrotnie. Kosić za każdym razem w różnych kierunkach, aby uniknąć powstawania pasów na trawniku.

Przegląd

Wstęp

OSTRZEŻENIE: Przed przystąpieniem do konserwacji należy przeczytać i zrozumieć rozdział o bezpieczeństwie.

Do wykonywania wszelkich prac serwisowych i naprawczych konieczne jest specjalistyczne przeszkolenie. Gwarantujemy dostępność profesjonalnych napraw i usług serwisowych. Jeśli dany dealer nie jest autoryzowanym punktem serwisowym, poproś sprzedawcę o informację na temat najbliższego autoryzowanego punktu serwisowego.

Plan konserwacji

OSTRZEŻENIE: Po przechyleniu urządzenia należy upewnić się, że filtr powietrza

znajduje się we właściwej części i nie ma kontaktu z podłożem.

UWAGA: W przypadku modelu LB 246PI należy zawsze wyjąć akumulator przy przeprowadzaniu konserwacji, napraw lub czyszczenia produktu.

Odstępy pomiędzy konserwacjami obliczane są w oparciu o codzienne wykorzystanie produktu. Odstępy te ulegają zmianie, jeśli maszyna nie jest użytkowana codziennie.

W przypadku konserwacji oznaczonych gwiazdką *, patrz instrukcje w Zespoły zabezpieczające na osprzęcie na stronie 205.

Przeglą Codziennie Co tydzień Co miesiac
Przempowadzenia ogólneo przeglądu X
Kontrola poziomu oleju X
Wyczyszczenie maszyny X
Kontrola osprzejtu tnacity X
Sprawdzanie osłony cięcia* X
Kontrola dźwigni hamulca silnikowej* X
Kontrola akumulatora* X
Kontrola tłumika* X
Kontrola świecy zapłonowej X
Wymiana oleju (pierwszy raz po 5 godzinach uzytkOWANIA, natestPNie co 50 godzin)			X
Przeglad Codziennie Co tydzień Co miesiac
Wymieniana filtra powietrza (po 50 godzinach uzytkowania) X
Kontrola uładu paliwowego X

Przegląd ogólny

• Należy upewnić się, że wszystkie nakrętki i śruby maszyny są odpowiednio dokręcone.

Czyszczenie maszyny od zewnątrz

W celu usunięcia liści, trawy i brudu należy użyć szczotki. - Należy upewnić się, że wlot powietrza zlokalizowany nad silnikiem nie jest zablokowany. - Nie używać myjek wysokociśnieniowych do czyszczenia urządzenia. - Jeśli do czyszczenia maszyny używana jest woda, nie należy polewać nią bezpośrednio silnika.

Czyszczenie powierzchni wewnętrznych osłony osprzętu tnącego.

1. Opróżnić zbiornik paliwa.
2. Położyć maszynę na boku, z tłumikiem skierowanym ku dołowi.

UWAGA: Jeśli maszyna położona zostanie ze skierowanym do dołu filtrem powietrza, może dojść do uszkodzenia silnika.

1. Należy spłukać powierzchnie wewnętrzne osłony osprzętu tnącego wodą.

Kontrola osprzętu tnącego

OSTRZEŻENIE: Aby zapobiec przypadkowemu uruchomieniu, należy odłączyć przewód zapłonowy od świecy zapłonowej.

OSTRZEŻENIE: W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

1. Należy skontrolować, czy osprzęt tnący nie jest uszkodzony bądź pęknięty. Zawsze wymieniać uszkodzony osprzęt tnący.
2. Obejrzeć ostrze i upewnić się, że nie jest uszkodzone lub stępione.

Uwaga: Po ostrzeniu ostrze należy wyważyć. Ostrzenie, wymiana i wyważanie ostrza winno zostać przeprowadzone przez centrum serwisowe. W przypadku uderzenia w przeszkodę, która zatrzymuje

maszynę, należy wymienić uszkodzone ostrze. Pozwolić, aby przedstawiciel serwisowy oszacował, czy ostrze można naostrzyć, czy wymienić.

Wymiana ostrza

1. Zablokować ostrze przy użyciu drewnianego bloku. (Rys. 33)
2. Wymontować śrubę ostrza.
3. Zdjąć ostrze.
4. Skontrolować wspornik ostrza oraz śrubę ostrza pod kątem uszkodzeń.
5. Skontrolować wał silnika, aby upewnić się, że nie jest zgięty.
6. Podczas mocowania nowego ostrza należy skierować zakrzywione końce ostrza ku osłonie osprzętu tnącego. (Rys. 34)
7. Upewnić się, że ostrze jest wyrównane względem środka wału silnika.
8. Zablokować ostrze przy użyciu drewnianego bloku. Zamocować podkładkę sprężynującą i dokręcić śrubę oraz podkładkę momentem dokręcania wynoszącym 35-40 Nm. (Rys. 35)
9. Obrócić ostrzem, aby sprawdzić, czy obraca się swobodnie.

OSTRZEŻENIE: Nosić solidne rękawice ochronne. Ostrze jest BARDZO ostre i może łatwo doprowadzić do skaleczenia.

1. Uruchomić maszynę w celu przetestowania ostrza. Jeśli ostrze nie zostało zamontowane prawidłowo, maszyna będzie wibrować lub rezultaty koszenia będą niezadowalające.

Kontrola poziomu oleju

UWAGA: Zbyt niski poziom oleju może doprowadzić do poważnego uszkodzenia silnika. Przed uruchomieniem maszyny należy skontrolować poziom oleju.

1. Postawić maszynę na równym podłożu.
2. Odkręcić korek zbiornika oleju z zamocowanym wskaźnikiem prętowym.
3. Zetrzeć olej z prętowego wskaźnika poziomu oleju.
4. Włożyć prętowy wskaźnik całkowicie do zbiornika, aby sprawdzić rzeczywisty poziom oleju.
5. Wyjąć prętowy wskaźnik poziomu oleju.
6. Sprawdzić poziom oleju na wskaźniku prętowym.
7. Jeśli poziom oleju jest zbyt niski, napełnić zbiornik olejem silnikowym i wykonać ponowną kontrolę poziomu oleju.

Wymiana oleju silnikowego

OSTRZEŻENIE: Olej silnikowy jest niezwykle gorący bezpośrednio po wyłączeniu silnika. Poczekać na ostygnięcie silnika przed spuszczeniem oleju silnikowego. W przypadku rozlania oleju silnikowego na skórę, zmyć go wodą z mydłem.

1. Obsługiwać maszynę do momentu opróżnienia zbiornika paliwowego.
2. Odłączyć przewód zapłonowy od świecy zapłonowej.
3. Odkręcić korek zbiornika oleju.
4. Umieścić pod maszyną pojemnik, do którego zebrany zostanie olej silnikowy.
5. Przechylić maszynę w celu spuszczenia oleju ze zbiornika.
6. Napełnić nowym olejem silnikowym zgodnym z zaleceniami zawartymi w Dane techniczne na stronie 211.
7. Skontrolować poziom oleju. Patrz Kontrola poziomu oleju na stronie 209.

OSTRZEŻENIE: Wadliwy akumulator zmniejsza bezpieczeństwo produktu. Należy korzystać wyłącznie z akumulatora zatwierdzonego do użytku przez producenta.

Akumulator dostarcza moc do rozrusznika elektrycznego i jest urządzeniem zabezpieczającym, które zapobiega przypadkowemu uruchomieniu. Wyjąć akumulator, gdy produkt nie jest używany i gdy znajduje się poza zasięgiem wzroku.

Uruchamianie akumulatora

Należy uruchomić akumulator przy pierwszym użyciu.

1. Włożyć akumulator do ładowarki, patrz Ładowanie akumulatora na stronie 210.
2. Poczekać 10 sekund, aż zapali się co najmniej 1 zielona lampka.
3. Zamontować akumulator w silniku, patrz Rozrusznik elektryczny (LB 246PI) na stronie 207.

Ładowanie akumulatora

Akumulator należy naładować, jeśli świeci się na nim tylko 1 kontrolka lub 0 kontrolek. Rozładowany akumulator zostaje w pełni naładowany po upływie godziny. Ładowanie przy czasie nie uszkadza akumulatora.

1. Włóż akumulator do ładowarki. (Rys. 36)
2. Podłączyć ładowarkę akumulatora do gniazdka zasilania, 220 V, 50 Hz.

Stan ładowarki

Kontrolka LED na akumulatorze Stan
Miga dioda LED 1 0–25%
Dioda LED 1 świeci, a dioda LED 2 miga.	25–50%
Diody LED 1 i LED 2 świeci, a dioda LED 3 miga.	50–75%
Diody LED 1, LED 2 i LED 3 świeci, a dioda LED 4 miga.	75–100%
Świeci diody LED 1, LED 2, LED 3 i LED 4	Akumulator calkowicie na-tadowany

Kontrolka na ladowarce Stan
Czerwone ciagle swiatlo Akumulator laduje są
Czerwone migajace swiatlo	Akumulator jest zbyt nagr-zany, a ladowanie Roz-pocznie są, gdy tempera-tura;będzie odpowiednia
Zielone ciagle swiatlo Akumulator jest w pełni naładowany
Czerwone i zielone migajace swiatlo	Akumulator jest uszkodzo-ny i naleźy go wymienić

Czyszczenie filtra powietrza

1. Zdjąć pokrywę filtra powietrza i wyjąć filtr.
2. Uderzyć filtrem o płaską powierzchnię w celu usunięcia z niego cząstek.

UWAGA: Do czyszczenia filtra powietrza nie należy używać rozpuszczalnika ani sprężonego powietrza.

1. Założyć filtr z powrotem. Upewnić się, że filtr powietrza ściśle przylega do uchwytu filtra powietrza.
2. Założyć ponownie pokrywę filtra powietrza.

Uwaga: Całkowite oczyszczenie filtra po długim okresie użytkowania nie jest możliwe. Należy wymienić filtr powietrza w równomiernych odstępach czasu. Zawsze wymienić uszkodzony filtr powietrza.

Sprawdzanie świecy zapłonowej

UWAGA: Stosuj wyłącznie świece zapłonowe zalecane przez producenta. Niewłaściwy typ świecy zapłonowej może spowodować uszkodzenia produktu.

• Sprawdzić świecę zapłonową, jeśli silnik ma za małą moc, trudno go uruchomić lub nie działa prawidłowo na biegu jałowym.
• Aby zmniejszyć ryzyko przedostawania się niepożądanych materiałów na elektrody świecy zapłonowej, należy przestrzegać poniższych instrukcji:

a) Dopilnować, by obroty biegu jałowego zostały prawidłowo wyregulowane. b) Dopilnować, aby używana była odpowiednia mieszanka paliwowa.

c) Zadbać o czystość filtra powietrza.

• Jeśli świeca zapłonowa jest zabrudzona, należy ją wyczyścić i upewnić się, że odstęp między elektrodami jest prawidłowy, patrz Dane techniczne na stronie 211. (Rys. 37) W razie potrzeby wymienić świecę zapłonową.

Kontrolowanie instalacji paliwowej

• Skontrolować korek zbiornika paliwa oraz uszczelkę korka zbiornika paliwa w celu upewnienia się, że nie występują żadne uszkodzenia.
• Skontrolować przewód paliwowy w celu upewnienia się, że nie przecieka. W przypadku uszkodzenia przewodu paliwowego zlecić jego wymianę przedstawicielowi serwisowemu.

Transport, przechowywanie i utylizacja

Transport i przechowywanie

W zakresie przechowywania i transportu maszyny i paliwa należy upewnić się, że nie ma żadnych przecieków ani nie wydostają się z urządzenia żadne opary. Iskry lub otwarty płomień pochodzące, na przykład, z urządzeń elektrycznych lub kotłów, mogą wzniecić pożar. - Zawsze należy korzystać z zatwierdzonych pojemników do przechowywania i transportu paliwa. - Opróżnić zbiornik paliwa przy odłożeniu maszyny na dłuższy okres. Utylizacja paliwa w odpowiednim miejscu. - Podczas transportu, w celu zapobieżenia uszkodzeniom i wypadkom, maszynę należy bezpiecznie zamocować. - Maszynę należy przechowywać w zamkniętym obszarze, aby uniemożliwić dzieciom lub

nieupoważnionym osobom uzyskania do niej dostępu. - Produkt przechowywać w suchym obszarze nienarażonym na przymrozki.

Utylizacja

• Przestrzegać lokalnych wymogów dotyczących recyklingu oraz obowiązujących przepisów. Zutylizować wszelkie środki chemiczne, takie jak olej silnikowy lub płyn przeciw zamarzaniu, w centrum serwisowym lub w odpowiednim punkcie utylizacji. Gdy produkt nie jest już użytkowany, należy go odesłać do dealera Husqvarna lub zutylizować w centrum utylizacji.
• Należy oddać akumulator do centrum serwisowego lub punktu utylizacji zużytych akumulatorów.

Dane techniczne

Dane techniczne

	LB 146P LB 246PI
Silnik
Marka Briggs & Stratton Briggs & Stratton
Pojemność, cm3	140 150
Prędkość, obr./min 2900 +/- 100 2900 +/- 100
Nominalna moc wyjsciowa silnika (kW)86	1,9 2.1
Układ zapłonowy
Świeca zapłonowa QC12YC QC12YC
Ostep między elektrodami świecy, w mm 0,5 0,5
Układ zasilania/smarowania
Pojemnosć zbiornika paliwa, litry 0,8 0,8
Pojemnosć zbiornika oleju, w litrach 0,5 0,5
Olej silnikowy87	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Waga
Z pustymi zbiornikami, kg 19 21
Poziom hałasu88
Zmierzony poziom mocy akustycznej, w dB(A) 93 92
Poziom goźnosci, gwarantowana moc akustyczna [LWA dB(A)]	95 94
Poziomy goźnosci89
Poziom ciasnienia akustycznégo przy uchu operadora, dB(A)	81 79
Poziomy wibracje ahveq90
Uchwyt, m/s2	4.6 4.6
Ospritzn通讯员
Wysokość ciecia, mm 35-70 35-70
Szerokość koszenia, mm 460 460
Pręt Zestaw mulczujucy 46 Zestaw mulczujucy 46
Numer produktu	5839740-10	5839740-10
Uruchamianie
Rozrusznik elektryczny	Nie	Tak
Akumulator	-	Litowo-jonowy, 12 V / 15,7 Wh

Deklaracja zgodności WE

Deklaracja zgodności WE

Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel.: [phone], oświadcza, że Husqvarna kosiarki LB 146P i LB 246PI, począwszy od urządzeń z numerami seryjnymi 2017xxxxx są zgodne z przepisami zawartymi w DYREKTYWIE RADY

z 17 maja 2006 r. „dotyczącej maszyn" 2006/42/WE z 26 lutego 2014 roku, „dotyczącej kompatybilności elektromagnetycznej" 2014/30/UE - z 8 maja 2000 roku, „dotyczącej emisji hałasu do otoczenia" 2000/14/WE

Informacja dotycząca emisji hałasu podano w rozdziale „Dane techniczne".

Zostaly zastosowane nastepujace normy:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Jesli nie podano inaczej, wymienione powyzej normy to najnowsze opublikowane wersje.

Jednostka notyfikowana: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala wydata raporty dotyczace zgodnosci z aneksem VI DYREKTYWY RADY 2000/14/WE dotycziej emisji halasu do srodowiska z dnia 8 maja 2000 r.

Świadectwa nosza numery: 01/901/297, 01/901/299

Claes Losdal, menedžer ds. rozwoju/producty ogrodowe (autoryzowany przyzdstawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentacja techniczna)

INDICE

Introducao. 214

Seguranga 215

Montagem. 218

Funcionamento. 218

Manutenção 219

Vystrahy, upozornenia a poznámky sluzia na zdoraznenie mimoriadne dolezitych casti navodu.

zapalovacej sviecky moze sposobit' poskodenie vyrobku.

Preprava a uskladnenie

Podczas przechowywania i transportu produktu oraz paliwa należy upewnić się, że nie dochodzi do wycieku cieczy i oparów. Iskry lub otwarte płomienie, np. z urządzeń elektrycznych lub bojlerów, mogą wywołać pożar. - Do przechowywania i transportu paliwa zawsze używaj zatwierdzonych kanistrów. Przed dłuższym przechowywaniem produktu opróżnij zbiornik paliwa. Paliwo zutylizuj w odpowiednim urządzeniu do utylizacji. - Podczas transportu bezpiecznie zamocuj produkt, aby zapobiec uszkodzeniom lub wypadkom. - Produkt przechowuj w zamkniętym pomieszczeniu, z dala od dzieci i osób nieupoważnionych.
