Tipo de producto	Cortacésped rotativo de empuje
Marca	Husqvarna
Modelo	LB 146P
Motor	Briggs & Stratton, 140 cm³, 1,9 kW
Arranque	Manual (tirón de cable)
Ancho de corte	460 mm
Altura de corte	35-70 mm, ajustable en 4 ruedas
Capacidad del depósito de combustible	0,8 L
Capacidad del depósito de aceite	0,5 L
Aceite de motor recomendado	SAE 30 o SAE 10W-30
Bujía	QC12YC, separación 0,5 mm
Peso (depósitos vacíos)	19 kg
Nivel de potencia sonora medido	93 dB(A)
Nivel de presión sonora en el oído	81 dB(A)
Vibraciones (mango)	4,6 m/s²
Sistema de corte	Cuchilla Mulcher 46 (BioClip)
Referencia de cuchilla	5839740-10
Uso previsto	Corte de césped en jardines privados
Combustible	Gasolina sin plomo 90 RON mínimo
Seguridad	Freno de motor, capó de corte
Mantenimiento habitual	Limpieza, verificación de aceite, afilado de cuchilla
Conformidad	CE (2006/42/CE, 2014/30/UE, 2000/14/CE)

Preguntas frecuentes - LB 146P HUSQVARNA

¿Cuál es la potencia del motor de la cortacésped LB 146P?

El motor Briggs & Stratton de 140 cm³ desarrolla una potencia nominal de 1,9 kW.

¿Cómo ajustar la altura de corte?

Retire la varilla de ajuste de cada rueda y colóquela en uno de los 4 orificios para obtener una altura de 35 a 70 mm.

¿Cómo arrancar la cortacésped?

Sujete el mango del freno del motor contra el manillar, luego tire firmemente del cable del arrancador después de cebar la bomba de combustible.

¿Qué tipo de aceite de motor usar?

Use aceite de motor SAE 30 o SAE 10W-30 (capacidad 0,5 L). Verifique el nivel antes de cada uso.

¿Qué gasolina usar para la cortacésped?

Use gasolina sin plomo con un índice de octano de al menos 90 RON (87 AKI). Se recomienda gasolina alquilada.

¿Cómo limpiar la cortacésped después de su uso?

Limpie el exterior con un cepillo. Para el interior del capó, incline la cortacésped con el silenciador hacia abajo y enjuague con chorro de agua. Nunca dirija agua al motor.

¿Cómo reemplazar la cuchilla?

Bloquee la cuchilla con un bloque de madera, retire el perno, reemplace la cuchilla orientando el filo hacia el capó. Apriete el perno a 35-40 Nm.

¿Qué hacer si la cortacésped vibra anormalmente?

Detenga inmediatamente el motor, desconecte la bujía y verifique la cuchilla. Una cuchilla dañada o desequilibrada puede causar vibraciones. Reemplácela si es necesario.

¿Cómo almacenar la cortacésped en invierno?

Vacíe el depósito de combustible, limpie la cortacésped y guárdela en un lugar seco y protegido de las heladas. Retire la batería (si corresponde).

¿Dónde encontrar piezas de repuesto para la LB 146P?

Contacte a un concesionario Husqvarna o un taller autorizado. Use siempre piezas originales homologadas.

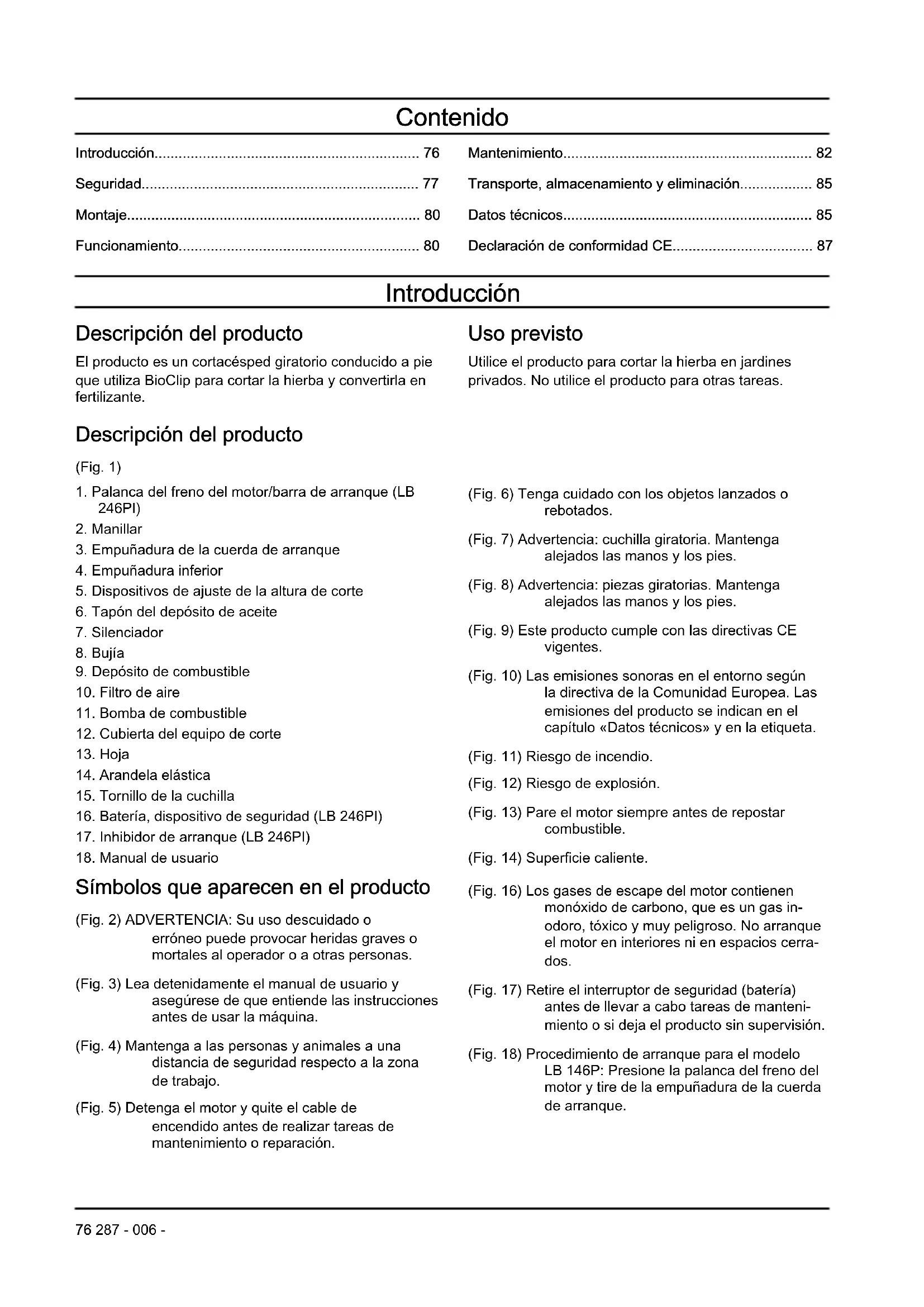

MANUAL DE USUARIO LB 146P HUSQVARNA

ES Manual de usuario 76-87

Transporte, almacenamiento y eliminación. 85

Datos técnicos. 85

Declaración de conformidad CE. 87

Introducción

Descripción del producto

El producto es un cortacésped giratorio conducido a pie que utiliza BioClip para cortar la hierba y convertirla en fertilizante.

Uso previsto

Utilice el producto para cortar la hierba en jardines privados. No utilice el producto para otras tareas.

Descripción del producto

(Fig. 1)

1. Palanca del freno del motor/barra de arranque (LB 246PI)
2. Manillar
3. Empuñadura de la cuerda de arranque
4. Empuñadura inferior
5. Dispositivos de ajuste de la altura de corte
6. Tapón del depósito de aceite
7. Silenciador
8. Bujía
9. Depósito de combustible
10. Filtro de aire
11. Bomba de combustible
12. Cubierta del equipo de corte
13. Hoja
14. Arandela elástica
15. Tornillo de la cuchilla
16. Batería, dispositivo de seguridad (LB 246PI)
17. Inhibidor de arranque (LB 246PI)
18. Manual de usuario

(Fig. 6) Tenga cuidado con los objetos lanzados o rebotados. (Fig. 7) Advertencia: cuchilla giratoria. Mantenga alejadas las manos y los pies. (Fig. 8) Advertencia: piezas giratorias. Mantenga alejadas las manos y los pies. (Fig. 9) Este producto cumple con las directivas CE vigentes. (Fig. 10) Las emisiones sonoras en el entorno según la directiva de la Comunidad Europea. Las emisiones del producto se indican en el capítulo «Datos técnicos» y en la etiqueta.

(Fig. 11) Riesgo de incendio. (Fig. 12) Riesgo de explosión. (Fig. 13) Pare el motor siempre antes de repostar combustible. (Fig. 14) Superficie caliente. (Fig. 16) Los gases de escape del motor contienen monóxido de carbono, que es un gas inodoro, tóxico y muy peligroso. No arranque el motor en interiores ni en espacios cerrados. (Fig. 17) Retire el interruptor de seguridad (batería) antes de llevar a cabo tareas de mantenimiento o si deja el producto sin supervisión. (Fig. 18) Procedimiento de arranque para el modelo LB 146P: Presione la palanca del freno del motor y tire de la empuñadura de arranque.

Símbolos que aparecen en el producto

(Fig. 2) ADVERTENCIA: Su uso descuidado o erróneo puede provocar heridas graves o mortales al operador o a otras personas. (Fig. 3) Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones antes de usar la máquina. (Fig. 4) Mantenga a las personas y animales a una distancia de seguridad respecto a la zona de trabajo. (Fig. 5) Detenga el motor y quite el cable de encendido antes de realizar tareas de mantenimiento o reparación.

(Fig. 19) Procedimiento de arranque para el modelo LB 246PI: Suelte el inhibidor de arranque y presione la barra de arranque.

(Fig. 15) Código escaneable.

Nota: Los demás símbolos/etiquetas que aparecen en el producto corresponden a requisitos de homologación españoles en otras zonas comerciales.

Emisiones Euro V

ADVERTENCIA: La manipulación del motor anula la homologación de la UE de este producto.

Responsabilidad sobre el producto

Como se estipula en las leyes de responsabilidad del producto, no nos hacemos responsables de los daños y perjuicios causados por nuestro producto si:

• El producto se ha reparado incorrectamente.
• El producto se ha reparado con piezas que no eran del fabricante o no autorizadas por el fabricante.
• El producto tiene un accesorio que no es del fabricante o no está autorizado por este.
• El producto no se ha reparado en un centro de servicios autorizado o por un organismo homologado.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se realizan para garantizar la calidad. Las advertencias son generalmente relevantes para el diseño del producto.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual.

Nota: Se usa para proporcionar más información necesaria en una situación determinada.

Instrucciones generales de seguridad

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Este producto es una herramienta peligrosa si se usa incorrectamente o si no se tiene cuidado. Puede causar lesiones graves o incluso la muerte si no se siguen las instrucciones de seguridad.
• Este producto genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de que se den condiciones que provocarán lesiones graves o letales, las personas que utilicen implantes médicos deben consultar con su médico y con el fabricante del implante antes de poner en marcha este producto.
• Proceda siempre con cuidado y utilice siempre el sentido común. Si no está seguro de cómo manejar el producto en una situación especial, pare y consulte con su distribuidor Husqvarna antes de continuar.
• Debe tenerse en cuenta que el operador será responsable de los accidentes que involucren a otras personas o a su propiedad.
• Mantenga el producto limpio. Asegúrese de que pueda leer claramente las etiquetas.
• No deje que un niño maneje el producto.
• Mantenga a los niños alejados de la zona de trabajo. Debe haber presente en todo momento una persona mayor de edad responsable.
• No permita que nadie maneje el producto sin poder las instrucciones.
• Si una persona con discapacidad física o mental usa el producto, asegúrese de supervisarla en todo momento. Debe haber presente en todo momento una persona mayor de edad responsable.
• No utilice el producto si está cansado, enfermo o somnoliento. Esto tiene un efecto negativo en su visión, vigilancia, coordinación y capacidad de decisión.
• No utilice el producto si está defectuoso.
• No modifique este producto ni lo utilice si podría haber sido modificado por otras personas.

Seguridad en el área de trabajo

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Retire objetos tales como ramas, palos y piedras de la zona de trabajo antes de usar el producto.
• Los objetos que chocan contra el equipo de corte pueden salir despedidos y causar daños a personas y objetos. Mantenga a las personas y los animales a una distancia de seguridad respecto al producto.
• No utilice el producto en condiciones climáticas desfavorables, como niebla, lluvia, viento fuerte, frío intenso y riesgo de relámpagos. El uso del producto en condiciones climáticas desfavorables o en entornos húmedos o mojados produce mucho cansancio. El mal tiempo puede causar condiciones peligrosas, como superficies resbaladizas.
• Preste atención a las personas, objetos y situaciones que puedan impedir el funcionamiento del producto.
• Tenga cuidado con los posibles obstáculos, como raíces, piedras, ramas, hoyos y zanjas. El césped crecido puede esconder obstáculos.
• Cortar el césped en pendientes puede resultar peligroso. No utilice el producto en pendientes de más de 15°.
• Utilice el producto a lo largo de las laderas de las pendientes. No se desplace hacia arriba y hacia abajo.
• Tenga cuidado cuando se acerque a esquinas y objetos escondidos que puedan bloquear su campo de visión.

Seguridad en el trabajo

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Utilice este producto para cortar solamente césped. No está permitido utilizar el producto para otras tareas.
• Utilice el equipo de protección personal. Consulte la sección Equipo de protección personal en la página 78.
• Asegúrese de saber cómo detener el motor rápidamente en caso de emergencia.
• Nunca arranque el motor en un espacio cerrado ni cerca de materiales inflamables. Los gases de escape del motor están calientes y pueden contener chispas que puedan provocar un incendio.
• No utilice el producto a menos que la cuchilla y todas las cubiertas estén fijadas correctamente. Una cuchilla fijada incorrectamente puede soltarse y provocar daños personales.
• Asegúrese de que la cuchilla no golpee ningún objeto, como piedras y raíces. Esto puede causar daños a la cuchilla y doblar el eje del motor. Un eje doblado causa vibraciones excesivas y un riesgo muy alto de que la cuchilla se suelte.
• Si la cuchilla choca con algún objeto o si se producen vibraciones, pare el producto inmediatamente. Desconecte el cable de encendido de la bujía. Examine el producto para comprobar si presenta daños. Repare los daños o lleve el

producto a un taller de servicio autorizado para realizar la reparación.

• No acople la maneta del freno del motor permanentemente al mango cuando el motor esté encendido.
• Ponga el producto en una superficie plana y estable, y arránquelo. Asegúrese de que la cuchilla no entre en contacto con el suelo u otros objetos.
• Manténgase siempre detrás del producto durante su uso.
• Mientras utilice el producto, mantenga todas las ruedas apoyadas en el suelo y las dos manos en el manillar. Mantenga alejadas las manos y los pies de las cuchillas giratorias.
• No incline el producto con el motor en marcha.
• Tenga cuidado cuando tire del producto hacia atrás.
• Nunca levante el producto con el motor en marcha. Si tiene que levantar el producto, primero apague el motor y desconecte el cable de encendido de la bujía.
• No camine hacia atrás cuando utilice el producto.
• Detenga el motor cuando se desplace por áreas sin hierba, por ejemplo, caminos de grava, piedra y asfalto.
• No corra con el producto con el motor en marcha. Camine siempre mientras utilice el producto.
• Detenga el motor antes de cambiar la altura de corte. Nunca realice ajustes con el motor en marcha.
• No deje el producto desatendido con el motor en marcha. Pare el motor y asegúrese de que el equipo de corte no gire.

Instrucciones de seguridad para el funcionamiento

Equipo de protección personal

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• El equipo de protección personal no elimina completamente el riesgo de lesiones, pero reduce la gravedad de las lesiones en caso de accidente. Deje que el distribuidor le ayude a seleccionar el equipo adecuado.
• Utilice protectores auriculares si el nivel de ruido es superior a 85 dB.
• Utilice botas o zapatos de trabajo antideslizantes. No utilice calzado abierto ni vaya descalzo.
• Utilice pantalones largos gruesos.
• Utilice guantes protectores cuando sea necesario, por ejemplo, para el montaje, inspección o limpieza del equipo de corte.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No utilice un producto que tenga dispositivos de seguridad defectuosos.
• Realice una comprobación de los dispositivos de seguridad con frecuencia. Si los dispositivos de seguridad están defectuosos, hable con su taller de servicios Husqvarna.

Comprobación de la cubierta del equipo de corte

La cubierta del equipo de corte disminuye las vibraciones en el producto y el riesgo de lesiones provocadas por la cuchilla. Examine la cubierta de corte para asegurarse de que no haya daños como, por ejemplo, grietas.

Batería (LB 246PI)

ADVERTENCIA: Una batería defectuosa disminuye la seguridad del producto. Utilice siempre una batería homologada por el fabricante.

La batería suministra energía al arranque eléctrico y sirve como dispositivo de seguridad que impide el arranque accidental. Retire la batería cuando no utilice el producto y cuando lo deje sin supervisión.

Palanca del freno del motor

La maneta del freno del motor detiene el motor. Cuando se suelta la maneta del freno del motor, el motor se para.

Para realizar una inspección del freno del motor, arranque el motor y suelte la maneta del freno del motor. Si el motor no se detiene en 3 segundos, lleve el producto a un taller de servicio Husqvarna autorizado para realizar el ajuste del freno del motor.

(Fig. 20)

Inhibidor de arranque

En el modelo LB 246PI, la palanca del freno del motor sirve también como barra de arranque para el motor de arranque. Compruebe el inhibidor de arranque para verificar que evita el funcionamiento del motor de arranque.

1. Tire de la barra de arranque hacia el manillar (B). El inhibidor de arranque impide el movimiento.
2. Empuje el inhibidor de arranque hacia la derecha (A). (Fig. 21)
3. Suelte el inhibidor de arranque y asegúrese de que regresa a su posición inicial.

Silenciador

El silenciador mantiene al mínimo los niveles de ruido y baja los gases de escape del operador.

No utilice el producto si el silenciador no está instalado o está defectuoso. Un silenciador defectuoso aumenta el nivel de ruido y el riesgo de incendio.

ADVERTENCIA: El silenciador se calienta mucho durante y después de su uso, y cuando el motor funciona a ralentí. Tenga cuidado cerca de materiales inflamables o gases para evitar incendios.

Seguridad en el uso del combustible

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No arranque el producto si está manchado con combustible o aceite del motor. Retire el combustible/aceite no deseado y deje el producto limpio.
• Si derrama combustible sobre la ropa, cámbiese inmediatamente.
• Evite el contacto con el combustible; puede provocarle lesiones. Si entra en contacto con el combustible, use agua y jabón para eliminarlo.
• No arranque el motor si el producto tiene una fuga. Examine frecuentemente si hay fugas en el motor.
• Tenga cuidado con el combustible. El combustible es inflamable, sus vapores son explosivos y pueden provocar lesiones o la muerte.
• No inhale los vapores de combustible, ya que pueden causar lesiones. Asegúrese de que haya ventilación suficiente.
• No fume cerca del combustible o del motor.
• No coloque objetos calientes cerca del combustible o del motor.
• No agregue combustible con el motor encendido.
• Asegúrese de que el motor esté frío antes de repostar.
• Antes de repostar, abra la tapa del depósito de combustible lentamente y libere el exceso de presión con cuidado.
• No añada combustible al motor en interiores. Una circulación de aire insuficiente puede causar lesiones o la muerte por asfixia o inhalación de monóxido de carbono.
• Apriete el tapón del depósito de combustible completamente. Si el tapón del depósito de combustible no se aprieta, existe riesgo de incendio.
• Antes de arrancar el producto, llévelo a 3 m (10 pies) de distancia como mínimo del punto en el que llenó el depósito.
• No llene el depósito de combustible por completo. El calor hace que el combustible se expanda. Deje

espacio en la parte superior del depósito de combustible.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Los gases de escape del motor contienen monóxido de carbono, que es un gas inodoro, tóxico y muy peligroso. No arranque el motor en interiores ni en espacios cerrados.
• Antes de realizar el mantenimiento del producto, detenga el motor y desconecte el cable de encendido de la bujía. En el modelo LB 246PI, extraiga también la batería.
• Utilice guantes protectores cuando realice el mantenimiento del equipo de corte. La cuchilla está

muy afilada y se pueden producir cortes con mucha facilidad.

• Los accesorios y modificaciones en el producto que no estén aprobados por el fabricante pueden causar daños graves o la muerte. No modifique el producto. Utilice siempre accesorios autorizados por el fabricante.
• Si el mantenimiento no se realiza correctamente y de forma regular, aumenta el riesgo de lesiones y daños en el producto.
• Realice únicamente las tareas de mantenimiento que se indican en este manual del propietario. Todos los demás trabajos de mantenimiento deben llevarse a cabo en un taller de servicio Husqvarna autorizado.
• Lleve el producto a un taller de servicios Husqvarna autorizado para realizar el mantenimiento de forma regular.
• Reemplace las piezas dañadas, desgastadas o rotas.

Montaje

Introducción

ADVERTENCIA: Antes de montar este producto, lea el capítulo sobre seguridad. En el modelo LB 246PI, extraiga también la batería.

Para montar el manillar

1. Doble el manillar hacia delante. (Fig. 22)
2. Apriete firmemente los pomos del lado derecho e izquierdo y suba el manillar hacia arriba. (Fig. 23)
3. Coloque el tirante en la hendidura de la cubierta del equipo de corte. (Fig. 24)
4. Fije los 2 topes que bloquean el tirante y el manillar. Presiónelos para insertarlos por completo en su posición. (Fig. 25)

Nota: Hay dos topes: uno identificado con una H y otro con una V. Coloque el tope identificado con una H en el lado derecho y el tope identificado con una V en el lado izquierdo.

PRECAUCIÓN: No utilice el producto si no se han montado los 2 topes.

Regulación de la altura del manillar

1. Desmonte el tirante de la parte inferior del manillar. (Fig. 26)

a) Coloque el tirante en el orificio superior (A) para reducir la altura del manillar. b) Coloque el tirante en el orificio inferior (B) para aumentar la altura del manillar. (Fig. 27)

Funcionamiento

Introducción

ADVERTENCIA: Antes de utilizar el producto, debe leer y entender el capítulo sobre seguridad.

Husqvarna Connect

Husqvarna Connect es una aplicación gratuita para su dispositivo móvil. La aplicación Husqvarna Connect proporciona más sistemas para su producto Husqvarna:

• Información ampliada sobre el producto.
• Información y asistencia sobre piezas y mantenimiento de productos.

Para empezar a utilizar Husqvarna Connect

1. Descargue la aplicación Husqvarna Connect en su dispositivo móvil.
2. Registre una cuenta en la aplicación Husqvarna Connect.
3. Siga las instrucciones de la aplicación Husqvarna Connect para conectarse y registrar el producto.

Antes de utilizar el producto

1. Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones.
2. Examine el equipo de corte para asegurarse de que está conectado y ajustado correctamente. Consulte Para inspeccionar el equipo de corte en la página 83.
3. Llene el depósito de combustible. Consulte Repostaje de combustible en la página 81.
4. Llene el depósito de aceite y realice una comprobación del nivel de aceite. Consulte Para realizar una comprobación del nivel de aceite en la página 83.

Repostaje de combustible

Si es posible, utilice gasolina de bajas emisiones/alquilatos. Si no puede utilizar gasolina de bajas emisiones/alquilatos, utilice una gasolina sin plomo o gasolina con plomo de buena calidad con un octanaje no inferior a 90.

PRECAUCIÓN: No utilice gasolina con un octanaje inferior a 90 octanos RON (87 AKI). Esto puede provocar daños en el producto.

1. Abra el tapón del depósito de combustible lentamente para liberar la presión.
2. Llene lentamente con una lata de combustible. Si derrama combustible, límpielo con un paño y deje que el combustible restante se seque.
3. Limpie la zona alrededor del tapón del depósito de combustible.
4. Apriete el tapón del depósito de combustible completamente. Si el tapón del depósito de combustible no se aprieta, existe riesgo de incendio.
5. Antes de arrancarlo, lleve el producto a 3 m (10 pies) de distancia como mínimo del punto en el que llenó el depósito.

Para ajustar la altura de corte

• Tire del eje y muévalo a la posición correcta en cada una de las 4 ruedas. (Fig. 28)

PRECAUCIÓN: No ajuste la altura de corte demasiado bajo. Las cuchillas pueden golpear el suelo si la superficie del césped no está nivelada.

Para arrancar el producto

• La primera vez que arranque el producto, presione la bomba de combustible cinco veces. La última vez que arranque el producto con el motor frío, presione la bomba tres veces.
• Asegúrese de que el cable de encendido está conectado a la bujía.

Arranque manual (LB 146P)

1. Manténgase detrás del producto.
2. Sujete la maneta del freno del motor contra el manillar. (Fig. 29)
3. Sostenga la empuñadura de arranque con la mano derecha.
4. Tire lentamente de la cuerda de arranque hasta sentir cierta resistencia.
5. Tire con fuerza para arrancar el motor.

ADVERTENCIA: No se enrolle la cuerda de arranque alrededor de la mano.

1. Asegúrese de que la batería está activada y cargada. Consulte Arranque de la batería en la página 84.
2. Conecte la batería al motor. (Fig. 30)
3. Empuje el inhibidor de arranque hacia la derecha (A).
4. Tire de la barra de arranque (B) hacia el manillar para encender el motor de arranque. El motor de arranque se detiene al arrancar el motor. (Fig. 31)

Para detener el producto

• Para detener el motor, suelte la maneta del freno del motor.

Extracción de la batería

Para evitar el arranque accidental del motor, quite la batería en el modelo LB 246PI cuando el producto no está en funcionamiento.

1. Pulse los botones de bloqueo (A) y extraiga la batería. (Fig. 32)

Para obtener un buen resultado

• Use siempre una cuchilla afilada. Una cuchilla roma proporciona un resultado irregular y la superficie de corte de la hierba adquiere un tono amarillo. Una cuchilla afilada también utiliza menos energía que una cuchilla roma.
• No corte más de 1/2 de la longitud del césped. Corte primero con una altura de corte alta. Examine el resultado y baje la altura de corte al nivel que corresponda. Si la hierba está muy larga, vaya despacio y corte dos veces si es necesario.
• Corte en direcciones distintas cada vez para evitar crear rayas en el césped.

Mantenimiento

Introducción

ADVERTENCIA: Antes de realizar cualquier trabajo de mantenimiento, debe leer y entender el capítulo sobre seguridad.

Para todos los trabajos de mantenimiento y reparación del producto, es necesario realizar una formación especial. Nosotros garantizamos que los trabajos de mantenimiento y reparación sean realizados por profesionales. Si su distribuidor no es un taller de servicio, pídale información sobre el taller de servicio más cercano.

Programa de mantenimiento

parte superior del producto inclinado; evite apoyarlo contra el suelo.

PRECAUCIÓN: En el modelo LB 246PI, extraiga siempre la batería antes de realizar tareas de mantenimiento, reparar el producto o limpiarlo.

Los intervalos de mantenimiento se calculan a partir del uso diario del producto. Los intervalos cambian si el producto no se usa a diario.

Para las tareas de mantenimiento identificadas con un *, consulte las instrucciones de Dispositivos de seguridad en el producto en la página 79.

ADVERTENCIA: Al inclinar el producto, asegúrese de que el filtro de aire está en la

Mantenimiento Diario Semanal Mensual
Inspeccion general X
Comprobacion del nivel de aceite X
Limpieza del producto X
Inspeccion del equipo de corte X
Inspeccion de la cubierta de corte* X
Inspeccion de la maneta del freno del motor* X
Inspeccion de la bateria* X
Inspeccion del silenciador* X
Inspeccion de la bujía X
Cambio de aceite (primer cambio a las 5 horas de uso; afterwards, cada 50 h)			X
Cambio del filtro de aire (tras 50 h de uso) X
Inspeccion delsystema de combustible X

Para realizar una inspección general

• Asegúrese de que todas las tuercas y los tornillos del producto estén apretados correctamente.

Para limpiar el producto externamente

• Use un cepillo para retirar las hojas, la hierba y la suciedad.
• Asegúrese de que la toma de aire de la parte superior del motor no está obstruida.
• No utilice un equipo de limpieza a alta presión para limpiar el producto.
• Si utiliza agua para limpiar el producto, no dirija el chorro directamente sobre el motor.

Para limpiar la superficie interior de la cubierta de corte

1. Vacíe el depósito de combustible.
2. Apoye el producto sobre su costado con el silenciador hacia abajo.

PRECAUCIÓN: Si el producto se pone con el filtro de aire hacia abajo, el motor puede dañarse.

1. Limpie la superficie interior de la cubierta de corte con una manguera de agua.

Para inspeccionar el equipo de corte

ADVERTENCIA: Para evitar el arranque accidental, desconecte el cable de encendido de la bujía.

ADVERTENCIA: Utilice guantes protectores cuando realice el mantenimiento del equipo de corte. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.

1. Inspeccione el equipo de corte para comprobar si presenta daños o grietas. Sustituya siempre un equipo de corte dañado.
2. Inspeccione la cuchilla para comprobar si está dañada o roma.

Nota: Después de afilar la cuchilla, es necesario equilibrarla. El afilado, la sustitución y el equilibrado de la cuchilla deben realizarse en un centro de servicios. Si el producto golpea un obstáculo que haga que se detenga, sustituya la cuchilla dañada. Lleve el producto a un centro de servicios, donde estimarán si la cuchilla puede afilarse o debe sustituirse.

1. Bloquee la cuchilla con un bloque de madera. (Fig. 33)
2. Extraiga el tornillo de la cuchilla.
3. Desmonte la cuchilla.
4. Inspeccione el soporte de la cuchilla y el tornillo de la cuchilla para comprobar si presentan daños.
5. Inspeccione el eje del motor para asegurarse de que no está doblado.
6. Cuando instale la nueva cuchilla, colóquela con los extremos en ángulo en dirección a la cubierta de corte. (Fig. 34)
7. Asegúrese de que la cuchilla quede alineada con el centro del eje del motor.
8. Bloquee la cuchilla con un bloque de madera. Coloque la arandela elástica, y apriete el perno y la arandela con un par de 35-40 Nm. (Fig. 35)
9. Mueva la cuchilla en distintas direcciones manualmente y compruebe que gira libremente.

ADVERTENCIA: Use guantes resistentes. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.

1. Arranque el producto para hacer una prueba de la cuchilla. Si la cuchilla no está correctamente fijada, se produce una vibración en el producto o el resultado del corte no es satisfactorio.

Para realizar una comprobación del nivel de aceite

PRECAUCIÓN: Un nivel de aceite demasiado bajo puede causar daños en el motor. Compruebe el nivel de aceite antes de arrancar el producto.

1. Coloque el producto sobre una superficie nivelada.
2. Retire el tapón del depósito de aceite con la varilla de nivel acoplada.
3. Limpie el aceite de la varilla de nivel de aceite.
4. Introduzca la varilla de nivel totalmente en el depósito de aceite para obtener un resultado correcto del nivel de aceite.
5. Quite la varilla de nivel.
6. Compruebe el nivel de aceite que indica la varilla de nivel.
7. Si el nivel de aceite es bajo, llene con aceite de motor y vuelva a comprobar el nivel de aceite.

Sustitución del aceite del motor

ADVERTENCIA: El aceite del motor está muy caliente inmediatamente después de apagar el motor. Deje que el motor se enfríe antes de vaciar el aceite del motor. Si derrama aceite del motor y entra en contacto con la piel, lávese con agua y jabón.

1. Ponga el producto en funcionamiento hasta que el depósito de combustible se vacíe.
2. Quite el cable de encendido de la bujía.
3. Retire el tapón del depósito de aceite.
4. Coloque un recipiente bajo el producto para recoger el aceite del motor.
5. Incline el producto para drenar el aceite de motor del depósito de aceite.
6. Llene el depósito con aceite de motor nuevo del tipo recomendado en Datos técnicos en la página 85.
7. Compruebe el nivel de aceite. Consulte la sección "Para realizar una comprobación del nivel de aceite" en la página 83.

Batería (LB 246PI)

ADVERTENCIA: Una batería defectuosa disminuye la seguridad del producto. Utilice siempre una batería homologada por el fabricante.

La batería suministra energía al arranque eléctrico y sirve como dispositivo de seguridad que impide el arranque accidental. Retire la batería cuando no utilice el producto y cuando lo deje sin supervisión.

Arranque de la batería

Debe arrancar la batería antes de usarla por primera vez.

1. Coloque la batería en el cargador; consulte "Carga de la batería" en la página 84.
2. Espere a que se encienda al menos 1 luz verde, es decir, unos 10 segundos.
3. Conecte la batería al motor; consulte "Arranque eléctrico (LB 246PI)" en la página 81.

Carga de la batería

Si la batería tiene solo 1 indicador encendido o no tiene ninguno, es necesario cargarla. Una batería agotada se carga por completo en 1 hora. Cargar la batería durante menos tiempo no causa daños en ella.

1. Coloque la batería en el cargador. (Fig. 36)
2. Conecte el cargador de la batería a una toma de corriente (220 V, 50 Hz).

Estado de energía de la batería

Indicadores LED de la batería	Estado
El LED 1 parpadea 0%-25%
LED 1 encendido y LED 2 parpa-deando	25%-50%
LED 1 y LED 2 encendidos; LED 3 parpadeando.	50%-75%
LED 1, LED 2 y LED 3 encendidos; LED 4 parpadeando.	75%-100%
LED 1, LED 2, LED 3 y LED 4 encen-didos	Completa-mente cargada

Indicador luminoso del cargador	Estado
Luz roja constante La batería se está cargando
Luz roja intermitente La batería está demasión caliente; se comenzará a cargas cuando alcance una temperatura adecauda
Luz verde constante La batería está complemente cargada

Indicador luminoso del cargador	Estado
Luz roja y luz verde intermitentes	La batería está dañada y se debe sustituir

Para limpiar el filtro de aire

1. Saque la cubierta del filtro de aire y extraiga el filtro.
2. Golpee el filtro contra una superficie plana para que caigan las partículas.

PRECAUCIÓN: No use disolvente ni aire comprimido para limpiar el filtro de aire.

1. Vuelva a colocar el filtro de aire. Asegúrese de que el filtro de aire selle totalmente el soporte del filtro de aire.
2. Vuelva a colocar la cubierta del filtro de aire.

Nota: Un filtro de aire que se haya utilizado durante mucho tiempo no se pueda limpiar por completo. Sustituya el filtro de aire con regularidad. Sustituya siempre el filtro de aire si se avería.

Para examinar la bujía

PRECAUCIÓN: Utilice siempre el tipo de bujía recomendado. El uso de un tipo de bujía incorrecto puede causar averías en el producto.

• Examine la bujía si el motor tiene baja potencia, no es fácil de arrancar o no funciona correctamente al régimen de ralentí.
• Para reducir el riesgo de material no deseado en los electrodos de la bujía, siga estas instrucciones:

a) Asegúrese de que el régimen de ralentí está bien ajustado. b) Asegúrese de que la mezcla de combustible sea correcta. c) Asegúrese de que el filtro de aire está limpio.

• Si la bujía está sucia, límpiela y asegúrese de que la distancia entre los electrodos sea la correcta, consulte Datos técnicos en la página 85. (Fig. 37)
• Sustituya la bujía si fuese necesario.

Para inspeccionar el sistema de combustible

• Examine el tapón del depósito de combustible y la junta del tapón para comprobar que no presente daños.
• Examine la manguera de combustible para asegurarse de que no haya fugas. Si la manguera de combustible está dañada, lleve el producto a un taller de servicios para sustituirla.

Transporte, almacenamiento y eliminación

Transporte y almacenamiento

• Para el transporte y almacenamiento del producto y del combustible, asegúrese de que no haya fugas ni humos. Las chispas o llamas abiertas, por ejemplo, de dispositivos eléctricos o calderas, pueden producir un incendio.
• Use siempre recipientes homologados para el transporte y almacenamiento de combustible.
• Vacíe el depósito de combustible antes de poner el producto en almacenamiento durante un largo periodo de tiempo. Deseche el combustible en una ubicación adecuada para su eliminación.
• Asegure el producto durante el transporte para evitar daños y accidentes.
• Mantenga el producto en un área cerrada para impedir el acceso a niños o personas no autorizadas.
• Mantenga el producto en un lugar seco y al abrigo de las heladas.

Eliminación

• Respete los requisitos de reciclaje locales y las normas aplicables.
• Deseche todos los productos químicos, como el aceite de motor o el anticongelante, en un centro de servicios o una ubicación adecuada para su eliminación.
• Cuando ya no use el producto, envíelo a un distribuidor Husqvarna o deséchelo en un punto de reciclaje.
• Deseche la batería en un centro de servicios o déjela en unas instalaciones para residuos que recoja baterías agotadas.

Datos técnicos

	LB 146P LB 246PI
Motor
Marca Briggs & Stratton Briggs & Stratton
Cilindrada, cm3	140 150
Velocidad, rpm 2900 +/- 100 2900 +/- 100
Potencia nominal del motor, kW31	1,9 2.1
Sistema de encendido
Bujía QC12YC QC12YC
Distancia entre los electrodos, mm 0,5 0,5
Sistema de combustible y lubricación
Capacidad del deposito de gasolina, litres 0,8 0,8
Capacidad del deposito de aceite, litres 0,5 0,5
Aceite del motor32	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Peso
Con los depósitos vacios, kg 19 21
Emissiones de ruido33
Nivel de potencia acústica medida, dB(A) 93 92
Nivel de potencia acústica garantizo LWA dB(A) 95 94
Niveles acústicos34
Nivel de presión sonora en el oído del operario, dB (A) 81	79
Niveles de vibración, a hveq35
Mango, m/s2	4,6 4,6
Equipo de corte
Altura de corte, mm 35-70 35-70
Anchura de corte, mm 460 460
Hoja Mulcher 46 Mulcher 46
Referencia 5839740-10 5839740-10
Arranque
Mecanismo de arranque electrico No	Sí
Batería	-	Ion litio, 12V/15,7 Wh

Declaración de conformidad CE

Declaración CE de conformidad

Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel.:

[phone], declara que los cortacéspedes

Husqvarna LB 146P, y LB 246PI a partir del número de

serie 2017xxxxxxxxx cumplen con las disposiciones de la

DIRECTIVA DEL CONSEJO:

• de 17 de mayo de 2006 "relativa a máquinas", 2006/42/CE.
• de 26 de febrero de 2014 "relativa a compatibilidad

electromagnética", 2014/30/UE.

• de 8 de mayo de 2000 "relativa a emisiones sonoras

en el entorno", 2000/14/CE.

Para obtener información respecto a las emisiones

sonoras, consulte la sección sobre datos técnicos.

Se han aplicado las normas siguientes:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1,

EN ISO 5395-2 Amd 2, EN 55012

Si no se indica lo contrario, las normas anteriormente

indicadas constituyen las últimas versiones publicadas.

Organismo notificado: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala ha

elaborado informes sobre la evaluación de la

conformidad con el Anexo VI de la DIRECTIVA DEL

CONSEJO del 8 de mayo de 2000 "referente a las

emisiones sonoras en el entorno" 2000/14/CE.

Los certificados tienen los números: 01/901/297

01/901/299

Claes Losdal, Director de Desarrollo/Productos para el jardín (representante autorizado de Husqvarna AB y responsable de la documentación técnica).

Claes Losdal, Director de Desarrollo/Productos para el jardín (representante autorizado de Husqvarna AB y responsable de la documentación técnica).

Claes Losdal, Director de Desarrollo/Productos para el jardín (representante autorizado de Husqvarna AB y responsable de la documentación técnica).

Índice

Introducción 88

Seguridad 89

Montaje 91

Funcionamiento 92

Mantenimiento 93

(Fig. 15) Código para lectura.

Seguridad en el lugar de trabajo

junto a materiales inflamables y/o vapores para evitar incendios.

ATENCIÓN: Antes de montar el producto, lea el capítulo sobre seguridad. En el LB 246PI, retire también la batería.

Montar la barra

1. Utilice una manguera para enjuagar la superficie interna de la cubierta de corte con agua.

Para examinar el equipo de corte

Estado de energía y electricidad

Visor LED na bateria Estado
LED 1 intermitente 0%-25%
LED 1 aceso, LED 2 intermitente 25%-	50%
LED 1 e LED 2 acesos, LED 3 intermitente	50%-75%
LED 1, LED 2 e LED 3 acesos, LED 4 intermitente	75%-100%
LED 1, LED 2, LED 3 e LED 4 acesos	Totalmente carregada
