MT16H21FWS5EM581CR - Oordopje 3M - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING MT16H21FWS5EM581CR 3M

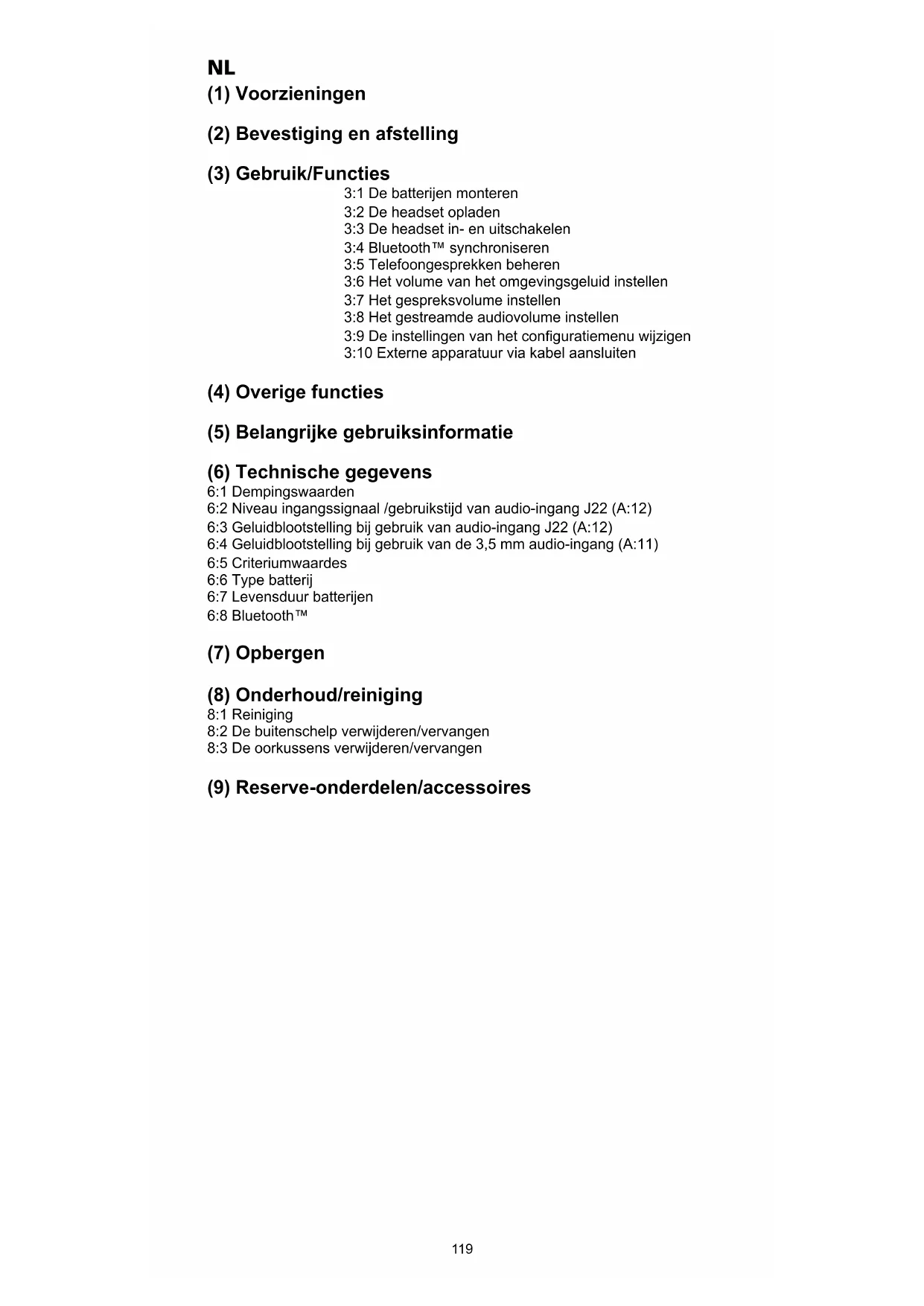

(1) Voorzieningen
(2) Bevestiging en afstelling
(3) Gebruik/Functions

3:1 De batterijen monteren
3:2 De headset opladen
3:3 De headset in- en uitschakelen
3:4 Bluetooth™ synchroniseren
3:5 Telefoongesprekken beheren
3:6 Het volume van het omgevingsgeluid instellen
3:7 Het gespreksvolume instellen
3:8 Het gestreamde audiovolume instellen
3:9 Deinstallingen van het configuratiemenu wijzigien
3:10 Externe apparatuur via kabel aansluiten

(4) Overige functions

(5) Belangrijke gebruiksinformatie

6:1 Dempingswaarden
6:2 Niveau ingangssignaal /gebruikstijd van audio-ingang J22 (A:12)
6:3 Geluidbloootstelling bij gebruik van audio-ingang J22 (A:12)
6:4 Geluidblootstelling bij gebruik van de 3,5 mm audio-ingang (A:11)
6:5 Criteriumwaardes
6:6 Type batterij
6:7 Levensduer batterijen
6:8 BluetoothTM

(7)Opbergen

(8) Onderhoud/reiniging

8:1 Reiniging
8:2 De buitenschelp verwijderen/vervangen
8:3 De oorkussens verwijderen/vervangen
(9) Reserve-onderdelen/accessoires

Dit product is volgens de Europese richtlij 89/686/EEG betreffende persoonlijke beveiligingsmiddelen (PBM) getest en gecertificeerd, en stemt tevens overeen met richtlij 2004/108/EC betreffende elektramagnetische compatibiliteit (EMC). Dit houdt in dat dit product voldoet aan de eisen voor de CE-markering.

N.B. Lees deze handleiding voor gebruik aandachtig door en bewaar deze als referentie voor de toekomst.

1. VOORZIENINGEN

(A:1). Hoofdbeugel (Roestvrijstalen staaldraad)
(A:2) Tweepuntsbevestiging (hoofdbeugeldraden)
(A:3) Oorkussen (PVC-folie en polyesterschuim)
(A:4) Microfoon omgevingsgeluid
(A:5) Dempingskussen (polyesterschuim)
(A:6) Binnenschelp
(A:7) Buitenschelp
(A:8) Sluiting
(A:9) Hoofdbeugel (metaalstrip)
(A:10) Padding van de hoofdbeugel (thermoplastisch elastomeer of leer)
(A:11) AUX audio-ingang, 3,5 mm stereo
(A:12) Audio-ingang, J22
(A:13) Aan/uit/modus
(A:14) VOL+, VOL-
(A:15) Spraakmicrofoon
(A:16) Bluetooth-toets
(A:17) Jack-ingang voor oplader
(A:18) Oplader
(A:19) Herlaadbare batterijen AAA NiMH
(A:20) Stereo kabel 3,5 mm. FL6CE

(B:1) Vouw de hoofdbeugeluit elkaar.
(B:2) Schuif de=kappen maar buiten. Buig de=kappen met de bovenkant maar buiten zodat de draden buiten de hoofdbeugel kome te hangen.
(B:3) Stel de hoogte van de=kappen in door de kappen omhoog of omlaag te schuiven verwijl u de hoofdbeugel vasthoudt.
(B:4) De hoofdbeugel moet vertical op het hoofd zitten.
(B:5) Voordat u de gezoorbeschermer inklapt dient u de kappen in elkaar te schuiven. Houd vier mm van de draad van de hoofdbeugel zichtaar.
(B:6) Klap de hoofdbeugel volgens de illustratie in elkaar. Controller of de oorkussens Niet gekreukt toen of deze vlak gegen elkaar aanliggen. N.B.:

Vergeet Niet de snoer van de audio-ingang (A:11) te verwijderen alvorens u de hoofdbeugel inklapt.

3. GEBRUIK/FUNCTIES

3:1 De batterijen monteren

Verwijlder de buitenschelp.

(C:1) Steek een bot stuk gereedschap of een nagel onder de zijkant van de sluiting en trek deze drie a vier mm maar buiten.
(C:2) Druk/schuif de sluiting omlaag. Verwijder de schelp.

Monteer de meegeleverde herlaadbare batterijen type AAA NiMH. Zie toe dat de polen correct georienteerd zich.

De headset werkt ook op alkalische batterijen.

WAARSCHUWING! Probeer NOOIT alkalische batterijen op te laden: dit zou de headset können beschadigen.

De buitenschelp verrangen:

(C:3) Zie toe dat de sluiting volledig ingedrukt is.
Schuif de schelp omlaag zodat de haak aan de bovenkant van de buitenschelp
(C:4) in de uitsparing van de binnenschelp komt te zitten (C:5).
(C:6) Wanner de schelp op+zijnplaats zit schuift/drukt u de sluiting op+zijnplaats.

NL

3:2 De headset opladen

Sluit de oplader aan op de jack-ingang van de headset (A:17).

Om de capacité van de batterijen volledig te benutten is een laadtijd van acheur vereist.

Waarschuwing: Gebruik de oorspronkelijke explader. Gebruik geen andere explader: dit kan de headset beschadigen.

Waarschuwing: Probeer NOOT alkalische batterijen op te laden: dit kan de headset beschadigen.

3:3 De headset in- en uitschakelen

Om de headset in- en uit te schakelen houdt u de aan/uit/modus-toets (A:13) twee seconden ingedrukt.

3:4 De Bluetooth synchroniseren

U kunt de headset met elke Bluetooth-unit synchroniseren dat de profieler A2DP, HFP en HSP ondersteunt.

Let wel dat u stereo geluid/muziek alleen kunt streamen vanuit een unit (mobiele telefoon, computer, enz.) die het Bluetooth-profiel A2DP ondersteunt.

• Controller of de headset opgeladen en uitgeschakeld is.
• Houd de aan/uit/modus-toets (A:13) vijf seconden ingedrukt.

Hiermee worden de headset in de synchronisatie-modus gezet. Dit worden met het volgende spreakbericht herhaaldelijk bevestigd: "Bluetooth pairing mode" (Bluetooth synchronisatiemodus).

• Activeer de Bluetooth-functie van uw telefoon en Zoek verzolgens waar twee units.
  Een paur seconden later verschijnt het bericht "Peltor WS5" op het screen.
• Selecteer "Peltor WS5".
  Mocht er maar een wachtwoord worden gezvraagd, toets dan in: 0000
• Een geslaagde synchronisatie worden bevestigd met de melding: "pairing complete" (synchronisatie klaar).

Wanner de Bluetooth-synchronisatiefunctie geactiveerd is, worden de headset automatisch gekoppeld zodia deze worden gelebruikt. Dit worden bevestigd met het spreakbericht "connecting Bluetooth", en verder met: "connected" wanner de units verbonden zijn. U kunt maximaal vier units synchroniseren. De headset probeert zich automatisch eerst met de LAST verbonden unit te verbinden.

3:5 Telefoongesprekken beheren

Om telefoongesprekken te konnen beheren dient de headset gesynchroniseerd te zich met een mobiele telefoo n die Bluetooth ondersteunt, zie Bluetoothsynchronisatie.

Een oproep beantwoorden

Inkomende oproepen worden in de headset met een beltoon aangegeven. U beantwoordt de oproep door kortstondig top de Bluetooth-toets (A:16) te drukken.

Een oproep negeren

U negeert een oproep door de Bluetooth-toets (A:16) ingedrukt te houden.

Spraakgestuurdkiezen

Druk kortstondig op de Bluetooth-toets (A:16).

Herkiezen

Houd de Bluetooth-toets (A:16) twee seconden ingedrukt.

3:6 Het volume van het omgevingsgeluid instellen

Het volume verhogen: druk op (+) (bovenste toets) (A:14).

Het volume verlagen: druk op () (onderste toets) (A:14).

3:7 Het gespreksvolume instellen

U kunt het volume tijdens een gesprek aanpassen door op (+) of (-) te drukken.

Om het omgevingsgeluidijdens het gesprek aan te passen drukt u op de aan/uit/modus-toets (A:13) en verwolgens op (+) of (-).

3:8 Het gestreamde audiovolume instellen

Tijdens het streamen van muziek(Int u het volume aanpassen door op (+) of (-) te drukken. Om het omgevingsgeluidijdens het streamen van muziek aan te passen drukt u op de aan/uit/modus-toets (A:13) en verzolgens op (+) of (-).

3:9 Deinstallen van het configuratiemenu wijzigen

De headset is voorzien van een configuratiemenu. Hiermee(Int) de instellingen wijzigen. Om het menu op te roepen houdt u de toetsen (-) en (+) twee seconden ingedrukt (terwijl de headset ingeschakeld is).

Het menu worden bevestigd met de spreakmelding. "menu". Om de instellenen te wijzigen gebruikt u de toetsen (-) en (+). Om door het configuratiemenu te bladeren drukt u kortstondig op de aan/uit/modus-toets (A:13).

Informatie over de structuur van het menu en deplaats van de functies vindt u in de beknopte handleiding.

Bass Boost

Bass Boost biodt bij het streamen van muziek een voller bass-geluid.

Music Limiter Mode

Voor het begrenzen van het geluidsniveau tijdens het streamen van muziek/ audio met Bluetooth় en twee instelleningen.

AAN

Het volume wordt begrensd tot 82 dB(A) L eq per 8 uur.

• UIT begrenst de totale geluidblootstelling per 8 eer tot 82 dB(A) L_eq ;
• Wonneer het volume ingesteld is op 82 dB(A), worden het geluid gereduceerd tot een zeer laag volume zodia de dagdosis is bereikt.

Dit wordt bevestigd met de spreakmelding: "daily dose reached" (dagdosis bereikt).

De dosismeter worden om de vierentwintig uur hersteld.

Waarschuwing: De dagdosis worden eventueel overschreden wanner de batterijen verwijderd of verrangen zich, of wanner de fabrieksinstellungen geactiveerd zich.

Balance

De links-rechts balans van het omgevingsgeluid worden gewijzigd.

Equalizer

Het frequente-karakter van het omgevingsgeluid worden veranderd.

Laag
- Normaal
Hoog
Extra Hoog

External Ingang (geldt alleen voor audioingang J22 - A:12)

• UIT - te gebruiken modus wanner de J22 audio-ingang nicht worden gebruikt.
• AAN - te gezbruiken modus wonneer een snoer op de J22 audio-ingang aangesloten is.
• Microfoon - te gebruiken modus wanner een zwanenhalsmicroloon op de J22 audio-ingang aangesloten is.

Side tone volume (Geldt alleen voor handsfree Bluetooth-geluid)

• UIT
  LAAG

NL

NORMAAL
HOOG

De fabrieksinstellungen worden hersteld.

3:10 Externe apparatuur via snoer aansluten

External apparatus can worden aangesloten via de J22 audio-ingang (A:12) of via de 3,5 mm jack-ingang (A:11). Voor informatatie over de verzillende snoeren worden verwezen maar Reserve-onderdelen/accessoires (I).

4. OVERIGE FUNCTIONS

• Bij het uitschakelen van de headset worden de LASTE instellenen opgeslagen.
• Automatische uitschakeling twee uur na de laatste activering. Het automatisch uitschakelen worden bevestigd met het spreakbericht: "automatic power off" (automatisch uitgeschakeld).
• Wanner de battrijen aan verranging toe zich, worden dit bevestigd met het spreakbericht: "low battery" (battery ontladen).

5. BELANGRIJKE GEBRUIKSINFORMATIE

De gehoorbeschermer dient volgens de instructies van deze handleiding opgezet, ingesteld, gereinigd en onderhonden te worden.

• De gehoorbeschermer is voorzien van eeniveau-afhankelijkke functie (active volume). Alvorens u de unit gaat gebruiken dient u te controlleren of deze functie werk. Mocht u verrorming of gebreken waarnemen, raadpleeg dan de instructies van de fabrikant met betrekking tot onderhoud en verwanging van de batterijen.
• Wanner u aan gevaarlijk geluidsniveaus worden bloatgesteld dient u de gehoorbeschermer zonder onderbreking te dragen.
• Dit product kan door bepaalde chemische stoffen worden aangetast. Nadere informatatie kan bij de fabrikant worden ingewonnen.
• Deze gehoorbeschermer is voorzien van een elektrische audio-ingang. Alvorens u de unit gaat gebruiken dient u te controlleren of deze functie werkt. Mocht u verworming of gebreken waarneemt, raadpleeg dan de instructies van de fabrikant.
• Mochten de geluidsvervormingen toenemen of het volume te zwak worden, verwang dan de batterijen. Vervang of monteer de batterijen nooit terwijl de eenheid ingeschakeld is. Voordat u dit product in gebruik neemt, dient u te controleren of de batterijen correct georienteerd zich.
• Verwijder de batterijen voordat u het product langdurig opbergt.
• In extreem koude omstandigheden dient u de gehoorbeschermer voor gebruik op te warmen.
• De gebruiker dient toe te zien dat de oorkussens regelmatig op bruikbaarheid worden onderzoht.
• Bij gebruik van beschermhoezen können de akoestische eigenschappen van de oortelefoons variieren.

N.B.: Indien denen instructies nicht worden nageleefd, kan de demping negatief worden beinvloed, met gehoorverlies als gevolg.

WAARSCHUWING!

Via het niveau-afhankelijk circuit van deze gehoorbeschermer kan de weergave van extern geluid de natuurlijke waarneming overschrijden.

BELANGRIJK! Om uw gezehoor optimaal te beschemmen dient u de haren rond de oren opzij te doeon zodat de oorkussens zichtegen het oor aansluiten. Om geluidslekkage te voorkomen dienen de zijbeugels van de bril zo dun möglichk te zichen en zichtegen het hoofd te zitten.

De dampingswaarden en geluidsniveauaus van deze headset�n getest en gecertificerd volgens EN 352-4: 2001, EN 352-6: 2002, EN 352-8:2002 en de toepasselijkke paragrafen van EN 352-1:2002. Certificaat uitgevaardigd door

FIOH (registrationn. 0403).

Tabel dampingswaarden:

1. Gewicht
2. Frequentie (Hz)
3. Gemiddelde demping (dB)
4. Standaard deviatie (dB)
5. Verwachte demping (dB)

6:2 Niveau ingangssignaal /gebruikstijd van audio-ingang J22 (E)

Maximaal toegelaten geluidsniveau in verhouding tot de gebruikstijd. Om gehoorverlies te voorkomen mogen de opgegeven waarden (gemiddeld spreakniveau) door het ingangssignaal Niet worden overschreten. Het maximaal langdurig gemiddeld geluidsniveau van de oortelefoon is gemeten op een geluidsniveau beneden 82 dB(A).

1. Uren/dag
2. Gemiddeld niveau/elektrisch signaal X = 20mV

6:3 Geluidblootstelling bij gebruik van audio-ingang J22 (F)

6:4 Geluidblootstelling bij gebruik van de 3,5 mm audio-ingang

Het oortelefoon-niveau voor muziek is gemeten op een equivalent geluidsniveau van max. 82 dB(A). Max ingangsniveau 1,5 Vrms.

6:5 Criteriumwaardes (G)

De criterium-waarde is de hoeveelheid ruis (gemeten als A-gewogen geluidsdruk) buiten de gehoorbeschermer dat binnen de gehoorbeschermer resulteert in 85 dB(A). Het ruisniveau is afhankelijk van het soort ruis. H staat voor overheersend hoogfrequente ruis, M staat voor ruis zonder specifieke freiendentie en L staat voor overheersend laagfrequent ruis.

6:6 Type batterij

Alle batterijen type AAA 1,2-1,5 V zijn toelaatbaar (NiMH, NiCd, alkalisch, lithium, mangeaan, enz.). Alleen NiMH- en NiCd-batterijen zijn darüber herlaadhaar.

6:7 Levensduar batterijen

De levensduur van de batterijen is sterk afhankelijk van het merk en van de gebruikstemperatuur. Wanner de batterijen aan verranging toe zich, krijgt u het volgend spreakbericht te horen: "low battery" (batterijen ontladen). Met een lage batterijspanning werkt de headset nicht optimaal.

2 × AAA NiMH

Modus Levensduur
Surround + Bluetooth (actief) >12 h
Alleen surround + Bluetooth UIT >80 h

Modus Levensduur
Surround + Bluetooth (actief) >12 h
Alleen surround + Bluetooth UIT >80 h

6:8 Bluetooth

2.1

A2DP 1.2

HSP 1.2

HFP 1.5

AVRCP 1.0

Deze headset is afgestemd op Bluetooth standard V.2.1 (headset en handsfree profil + A2DP) en is gecertificerd volgens EN 300 328 (radiotest), EN 301 489-1/-17 (EMC-test), EN 60 950 (beveiliging van elektrisch materieel, richtlij laagspanning), FCC part 15.247 (VS-radiotest) en I.C. (Canadese radiotest).

NL

7. OPBERGEN

Bewaar deze gehoorbeschermer nicht bij temperaturen boven +55^ , bijvoorbeeld op een dashboard of op een vensterbank. Bewaar deze gehoorbeschermer nicht bij temperaturen beneden -55^ .

N.B.: Zie toe dat het snoer uit de radio-aansluiting ontkoppeld is alvorens u de hoofdbeugel inklapt.

(H:1) FOUT. Alle draden van de hoofdbeugel dienen volledig in elkaar geschoven te zijn alvorens u deze inklapt.
(H:2) CORRECT. De oorkussens dienen vlak op elkaar aan te liggen.
(H:3) BESLAGEN. Keer de=kappen binnenste buiten. Verwijder de oorkussens zodat de dempkussens{kunnen drogen. Zet deze terug op hun plaats. Zie ook Onderhoud/reiniging.

Wanner u de gehoorbeschermer een langere tijd nicht wilt gebruiken, dient u de batterijen te verwijderen. Nadat u de batterijen hebt verrangen dient u te controlleren of de unit waar behoren werkt.

8. ONDERHOUD/REINIGING

Dit product beantwoordt aan de AEEA-richtlijn 2002/96/EG en is recycleerbaar. Ontdoe u van dit product volgens de nationale afvalvoorschriften. Maak gebruik van de locale retoursystemen voor elektrische producten.

8:1 REINIGING

Reinig/ontsmet de=kappen, de hoofdbeugel en de oorkussens regelmatig met zoep en schoon water. N.B.: Niet in water dompelen!

8:2 DE BUITENSCHELPEN VERWIJDEREN/VERVANGEN

Zie onder 3:1

8:3 DE OORKUSSENS VERWIJDEREN/ERVANGEN

(C:7) Steek uw vingers onder het oorkussen enlicht het op.
(C:8) Monteer een neue workussen door erop te drukken zodate het op zichplaats klikt.

9. RESERVEDELEN/ACCESSOIRES

HY68 SV Hygieneset

Gemakkelijk verwangbare hygieneset bestaande uit twee dampkussens en twee oorkussens met klikfunctie. Vervang deze minimaal tweemaal peraar om een constante demping, hygène en comfort veilig te stellen, of wanner een van de onderdelen van de hygieneset defect zich. De headset en de oorkussens in het bijzonder kannen met deijd aan kwaliteit afnemen: controllerer deze.daarom regelmatig op scheuren en lekkage. Wanner een oorkussen beschadigd is, dient u deze te verwangen. Lees meer onder Onderhoud/reiniging.

Snoeren voor audio-ingang (alleen ontvangst)

FL6H J22 voor 3,5 mm mono-ingang

FL6M J22 voor 2,5 mm mono-ingang

FL6N J22 voor 3,5 mm mono-ingang

FL6CE 3,5 mm voor 3,5 mm stereo-ingang

Audio-snoer voor tweewegcommunicatie (Type ICOM)

TAMT06 snoer met spreektoets (PTT) en microfoon, J22-ingang

Overige reservedelen/accessoires

MT53/1** zwanenhalsmicrofoon (I:1) voor communicatie in een extreem lawaaierige omgeving

HY400 Hoofdbeugelpadding. Voorkleine hoofdmaten is de hoofdbeugelpadding HY400 aangeraden. Deze padding maar zich makkelijk bevestigen op de standardbkekleding. Zie de montage-instructies (J).

De woordbeelden en logo's Bluetooth® zijn gedeponeerde handelsmerken. Deze zijn eigendom van Bluetooth SIG, Inc. en elk gebruik van deze merken door 3M vindtplaats onder licentie. De overige handelsmerken en fabrieksmerken zijn die van hun respectieve eigenaars.

3M aanvaardt hoe dan ook geen aansprakelijkheid, hetzij direct of indirect, voor schade (inbegren aan hier te beperkt tot winstderving, bedrijfschade of afbreuk aan de bedrijsreputatie) ten gevolge van vertrouwen op de hierbijk door 3M verstekte informatie. De afnemer is zich verantwoordelijk voor het bepalen in hoeverre deze producten geschikt zijn voor+zijn gebruksdoeelinden. Niets in deze verklaring mag worden beschouwd als uitsluiting of beperking van de aansprakelijkheid van 3M voor dood of persoonlijk letsel als gevolg van eigenaalatigheid.
