GEBRUIKSAANWIJZING Ambition 32 E Wolf Garten

Originele gebruiksaanwijzing 22

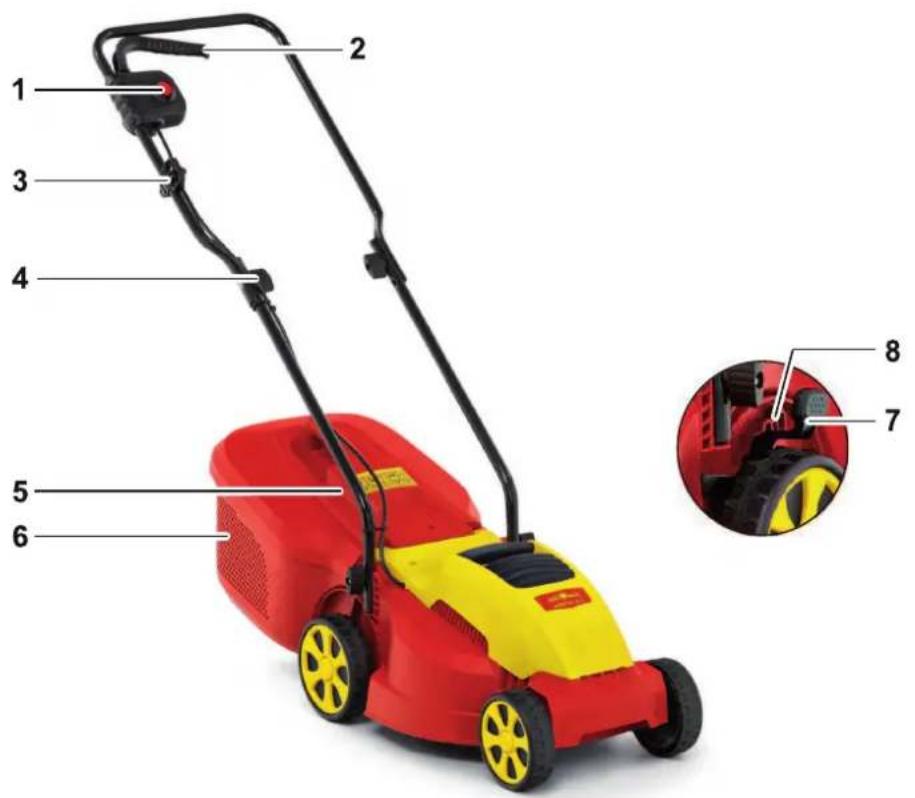

1 In- en uitschakelaar
2 Veiligheidsbeugel
3 Kabel trekontlaster
4 Duwboomhoogte instelling
5 Achterklep
6 Grasvangkorf
7 Maaihoogte instelling
8 Maaihoogte aanwijzing

DK

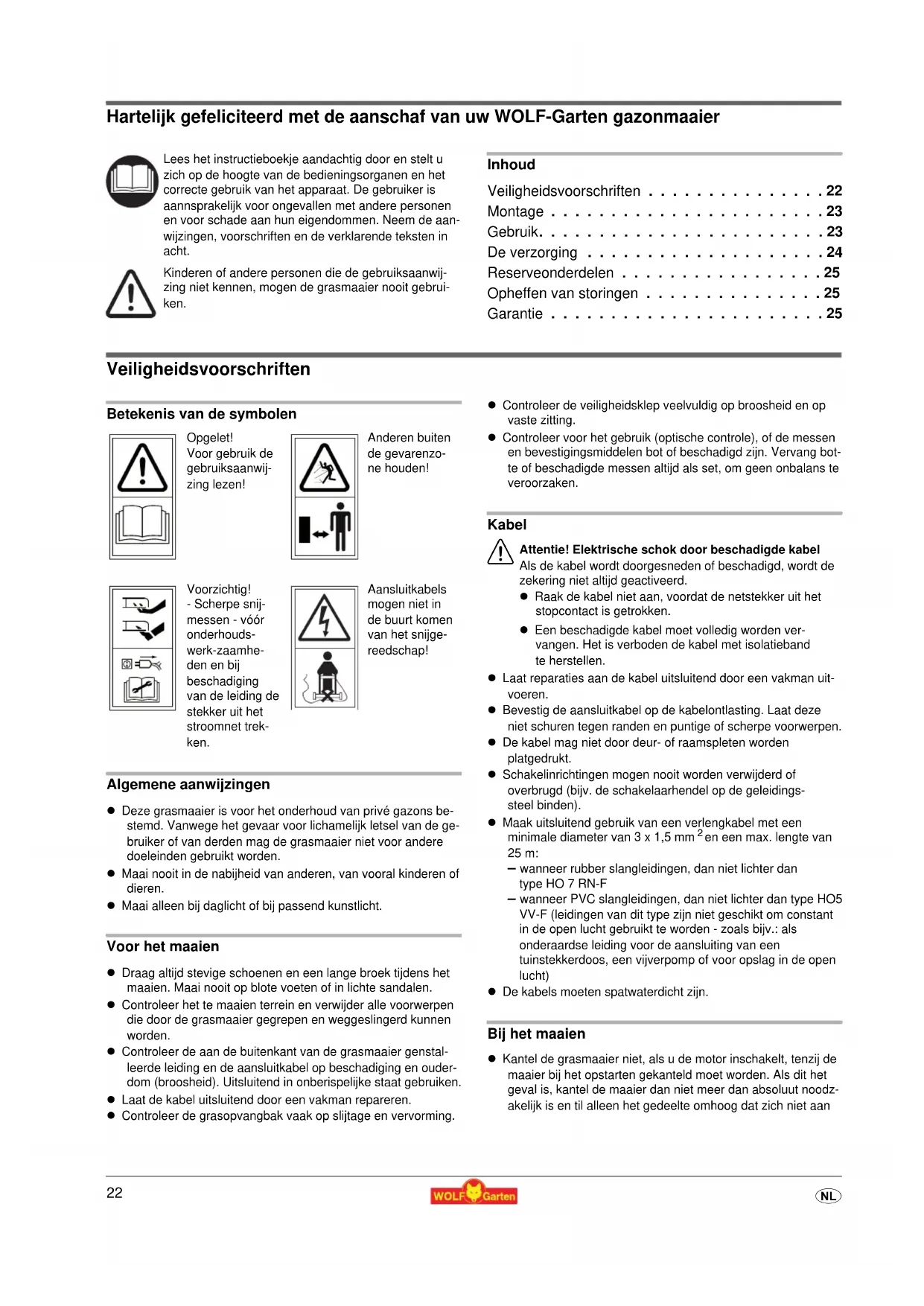

Hartelijk gefeliciteerd met de aanschaf van uw WOLF-Garten gazonmaaier

Lees het instructieboekje aandachtig door en stelt u zich op de hoogte van de bedieningsorganen en het correcte gebruik van het apparaat. De gebruiker is aannsprakelijk voor ongevallen met andere Personen en voor schade aan hun eigendommen. Neem de aanwijzingen, voorschriften en de verklarende teksten inRCT.

Kinderen of andere Personen die de gebruiksaanwijz ingieteken,ogen de grasmaier nooit gebruiken.

Inhoud

Veiligheidsvoorschriften 22

Montage 23

Gebruik. 23

Deverzoring 24

Reserveonderdelen 25

Opheffen van storingen 25

Garantie 25

Veiligheidsvoorschriften

Betekenis van de symbolen

Opgelet! Voor gebruik de gebruiksanawijz ing lezen!

Anderen buiten deGeVarenzone houden!

Voorzichtig!
- Scherpe snij-messen - voör onderhoudswerk-zaamheden en bij beschadiging van de leiding de stekker uit het stroomnet trekken.

Aansluitkabels
mogen nicht in
de buurt komen
van het snijge
reedschap!

Algemene aanwijzingen

• Deze grasmaier is voor het onderhoud van私下 gazons bestemd. Vanwege het gevaar voor lichamelijk letsel van de gebruiker of van derden mag de grasmaier Niet voor andere doeleinden gebruikt worden.
  Maai nooit in de nabijheid van anderen, van vooral kinderen of dieren.
  Maai alleen bij daglicht of bij passend kunstlicht.

Voor het maaien

• Draag altijd stevige schoenen en een lange broekijdens het maaien. Maai nooit op blote voeten of in lichte sandalen.
• Controller het te maaien terrein en verwijder alle voorwerpen die door de grasmaaier gegren en wegteslingerd+kennen worden.
• Controller de aan de buitenkant van de grasmaier genstalleerde leiding en de aansluitkabel op beschadiging en ouderdom (brootheid). Uitsluitend in onberispelijke staat gebruiken.
• Laat de kabel uitsluitend door een vakman repareren.

• Controller de grasopvangbak vaak op slijtage en verrorming.

• Controller de veiligheidsklep veelvuldig op broosheid en op vaste zitting.

• Controller voor het gebruik (optische controle), of de messen en bevestigingsmiddelen bot of beschadigd zijn. Vervang botte of beschadigde messen algid als set, om geen onbalans te veroorzaken.

Kabel

Attentie! Elektrische schok door beschadigde kabel Als de kabel worden doorgesneden of beschadigd, worden de zekering nieit alttijd geactiveerd.

• Raak de kabel Niet aan, voordat de netstekkeruit het stopcontact is getrokken.

• Een beschadigde kabel moet volledig worden verwangen. Het is verboden de kabel met isolatieband te herstellen.

• Laat reparations aan de kabel uitsluitend door een vakman uitvoeren.

• Bevestig de aansluitkabel op de kabelontlasting. Laat.Deze Niet schuren gegen randen en puntige of scherpe voorwerpen.
• De kabel mag nicht door deur- of raamspleten worden platgedrukt.

• Schakelinrichtingen mogen nooit worden verwijderd of overbrugd (bijv. de schakelaarhendel op de geleidingssteel binden).
  Maak uitsluitend gebruik van een verlangkabel met een minimale diameter van 3 × 1,5 ~mm^2 en een max. lengte van 25 ~m :

• wanner rubber slangleidingen, dan nichtichter dan type HO 7 RN-F

• wanneer PVC slangeleidingen, dan nichtichter dan type HO5 VV-F (leidingen van dit type zichn nicht geschikt om constant in de open lucht gezruikt te worden - zoals bijv.: als onderaardse leiding voor de aansluiting van een tuinstekkerdoos, een vijverpomp of voor opslag in de open lucht)

• De kabels要去en spatwaterdicht zijn.

Bij het maalen

• Kantel de grasmaier Niet, als u de motor inschakelt, tenzij de maaier bij het opstarten gekanteld moet worden. Als dit het geval is, kantel de maaier dan Nieteer aan absolutoodnoodzakelijk is en til alleen het gedeelte omhoog dat zich Niet aan

de kant van de gebruiker bevindt. Controleer altiijd, of uw handen allebei in werkpositie zijn, voordat u de grasmaaier wee terug op de bodem zet.

• Attentie, gevaar! Messen lopen na!
• Houdt de veiligheidsafstand aan die door de stang van de handgreep aangegeven is.
• Zet de motor pas aan, als uw voeten zich op een veilige afstand van de messen bevinden.
• Let op een stabiele stand, vooral op een helling. Nooit snel, maar.altijd rustig waar voren lopen.
  Maai op een helling.altijd in dwarsrichting t.o.v.de helling, nooit van bovenaarbeneden.
  Op een helling moet u vooral oppassen als u van richting ver- randert.
  Maai niet op een steile helling.
• Wees vooral voorzichtig, als uchterwaarts maait en de grasmaatier maar u toe trekt.
• Zet de maaier uit, als u hem kantelt, beweegt zonder te maaien of vervoert, bijv. van of maar het gazon of op wegen.
• Gebruik de grasmaaier nooit als de veiligheidsinrichtingen zoals grasopvangbak en/of aflbuiginrichting beschadigd zijn of zelfs ontbreken.
• Let op, geen snijdende vlakken aanraken.
• Houdt uw handen en voeten algid uit de buurt van roterende delen. Ga Niet voor de opening staan waaruit het gras uitgeworpen worden.
• Til een grasmaier nooit op en draag hem nooit als de motor nog loopt.
• Open de veiligheidsklep nooit als de motor nog loopt.
• Voor het afnemen van de grasopvangbak: Motor afzetten en wachten totdat de messen—helemaal stil staan. De grasopvangbak zorgvuldig bevestigen nadat hij leeggemakt is.
• Nooit met lopende motor over kiezelstenen rijden - Steenslag!
• Zo möglichk nicht maaien als het gras nat is.

• De grasmaier uitzetten, stekker uittrekken en wachten totdat de maaier stil staat, als u bijv:

• de maiaer alleen maar staan

• een geblokkeerd mes vrij maakt
• de maaier wilt controleren, reinigen of eraan wilt werken

• als u een vreemd voorwerp heeft geraakt, controllerer de maaier dan op beschadiging en voer deoodzakelijkere reparatiesuit.

• als de maaier door onbalans sterk vibreert (onmiddelijk uitschakelen en de oorzaak zoeken).
  instellings-ofreinigingswerkzaamhedenwiltuitvoeren.

• wilt controlleren, of de aansluitleiding in een lus zit of beschadigd is.
• Wanner de aansluitleiding tijdens het gebruik beschadigd worden, moet de stekker van de leiding onmiddelijk uitgetrokken worden. Leiding Niet aanraken voordat de stekker uithet stopcontact getrokken is.

Het onderhoud

Opgelet! Roterend snijmes.

Vóor al het onderhoud en schoonmaakwerk:

Haal de stekker eruit.
Raak de draaiende messen nicht aan.

• De grasmaier Niet met water en vooral Niet met een hoge-druksput schoon spuiten.

• Controller regelmatig of alle zichtbare bevestigingschroeven en moeren, vooral die van de messenbalk, goed vast zitten en draai zezonodig aan.

• Attentie! Laat de messen steeds uitsluitend door een vakman verrangen of slijpen,,ondat deze delen,nadat ze verwijderd zijn, opnieuw volgens de veiligheidsvoorschriften uitgebalancaerd要去en worden.
• Gebruik uitsluitend originele onderdelen van WOLF-Garten, anders heeft u geen garantie, dat uw grasmaier voldoet aan de veiligheidsvoorschriften.
• Plaats de grasmaier Niet in vochte ruimtes.
• Vervang om veiligheidsredenen versleten of beschadigde delen.

Afvalverwijdering

Afgedankte elektrische apparatuur mag nicht met het huishoudelijk afval meegeven worden. Recycle apparatuur, accessoires en verpakking op milieuvriendelijk wijze.

Montage

Duwboom bevestigen A B C D E

Opgelet!

De kabel kan beschadigenijdens het opbergen of het verwijderen van de vergrendeling.

• Wonneer men de hoogte van de hendel instelt let erop dat de kabel Niet gezouwen is.
  Zie afbeeldingen.

Vangzak monteren F

Zie afbeeldingen.

Gebruik

Gebruikstijden

• Gelieve de specifieke nationale verordingen in acht te nemen.

SnijhoogteinstallenG H

Opgelet Roterend snijmes

Verricht enkel werkzaamheden/aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen.

1. Trek de hendel maar buiten (1).
2. Stel de gewenste maaihoogte in (2).
3. Druk de hendel weer maar binnen (3).

Maaihoogte - Grasconditie

Maait u, indien möglichk, bij droog wee. Daarmee worden het grassprietje gespaard. Bij een vochtige of hogere grasmat worden een hogere maaihoogte aanbevolen.

Vangkorf inhangen J

Attentle! Roterende messen

Stel het apparaat alleen met een uitgeschakelde motor en stilstaande snijapparaten in.

• Hang de vangkorf pas in als uw voeten zich op een veilige afstand van de snijapparaten bevinden.

• Til de veiligheidsklep op.

• Hang de vangkorf met de haak in de uitsparingen in het chassis (zie pijl).
• Leg de veiligheidsklep erop.

Voedt de kabel door de kabelontspanner K

• Voedt alstublieft de kabel door de kabelonstpanner

Aansluiting aan het stopcontact (wisselstroom 230 Volt, 50Hz

• De machine kan aan ieder stopcontact aangesloten worden, dat met een 16 Ah. zekering (of LS-schakelaar type B) gezekerd is.

Opmerking: Reststroomapparaat

Deze beveiligende apparatuur beschermdijdens het aanraken van bedrading met isolatie gebreken, tot in sommige geallen ookijdens het beschadigen van onder spanning staande draden.

We adviseren de apparatuur enkel aangesloten worden aan een stopcontact dat beschermd is met een reststroomapparaat (RCD) met een reststroom van nichteer dan 30mA
- Vervangende onderdelen zijn verkrijgbaar voor oude installaties. Raadpleeg een elektricien.

Maaier inschakelen

• Maier op een glad oppervlak starten.
• Niet op hoog grat - hier desnoodsicht kantelen . L

Motor aanzetten M

1. Knop (1) indrukken en vasthouden.
2. Hefboom (2) aantrekken.
3. Knop (1) loslatten.

Motor uitzetten M

• Hefboom (2) loslaten.

Leeg verzamelzak

De verzamelzak geen gras更是n opneemt en wanner het gemaaide gras blijft liggen.

Opgelet! Roterend snijmes

Verricht enkel aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen.

• Leeg de verzamelzak.
• Verwijder potentielle blokkades bij het snijgedeelte voordat men begint.

Tips voor het maaien

• Om strepen op uw gazon te voorkomen,要去en de maavlakken elkaar.altijd een paar centimeter overlappen .N
  Leg de kabel steeds veilig neer op terrassen, paden, of op het reeds gemaaide gras.

Deverzoring

Algemeen

Opgelet Roterend snijmes

Voor al het onderhoud en schoonmaakwerk:

Haal de stekker eruit.
Raak de snijmessen Niet aan.

Reinigen

• Na iedere maaibeurt moet de maaier met een handveger schoongemaakt worden.
  In geen geval met water schoonspuiten.

Stalling tijdens de winter

• Na het maaiisezoen moet de maaimachine grondig schoon-gemaakt worden.
• Laat uw maaier in de herfst nakijken bij een WOLF-Garten service werkplaats.
• Nooit de maier met water afspuiten of in vochtige ruimten opbergen.

Messenbalk O

• Bij alle werkzaamheden aan de koppeling en messenbalk要去eerst de voedingstekker eruit getrokken worden en dient u verilgheidshandschoenen te dragen.

Opgelet!

Laat alle werkzaamheden aan het mes door een vakwerkplaats UITvoeren.

• Aansluitend aan alle werkzaamheden aan de koppeling en messenbalk moet er een isolatiekeuring volgens de geldige normen worden uitgevoerd.
• Doordat het mes kan bijslijpen, kan er een onbalans ontstaan. Daarom moet er een keuring op onbalans volgens de verilgheidsbepalingen uitgevoerd worden.
• Om de messenbalk te konnen verrangen, is een momentsleutel van 13 mm beslist vereist.
  Aandraaimoment van de bout:

M6:8-10Nm

M8:14-16Nm

• U dient alleen originele reserveonderdelen van WOLF-Garten te gebruiken.

Reserveonderdelen

Artikelnummer Artikelnaam ProductInformatie

WG742-04355 Vi 32 D Vervangingsmes kpl. 32 cm

WG742-04359 Vi 38 D Vervangingsmes kpl. 38 cm

Opheffen van storingen

		Oplossing (X) door
Probleem Mogelijk oorzaak		WOLF-Garten Service-dienst	Zelf
Draait slecht, het apparaat trilt sterk	• Messen defect	X ---
	• Messen uit bevestiging losgerakt	--- X
	• Zekering defect	--- X
	• Kabel beschadigd
De motor slaat nicht aan	Opgelet! Elektrische schok door kabelschade. Wanneer de kabel doorgesneden of beschadigd is, slaan de zekering Niet altijd door. • Raak de kabel Niet aan voor men de stekker uit het stopcontact haalt. • Beschadigde kabel要去 geheel worden verran-gen. De kabel aflplakken met isolatietape is ver-boden.	X ---
Maait/Vangt het gras slecht op	• Messen+zijn stomp	X ---
	• Opvangbox verstocht	--- X
	• Niet aangepaste maaihoogte	--- X

INeem in geval van twijfel altijd contact op met de serviceddienst van WOLF-Garten.
Attentie: schakel de maier voor elke controle, reiniging of werkzaamheid aan de messen uit en verwijder de netsteker.

Garantie

In elk land gelden de garantiebepalingen die door once maatschappij of importeur worden uitgegeven. Storingen aan uw apparaat verhopen wij kosteloos in het kader van de garantie, indien een materiaalof produitiefout hiervan de orzaak is. Neem voor een reparatie binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde vestiging.

Klipphofd-graset tillstand

Utahovaci moment skrutiek:

M6:8-10Nm

M8:14-16Nm

Iekart zales grozu J
