MODE D'EMPLOI Ambition 32 E Wolf Garten

1 Interrupteur 2 Etrier de sécurité 3 Cable-fixe 4 Réglage de la hauteur du guidon 5 Clapet de sécurité 6 Bac de ramassage de l’herbe 7 Reglage de la hauteur de coupe 8 Croquis de la hauteur de coupe5

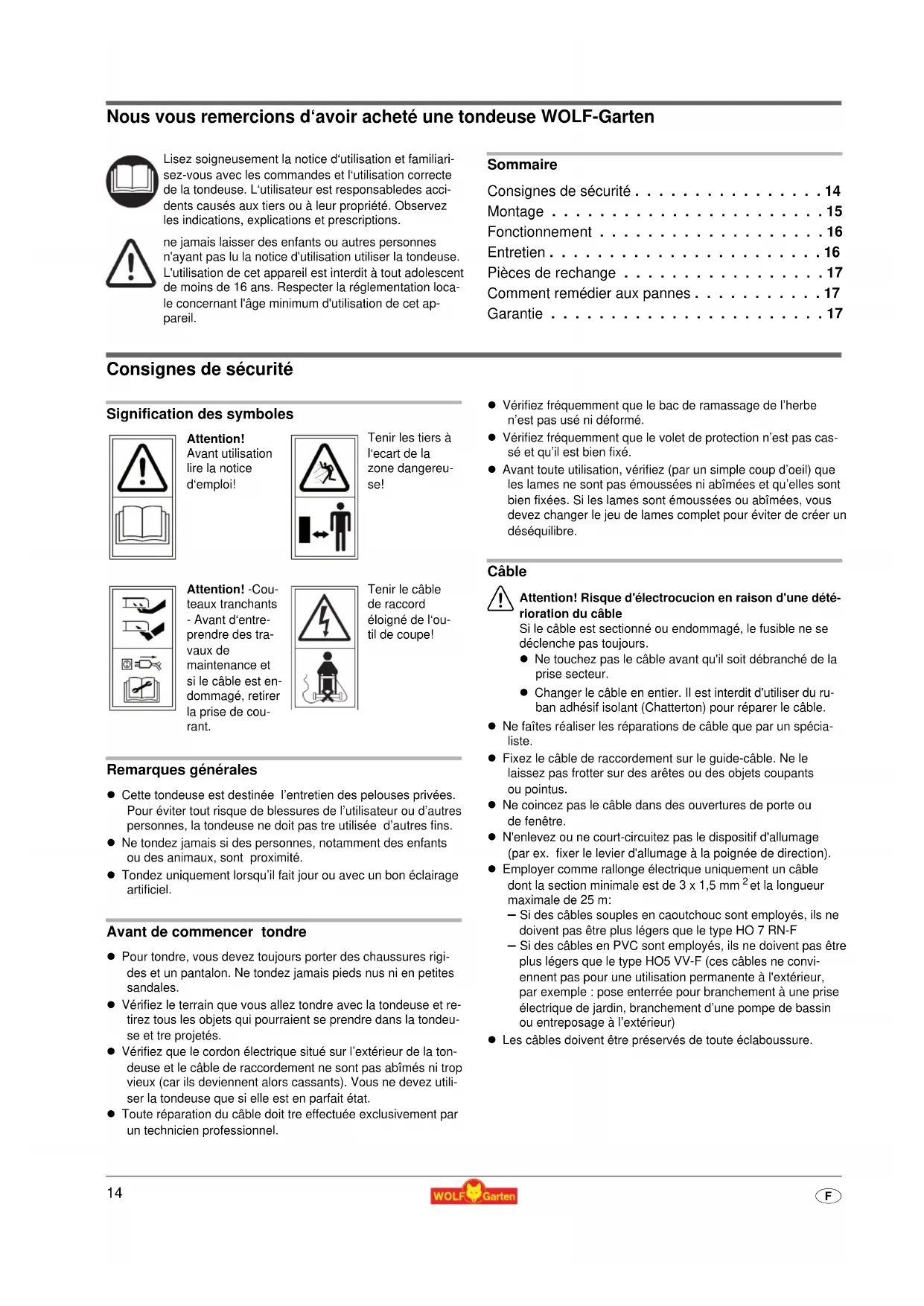

• Nous vous remercions d‘avoir acheté une tondeuse WOLF-Garten Sommaire Consignes de sécurité p. 14
• Montage p. 15
• Fonctionnement p. 16
• Entretien p. 16
• Pièces de rechange p. 17
• Comment remédier aux pannes p. 17
• Garantie Consignes de sécurité Signification des symboles Remarques générales Cette tondeuse est destinée l’entretien des pelouses privées. Pour éviter tout risque de blessures de l’utilisateur ou d’autres personnes, la tondeuse ne doit pas tre utilisée d’autres fins. Ne tondez jamais si des personnes, notamment des enfants ou des animaux, sont proximité. Tondez uniquement lorsqu’il fait jour ou avec un bon éclairage artificiel. Avant de commencer tondre Pour tondre, vous devez toujours porter des chaussures rigi- des et un pantalon. Ne tondez jamais pieds nus ni en petites sandales. Vérifiez le terrain que vous allez tondre avec la tondeuse et re- tirez tous les objets qui pourraient se prendre dans la tondeu- se et tre projetés. Vérifiez que le cordon électrique situé sur l’extérieur de la ton- deuse et le câble de raccordement ne sont pas abîmés ni trop vieux (car ils deviennent alors cassants). Vous ne devez utili- ser la tondeuse que si elle est en parfait état. Toute réparation du câble doit tre effectuée exclusivement par un technicien professionnel. Vérifiez fréquemment que le bac de ramassage de l’herbe n’est pas usé ni déformé. Vérifiez fréquemment que le volet de protection n’est pas cas- sé et qu’il est bien fixé. Avant toute utilisation, vérifiez (par un simple coup d’oeil) que les lames ne sont pas émoussées ni abîmées et qu’elles sont bien fixées. Si les lames sont émoussées ou abîmées, vous devez changer le jeu de lames complet pour éviter de créer un déséquilibre. Câble p. 17

Attention! Risque d'électrocucion en raison d'une dété- rioration du câble Si le câble est sectionné ou endommagé, le fusible ne se déclenche pas toujours. Ne touchez pas le câble avant qu'il soit débranché de la prise secteur. Changer le câble en entier. Il est interdit d'utiliser du ru- ban adhésif isolant (Chatterton) pour réparer le câble. Ne faîtes réaliser les réparations de câble que par un spécia- liste. Fixez le câble de raccordement sur le guide-câble. Ne le laissez pas frotter sur des arêtes ou des objets coupants ou pointus. Ne coincez pas le câble dans des ouvertures de porte ou de fenêtre. N'enlevez ou ne court-circuitez pas le dispositif d'allumage (par ex. fixer le levier d'allumage à la poignée de direction). Employer comme rallonge électrique uniquement un câble dont la section minimale est de 3 x 1,5 mm

et la longueur maximale de 25 m: – Si des câbles souples en caoutchouc sont employés, ils ne doivent pas être plus légers que le type HO 7 RN-F – Si des câbles en PVC sont employés, ils ne doivent pas être plus légers que le type HO5 VV-F (ces câbles ne convi- ennent pas pour une utilisation permanente à l'extérieur, par exemple : pose enterrée pour branchement à une prise électrique de jardin, branchement d’une pompe de bassin ou entreposage à l’extérieur) Les câbles doivent être préservés de toute éclaboussure. Lisez soigneusement la notice d‘utilisation et familiari- sez-vous avec les commandes et l‘utilisation correcte de la tondeuse. L‘utilisateur est responsabledes acci- dents causés aux tiers ou à leur propriété. Observez les indications, explications et prescriptions. ne jamais laisser des enfants ou autres personnes n'ayant pas lu la notice d'utilisation utiliser la tondeuse. L'utilisation de cet appareil est interdit à tout adolescent de moins de 16 ans. Respecter la réglementation loca- le concernant l'âge minimum d'utilisation de cet ap- pareil. Attention! Avant utilisation lire la notice d‘emploi! Tenir les tiers à l‘ecart de la zone dangereu- se! Attention! -Cou- teaux tranchants - Avant d‘entre- prendre des tra- vaux de maintenance et si le câble est en- dommagé, retirer la prise de cou- rant. Tenir le câble de raccord éloigné de l‘ou- til de coupe! Notice d'instructions d'origine15

Lorsque vous tondez Ne basculez pas la tondeuse lorsque vous mettez le moteur en marche, moins qu’il faille basculer la tondeuse lors du dé- marrage. Si tel est le cas, ne basculez pas la tondeuse plus qu’il ne faut et soulevez uniquement la partie qui est éloignée de l’utilisateur. Vérifiez toujours que vos deux mains sont en position de tra- vail avant de reposer la tondeuse sur le sol. Attention! Danger ! Les lames continuent de tourner un peu aprs l’arrt de la tondeuse! Respectez la distance de sécurité qui est indiquée sur la tige de la poignée. Ne démarrez le moteur que si vos pieds sont suffisamment éloignés des lames. Veillez ne pas risquer de tomber surtout lorsque le terrain est en pente. Ne courez jamais. Marchez lentement en avant. Tondez les terrains inclinés en diagonale, mais jamais dans le sens de la montée ou de la descente. Lorsque vous descendez une pente, soyez trs prudent surtout si vous changez de direction. Ne tondez jamais un terrain trs raide. Soyez particulirement prudent lorsque vous tondez en recu- lant et que vous tirez la tondeuse vers vous. Arrtez la tondeuse lorsque vous voulez la basculer, la vider ou la déplacer, par exemple depuis la zone gazonnée ou pour al- ler jusqu’ la zone gazonnée, ou pour passer des allées de jar- din. N’utilisez jamais la tondeuse si ses dispositifs de protection sont abîmés ou ses dispositifs de sécurité défectueux, tels que le déflecteur et / ou le bac de ramassage de l’herbe. Soyez prudentž! Ne touchez jamais aux lames si elles tournent. N’approchez jamais vos mains ni vos pieds des pices rotati- ves. Ne restez pas devant l’ouverture qui projette l’herbe cou- pée. Ne soulevez jamais et ne portez jamais la tondeuse lorsque son moteur tourne. N’ouvrez jamais le capot lorsque le moteur tourne. Avant de retirer le bac de ramassage de l’erbe : Arrtez le mo- teur et attendez que les lames ne bougent plus du tout. Aprs avoir vidé le bac de ramassage de l’herbe, remettez-le bien comme il faut. Ne passez jamais sur des graviers avec le moteur qui tourne – Risque de projection de cailloux! Evitez dans la mesure du possible de tondre la pelouse lorsqu’elle est mouillée. Arrtez la tondeuse, débranchez la prise et attendez que les la- mes ne bougent plus du tout lorsque, par exemple, vous vou- lez – vous éloigner de la tondeuse – débloquer une lame – vérifier la tondeuse, la nettoyer ou travailler dessus – lorsque la machine a ramassé un objet étranger, et que vous voulez vérifier que la tondeuse n’est pas abîmée et ef- fectuer les réparations éventuellement nécessaires. – Lorsque la tondeuse vibre fortement du fait d’un déséquilib- re (arrter immédiatement et rechercher la cause). – et lorsque vous voulez effectuer des opérations de réglage ou de nettoyage. – vérifier que les câbles électriques ne sont pas emmlés ni abîmés.

Si le câble de raccordement es abîmé pendant le travail, il faut immédiatement le débrancher de la prise de courant du secteur. Ne touchez pas au câble avant de l’avoir débranché de la prise de courant du secteur. L’entretien

Attention ! Couteau rotatif Avant toute opération d’entretien et de nettoyage : Sortez la fiche d’alimentation électrique. Ne touchez pas les aubes en état de fonctionnement. Vérifiez régulirement que tous les boulons et vis de fixation vi- sibles, notamment ceux du porte-lames, sont bien vissés puis resserrer si nécessaire. Attention! Faites toujours changer ou aiguiser vos lames dans un atelier professionnel, car lorsque des pices ont été démon- tées, il faut effectuer un contrôle d’équilibrage conformément aux consignes de sécurité. Utiliser uniquement des pices de rechange de la marque WOLF-Garten, sinon vous ne pourrez pas tre sr que votre ton- deuse est conforme aux consignes de sécurité. Ne rangez pas votre tondeuse dans un local humide. Pour des raisons de sécurité, changez les pices qui sont usées ou abîmées. Élimination de l’appareil Montage Fixer le guidon

Attention ! Il est possible de détériorer le câble en pliant ou en sortant la barre de guidage. Alors que vous réglez la hauteur de la poignée veillez à ce que le câble ne soit pas ondulé. Voir illustrations. Monter le sac de ramassage Voir illustrations. Ne jetez pas l’équipement électrique avec les ordu- res ménagères. Recyclez équipement, acces- soires et emballage de façon écologique.

Fonctionnement Tranches horaires Observez les dispositions spécifiques de la lloi nationale. Réglage de la hauteur de coupe

Attention! Couteau rotatif Effectuez du travail/des réglages sur l’équipement seulement après que le moteur a été éteint et l’outil de coupure s’est arrêté.

1. Tirer le levier vers l‘extérieur (1).

2. Régler la hauteur de coupe souhaitée (2).

3. Repousser le levier vers l‘intérieur (3).

Hauteur de coupe – état de la pelouse Tondez de préférence lorsque l'herbe est sèche. Tondez l'herbe humide ou mouillée à une hauteur plus élevée. Installation du bac de ramassage

Attention ! Lame en rotation N'effectuez de réglages sur l'appareil qu'avec le moteur éteint et une fois les outils de coupe complètement immobi- lisés. N'installez le bac de ramassage que lorsque vos pi- eds sont à une distance de sécurité suffisante des outils de coupe.

1. Relevez le carter.

2. Accrochez le bac de ramassage à l'aide des crochets dans les

emplacements prévus sur le châssis (voir flèche).

3. Fermez le carter.

Introduisez le câble dans le protecteur de cordon Veuillez introduire le câble dans le protecteur de cordon Raccordement à la prise (courant alternatif 230 volts) La tondeuse peut être branchées sur n‘importe quelle prise de courant protégée par un fusible de 16 Amp.

Remarque: Dispositif de protection contre le courant résiduel Ces dispositifs de protection vous protègent alors que vous touchez des fils détériorés, contre les défauts d’isolation et dans certains cas, aussi lorsque vous détériorez des fils sous tension. Nous recommandons que l’équipement ne soit introduit que dans une prise de courant qui est protégée par un dispositif de protection contre le courant résiduel (RCD), avec un courant résiduel qui ne dépasse pas 30 mA. Il y a des trousses d’adaptation disponibles pour les ins- tallations vieilles. Consultez un électricien. Mise en route de la tondeuse Mettre le moteur en marche quand la tondeuse se trouve sur une surface plane. Dans de l‘herbe haute, appuyer légèrement sur le manche

1. Appuyez sur le bouton et maintenez le enfoncé (1).

2. Amenez la poignée (2) vers le guidon et lâchez le bouton (1).

Arrêt Lâchet la poignée (2). Indication pour vider le bac récolteur Le bac récolteur est plein lorsque l‘herbe coupée se pose derrire la tondeuse.

Attention! Couteau rotatif Effectuez des réglages sur l’équipement seulement après que le moteur a été éteint et l’outil de coupure s’est arrêté. Videz le sac de collecte . Enlevez les possibles obstructions de l’espace de coupure avant de commencer. Conseils pour tondre Pour éviter que n’apparaisse un effet de rayures, il faut que les passages successifs de la tondeuse se chevauchent de quelques centimètres . Règle générale: Toujours poser le câble sur une terrasse, dans un chemin ou sur une partie de la pelouse déjà tondue. Entretien Général

Attention! Couteau rotatif Avant toute opération d’entretien et de nettoyage : sortez la fiche d’alimentation électrique. Ne touchez pas les aubes en état de fonctionnement. Nettoyage Nettoyer la tondeuse avec une brosse ou un chiffon après chaque tonte. Ne jamais nettoyer la tondeuse au jet d‘eau. Remiser la ton- deuse dans un endroit sec.

Remiser la tondeuse pour l‘hiver Après la saison, nettoyer la tondeuse á fond. Faire réviser la tondeuse dès l‘automne par une station-ser- vice WOLF-Garten agréée. Ne jamais nettoyer la tondeuse au jet d‘eau et ne la remiser que dans un endroit sec. Barre de coupe Pour tous les travaux sur le couplage et la barre de coupe, re- tirer tout d'abord la prise du secteur et porter des gants de pro- tection.

Attention ! Faites effectuer tous les travaux sur la lame par un profes- sionnel. Après tous les travaux effectués sur le couplage et la barre de coupe, l'isolation doit être vérifiée conformé- ment aux normes en vigueur. L'affûtage de la lame peut provoquer un balourd. C'est pourquoi celui-ci doit être contrôlé conformément aux dispositions de sécurité. Pour pouvoir changer la barre de coupe, il est indispen- sable d'utiliser une clé de serrage dynamométrique de 13 mm. Couple de serrage des vis : M6 : 8 -10 Nm M8 : 14 - 16 Nm Utiliser uniquement des pièces de rechange WOL-Garten originales. Pièces de rechange Comment remédier aux pannes Garantie Dans chaque pays les conditions de garantie en vigueur sont cel- les publiées par notre société ou par notre importateur. Si pendant la durée de la garantie votre appareil présente des vices de mati- ère ou de fabrication, la réparation est gratuite. En cas de recours en garantie, veuillez vous adresser à votre revendeur ou à notre succursale la plus proche.

Numéro d‘article Désignation pour la commande Information produit WG742-04355 Vi 32 D Lame de rechange 32 cm WG742-04359 Vi 38 D Lame de rechange 38 cm Mesures r prendre (X) par: Dysfonctionnements Causes possibles L‘atelier de service après-vente WOLF-Garten L‘utilisateur L‘appareil fonctionne bru- yamment et vibre fortement

• La lame est endommagée X ---

• La lame s‘est desserrée de sa fixation --- X Le moteur ne démarre pas

Attention! La déterioration du câble produit du choc électrique Quand le câble est coupé ou détérioré, le fusible de sécurité ne se déclenche pas toujours. Ne touchez pas le câble avant de sortir la fiche d’alimentation électrique de la prise de courant. Le câble détérioré doit être complètement rem- placé. Il est interdit de rapiécer le câble avec du chatterton. X --- Mauvaise performance/ca- pacité de tonte

• La lame est émoussée X ---

• Hauteur de coupe non adaptée --- X

• Le bac de ramassage est obstrué --- X IEn cas de doute, consulter toujours l‘atelier de service aprés-vente WOLF-Garten. Attention, arrêter la tondeuse avant tout contrôle, tout nettoyage et tous travaux sur la lame et retirer la fiche secteur.18
