INSTRUKCJA OBSŁUGI Ambition 32 E Wolf Garten

1 Włącznik / wyłącznik 2 Blacha prowadząca 3 Zabezpieczenie przed splątaniem kabla 4 Regulacja wysokości uchwytu 5 Klapa ochronna 6 Kosz zbierający na trawę 7 Regulacja wysokości cięcia 8 WskaŜnik wysokości cięcia

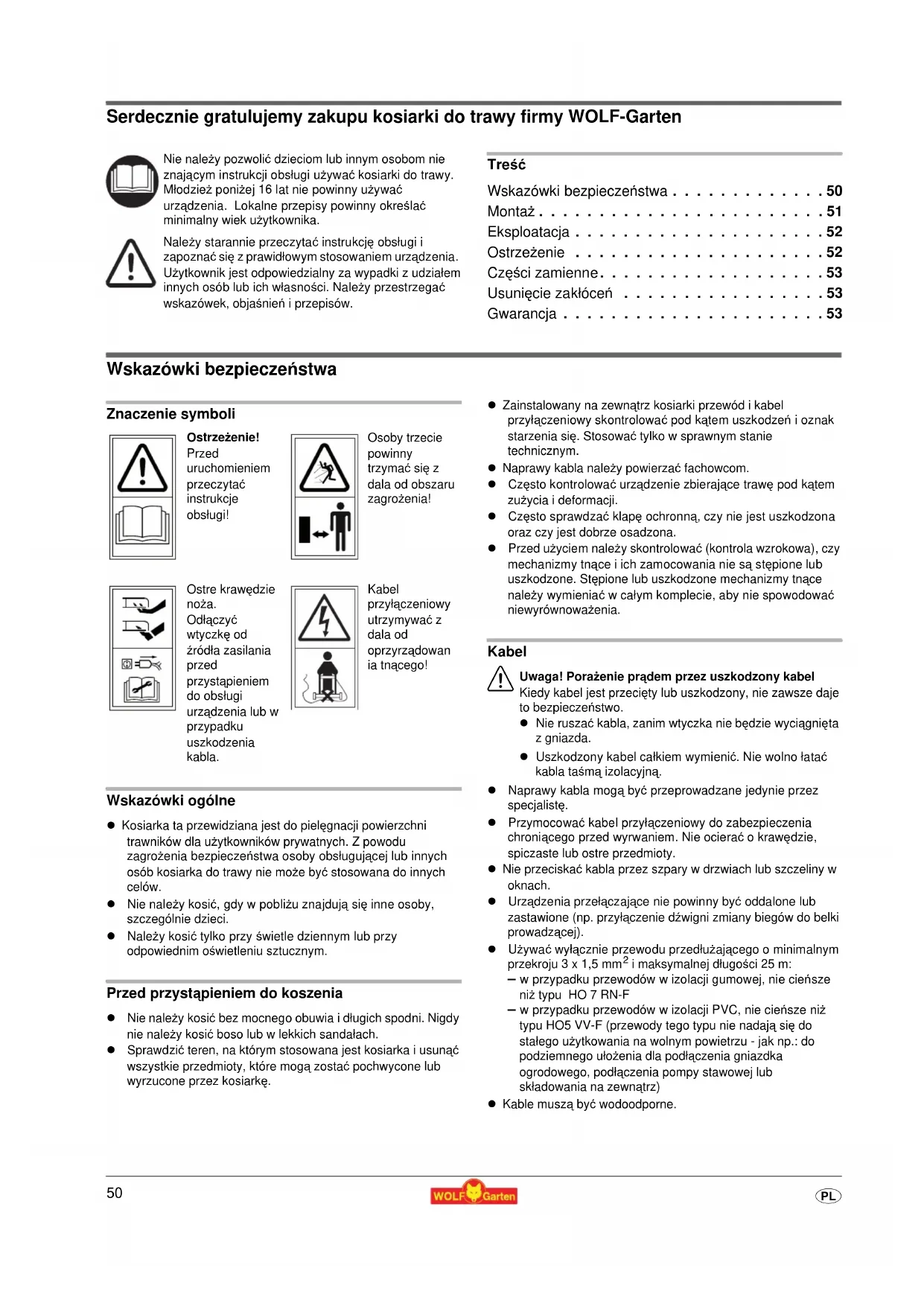

• Serdecznie gratulujemy zakupu kosiarki do trawy firmy WOLF-Garten Treść Wskazówki bezpieczeństwa p. 50
• MontaŜ p. 51
• Eksploatacja p. 52
• OstrzeŜenie p. 52
• Części zamienne p. 53
• Usunięcie zakłóceń p. 53
• Gwarancja Wskazówki bezpieczeństwa Znaczenie symboli Wskazówki ogólne Kosiarka ta przewidziana jest do pielęgnacji powierzchni trawników dla uŜytkowników prywatnych. Z powodu zagroŜenia bezpieczeństwa osoby obsługującej lub innych osób kosiarka do trawy nie moŜe być stosowana do innych celów. Nie naleŜy kosić, gdy w pobliŜu znajdują się inne osoby, szczególnie dzieci. NaleŜy kosić tylko przy świetle dziennym lub przy odpowiednim oświetleniu sztucznym. Przed przystąpieniem do koszenia Nie naleŜy kosić bez mocnego obuwia i długich spodni. Nigdy nie naleŜy kosić boso lub w lekkich sandałach. Sprawdzić teren, na którym stosowana jest kosiarka i usunąć wszystkie przedmioty, które mogą zostać pochwycone lub wyrzucone przez kosiarkę. Zainstalowany na zewnątrz kosiarki przewód i kabel przyłączeniowy skontrolować pod kątem uszkodzeń i oznak starzenia się. Stosować tylko w sprawnym stanie technicznym. Naprawy kabla naleŜy powierzać fachowcom. Często kontrolować urządzenie zbierające trawę pod kątem zuŜycia i deformacji. Często sprawdzać klapę ochronną, czy nie jest uszkodzona oraz czy jest dobrze osadzona. Przed uŜyciem naleŜy skontrolować (kontrola wzrokowa), czy mechanizmy tnące i ich zamocowania nie są stępione lub uszkodzone. Stępione lub uszkodzone mechanizmy tnące naleŜy wymieniać w całym komplecie, aby nie spowodować niewyrównowaŜenia. Kabel p. 53

Uwaga! PoraŜenie prądem przez uszkodzony kabel Kiedy kabel jest przecięty lub uszkodzony, nie zawsze daje to bezpieczeństwo. Nie ruszać kabla, zanim wtyczka nie będzie wyciągnięta z gniazda. Uszkodzony kabel całkiem wymienić. Nie wolno łatać kabla taśmą izolacyjną. Naprawy kabla mogą być przeprowadzane jedynie przez specjalistę. Przymocować kabel przyłączeniowy do zabezpieczenia chroniącego przed wyrwaniem. Nie ocierać o krawędzie, spiczaste lub ostre przedmioty. Nie przeciskać kabla przez szpary w drzwiach lub szczeliny w oknach. Urządzenia przełączające nie powinny być oddalone lub zastawione (np. przyłączenie dźwigni zmiany biegów do belki prowadzącej). UŜywać wyłącznie przewodu przedłuŜającego o minimalnym przekroju 3 x 1,5 mm

i maksymalnej długości 25 m: – w przypadku przewodów w izolacji gumowej, nie cieńsze niŜ typu HO 7 RN-F – w przypadku przewodów w izolacji PVC, nie cieńsze niŜ typu HO5 VV-F (przewody tego typu nie nadają się do stałego uŜytkowania na wolnym powietrzu - jak np.: do podziemnego ułoŜenia dla podłączenia gniazdka ogrodowego, podłączenia pompy stawowej lub składowania na zewnątrz) Kable muszą być wodoodporne. Nie naleŜy pozwolić dzieciom lub innym osobom nie znającym instrukcji obsługi uŜywać kosiarki do trawy. MłodzieŜ poniŜej 16 lat nie powinny uŜywać urządzenia. Lokalne przepisy powinny określać minimalny wiek uŜytkownika. NaleŜy starannie przeczytać instrukcję obsługi i zapoznać się z prawidłowym stosowaniem urządzenia. UŜytkownik jest odpowiedzialny za wypadki z udziałem innych osób lub ich własności. NaleŜy przestrzegać wskazówek, objaśnień i przepisów. OstrzeŜenie! Przed uruchomieniem przeczytać instrukcje obsługi! Osoby trzecie powinny trzymać się z dala od obszaru zagroŜenia! Ostre krawędzie noŜa. Odłączyć wtyczkę od źródła zasilania przed przystąpieniem do obsługi urządzenia lub w przypadku uszkodzenia kabla. Kabel przyłączeniowy utrzymywać z dala od oprzyrządowan ia tnącego! Oryginalna instrukcja obsugii51

Podczas koszenia Nie naleŜy przechylać urządzenia podczas włączania silnika chyba, Ŝe urządzenie musi zostać przechylone przy rozruchu. Jeśli istnieje taka konieczność, naleŜy przechylić urządzenie tylko tyle, ile jest to konieczne i podnieść tylko tę część, która znajduje się po przeciwnej stronie obsługującego. Przed postawieniem urządzenia z powrotem na podłoŜe naleŜy zawsze skontrolować, czy obie dłonie znajdują się w pozycji roboczej. Uwaga, niebezpieczeństwo! Mechanizm tnący działa pod wpływem siły bezwładności! NaleŜy zachować wyznaczony drąŜkiem uchwytu odstęp bezpieczeństwa. NaleŜy włączać silnik tylko wtedy, gdy stopy obsługującego kosiarkę znajdują się w bezpiecznej odległości od mechanizmu tnącego. Zapewnić bezpieczną pozycję, szczególnie na pochyłościach. Nie biegać, zawsze iść spokojnym krokiem do przodu. Na pochyłościach naleŜy kosić w poprzek, nie w dół ani w górę. Na pochyłościach naleŜy przestrzegać szczególnego bezpieczeństwa przy zmianie kierunku jazdy. NaleŜy zaniechać koszenia na stromych pochyłościach. NaleŜy zachować szczególną ostroŜność podczas koszenia do tyłu oraz przyciągania kosiarki do siebie. Kosiarkę naleŜy wyłączyć przed przechyleniem jej, przemieszczaniem bez koszenia lub transportem, np. z/do trawnika lub po ścieŜkach. Urządzenia nie wolno stosować, gdy uszkodzona są mechanizmy zabezpieczające lub brak urządzeń bezpieczeństwa takich jak urządzenia odchylające lub zbierające trawę. Uwaga, nie chwytać pracujących noŜy. Nigdy nie naleŜy zbliŜać stóp ani rąk w obszar obracających się części. Nie naleŜy stawać przed otworem wyrzutu trawy. Nigdy nie naleŜy podnosić lub nosić kosiarki z włączonym silnikiem. Nigdy nie naleŜy otwierać klapy ochronnej przy włączonym silniku. Przed zdjęciem urządzenia zbierającego trawę: Silnik wyłączyć i odczekać do momentu zatrzymania się mechanizmu tnącego. Po opróŜnieniu urządzenie zbierające trawę starannie zamocować. Nigdy nie naleŜy przemieszczać kosiarki z włączonym silnikiem do Ŝwirze – wyrzucanie kamieni! Jeśli to moŜliwe, nie naleŜy kosić mokrej trawy. Urządzenie wyłączyć, wyjąć wtyczkę sieciową i odczekać do zatrzymania się urządzenia: – przed oddaleniem się od kosiarki – podczas próby zwolnienia zablokowanego noŜa – podczas kontroli urządzenia, czyszczenia lub innymi zabiegami przy kosiarce – w przypadku najechania na obce ciało naleŜy skontrolować, czy urządzenie nie jest uszkodzone i ewtl. przeprowadzić niezbędne naprawy. – jeśli kosiarka ulega silnym wibracjom z powodu niewyrów- nowaŜenia (natychmiast wyłączyć i ustalić przyczynę). – gdy niezbędne jest przeprowadzenie prac regulacyjnych lub naprawczych. – podczas kontroli, czy przewody przyłączeniowe nie są splątane lub uszkodzone. – Jeśli przewód przyłączeniowy zostanie uszkodzony podczas uŜytkowania, naleŜy go natychmiast wyłączyć z sieci. Przewodu nie dotykać przed odłączeniem go od sieci. Konserwacja

Uwaga! NóŜ obrotowy. Przed rozpoczęciem konserwacji i czyszczenia: Wyciągnij wtyczkę. Nie dotykaj pracujących noŜy. Wszystkie widoczne śruby mocujące i nakrętki, szczególnie ramienia noŜa, naleŜy regularnie kontrolować pod kątem trwałości osadzenia i dokręcać. Uwaga! Wymianę noŜa lub jego ostrzenie naleŜy zawsze zlecać fachowcom w specjalistyczny warsztacie, poniewaŜ po demontaŜu części musi być przeprowadzona kontrola wyrównowaŜenia zgodnie z wymogami bezpieczeństwa. Stosować tylko oryginalne części zamienne firmy WOLF- Garten, w przeciwnym razie nie ma Ŝadnej gwarancji, Ŝe Państwa kosiarka spełnia wymogi bezpieczeństwa. Kosiarki nie przechowywać w wilgotnych pomieszczeniach. Ze względów bezpieczeństwa naleŜy wymieniać zuŜyte lub uszkodzone części. Gospodarka odpadami MontaŜ Zamocowanie dźwigni uchwytu

Uwaga! Uszkodzenie kabla moŜe stać się przyczyną poraŜenia elektrycznego. W przypadku przecięcia lub uszkodzenia kabla, bezpiecznik nie zawsze zostaje wyzwolony. NaleŜy wymienić uszkodzony przewód. Zaklejanie przewodu taśmą klejącą jest zabronione. Patrz rysunki. MontaŜ kosza na trawę Patrz rysunki. Nie wyrzucać urządzeń elektrycznych i elektronicznych do zwykłych pojemników na śmieci. Sprzęt, urządzenia i opakowania naleŜy utylizować w sposób przyjazny środowisku.

Eksploatacja Czasy robocze Prosimy o przestrzeganie prezepisów obowiązujących w danym regionie. Ustawianie wysokości cięcia

Uwaga! NóŜ obrotowy Przeprowadź prace/zmiany na/w sprzęcie wyłącznie po wyłączeniu silnika i zatrzymaniu się noŜa.

1. Pociągnąć dźwignię na zewnątrz (1).

2. Ustawić wybraną wysokość cięcia (2).

3. Wcisnąć dźwignię ponownie do wewnątrz (3).

Wybór wysokości koszenia Jeśli to moŜliwe kosić gdy trawa jest sucha. Nie ustawiać wysokości koszenia zbyt nisko gdy trawa jest wysoka lub mokra. Zawieszenie kosza zbierającego

Uwaga! Obracające się noŜe Ustawienia urządzenia przeprowadzać jedynie przy zgaszonym silniku i zatrzymanych ostrzach. Kosz zawieszać dopiero, kiedy nogi znajdują się w bezpiecznej odległości od ostrzy.

1. Podnieść pokrywę zabezpieczającą.

2. Zawiesić kosz na hakach na podwoziu (patrz strzałka).

3. Zamknąć pokrywę zabezpieczającą.

Przeprowadź przewód przez przelew Przeprowadź przewód przez przelew Przyłączenie do kontaktu wtykowego (prąd zmienny 230 Volt, 50 Hz) Urządzenie moŜe być podłączone do kaŜdego kontaktu wtykowego, który zabezpieczony jest bezpiecznikiem inercyjnym 16 Amp. (lub przełącznikiem LS Typu B).

Uwaga: Urządzenie ochronne prądu szczątkowego. Urządzenia ochronne zabezpieczają uszkodzone przewody elektryczne przeciw wadom izolacji, a w pewnych przypadkach takŜe uszkodzeniom przewodów pod napięciem. Sprzęt naleŜy podłączać wyłącznie do gniazda zabezpieczonego urządzeniem ochronnym prądu szczątkowego (RCD), przy wartości prądu szczątkowego 30 mA. Dostępne są zestawy modernizacyjne dla starych instalacji. NaleŜy skonsultować się z technikiem elektrykiem. Uruchomienie

Uruchamiać silnik gdy kosiarka stoi na gładkiej powierzchni, nie na wysokiej trawie – ewentualnie unieść lekko kosiarkę (patrz ry- sunek)

1. Wcisnąć przycisk (1) i przytrzymać.

2. Unieść dŜwignię (2) i zwolnić przycisk.

Wyłączanie silnika Zwolnić dŜwignię (2). OpróŜnianie kosza Kosz jest pełen i powinien być opróŜniony gdy skoszona trawa pozostaje za kosiarką.

Uwaga! NóŜ obrotowy Zmiany w sprzęcie naleŜy przeprowadzać wyłącznie po wyłączeniu silnika i zatrzymaniu się noŜa. OpróŜnij worek kolekcyjny . Przed włączeniem, usuń potencjalne blokady w strefie cięcia. Zalecenia dot. koszenia Aby uniknąć powstawania pasów trawy, tory koszenia muszą zawsze kilka centymetrów nachodzić na siebie . Kabel naleŜy zawsze kłaść bezpiecznie na tarasie, drogach lub juŜ skoszonej trawie. OstrzeŜenie Zalecenia ogólne

Uwaga! NóŜ obrotowy Przed rozpoczęciem konserwacji i czyszczenia: wyciągnij wtyczkę. Nie dotykaj pracujących noŜy. Regeneracja Po kaŜdym koszeniu naleŜy wyczyścić kosiarkę/wertykulator za pomocą zmiotki ręcznej. W Ŝadnym wypadku nie wolno spryskiwać wodą. Składowanie w zimie Po kaŜdym sezonie koszenia kosiarka powinna zostać gruntownie wyczyszczona. NaleŜy zlecić jesienią obsłudze serwisowej formy WOLF- Garten przegląd techniczny. Nigdy nie naleŜy spryskiwać kosiarki wodą ani składować w wilgotnych pomieszczeniach.

Belka noŜowa Wszelkie prace przy sprzęgle i belce noŜowej przeprowadzać po wyjęciu wtyczki i załoŜeniu rękawic ochronnych.

Uwaga! Wszelkie prace przy noŜach zlecać wyłącznie specjalistyc- znemu warsztatowi. Po jakichkolwiek pracach przy sprzęgle i belce noŜowej naleŜy przeprowadzić kontrolę izolacji zgodnie z obowiązującymi normami. Ostrzenie noŜa moŜe spowodować niewywaŜenie urządzenia. Z tego względu naleŜy przeprowadzić kontrolę wywaŜenia zgodnie z przepisami bezpieczeństwa. Do wymiany belki noŜowej koniecznie naleŜy uŜyć 13- milimetrowego klucza dynamometrycznego. Moment dociągający śrub: M6 : 8 -10 Nm M8 : 14 - 16 Nm UŜywać jedynie oryginalnych części zamiennych firmy WOLF-Garten. Części zamienne Usunięcie zakłóceń Gwarancja W kaŜdym kraju obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w tym kraju lub przez importera. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są one błêdem materiałowym lub produkcyjnym. W przypadku roszczenia gwarancyjnego proszę zwrócić się do sprzedawcy lub najbliŜszego oddziału naszej firmy.

Nr artykułu Oznaczenie w zamówieniu Informacja o produkcie WG742-04355 Vi 32 D NoŜe wymienne 32 cm WG742-04359 Vi 38 D NoŜe wymienne 38 cm Usuwanie (X) usterek Zakłócenie MoŜliwa przyczyna Warsztat serwisowy WOLF-Garten Samodzielnie Niespokojny bieg, silna wibracja urządzenia

• Uszkodzony nóŜ X ---

• NóŜ poluzował się w zamocowaniu --- X Silnik nie zaskakuje

• Uszkodzony bezpiecznik --- X

Uwaga! Uszkodzenie kabla moŜe stać się przyczyną poraŜenia elektrycznego. W przypadku przecięcia lub uszkodzenia kabla, bezpiecznik nie zawsze zostaje wyzwolony. Nie naleŜy dotykać przewodu przed wyciągnięciem wtyczki z gniazda. NaleŜy wymienić uszkodzony przewód. Zaklejanie przewodu taśmą klejącą jest zabronione. X --- Zła wydajność kosze- nia

• Niedostosowana wysokość cięcia --- X W przypadku wątpliwości zawsze naleŜy skontaktować się z serwisem firmy WOLF-Garten. Uwaga, kosiarkę naleŜy przed kaŜdą kontrolą lub pracami przy noŜu wyłączyć i wyjąć wtyczkę.54
