AMBTON 32 E

D

1 Ein-/Ausschalter
2.2 Sicherheitsbügel
3 Kabelzugentlastung
4 Griffithheneinstellung
5 Schutzklappe
6 Grasfangkorb
7 Schnittthoheneinstellung
8 Schnittthohenanzeige

GB

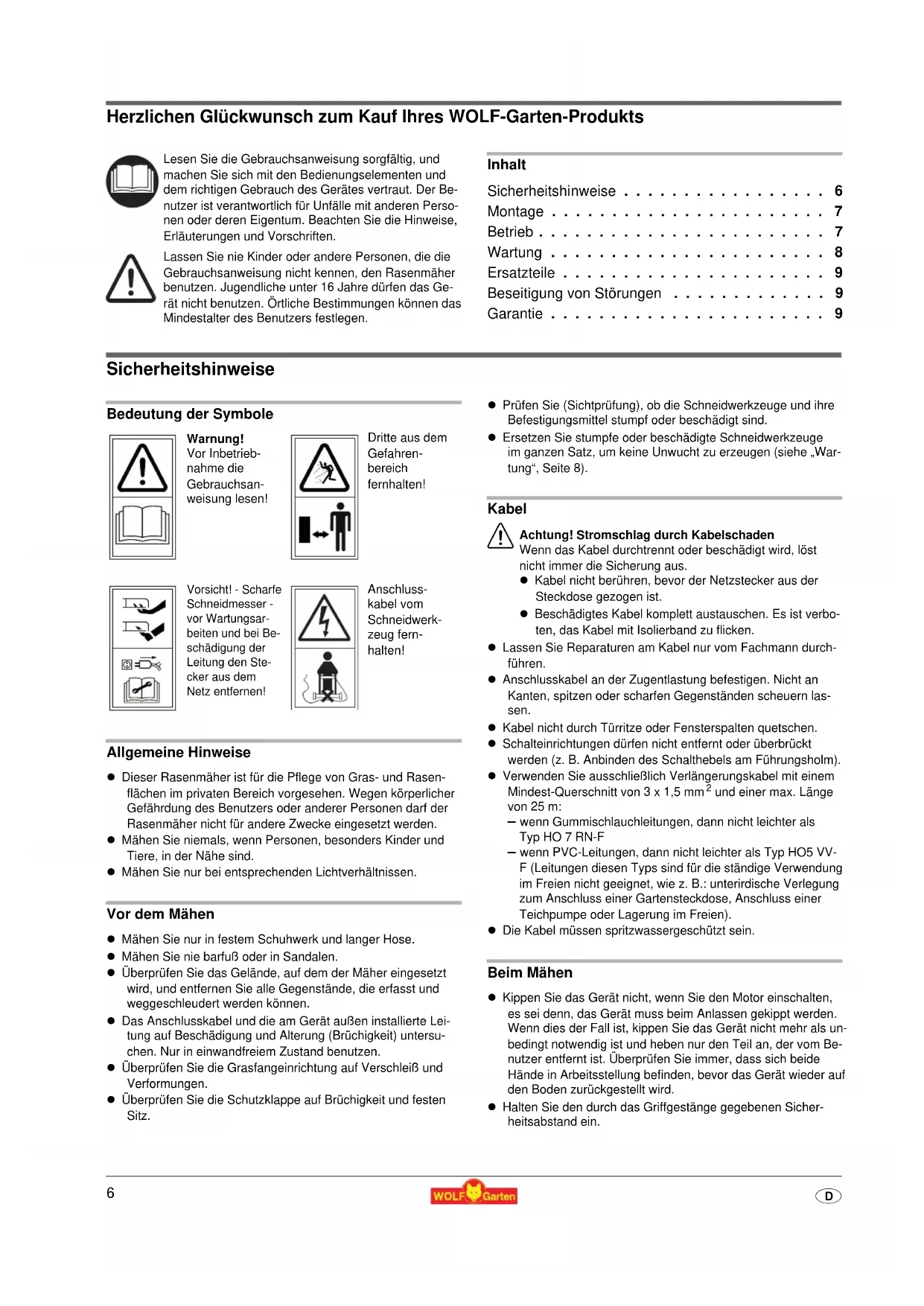

Herzlichen Glückwunsch zum Kauf Ihr's WOLF-Garten-Produkt

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Beachten Sie die Hinweise, Erläuterungen und Vorschriften.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmacher benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Inhalt

Sicherheitshinweise 6

Montage 7

Betrieb 7

Wartung 8

Ersatzteile 9

Beseitigung von Störungen 9

Garantie 9

Sicherheitshinweise

Bedeutung der Symbole

Warning!
Vor Inbetriebnahme die Gebrauchsanweisung lesen!

Dritte aus dem Gefahrenbereich fernhalten!

Vorsicht! - Scharfe Schneidmesser - vor Wartungsarbeiten und bei Beschäftigung der Leitung den Stecker aus dem Netz entfern!

Anschluss-kabel vom Schneidwerk-zeug fern-halten!

Allgemeine Hinweise

• Dieser Rasenmáher ist für die Pflege von Gras- und Rasenflächen im privaten Bereich vorgesehen. Wegen körperlicher Gefährung des Benutzers oder anderer Personen darf der Rasenmáher nicht für andere Zwecke eingesetzt werden.
• Mahren Sie niemals, wenn Personen, besonderss Kinder und Tiere, in der Nähe sind.
• Mahren Sie nur bei entsprechenden Lichtverhältnissen.

Vor dem Mahen

• Mahren Sie nur in festem Schuhwerk und langer Hose.
• Mahren Sie nie barfuß oder in Sandalen.
• Überprüfen Sie das Gelände, auf dem der Maher eingesetzt wird, und entfern den Sie alle Gegenstände, die erfasst und weggeschleudert werden können.
• Das Anschlusskabel und die am Gerät außen installierte Leitung auf Beschädigung und Alterung (Brüchigkeit) untersuchen. Nur in einwandfreiem Zustand benutzen.
• Überprüfen Sie die Grasfangeinrichtung auf Verschleib und Verformungen.

• Überprüfen Sie die Schutzklappe auf Brüchigkeit und festen Sitz.

• Prufen Sie (Sichtprüfung), ob die Schneidwerkzeuge und ihre Befestigungsmittel stumpf oder beschädigt sind.

• Ersetzen Sie stumpfe oder beschädigte Schneidwerkzeuge im ganzen Satz, um keine Unwucht zu erzeugen (siehe „Wartung", Seite 8).

Kabel

Achtung! Stromschlag durch Kabelschaden

Wenn das Kabel durchtrennt oder beschädigt wird,留存 nicht immer die Sicherung aus.

• Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist.

• Beschädigtes Kabel komplett austrauschen. Es ist verboten, das Kabel mit Isolierband zu flicken.

• Lassen Sie Reparaturen am Kabel nur vom Fachmann durchfuhren.

• Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern las- <|im_start|>assistant
• Kabel nicht durch Turritze oder Fensterspalten quetschen.
  Schalteinrichtungen dürfen nicht entfern oder überbrück werden (z. B. Anbinden des Schaltehebels am Führungsholm).

• Verwenden Sie ausschließlich Veränderungskabel mit einem Mindest-Querschnitt von 3 × 1,5 ~mm^2 und einer max. Länge von 25 ~m :

• wenn Gummischlauchleitungen, dann nicht leichter als Typ HO 7 RN-F

• wenn PVC-Leitungen, dann nicht leichter als Typ HO5 VVF (Leitungen diesen Types sind für die ständige Verwendung im Freien nicht geeignet, wie z. B.: unterirdische Verlegung zum Anschluss einer Gartensteckdose, Anschluss einer Teichpumper oder Lagerung im Freien).

Die Kabel mussen spritzwassergeschützt sein.

Beim Mähen

• Kippen Sie das Gerät nicht, wenn Sie den Motor einschalten, es sei dann, das Gerät muss beim Anlassen gekippt werden. Wenn dies der Fall ist, kippen Sie das Gerät nicht mehr als unbedingt notwendig ist und haben nur den Teil an, der vom Benutzer entfernt ist. Überprüfen Sie immer, dass sich beide Höhe in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.

• Halten Sie den durch das Griffgestänge gegebenen Sicherheitsabstand ein.

• Schalten Sie den Motor nur ein, wenn ihre FüBe in sicheren Abstand von den Schneidwerkzeugen sind.

• Achten Sie auf sicheren Stand. Nie laufen, ruhig vorwärts gehen.

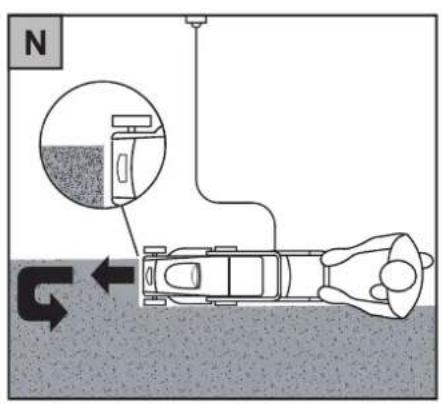

• Mähen an Abhangstellen:

• Immer quer zum Gefälle mühen, nicht auf- und abwärts

• Besondere Vorsicht beim Richtungswechsel

• Mähen Sie nicht an steilen Abhängen

• Seien Sie entsprechenden vorsichtig, wenn Sie rückwärts Mahen und den Maher zu sichziehen.
  Schalten Sie den Maher ab, wenn Sie ihn kippen oder transportieren, z. B. von-/ zum Rasen oder über Wege.
  Vorsicht, nicht an laufende Schneiden greifen.

• Stellen Sie sich nicht vor die Grasauswurföffnung.
• Bevor Sie den Maher aufheben oder wegtragen, schalten Sie den Motor ab und warten Sie, bis die Schneidwerkzeuge zum Stillstand gekommen sind.
• Verstellen Sie die Schnitthöhe nur bei abgeschalteten Motor und stillstehendem Schneidwerkzeug.
• Offnen Sie die Schutzklappe nie, wenn der Motor noch lauft.
• Vor dem Abnehmer der Grasfangvorrichtung: Motor abstellen und den Stillstand des Schneidwerkzeuges abwarten. Nach der Entleerung Grasfangvorrichtung sorgfältig befestigen.
• Nie mit laufendem Motor über Kies fahren - Steinschlag!
• Wenn möglich, mAHen Sie nicht in nassem Gras.

• Unter folgenden Umständen muss das Gerät abgeschelt, der Netzstecker gezogen werden und das Gerät stehen:

• beim Verlassen des Machers

• um ein blockiertes Messer frei zu machen

• um das Gerät zu überprüfen, zu reinigen oder daran zu arbeiten

• wenn ein Fremdkörper getroffen wurde (Überzeugen Sie sich erst, ob Mährer oder Schneidwerkzeuge beschädigt worden sind. Beseitigen Sie dann zunachst die Beschäftigung).

• wenn der Maher durch Unwucht stark vibriert (sofort abschalten und Ursacheuchen).
• wenn die Anschlussleitung während des Gebrauchs beschädigt wird.

Wartung

Achtung! Rotierendes Messer

Vor allen Wartungs- und Reinigungsrarbeiten:

Netzsteckerziehen.
- Nicht an laufende Schneiden greifen.

• Alle sightbaren Befestigungsschrauben und Muttern, besonders die des Messerbalkens, regelmäßig auf festen Sitz prüfen und nachziehen.
• Stellen Sie den Maher nicht in feuchten Räumen ab.
• Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile.
• Nur WOLF-Garten Original-Ersatzteile verwenden, sonst haben Sie keine Garantie, dass Ihr Maher den Sicherheitsbestimmungen entspricht.

Entsorgung

Elektrogeräte gehoren nicht in den Hausmull. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Montage

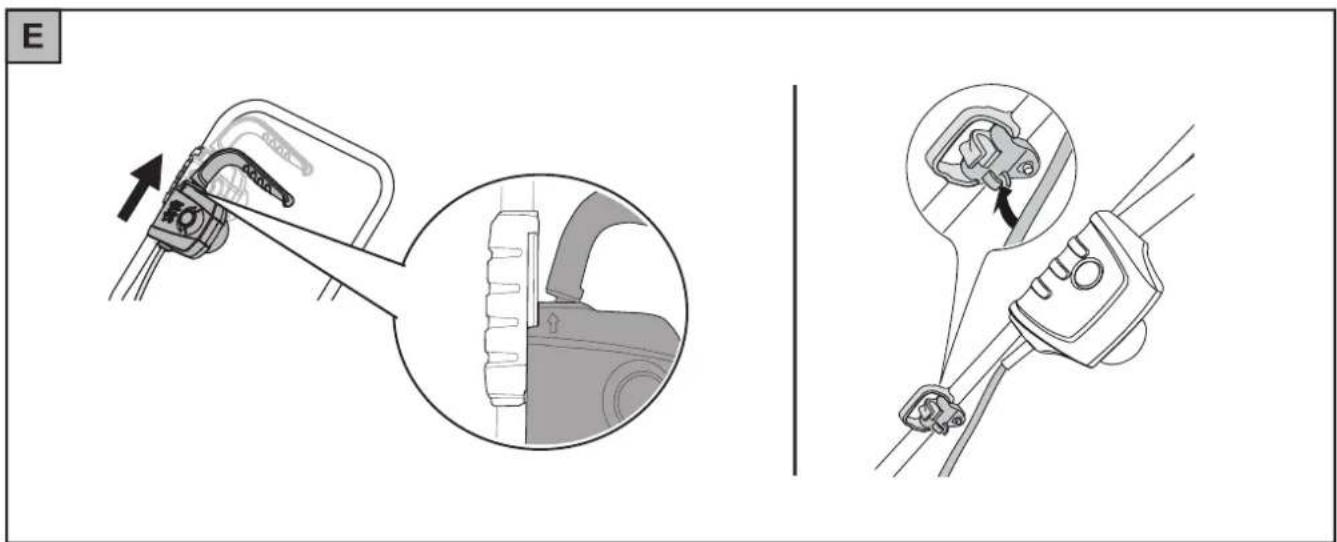

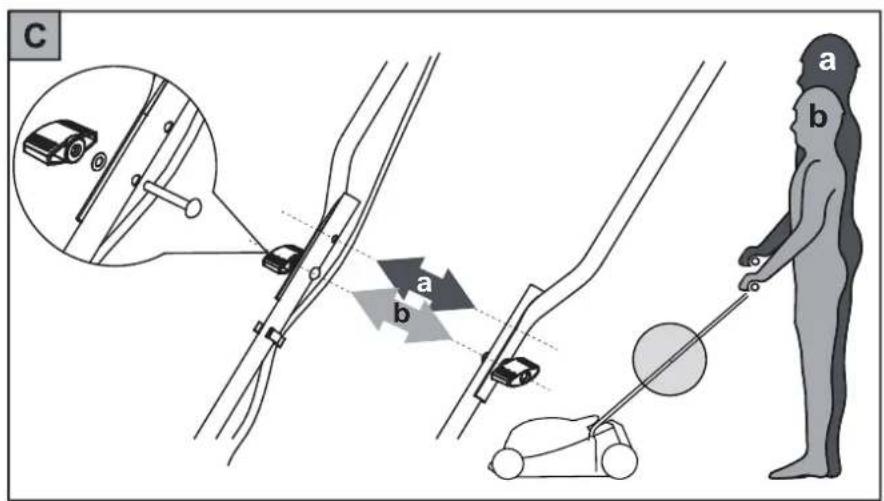

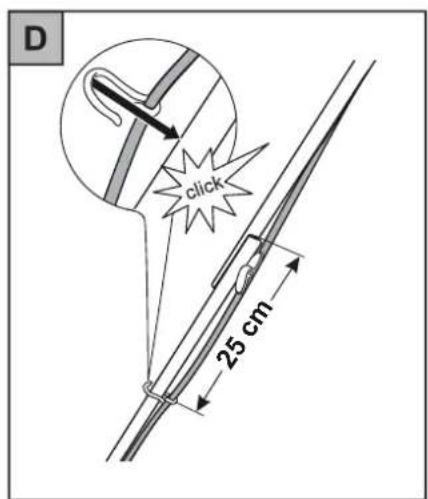

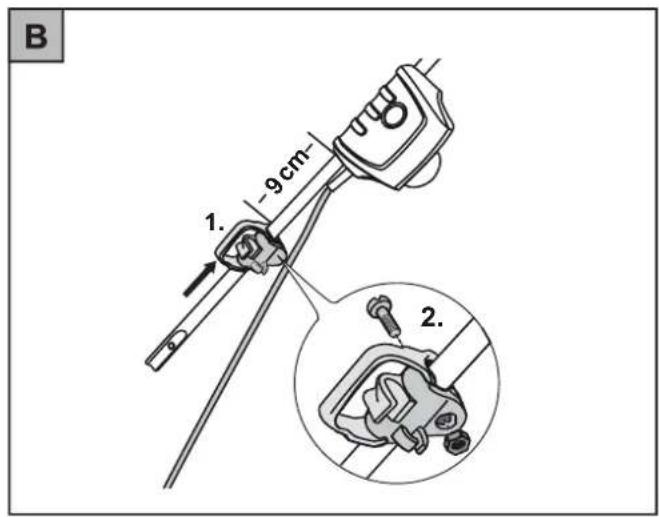

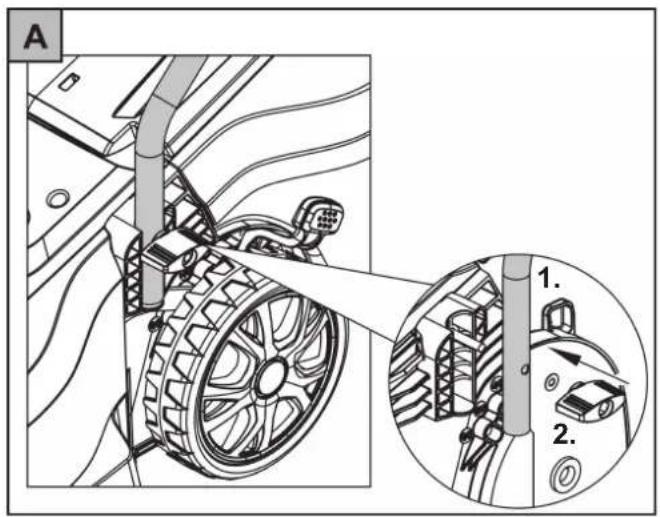

Griffgestänge befestigen A B C D E

Vorsicht!

Beim Zusammenlagen oder Ausklappen des Griffgestänges kann das Kabel beschädigt werden.

• Achten Sie darauf, das Kabel nicht zu knicken.
• Montage gemäß Abbildungen.

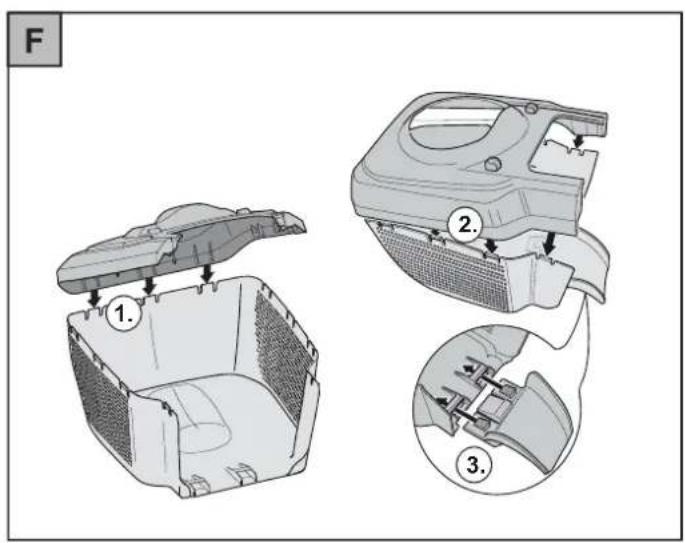

Fangkorb montieren F

• Montage gemäß Abbildungen.

Betrieb

Betriebszeiten

• Bitte regionale Vorschriften beachten.
• Erfragen Sie die Betriebszeiten bei ihrer örtlichen Ordnungsbehörde.

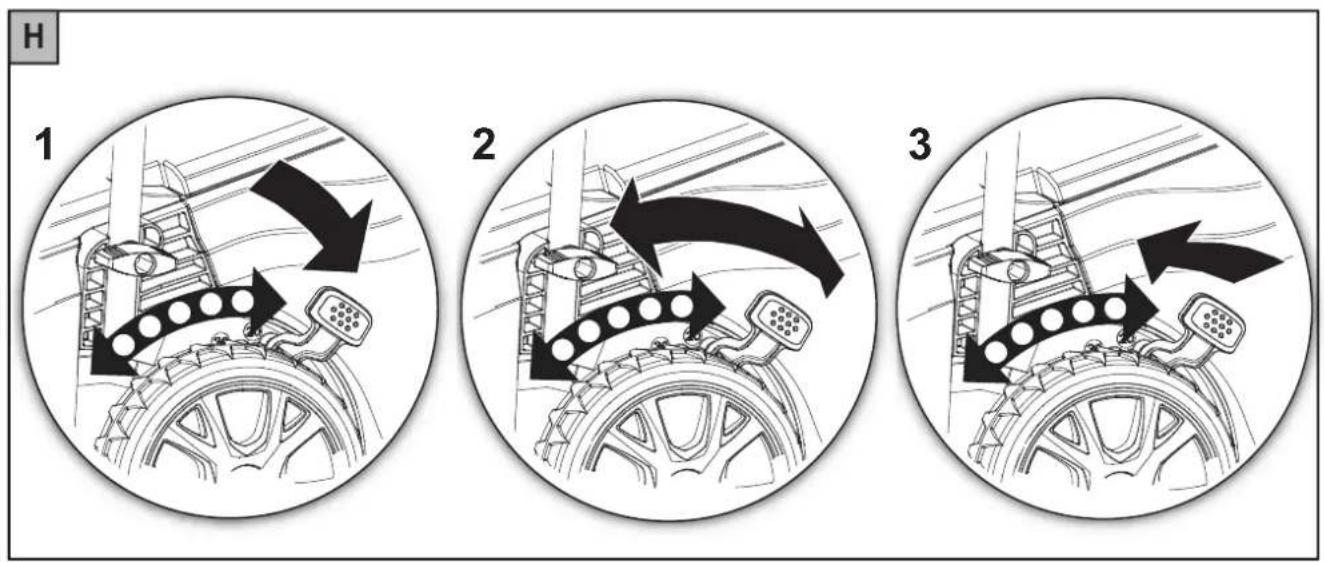

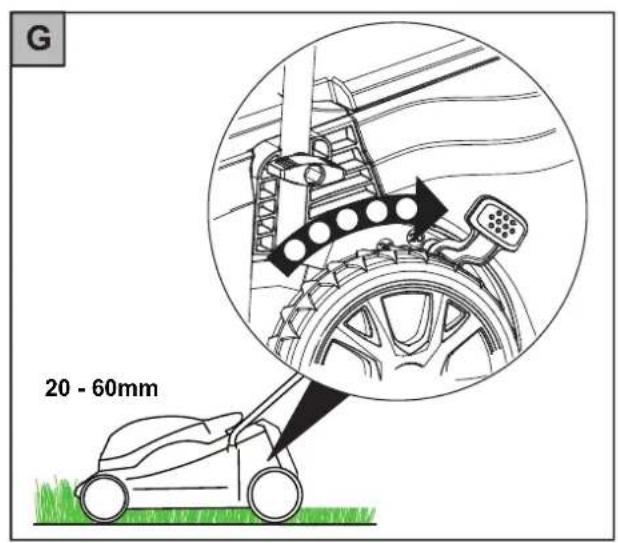

Schnitthöhe einstellen G H

Achtung! Rotierendes Messer

Arbeiten/Einstellungen am Gerät nur bei abgeschalteten Motor und stillstehendem Schneidwerkzeug vornehmen.

1. Ziehen Sie den Hebel nach außen (1).
2. Stellen Sie die gewünschte Schnitthöhe ein (2).
3. Drücken Sie den Hebel wieder nachinnen (3).

Schnithhöhe - Graszustand

Mahren Sie möglichst trockenen Rasen, um die Grasnarbe zu schonen. Bei feuchtem und hohem Rasen eventuell mit higherer Schnitthöhe mahren.

Fangkorbeinhagen J

Achtung! Rotierendes Messer

Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.

• Fangkorb erst dann einhängen, wenn ihre FüBe in sicherem Abstand zum Schneidwerkzeug sind.

• Heben Sie die Schutzklappe an.

• Hängen Sie den Fangkorb mit Haken in die Aussparungen im Chassis (siehe Pfeile).
• Legen Sie die Schutzklappe auf.

Kabel in die Zugentlastung führen K

• Bitte führen Sie das Kabel in die Zugentlastung.

Anschluss an die Steckdose (230 Volt, 50 Hz)

Das Gerät nur an Steckdosen anschließen, die mit einer 16 Amp. Sicherungträge (oder LS-Schalter Typ B) abgesichert sind.

Hinweis: Fehlerstromschutzeinrichtung

These Schutzeinrichtungen schätzen beim Berühren von beschädigten Leitungen, Isolationsfehlern und in bestimmten Fällen auch beim Beschädigen von unter Spannung stehenden Leitungen vor schweren Verletzungen.

• Wir empfehlen, das Gerät nur an Steckdosen anzuschließen, die mit einer Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA abgesichert sind.
• Für Alt-Installationen gibt es Nachrustsätze. Sprechen Sie mit einer Elektro-Fachkraft.

Macher ein-/ausschalten

• Maher auf ebener Fläche einschalten.
• Nicht im hohen Gras - hier notfalls kippen. L

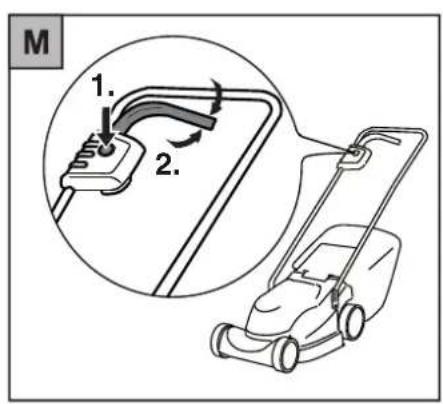

Motor ein M

1. Drucken Sie den Knopf (1) und halten diesen
2. Ziehen Sie den Bügel (2) an.
3. Lassen Sie den Knopf (1) los.

Motor aus M

• Geben Sie den Bügel frei.

Fangkorb entleeren

Der Fangkorb nimmt kein Gras mehr auf, wenn hinter dem Gerät geschnittenes Gras liegen bleibt.

Achtung! Rotierendes Messer

Einstellungen am Gerat nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.

• Fangkorb entleeren.
• Vor dem Starten eventuelle Verstopfungen im Mährum beseitigen.

Tipps zum Mahen

• Damit keine Rasenstreifen entstehen, mussen sich die Schneidbahnen immer um eine Zentimeter überdecken N
• Legen Sie das Kabel stets sicher auf Terrasse, Wege oder das bereits geschnittene Gras.

Wartung

Allgemein

Achtung! Rotierendes Messer

Vor allen Wartungs- und Reinigungsrarbeiten:

• Netzsteckerziehen.
• Nicht an laufende Schneiden greifen.

Reinigung

• Reinigen Sie nach jedem Mähen den Mäher mit einem Handfeger.
• Spritzen Sie den Maher keinesfalls mit Wasser ab.

Lagerung im Winter

• Führren Sie nach jeder Mahsaison eine gründliche Reinigung an Ihrhem Maher durch.
• Lassen Sie ihren Maher im Herbst von einer WOLF-Garten-Kundendienstwerkstatt kontrollieren.
  Lagern Sie den Maher im trockenen Raum.

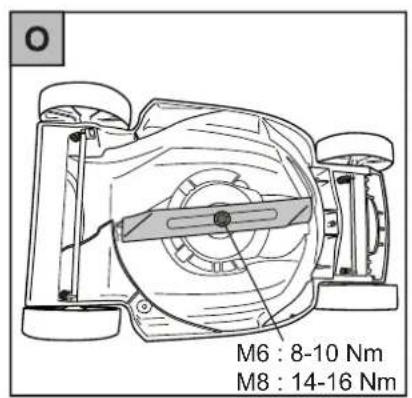

Messerbalken O

• Bei allen Arbeiten an Kupplung und Messerbalken zunachst den Netzsteckerziehen und Schutzhandschuhe/TRagen.

Achtung!

Lassen Sie alle Arbeiten am Messer von einer Fachwerkstatt durchfuhren.

• Im Anschluss anSAMTlicheArbeiten anKupplungund MesserbalkenistineIsolationsprufung gemaBder gultigen Normendurchzuführen.
• Durch Nachschleifen des Messers kann eine Unwucht entstehen. Daher ist eine Unwuchtprüfung entsprechend den Sicherheitsbestimmungen durchzuführen.
• Um den Messerbalken wechseln zu können, ist ein Drehmometenschlüssel 13 mm zwingend erforderlich. Anzugsmoment der Schrauben:

M6:8-10Nm

M8:14-16Nm

• Nur WOLF-Garten Original-Ersatzteile verwenden.

Ersatzteile

Bestell-№ Antikel-Bezeichnung Antikel-Beschreibung
WG742-04355 Vi 32 D Messerbalken 32 cm
WG742-04359 Vi 38 D Messerbalken 38 cm

Beseitigung von Störungen

Problem Mögliche Ursache		Abhilfe
Unruhiger Lauf, starkes Vibrieren des Gerätes	• Messer schadhaft	WOLF-Garten Service Werkstatt
	• Messer in der Befestigung gelöst	siehe Seite 8 (Messerbalken)
	• Haus-Sicherung schadhaft	Elektrofachkraft
Motor lauft nicht	• Kabelschaden:Achtung! Stromschlag durch Kabelschaden Wenn das Kabel durchtrennt oder beschädigt wird, lösst nicht immer die Sicherung aus.Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist.Beschädigtes Kabel komplett austauschen. Es ist verboten, das Kabel mit Isolierband zu flicken.	WOLF-Garten Service Werkstatt
Schlechte Mäh-/Fangleistung	• Messer stumpf	WOLF-Garten Service Werkstatt
	• Fangkorb verstoptf	siehe Seite 8 (Fangkorb entleeren)
	• Nicht angepasste Schnitthöhe	siehe Seite 7 (Schnitthöhe einstellen)

Im Zweifelsfall immer eine WOLF-Garten Service-Werkstatt aufsuchen.
Achtung: Maher vor jeder Prüfung oder vor Arbeiten am Messer abstellen und Netzsteckerziehen.

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegeben Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte an ihren Verkauf oder die nachstgelegene Niederlassung.

Fastgor handtaget A B C D E

Vae rorsigtig!

leslegt/izslegt plaveju

• leslegt plaveju uz lidzena pamata.
  Aizliegtisiesegt augsta zale - ja nepiecesams, apgazt L

leslegt dzineju M

1. Nospiest pogu (1) un turet.
2. Pievilkt rokturi (2).
3. Atlaiist pogu (1).

Izslegt dzineju M

• Atlaiist rokturi.

Iztuksjzales grozu

Zales grozs neuzem zali, ja aiz plaveja gul nogriezta zale.
