MANUALE UTENTE Ambition 32 E Wolf Garten

1 Interrutore per avviare 2 Archi di sicurezza 3 Portaca 4 Regolazione altezza impugn- atura 5 Deflettore 6 Cestello raccolta erba 7 Regolazione dell‘altezza di taglio 8 Indicator dell‘ altezza

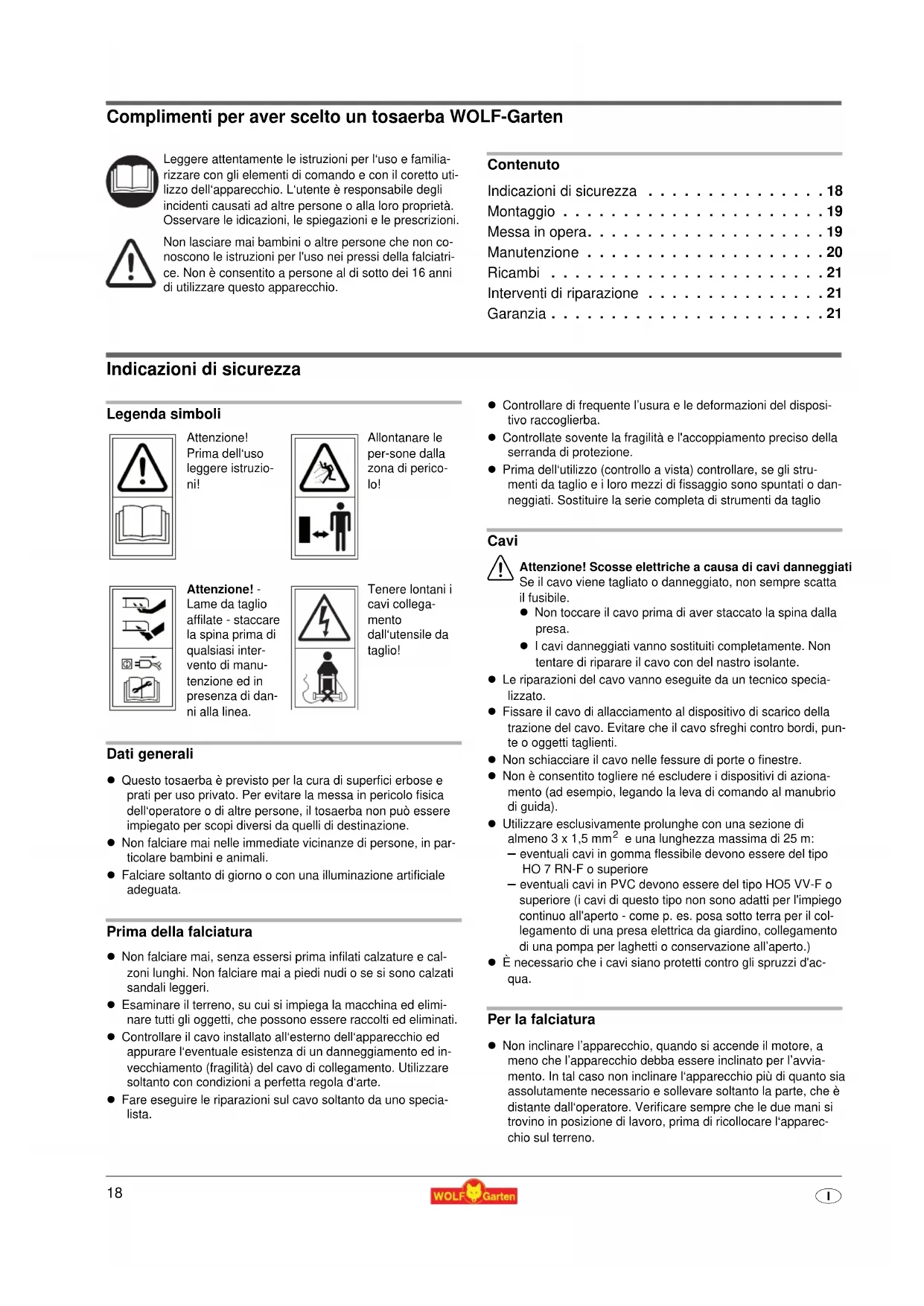

• Complimenti per aver scelto un tosaerba WOLF-Garten Contenuto Indicazioni di sicurezza p. 18
• Montaggio p. 19
• Messa in opera p. 19
• Manutenzione p. 20
• Ricambi p. 21
• Interventi di riparazione p. 21
• Garanzia Indicazioni di sicurezza Legenda simboli Dati generali Questo tosaerba è previsto per la cura di superfici erbose e prati per uso privato. Per evitare la messa in pericolo fisica dell‘operatore o di altre persone, il tosaerba non può essere impiegato per scopi diversi da quelli di destinazione. Non falciare mai nelle immediate vicinanze di persone, in par- ticolare bambini e animali. Falciare soltanto di giorno o con una illuminazione artificiale adeguata. Prima della falciatura Non falciare mai, senza essersi prima infilati calzature e cal- zoni lunghi. Non falciare mai a piedi nudi o se si sono calzati sandali leggeri. Esaminare il terreno, su cui si impiega la macchina ed elimi- nare tutti gli oggetti, che possono essere raccolti ed eliminati. Controllare il cavo installato all‘esterno dell‘apparecchio ed appurare l‘eventuale esistenza di un danneggiamento ed in- vecchiamento (fragilità) del cavo di collegamento. Utilizzare soltanto con condizioni a perfetta regola d‘arte. Fare eseguire le riparazioni sul cavo soltanto da uno specia- lista. Controllare di frequente l’usura e le deformazioni del disposi- tivo raccoglierba. Controllate sovente la fragilità e l'accoppiamento preciso della serranda di protezione. Prima dell‘utilizzo (controllo a vista) controllare, se gli stru- menti da taglio e i loro mezzi di fissaggio sono spuntati o dan- neggiati. Sostituire la serie completa di strumenti da taglio Cavi p. 21

Attenzione! Scosse elettriche a causa di cavi danneggiati Se il cavo viene tagliato o danneggiato, non sempre scatta il fusibile. Non toccare il cavo prima di aver staccato la spina dalla presa. I cavi danneggiati vanno sostituiti completamente. Non tentare di riparare il cavo con del nastro isolante. Le riparazioni del cavo vanno eseguite da un tecnico specia- lizzato. Fissare il cavo di allacciamento al dispositivo di scarico della trazione del cavo. Evitare che il cavo sfreghi contro bordi, pun- te o oggetti taglienti. Non schiacciare il cavo nelle fessure di porte o finestre. Non è consentito togliere né escludere i dispositivi di aziona- mento (ad esempio, legando la leva di comando al manubrio di guida). Utilizzare esclusivamente prolunghe con una sezione di almeno 3 x 1,5 mm

e una lunghezza massima di 25 m: – eventuali cavi in gomma flessibile devono essere del tipo HO 7 RN-F o superiore – eventuali cavi in PVC devono essere del tipo HO5 VV-F o superiore (i cavi di questo tipo non sono adatti per l'impiego continuo all'aperto - come p. es. posa sotto terra per il col- legamento di una presa elettrica da giardino, collegamento di una pompa per laghetti o conservazione all’aperto.) È necessario che i cavi siano protetti contro gli spruzzi d'ac- qua. Per la falciatura Non inclinare l’apparecchio, quando si accende il motore, a meno che l’apparecchio debba essere inclinato per l’avvia- mento. In tal caso non inclinare l‘apparecchio più di quanto sia assolutamente necessario e sollevare soltanto la parte, che è distante dall‘operatore. Verificare sempre che le due mani si trovino in posizione di lavoro, prima di ricollocare l‘apparec- chio sul terreno. Leggere attentamente le istruzioni per l‘uso e familia- rizzare con gli elementi di comando e con il coretto uti- lizzo dell‘apparecchio. L‘utente è responsabile degli incidenti causati ad altre persone o alla loro proprietà. Osservare le idicazioni, le spiegazioni e le prescrizioni. Non lasciare mai bambini o altre persone che non co- noscono le istruzioni per l'uso nei pressi della falciatri- ce. Non è consentito a persone al di sotto dei 16 anni di utilizzare questo apparecchio. Attenzione! Prima dell‘uso leggere istruzio- ni! Allontanare le per-sone dalla zona di perico- lo! Attenzione! - Lame da taglio affilate - staccare la spina prima di qualsiasi inter- vento di manu- tenzione ed in presenza di dan- ni alla linea. Tenere lontani i cavi collega- mento dall‘utensile da taglio! Istruzioni per l'uso originali19

Attenzione, pericolo! Lo strumento da taglio continua a funzi- onare! Osservare la distanza di sicurezza prescritta dall’asta dell’im- pugnatura. Accendere il motore soltanto, quando i Vostri piedi sono ad una distanza di sicurezza dagli strumenti da taglio. Prestare attenzione che ci sia un appoggio sicuro, in partico- lare lungo i pendii. Non correre mai, procedere tranquillamen- te. Lungo i pendii falciare sempre trasversalmente rispetto alla pendenza, non verso l’alto o il basso. Sui pendii si dovrà prestare particolare attenzione, se si cam- bia direzione. Non falciare su pendii ripidi. Occorre essere particolarmente prudenti, quando si falcia all’indietro e si tira verso di sé il tosaerba. Spegnere il tosaerba, se si desidera inclinarlo, farlo marciare a vuoto o trasportarlo, per es. da/verso il prato o su strada. Non utilizzare mai l’apparecchio con dispositivi di protezione danneggiati o dispositivi di sicurezza mancanti come disposi- tivi di deviazione e/o raccoglierba. Prestare particolare attenzione a non afferrare le lame, ment- re lavorano. Non portare mai mani o piedi in vicinanza delle parti rotanti. Non intrattenersi davanti all‘apertura di scarico dell‘erba. Non sollevare o portare mai un tosaerba con motore funzio- nante. Non aprire mai la serranda di protezione, quando il motore è ancora in funzione. Prima di togliere il dispositivo raccoglierba: spegnere il motore e attendere l‘arresto dello strumento da taglio. Dopo lo svuo- tamento fissare in modo accurato il dispositivo raccoglierba. Non marciare mai con motore in funzione sopra la ghiaia - pericolo di lancio di pietrisco! Dove possibile, non falciare nell’erba bagnata. Spegnere l’apparecchio, staccare la spina e aspettare che l’apparecchio si arresti, se si vuole per es. – lasciare il tosaerba – sbloccare una lama bloccata – controllare, pulire l‘apparecchio e poi lavorarci sopra – controllare eventuali danneggiamenti dell‘apparecchio, se si sono incontrati corpi estranei ed eseguire le riparazioni necessarie. – se il tosaerba vibra molto a causa dello squilibrio (spegnere subito e cercare la causa). – se si vuole eseguire lavori di regolazione o pulitura. – controllare, se i cavi di collegamento sono attorcigliati o danneggiati. – Se il cavo di collegamento viene danneggiato durante l’uso, deve essere subito staccato dalla rete. Non entrare in con- tatto con il cavo, prima che sia staccato dalla rete. La manutenzione

Attenzione! Lama rotante Prima di effettuare qualsiasi manutenzione e pulizia: Estrarre la spina elettrica. Non toccate lame in movimento. Non spruzzare l’apparecchio con acqua - in particolare con alta pressione. Controllare regolarmente l’accoppiamento preciso di tutte le viti e dadi visibili, in particolare della barra di taglio e serrare. Attenzione! Fare eseguire sempre il cambio delle lame o la loro riaffilatura da una officina specializzata, dato che dopo l‘allentamento dei pezzi si dovrà eseguire il controllo dello squilibrio secondo le norme di sicurezza corrispondenti. Utilizzare soltanto ricambi originali WOLF-Garten, altrimenti non si avrà alcuna garanzia che il tosaerba soddisfi le norme di sicurezza. Non depositare il tosaerba in locali umidi. Per motivi di sicurezza sostituire le parti usurate o danneggia- te. Smaltimento rifi uti Montaggio Fissare l‘asta dell‘impugnatura

Cautela! Il cavo può venire danneggiato quando viene piegata od estratta l’impugnatura. Quando regolate l’altezza del’impugnatura abbiate cura che il cavo non sia arricciato . Vedere illustrazioni. Montare il raccoglierba Vedere illustrazioni. Messa in opera Tempo d’esercizio Si prega di osservare le prescrizioni vigenti nei singoli stati. Non smaltire apparecchiature elettriche insieme ai rifi uti domestici. Riciclare componenti, accessori e imballaggi in modo ecologico.

Regolazione altezza erba

Attenzione! Lama rotante Fate dei lavori/regolazioni sull’attrezzo solo dopo aver spento il motore e dopo che l’elemento da taglio si sia com- pletamente fermato.

1. Tirare la leva verso l‘esterno (1).

2. Impostare l‘altezza di taglio desiderata (2).

3. Premere di nuovo la leva all‘interno (3).

Altezza di taglio Tagliare possibilmente su prato asciutto per non danneggi- are la cotica erbosa. In caso di prato umido ed erba alta, ta- gliare con una maggiore altezza di taglio. Agganciamento del cestello di raccolta

Attenzione! Lame rotanti L'apparecchio va regolato solo a motore spento e con gli utensili di taglio fermi. Agganciare il cestello di raccolta solo se i piedi si trovano ad una distanza sicura dall'utensile di taglio.

1. Sollevare il coperchio di protezione.

2. Agganciare il cestello di raccolta inserendo i ganci negli incavi

del telaio (vedere la freccia).

3. Collocare il coperchio di protezione.

Fate passare il cavo attraverso il tensionatore Fate passare il cavo attraverso il tensionatore. Inserire la spina della corrente (corrente alternata 230 Volt, 50 Hz) Si potr allacciare l‘attrezzo a qualsiasi presa, purch sia munita di una valvola di protezione di 16 Ampre (oppure di un terrut- tore-LS tipo B).

Nota: Dispositivo di protezione contro corrente residu- ale Questi dispositivi di protezione proteggono quando si tocca- no fili danneggiati, da difetti di isolamento ed, in certi casi, anche quando si danneggiano fili sotto tensione. Raccomandiamo che l’attrezzo sia collegato ad una pre- sa di corrente che sia protetta da un dispositivo di prote- zione contro la corrente residuale (RCD) con una corrente residuale non superiore a 30 mA. Sono disponibili dei retrofit per i vecchi impianti. Consul- tate un elettricista. Avviare il tagliaerba Avviare la tosaerba su superficie piana. Possibilmente non nell‘erba alta. In questo caso inclinare leg- germente come risulta dalla figura . Per avviare il motore

Tener premuto il pulsante (1).

Tirare la leva (1) e lasciare il pilsante (2)

Per spegnere il motore Lasciare la leva (2)

Svuotate il sacco raccoglitore Il cesto da svuotare quando l‘erba non viene pi raccolte e resta sul terreno.

Attenzione! Lama rotante Iniziate delle regolazioni sull’attrezzo solo dopo aver spento il motore e dopo che l’elemento da taglio si sia completa- mente fermato. Svuotate il sacco raccoglitore. Prima di iniziare rimuovete potenziali ostacoli nello spa- zio dove volete tagliare. Suggerimenti per la rasatura Per non creare strisce erbose, le vie di taglio devono sempre sovrapporsi per alcuni centimetri . Mettete sempre il cavo in maniera sicura sul terrazzo, sul sen- tiero o sull‘erba gi tosata. Manutenzione Generale

Attenzione! Lama rotante Prima di qualsiasi lavoro di manutenzione e di pulitura: estraete la spina elettrica. Non toccate lame in movimento. Pulizia Dopo ogni tosatura abbiate l‘avvertenza di pulire la tosaerba con uno straccio oppure con uno scopino. In nessum caso usare acqua! Tenere il tosaerba in ambiente asciutto. Accantonamento durante l‘inverno Terminata la stagione si dorvr pulire accuratamente la tosae- rba. Mai spruzzare la tosaerbe con acqua, n collocarla in ambienti umidi.

Barra porta-lame Prima di qualsiasi intervento sulla barra, staccare la spina dal- la presa di rete ed indossare guanti protettivi da lavoro.

Attenzione! Eventuali sostituzioni o riparazioni delle lame devono esse- re tassativamente eseguite solo da assistenza specializza- ta. Alla fine di ogni intervento di manutenzione a frizione e barra, effettuare un controllo dell'isolamento in base alle disposizioni di legge in vigore. Riaffilando le lame è possibile che si verifichino problemi di equilibratura. In tal caso, effettuare una riequilibratura come da disposizioni di legge in merito alla sicurezza. Per lo smontaggio/sostituzione della barra occorre mun- irsi di una chiave dinamometrica da 13 mm. Coppia di serraggio viti: M6 : 8 -10 Nm M8 : 14 - 16 Nm Utilizzare solo ricambi WOLF originali. Ricambi Interventi di riparazione Garanzia In ogni paese sono valide le condizioni di garanzia pubblicate dalla nostra società, o dall'importatore. Nei limiti della garanzia, eliminiamo gratuitamente guasti alla vostra macchina, se originati da difetti di materiale o di fabbricazione. In caso di garanzia siete pregati di rivolgervi al Vostro rivenditore o alla filiale più vicina.

Articolo N° Denominazione articolo Informazione sul prodotto WG742-04355 Vi 32 D Lama di ricambio 32 cm WG742-04359 Vi 38 D Lama di ricambio 38 cm Rimedio (X): Problema Possibi causale Officina Di assistenza WOLF-Garten In modo autonomo Funzionamento rumoroso, forte vibrazione dell‘apparec- chio

Lama di fissaggio allentata --- X Il motore non funziona

Fusibile danneggiato --- X

Attenzione! Scarica elettrica da cavo dann- eggiato Quanto il cavo è tagliato completamente o dann- eggiato, il fusibile di sicurezza non sempre funzio- na. Non toccate il cavo prima di estrarre la spina dal- la presa di corrente. Il cavo danneggiato deve essere completamet- ne sostituito. E’ proibito rappezzare il cavo con nastro isolante. X --- Pessime prestazioni di raccol-

Cesto raccoglierba otturato --- X

Altezza di taglio non regolata --- X In caso dubbio rivolgersi sempre ad un‘officina di assistenza WOLF-Garten. Attenzione, arrestare il tosaerba prima di ogni controllo, lavoro di pulitura o di lavori alla lama ed estrarre la chiave di accensione.22
