BRUKSANVISNING Ambition 32 E Wolf Garten

1 Strömbrytare start-stop 2 Sikkerhedsbøjle 3 Avlastningsanordning 4 Indstilling af grebets højde 5 Baklucken 6 Græsbeholder 7 Instäällning av klipphöjden 8 Höjdavläsning av klipphöjden

1 Strömbrytare 2 Säkerhetsbygel 3 Ledningsavlasten 4 Inställning av handtagets höjd 5 Backplaten 6 Gräsuppsamlingskorg 7 Skœrehøjden instilling 8 Skœrehøjden mærkerne

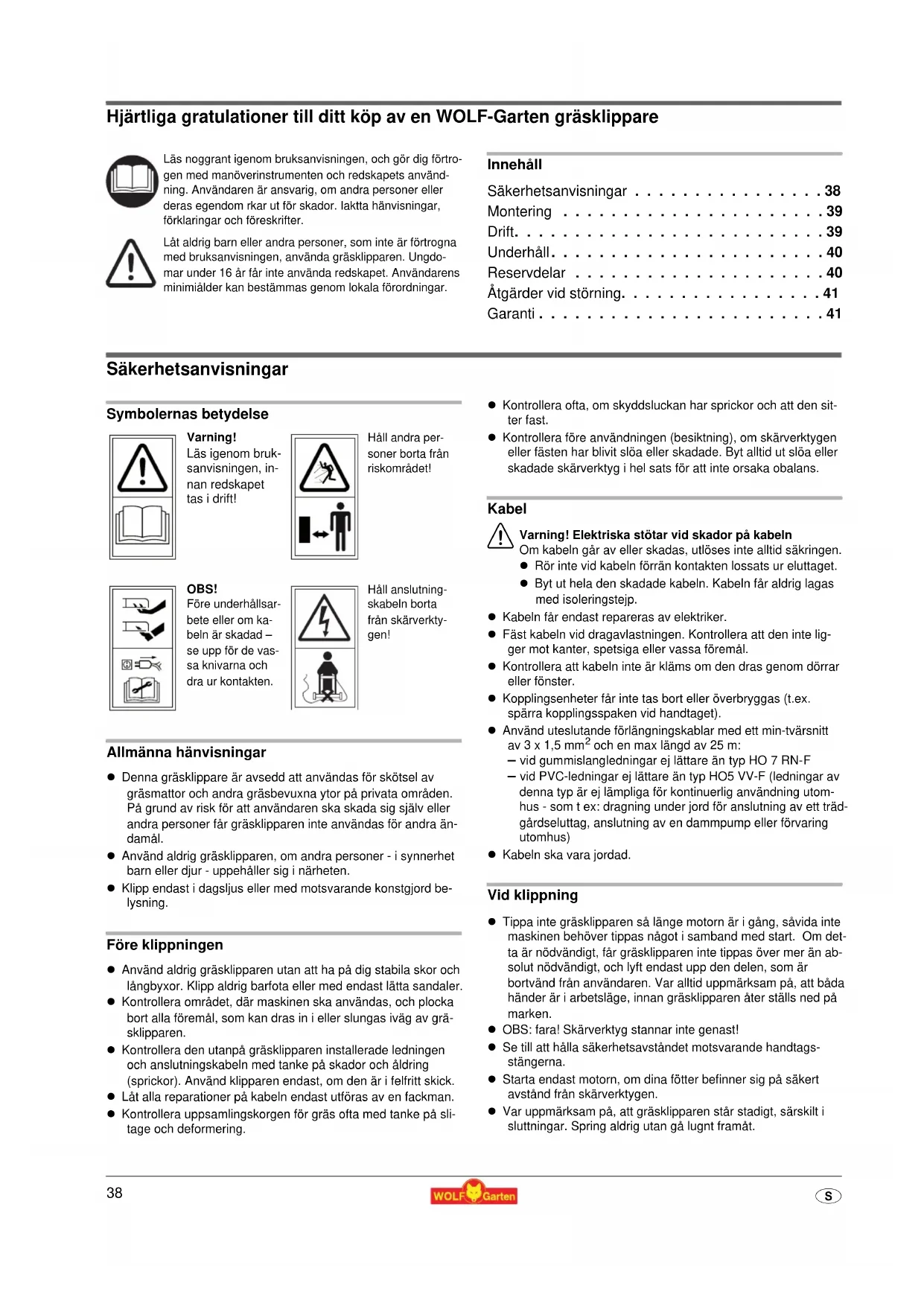

• Hjärtliga gratulationer till ditt köp av en WOLF-Garten gräsklippare Innehåll Säkerhetsanvisningar p. 38
• Montering p. 39
• Drift p. 39
• Underhåll p. 40
• Reservdelar p. 40
• Åtgärder vid störning p. 41
• Garanti Säkerhetsanvisningar Symbolernas betydelse Allmänna hänvisningar Denna gräsklippare är avsedd att användas för skötsel av gräsmattor och andra gräsbevuxna ytor på privata områden. På grund av risk för att användaren ska skada sig själv eller andra personer får gräsklipparen inte användas för andra än- damål. Använd aldrig gräsklipparen, om andra personer - i synnerhet barn eller djur - uppehåller sig i närheten. Klipp endast i dagsljus eller med motsvarande konstgjord be- lysning. Före klippningen Använd aldrig gräsklipparen utan att ha på dig stabila skor och långbyxor. Klipp aldrig barfota eller med endast lätta sandaler. Kontrollera området, där maskinen ska användas, och plocka bort alla föremål, som kan dras in i eller slungas iväg av grä- sklipparen. Kontrollera den utanpå gräsklipparen installerade ledningen och anslutningskabeln med tanke på skador och åldring (sprickor). Använd klipparen endast, om den är i felfritt skick. Låt alla reparationer på kabeln endast utföras av en fackman. Kontrollera uppsamlingskorgen för gräs ofta med tanke på sli- tage och deformering. Kontrollera ofta, om skyddsluckan har sprickor och att den sit- ter fast. Kontrollera före användningen (besiktning), om skärverktygen eller fästen har blivit slöa eller skadade. Byt alltid ut slöa eller skadade skärverktyg i hel sats för att inte orsaka obalans. Kabel p. 41

Varning! Elektriska stötar vid skador på kabeln Om kabeln går av eller skadas, utlöses inte alltid säkringen. Rör inte vid kabeln förrän kontakten lossats ur eluttaget. Byt ut hela den skadade kabeln. Kabeln får aldrig lagas med isoleringstejp. Kabeln får endast repareras av elektriker. Fäst kabeln vid dragavlastningen. Kontrollera att den inte lig- ger mot kanter, spetsiga eller vassa föremål. Kontrollera att kabeln inte är kläms om den dras genom dörrar eller fönster. Kopplingsenheter får inte tas bort eller överbryggas (t.ex. spärra kopplingsspaken vid handtaget). Använd uteslutande förlängningskablar med ett min-tvärsnitt av 3 x 1,5 mm

och en max längd av 25 m: – vid gummislangledningar ej lättare än typ HO 7 RN-F – vid PVC-ledningar ej lättare än typ HO5 VV-F (ledningar av denna typ är ej lämpliga för kontinuerlig användning utom- hus - som t ex: dragning under jord för anslutning av ett träd- gårdseluttag, anslutning av en dammpump eller förvaring utomhus) Kabeln ska vara jordad. Vid klippning Tippa inte gräsklipparen så länge motorn är i gång, såvida inte maskinen behöver tippas något i samband med start. Om det- ta är nödvändigt, får gräsklipparen inte tippas över mer än ab- solut nödvändigt, och lyft endast upp den delen, som är bortvänd från användaren. Var alltid uppmärksam på, att båda händer är i arbetsläge, innan gräsklipparen åter ställs ned på marken. OBS: fara! Skärverktyg stannar inte genast! Se till att hålla säkerhetsavståndet motsvarande handtags- stängerna. Starta endast motorn, om dina fötter befinner sig på säkert avstånd från skärverktygen. Var uppmärksam på, att gräsklipparen står stadigt, särskilt i sluttningar. Spring aldrig utan gå lugnt framåt. Läs noggrant igenom bruksanvisningen, och gör dig förtro- gen med manöverinstrumenten och redskapets använd- ning. Användaren är ansvarig, om andra personer eller deras egendom rkar ut för skador. Iaktta hänvisningar, förklaringar och föreskrifter. Låt aldrig barn eller andra personer, som inte är förtrogna med bruksanvisningen, använda gräsklipparen. Ungdo- mar under 16 år får inte använda redskapet. Användarens minimiålder kan bestämmas genom lokala förordningar. Varning! Läs igenom bruk- sanvisningen, in- nan redskapet tas i drift! Håll andra per- soner borta från riskområdet! OBS! Före underhållsar- bete eller om ka- beln är skadad – se upp för de vas- sa knivarna och dra ur kontakten. Håll anslutning- skabeln borta från skärverkty- gen! Originalbruksanvisning39

Klipp alltid tvärsöver i sluttningar, inte uppåt eller nedåt. I sluttningar måste man vara särskilt försiktig, när man ändrar klippriktning. Klipp aldrig i branta sluttningar. Var extra försiktig, när du klipper baklänges eller drar gräsklip- paren emot dig. Stäng av gräsklipparen, innan du tippar, kör på tomgång eller transporterar den, t ex över en gata på väg till eller från gräs- mattan. Använd aldrig gräsklipparen, om någon skyddsanordning är skadad, eller om säkerhetsanordningar saknas, som t ex av- vikningsanordning och / eller uppsamlingskorg. Se upp, stick inte in handen i roterande klingor. Se till, att händer eller och fötter aldrig kommer i närheten av roterande delar. Ställ dig inte framför utkastöppningen för gräs Lyft aldrig upp eller bär en gräsklippare så länge motorn är i gång. Öppna aldrig skyddslocket, om motorn är i gång. Innan du lyfter av uppsamlingskorgen för gräs: Stäng av motorn och vänta, tills skärverktygen har stannat. Efter töm- ningen ska uppsamlingskorgen för gräs sättas fast noggrant. Kör aldrig över grus, om motorn är i gång – stenskott! Undvik om möjligt att klippa i vått gräs. Stäng av gräsklipparen, dra ut nätkontakten och vänta, tills maskinen står stilla, om Du t ex – vill gå ifrån gräsklipparen – frigöra en blockerad klinga – vill kontrollera, rengöra eller arbeta på gräsklipparen – om du har stött på ett främmande föremål, bör du kontrolle- ra, om gräsklipparen är skadad och vid behov utföra erfor- derliga reparationer – Om gräsklipparen till följd av obalans vibrerar kraftigt (stäng genast av den och undersök orsaken). – om du vill utföra inställnings- eller rengöringsarbeten. – vill kontrollera, om anslutningsledningarna har trasslat till sig eller blivit skadade. – Om anslutningsledningen skadas under användning, måste den omedelbart kopplas bort från nätet. Rör inte vid lednin- gen, innan den är bortkopplad från nätet. Underhåll

Varning! Roterande kniv Innan all rengöring och service: Dra ut stickkontakten från vägguttaget. Rör inte knivarna. Spola inte av gräsklipparen med vatten – i synnerhet inte med högtryckstvätt. Kontrollera med regelbundna mellanrum, att alla synliga fäst- skruvar och muttrar, i synnerhet de som sitter på knivbalken, sitter fast ordentligt och dra åt dem vid behov. Använd endast reservdelar i originalutförande från WOLF- Garten, i annat fall har du ingen garanti, att din gräsklippare uppfyller säkerhetsbestämmelserna. Ställ inte undan din gräsklippare i ett fuktigt utrymme. Avfallshantering Montering Fastsättning av handtagsstänger

Varning! Kabeln kan skadas medan du viker ihop eller drar ut handtaget. När du justerar handtagets höjd försäkra dig om att ka- beln inte har kommit i kläm. Se illustrationer. Montage av uppsamlingssäcken Se illustrationer. Drift Drifttider Var god iaktta regionala föreskrifter. Justera skärhöjden

Varning! Roterande kniv Utför endast underhåll/justeringar av apparaten efter att motorn är avstängd och knivarna är helt stilla.

1. Dra ut spaken från redskapet (1).

2. Ställ in spaken på önskad klipphöjd (2).

Klipphöjd – gräset tillstånd Klipp gräsmattan helst, när den är torr för att skona den. Om gräset är fuktigt eller högt, bör du kanske ställa om till en högre klipphöjd. Montering av uppsamlingskorgen

Varning! Roterande knivar Maskinen får endast ställas in när motorn är avstängd och knivarna står stilla. Kontrollera att dina fötter är på ett säkert avstånd från knivarna innan du monterar uppsamlingskorgen. Släng inte elektronisk utrustning i hushållsavfallet. Återvinn sådan utrustning, tillbehör samt förpack- ningsmaterial på ett miljövänligt sätt.

1. Lyft upp skyddskåpan.

2. Fäst uppsamlingskorgen genom att sätta hakarna i urtagen i

3. Lägg på skyddskåpan.

Mata kabeln genom dragavlastningen Mata kabeln genom dragavlastningen . Anslutning till eluttaget (växelström 230 Volt, 50 Hz) Redskapet kan anslutas till alla eluttag, som är säkrade med en trög 16 Amp säkring (eller LS-brytare typ B).

Not: Jordfelsbrytare Dessa brytare skyddar dig om du skulle röra vid en skadad kabel, från isoleringsskador och i vissa fall också om du skulle skada en strömförande kabel. Vi rekommenderar att apparaten endast kopplas till ett vägguttag som är skyddat av en jordfelsbrytare med en restström på inte mer än 30 mA. Retrofit set finns tillgängliga för äldre installationer. Tala med en elektriker. Att starta gräsklipparen Starta gräsklipparen på en jämn yta och helst inte i högt gräs – i nödfall får man tippa redskapet något . Att starta motorn

1. Tryck in knappen och håll den där.

2. Dra i bygeln resp spaken och släpp knappen.

Att stänga av motorn Släpp spaken resp bygeln. Dags för tömning av uppsamlingskorgen för gräs När avklippt gräs ligger kvar bakom gräsklipparen, kan uppsam- lingskorgen inte ta upp mera gräs och måste tömmas.

Varning! Roterande kniv Gör endast justeringar av maskinen efter att motorn är avstängd och knivarna är helt stilla. Töm samlingspåsen . Ta bort eventuella hinder från klippområdet innan du börjar. Tips för klippning För att inga oklippta gräsremsor ska lämnas kvar i gräsmat- tan, bör klippbanorna lappar över varandra med några centi- meter . Lägg kabeln alltid säkert på terrassen, vägar eller färdigklippta gräsytor. Underhåll Generellt

Varning! Roterande kniv Innan allt underhåll och rengöring: Dra ut stickkontakten från vägguttaget. Rör inte roterande knivar. Rengöring Sopa rent för hand i din gräsklippare / gräsmatteluftare efter varje användning. Spola på inga villkor rent med vatten. Förvaring under vintern Efter varje klippningssäsong ska gräsklipparen omsorgsfullt göras ren. Lämna på hösten in din gräsklippare till en WOLF-Garten ser- viceverkstad för genomgång. Gräsklipparen får aldrig spolas ren med vatten eller förvaras i fuktiga utrymmen. Knivbalk Före alla arbeten vid koppling eller knivbalk måste nätproppen dras ur och skyddshandskar bäras.

Varning! Låt alla arbeten på knivar genomföras av en professionell verkstad. Efter alla arbeten vid koppling eller knivbalk skall en iso- lationskontroll enligt gällande standarder genomföras. Genom efterslipning av knifen kan en obalans uppkom- ma. Därför skall ett obalansprov genomföras enligt sä- kerhetsbestämmelserna. För byte av knivbalken måste en vridmomentnyckel 13 mm absolut användas. Åtdragningsmoment för skruvarna: M6 : 8 -10 Nm M8 : 14 - 16 Nm Använd endast WOLF-Garten originalreservdelar. Reservdelar

Art nr Beställnings-beteckning Produktinformation WG742-04355 Vi 32 D Reservknivar 32 cm WG742-04359 Vi 38 D Reservknivar 38 cm41

Åtgärder vid störning Garanti För varje land gäller vår representants garantivillkor. Eventuella fel på maskinen repareras kostnadsfritt under garantitiden såvida orsaken är material- eller tillverkningsfel. Kontakta återförsäljaren eller vår re- presentant vid garantifall. Åtgärder (X) genom: Problem Eventuella orsaker WOLF-Garten service-verkstad Detta kan du göra själv Redskapet arbetar ojämnt eller med starka vibrationer

• Knivarna är defekta X ---

• En kniv har lossnat i sitt fäste --- X Motorn går inte

• Säkringen är defekt --- X

Varning! Elektrisk chock genom kabelskada När kabeln är genomskuren eller skadad på annat sätt fungerar inte alltid säkerhetsproppen. Rör inte kabeln innan du har dragit ut stickkontakten från vägguttaget. En skadad kabel måste bytas ut. Det är förbjudet att lappa den med isoleringstejp. X --- Dåligt uppsamlings-/klippre- sultat

• Knivarna är slöa X ---

• Uppsamlingskorgen är full --- X

• ej anpassad klipphöjd --- X I tveksamma fall ska alltid en WOLF-Garten serviceverkstad frågas till råds. OBS ! Stäng alltid av gräsklipparen och dra ur tändstiftskontakten, innan du kontrollerar eller arbetar med knivarna.42

MTD Trädgårdsmaskiner Sätunavägen 3 52141 Falköping
