MANUAL DE UTILIZADOR Ambition 32 E Wolf Garten

Instruções de service originais 90

Originalno uputstvo za rad 94

1 Interruptor de ligar/desligar
2 Aro de protecao
3 Fixador de cabo
4 Manipular o ajuste de alta
5 Tampa de proteção
6 Cesto colector deerva
7 Ajuste da altitude de corte
8 Indicador de alta

SRB

1 Prekidač za uključivanje/isključivanje
2 Sigurnosna rucica
3 Ure'daj za rasterecenje kabla
4 Ručka podešavanje visine
5 Zastinzi zaklopac
6 Korpa za hvatanje trave
7 Podesavanje visine rezanja
8 Visinomer

EST

1 Toiteluliti
2 Turvapidur
3 Kaabli tombetakisti
4 Käepideme körguse

reguleerimine

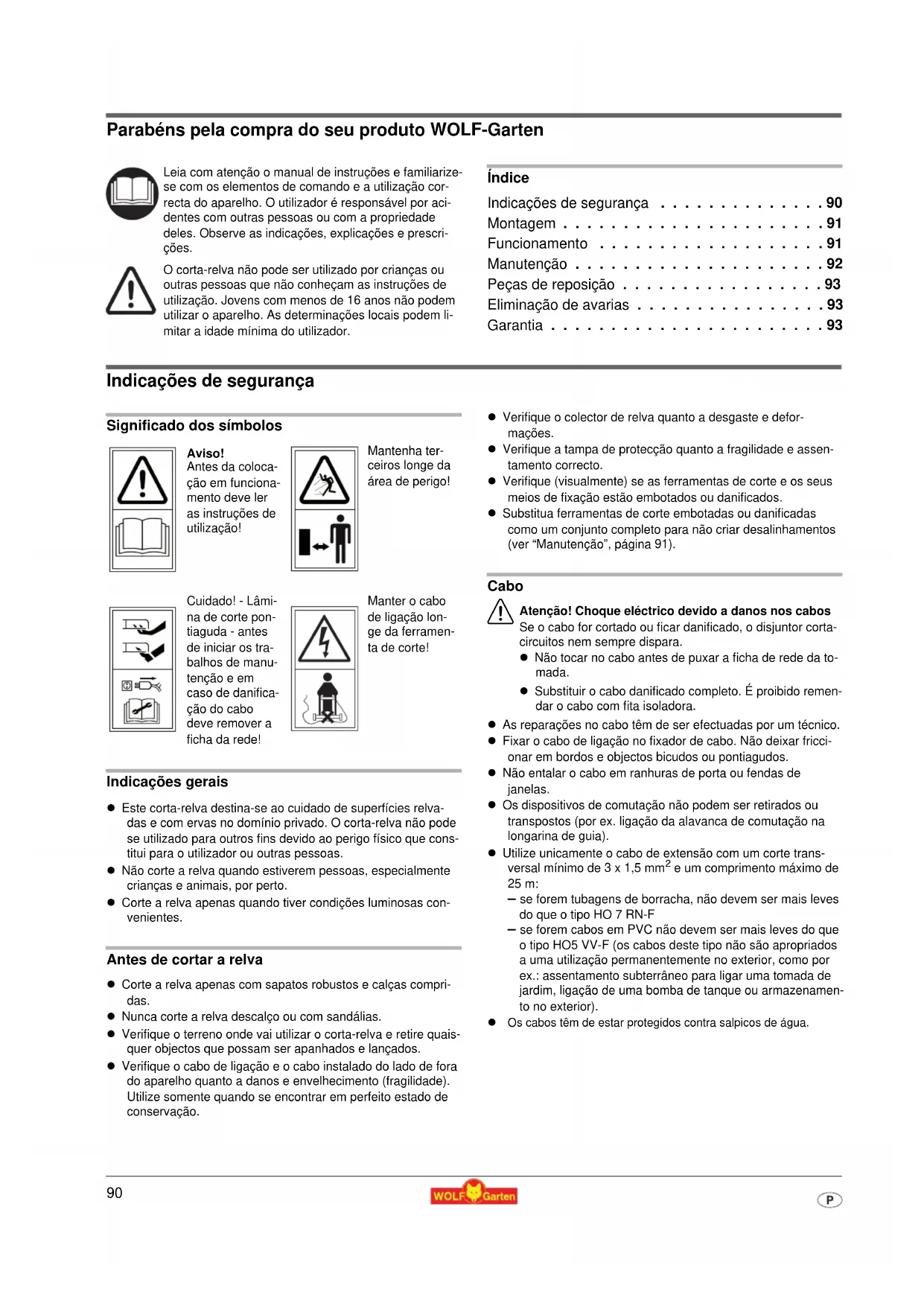

Leia com atenção o manual de instruções e familiarize-se com os elementos de commando e a'utilisation correctá do aparelho. O'utilizaré responsavel por accidentes com outras pessoas ou com a propriedade deles. Observe as indications, explicações e prescrições.

O corta-relva não pode ser realizado por crianças ou outras pessoas que não conheçam as instruções de'utilização. Jovens com menos de 16 anos não podem usar o aparecido. As determinações locais podem limitar a idade minima do utilizador.

Indices

Indicações de seguranca 90

Montagem 91

Funcionamento 91

Manutenção 92

Peças de reposicao 93

Eliminao de avarias 93

Garantia 93

Indicações de segurança

Aviso! Antes da colocacao em funcaoamento develer as instruções deutilização!

Mantena terceiros longe da area de perigo!

Cuido! - Lami
na de corte pontiaguda - antes
de inicial os trab
balhos de manutenção e em
caso de danificacao do cabo
deve remover a ficha da rede!

Manter o cabo de ligação longe da ferramenta de corte!

Indicações gerais

• Esteorta-relva destinaseo cuidado de superficiesrelvadas e com ervas no dominio privado. Oorta-relva não podessutilizzato paraoutsros finsdevidaoaperigofisicoque constitui para outilidatorio ou otheras pessoas.
• Não corte a relva quando estiverem pessoas, especialmente criangas e animais, por perto.
• Corte a relva apenas quando tiver condições luminosas convenrientes.

Antes deURTAR a relva

• Corte a relva apenas com sapatos robustos e calças compridas.
• Nunca corte a relva descalço ou com sandálias.
• Verifique o terreno onde vai utiliser oorta-relva e retire quaisquer objectos que possam ser apanhados e lançados.

• Verifique o cabo de ligaçao e o cabo instalado do lado de fora do aparelho quando a danos e envelhecimento (fragilidade). Utilize somente quando se encontrar em perfeito estado de conservacao.

• Verifique o colector de relva quando a desgaste e deformacoes.

• Verifique a tampa de proteção quando a fragilidade e assentamento correto.
• Verifique (visualmente) se as ferramentas de corte e os seu meiros de fixacao está embotados ou danificados.
• Substitua ferramentas de corte embotadas ou danificadas como umAGO compoTo para nao Criar desalinhamento (ver "Manutencao", pagina 91).

Cabo

! Atença! Choque eletrico devido a danos nos cabos Se o cabo for cortado ou ficar danificado, o disjuntor certa-circuitos nem sempre dispara.

• Não tocar no cabo antes de puxar a ficha de rede da to-mada.

• Substituir o cabo danificado completeness. É proibido remendar o cabo com fita isoladora.

• As reparacoes no cabo tem de ser efectuadas por um专业技术.
  Fixar o cabo de ligaçao no fixador de cabo. nao去除ar friccionar em bordos e objectos bicudos ou pontiagudos.

• Não entalar o cabo em ranhuras de porta ou fendas de janelas.
• Os dispositivos de comutation não podem ser retirados ou transpostos (por ex. ligação da alavanca de comutation na longarina de guia).

• Utilize unicamente o cabo de extensão com um corte transversal minimo de 3 × 1,5 ~mm^2 e um comprimento máximo de 25 ~m :

• se forem tubagens de borracha, não devem ser mais leves do que o tipo HO 7 RN-F

• se forém cabos em PVC não devem ser mais leves do que o tipo HO5 VV-F (os cabos deste tipo não são apropriados a uma'utilização permanentemente no exterior, como por ex.: assentamento subterraneo para ligar uma tomada de jardim, liação de uma bomba de tanque ou armazenamente no exterior).

Os cabos tem de estar protegidos contra salpicos de agua.

Ao cortar relva

• Não incline o aparecido quando ligar o motor, a não ser que o aparecido tenha de ser inclinado para arrancar. Neste caso, incline o aparecidoapanas o necessário e levanteapanas a parte que fica longe do'utilizar. Certifique-se sempre que tem ambas as vezes em posicao de trabalho antes de repor o aparecido no chão.
• Mantenha a distência de segurarça indicada pela haste da pega.
• Ligue o motor apenas quando os seu pés estiverem a uma distança segura das ferramentas de corte.
• Mantenha uma posicao erecta. Nunca corra, avance tranquilamente.

• Cortar relva em declives:

• Corte a relva na transversal da inclinação e não para cima e para baixo

• Maximo cuidado ao Mudar de direcao

• Não corte a relva em declives ingremes

• Seja extremamente prudente quando recuar e puxar o corta-relva para si.

• Desligue o corta-relva se o virar ou transporte, por ex. de/pa-ra a relva ou sobre caminhos.
• Cuido, não toque nas láminas em funciona.
• Não se coloque àrente da abertura de ejectçao da relva.
• Antes de guardar ou transporte o corta-relva, deslige o motor e aguarde ate as ferramentas de corte pararem.
• Regule a alta de corte apenas com o motor desligado e com a ferramenta de corte parada.
• Nunca abra a tampa de proteção com o motor em funciona-mentation.
• Antes de retiring o colector de relva: Desligar o motor e aguardar que a ferramenta de corte pâre. Depois de esvaziar, fixe o colector de relva com cuidado.

• Nunca passe por cima de escalho com o motor em funcaoamento - passageo de pedra!
  Se possivel, nao corte a relva molhada.

• Nas seguiences condições deve desligar o aparelho, puxar a fiche de rede e deixar o aparelho parar:

• quando se afastar doorta-relva

• para libertar uma lâmina bloqueada
• para verificar, limpar ou travaíhar no aparecido
• quando encontrar um objecto estranho (Certifique-se primeiro se o corta-relva ou as ferramentas de corte não foram danificadas. Comece por eliminar o dano).
• quando o corta-relva vibra fortemente devido a desalinha-mentation (desligar imeditamente e procurar a causa).
• quando o cabo de ligação ficar danificado durante a utilização.

Manutenção

Atença! Límina em rotação

Antes de qualquer trabalho de manutencao e de limpeza:

Puxar a ficha de rede.
- Cuidado, não toque nas láminas em funciona.

• Verificar regularamente o assentamento correto e voltar a aperture todos os parafusos de fixação e porcas visíveis, principalmente os da barra da lamina.
• Não guarde o corta-relva em ambientes humidos.
• Por razões de segurança, deve substituir as peças gastas ou danificadas.
• Utilize somente peças de reposicao de origem da WOLF-Garten, senao corre o risco de nao ter direito a garantia e para o seu corta-relva corresponder as determinacoes de seguranca.

Eliminação

Os aparehos eletricos não devem ser colocados no lixo organico. O aparelho, os acessórios e a embalagem tem de ser reciclados.

Montagem

Fixar a haste da pega A B C D E

Cuido!

Ao dobrar ouAbrir a haste da pegapode danificar o cabo.

• Certifique-se que não dobra o cabo.
• Montagem conforme as imagens.

Funcimiento

• Observe as prescrições regionais.
• Pergunteilos periodos de funcionaamento jusquada sua autoridade local de segurar.

Montar o cesto colector F

Atença! Límina em rotação

Proceda a trabajohos/ajustes no aparelhoapanas com o motor desligado e com a ferramenta de corte parada.

1. Puxe a alavanca para fora.
2. Ajuste a alta de corte desejada.
3. Pressione a alavanca de novo para dentro.

Altura de corte - estado da relva

Corte a relva, se possivel, seca para poupar a turfa. Quando a relva está humida e alta, podeURTAR eventualmente com una alte da corte superior.

Pendurac cesto colector J

Atença! Límina em rotação

Proceda a ajustes no aparelho apenas com o motor desligado e com a ferramenta de corte parada.

• Pendure o cesto colector apenas quando os他们在 estiverem a uma distança segura da ferramenta de corte.

• Levante a tampa de proteção.

• Pendure o cesto colector com gancho nas concavidades no chassis (ver setas).
• Colque a tampa de proteção.

Passar o cabo no fixador de cabo K

• Prenda o cabo no fixador de cabo.

Ligação à tomada (230 Volt, 50 Hz)

• Ligar o aparelho apenas a tomasas que está protegidas com um fusível certa-circuitos de 16 amperes (ou interruptor LS tipo B).

Nota: Dispositivo de proteção diferencial residual

Estes dispositivos de proteção protegem contra graves ferimentos quando toca em cabos danificados, no caso de erros de isolamento e em determinados casos que quando há cabos danificados sob tensão.

• Recomendamos que ligue o aparecido semente a tomas protegidas com um dispositivo de protecao diferencial residual (RCD) com uma corrente de fuga nao superior a 30mA .
• Para instalacoes antigas existem conjuntos de remodelacao. Consulte um technician em electrònica.

Ligar/desligar o corta-relva

• Ligar o corta-relva numa superficie plana
• Não sobre a relva alta - se necessário, inclinar aquei. L

LigamotorM

1. Premir o botão (1) e manté-lo premido.
2. Puxe o aro (2).
3. Largue o botão (1).

Desligar motor M

Largue o aro.

Esvaziar cesto colector

O cesto colector ja não está a recolher relva quando verificar que fica relva cortada antes do aparelho.

Atença! Límina em rotação

Proceda a ajustes no aparecido apenas com o motor desligado e com a ferramenta de corte parada.
- Esvaziar cesto colector.
- Antes de iniciar, proceda a eventuales desentupimientos no esapo deURTAR relva.

Dicas paraURTARrelva

• Para não se formem ricas de relva, as faixas de corte devem sobrepor-se sempre em algunos centímetros. N
• Coloque o cabo sempre em segurarca sobre terracos, caminhos ou relva ja cortada.

Manutenção

Generalidades

Atença! Lámina em rotação

Antes de qualquer trabalho de manutencao e de limpeza:

Puxar a ficha de rede.
- Cuidado, não toque nas láminas em funciona.

Limpeza

• Depois deURTAR a relva, limpe sempre o corta-relva com uma escova de mao.
• São pulverize o corta-relva com água.

Armazenamento no Inverno

• Após cada época de corte, delve fazer uma limpeza geral ao seu corta-relva.
• No Outono o seu corta-relva deve ser sujeito a um controlo por parte de uma loja de assistência ao cliente da WOLF-Garten.
• Guarde o corta-relva num espaço seco.

Barra da lamina O

• Em todos os trabalho no acoplamento e na barra da lamina, deve primeiramente retirar a ficha de rede e usar luvas de proteção.

Atença!

Oseworkos na lamina devem ser realizados por una loja especializada.

• A seguir acos trabalhos no acoplamento e na barra da lămina deve vericar o isolamento de accordo com as normas em vigor.
• O polimento da lâmina pode causar desalinhamentos. Por istso, deve realizar uma verificação de alinhamento de acordo com as determinações de segurar.
• A mudança da barra da lamina requer uma chave dinamometrica de 13 mm.
  Binário de aperto dos parafusos:

M6:8-10Nm

M8:14-16Nm

• Utilizar somente peças de reposicao de origem da WOLF-Garten.

Peças de reposicao

N.° de encomenda Designação do artigo Descrição do artigo

WG742-04355 Vi 32 D Barra da lâmina 32 cm

WG742-04359 Vi 38 D Barra da lâmina 38 cm

Eliminação de avarias

Problema Possível cause Resolução
Funçãoamento irregular, forte vibração do aparelho	• Lâminas danificadas Assistência técnica da WOLF-Garten
	• Lâmina solta na fixação ver páginha Seite 93 (Barra da lâmina)
Motor não funciona	• Fusível dométrico danificado Técnico em electrónica
	• Danos no cabo:Atença! Choque eletrico devido a danos nos cabosSe o cabo for cortado ou ficar danificado, o disjun-tor corta-circuitos nem sempre dispara.Não tocar no cabo antes de puxar a ficha de rede da tomada.Substituir o cabo danificado completeness. É proibi-do Reminder o cabo com fita isoladora.	Assistência técnica da WOLF-Garten
Deficiente capacidade deURTARelvar/recolher	• Lâminas embotadas• Cesto de recolher entupido• Altura de corte não adequada	Assistência técnica da WOLF-Gartenver páginha 92 (Esvaziar cesto colector)ver páginha 91 (Regular a alta de corte)

Em caso de duvida, procurar sempre a assistencia的技术ica da WOLF-Garten.
Atenao: Antes de qualquer verificacao ou travaños na lamina, tem de desligar o corta-relva e puxar a ficha de rede.

Garantia

As determinações da garantia divulgadas pela minha Sociedade ou pelo importador são validas em qualquer País. Eliminamos gratamente as avarias no seu aparelho, no ambito da garantia, desde que a causa sera um erro de material ou de fabrico.Numa situação de validação da Garantia, dirija-se ao seu vendedor ou a delegação mais proxima.
