GEBRUIKSAANWIJZING 38.4 Li Comfort BOSCH

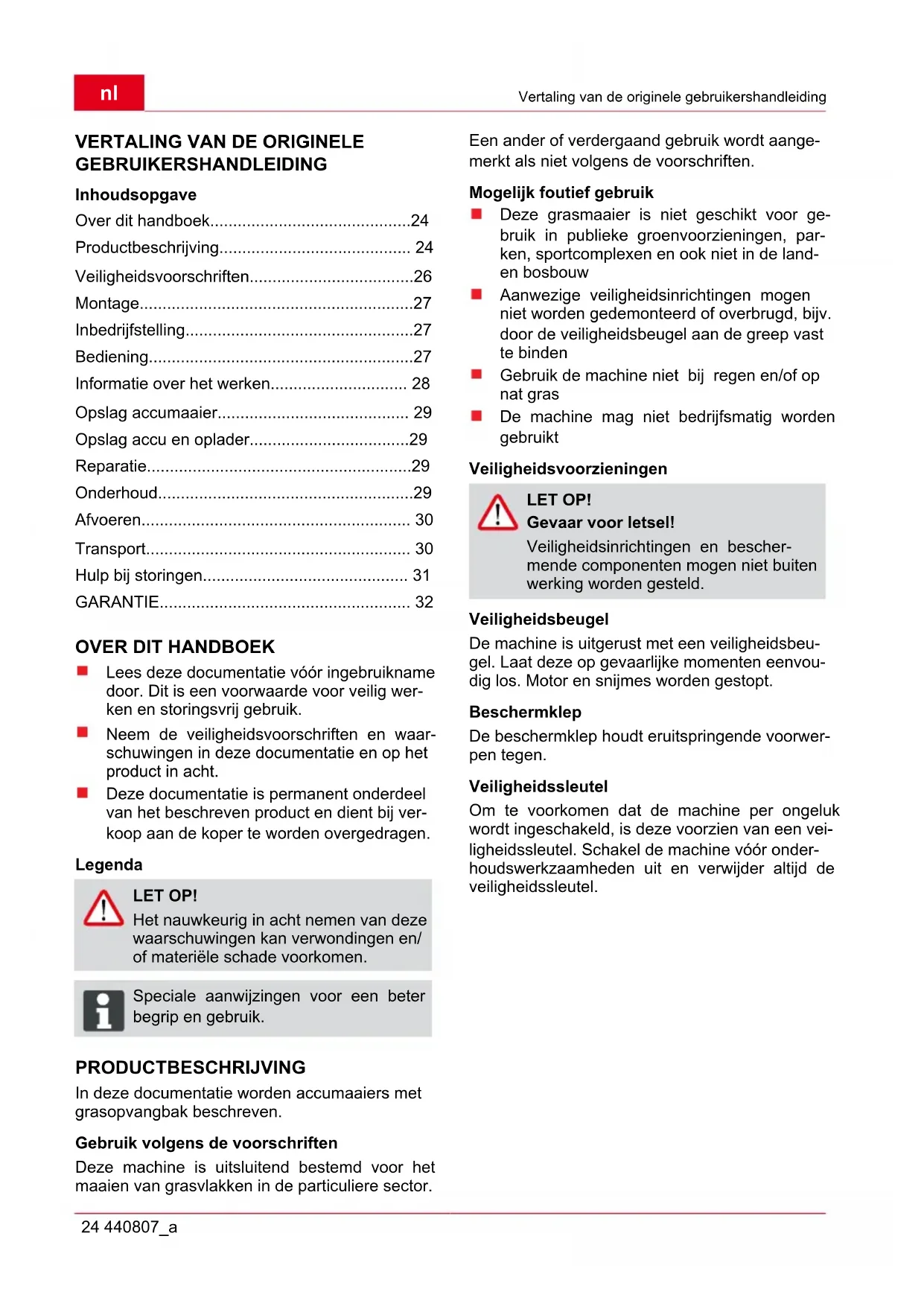

Lees deze documentatie vóór ingebruikname door. Dit is een voorwaarde voor veilig wer- ken en storingsvrij gebruik. Neem de veiligheidsvoorschriften en waar- schuwingen in deze documentatie en op het product in acht. Deze documentatie is permanent onderdeel van het beschreven product en dient bij ver- koop aan de koper te worden overgedragen. Legenda LET OP! Het nauwkeurig in acht nemen van deze waarschuwingen kan verwondingen en/ of materiële schade voorkomen. ADVICE Speciale aanwijzingen voor een beter begrip en gebruik. PRODUCTBESCHRIJVING In deze documentatie worden accumaaiers met grasopvangbak beschreven. Gebruik volgens de voorschriften Deze machine is uitsluitend bestemd voor het maaien van grasvlakken in de particuliere sector. Een ander of verdergaand gebruik wordt aange- merkt als niet volgens de voorschriften. Mogelijk foutief gebruik Deze grasmaaier is niet geschikt voor ge- bruik in publieke groenvoorzieningen, par- ken, sportcomplexen en ook niet in de land- en bosbouw Aanwezige veiligheidsinrichtingen mogen niet worden gedemonteerd of overbrugd, bijv. door de veiligheidsbeugel aan de greep vast te binden Gebruik de machine niet bij regen en/of op nat gras De machine mag niet bedrijfsmatig worden gebruikt Veiligheidsvoorzieningen LET OP! Gevaar voor letsel! Veiligheidsinrichtingen en bescher- mende componenten mogen niet buiten werking worden gesteld. Veiligheidsbeugel De machine is uitgerust met een veiligheidsbeu- gel. Laat deze op gevaarlijke momenten eenvou- dig los. Motor en snijmes worden gestopt. Beschermklep De beschermklep houdt eruitspringende voorwer- pen tegen. Veiligheidssleutel Om te voorkomen dat de machine per ongeluk wordt ingeschakeld, is deze voorzien van een vei- ligheidssleutel. Schakel de machine vóór onder- houdswerkzaamheden uit en verwijder altijd de veiligheidssleutel.Productbeschrijving 440807_a 25 Productoverzicht

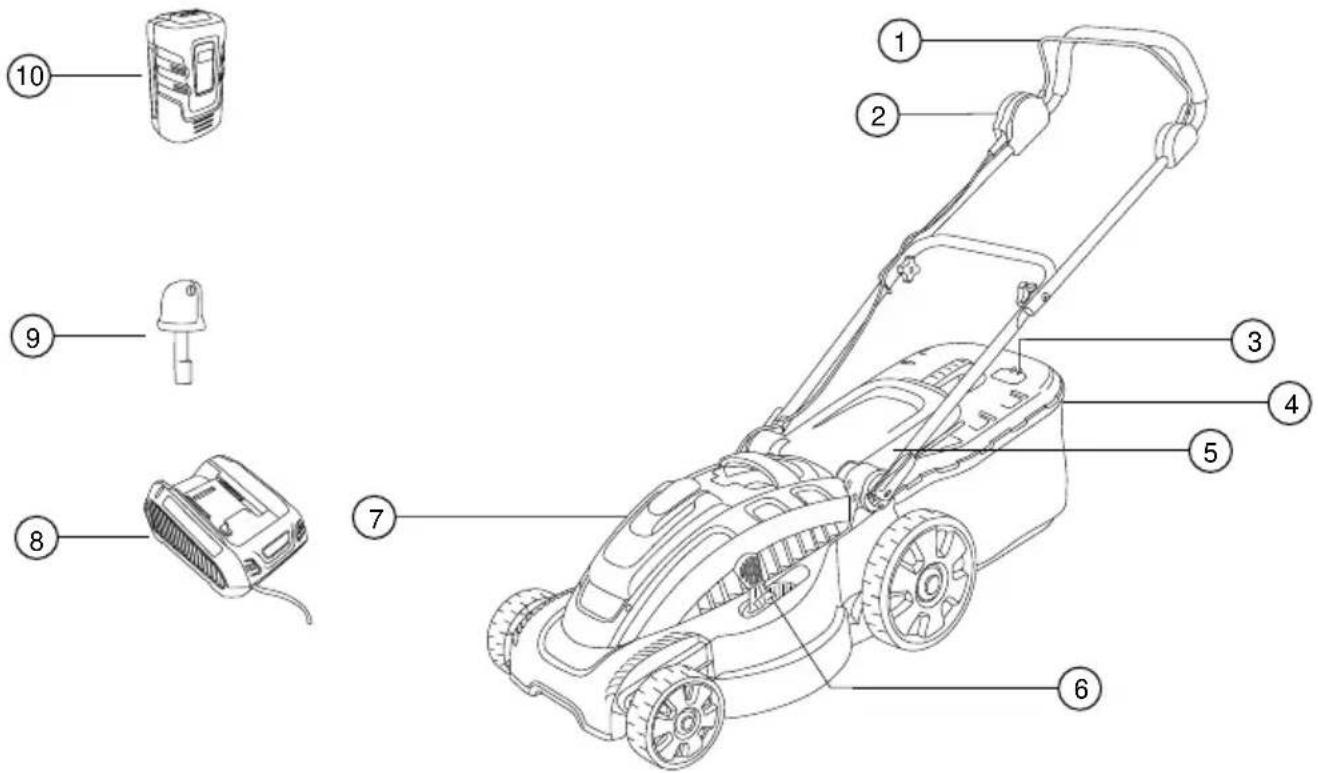

1 Veiligheidsbeugel 6 Maaihoogteverstelling 2 Start-schakelaar 7 Accuvak 3 Niveau-indicatie 8 Acculader 4 Grasopvangbak 9 Veiligheidssleutel 5 Veiligheidsklep 10 Accu Symbolen op het apparaat Let op! Ga voorzichtig te werk bij de bediening. Lees vóór inbedrijfstelling de gebruik- saanwijzing! Houd andere personen uit de buurt van de gevarenzone! Let op gevaar! Houd handen en voeten uit de buurt van het snijmechanisme! Houd afstand tot de gevarenzone. Verwijder vóór werkzaamheden aan de machine altijd de veiligheidssleutel Let op! Scherpe snijmessen! Grijp niet in het snijmechanisme.nl Veiligheidsvoorschriften 26 440807_a VEILIGHEIDSVOORSCHRIFTEN Degene die de machine bedient, of de gebruiker is verantwoordelijk voor ongevallen met andere per- sonen en hun eigendom. LET OP! Gevaar voor letsel! Veiligheidsinrichtingen en bescher- mende componenten mogen niet buiten werking worden gesteld. Elektrische veiligheid De netspanning moet overeenstemmen met de informatie over de netspanning voor het oplaadapparaat in de Technische gegevens. Gebruik geen andere netspanning. Veiligheidsinstructies accu en oplader LET OP! Let op - brand- en explosiegevaar! Gooi accu niet in open vuur Gebruik accu en oplaadapparaat al- leen op plaatsen waar deze zijn be- schermd tegen regen en natheid. Bescherm de accu tegen hitte en di- recte bestraling door de zon Sluit de accu niet kort Bescherm machine, accu en oplaadapparaat tegen vocht Gebruik uitsluitend originele accu's en opla- adapparaten van de fabrikant. Open de accu niet. Er bestaat gevaar voor kortsluiting Bij verkeerd gebruik kan er vloeistof uit de accu lopen. Vermijd contact met de vloeistof. Spoel direct af met water wanneer u er per ongeluk mee in contact komt. Wanneer de vloeistof in de ogen komt, moet een arts wor- den geconsulteerd. Veiligheidsinstructies voor de bediening VOORZICHTIG! Let op - gevaar voor verwondingen! Per ongeluk inschakelen kan leiden tot zeer ernstige verwondingen. Om dit te vermijden moet de veiligheidssleutel na het uitschakelen worden verwijderd! Verwijder de veiligheidssleutel voordat: u de machine zonder toezicht laat staan u de machine controleert, schoonmaakt of onderhoudt u de accu plaatst storingen en ongewoon trillen bij de ma- chine optreden blokkeringen worden losgemaakt verstoppingen worden verwijderd contact met vreemde voorwerpen be- staat Kinderen of andere personen die de ge- bruikshandleiding niet kennen, mogen het apparaat niet gebruiken. De plaatselijke regelgeving met betrekking tot de minimumleeftijd van de bedienende persoon in acht nemen. Het apparaat uitsluitend in technisch onberis- pelijke staat gebruiken De machine niet bedienen onder invloed van alcohol, drugs of medicatie. Controleer de machine en de accu telkens voordat u deze gebruikt op beschadigingen; laat beschadigde onderdelen vervangen Verwijder alle vreemde voorwerpen van het gras, voordat u dit gaat maaien Draag geschikte werkkleding: lange broek stevige en stroeve schoenen Let bij het werken op een zekere stand. Derden buiten de gevarenzone houden Het lichaam en de kleding van het snijdme- chanisme verwijderd houden. Werk alleen bij voldoende daglicht of kunst- matige verlichting Schuif de machine bij het maaien vooruit, loop nooit achteruit ADVICE Zoek na contact met vreemde voorwer- pen naar beschadigingen bij de gras- maaier. Ga bij ernstige beschadigingen naar een AL-KO servicestation. Trek de grasmaaier nooit naar het lichaam toe Maai niet over obstakels (bijv. takken, boom- wortels) Verwijder gemaaid gras alleen bij stilstaande motor en verwijderde veiligheidssleutel Schakel de motor uit, wanneer u een vlak oversteekt dat niet hoeft te worden gemaaidVeiligheidsvoorschriften 440807_a 27 Til of draag de machine nooit met lopende motor Laat een machine die gereed is voor gebruik niet zonder toezicht ergens staan MONTAGE Voer de montage volgens de meegeleverde mon- tagehandleiding uit. LET OP! De machine mag pas na volledige mon- tage worden gebruikt! INBEDRIJFSTELLING Accu laden (1) ADVICE De meegeleverde accu is gedeeltelijk opgeladen! De accu moet voor het eerste gebruik compleet worden opgela- den. De accu kan in elke willekeurige accu- laadconditie worden opgeladen. Het is niet slecht voor de accu als het laden wordt onderbroken. LET OP! Bij het uittrekken van de accu de ver- grendelknop aan de onderkant van de accu ingedrukt houden, zodat de accu ontgrendeld wordt.

1. De accu in de oplader schuiven (1a) en de op-

lader op het stroomnetwerk aansluiten (1b). Het laadproces begint met het knipperen van de groene lichtdiode (LED).

2. De accu is helemaal opgeladen, wanneer de

LED van de oplader constant groen brandt.

3. Trek de stekker los van het stroomnetwerk

4. Accu uit de lader trekken. (1a)

Groene LED brandt: accu 100% - 50% opgeladen Groene LED knippert: accu 50% - 25% opgeladen LED brandt rood: er bevindt zich geen accu in de oplader ADVICE Het temperatuurbereik voor het laden moet tussen 0 °C en +40 °C liggen. De laadtijd bij volledige oplading be- draagt max. 2 uur. Als de laadtijd van de accu aanzienlijk korter is, ondanks dat deze volledig opgeladen moet worden, dan is de accu opgebruikt en moet wor- den vervangen door een nieuwe origi- nele accu. Accu plaatsen (2-5)

1. Druk op het accudeksel op de machine, om

2. Verwijder bij de machine de veiligheidssleutel

3. Schuif de accu met lichte druk tot de aanslag

in het accuvak tot de contactbus op de accu stevig op de contactstekker van de machine zit (4).

4. De veiligheidssleutel weer insteken en

5. Druk een keer op het accudeksel om dit te

sluiten (5). BEDIENING Maaihoogte verstellen (6) LET OP! Let op - gevaar voor verwondingen! Verstel de maaihoogte alleen bij uitge- schakelde motor en stilstaand snijmes!

1. Druk om te ontgrendelen de hendel opzij en

houd deze vast (4). Schuif voor kort gras de hendel in de richting van het voorwiel. Min. stand 1: 3

Schuif voor langer gras de hendel in de richting van het achterwiel. Max. stand 6: 7 cm

2. Laat de hendel los en schuif deze licht naar

voor of achter tot deze in de gewenste stand vastklikt. Grasopvangbak aanbrengen (7) LET OP! Let op - gevaar voor verwondingen! Verwijder of bevestig de grasopvangbak alleen bij uitgeschakelde motor en stils- taand snijmes.nl Bediening 28 440807_a

1. Til de veiligheidsklep op en hang de gra-

sopvangbak in de houders.(7a-b). Niveau-indicatie (8) De niveau-indicatie wordt door de luchtstroom bij het maaien naar boven gedrukt (8a). Als de gra- sopvangbak vol is, ligt de niveau-indicatie tegen de bak (8b). De grasopvangbak moet worden leeggemaakt. Grasopvangbak leegmaken (9)

1. Til de veiligheidsklep op.

2. Haak de grasopvangbak uit en neem deze

naar achter toe weg.

3. Maak de grasopvangbak leeg.

4. Til de veiligheidsklep op en hang de gra-

sopvangbak weer in de houders. (7) De motor starten (10) ADVICE De motor van deze gazonmaaier ac- celereert na het starten van de motor aanvankelijk niet tot het volledige me- stoerental. Pas wanneer u met het apparaat op het gras rijdt dat gemaaid moet worden, herkent de gazonmaaier dit, accelereert de motor tot het maximale mestoerental en blijft dan ook op maximale snelheid draaien. Deze hoorbare toename van het geluids- niveau van de motor is volledig normaal en betekent dat de gazonmaaier met op- timaal mestoerental snijdt. Start de grasmaaier alleen op een vlakke onder- grond, niet in hoog gras. De ondergrond moet vrij zijn van vreemde voorwerpen als bijv. stenen. Til of kantel de grasmaaier niet om te starten.

1. De veiligheidssleutel weer insteken en

2. Houd de startknop van de schakelaar inge-

3. Trek de veiligheidsbeugel tegen de greep en

houd deze daar vast (10b).

4. Laat de startknop los.

De acculaadconditie tijdens het gazonmaaien controleren (12)

1. Motor uitschakelen (11).

2. Accuvak openen (2).

3. Testknop op de accu indrukken: Als de LED

groen brandt, is de accu nog krachtig en kunt u verder maaien. Als de LED rood brandt, is de accu leeg en moet deze worden opgeladen (12). Motor uitschakelen (11)

1. Laat de veiligheidsbeugel los.

2. Wacht tot het snijmes stil staat.

3. Verwijder de veiligheidssleutel bij de machine

ADVICE Neem goed nota van de plaatselijke voorschriften voor het gebruik van gras- maaiers. Vreemde voorwerpen uit het werkgebied ver- wijderen Derden buiten de gevarenzone houden Maai alleen bij goede zichtomstandigheden Duw de machine alleen in looptempo Maai alleen met een scherp snijmes Maai niet over obstakels (bijv. takken, boom- wortels) Maai bij hellingen altijd dwars t.o.v. de helling. Gebruik de grasmaaier niet bergop- of ber- gafwaarts en op hellingen met een schuinte van meer dan 20 ° Wees op hellingen heel voorzichtig bij het ve- randeren van werkrichting De gebruiksduur van de accumaaier is afhan- kelijk van de toestand van de accu, de ho- edanigheid van het gras en de instelling van de maaihoogte. Vaak in- en uitschakelen ver- mindert eveneens de gebruiksduur # Een optimale gebruiksduur wordt bereikt door vaak maaien van het gras en zodoende kort gehouden gras Gebruiksduur bij een acculading van 100% in m² per accu maaien van 6 cm naar 4 cm: tot max. 300 m² bij verzorgd, droog gazon; dun gras maaien van 8 cm naar 4 cm: tot max. 200 m² bij normaal gras maaien van 8 cm naar 4 cm: tot max. 150 m² bij dicht gras Tips bij het maaien Maaihoogte gelijkblijvend 3–5 cm, maai niet meer dan de helft van de grashoogte afOpslag accumaaier 440807_a 29 Geen overbelasting van de grasmaaier! Als het motortoerental door lang, zwaar gras merkbaar daalt, vergroot dan de maaihoogte en maai meerdere keren Wind en zon kunnen het gazon na het maaien uitdrogen, maai daarom laat in de namiddag OPSLAG ACCUMAAIER ADVICE Klap voor een plaatsbesparende opslag de bovengreep in elkaar Berg de machine altijd op met uitgebouwde accu en verwijderde veiligheidssleutel Berg de machine droog en ontoegankelijk voor kinderen en onbevoegde personen op

OPSLAG ACCU EN OPLADER

VOORZICHTIG! Gevaar op brand en explosies! De motor niet voor open vuur of warmte- bronnen opslaan. ADVICE De accu is door een voedingsspanning beschermd tegen overladen en kan zo- doende enige tijd aangesloten blijven op het elektriciteitsnet. ADVICE De optimale opslagtemperatuur van de accu ligt tussen 0 °C en 25 °C. Bewaar de accu op een droge, vorstvrije plek bij een omgevingstemperatuur tussen 0 °C en +25 °C met een laadtoestand van ca. 40 - 60% Laad na een opslagduur van 3 maanden de accu ca. 2 uur bij Bewaar de accu niet in de buurt van metalen of zuurhoudende voorwerpen - gevaar voor kortsluiting! REPARATIE Reparatiewerkzaamheden mogen alleen worden uitgevoerd door AL-KO servicestati- ons of geautoriseerde gespecialiseerde bed- rijven Om onbalans te vermijden mogen het snijge- reedschap en de bevestigingsschroef alleen als set worden vervangen ONDERHOUD LET OP! Let op - gevaar voor verwondingen! Verwijder vóór alle onderhouds- en servicewerkzaamheden altijd de veilig- heidssleutel! Draag bij onderhouds- en servicewerk- zaamheden aan het snijmes altijd werk- handschoenen! Niet uitgebalanceerde snijmessen leiden tot sterke trillingen en beschadigen de maaier. Controleer de grasopvangvoorziening regel- matig op functie en slijtage Maak na het maaien de machine grondig schoon met een handveger of doek. Niet ver- wijderde vervuilingen aan de onderkant van de machine kunnen de functie belemmeren Spuit de machine niet af met water! Binnend- ringend water kan de schakelaar evenals de accu en de elektromotor vernietigen Controleer snijmessen regelmatig op be- schadigingen. Laat botte of beschadigde sni- jmessen alleen bij een AL-KO servicestation of een geautoriseerd gespecialiseerd bed- rijf slijpen / vernieuwen. Nageslepen snijmes- sen moeten uitgebalanceerd zijn Aanhaalmo- ment van de messchroef 15 Nm +5 U dient er zorg voor te dragen dat alle moe- ren, bouten en schroeven goed vastgedraaid zijn en het apparaat zich in een veilige bedri- jfstoestand bevindt. De motor dient afgekoeld te worden alvorens het apparaat in een gesloten ruimte wordt ge- parkeerd. LET OP! Mes en motoras mogen bij beschadiging niet worden uitgelijnd! Controle door een vakman is noodzakelijk: nadat u op een obstakel bent gereden bij een blokkade van de motor bij verbogen snijmes bij verbogen motoras bij beschadigde, uitgelopen accunl Afvoeren 30 440807_a AFVOEREN Gebruikte apparaten, batterijen of accu´s niet afvoeren via de vuilnisop- haaldienst! Verpakking, apparaat en accessoires zijn gemaakt van recyclebare materialen en moeten ook als zodanig worden afgevo- erd. Voer accu's alleen in ontladen toestand af De gebruiker is verplicht om batterijen en accu's terug te geven. Deze kunnen op de verkooppunten gratis worden afgegeven. Voor de afvoer bestaan de volgende mogeli- jkheden: door de speciaalzaak een inleverstation met het CCR-logo TRANSPORT LET OP! Het vermogen van de meegeleverde accu bedraagt meer dan 100 Wh! Neem de volgende transportrichtlijnen in acht! De inbegrepen Li-ion accu is onderworpen aan de vereisten van de wetgeving inzake gevaarlijke go- ederen. De accu kan door de particuliere gebrui- ker zonder verdere voorwaarden op de weg wor- den getransporteerd. Transporteer de accu en- kel, wanneer deze onbeschadigd is. Daarbij moet de accu tegen aanraking met andere voorwer- pen, kortsluiting en onbedoeld wegglijden bevei- ligd zijn. Bij versturen door derden (bijv. door go- ederentransport of luchttransport) moeten spe- ciale vereisten wat betreft verpakking en marke- ring in acht worden genomen. In dit geval moet bij de voorbereiding van de zen- ding een beroep worden gedaan op een specialist inzake gevaarlijke goederen. Verstuur accu's en- kel wanneer de behuizing onbeschadigd is. Dek open contacten af en verpak de accu zo dat deze zich in de verpakking niet meer kan bewegen. Neem ook eventuele verdere nationale voor- schriften in acht.Hulp bij storingen 440807_a 31

LET OP! Draag bij alle onderhouds- en servicewerkzaamheden werkhandschoenen! Storing tijdensgebruik Mogelijke oorzaak Oplossing Veiligheidssleutel niet ingestoken Veiligheidssleutel insteken Besturingskabel of schakelaar de- fect Pas op! Gebruik apparaat niet! AL-KO servicestation opzoeken Accu ontbreekt of zit niet goed Accu correct plaatsen motor loopt niet Snijmes geblokkeerd Pas op! Voer zonder hand- schoenen geen onderhoudswerk- zaamheden aan het mes uit! Mes ontdoen van storing Grasmaaier op kort gras star- ten Accu leeg Accu laden Mes bot Mes bij AL-KO servicestation la- ten slijpen Motorvermogen wordt min- der Teveel gras in uitwerpopening Gras verwijderen, veiligheidsklep schoonmaken Mes bot Mes bij AL-KO servicestation la- ten slijpen Motor blijft tijdens het maaien stil staan Overbelasting van de motor Accumaaier uitschakelen, op vlakke ondergrond of kort gras zetten en opnieuw starten Gras vochtig Gras laten drogen Grasopvangbak verstopt Rooster van grasopvangbak schoonmaken Teveel gras in uitwerpkanaal of behuizing Uitwerpkanaal / behuizing schoonmaken Maaihoogte corri- geren Grasopvangbak wordt niet voldoende gevuld Snijmes bot Mes bij AL-KO servicestation la- ten slijpen Maaihoogte te gering Maaihoogte hoger instellenAccu-gebruiksduur wordt du- idelijk minder Gras te hoog of te vochtig Voorwaarden verbeteren: laten drogen, maaihoogte hoger instel- lennl Hulp bij storingen 32 440807_a Storing tijdensgebruik Mogelijke oorzaak Oplossing Maaisnelheid te hoog Maaisnelheid verlagen Uitwer- pkanaal / behuizing schoonma- ken, het snijmes moet vrij kunnen draaien Maaien met volle grasopvangbak Grasopvangbak leegmaken en uitwerpkanaal schoonmaken Levensduur van de accu opge- bruikt Accu vervangen. Uitsluitend origi- nele toebehoren van de fabrikant gebruiken Laadstekker of contactbus vuil AL-KO servicestation opzoekenAccu kan niet worden gela- den Accu of oplaadapparaat defect Reserveonderdelen volgens on- derdelenkaart bestellen ADVICE Neem contact op met onze klantenservice bij storingen die niet in deze tabel staan vermeld of die u niet zelf kunt oplossen. GARANTIE Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantie- termijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht. Onze garantietoezegging geldt enkel bij: correcte behandeling van het apparaat inachtneming van de bedieningshandleiding gebruik van originele reserveonderdelen De garantie vervalt bij: pogingen tot reparatie van het apparaat technische wijzigingen aan het apparaat gebruik dat niet in overeenstemming is met de bestemming Uitgesloten van de garantie zijn: lakschade die is veroorzaakt door normale slijtage slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering [xxx xxx (x)] De garantieperiode begint op de aankoop door de eerste eindgebruiker. Bepalend is de datum van het ontvangstbewijs. Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur o f de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.Traduction du mode d‘emploi original 440807_a 33

2. Wacht tot het snijmes stil staat.

3. Verwijder de veiligheidssleutel bij de machine
