NÁVOD K OBSLUZE 38.4 Li Comfort BOSCH

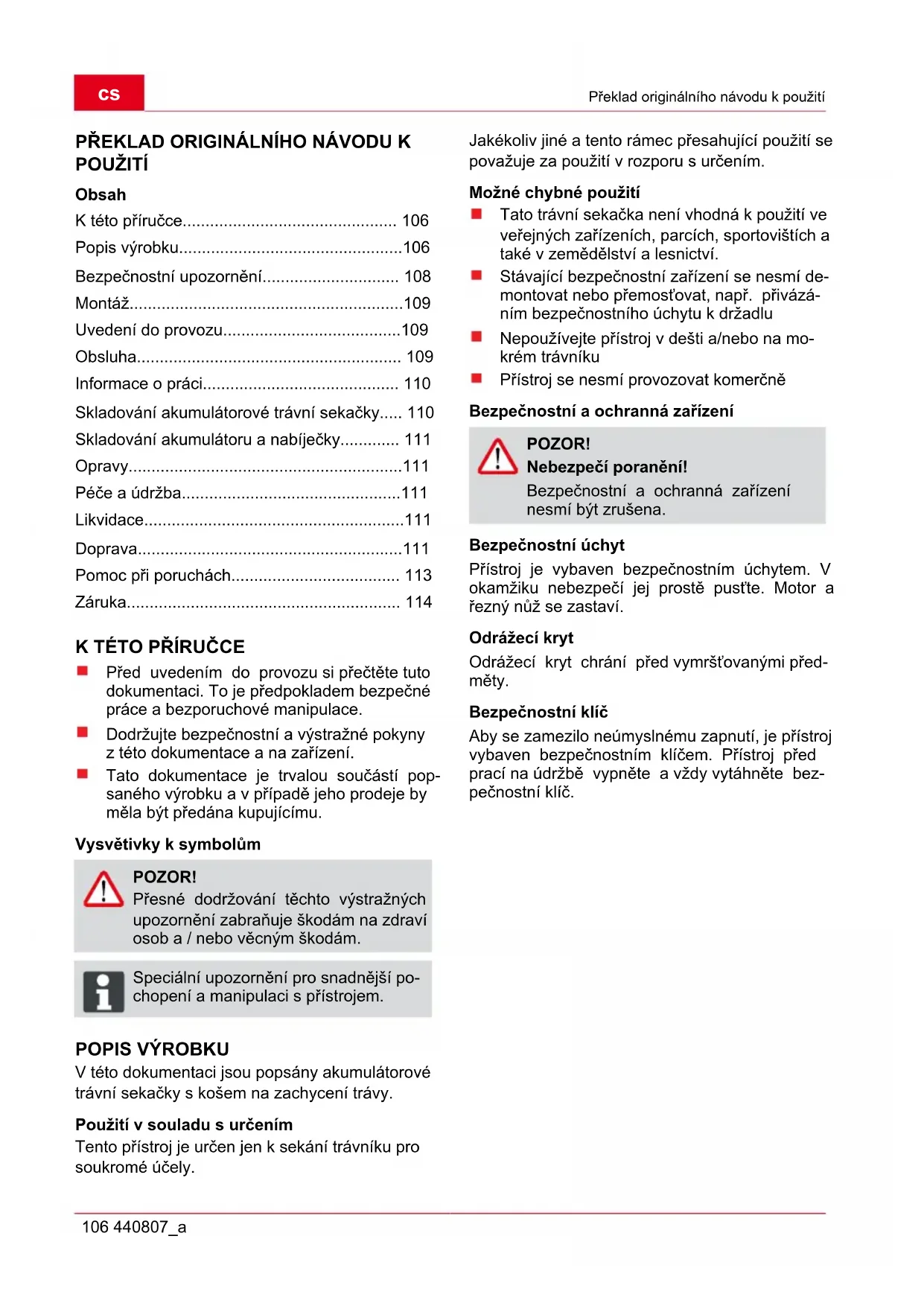

CS Překlad originálního návodu k použití......106

K této příručce.... 106

Popis výrobku....106

Bezpečnostní upozornění.... 108

Montáž....109

Uvedení do provozu....109

Obsluha.... 109

Informace o práci.... 110

Skladování akumulátorové trávní sekačky..... 110

Skladování akumulátoru a nabíječky...... 111

Opravy....111

Péče a údržba....111

Likvidace....111

Doprava....111

Pomoc při poruchách.... 113

Záruka.... 114

K TÉTO PŘÍRUČCE

Před uvedením do provozu si přečtěte tuto dokumentaci. To je předpokladem bezpečné práce a bezporuchové manipulace.
Dodržujte bezpečnostní a výstražné pokyny z této dokumentace a na zařízení.
Tato dokumentace je trvalou součástí popsaného výrobku a v případě jeho prodeje by měla být předána kupujícímu.

Vysvětivky k symbolům

POZOR!

Přesné dodržování těchto výstražných upozornění zabraňuje škodám na zdraví osob a / nebo věcným škodám.

Speciální upozornění pro snadnější po- chopení a manipulaci s přístrojem.

POPIS VÝROBKU

V této dokumentaci jsou popsány akumulátorové trávní sekačky s košem na zachycení trávy.

Použití v souladu s určením

Tento přístroj je určen jen k sekání trávníku pro soukromé účely.

Jakékoliv jiné a tento rámec přesahující použití se považuje za použití v rozporu s určením.

Možné chybné použití

Tato trávní sekačka není vhodná k použití ve veřejných zařízeních, parcích, sportovištích a také v zemědělství a lesnictví.
Stávající bezpečnostní zařízení se nesmí demontovat nebo přemošťovat, např. přivázáním bezpečnostního úchytu k držadlu
Nepoužívejte přístroj v dešti a/nebo na mo- krém trávníku
Přístroj se nesmí provozovat komerčně

Bezpečnostní a ochranná zařízení

POZOR!

Nebezpečí poranění!

Bezpečnostní a ochranná zařízení nesmí být zrušena.

Bezpečnostní úchyt

Přístroj je vybaven bezpečnostním úchytem. V okamžiku nebezpečí jej prostě pust'te. Motor a řezný nůž se zastaví.

Odrážecí kryt

Odrážecí kryt chrání před vymršťovanými předměty.

Bezpečnostní klíč

Aby se zamezilo neúmyslnému zapnutí, je přístroj vybaven bezpečnostním klíčem. Přístroj před prací na údržbě vypněte a vždy vytáhněte bezpečnostní klíč.

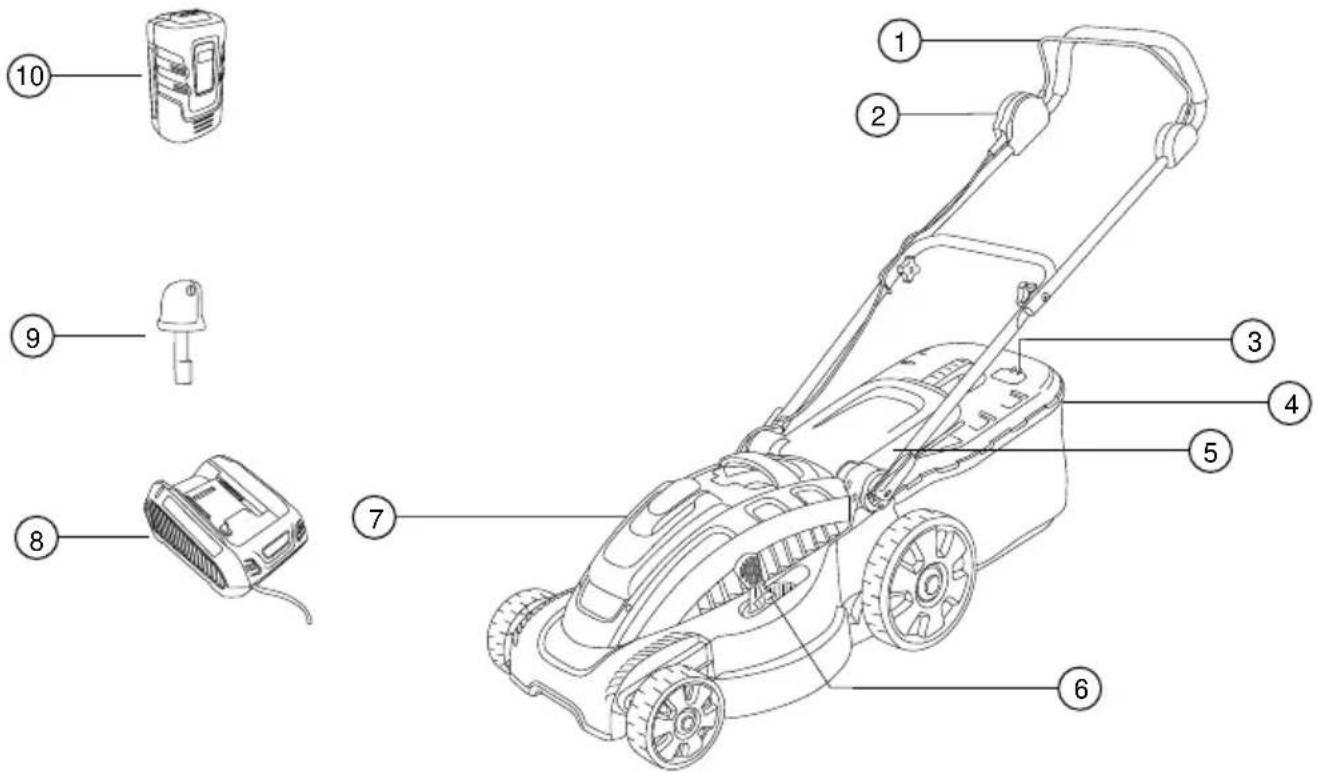

Přehled výrobku

1 Bezpečnostní úchyt 7 Nastavení výšky sekání
2 Zapínač 8 Přihrádka na akumulá-	tor
3 Nastavení držadla 9 Dobíječka akumulátoru
4 Zobrazení naplnění 10 Bezpečnostní klíč
5 Koš na zachycení trávy 11 Akumulátor
6 Nárazová klapka

Pozor! Obzvláštní opatrnost při manipulaci.

Před uvedením do provozu si přečtěte návod na použití!

Třetí osoby se nesmí zdržovat v nebezpečném úseku!

Pozor nebezpečí! Ruce a nohy musí být mimo dosah sekacího mechanismu!

Udržujte odstup od nebezpečného úseku.

Před prací na přístroji vždy vytáhněte bezpečnostní klíč.

Pozor! Ostré řezné nože!

Nesahejte do sekacího mechanismu.

BEZPEČNOSTNÍ UPOZORNĚNÍ

Řidič stroje nebo uživatel je odpovědný za nehody s jinými osobami a jejich majetkem.

POZOR!

Nebezpečí poranění!

Bezpečnostní a ochranná zařízení nesmí být zrušena.

Elektrická bezpečnost

Sít'ové napětí se musí shodovat s údaji sít'ového napětí pro nabíječku v technických údajích, nepoužívejte jiné sít'ové napětí.

Bezpečnostní upozornění pro akumulátor a nabíječku

POZOR!

Pozor - nebezpečí požáru a výbuchu!

■ Neodhazujte akumulátor do otevřeného plamene
Používejte akumulátor a nabíječku jen v prostorách, kde jsou chráněny před deštěm a mokrem.
- Chraňte akumulátor před žárem a přímým slunečním svitem

Nespojujte akumulátor nakrátko
- Chraňte přístroj, akumulátor a nabíječku před vlhkostí
Používejte jen originální akumulátory a nabíječky od výrobce.
Akumulátor neotvírejte. Hrozí nebezpečí zkratu
V případě chybného použití může z akumulátoru vytéct kapalina. Zabraňte kontaktu s kapalinou. V případě náhodného kontaktu opláchněte vodou. Pokud se kapalina dostane do očí, vyhledejte lékaře.

Bezpečnostní upozornění pro obsluhu

UPOZORNĚNÍ!

Pozor - nebezpečí poranění!

Neúmyslným zapnutím může dojít k ne- jzávažnějším poraněním. Aby se tomu zabránilo, je nutné po vypnutí vytáhnout bezpečnostní klíč!

Vytáhněte bezpečnostní klíč před:
■ ponecháním přístroje bez dozoru
kontrolou, čištěním nebo údržbou přístroje
vložením akumulátoru
výskytem poruch a neobvyklé vibrate na přístroji
■ uvolněním zablokování
odstraněním ucpání
■ kontaktem s cizími tělesy

Děti a osoby, které nejsou seznámeny s návodem k obsluze, nesmějí zařízení používat.
Dodržujte místní ustanovení týkající se minimálního věku osob obsluhy přístroje.
Přístroj používejte pouze v technicky bezvadném stavu
Zařízení neobsluhujte pod vlivem alkoholu, drog nebo léků.
Před každým použitím zkontrolujte přístroj a akumulátor, zda nejsou poškozeny, a poškozené díly nechejte vyměnit
Před sekáním odstraňte ze sekané plochy všechna cizí tělesa
Noste pracovní oděv vhodný pro tento účel:
dlouhé kalhoty
pevnou a protiskluznou obuv
Při práci dbejte na bezpečný postoj.
V ohrožené oblasti se nesmí zdržovat cizí osoby.
Tělo a oblečení udržujte mimo dosah řezného mechanismu.
Pracujte jen za dostatečného denního světla nebo umělého osvětlení.
Při sekání posouvejte přístroj dopředu, nikdy necouvejte

Vyhledejte po kontaktu s cizími tělesy na trávní sekačce poškozená místa. Při poškození s těžkými následky vyhledejte servisní středisko firmy AL-KO.

Trávní sekačku nikdy nepřibližujte k tělu
Nesekejte přes překážky (např. větve, kořeny).
■ Posekaný materiál odebírejte, jen když motor stojí a bezpečnostní klíč je vytažen
■ Motor vypněte, jestliže je nutné přejet přes plochu, kterou nebudete sekat

Přístroj nikdy nezvedejte nebo nepřenášejte, jestliže motor běží
Přístroj připravený k provozu nenechávejte bez dozoru

MONTÁŽ

Provedte sestavení podle přiloženého montážního návodu.

POZOR!

Přístroj se smí provozovat, až když je kompletně smontován!

UVEDENÍ DO PROVOZU

Nabíjení akumulátoru (1)

Dodaný akumulátor je částečně nabitý! Před prvním použitím akumulátor úplně nabijte.

Akumulátor je možné skladovat v jakémkoli stavu nabití. Přerušení nabíjení akumulátor nepoškozuje.

POZOR!

Při vytahování akumulátoru podržte stisknuté pojistné tlačítko na spodní straně akumulátoru, čímž akumulátor odjistíte.

1. Zasuňte akumulátor do nabíječky (1a) a připojte ji k síti (1b). Proces nabíjení začne, jakmile zelená dioda (LED) bliká.
2. Pokud LED na nabíječce trvale zeleně svítí, je akumulátor plně nabitý.
3. Vytáhněte zástrčku ze sítě (1b).
4. Vytáhněte baterii z nabíječky. (1a)

zelená LED svítí: akumulátor plně nabitý na 100–50 %

LED svítí červeně: akumulátor vložen do nabíječky

Teplota by se měla při nabíjení pohybo- vat v rozsahu 0 °C až +40 °C.

Doba nabíjení při plném nabití činí max. 2 hodiny. Jestliže se doba provozu akumulátoru navzdory plnému nabití podstatně zkrátí, je akumulátor opotřebovaný a musí se vyměnit za nový originální akumulátor.

Vložení akumulátoru (2-5)

1. Zatlačte na víko pro akumulátor na přístroji, aby se otevřelo.(2)
2. Na přístroji vytáhněte bezpečnostní klíč.(3a)
3. Lehkým tlakem zasuňte akumulátor do přihrádky až na doraz tak, aby kontaktní zdířka na akumulátoru pevně přilehla ke kontaktnímu konektoru přístroje (4).
4. Znovu zasuňte klíč do spínače a otočte jím (3b).
5. Jednou zatlačte na víko akumulátoru, aby se zavřelo (5).

OBSLUHA

Nastavení výšky sekání (6)

POZOR!

Pozor - nebezpečí poranění!

Výšku sekání nastavujte jen za vypnutého motoru a stojícího řezného nože!

1. Sklopte páku k odjištění stranou a podržte (4).

V případě nízkého trávníku posuňte páku směrem k přednímu kolu, min. stupeň 1: 3 cm
V vyššího nízkého trávníku posuňte páku směrem k zadnímu kolu, max. stupeň 6: 7 cm

1. Páku uvolněte a lehce posuňte dopředu nebo dozadu, až zapadne do požadovaného stupně.

Upevnění koše na zachycení trávy (7)

POZOR!

Pozor - nebezpečí poranění!

Koš na zachycení trávy odebírejte a nasazujte jen za vypnutého motoru a stojícího řezného nože.

1. Nadzvedněte nárazovou klapku a koš na zachycení trávy zavěste do držáků.(7a-b)

Ukazatel naplnění (8)

Ukazatel naplnění je při sekání tlačen proudem vzduchu nahoru (8a). Až je koš na zachycení trávy plný, přiléhá ukazatel naplnění ke koši (8b). Koš na zachycení trávy se musí vyprázdnit.

Vyprázdnění koše na zachycení trávy (9)

1. Nadzvedněte nárazovou klapku.

2. Koš na zachycení trávy vyvěste a odeberte směrem dozadu.

3. Koš na zachycení trávy vyprázdněte.

4. Nadzvedněte nárazovou klapku a koš na zachycení trávy zavěste zpátky do držáků. (7)

Zapnutí motoru (10)

Motor této sekačky se po nastartování motoru nejprve nevytočí na plné otáčky nože.

Až poté, co vyjedete na trávník k posekání, sekačka tuto situaci rozpozná a vytočí motor na maximální otáčky nože a na nich následně také zůstane.

Toto slyšitelné zvýšení hladiny hluku motoru je zcela normální a znamená, že sekačka seká při optimálních otáčkách nože.

Spouštějte trávní sekačku jen na rovném podkladu, ne na vysoké trávě. Na podkladu se nesmí vyskytovat cizí tělesa, jako např. kameny. Trávní sekačku pro spuštění nezvedejte nebo neklopte.

1. Znovu zasuňte klíč do spínače a otočte jím (3b).
2. Startovací tlačitko spínače podržte stisknuté (10a).
3. Přitáhněte bezpečnostní úchyt k držadlu a podržte (10b).
4. Startovací tlačítko uvolněte.

Během sekání kontrolujte stav nabití akumulátoru (12)

1. Vypnutí motoru (11).
2. Otevřete přihrádku akumulátoru (2).
3. Stiskněte tlačítko testu akumulátoru: Pokud svítí LED zeleně, je akumulátor ještě funkční a Vy můžete pokračovat v sekání. Pokud LED svítí červeně, je akumulátor vybitý a je potřeba jej nabít (12).

Vypnutí motoru (11)

1. Uvolněte bezpečnostní prvek.
2. Vyčkejte, než se řezný nůž zastaví.
3. Vytáhněte bezpečnostní klíč z přístroje (3a).

INFORMACE O PRÁCI

Dodržujte místní předpisy o provozování trávních sekaček.

Odstraňte cizí tělesa z pracovní oblasti.
V ohrožené oblasti se nesmí zdržovat cizí osoby.
Sekejte pouze za dobré viditelnosti

Přístroj veďte pouze krokem.
Sekejte pouze s ostrými žacími noži
Nesekejte přes překážky (např. větve, kořeny).
Při sekání svahu vždy sekejte napříč ke svahu. Nepoužívejte trávní sekačku směrem svahem nahoru nebo svahem dolů a na svazích se sklonem nad 20°
Dbejte zvýšené pozornosti při změně směru sekání ve svahu.
Provozní doba akumulátoru trávní sekačky závisí na stavu akumulátoru, vlastnostech trávníku a nastavení výšky sekání. Častým zapínáním a vypínáním se se provozní doba rovněž snižuje.
Optimální provozní doby dosáhnete častým sekáním trávníku a tedy udržováním krát-kého trávníku

Provozní doba při 100% nabití akumulátoru v m² ne akumulátoru

• Řez z 6 cm na 4 cm: až 300 m² na ošetřovaném, suchém trávníku; s tenkou trávou
• Řez z 8 cm na 4 cm: až 200 m² s běžnou trávou
• Řez z 8 cm na 4 cm: až 150 m² s hustou trávou

Tipy pro sekání

Aby sekačka zabírala jen málo místa, sklopte horní držadlo.

Přístroj skladujte vždy s vyjmutým akumulá-torem a vytaženým bezpečnostním klíčem
Skladujte přístroj v suchu a nepřístupný pro děti a nepovolené osoby

SKLADOVÁNÍ AKUMULÁTORU A NABÍJEČKY

UPOZORNĚNÍ!

Hrozí nebezpečí požáru nebo výbu-chu!

Zařízení neukládejte v blízkosti otevřeného ohně nebo zdrojů tepla.

Akumulátor je napájecím napětím chráněn před přebitím a může proto zůstat po určitou dobu připojený k elektrické síti.

Optimální skladovací teplota akumulátoru je 0 °C až 25 °C.

Skladujte akumulátor na suchém místě nevystaveném mrazu za okolní teploty 0 °C až +25 °C ve stavu nabití zhruba 40 - 60%
Po 3 měsících skladování dobijte akumulátor po zhruba 2 hodiny
Neskladujte akumulátor v blízkosti kovových nebo kyseliny obsahujících předmětů - nebezpečí zkratu!

OPRAVY

Práce na opravách smí vykonávat jen servisní střediska firmy AL-KO nebo autorizované odborné provozovny
Aby se zabránilo nevyváženosti, smí se řezný nástroj a upevňovací šroub vyměňovat jen v sadě

PÉČE A ÚDRŽBA

POZOR!

Pozor - nebezpečí poranění!

Před prací na údržbě a ošetřování vždy vytáhněte bezpečnostní klíč!

Před prací na údržbě a ošetřování řezného nože noste vždy pracovní rukavice!

Nevyvážené řezné nože vyvolávají silné vibrace a poškozují sekačku.

Pravidelně kontrolujte funkci a opotřebení zařízení k zachytávání trávy
Po sekání trávy přístroj důkladně vyčistěte ručním smetáčkem nebo utěrkou. Neodstraněné nečistoty na spodní straně přístroje mohou negativně ovlivnit funkci
Přístroj neostřikujte vodou! Průnikem vody se může zničit spínač i akumulátor a elektromotor

• Řezný nůž pravidelně kontrolujte, zda není poškozen. Tupé nebo poškozené řezné nože nechejte naostřit / vyměnit jen servisním střediskem firmy AL-KO nebo autorizovanou odbornou provozovnou. Dobroušené řezné nože je nutné vyvážit Utahovací moment šroubu nože 15 Nm +5
  Postarejte se o to, aby byly všechny ma- tice, čepy a šrouby pevně dotažené a aby byl přístroj v bezpečném provozním stavu.
  Před odstavením přístroje do uzavřeného prostoru nechte zchladnout motor.

POZOR!

Nože a hřídel motoru se nesmí při poškození rovnat!

Odborná kontrola je potřebná:

po najetí na překážku
při zablokování motoru
■ při zohnutí řezného nože
■ při zohnutí hřídele motoru
při poškození, vytečení akumulátoru

LIKVIDACE

Vysloužilé prístroje, baterie nebo akumulátory nelikvidujte s domovním odpadem!

Obal, přístroj a příslušenství jsou vyro-beny z recyklovatelného amteriálu a likvi-dují se odpovídajícím způsobem.

Akumulátory likvidujte jen ve vybitém stavu
Povinností uživatele je odevzdat baterie a akumulátory zpět. Lze je zdarma odevzdat v prodejnách.

K likvidaci jsou následující možnosti:

■ prostřednictvím odborné prodejny
■ prostřednictvím sběrného střediska označeného znakem CCR

DOPRAVA

POZOR!

Výkon dodaného akumulátoru činí více než 100 Wh!

Dodržujte prosím následující pokyny pro přepravu!

Přiložený lithium-ionotový akumulátor podléhá zákonom o nebezpečných nákladech. Soukromí uživatelé smí akumulátor transportovat po silnicích bez dalších povinností. Přepravujte akumu-

látor pouze v případě, že není poškozený. Aku- mulátor musí být během přepravy zajištěn tak, aby nepřišel do styku s ostatními předměty, proti zkratu a nesamovolnému posunutí. Při zasílání prostřednictvím třetích stran (např. spedice nebo letecká přeprava) dodržujte zvláštní ustanovení a značení uvedená na obalu.

V takovém případě je nutné přípravu transportu konzultovat s odborníkem na nebezpečné náklady. Zasílejte pouze akumulátory, jejichž plášť není poškozený. Obnažené kontakty přelepe a zabalte akumulátor tak, aby se v obalu nemohl pohybovat.

Dodržujte případné dalších předpisy dané země.

POMOC PŘI PORUCHÁCH

POZOR!

Při všech pracích na údržbě a ošetřování noste rukavice!

Porucha pri provozu Možná	příčina Řešení
Motor neběží	Bezpečnostní klíč není zasunutý Zasuňte bezpečnostní klíč
	Řídící kabel nebo spínač defektní Pozor! Přístroj neprovozujte! Vyh-ledejte servisní středisko AL-KO
	Akumulátor chybí nebo není správně vložen	Vložte akumulátor správně
	Řezný nůž zablokovaný Pozor! Bez rukavic neprovádějtepráce na údržbě nože!Odstraňte z nože zábranuSpust’te sekačku na nízkém trávníku
Výkon motoru klesá	Akumulátor prázdný Nabijte akumulátor
	Nůž tupý Nechejte nůž naostřit v servisnímstředisku AL-KO
	Ve výhozu příliš mnoho trávy Trávu odstraňte, vyčistěte nára-zovou klapku
Motor se během sekání zas-taví	Nůž tupý Nechejte nůž naostřit v servisnímstředisku AL-KO
	Přetížení motoru Akumulátorovou trávní sekačkuvypněte, postavte ji na rovný pod-klad nebo nízkou trávu a spust’te znovu
Koš na zachycení trávy se nedostatečně plní	Trávník je mokrý Nechejte trávník oschnout
	Koš na zachycení trávy ucpaný Vyčistěte mříž koše na zachycení trávy
	Příliš mnoho trávy v kanálu výhozu nebo krytu	Vyčistěte kanál výhozu / kryt Upravte výšku sekání
	Řezný nůž tupý Nechejte nůž naostřit v servisnímstředisku AL-KO
výrazně klesla	Výška sekání příliš nízká Nastavte výšku sekání výšeProvozní doba akumulá
	Tráva příliš vysoká nebo vlhká Zlepšete podmínky: nechejte oschnout, nastavte výšku sekání výše
Porucha při provozu Možná	příčina Řešení
	Rychlost sekání příliš vysoká Rychlost sekání zpomalte. Vyčistěte kanál výhozu / kryt, musí být možné řezným nožem volně otáčet
	Sekání s plným košem na zachy-cení trávy	Koš na zachycení trávy vyprázd-něte a vyčistěte kanál výhozu
	Životnost akumulátoru skončila Vyměňte akumulátor. Používejte jen originální příslušenství od výrobce
Akumulátor nelze nabít	Zástrčka nabíječky nebo kon-taktní zdířka znečištěna	Vyhledejte servisní středisko AL-KO
	Akumulátor nebo nabíječka de-fektní	Objednejte náhradní díly podle seznamu náhradních dílů

V případě poruch, které nejsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obraťte na příslušný zákaznický servis.

ZÁRUKA

Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné promlčecí lhůty pro nároky na odstranění vad podle naší volby opravou nebo dodáním náhradního výrobku. Promlčecí lhůta je určena právem dané země, ve které byl přístroj zakoupen.

Náš příslib záruky platí jen v případě:

• rádné manipulace s přístrojem
  ■ dodržování návodu k obsluze
• použití originálních náhradních dílů

Záruka zaniká v případě:

■ pokusů o opravu přístroje
technických úprav přístroje
použití v rozporu s určením (např. komerčního nebo komunálního použití)

Ze záruky jsou vyloučeny:

poškození nátěru způsobená běžným opotřebením
díly podléhající opotřebení, které jsou označeny na seznamu náhradních dílů orámováním [xxx xxx (x)]

Záruční doba počíná běžet dnem nákupu koncovým odběratelem. Určující je datum na originálním dokladu o koupi. V případě uplatnění záruky se prosím obraťte s tímto prohlášením o záruce a dokladem o koupi na svého prodejce nebo nejbližší autorizovaný zákaznický servis. Tímto příslibem záruky zůstávají zákonné nároky kupujícího na odstranění vady vůči prodávajícímu nedotčeny.

PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE

Obsah

O tomto návode.... 115

Popis výrobku....115

Bezpečnostné pokyny....117

Montáž....118

Bezpečnostný spínací oblúk

Pred uvedením do prevádzky si prečítajte návod na použitie!

Tretiu osobu držte mimo dosahu nebezpečnej oblasti!

Pozor, nebezpečenstvo! Ruky a nohy držte mimo dosahu rezacieho mechanizmu!

Udržiavajte odstup od nebezpečnej oblasti.

Elektrická bezpečnost'

Siet'ové napätie sa musí zhodovat' s údajmi siet'ového napätia pre nabíjačku v Technických údajoch, nepoužívajte žiadne iné siet'ové napätie.

Bezpečnostné upozornenia pre akumulátor a nabíjačku

POZOR!

Bezpečnostné pokyny k obsluhe

UPOZORNENIE!

Pozor - nebezpečenstvo poranenia!

1. Páku na odblokovanie zatlačte na stranu a podržte ju (4).
   ■ Pre nízky trávnik posuňte páku v smere k prednému kolesu, min. stupeň 1: 3 cm
   ■ Pre vyšší trávnik posuňte páku v smere k zadnému kolesu, max. stupeň 6: 7 cm
2. Páku pustite a posúvajte ju l'ahko dopredu alebo dozadu, až zaskočí do želaného stupňa.

1. Odrážaciu klapku nadvihnite a zberný kôš na trávu zaveste do držiakov.(7a-b)

1. Nadvihnite odrážaciu klapku.

2. Zberný kôš na trávu zveste a odoberte ho smerom dozadu.

3. Zberný kôš na trávu vyprázdnite.

4. Odrážaciu klapku nadvihnite a zberný kôš na trávu znova zaveste do držiakov. (7)

Zapnutie motora (10)

1. Znova zastrčte bezpečnostný klúč a otočte ho (3b).
2. Spúšťací gombík spínača podržte stlačený (10a).
3. Potiahnite bezpečnostný spínací oblúk k ru- kováti a pevne ho držte (10b).
4. Spúšťací gombík pustite.

Pred všetkými údržbovými a ošetrovacími prácami vždy vytiahnite bezpečnostný klúč!

Pri údržbových a ošetrovacích prácach na rezacom noži noste vždy pracovné rukavice!

Pre likvidáciu existujú nasledovné možnosti:

Pri všetkých údržbových a ošetrovacích prácach noste pracovné rukavice!

Záruku poskytujeme len pri:
