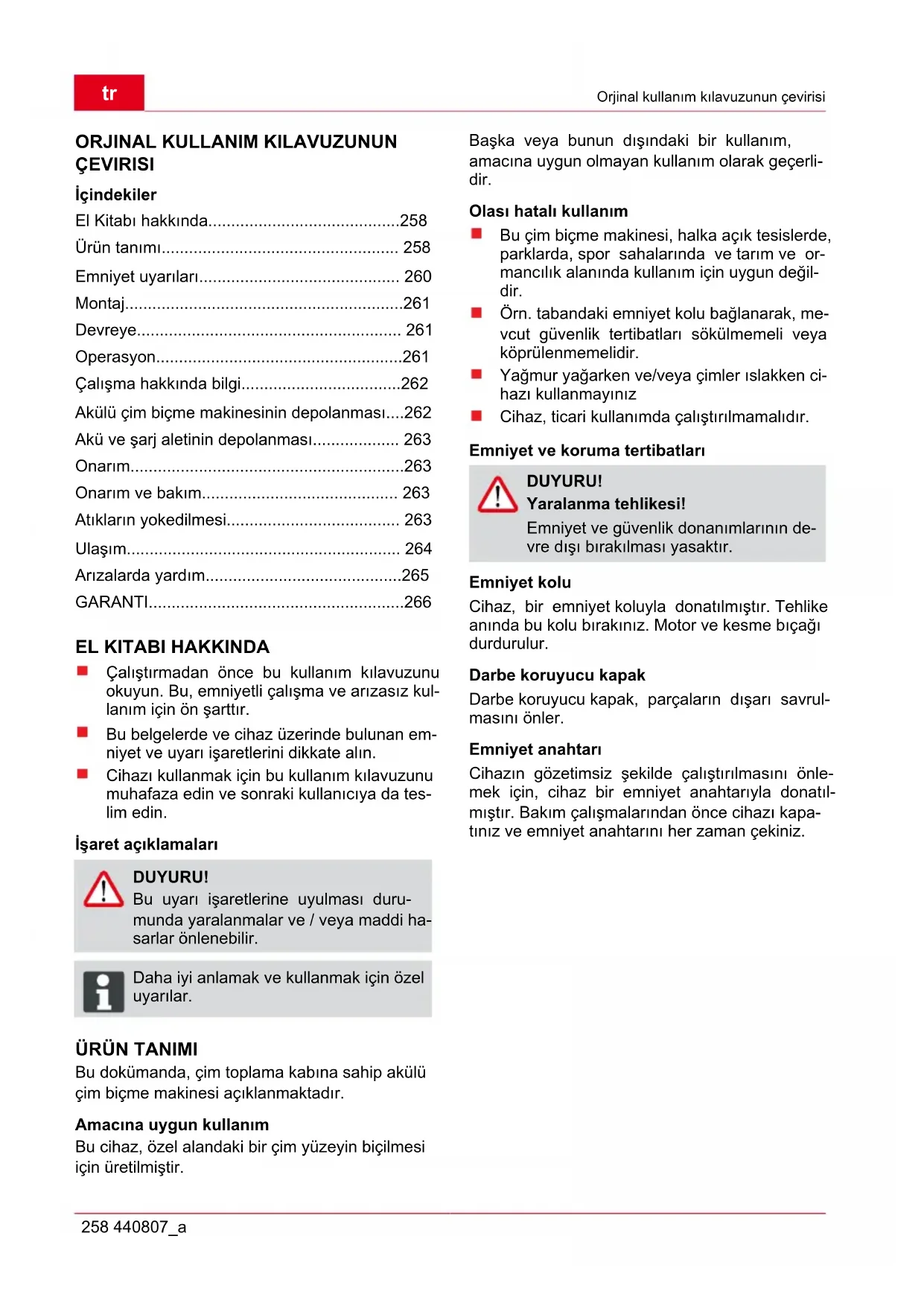

KULLANIM KILAVUZU 38.4 Li Comfort BOSCH

Çalıştırmadan önce bu kullanım kılavuzunu okuyun. Bu, emniyetli çalışma ve arızasız kul- lanım için ön şarttır. Bu belgelerde ve cihaz üzerinde bulunan em- niyet ve uyarı işaretlerini dikkate alın. Cihazı kullanmak için bu kullanım kılavuzunu muhafaza edin ve sonraki kullanıcıya da tes- lim edin. İşaret açıklamaları DUYURU! Bu uyarı işaretlerine uyulması duru- munda yaralanmalar ve / veya maddi ha- sarlar önlenebilir. ADVICE Daha iyi anlamak ve kullanmak için özel uyarılar.

Bu dokümanda, çim toplama kabına sahip akülü çim biçme makinesi açıklanmaktadır. Amacına uygun kullanım Bu cihaz, özel alandaki bir çim yüzeyin biçilmesi için üretilmiştir. Başka veya bunun dışındaki bir kullanım, amacına uygun olmayan kullanım olarak geçerli- dir. Olası hatalı kullanım Bu çim biçme makinesi, halka açık tesislerde, parklarda, spor sahalarında ve tarım ve or- mancılık alanında kullanım için uygun değil- dir. Örn. tabandaki emniyet kolu bağlanarak, me- vcut güvenlik tertibatları sökülmemeli veya köprülenmemelidir. Yağmur yağarken ve/veya çimler ıslakken ci- hazı kullanmayınız Cihaz, ticari kullanımda çalıştırılmamalıdır. Emniyet ve koruma tertibatları DUYURU! Yaralanma tehlikesi! Emniyet ve güvenlik donanımlarının de- vre dışı bırakılması yasaktır. Emniyet kolu Cihaz, bir emniyet koluyla donatılmıştır. Tehlike anında bu kolu bırakınız. Motor ve kesme bıçağı durdurulur. Darbe koruyucu kapak Darbe koruyucu kapak, parçaların dışarı savrul- masını önler. Emniyet anahtarı Cihazın gözetimsiz şekilde çalıştırılmasını önle- mek için, cihaz bir emniyet anahtarıyla donatıl- mıştır. Bakım çalışmalarından önce cihazı kapa- tınız ve emniyet anahtarını her zaman çekiniz.Ürün tanımı 440807_a 259 Ürüne genel bakış

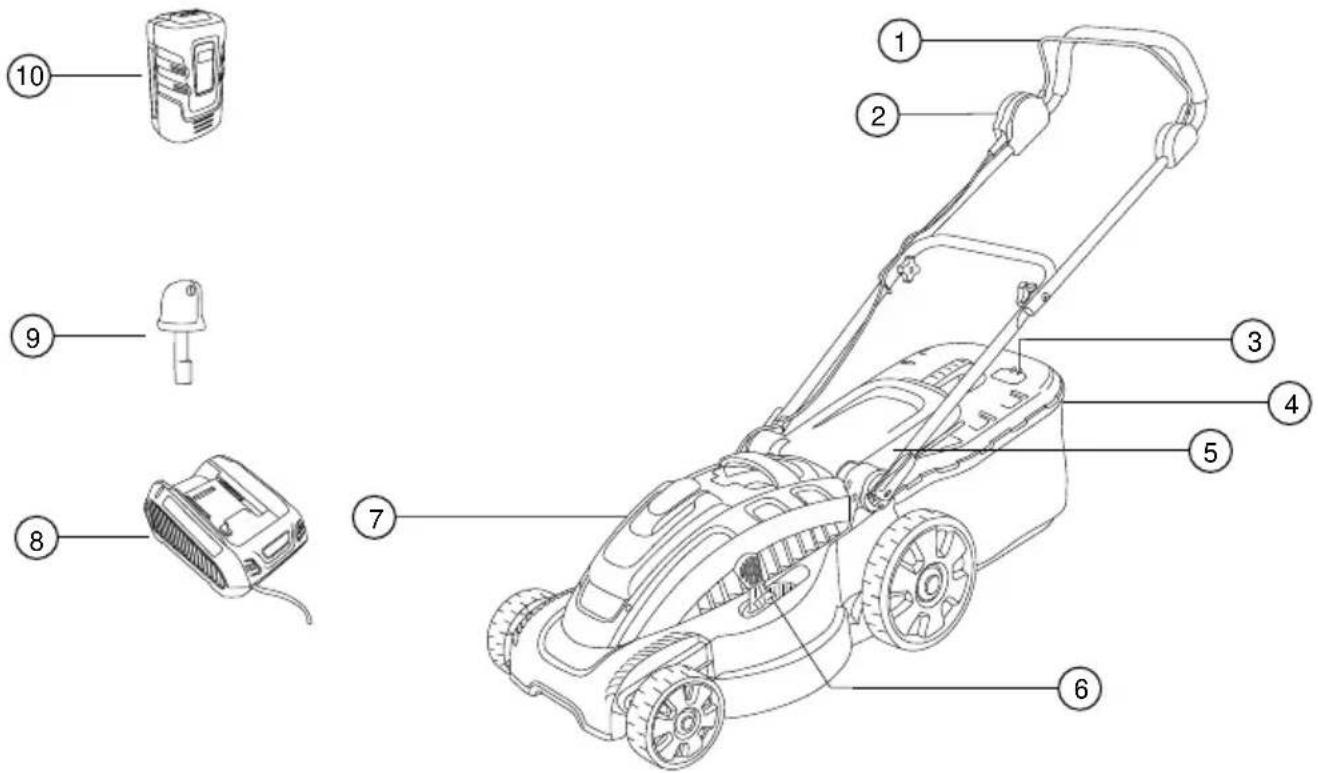

1 Emniyet kolu 7 Kesme yüksekliği ayarı 2 Çalıştırma anahtarı 8 Akü bölmesi 3 Taban ayarı 9 Akü şarj aleti 4 Doluluk seviyesi gös- tergesi 10 Emniyet anahtarı 5 Çim toplama kabı 11 Akü 6 Darbe kapağı Cihazdaki semboller Dikkat! Kullanım sırasında çok dikkatli olunuz. İşletime almadan önce kullanım kılavu- zunu okuyunuz! Üçüncü kişileri tehlike bölgesinden uzak tutunuz! Dikkat Tehlike! Ellerinizi ve ayaklarınızı kesme grubundan uzak tutunuz! Tehlike bölgesinden uzak durunuz. Cihazdaki çalışmalardan önce, her za- man emniyet anahtarını çekip çıkar- tınız. Dikkat! Kesme bıçakları keskindir! Kesme grubunu tutmayınız.tr Emniyet uyarıları 260 440807_a EMNIYET UYARILARI Makine operatörü ya da kullanıcı, diğer kişilerle oluşacak kazalara ve bu kişilerin mülklerine karşı sorumludur. DUYURU! Yaralanma tehlikesi! Emniyet ve güvenlik donanımlarının de- vre dışı bırakılması yasaktır. Elektriksel güvenlik Şebeke gerilimi, şarj aletinin teknik bilgiler- inde belirtilen şebeke gerilimi bilgileriyle aynı olmalıdır, başka bir şebeke gerilimi kullan- mayınız. Akü ve şarj aletinin güvenlik uyarıları DUYURU! Dikkat - Yangın ve patlama tehlikesi! Aküyü açık ateşe atmayınız Akü ve şarj aletini, sadece yağmura ve ıslanmaya karşı korunmuş bölge- lerde kullanınız. Aküyü ısıya ve doğrudan güneş ışın- larına karşı koruyunuz Aküye kısa devre yapmayınız Cihazı, aküyü ve şarj aletini neme karşı ko- ruyunuz Sadece üreticinin orijinal akülerini ve şarj aletlerini kullanınız. Aküyü açmayınız. Kısa devre tehlikesi bu- lunmaktadır Hatalı kullanımda aküden dışarı sıvı akabilir. Temas halinde bol suyla iyice yıkayınız, göz- lere temas etmesi durumunda hemen bir göz doktoru çağırınız. Kullanımla ilgili güvenlik uyarıları DİKKAT! Dikkat - Yaralanma tehlikesi! Gözetimsiz çalıştırma, çok ağır yaralan- malara neden olabilir. Bunu önlemek için, cihaz kapatıldıktan sonra emniyet anahtarı çekilmelidir! Aşağıdaki işlemlerden önce emniyet anaht- arını çekiniz: Cihazı gözetimsiz bırakmadan önce Cihazı kontrol etmeden, temizlemeden veya bakıma tâbi tutmadan önce Aküyü değiştirmeden önce Cihazda arızalar ve alışılmamış titreşim- ler ortaya çıkarsa Blokajlar çözülmeden önce Tıkanmaları gidermeden önce Yabancı maddelerle temas varsa Çocuklar ve bu kullanım kılavuzu hakkında bilgisi olmayan kişiler cihazı kullanmamalıdır Kullanıcının asgari yaşı ile ilgili yerel düzen- lemeleri dikkate alın. Makineyi sadece teknik olarak kusursuz du- rumdayken kullanın Cihazı, alkollüyken, uyuşturucu kullandıktan veya ilaç içtikten sonra kullanmayın. Her kullanımdan önce cihaza ve aküye hasar kontrolü yapınız, hasarlı parçaların değiştiril- mesini sağlayınız Biçme işleminden önce, çim yüzeydeki tüm yabancı maddeleri temizleyin Amacına uygun iş giysisi giyiniz: Uzun pantolon Sağlam ve kayma güvenliği olan ayak- kabı Çalışma esnasında emniyet mesafesine dik- kat edilmeli. Üçüncü şahısların tehlike alanından uzak durmasını sağlayın Vücudunuzu ve giysilerinizi kesme ünitesin- den uzak tutun. Sadece yeterli gün ışığında veya yapay ay- dınlatma altında çalışınız Biçme sırasında cihazı ileri doğru itiniz, ke- sinlikle geriye gitmeyiniz ADVICE Yabancı maddelerle temas halinde, çim biçme makinesinin zarar görüp görme- diğini kontrol ediniz. Ağır hasarlarda bir AL-KO servis merkezini arayınız. Çim biçme makinesini kesinlikle vücudunuza doğru çekmeyiniz Engellerin üzerinden geçerek biçmeyin (örn. dallar, ağaç kökleri). Kesilen çimleri, sadece motor dururken ve emniyet anahtarı çekilmişken cihazdan çıkar- tınız Biçilecek yüzeyin dışında bir alana giderken motoru kapatınız.Emniyet uyarıları 440807_a 261 Motor çalışırken cihazı kesinlikle kaldır- mayınız veya taşımayınız Çalışmaya hazır durumdaki cihazı gözetimsiz bırakmayınız MONTAJ Toplama işlemini birlikte verilen montaj talimarına göre gerçekleştiriniz. DUYURU! Cihaz, ancak montaj tamamlandıktan sonra çalıştırılmalıdır! DEVREYE Akünün şarj edilmesi (1) ADVICE Birlikte verilen akü kısmen şarj edilmiş- tir! İlk kullanımdan önce aküyü tamamen şarj ediniz. Akü, herhangi bir şarj seviyesinde şarj edilebilir. Şarjın kesintiye uğraması aküye zarar vermez. DUYURU! Aküyü çıkarırken akünün alt tarafındaki içe geçme düğmesini, akünün yerinden çıkması için basılı tutun.

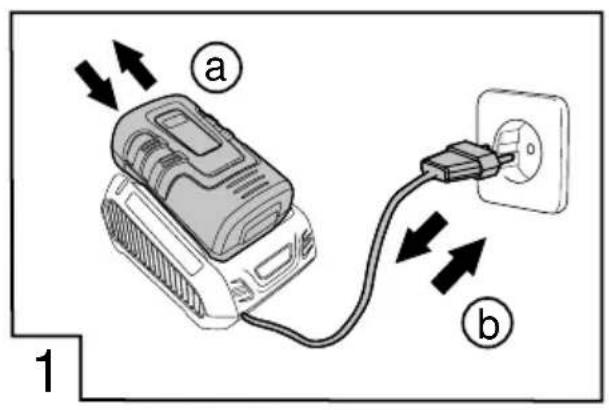

1. Aküyü şarj cihazına itin (1a) ve şarj ciha-

zını elektrik akımına bağlayın (1b). Şarj iş- lemi yeşil ışıklı diyotun (LED) yanıp sönme- siyle başlar.

2. Şarj cihazının LED'i sürekli yeşil yandığında

akü tam olarak dolmuştur.

3. Fişi prizden çekin (1b).

4. Aküyü şarj cihazından çekin. (1a)

Yeşil LED yanar: Akü % 100 - % 50% tam dolu Yeşil LED yanıp söner: Akü % 50 - % 25 dolu LED kırmızı yanıyor: Şarj cihazında akü takılı değil ADVICE Şarj modunun sıcaklık aralığı 0 °C ve +40 °C arasında olmalıdır. Tam şarjda şarj süresi, maksimum 2 saattir. Tam şarja rağmen akünün çalışma süresi kısalırsa, akü tükenmiştir ve yeni bir orijinal aküyle değiştirilmesi gerekir. Akünün yerleştirilmesi (2-5)

1. Açmak için, cihazdaki akü kapağına bas-

2. Cihazdaki emniyet anahtarını çekiniz. (3a)

3. Aküdeki kontak burcu cihazın kontak fişine

oturana kadar, aküyü dayanağa kadar hafifçe bastırarak akü bölmesinin içine itiniz. (4)

4. Güvenlik anahtarını yeniden takın ve çevirin

5. Kapatmak için akü kapağını tekrar bastırınız

(5). OPERASYON Kesme yüksekliğinin ayarlanması (6) DUYURU! Dikkat - Yaralanma tehlikesi! Kesme yüksekliğini sadece motor ka- palıyken ve kesme bıçağı hareketsizken ayarlayınız!

1. Kilit açma kolunu yana doğru bastırınız ve tu-

tunuz (4). Kısa çimler için kolu ön tekerlek yönünde itiniz. Min. kademesi 1: 3 cm Uzun çimler için kolu arka tekerlek yönünde itiniz. Maks. kademesi 6: 7 cm

2. Kolu bırakınız ve istediğiniz kademeye

oturana kadar ileri veya geriye doğru hafifçe itiniz. Çim toplama kabının yerleştirilmesi (7) DUYURU! Dikkat - Yaralanma tehlikesi! Çim toplama kabını sadece motor ka- palıyken ve kesme bıçağı hareketsizken çıkartınız veya yerine yerleştiriniz.

1. Darbe kapağını kaldırınız ve çim toplama ka-

bını tutuculara asınız (7a-b). Doluluk seviyesi göstergesi (8) Doluluk seviyesi göstergesi, çim biçme sırasındaki hava akımı ile yukarı doğru bastırılır (8a). Çim toplama kabı doluyken, doluluk seviyesi göstergesi kaba dayanır (8b). Çim toplama kabı boşaltılmalıdır. Çim toplama kabının boşaltılması (9)

1. Darbe kapağını kaldırınız.

2. Çim toplama kabını yerinden alınız ve geriye

doğru çıkartınız.tr Operasyon 262 440807_a

3. Çim toplama kabının boşaltılması

4. Darbe kapağını kaldırınız ve çim toplama ka-

bını tekrar tutuculara asınız (7). Çim toplama kabının boşaltılması (10) ADVICE Bu çim biçme makinesinin motoru, motor başlatıldığında önce tam bıçak rotasyon hızında dönmez. Ancak cihazı biçilecek çime sür- düğünüzde, çim biçme makinesi bunu tanıyarak motoru azami bıçak rotasyon hızına yükseltir ve motor azami bıçak ro- tasyon hızında kalır. Motorun ses seviyesinde işitilen artış ta- mamen normaldir ve çim biçme makine- sinin optimum bıçak rotasyon hızıyla biç- tiğini gösterir. Çim biçme makinesini sadece düz bir zeminde ve uzun olmayan çimlerin üzerinde çalıştırınız. Ze- minde, örn. taşlar gibi yabancı maddeler bulun- mamalıdır. Çim biçme makinesini çalıştırmak için kaldırmayınız veya yatırmayınız.

1. Güvenlik anahtarını yeniden takın ve çevirin

2. Şalterin başlatma düğmesini basılı tutunuz

3. Emniyet kolunu tabana doğru çekiniz ve sabit

4. Başlatma düğmesini bırakınız.

Çim biçerken akünün şarj durumunun kon- trol edilmesi (12)

1. Motorun kapatılması (11).

2. Akü kapağını açın (2).

3. Aküde test düğmesine basın: LED yeşil

renkte yanıyorsa, akü hala randımana sahiptir ve biçmeye devam edebilirsiniz. LED kırmızı renkte yanıyorsa akü boştur ve şarj edilmesi gerekir (12). Motorun kapatılması (11)

1. Emniyet kolunu bırakınız.

2. Kesme bıçağının durmasını bekleyiniz.

3. Emniyet anahtarını cihazdan çekiniz (3a).

ÇALIŞMA HAKKINDA BILGI

ADVICE Çim biçme makinelerinin çalıştırılmasına yönelik yerel düzenlemelere dikkat edi- niz. Çalışma alanındaki yabancı cisimleri ortadan kaldırın Üçüncü şahısların tehlike alanından uzak durmasını sağlayın Sadece güvenlik koşulları iyiyse çimleri biçin Cihazı sadece adım temposunda hareket et- tirin. Sadece bıçak keskinse çimleri biçin Engellerin üzerinden geçerek biçmeyin (örn. dallar, ağaç kökleri). Yamaçlarda her zaman yamacın enine doğru çimleri biçiniz. Çim biçme makinesini yamaç- tan yukarı ve aşağı doğru ve 20 ° üzerindeki eğimli yamaçlarda kullanmayınız Yamaçlarda çalışma yönünü değiştirirken daha dikkatli olun Akülü çim biçme makinesinin çalışma sü- resi, akünün durumuna, çimlerin özelliğine ve kesme yüksekliği ayarına bağlıdır. Cihazın sık sık açılıp kapatılması da çalışma süresini kısaltır Optimum çalışma süresi, çimlerin sık sık biçil- mesi ve bu sayede çimlerin kısa tutulması ile elde edilir %100 akü şarjında m² cinsinden çalışma sü- resi Akü 6 cm'den 4 cm'ye kesme: bakımlı, kuru; ince çimde 300 m² 'ye kadar 8 cm'den 4 cm'ye kesme: normal çimde 200 m²'ye kadar 8 cm'den 4 cm'ye kesme: yoğun çimde 150 m²'ye kadar Çim biçme önerileri Kesme yüksekliği 3–5 cm arasında sabit, çim yüksekliğinin yarısından fazlasını kesmeyiniz Çim biçme makinesine aşırı yük uygula- mayınız! Uzun, ağır çim nedeniyle motor de- vri hissedilir şekilde düşerse, kesme yükse- kliğini arttırınız ve çimi birkaç seferde biçiniz Rüzgâr ve güneş, biçildikten sonra çimleri ku- rutabilir, bu nedenle çimleri öğleden sonraları biçiniz

AKÜLÜ ÇIM BIÇME MAKINESININ

DEPOLANMASI ADVICE Saklama sırasında yer tasarrufu sağla- mak için üst tabanı içeri katlayınız Cihazı her zaman aküsü sökülmüş ve em- niyet kolu çekilmiş durumda depolayınızAkü ve şarj aletinin depolanması 440807_a 263 Cihazı kurutunuz ve çocukların ve yetkisiz kişilerin erişemeyeceği bir şekilde depolay- ınız

AKÜ VE ŞARJ ALETININ

DEPOLANMASI DİKKAT! Yangın veya patlama tehlikesi! Cihazı açık alevlerin veya ısı kaynaklarının önünde depolamayın. ADVICE Akü, bir besleme gerilimi ile aşırı şarja karşı korunmuştur ve elektrik şebeke- sine belirli bir süre bağlı kalabilir. ADVICE Akünün optimum depolama sıcaklığı 0 °C ve 25 °C arasındadır. Aküyü kuru, donma oluşmayan bir yerde, 0 °C ve +25 °C çevre sıcaklığında ve yaklaşık %40-60 şarj seviyesinde depolayınız 3 aylık bir depolamadan sonra aküyü yaklaşık 2 saat şarj ediniz Aküyü metallerin veya asit içeren nesnelerin yakınında depolamayınız - Kısa devre tehli- kesi! ONARIM Onarım çalışmaları sadece AL-KO servis merkezlerinde ya da yetkili servis işletmeler- inde yapılmalıdır Balans bozukluğunu önlemek için, kesme takımı ve sabitleme cıvatası sadece set şe- klinde değiştirilmelidir

DUYURU! Dikkat - Yaralanma tehlikesi! Tüm bakım ve koruma çalışmalarından önce her zaman emniyet anahtarını çe- kiniz! Kesme bıçağındaki bakım ve koruma çalışmaları sırasında her zaman iş eldi- veni takınız! Balansı alınmamış kesme bıçağı çok güçlü titreşimlere neden olur ve biçme makinesine zarar verir. Çim yakalama düzeneğine düzenli olarak çalışma ve aşınma kontrolü yapınız Çimleri biçtikten sonra, cihazı bir el fırçası veya bezle iyice temizleyiniz. Cihazın alt ta- rafındaki temizlenmemiş kirler çalışmayı ol- umsuz yönde etkileyebilir Cihaza su püskürtmeyiniz! İçeri giren su, şal- tere, aküye ve elektrik motoruna zarar vere- bilir Kesme bıçağına düzenli olarak hasar kon- trolü yapınız. Kör veya hasarlı kesme bıçağını sadece AL-KO servis merkezinde veya yetkili bir servis işletmesinde bileti- niz / yeniletiniz. Bilenmiş kesme bıçaklarının balans ayarı yapılmış olmalıdır Bıçak cıvat- asının sıkma torku: 15 Nm +5 Tüm somun, saplama ve cıvataların iyice sıkılmış olmasını ve aletin güvenli bir du- rumda olmasını sağlayınız Aleti kapalı bir ortamda bırakmadan önce mo- toru soğumaya bırakınız DUYURU! Hasar olması durumunda, bıçak ve mo- tor mili doğrultulmamalıdır! Şu durumlarda uzman kontrolü gereklidir: Bir engelin üzerinden geçildikten sonra Motorda bir blokaj olması durumunda Kesme bıçağı bükülmüşse Motor mili bükülmüşse Akü hasar görmüşse, boşalmışsa ATIKLARIN YOKEDILMESI Ömrü bitmiş cihazlar, aküler veya ba- taryaları ev çöpü üzerinden atığa çı- kartmayın! Paket malzemesi, cihaz ve aksesuarlar tekrar değerlendirilebilir malzemelerden üretilmiştir ve uygun bir şekilde tasfi ye edilmelidir. Aküleri şarj edilmiş durumda tasfiye etmey- iniz Kullanıcı, pilleri ve aküleri iade etmekle yükümlüdür. Bu parçalar satış noktalarına bedelsiz olarak iade edilebilir. Tasfiye için aşağıdaki olanaklar bulunmakta- dır: Uzman mağazalar tarafından CCR işareti bulunan bir iade istasyon- undatr Ulaşım 264 440807_a ULAŞIM DUYURU! Teslim edilen akünün performansı 100 Wh değerinden fazladır! Aşağıdaki, taşıma uyarılarını dikkate alın! Mevcut lityum iyon akü tehlikeli madde yasalarına tabidir. Akü, özel kullanıcı tarafından başka şart olmadan kara yolunda taşınabilir. Aküyü, yalnızca hasar görmemişse taşıyın. Bu esnada akü başka nesnelerle temasa, kısa devreye ve isteme- den yerinden kaymaya karşı emniyetli olmalıdır. Üçüncü şahıslarca sevkiyat sırasında (örneğin nakliye şirketi veya hava taşımacılığı) ambalaj ve etiketlemede özel gereksinimler dikkate alın- malıdır. Sevkiyat hazırlığı sırasında tehlikeli madde uz- manına başvurulmalıdır. Aküleri, yalnızca ka- sası hasar görmemişse gönderin. Açık kontakları yapıştırarak kapatın ve aküyü ambalaj içinde hareket etmeyecek şekilde paketleyin. Bundan ayrıntılı olabilecek ulusal hükümleri de dikkate alın.Arızalarda yardım 440807_a 265 ARIZALARDA YARDIM DUYURU! Tüm bakım ve koruma çalışmalarında iş eldiveni takınız! Çalışma sırasındaarıza Olası nedeni Çözüm Emniyet anahtarı takılmamış Emniyet anahtarını takınız Kumanda kablosu veya şalter arızalı Dikkat! Cihazı çalıştırmayınız! AL- KO servis merkezini çağırınız Akü yok veya doğru oturmuyor Aküyü doğru şekilde yerleştiriniz Motor çalışmıyor Kesme bıçağı bloke Dikkat! Eldiven takmadan bıçakta bakım çalışmaları yapmayınız! Bıçaktaki arızayı gideriniz Çim biçme makinesini kısa çime göre çalıştırınız Akü boş Akünün şarj edilmesi Bıçak körelmiş Bıçağı AL-KO servis merkezine biletiniz Motor gücü azalıyor Boşaltma bölümünde çok fazla çim var Çimleri çıkartınız, darbe kapağını temizleyiniz Bıçak körelmiş Bıçağı AL-KO servis merkezine biletiniz Biçme sırasında motor dön- müyor Motorda aşırı yük Akülü çim biçme makinesini ka- patınız, düz bir zemine veya kısa çimlerin üzerine koyunuz ve te- krar çalıştırınız Çimler nemli Çimleri kurutunuz Çim toplama kutusu tıkanmış Çim toplama kutusunun ızga- rasını temizleyiniz Çıkış kanalında veya gövdede çok fazla çim var Çıkış kanalını / gövdeyi temizley- iniz Kesme yüksekliğini düzeltiniz Çim toplama kutusu yeterli dolmuyor Kesme bıçağı körelmiş Bıçağı AL-KO servis merkezine biletiniz Kesme yüksekliği çok düşük Kesme yüksekliğini arttırınız Çim çok yüksek veya nemli Koşulların iyileştirilmesi: kurutu- nuz, kesme yüksekliğini arttırınız Akü çalışma süresi belirgin şekilde azalıyor Biçme hızı çok yüksek Kesme hızını düşürünüz. Çıkış kanalı / Gövdeyi temizleyiniz, kesme bıçağı serbestçe dönebil- melidirtr Arızalarda yardım 266 440807_a Çalışma sırasındaarıza Olası nedeni Çözüm Çim toplama kabı doluyken biçme Çim toplama kabını boşaltınız ve çıkış kanalını temizleyiniz Akünün dayanma ömrü sona er- miş Aküyü değiştiriniz. Sadece üre- ticinin orijinal aksesuarlarını kul- lanınız Şarj fişi veya kontak burcu kirlen- miş AL-KO servis merkezini çağırınızAkü şarj edilemiyor Akü veya şarj aleti arızalı Yedek parça kartına göre yedek parça sipariş ediniz ADVICE Bu tabloda belirtilmemiş veya kendinizin gideremediği arızalarda lütfen yetkili müşteri hizmetleri bölümümüze başvurunuz. GARANTI Makinedeki olası malzeme ve üretim hatalarını, garanti hakları için yasal zaman aşımı süresi içerisinde bizim seçimimize bağlı olarak onarım veya yedek parça tedariki ile telafi ediyoruz. Zaman aşımı süresi, makinenin satın alındığı ülkenin kanunlarına göre belirlenir. Garanti taahhüdümüz sadece aşağıdaki durumlar- dageçerlidir: bu kullanım kılavuzunun dikkate alınması nizamına uygun kullanım orijinal yedek parça kullanımı Garanti aşağıdaki durumlarda sona erer: müşterinin kendisi tarafından gerçekleştirilen onarma denemeleri müşterinin kendisi tarafından gerçekleştirilen te- knik değişiklikler nizamına uygun olmayan kullanım Aşağıdakiler garanti kapsamına dahil değildir: Normal kullanım sonucu meydana gelen boya hasarları Yedek parça kartında [xxx xxx (x)] çerçevesi ile işaretlenmiş olan aşınma parçaları Garanti süresi, ilk nihai alıcının ürünü satın almasıyla başlar. Satış makbuzunun üzerindeki tarih temel alınır. Lütfen bu açıklama ve orijinal satış makbuzu ile bayinize veya en yakın yetkili müşteri servisine başvurun. Alıcının satıcıdaki yasal garanti hakları bu açıklamadan etkilenmez.Arızalarda yardım 440807_a 267
