KULLANIM KILAVUZU ARM 34 BOSCH

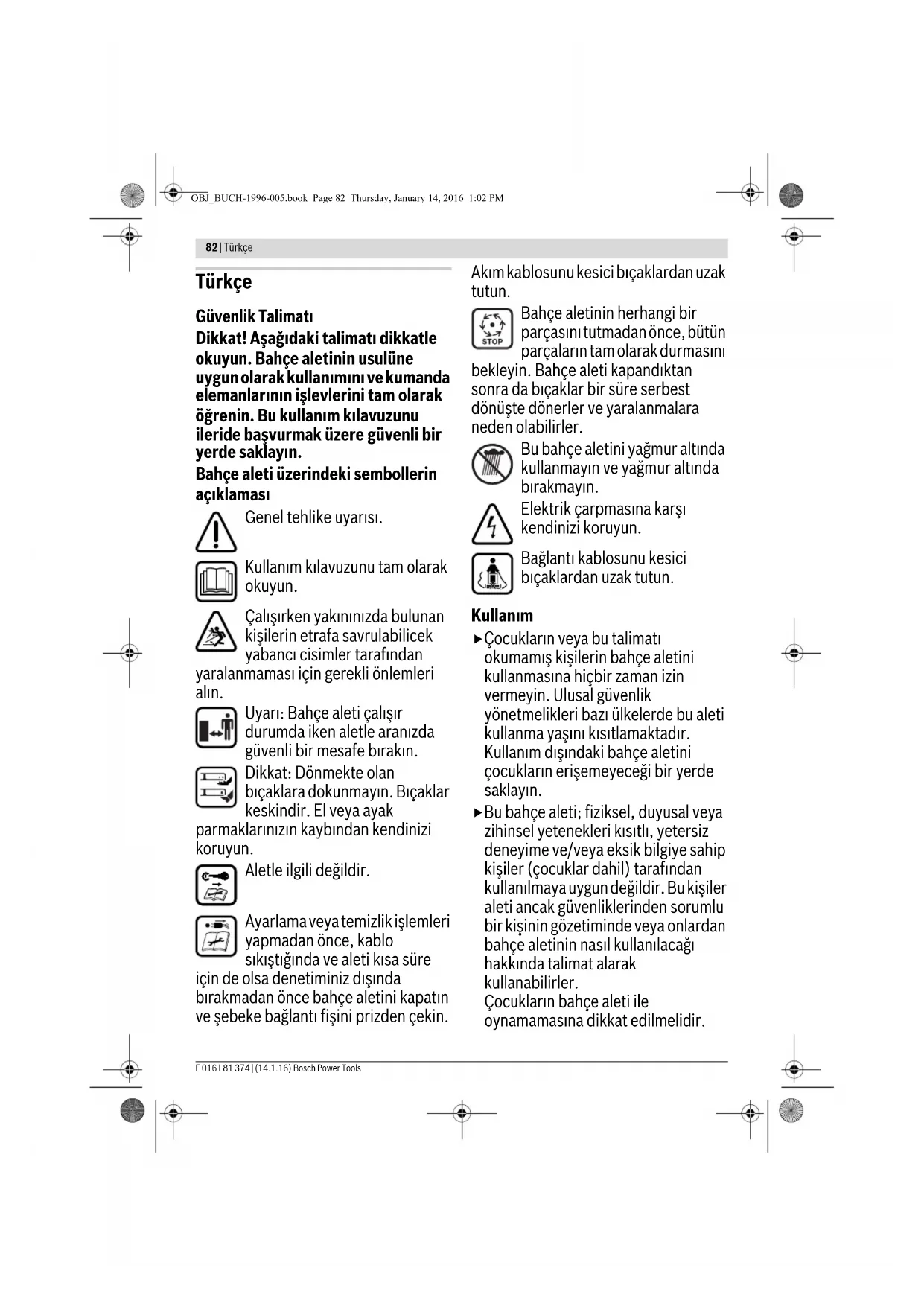

Dikkat! Aşağıdaki talimatı dikkatle okuyun. Bahçe aletinin usulüne uygun olarak kullanımını ve kumanda elemanlarının işlevlerini tam olarak öğrenin. Bu kullanım kılavuzunu ileride başvurmak üzere güvenli bir yerde saklayın.
Bahçe aleti üzerindeki sembollerin açıklaması

Genel tehlike uyarısı.

Kullanım kılavuzunu tam olarak okuyun.

Çalışırken yanınızda bulunan kişilerin etrafa savrulabilecek yabancı cisimler tarafından
yaralanmaması için gerekli önlemleri alın.

Uyarı: Bahçe aleti çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın.

Dikkat: Dönmekte olan bıçaklara dokunmayın. Bıçaklar keskindir. El veya ayak
parmaklarınızın kaybından kendinizi koruyun.


Ayarlama veya temizlik işlemleri yapmadan önce, kablo sıkıştığında ve aleti kısa süre
için de olsa denetiminiz dışında bırakmadan önce bahçe aletini kapatın ve şebeke bağlantı fişini prizden çekin.
Akım kablosunu kesici bıçaklardan uzak tutun.

Bahçe aletinin herhangi bir parçasını tutmadan önce, tüm parçaların tam olarak durmasını
bekleyin. Bahçe aleti kapandıktan sonra da bıçaklar bir süre serbest dönüşte dönerler ve yaralanmalara neden olabilirler.

Bu bahçe aletini yağmur altında kullanmayın ve yağmur altında bırakmayın.

Elektrik çarpmasına karşı kendinizi koruyun.

Bağlantı kablosunu kesici bıçaklardan uzak tutun.
Kullanım
Çocukların veya bu talimatı okumamış kişilerin bahçe aletini kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. Kullanım dışındaki bahçe aletini çocukların erişemeyeceği bir yerde saklayın. Bu bahçe aleti; fiziksel, duyusal veya zihinsel yetenekleri kısıtlı, yetersiz deneyime ve/veya eksik bilgiye sahip kişiler (çocuklar dahil) tarafından kullanılmaya uygun değildir. Bu kişiler aleti ancak güvenliklerinden sorumlu bir kişinin gözetiminde veya onlardan bahçe aletinin nasıl kullanılacağı hakkında talimat alarak kullanabilirler.
Çocukların bahçe aleti ile oynamamasına dikkat edilmelidir.
Yakınınızda başkaları, özellikle de çocuklar ve evcil hayvanlar varken hiçbir zaman biçme yapmayın. Bu aleti kullananlar başkalarının başına gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur. - Bahçe aletini çıplak ayakla veya açık sandaletlerle kullanmayın. Sağlam iş ayakkabıları ve uzun pantolon kullanın. İşleyeceğiniz yüzeyi dikkatli biçimde inceleyin ve taş, dal, tel, kemik ve benzeri yabancı nesneleri temizleyin. Aleti kullanmadan önce daima bıçakların, bıçak cıvatalarının veya kesme modülünün aşınmış veya hasarlı olup olmadığını kontrol edin. Balanssız çalışmayı önlemek için aşınmış veya hasar görmüş bıçakları ve bıçak cıvatalarını her zaman takım halinde değiştirin. Sadece gün ışığında veya iyi aydınlatma koşullarında biçme yapın. Elverişsiz hava koşullarında, özellikle fırtına ve sağanak yağış beklenirken çim biçme makinesi ile çalışmayın. - Bahçe aletini mümkün olduğu kadar ıslak çimlerde kullanmayın. Her zaman sakin çalışın, acele etmeyin. - Bahçe aletini arızalı koruma donanımlarıyla, kapaklarla ve örneğin çarpma emniyeti ve/veya çim tutma sepeti gibi emniyet donanımları olmadan kullanmayın. Koruyucu kulaklık kullanın.
Meyilli yüzeylerde çalışmak tehlikeli olabilir. - Çok meyilli yüzeylerde biçme yapmayın. - Meyilli yüzeylerde veya ıslak çimlerde yere sağlam basmaya dikkat edin. Dik yüzeylerde her zaman enine biçme yapın, aşağı yukarı yapmayın. - Dik yerlerde yön değiştirirken özellikle dikkatli olun. Geriye doğru giderken veya bahçe aletini çekerken çok dikkatli olun. Biçme yaparken bahçe aletini daima öne doğru itin ve hiçbir zaman kendinize doğru çekmeyin. Taşımak için bahçe aletini devirdiğinizde, çim kaplı olmayan yüzeylerden geçerken ve bahçe aletini çim alanlarına getirirken/götürürken bıçakların duruyor olması gerekir. Uzun çimlerin bulunduğu yerlerde start için gerekli olması haricinde motoru çalıştırırken bahçe aletini devirmeyin. Buna zorunlu olduğunuz durumlarda, kullanıcının karşısındaki tarafı tutamağa bastırmak suretiyle gerektiğinden fazla kaldırmayın. Bahçe aletini bırakırken ellerinizin tutamakta olmasına dikkat edin. Bahçe aletini kullanım kılavuzunda belirtildiği gibi çalıştırın ve ayaklarınızın dönen bıçaklardan yeterli uzaklıkta olmasına dikkat edin. - Ellerinizi ve ayaklarınızı aletin dönen parçalarının yakınına getirmeyin. Bahçe aleti ile çalışırken aletin atma bölgesinden yeterli uzaklıkta durun.
Motor çalışır durumda iken bahçe aletini hiçbir zaman kaldırmayın veya taşımayın. Alette bir değişiklik yapmayın.
Musaade edilmeyen değişiklikler bahçe aletinizin güvenliğini olumsuz yönde etkileyebilir ve şiddetli gürültü ile titreşimlere neden olabilir.
Bağlantı kablosu ile kullanılan uzatma kablosunu düzenli aralıklarla kontrol edin. Hasarlı bir kabloyu akım şebekesine bağlamayın veya akım şebekesinden ayırmadan önce hasarlı kabloya dokunmayın. Kablo hasar gördüğünde gerilim ileten parçalara temas edilebilir. Elektrik çarpma tehlikesine karşı kendinizi koruyun.
Enerjiden tasarruf etmek için bahçe aletini sadece kullanacağınız zaman açın.
Şu durumlarda şebeke fişini prizden çekin:
- Bahçe aletinin yanından ayrılırken. - Blokajlar giderirken. - Bahçe aletini kontrol ederken, temizlerken veya kendinde bir çalışma yaparken. - Yabancı bir nesneye çarptığınızda. Hemen bahçe aletinde bir hasar olup olmadığını kontrol edin ve gerekiyorsa onarıma yollayın. - Bahçe aleti alışılmışın dışında titreşim yapmaya başlayınca (hemen kontrol edin).
Akım bağlantısı
Akım kaynağının gerilimi aletin tip etiketinde belirtilen gerilime uygun olmalıdır.
Bu aletin sadece 30 mA'lik hatalı akım koruma şalteri ile sigortalanmış bir prize bağlanması tavsiye olunur. Bu aletin kablosunu değiştirirken sadece üretici tarafından öngörülen şebeke bağlantı kablolarını kullanın; sipariş numarası ve tip için kullanım kılavuzuna bakın. Şebeke fişini hiçbir zaman ıslak elle tutmayın. Şebeke bağlantı kablosunu veya uzatma kablosunu kırmayın, ezmeyin veya aleti bunların üzerinden geçirmeyin, aksi takdirde hasar görebilirler. Kabloyu sıcaktan, yağdan ve keskin kenarlı cisimlerden koruyun. Uzatma kablosu kullanım kılavuzunda belirtilen kesite sahip olmalı ve püskürme suyuna karşı korunmalı olmalıdır. Fiş bağlantısı suya girmemelidir. Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın.
Elektrik güvenliği
Dikkat! Bakım ve temizlik işlemlerinden önce bahçe aletini kapatın ve şebeke bağlantı fişini prizden çekin. Akım kablosu hasar gördüğünde, kesildiğinde veya karıştığında da aynı işlemi uygulayın. ▸ Bahçe aleti kapatıldıktan sonra da bıçaklar birkaç saniye serbest dönüşte dönerler. Dikkat - Dönmekte olan kesici bıçağa dokunmayın.
Bahçe aletiniz güvenlik sağlamak üzere koruyucu izolasyonludur ve topraklama
gerektirmez. İşletme gerilimi 230VAC, 50 Hz'dir (AB üyesi olmayan ülkeler için tipe göre 220 V, 240 V). Sadece bahçe aletinizle kullanılmaya müsaadeli uzatma kablosu kullanın. Bu konudaki bilgileri yetkili müşteri servisinden alabilirsiniz.
Bu aletle sadece H05VV-F, H05RN-F veya IEC (60227 IEC 53, 60245 IEC 57) tipi uzatma kablosu kullanılabilir.
Aleti uzatma kablosu ile kullanıyorsanız, sadece şu çeşitli kabloları kullanmalısınız:
- 1,0 mm²: maksimum uzunluk 40 m
- 1,5 mm²: maksimum uzunluk 60 m - 2,5 mm²: maksimum uzunluk 100 m
Uyarı: Bir uzatma kablosu kullanılırken, bu kablo - güvenlik talimatında belirtildiği gibi - fiş üzerinden elektrik sisteminize bağlı bir koruyucu iletkene sahip olmalıdır.
Emin olmadığınız durumlarda eğitimli bir elektrik teknisyenine veya en yakınınızdaki Bosch servis temsilcisine danışın.
DİKKAT: Usulüne uygun olmayan uzatma kabloları tehlikeli olabilir. Uzatma kablosu, fiş ve kuplaj su sızdırmaz ve açık havada
kullanılmaya müsaadeli olmalıdır.
Kablo bağlantıları kuru olmalı ve yerde durmamalıdır.
Güvenliği artırmak için maksimum 30 mA'lik hatalı akımlı bir FI-Şalterin (RCD) kullanılması tavsiye olunur. Bu FI-Şalteri her kullanımdan önce kontrol edilmelidir.
İngiltere'de satılmayan ürünler için uyarı:
DİKKAT: Güvenliğiniz için bahçe aletinize monte edilmiş olan fişin bağlantı kablosuna bağlanması gereklidir.
Uzatma kablosunun kuplajı püskürtme suyuna karşı korunmalı olmalı, kauçuktan yapılmış olmalı veya kauçuk kaplı olmalıdır. Uzatma kablosu bir gerinim giderme tertibatı ile kullanılmalıdır.
Bağlantı kablosunun hasarlı olup olmadığı düzenli aralıklarla kontrol edilmeli ve sadece kusursuz durumda kullanılmalıdır.
Bağlantı kablosu hasar görecek olursa sadece yetkili Bosch servis atölyesinde onarılmalıdır.
Bakım
Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın. Çim biçme makinesini güvenli bir durumda kullanabilmek için bütün somunların, cıvataların ve pimlerin yerlerine iyice oturmasını sağlayın. Çim toplama sepetinin aşınmış olup olmadığı düzenli aralıklarla kontrol edin. - Bahçe aletini kontrol edin ve güvenlik önlemi olarak aşınmış veya hasar görmüş parçaları değiştirin. Sadece bahçe aleti için öngörülen kesici bıçakları kullanın. Yenilenen parçaların orijinal Bosch ürünü olduğundan emin olun. Saklamak üzere kaldırmadan önce bahçe aletinin temiz ve kalıntılardan arınmış olduğundan emin olun. Eğer gerekiyorsa aleti yumuşak, kuru bir fırça ile temizleyin.
Semboller
Aşağıdaki semboller kullanım kılavuzunu okumak ve anlamak için önemlidir. Bu sembolleri ve anlamlarını zihninize iyice yerleştirin. Sembolleri doğru yorumlamak size bahçe aletini daha iyi ve daha güvenli kullanmada yardımcı olur.
Sembol Anlamı

Reaksiyon yönü

Hareket yönü

Koruyucu eldiven kullanın
Sembol Anlamı
Ağırlığı

Açma
Kapama

Musaade edilen davranış

Yasak işlem

Aksesuar/Yedek parça
Usulüne uygun kullanım
Bu bahçe aleti özel alanlarda çim biçme için tasarlanmıştır.
Teknik veriler
| Cılm到账maksı ARM 33/ARM 34/ARM 34 R/ARM 1300-34 R/ARM 3400 | ARM 36/ARM 37/ARM 37 R/ARM 1400-37 R/ARM 3700 |
| Ürün kodu 3 600 HA6 1.. 3 600 HA6 2.. | | |
| Girgis Güçü | W 1300 1400 | |
| B十里aki genisi.liği | cm 34 37 | |
| Kesme)yüksek.liği | mm 20 - 70 20 -70 | |
| Çim toplama selesi hacmi | I | 4 |
| Ağırkı EPTA-Procedure 01:2014'e,gore | kg 12,0 12,5 | |
| Korum sinifi | | ☐/II /II |
Seri numarası bahçe aletindeki tip etiketine bakın
Veriler 230 Volt'luk bir ana gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir.
Kapama işlemleri sırasında kısa süreli gerilim düşmeleri olabilir. Elverişsiz şebeke koşullarında diğer aletler etkilenebilir. 0,36 Ohm'den daha küçük
Şebeke empedanslarında hatalar ortaya çıkmaz
Gürültü/Titreşim bilgisi
| Gürültü emisyon değerleri EN 60335-2-77 uyanıca belirlemektedir. | 3600... | HA6 1.. | HA6 2.. |
| Aletin Adehyderfremell Gürlültü seviyesi tipik olarak çöyledir: | | | |
| Ses basınçı seviyesi | dB(A) | 91 | 92 |
| Gürültü emisyonu seviyesi | dB(A) | 96 | 96 |
| Tolerans K | dB | =2 | =1 |
| Koruyucu kulaklik kullanı! | | | |
| Toplam titresim değeri a, (üç)yönün vektör toplamı) ve tolerans K EN 60335-2-77'egorebelirlemektedir: | | | |
| Titresim emisyon değeri a, | m/s2 | <2,5 | <2,5 |
| Tolerans K | m/s2 | =1,5 | =1,5 |



Uygunluk beyanı (C)
3600...HA61..HA62..
Tek sorumlu olarak Teknik veriler bölümünde tanımlanan ürünün, değişiklikleri de dahil olmak üzere 2011/65/EU, 19 Nisan 2016'ya kadar: 2004/108/EC, 20 Nisan 2016'dan itibaren: 2014/30/EU, 2006/42/EC, 2000/14/EC yönetmeliklerinin geçerli tüm hükümlerini karşıladığını ve aşağıdaki standartlarla uyumlu olduğunu beyan ederiz: EN 60335-1, EN 60335-2-77, EN 50581. 2000/14/EC: Garanti edilen gürültü emisyonu seviyesi: Uyumluluk değerlendirme yöntemi ek VI uyarınca.
dB(A) 96 96
Ürün kategorisi: 32
Resmen tanınmış merkez:
SRL, Sudbury, England, Nr. 1088
| İstanbulı amacı Şekil Sayfa |
| Teslimat kapsamı | 1 201 |
| Teklerleklerin takilması | 2 202 |
| Tutamak kolunun takilması | 3 203 |
| Çim tutma selesinin takilması | |
| Çim tutma selesinin takilması/cikarilması 4 204 | |
| Kesme)yükbseklınin ayarlanması | 5 204 |
| Açma | 6 205 |
| Kapama | 6 205 |
| Çalısrken dikkat edilecek huluslar | 7 206 |
| B十里n bakim | 8 206 |
| Aksesuar secimi | 9 207 |
Hata arama




Hata göstergesi | Olası neden | Giderilme yolu
Motor çalışmıyor | Şebeke gerilimi yok | Kontrol edin ve ağı
| Şebeke prizi anizali高峰论坛bir prisık kullanin |
| Uzatma kablosunda黑恶 var Kabloyu kontrl edin ve黑恶 ile değistirin |
| Sigorta atmış durumda Sigortayı değistirin |
| Çimlericals ozun | Daha yüzük bir kesme yüzsekligi ayarlayin ve baslangkı yokünuz altmak icin bahçeleletini devirin |
| Motor koruma sistemi devreye girmişdurumda | Motoru/YYYYkupsut ve daha yüzük kesme yüzsekligi ayarlayin |
| Bahçele aleti kasintili olarak calisiyor | Uzatma kablosunda黑恶 var Kabloyu kontrl edin ve黑恶 ile değistirin |
| Bahçele alentin incindeki kablo sistemindeharevar | MüSTERisi servisine basyurun |
| Motor koruma sistemi devreye girmişdurumda | Motoru/YYYYkupsut ve daha yüzük kesme yüzsekligi ayarlayin |
| Bahçele aleti dizensiz kesme ilebirakylor ve/veya Motor agril calisiyor | Kesme yüzsekligiçok)dusuk | Daha yüzük kesme yüzsekligi ayarlayin |
| Bicalclarkorelmis | Bicalıkdeğistirme |
| Tikanma olabilir | Bahçele alentin alt tarafini kontrl edin ve gerekiyorsa temizleyin (daima bahçeleldivenleri kullanin) |
| Bicalclarylanış takilmıBicalclarladoğru takın |
Bosch Power Tools F016 L81 374| (14.1.16)
Hata göstergesi | Olası neden | Giderilme yolu
| Bahç eleti acıldektan
sonra BHÇAK DONMUYOR | Bİçakların DONMesi Çim tarafindan engelleniyor Bahç eletini kapatın
Tikanmaya giderin (daima bahç eldivenleri
kullanin) |
| Bİçak somunu/-civatası gezsekt Bİçak somunu/-civatasısin (17 Nm) |
| Aşkı titresim ve gürültü
var | Bİçak somunu/-civatası gezsekt Bİçak somunu/-civatasısin (17 Nm) |
| Bİçaklar hasarlı Bİçak要考虑 |
Müşteri hizmeti ve uygulama danışmanlığı
Lütfen yedek parça siparişlerinizde bahçe aletinin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz.
Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 5 yıl hazır tutar.
Türkçe
Bosch Sanayi ve Ticaret A.Ş.
Aydınevler Mah. İnönü Cad. No:20
Ofis Park A Blok
34854 Küçükyalı/Maltepe
Tel.: 4448010
Fax: +902164320082
E-Mail: iletisim@bosch.com.tr
İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı
Elazığ
Tel.: 0424 2183559
Körfez Elektrik
Sanayi Çarşısı 770 Sok. No: 71
Erzincar
Tel.: 04462230959
Ege Elektrik
Inonu Bulvaro No: 135 Mugla Makasarasi Fethiye
Fethiye
Tel.: 02526145701
Deiger Is Bobinaj
Ismetpasa Mah. lk Belediye Baskan Cad. 5/C Sahinbey
Gaziantep
Tel.: 0342 2316432
Czum Bobinaj
Ismetpasa Mah. Eski Sahinbey Belediyesi alti Cad. No: 3/C
Gaziantep
Tel.: 0342 2319500
Onarim Bobina
Raifpaşa Cad. No: 67 İskenderun
Hatay
Tel.: 03266137546
Günsah Otomotiv
Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü
İstanbul
Tel.: 02128720066
Aygem
10021 Sok. No: 11 AOSB Çiğli
İzmir
Tel.: 0232 3768074
Sezmen Bobinaj
Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir
İzmir
Tel.: 02324571465
Ankaralı Elektrik
Eski Sanayi Bölgesi 3. Cad. No:43
Kayseri
Tel.: 0352 3364216
Asal Bobinaj
Eski Sanayi Sitesi Barbaros Cad. No: 24
Samsun
Tel.: 0362 2289090
Üstündağ Elektrikli Aletler
Nusretiye Mah. Boyacılar Aralığı No: 9
Tekirdağ
Tel.: 02826512884
Tasfiye
Bahçe aletleri, aksesuar ve ambalaj malzemeleri çevre dostu bir
biçimde tasfiye edilmek üzere geri dönüşüm merkezine
yollanmak zorundadır.
Bahçe aletlerini evsel çöplerin içine atmayın!
Sadece AB üyesi ülkeler için:

Elektronik ve elektrikli aletlere ilişkin 2012/19/EU sayılı Avrupa yönetmeliği ve bu yönetmeliğin ulusal hukuka uyarlanmış hükümlerine uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ayrı ayrı toplanmak ve çevre dostu tasfiye merkezlerine gönderilmek zorundadır.
Değişiklik haklarımız saklıdır.
