Instrucciones de seguridad ¡Atención! Lea detenidamente las siguientes instrucciones. Familiarícese con los elementos de manejo y el uso reglamentario del aparato para jardín. Guarde estas instrucciones de servicio en un lugar seguro para posteriores consultas. Explicación de la simbología utilizada en el aparato para jardín.
Advertencia general de peligro.
Lea las instrucciones de servicio con detenimiento.
Preste atención a que las personas circundantes no resulten lesionadas por los cuerpos extraños que pudieran salir proyectados.
Advertencia: Mantenga una distancia de seguridad respecto al aparato para jardín en funcionamiento.
Atención: No toque las cuchillas en configuración. Las cuchillas están muy afiladas. Tenga cuidado de no cortarse los dedos de los pies y de las manos.
No proceda.
Desconecte el aparato para jardín y saque el enchufe de la red antes de realizar un ajuste, o si se hubiese enganchado el cable, o también si debe dejar desatendido el aparato para jardín, incluso durante un breve período. Mantenga el cable alejado de las cuchillas.

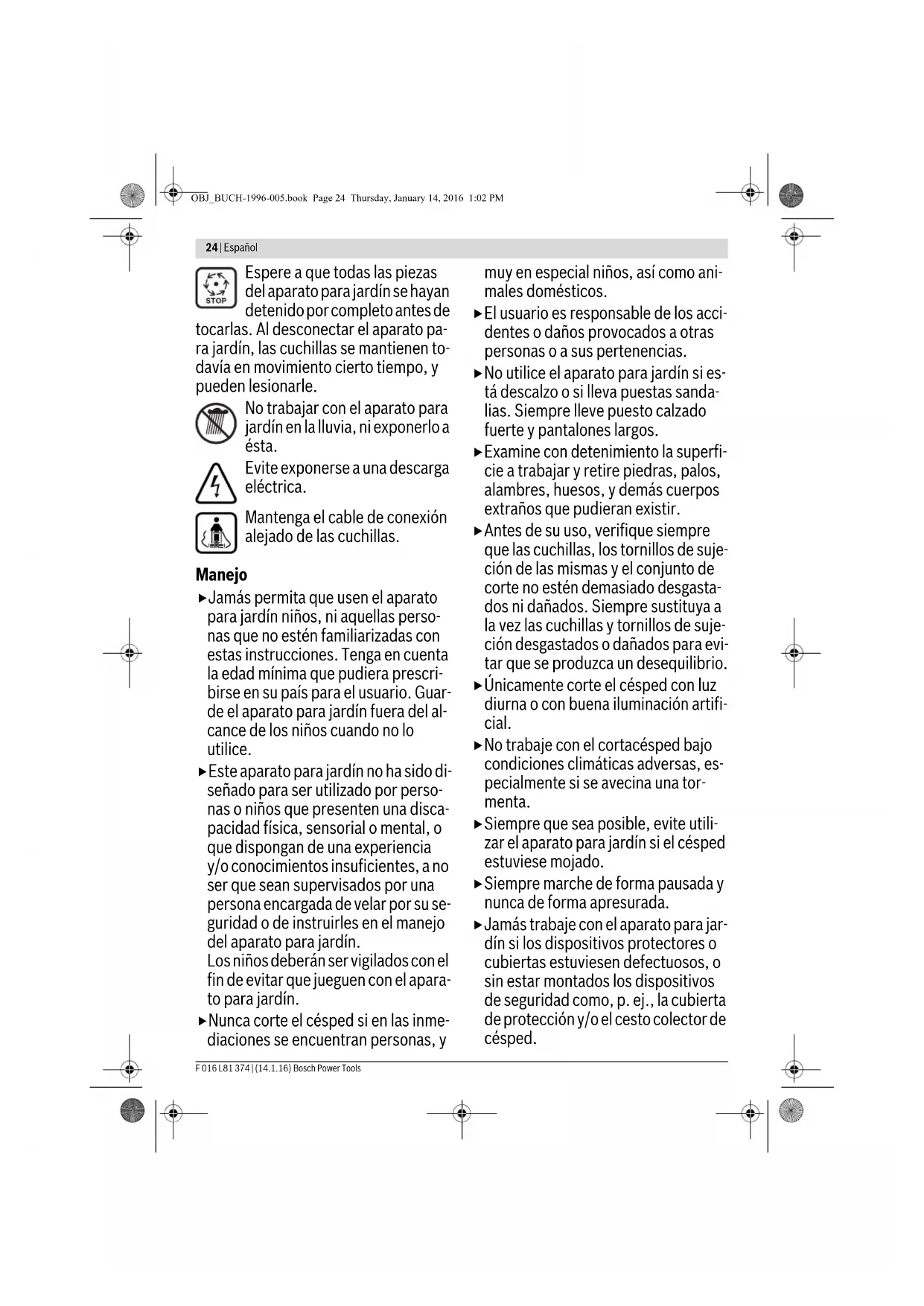

Espere a que todas las piezas del aparato para jardín se hayan detenido por completo antes de... Al desconectar el aparato, las cuchillas se mantienen en movimiento cierto tiempo, y pueden lesionarle.
No trabaje con el aparato para jardín en la lluvia, ni lo exponga a esta.
Evite exponerse a una descarga eléctrica.
Mantenga el cable de conexión alejado de las cuchillas.
Manejo
Jamás permita que usen el aparato para jardín niños, ni aquellas personas que no estén familiarizadas con estas instrucciones. Tenga en cuenta la edad mínima que pudiera prescribirse en su país para el usuario. Guarde el aparato para jardín fuera del alcance de los niños cuando no lo use. - Este aparato para jardín no ha sido diseñado para ser utilizado por personas o niños que presenten una incapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, a no ser que sean supervisados por una persona encargada de velar por su seguridad o de instruirles en el manejo del aparato para jardín. Los niños deben ser vigilados con el fin de evitar que jueguen con el aparato para jardín. Nunca corte el césped si en las inmediaciones se encuentran personas, y...
muy en especial niños, como animales domésticos.
- El usuario es responsable de los accidentes o daños provocados a otras personas o a sus pertenencias. No utilice el aparato para jardín si está descalzo o si usa sandalias. Siempre lleve calzado fuerte y pantalones largos.
- Examine con detenimiento la superficie a trabajar y retire piedras, palos, alambre, huesos y demás cuerpos extraños que pudieran existir.
- Antes de su uso, verifique siempre que las cuchillas, los tornillos de sujeción de las mismas y el conjunto de corte no estén demasiado desgastados ni dañados. Siempre sustituya a la vez las cuchillas y tornillos de sujeción desgastados o dañados para evitar que se produzca un desequilibrio.
- Únicamente corte el césped con luz diurna o con buena iluminación artificial. No trabaje con el cortacésped bajo condiciones climáticas adversas, especialmente si se avecina una tormenta. Siempre que sea posible, evite utilizar el aparato para jardín si el césped estuviese mojado. Siempre marche de forma pausada y nunca de forma apresurada. Jamás trabaje con el aparato para jardín si los dispositivos protectores o cubiertas estuviesen defectuosos, o sin estar montados los dispositivos de seguridad como, p. ej., la cubierta de protección y/o el cesto colector de césped.
▷ Utilice unos protectores auditivos. El trabajo en pendientes puede resultar peligroso. - No corte el césped en pendientes muy pronunciadas. - Cuide mantener un paso seguro al trabajar en superficies inclinadas o césped húmedo. - Siempre corte el césped en superficies inclinadas procediendo de un lado a otro y jamás hacia arriba o hacia abajo. - Proceda con especial cautela al invertir la dirección de marcha en pendientes. - Preste gran atención al andar hacia atrás o al tirar del aparato para jardín hacia Ud. Siempre corte el césped empujando el aparato para jardín hacia delante y jamás atrayéndolo hacia su cuerpo. Las cuchillas deben estar detenidas si tuviese que inclinar el aparato para jardín para transporte, al sobrepasar áreas sin césped y al aproximarse o apartarse del lugar en el que desee cortar el césped. No incline el aparato para jardín al poner en marcha el motor, a no ser que ello sea necesario por ser el césped muy alto. En este caso, presione hacia abajo la empuñadura lo imprescindible nada más, para bascular hacia arriba el lado contrario del aparato para jardín al que se encuentra Ud. Cuide que ambas manos estén sujetando la empuñadura cuando vuelva a descender el aparato para jardín.
- Conecte el aparato para jardín según se indica en las instrucciones de uso, prestando atención a que sus pies mantengan una separación suficiente respecto a las piezas en rotación. No aproxime sus manos ni los pies a las piezas en rotación.
- Guarde una separación respecto a la zona de expulsión al trabajar con el aparato para jardín. Jamás alce o sustente el aparato para jardín con el motor en marcha. No modifique en manera alguna el aparato para jardín. Las modificaciones improcedentes pueden afectar a la seguridad de su aparato para jardín y provocar mayor ruido y vibraciones. Examine periódicamente el estado del cable de conexión y del cable de prolongación realizado. No conecte a la red un cable dañado, y si este se daña estando conectado a la red, no lo toque antes de haberlo dejado sin tensión. Si el cable está dañado corre peligro de que alcance a tocar las partes bajo tensión. No se arriesgue a exponerse a una descarga eléctrica.
- Siempre que se separe del aparato para jardín. - Antes de eliminar una obstrucción de material. - Al examinar, limpiar o manipular en el aparato para jardín. - Tras chocar contra un cuerpo extraño. Examine de inmediato si está dañado el aparato para jardín y hágalo reparar, si procede.
- Si el aparato para jardín comienza a vibrar de forma anómala (verifíquelo de inmediato).
Conexión eléctrica
La tensión de alimentación debe coincidir con las indicaciones en la placa de características del aparato.
- Recomendamos conectar este aparato solamente a tomas de corriente protegidas por un fusible diferencial para una corriente de fuga de 30mA
En caso de cambiar el cable de red de este aparato, deben emplearse exclusivamente el cable previsto por el fabricante, cuyo número de pedido y tipo figuran en las instrucciones de servicio.
Jamás toque el enchufe de red con las manos mojadas.
No asar por encima, ni aplastar, ni dar tirones del cable de red o de prolongación, para no dañarlos. Proteja el cable del calor, del aceite y de las esquinas agudas.
- El cable de prolongación debe tener la sección indicada en las instrucciones de servicio y debe ir protegido contra salpicaduras de agua. La conexión de empalme no deberá encontrarse en el agua.
Póngase siempre unas gafas de protección al manipular o trabajar en el área de las cuchillas.
Seguridad eléctrica
- ¡Atención! Antes de realizar trabajos de mantenimiento o limpieza, desconecte el aparato para jardín y saque el enchufe de la red. Lo mismo debe realizarse en caso de que se dañe, corte o enrede el cable de alimentación.
- Tras la desconexión del aparato para jardín, las cuchillas se mantienen en movimiento durante algunos segundos.
- Atención: no tocar la cuchilla en rotación.
Para su seguridad, el aparato para jardín dispone de un aislamiento de protección y no precisa, por lo tanto, ser conectado a tierra. La tensión de régimen es de 230 V AC, 50 Hz (para países no pertenecientes a la CE, 220 V o 240 V según ejecución). Solamente emplear cables de prolongación homologados. Informaciones al respecto las obtiene Ud. en su taller de servicios técnico habitual.
Únicamente deben emplearse cables de prolongación del tipo H05VV-F, H05RN-F o IEC (60227 IEC 53, 60245 IEC 57).
Si precisa un cable de prolongación para trabajo con el aparato, solamente deben emplearse cables con las siguientes secciones y longitudes:
- 1,0 mm²: longitud máxima 40 m
- 1,5 mm²: longitud máxima 60 m
-2,5 mm²: longitud máxima 100 m
Observación: Al utilizar un cable de prolongación, este debe disponer de un conductor de protección - tal como se describe en las prescripciones de seguridad - conectado a tierra del enchufe con el conductor de protección de su instalación eléctrica.
En caso de duda, pregunte a un profesional electricista o al servicio técnico autorizado Bosch más próximo.
PRECAUCIÓN: Los cables de prolongación no reglamentarios pueden
Español | 27
resultar peligrosos. Los cables de prolongación, enchufes y empalmes deben ser estancos al agua y aptos para su uso a la intemperie.
Los conectores de empalme de los cables deben estar secos y no deben tocar el suelo.
Para una mayor seguridad se recomienda emplear un fusible diferencial (RCD) para una corriente de fuga máxima de 30mA. Comprobar el funcionamiento correcto del fusible diferencial antes de cada uso.
Observación para aquellos productos que no son de venta en GB:
ATENCIÓN: Para su seguridad es necesario conectar el enchufe del aparato para jardín con el cable de prolongación. El enchufe de empalme del cable de prolongación debe ser o ir revestido de goma y estar protegido contra salpicaduras de agua. El cable de prolongación debe utilizarse con un seguro contra tracción.
El cable de conexión debe inspeccionarse con regularidad en cuanto a posibles daños y solamente debe utilizarse si se encuentra en perfectas condiciones.
En caso de estar dañado el cable de conexión, este solamente debe hacerse reparar en un taller de servicio autorizado Bosch.
El enchufe macho de conexión debe ser conectado solamente a un enchufe hembra de las mismas características técnicas del enchufe macho en materia.
Mantenimiento
Póngase siempre unos guantes de protección al manipular o trabajar en el área de las cuchillas. Asegúrese de que todas las tuercas, pernos y tornillos están firmemente sujetos para garantizar un trabajo seguro con el aparato para jardín. - Controle con regularidad el estado y el nivel de desgaste del cesto colector de césped. - Controle el aparato para jardín y sustituya las piezas desgastadas o dañadas para mayor seguridad. - Utilice exclusivamente las cuchillas previstas para este aparato para jardín. Únicamente deben emplearse piezas de recambio originales Bosch. - Antes de almacenarlo asegúrese de que el aparato para jardín está limpio y exento de residuos. Si fuese preciso, limpiarlo con un cepillo suave y seco.
Símbolos
Los símbolos siguientes le ayudarán a entender las instrucciones de servicio. Es importante que retenga en su memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de forma más segura, el aparato para jardín.
Simbología Significado
Dicho de reacción
Dicho de movimiento
Utilice guantes de protección
Peso
Conexión
28|Español
| Simbologia Significado |
| ○ | Desconexión |
| ✓ | Acción permitida |
| × | Acción prohibIDA |
| Simbologia Significado |
| Accesorios/Piezas de recambio |
Utilización reglamentaria
El aparato para jardín ha sido diseñado para cortar césped en el área doméstica.
Datos técnicos
| Cortácsped ARM 33/ARM 34/ARM 34 R/ | ARM 1300-34 R/ARM 3400 | ARM 36/ARM 37/ARM 37 R/ARM 1400-37 R/ARM 3700 |
| N° de articulo | 3 600 HA6 1.. 3 600 HA6 2.. |
| Potencia absorbida nominal | W 1300 1400 | |
| Ancho de la cucilla | cm 34 37 | |
| Altura de corte | mm 20 - 70 20 - 70 | |
| Capacidad del cesto colector de césped | I | 4 0 |
| Peso según EPTA-Procedure 01:2014 | kg 12,0 12,5 | |
| Clase de protección | ☐ /II /II |
Número de serie: ver placa de características del aparato para jardín
Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones especiales para ciertos países.
Los procesos de conexión provocan una breve caída de la tensión. Si las condiciones de la red fuesen desfavorables, ello puede llegar a afectar a otros aparatos. En redes con impedancias inferiores a 0,36 ohmios es improbable que lleguen a perturbarse otros aparatos.
| Valores de emisión de ruidos determinados según EN 60335-2-77. | 3600 ... | HA6 1.. | HA6 2.. |
| El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: | | | |
| Nivel de presión sonora | dB(A) | 91 | 92 |
| Nivel de potencia acústica | dB(A) | 96 | 96 |
| Tolerancia K | dB | =2 | =1 |
| jUtiliceculosprotectoresauditivos! | | | |
| Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinadossegún EN 60335-2-77: | | | |
| Nivel de vibraciones generadas ah | m/s2 | <2,5 | <2,5 |
| Tolerancia K | m/s2 | =1,5 | =1,5 |
| 3 600 ... | HA6 1.. | HA6 2.. |
| Declaramos bajo nuestra exclusiva responsabilidad, que el producto describe en los "Datos tíncicos" cumple con todas las dispositions correspondentes de las directivas 2011/65/UE, hasta el 19 de Abril de 2016: 2004/108/CE, desde el 20 de Abril de 2016: 2014/30/UE, 2006/42/CE, 2000/14/CE inclusive sus改动aciones y está en conformidad con las siguientes normas: EN 60335-1, EN 60335-2-77, EN 50581. 2000/14/CE: Nivel de potencia acústica garantizo: Procedimiento para evaluación de la conformidad según anexo VI. | dB(A) | 96 | 96 |
Categoría de producto: 32
Centro oficial de inspección citado:
SRL, Sudbury, Inglaterra, N.º 1088
Expediente técnico (2006/42/CE, 2000/14/CE) en:
| Material que se adjunta | 1 201 |
| Montaje de las ruertas | 2 202 |
| Montaje de la empuñadura de estribo 3 | 203 |
| Ensemble del cesto colector de césped Montaje y desmontaje del cesto colec- tor de césped 4 | 204 |
| Ajuste de la alta de corte |
| Conexión | 205 |
| Desconexión | 205 |
| Instrucciones para la operación | 206 |
| Mantenimiento de la cucilla | 206 |
| Selección de los accesos.optiones | 207 |
Localización de fallos
Síntomas Posible causa Solución
| El motor no funciona No hay tensión de red Verificar y conectar |
| Toma de corriente defectuosa Emplear otra toma de corriente |
| Cable de prolongación defectuoso Verificar y sustituir el cable, si Proceed |
| El fusible se ha fundido Cambiar el fusible |
| Césped demasiado alto Ajustar una alta de corte mayor e inclinar ha-cía arriba la parte delantera del aparato parajardín al起初lear corte, para reducir la carga |
| El guardamotor se ha activado | Dejar que se enfríe el motor yaabustar una alta de corte mayor |
| El aparato para jardín funciona de forma intermitente | Cable de prolongación defectuoso Verificar y sustituir el cable, si Proceed |
| Cabledo interior de laquina defectuoso | Acudir al serviceo的专业o |
| El guardamotor se ha activado | Dejar que se enfríe el motor yaabustar una alta de corte mayor |
| El corte del césped es irregulary/oel motor trabaja con dificultad | Altura de corte muy baja | Ajustar una alta de corte mayor |
| Cuchilla mellada Cambiar cucilla | |
| Puede que exista una obstrucción | Examine la parte inferior del aparato para jar-dín y desobstrúa-la, si Proceed (utilice siem-pre los guantes de protección) |
| Cuchilla montada al revés | Montar la cucilla en la posición correcta |
| Al conectar el aparato para jar-dín, la cucilla de corte no gira | Cuchilla obstaculzada por la hierba | Desconectar el aparato para jardínDesobstruirlo (utilice siempreunos guantes deprotección) |
| Tuerca/tornillo de sujeción de la cucilla flojos | Apretar la tuerca/tornillo de sujeción de la cu-chilla (17 Nm) |
| Vibraciones o ruidos intensos | Tuerca/tornillo de sujeción de la cucilla flojos | Apretar la tuerca/tornillo de sujeción de la cu-chilla (17 Nm) |
| Cuchilla dañana | Cambiar cucilla |
