Producttype	Elektrische grasmaaier
Merk	Bosch
Model	ARM 34
Nominaal vermogen	1300 W
Snijbreedte	34 cm
Snijhoogte	20 – 70 mm (instelbaar)
Capaciteit van de opvangzak	40 L
Gewicht (volgens EPTA)	12,0 kg
Beschermingsklasse	II (dubbele isolatie)
Voedingsspanning	230 V AC
Frequentie	50 Hz
Geluidsdrukniveau (LpA)	91 dB(A)
Geluidsvermogensniveau (LwA)	96 dB(A)
Trillingsemissiewaarde (ah)	<2,5 m/s²
Motortype	Elektrische inductiemotor
Rotatiesnelheid van het mes	Niet gespecificeerd (ongeveer 3000 t/min)
Veiligheidsvoorziening	Dubbele isolatie, overbelastingsbeveiliging, mesrem (snelle stop)
Aanbevolen verlengkabel	H05VV-F of H05RN-F, doorsnede 1,5 mm² (max. 60 m) of 2,5 mm² (max. 100 m)
Onderhoud	Reiniging na gebruik, controle en vervanging van messen, controle van schroeven
Reserveonderdelen	Messen, messchroeven, opvangzak (origineel Bosch)
Gebruik	Particuliere tuingazons, gemiddeld oppervlak
Garantie	2 jaar (onder voorbehoud van wettelijke voorwaarden)

Veelgestelde vragen - ARM 34 BOSCH

Hoe start ik de Bosch ARM 34 grasmaaier?

Zorg ervoor dat de grasmaaier correct is aangesloten op een stopcontact met een geschikt verlengsnoer. Houd de handgreep vast en druk op de startknop (meestal op de handgreep). Laat de knop los om het mes te stoppen. Raadpleeg de handleiding voor veiligheidsdetails.

Hoe stel ik de snijhoogte in?

De Bosch ARM 34 grasmaaier heeft een centrale afstelling van de snijhoogte. Draai aan de afstelknop om de gewenste hoogte tussen 20 en 70 mm te selecteren. Voer deze afstelling uit met uitgeschakelde motor.

Wat te doen als de motor niet start?

Controleer of er netstroom is (stopcontact, verlengsnoer). Controleer de zekering in huis. Als het gras te hoog is, kantel de grasmaaier om de belasting te verminderen. Als het probleem aanhoudt, neem contact op met de Bosch klantenservice.

Hoe vervang ik het mes van de grasmaaier?

Koppel de grasmaaier los van de stroom. Draag beschermende handschoenen. Kantel de grasmaaier op zijn zijkant. Gebruik een sleutel om de messchroef los te draaien (aanhaalmoment 17 Nm). Vervang het mes en draai de schroef weer vast. Gebruik uitsluitend originele Bosch messen.

Wat is de capaciteit van de opvangzak?

De opvangzak van de Bosch ARM 34 heeft een capaciteit van 40 liter. Het is voorzien van een niveau-indicator om u te waarschuwen wanneer hij vol is.

Hoe reinig ik de grasmaaier na gebruik?

Koppel de grasmaaier los. Gebruik een droge borstel om gras en vuil te verwijderen. Gebruik geen water om elektrische risico's te voorkomen. Reinig regelmatig de onderkant van de behuizing om ophoping van gras te voorkomen.

Welke accessoires zijn beschikbaar voor dit model?

Bosch biedt vervangende messen, een extra opvangzak en eventueel een mulchingkit (afhankelijk van de versie). Raadpleeg de handleiding of de Bosch website voor compatibiliteit.

Hoe berg ik de grasmaaier in de winter op?

Reinig de grasmaaier grondig. Controleer de staat van het mes en de kabel. Berg hem op in een droge en vorstvrije ruimte. Koppel de kabel los en rol hem op zonder te knikken.

Wat zijn belangrijke veiligheidsmaatregelen?

Draag gesloten schoenen en een lange broek. Maai nooit bij regenachtig weer. Houd kinderen en huisdieren op afstand. Raak het draaiende mes niet aan. Koppel altijd los voor onderhoud.

Waar vind ik het serienummer van de grasmaaier?

Het serienummer (10 cijfers) staat op het typeplaatje op de behuizing van de grasmaaier. Het is nodig voor het bestellen van reserveonderdelen of het contacteren van de klantenservice.

GEBRUIKSAANWIJZING ARM 34 BOSCH

Veiligheidsvoorschriften

Let op! Lees de volgende voorschriften zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het tuingereedschap. Bewaar de gebruiksaanwijzing om deze later te kunnen raadplegen.

Verklaring van de symbolen op het tuingereedschap

Algemene waarschuwing.

Lees de gebruiksaanwijzing door.

Voorkom dat personen in de buurt gewond raken door weggeslingerde voorwerpen.

Waarschuwing: Houd een veilige afstand tot het tuingereedschap aan wanneer het werkt.

Voorzichtig met tenen en vingers.

Niet van toepassing.

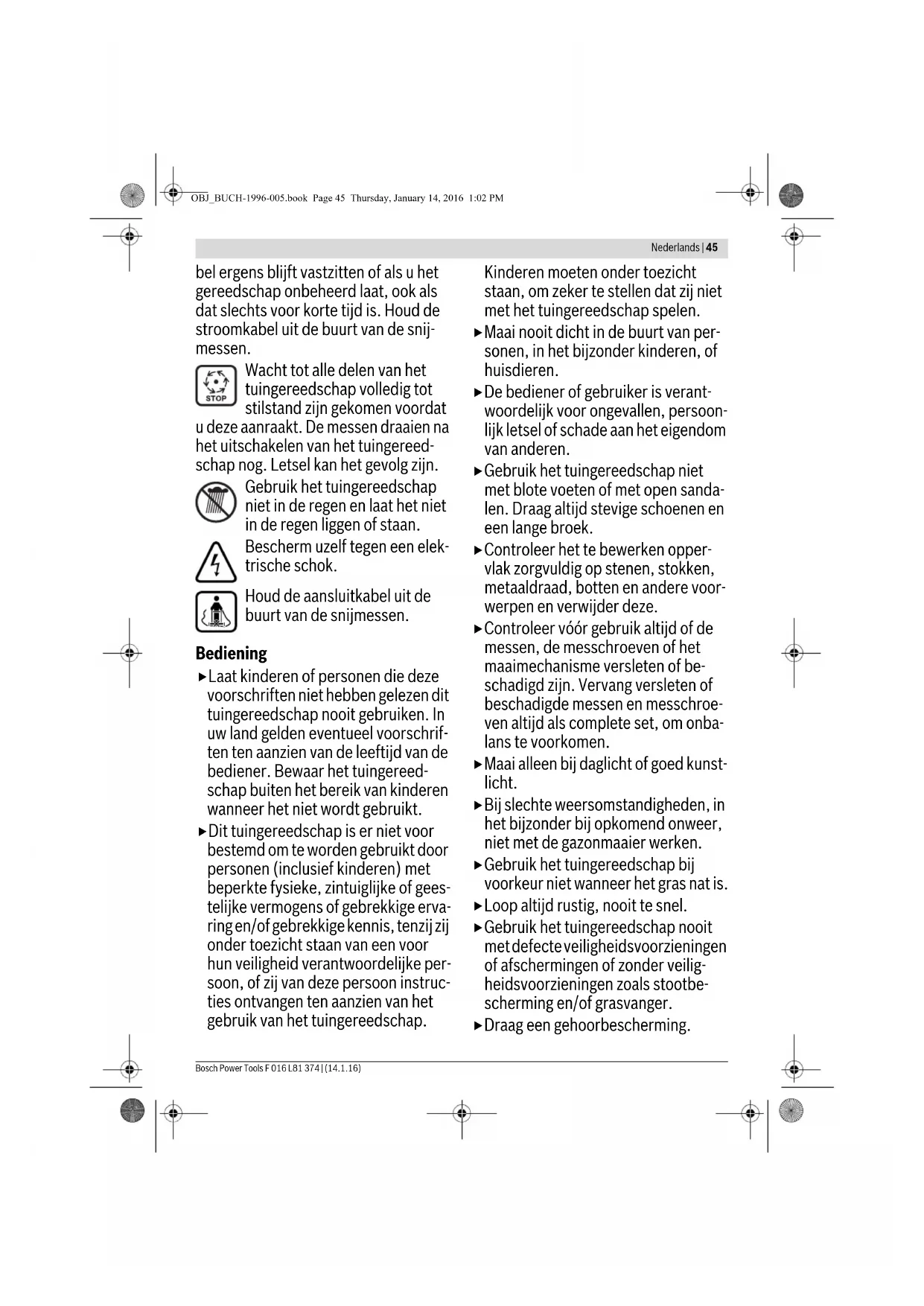

Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u het ge

reedschap instelt of reinigt, als de ka

bel ergens blijft vastzitten of als u het gereedschap onbeheerd laat, ook als dat slechts voor korte tijd is. Houd de stroomkabel uit de buurt van de snijmessen.

Wacht tot alle delen van het tuingereedschap volledig tot stilstand zijn gekomen voordat u het aanraakt. De messen draaien na het uitschakelen van het tuingereedschap nog na. Letsel kan het gevolg zijn.

Gebruik het tuingereedschap niet in de regen en laat het niet in de regen liggen of staan.

Bescherm uzelf tegen een elektrische schok.

Houd de aansluitkabel uit de buurt van de snijmessen.

Bediening

Laat kinderen of personen die deze voorschriften niet hebben gelezen dit tuingereedschap nooit gebruiken. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener. Bewaar het tuingereedschap buiten het bereik van kinderen wanneer het niet wordt gebruikt. Dit tuingereedschap is er niet voor bestemd om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrekkige ervaring en/of gebrekkige kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijk persoon, of van deze persoon instructies ontvangen ten aanzien van het gebruik van het tuingereedschap.

Kinderen moeten onder toezicht staan, om zeker te stellen dat zij niet met het tuingereedschap spelen.

Maai nooit in de buurt van personen, in het bijzonder kinderen, of huisdieren. De bediener of gebruiker is verantwoordelijk voor ongevallen, persoonlijk letsel of schade aan het eigendom van anderen. - Gebruik het tuingereedschap niet met blote voeten of met open sandalen. Draag altijd stevige schoenen en een lange broek. - Controleer het te bewerken oppervlak zorgvuldig op stenen, stokken, metaaldraad, botten en andere voorwerpen en verwijder deze. - Controleer voor gebruik altijd of de messen, de messchroeven of het maaimechanisme versleten of beschadigd zijn. Vervang versleten of beschadigde messen en messchroeven altijd als complete set, om onbalans te voorkomen. Maai alleen bij daglicht of goed kunstlicht. Bij slechte weersomstandigheden, in het bijzonder bij opkomend onweer, niet met de gazonmaaier werken. - Gebruik het tuingereedschap bij voorkeur niet wanneer het gras nat is. - Loop altijd rustig, nooit te snel. - Gebruik het tuingereedschap nooit met defecte veiligheidsvoorzieningen of afschermingen of zonder veiligheidsvoorzieningen zoals stootbescherming en/of grasvanger. - Draag een gehoorbescherming.

▷ Het werken op hellingen kan gevaarlijk zijn. - Maai geen bijzonder steile hellingen. Zorg ervoor dat u op een helling of op nat gras altijd stevig staat. - Maai altijd dwars op een helling, nooit maar boven of naar beneden. - Ga altijd uiterst voorzichtig te werk bij het veranderen van richting op een helling. ▷ Ga uiterst voorzichtig te werk bij het uitschakelen of bij het trekken van het tuingereedschap. Duw het tuingereedschap tijdens het maaien altijd voorwaarts en trek het nooit naar het lichaam toe. De messen moeten stilstaan als u het tuingereedschap voor het vervoer moet kantelen, als u rijdt over een plaats waar geen gras groeit en als u het tuingereedschap verplaatst naar een plaats waar u wilt maaien. Kantel het tuingereedschap bij het starten of aantrekken van de motor niet, behalve wanneer dit nodig is voor het starten in hoog gras. Til in dit geval de van de bediener afgewende zijde door het omlaagduwen van de handgreep niet verder dan nodig omhoog. Let erop dat uw handen zich op de greep bevinden wanneer u het tuingereedschap laat lopen. Schakel het tuingereedschap in zoals in de gebruiksaanwijzing beschreven en let erop dat uw voeten ver genoeg van ronddraaiende delen verwijderd zijn. ▷ Breng handen en voeten niet in de buurt van of onder ronddraaiende delen.

Houd afstand tot de uitworpzone terwijl u met het tuingereedschap werkt. ▷ Het tuingereedschap nooit optillen of dragen terwijl de motor loopt. ▷ Verander het tuingereedschap niet. Ongeoorloofde veranderingen kunnen de veiligheid van het tuingereedschap beïnvloeden en tot meer geluiden en trillingen leiden. ▷ Controleer regelmatig de aansluitkabel en de verlengkabel. Sluit een beschadigde kabel niet aan op het stroomnet en raak een beschadigde kabel niet aan voordat u de verbinding met het stroomnet verbroken heeft. Bij een beschadigde kabel kunnen spanningvoerende delen aangeraakt worden. Bescherm uzelf tegen gevaren door een elektrische schok.

Trek de stekker uit het stopcontact:

• Altijd wanneer u zich van het tuingereedschap verwijdert.
• voor het verwijderen van blokkeringen,
• als u het tuingereedschap controleert, reinigt of eraan werkt,
• na het raken van een voorwerp. Controleer het tuingereedschap onmiddellijk op beschadigingen en laat het indien nodig repareren,
• als het tuingereedschap op een ongewone manier begint te trillen (onmiddellijk controleren).

Stroomaansluiting

De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het apparaat. Geadviseerd wordt om dit apparaat alleen aan te sluiten op een stopcontact

Nederlands | 47

dat is beveiligd met aardlekschakelaar van 30 mA

• Gebruik bij het vervangen van de kabel van het apparaat alleen de door de fabrikant geadviseerde aansluitkabel. Zie de gebruiksaanwijzing voor bestelnummer en type. Pak de stekker nooit met natte handen vast. Rijd niet over de aansluitkabel of de verlengkabel, klem deze niet vast en trek er niet aan. De kabel kan anders beschadigd raken. Bescherm de kabel tegen hitte, olie en scherpe randen. De verlengkabel moet de in de gebruiksaanwijzing vermelde diameter hebben en spatwaterdicht zijn. De verbinding van stekker en contrastekker mag niet in het water liggen. Draag altijd tuinhandschoenen wanneer u de scherpe messen vastpakt of eraan werkt.

Let op! Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert. Hetzelfde geldt wanneer de stroomkabel beschadigd, doorgesneden of in de war is. Nadat het tuingereedschap is uitgeschakeld, draaien de messen nog enkele seconden. Voorzichtig! Raak het ronddraaiende snijmes niet aan.

Het tuingereedschap is voor uw veiligheid geïsoleerd en heeft geen aarding nodig. De bedrijfsspanning bedraagt

230 V AC, 50 Hz (voor landen buiten de EU 220 V of 240 V, afhankelijk van de uitvoering). Gebruik alleen goedgekeurde verlengkabels. Informatie is verkrijgbaar bij de erkende klantenservice.

Er mogen alleen verlengkabels van het type H05VV-F, H05RN-F of IEC (60227 IEC 53, 60245 IEC 57) worden gebruikt.

Als u een verlengkabel voor het gereedschap gebruikt, zorg er dan voor dat kabels met de volgende aderdiameters zijn:

• 1,0 mm²: maximale lengte 40 m
• 1,5 mm²: maximale lengte 60 m
• 2,5 mm²: maximale lengte 100 m

Opmerking: Als u een verlengkabel gebruikt, moet deze (zoals bij de veiligheidsvoorschriften beschreven) een aardedraad bezitten die via de stekker met de aardedraad van uw elektrische installatie verbonden is.

Vraag bij twijfel een vakman voor elektriciteit of de Bosch-klantenservice om advies.

▸ VOORZICHTIG: Verlengkabels die niet volgens de voorschriften zijn, kunnen gevaarlijk zijn. Verlengkabels, stekkers en contrastekker moeten waterdicht uitgevoerd en voor gebruik buitenshuis goedgekeurd zijn.

Kabelverbindingen moeten droog zijn en niet op de grond liggen.

Voor extra veiligheid wordt het gebruik van een aardlekschakelaar met een uitschakelstroom van maximaal 30 mA geadviseerd. De aardlekschakelaar moet voor gebruik altijd worden gecontroleerd.

Informatie over producten die niet in Groot-Brittannië worden verkocht:

LET OP: Voor uw veiligheid is het noodzakelijk dat de aan het tuingereedschap aangebrachte stekker met de verlengkabel worden verbonden. De stekker van de verlengkabel moet spatwaterbestendig zijn en uit rubber bestaan of met rubber bekleed zijn. De verlengkabel moet van een trekontlasting worden voorzien.

De aansluitkabel moet regelmatig op beschadigingen worden gecontroleerd en mag alleen in onbeschadigde toestand worden gebruikt.

Als de aansluitkabel beschadigd is, mag deze alleen door een erkende Bosch-werkplaats worden gerepareerd.

Onderhoud

▷ Draag altijd tuinhandschoenen wanneer u de scherpe messen vastpakt of eraan werkt. ▷ Controleer of alle moeren, bouten en schroeven vastzitten, zodat een veilige toestand van het tuingereedschap gewaarborgd is. ▷ Controleer de grasbak regelmatig op toestand en slijtage. ▷ Controleer het tuingereedschap. Versleten of beschadigde delen moeten voor de veiligheid worden vervangen.

▷ Gebruik uitsluitend voor het tuingereedschap voorziene maaimessen. Zorg ervoor dat vervangingsonderdelen van Bosch afkomstig zijn. - Controleer voordat u het tuingereedschap opbergt dat het schoon is en er zich geen resten op bevinden. Indien nodig met een zachte, droge borstel reinigen.

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het tuingereedschap goed en veilig te gebruiken.

Symbool Betekenis

Reactierichting

Bewegingsrichting

Draag werkhandschoenen

Gewicht

Inschakelen

Uitschakelen

Toegestane handling

Verboden handling

Toebehoren en vervangingsonderdelen

Gebruik volgens bestemming

Het tuingereedschap is bestemd voor het maaien van tuinen, alleen voor particulier gebruik.

Nederlands|49

Technische gegevens

Gazonmaier ARM 33/ARM 34/ARM 34 R/	ARM 1300-34 R/ARM 3400	ARM 36/ARM 37/ARM 37 R/ARM 1400-37 R/ARM 3700
Productnummer	3 600 HA6 1.. 3 600 HA6 2..
Opgenomen vermogen	W 1300 1400
Mesbreedte	cm 34 37
Maaihoogte	mm 20 - 70 20 - 70
Inhoud grasbak	I	4
Gewicht volgens EPTA-Procedure 01:2014	kg 12,0 12,5
Isolatieklasse	☐ /II /II

Serienummer zie typeplaatje op tuingereedschap

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.

Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige voorwaarden van het stroomnet kunnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties kleiner dan 0,36 ohm worden geen storingen verwacht.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 60335-2-77.
	3600 ...	HA6 1..	HA6 2..
Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:
Geluidsdrukniveau	dB(A)	91	92
Geluidsvermogenniveau	dB(A)	96	96
Onzekerheid K	dB	=2	=1
Draag een gehoorbescherming.
Totale trillingswaarden ah(vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 60335-2-77;
trillingssemissiewaarde ah	m/s2	<2,5	<2,5
Onzekerheid K	m/s2	=1,5	=1,5

Conformiteitsverklaring C

	3 600 ...	HA6 1..	HA6 2..
We verklaren op unsere verantwoordelijkheid dat het onder „Technische gevevens“ beschreven product aan alle desbetreffende bepalingen van de richtlijnen 2011/65/EU, tot 19 april 2016: 2004/108/EG, vanaf 20 april 2016: 2014/30/EU, 2006/42/EG, 2000/14/EG inclusief van de wijdzigingen ervan voldoet en met de volgende normen overeenstemt EN 60335-1, EN 60335-2-77, EN 50581.2000/14/EG: Gegerandeerd geluidsvermogenniveau:	dB(A)	96	96
Wegingsmethode van de conformiteit volgens aanhangsel VI.

Productcategorie:32

Benoemde instantie:

SRL, Sudbury, England, Nr. 1088

Technisch dossier (2006/42/EG, 2000/14/EG) bij:

Handelngsdool	Afbeeling	Pagina
Meegeleverd	1	201
Montage van de wielen	2	202
Montage van de greepbeugels	3	203
Grasbak in elkaar zetten
Gasbak inzetten en verwijderen	4	204
Maaihoogte instellen	5	204
Inschakelen	6	205
Uitschakelen	6	205
Tips voor de werkzaamheden	7	206
Onderhoud van de messen	8	206
Toebehoren kiezen	9	207

50|Nederlands

Storingen opsporen

Symptomen Mogelijke oorzaak Oplossing

Stopcontact defect Gebruik een ander stopcontact

Verlengkabel beschadigd Kabel controleren en vervangen, indien be

schadigd

Zekering doorgeslagen Zekering vervangen

Gras te lang Grotere maaihoogte instellen en tuingereed

schap kantelen om de startbelasting te vermin

deren

Motorbeveiliging aangesproken Laat de motor afkoelen en stel een grotere

maaihoogte in

Tuingereedschap loopt met on- Verlengkabel beschadigd Kabel controleren en vervangen, indien be

derbrekingen

schadigd

Interne bekabeling van tuingereedschap de- Neem contact op met klantenservice

fect

Motorbeveiliging aangesproken Laat de motor afkoelen en stel een grotere

maaihoogte in

Tuingereedschap maait onre- Maahoogte te laag Grotere maaihoogte instellen

gelmatig Messen bot Mes verrangen

erfot Motor loant moeijik Verstopping mogelijk Onderzijde van het tuingereedschap controle

ren en indien nodig vrij maken (draag.altijd

tuinhandschoenen)

Mes omgekeerd gemonteerd Mes goed monteren

Na het inschakenen van het Mes worden gehinderd door gras

Tuingereedschap uitschakelen

Verstopping verwijderen (draag algtd tuin

handschoenen)

Moer of schroef van mes los. Draai de moer of de schroef van het mes vast.

(17 Nm)

Sterke trillingen of geluiden.

Moer of schroef van mes los.

Draai de moer of de schroef van het mes vast.

(17 Nm)

Mes beschadigd.

Mes vervangen.

Klantenservice en gebruiksadviezen.

Vermeld bij vragen en bestellingen van vervangingsonderde

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van het tuingereedschap.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Tuingereedschappen, toebehoren en verpakkingen moeten

op een voor het milieu verantwoorde wijze worden gerecy

cled.

Goo tuingereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU

betreffende oude elektrische en elek

sche apparaten en de omzetting van dericht

lijn in nationaalrecht moeten nieteer bruik

worden ingezameld en op een voor het milieu

verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.
