ARM 34 - Kosilnica BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Električna kosilnica
Znamka	Bosch
Model	ARM 34
Nazivna moč	1300 W
Širina košnje	34 cm
Višina košnje	20 – 70 mm (nastavljivo)
Prostornina zbiralne košare	40 L
Teža (po EPTA)	12,0 kg
Razred zaščite	II (dvojna izolacija)
Napajalna napetost	230 V AC
Frekvenca	50 Hz
Raven zvočnega tlaka (LpA)	91 dB(A)
Raven zvočne moči (LwA)	96 dB(A)
Vrednost vibracij (ah)	<2,5 m/s²
Vrsta motorja	Indukcijski električni
Hitrost vrtenja rezila	Ni navedena (približno 3000 vrt/min)
Varnostna naprava	Dvojna izolacija, zaščita pred preobremenitvijo, zavora rezila (hitro zaustavljanje)
Priporočen podaljšek	H05VV-F ali H05RN-F, presek 1,5 mm² (maks. 60 m) ali 2,5 mm² (maks. 100 m)
Vzdrževanje	Čiščenje po uporabi, pregled in menjava rezil, preverjanje vijakov
Nadomestni deli	Rezila, vijaki rezila, zbiralna košara (originalni Bosch)
Uporaba	Zasebne vrtne trate, srednja površina
Garancija	2 leti (ob upoštevanju zakonskih pogojev)

Pogosto zastavljena vprašanja - ARM 34 BOSCH

Kako zagnati kosilnico Bosch ARM 34?

Prepričajte se, da je kosilnica pravilno priključena na električno vtičnico s primernim podaljškom. Držite ročaj in pritisnite gumb za zagon (običajno na ročaju). Spustite gumb, da ustavite rezilo. Za varnostne podrobnosti si oglejte navodila.

Kako nastaviti višino košnje?

Kosilnica Bosch ARM 34 ima centralno nastavitev višine košnje. Obrnite nastavitveni gumb za izbiro želene višine med 20 in 70 mm. Nastavitev opravite pri ugasnjenem motorju.

Kaj storiti, če motor ne zažene?

Preverite prisotnost električnega toka (vtičnica, podaljšek). Preverite hišno varovalko. Če je trava previsoka, nagnite kosilnico, da zmanjšate obremenitev. Če težava ne izgine, se obrnite na Bosch servis.

Kako zamenjati rezilo kosilnice?

Izvlecite vtikač. Nosite zaščitne rokavice. Nagnite kosilnico na stran. S ključem popustite vijak rezila (navor 17 Nm). Zamenjajte rezilo in ponovno zategnite vijak. Uporabljajte samo originalna Bosch rezila.

Kakšna je prostornina zbiralne košare?

Zbiralna košara kosilnice Bosch ARM 34 ima prostornino 40 litrov. Opremljena je z indikatorjem nivoja, ki vas opozori, ko je polna.

Kako očistiti kosilnico po uporabi?

Izvlecite vtikač. S suho krtačo odstranite travo in umazanijo. Ne uporabljajte vode, da preprečite električni udar. Redno čistite spodnji del ohišja, da preprečite nabiranje trave.

Kateri dodatki so na voljo za ta model?

Bosch ponuja nadomestna rezila, dodatno zbiralno košaro in po možnosti mulčni komplet (odvisno od različice). Za združljivost preverite navodila ali spletno stran Bosch.

Kako shraniti kosilnico pozimi?

Temeljito očistite kosilnico. Preverite stanje rezila in kabla. Shranite na suhem mestu, zaščitenem pred zmrzaljo. Izvlecite kabel in ga zvijte brez prepogibanja.

Kateri so pomembni varnostni ukrepi?

Nosite zaprto obutev in dolge hlače. Nikoli ne kosite v dežju. Otroke in živali držite stran. Ne dotikajte se vrtečega se rezila. Pred vzdrževanjem vedno izvlecite vtikač.

Kje najdem serijsko številko kosilnice?

Serijska številka (10 števk) je na tablici z oznako na ohišju kosilnice. Potrebna je za naročanje nadomestnih delov ali stik s servisom.

NAVODILA ZA UPORABO ARM 34 BOSCH

Opozorilo: Ko vrtno orodje deluje, ohranite varen razmik od njega.

Pozor! Skrbno preberite naslednja navodila. Seznanite se z upravljalnimi elementi in s pravilno uporabo vrtnega orodja. Prosimo, da to navodilo za obratovanje varno shranite za kasnejšo uporabo.

Razlaga simbolov na vrtnem orodju

Splošno opozorilo na nevarnost.

Preberite si to navodilo za obratovanje.

Pazite, da predmeti, ki bi odleteli od škarj, ne bodo poškodovali oseb, ki stojijo v bližini.

Opozorilo: Ko vrtno orodje obratuje, držite varno razdaljo do slednjega.

Pozor: Previdno - ne dotikajte se rotirajočih nožev. Noži so ostri. Pazite na to, da ne boste izgubili prstov na nogah in rokah.

Neustrezno.

Preden želite opraviti nastavitve na stroju ali pa ga očistiti ali če se je zamotal

kabel oziroma, če morate vrtno orodje za kratek čas pustiti brez nadzora, morate izklopiti vrtno orodje in potegniti omrežni vtič iz vtičnice. Poskrbite za to, da bo električni kabel oddaljen od rezalnih nožev.

Počakajte na to, da se vsi deli vrtnega orodja popolnoma ustavijo, preden se ga

dotaknete. Noži po izklopu vrtnega orodja nadaljujejo z rotiranjem in lahko povzročijo poškodbe.

Vrtnega orodja ne uporabljajte, ko dežuje, in ga ne izpostavljajte dežju.

Zaščitite se pred električnim udarom.

Poskrbite za to, da bo priključni kabel oddaljen od rezalnih nožev.

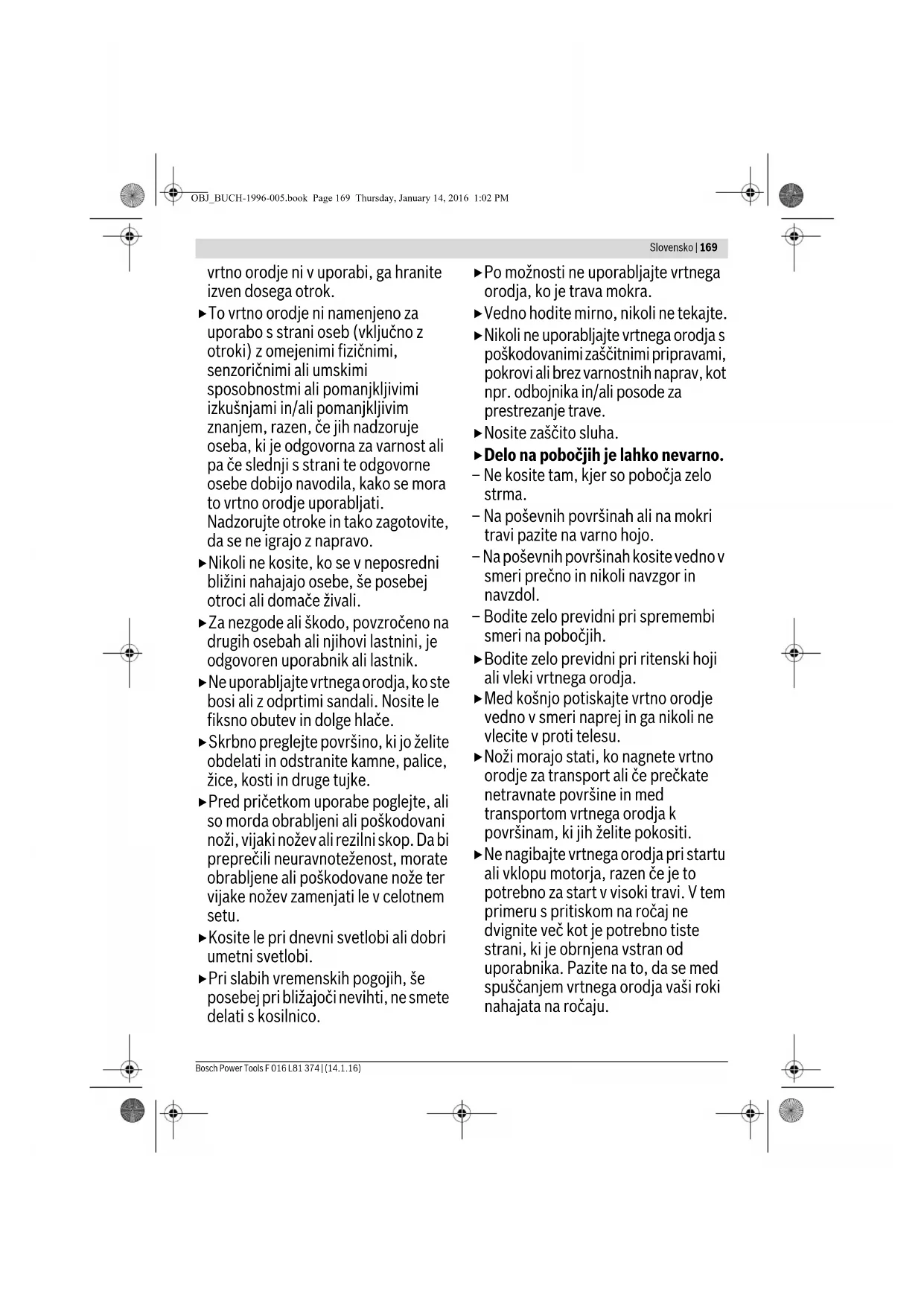

Uporaba

Nikoli ne dovolite otrokom ali osebam, ki niso seznanjene s temi navodili, da bi uporabljale to vrtno orodje. Nacionalni predpisi morebiti omejujejo starost uporabnika. Kadar

vrtno orodje ni v uporabi, ga hranite izven dosega otrok.

To vrtno orodje ni namenjeno za uporabo s strani oseb (vključno z otroki) z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen če jih nadzoruje oseba, ki je odgovorna za varnost, ali pa če slednji s strani te odgovorne osebe dobijo navodila, kako se mora to vrtno orodje uporabljati. Nadzorujte otroke in tako zagotovite, da se ne igrajo z napravo. Nikoli ne kosite, ko se v neposredni bližini nahajajo osebe, še posebej otroci ali domače živali. Za nezgode ali škodo, povzročeno na drugih osebah ali njihovi lastnini, je odgovoren uporabnik ali lastnik. Ne uporabljajte vrtnega orodja, ko ste bosi ali z odprtimi sandali. Nosite le fiksno obutev in dolge hlače. Skrbno preglejte površino, ki jo želite obdelati, in odstranite kamne, palice, žice, kosti in druge tujke. Pred pričetkom uporabe poglejte, ali so morda obrnjeni ali poškodovani noži, vijaki nožev ali rezilni sklop. Da bi preprečili neuravnoteženost, morate obrnjene ali poškodovane nože ter vijake nožev zamenjati le v celotnem setu. Kosite le pri dnevni svetlobi ali dobri umetni svetlobi. Pri slabih vremenskih pogojih, še posebej pri bližajoči nevihti, ne smete delati s kosilnico.

• Po možnosti ne uporabljajte vrtnega orodja, ko je trava mokra. Vedno hodite mirno, nikoli ne tekajte. Nikoli ne uporabljajte vrtnega orodja s poškodovanimi zaščitnimi pripravami, pokrovi ali brez varnostnih naprav, kot npr. odbojnika in/ali posode za prestrezanje trave. Nosite zaščito sluha. Delo na pobočjih je lahko nevarno.
• Ne kosite tam, kjer so pobočja zelo strma.
• Na poševnih površinah ali na mokri travi pazite na varno hojo.
• Na poševnih površinah kosite vedno v smeri prečno in nikoli navzgor in navzdol. Bodite zelo previdni pri spremembi smeri na pobočjih. Bodite zelo previdni pri ritenski hoji ali vleki vrtnega orodja. Med košnjo potiskajte vrtno orodje vedno v smeri naprej in ga nikoli ne vlecite proti telesu. Noži morajo stati, ko nagnete vrtno orodje za transport ali če prečkate netravnate površine in med transportom vrtnega orodja k površinam, ki jih želite pokositi.
• Ne nagibajte vrtnega orodja pri zagonu ali vklopu motorja, razen če je to potrebno za zagon v visoki travi. V tem primeru s pritiskom na ročaj ne dvignite več kot je potrebno tiste strani, ki je obrnjena stran od uporabnika. Pazite, da se med spuščanjem vrtnega orodja vaši roki nahajata na ročaju.

Vklopite vrtno orodje, kot je opisano v navodilu za obratovanje, in pazite, da bodo vaše noge dovolj daleč stran od rotirajočih se delov. Poskrbite, da se roki in nogi ne nahajata v bližini ali pod rotirajočimi deli. Pri delu z vrtnim orodjem se ne približujte področju izmeta. Nikoli ne dvigujte oz. ne nosite vrtnega orodja z vklopljenim motorjem. Na noben način ne spreminjajte vrtnega orodja. Nedovoljene spremembe lahko negativno vplivajo na varnost vašega vrtnega orodja in povzročijo povečanje hrupa in vibracij. Priključni kabel in uporabljen podaljšek morate redno preverjati. Poškodovanega kabla ne smete priključiti na električno omrežje ali se ga dotakniti, preden ga niste ločili od omrežja. Pri poškodovanem kablu se lahko zgodi, da pride v stik z deli, ki so pod napetostjo. Zaščitite se pred nevarnostmi zaradi električnega udara.

Potegnite omrežni vtič iz vtičnice v naslednjih primerih:

- vedno, ko se oddaljite od vrtnega orodja, pred odstranitvijo blokad, - med kontrolo ali čiščenjem vrtnega orodja oz. ko neposredno delate na stroju, - po trčenju s tujkom. Preverite vrtno orodje glede na poškodbe in če je

potrebno, morate poskrbeti za popravilo v primeru, - če vrtno orodje začne nenavadno vibrirati (takojšnja kontrola).

Električni priključek

Napetost električnega vira mora ustrezati podatkom, ki so navedeni na tipski ploščici naprave. Priporočamo, da to napravo priključite le na vtičnico, ki je zavarovana s tokovnim zaščitnim stikalom 30 mA (FI-stikalo). Pri zamenjavi kabla na napravi uporabite le omrežne priključne kable, ki jih je predvidel proizvajalec - številka naročila in tip glejte v navodilu za uporabo. - Omrežnega vtiča se nikoli ne dotaknite z mokrimi rokami. Ne smete peljati preko omrežnega priključka, ne smete ga stiskati ali vleči za njega, saj bi ga lahko poškodovali. Zaščitite kabel pred vročino, oljem in ostrimi robovi. Prerez podaljševalnega kabla mora ustrezati meram, ki so navedene v navodilu za uporabo, ter mora biti zaščiten pred škropljenjem. Vtična povezava ne sme ležati v vodi. Vselej nosite vrtne rokavice, ko rokujete z ostrimi noži ali delate na področju ostrih nožev.

Električna varnost

Pozor! Pred opravili vzdrževanja ali čiščenja izklopite vrtno orodje in izvlecite omrežni vtič. Enako storite v primeru, ko je omrežni kabel poškodovan, narezan ali zamotan.

Po izključitvi vrtnega orodja se vrtijo noži še nekaj sekund naprej. Bodite previdni - ne dotikajte se vrtečega noža.

Vrtno orodje je v varnostne namene zaščitno izolirano in ne potrebuje ozemljitve. Omrežna napetost znaša 230 V AC, 50 Hz (za nečlanice EU 220 V, 240 V glede na izvedbo). Uporabite le odobrene podaljševalne kable. Informacije dobite pri pooblaščenem servisu.

Uporabljati se smejo samo podaljški vrste H05VV-F, H05RN-F ali IEC (60227 IEC 53, 60245 IEC 57).

Če pri uporabi stroja uporabljate podaljšek, smete vzeti le kabel z naslednjimi prerezi prevodnikov:

• 1,0 mm²: maksimalna dolžina 40 m
• 1,5 mm²: maksimalna dolžina 60 m
• 2,5 mm²: maksimalna dolžina 100 m

Opozorilo: Če uporabite podaljševalni kabel, mora slednji v skladu z varnostnimi navodili imeti zaščitni vodnik, ki je z vtičem povezan z zaščitnim vodnikom vaše električne naprave.

V primeru dvoma vprašajte kvalificiranega električarja ali najbližje zastopstvo servisa Bosch.

• POZOR: Nepravilno izvedeni podaljševalni kabli so lahko nevarni. Podaljševalni kabli, vtiči in mesta priključka morajo biti izvedeni vodotesno in dovoljeni za zunanjo uporabo.

Priključna mesta kablov morajo biti suha in ne smejo ležati na tleh.

Za povečanje varnosti vam priporočamo, da uporabite FI-stikalo (RCD) z okvarnim tokom maks. 30 mA. To FI-stikalo morate pred vsako uporabo preveriti.

Opozorilo za izdelke, ki se ne prodajajo v Veliki Britaniji:

POZOR: Za vašo varnost je potrebno, da se vtič na vrtnem orodju poveže s podaljševalnim kablom. Priključno mesto podaljševalnega kabla se mora zaščititi proti škropljenju. Slednje mora biti iz gume ali biti prevečeno z gumo. Podaljševalni kabel se mora uporabljati z razbremenitvijo natega.

Priključni vodnik morate redno pregledovati glede na znake poškodb in ga smete uporabljati le v brezhibnem stanju.

Če je priključni vodnik poškodovan, ga sme popraviti le pooblaščena servisna delavnica Bosch.

Vzdrževanje

Vedno nosite vrtne rokavice, ko rokujete z ostrimi noži ali delate na področju ostrih nožev. Prepričajte se, da so vse matice, sorniki in vijaki varno pritrjeni, da zagotovite varno delovanje vrtnega orodja. Redno preverjajte stanje in obrabljenost posode za prestrezanje trave. Preglejte vrtno orodje in zaradi varnosti zamenjajte obrabljene ali poškodovane dele.

Uporabljajte le tiste rezalne nože, ki so predvideni za to vrtno orodje.

Poskrbite, da so vsi deli, ki jih boste zamenjali, izdelani v tovarni Bosch. Pred shranjevanjem poskrbite, da je vrtno orodje očiščeno in brez ostankov. Po potrebi odstranite nečistoče z mehko in suho krtačo.

Simboli

Naslednji simboli so pomembni za branje in razumevanje navodil za obratovanje. Zapomnite si simbole in njihov pomen. Pravilna interpretacija simbolov vam pomaga, da vrtno orodje lahko bolje in varneje uporabljate.

Simbol Pomen

Smer reakcije

Smer premikanja

Simbol Pomen

Nosite zaščitne rokavice

Teža

Vklop

Izklop

Prepovedano dejanje

Pribor/nadomestni deli

Uporaba v skladu z namenom

Električno orodje je namenjeno za košnjo trate v privatne namene.

Tehnični podatki

Kosilnica ARM 33/ARM 34/ARM 34 R/	ARM 1300-34 R/ARM 3400	ARM 36/ARM 37/ARM 37 R/ARM 1400-37 R/ARM 3700
Številka artikla	3 600 HA6 1.. 3 600 HA6 2..
Nazivna odjemna moć	W 1300 1400
Širina noža	cm 34 37
Višina reza	mm 20 - 70 20 - 70
Volumen, prestrezna posoda za travo	I	4
Teža po EPTA-Procedure 01:2014	kg 12,0 12,5
Zašcitni razred	☐ /II /II

Serijska številka glejte tipsko tablico na vrtnem orodju

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.

Vklopi električnih aparatov imajo za posledico kratkotrajne padce napetosti. Pri neugodnih pogojih se lahko pojavijo motnje v delovanju drugih naprav. Pri omrežnih impedancah, ki znašajo manj kot 0,36 Ohm, motenj ni pričakovati.

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa izračunane v skladu z EN 60335-2-77.	3600 ...	HA6 1..	HA6 2..
Z A-ocjeneni nivo hrupa naprave znaša obićajno:
Nivo hrupa	dB(A)	91	92
Moć hrupa	dB(A)	96	96
Negotovost K	dB	=2	=1
Nosite zašćito sluha!
Skupne vrednosti vibracij \( a_h \) (vektorska vsota treh smeri) in negotovost K se izračunajo v skladu z EN 60335-2-77:
Emisija svecnost vibracij \( a_h \)	\( m/s^2 \)	<2,5	<2,5
Negotovost K	\( m/s^2 \)	=1,5	=1,5

F016L81374|(14.1.16) Bosch Power Tools

ensko|173

Izjava o skladnosti C

3600...HA61..HA62..

Z izkljucno odgovornostjo izjavljamo, daje izdelek, opisan v „ Tehnicih podatkih“, v skladu z vsemi relevantimi dolocil direktiv 2011/65/EU, do 19. aprila 2016: 2004/108/ES, od 20. aprila 2016: 2014/30/EU, 2006/42/ES, 2000/14/ES, vkljucno z njihovimi

spreembami in ustrea naslednjim normam: EN 60335-1, EN 60335-2-77, EN 50581.

2000/14/ES: Garantirana moč hrupa:

Postopek ocenjevanja skladnosti v skladu z dodatkom VI.

dB(A) 96 96

Kategorija izdelka: 32

Priglašeni organ:

SRL, Sudbury, Anglija, št. 1088

Tehnična dokumentacija (2006/42/ES, 2000/14/ES) pri Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2

Simptomi Možen vzrok Pomoč

Motor ne zažene Brez omrežne napetosti Preveriti in vklopiti

	Omrežna vtičnica je okvarjena Uporabite drugo vtičnico
	Podaljiševalni kabel je poškodovan Preverite kabel in ga po potrebi zamenjalte, Če je poškodovan
	Varovalka je sprežila Zamenjalte varovalko
	Trava je predolga Nastavite većjo višino reza in nagnite vrtno orodje, s tem se zmanjša začetna obretenitev
	Sprežila se je zašcitá motorja Pustite, da se motor ohladi in z nastavitvijo povećajte višino reza
Vrtno orodje deluje s prekinitvami	Podaljiševalni kabel je poškodovan Preverite kabel in ga po potrebi zamenjalte, Če je poškodovan
	Okvarjena interna kabelska napeljava vrtnegā orodja Poïšće pomoć v servisu
	Sprežila se je zašcitá motorja Pustite, da se motor ohladi in z nastavitvijo povećajte višino reza

174 | Hrvaščina

Simptomi Možen vzrok Pomoč

Vrtno orodje zapušča	Višina reza je prenizika Nastavite večjo višino reza
neenakomerno pokošeno trato in/ali Motor deluje s težavo	Topi noži Zamenjava nožev
	Možna zamašitev Preverite in po potrebi očistite spodnjio stran vrtnega orodja (pri tem morate vedno nositi vrtne rokavice)
	Nož je montiran narobe obrnjeno Montirajte nož pravlino obrnjeno
Povklopu vrtnegа orodjase nož ne obrača	Trava ovira nože lzklopite vrtno orodje Odstranite zamašitev (pri tem morate vedno nositi vrtne rokavice)
	Matica oz. vijak noža sta zrahljana Privijte matico oz. vijak noža (17Nm)
Močne vibracije/šum	Matica oz. vijak noža sta zrahljana Privijte matico oz. vijak noža (17Nm)
	Poškodovan nož Zamenjava nožev

Servis in svetovanje o uporabi

Pri vseh vprašanjih in naročilih nadomestnih delov morate nujno navesti desetmestno številko izdelka s tipske tablice vrtnega orodja.

Slovenščina

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

Odlaganje

Odpadno vrtno orodje, pribor in embalažo morate reciklirati v skladu z varstvom okolja.

Vrtnih orodij ne mečite med gospodinjske odpadke!

Samo za države EU:

V skladu z Direktivo 2012/19/EU Evropskega parlamenta in Sveta o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električna in elektronska oprema, ki ni več v uporabi, ločeno zbirati ter okolju prijazno reciklirati.

Pridržujemo si pravico do sprememb.
