ARM 34 - Muruniiduk BOSCH - Tasuta kasutusjuhend

Toote tüüp	Elektriline muruniiduk
Bränd	Bosch
Mudel	ARM 34
Nimivõimsus	1300 W
Lõikelaius	34 cm
Lõikekõrgus	20 – 70 mm (reguleeritav)
Kogumiskoti mahutavus	40 L
Kaal (vastavalt EPTA-le)	12,0 kg
Kaitseklass	II (topeltisolatsioon)
Toitepinge	230 V AC
Sagedus	50 Hz
Helirõhutase (LpA)	91 dB(A)
Helivõimsustase (LwA)	96 dB(A)
Vibratsiooni väärtus (ah)	<2,5 m/s²
Mootori tüüp	Induktsioonelektriline
Lõiketera pöörlemiskiirus	Määramata (umbes 3000 p/min)
Ohutusseade	Topeltisolatsioon, ülekoormuskaitse, terapiduri (kiire seiskamine)
Soovitatav pikendusjuhe	H05VV-F või H05RN-F, ristlõige 1,5 mm² (max 60 m) või 2,5 mm² (max 100 m)
Hooldus	Puhastus pärast kasutamist, terade kontroll ja vahetamine, kruvide kontroll
Varuosad	Terad, terakruvid, kogumiskott (Boschi originaal)
Kasutamine	Eraaia muruplatsid, keskmine pindala
Garantii	2 aastat (kehtivate seadusetingimuste kohaselt)

Korduma kippuvad küsimused - ARM 34 BOSCH

Kuidas käivitada Bosch ARM 34 muruniidukit?

Veenduge, et muruniiduk on korralikult ühendatud sobiva pikendusjuhtmega seinakontakti. Hoidke käepidemest ja vajutage käivitusnuppu (tavaliselt asub käepidemel). Nupu vabastamisel tera peatub. Ohutuse üksikasjade leidmiseks vaadake kasutusjuhendit.

Kuidas reguleerida lõikekõrgust?

Bosch ARM 34 muruniidukil on keskne lõikekõrguse regulaator. Pöörake reguleerimisnuppu, et valida soovitud kõrgus vahemikus 20–70 mm. Tehke seda ainult mootor seiskamise korral.

Mida teha, kui mootor ei käivitu?

Kontrollige voolu olemasolu seinakontaktis ja pikendusjuhtmes. Kontrollige kodu kaitselülitit. Kui rohi on liiga kõrge, kallutage muruniiduki tagurpidi, et vähendada koormust. Kui probleem püsib, pöörduge Boschi klienditeeninduse poole.

Kuidas muruniiduki tera vahetada?

Ühendage muruniiduk vooluvõrgust. Kandke kaitsekindaid. Kallutage muruniiduk küljele. Kasutage mutrivõtit terakruvi lõdvendamiseks (kinnitamismoment 17 Nm). Vahetage tera ja pingutage kruvi uuesti. Kasutage ainult Boschi originaalterasid.

Mis on kogumiskoti mahutavus?

Bosch ARM 34 kogumiskoti mahutavus on 40 liitrit. Sellel on taseme indikaator, mis annab teada, kui kott on täis.

Kuidas puhastada muruniidukit pärast kasutamist?

Ühendage muruniiduk vooluvõrgust. Kasutage kuiva harja rohu ja mustuse eemaldamiseks. Ärge kasutage vett elektrilöögi ohu vältimiseks. Puhastage regulaarselt korpuse allosa, et vältida rohu kogunemist.

Millised lisaseadmed on selle mudeli jaoks saadaval?

Bosch pakub varuteri, lisakogumiskotti ja võimalusel multšimiskomplekti (olenevalt versioonist). Ühilduvuse kohta vaadake kasutusjuhendit või Boschi veebisaiti.

Kuidas muruniidukit talveks hoida?

Puhastage muruniiduk põhjalikult. Kontrollige tera ja juhtme seisukorda. Hoida kuivas ja külmumiskindlas kohas. Ühendage juhe lahti ja kerige see kokku ilma painutamata.

Millised on olulised ohutusmeetmed?

Kandke kinnisi kingi ja pikki pükse. Ärge niitke kunagi vihma ajal. Hoidke lapsed ja loomad eemal. Ärge puudutage pöörlevat tera. Enne hooldust ühendage alati vooluvõrgust.

Kust leida muruniiduki seerianumber?

Seerianumber (10-kohaline) asub muruniiduki korpusel oleva andmesildi peal. Seda on vaja varuosade tellimiseks või klienditeenindusega ühenduse võtmiseks.

KASUTUSJUHEND ARM 34 BOSCH

Tähelepanu! Lugege järgmised juhised tähelepanelikult läbi.

Tutvuge aiatööriista käsitsuselementide ja nõuetekohase kasutamisega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles.

Aiatööriistal olevate sümbolite selgitus

Üldine oht.

Lugege läbi kasutusjuhend.

Veenduge, et eemalepaiskuvad võõrkehad ei vigasta läheduses viibivaid inimesi.

Hoiatus: Viibige töötavast aiatööriistast ohutus kauguses.

Ettevaatust: Ärge puudutage pöörlevaid lõiketerasid.

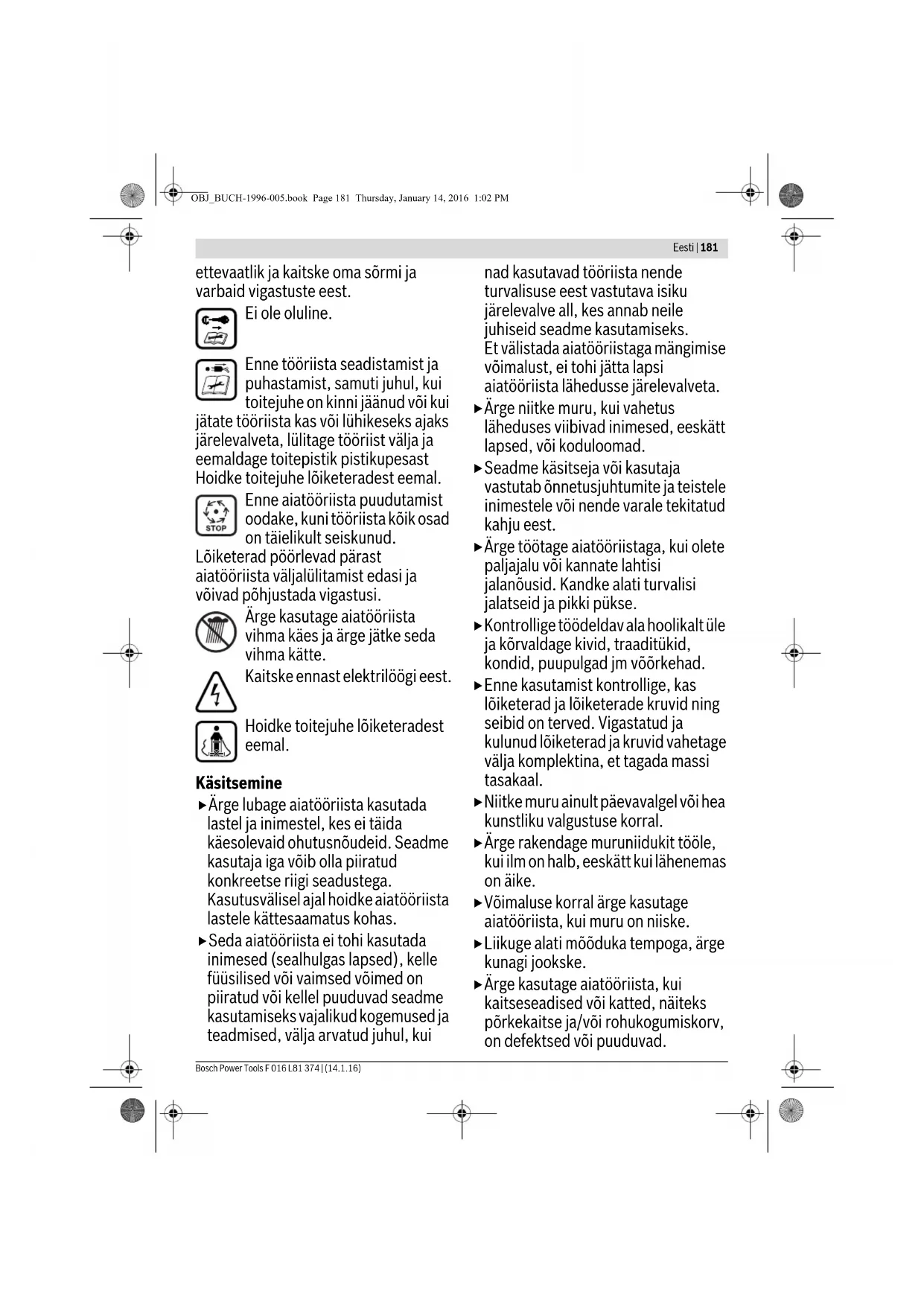

Lõiketerad on teravad. Olge

ettevaatlik ja kaitske oma sõrmi ja varbaid vigastuste eest.

Ei ole oluline.

Enne tööriista seadistamist ja puhastamist, samuti juhul, kui toitejuhe on kinni jäänud või kui tööriista kas või lühikeseks ajaks järelvalveta, lülitage tööriist välja ja eemaldage toitepistik pistikupesast ning toitejuhe lõiketeradest eemal.

Enne aiatööriista puudutamist oodake, kuni tööriista kõik osad on täielikult seiskunud.

Lõiketerad pöörlevad pärast aiatööriista väljalülitamist edasi ja võivad põhjustada vigastusi.

Arge kasutage aiatoöriista vihma käes ja ärge jätke seda vihma kätte.

Kaitske ennast elektrilöögi eest.

Hoidke toitejuhe lõiketeradest eemal.

Käsitsemine

▷ Arge lubage aiatoöriista kasutada lastel ja inimestel, kes ei täida käesolevaid ohutusnõudeid. Seadme kasutaja iga võib olla piiratud konkreetse riigi seadustega. Kasutusvälisel ajal hoidke aiatoöriista lastele kättesaamatus kohas. Seda aiatoöriista ei tohi kasutada inimesed (sealhulgas lapsed), kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud kogemused ja teadmised, välja arvatud juhul, kui

nad kasutavad tööriista nende turvalisuse eest vastutava isiku järelevalve all, kes annab neile juhiseid seadme kasutamiseks. Et välistada aiatoöriistaga mängimise võimalust, ei tohi jätta lapsi aiatoöriista lähedusse järelevalveta.

• Ärge niitke muru, kui vahetus läheduses viibivad inimesed, eeskätt lapsed, või koduloomad. Seadme käsitseja või kasutaja vastutab õnnetusjuhtumite ja teistele inimestele või nende varale tekitatud kahju eest.
• Ärge töötage aiatoöriistaga, kui olete paljajalu või kannate lahtisi jalanõusid. Kandke alati turvalisi jalatseid ja pikki pükse. ▷ Kontrollige töödeldav ala hoolikalt üle ja eemaldage kivid, traaditükid, kondid, puupulgad jm võõrkehad. Enne kasutamist kontrollige, kas lõiketerad ja lõiketerade kruvid ning seibid on terved. Vigastatud ja kulunud lõiketerad ja kruvid vahetage välja komplektina, et tagada massitasakaal.
• Niitke muru ainult päevavalgel või hea kunstliku valgustuse korral.
• Ärge rakendage muruniidukit tööle, kui ilm on halb, eeskätt kui lähenemas on äike. Võimaluse korral ärge kasutage aiatoöriista, kui muru on niiske. ▷ Liikuge alati mõõduka tempoga, ärge kunagi jookske.
• Ärge kasutage aiatoöriista, kui kaitseseadised või katted, näiteks põrkekaitse ja/või rohukogumiskorv, on defektsed või puuduvad.

Kandke kuulmiskaitsevahendeid. - Töötamine kallakutel võib olla ohtlik. - Ärge kasutage seadet väga järskudel nõlvadel. - Nõlvadel ja märjal rohul säilitage stabiilne asend. - Kallakutel liikuge alati vasakule-paremale ja mitte üles-alla. - Nõlvadel suunda muutes olge äärmiselt ettevaatlik. ▸ Aiatööriistaga tagurpidi liikudes või aiatööriista tõmmates olge äärmiselt ettevaatlik. ▸ Niitmisel lükake aiatööriista alati ettepoole ja ärge tõmmake seda enda suunas. ▸ Lõiketerad ei tohi liikuda, kui aiatööriista transportimiseks kallutate, kui sõidate üle alade, mis ei ole muruga kaetud, ning kui toimetate aiatööriista niidetavale alale või sealt ära. - Ärge kallutage aiatööriista mootori käivitamisel, välja arvatud juhul, kui see on vajalik kõrges rohus käivitamiseks. Sellisel juhul kergitage aiatööriista seda külge, mis ei jää kasutaja poole, vajutades käepidemele alla vaid niipalju kui tingimata vajalik. Veenduge, et tagasi allalaskmisel hoiate aiatööriista käepidemest. Lülitage aiatööriist kasutusjuhendis toodud viisil sisse ja veenduge, et Teie jalad on pöörlevatest osadest piisaval kaugusel. - Ärge viige oma käsi ja jalgu pöörlevate osade lähedusse või alla. Aiatööriistaga töötades olge väljaviskeavast piisaval kaugusel.

• Ärge kunagi tõstke ega kandke töötava mootoriga aiatööriista. ▸ Ärge modifitseerige aiatööriista mingil viisil. Lubamatud muudatused võivad mõjutada aiatööriista ohutut tööd ja põhjustada suuremat müra ja vibratsiooni. Kontrollige regulaarselt toitejuhet ja kasutatud pikendusjuhet. Ärge ühendage vigastatud toitejuhet vooluvõrku ja ärge puudutage seda enne, kui olete selle vooluvõrgust lahutanud. Kui toitejuhe on vigastatud, esineb pingestatud osadega kokkupuute oht. Kaitske ennast elektrilöögi eest.

Tõmmake võrgupistik pistikupesast välja:

• alati, kui aiatööriista juurest lahkute,
• enne kinnikiildumiste kõrvaldamist,
• enne aiatööriista kontrollimist, puhastamist või seadistustööde tegemist,
• pärast võrkehaga kokkupuutumist. Kontrollige aiatööriista kohe kahjustuste suhtes ja laske see vajaduse korral parandada,
• kui aiatööriist hakkab ebaharilikult vibreerima (kohe kontrollida).

Vooluvõrguga ühendamine

Võrgupinge peab vastama seadme andmesildil märgitud pingele. Seadet soovitame ühendada üksnes pistikupessa, mis on varustatud 30 mA käivitusvooluga rikkevoolukaitselülitiga. Seadme toitejuhtme vahetamisel kasutage üksnes tootja poolt ettenähtud toitejuhet, mille

tellimisnumber ja tüüp on toodud kasutusjuhendis.

• Ärge puudutage seadme võrgupistikut kunagi märgade kätega.
• Ärge sõitke toitejuhtmest ega pikendusjuhtmest üle, ärge pigistage ega tõmmake seda, kuna see võib juhet vigastada. Kaitske toitejuhet kuumuse, õli ja teravate servade eest. Pikendusjuhe peab olema kasutusjuhendis toodud ristlõikega ja pritsmekindel. Pistikühendus ei tohi olla vees. Kandke alati aiakindaid, kui reguleerite seadet teravate lõiketerade piirkonnas.

Elektriline ohutus

Tähelepanu! Enne hooldus- ja puhastustöid lülitage aiatööriist välja ja eemaldage toitepistik pistikupesast. Lülitage seade välja ka juhul, kui toitejuhe on vigastatud või keerdu läinud. Pärast aiatööriista väljalülitamist jätkavad lõiketerad veel paari sekundi jooksul pöörlemist. Ettevaatust – ärge puudutage pöörlevat lõiketera.

Aiatööriist on topeltisoleeritud ja ei vaja maandamist. Tööpinge on 230 V AC, 50 Hz (EL-i mittekuuluvates riikides 220 V, 240 V sõltuvalt mudelist). Kasutage üksnes heakskiidetud pikendusjuhtmeid. Lisateavet saate volitatud müügiesindustest. Kasutada tohib üksnes H05VV-F, H05RN-F või IEC (60227 IEC 53, 60245 IEC 57) tüüpi pikendusjuhtmeid.

Kasutatav pikendusjuhe peab olema ühega järgmistest ristlõigetest:

• 1,0 mm²: maksimaalne pikkus 40 m
• 1,5 mm²: maksimaalne pikkus 60 m; 2,5 mm²: maksimaalne pikkus 100 m

Märkus: Kui kasutate pikendusjuhet, peab see vastavalt ohutusnõuetele olema varustatud kaitsejuhiga, mis on pistiku kaudu ühendatud elektrilise tööriista kaitsejuhiga.

Kahtluse korral pöörduge elektriala asjatundja poole või lähimasse Boschi müügiesindusse.

ETTEVAATUST: Nõuetele mittevastavad pikendusjuhtmed võivad olla ohtlikud. Pikendusjuhe, pistik ja pistikupesa peavad olema veekindlad ja ette nähtud kasutamiseks välistingimustes.

Juhtmete ühenduskohad peavad olema kuivad ja ei tohi lebada maapinnal.

Turvalisuse suurendamiseks soovitame kasutada max 30 mA käivitusvooluga rikkevoolukaitselülitit (RCD). Rikkevoolukaitselülitit tuleks iga kord enne seadme kasutamist üle kontrollida.

Märkus toodete kohta, mida turustatakse Suurbritannias:

TÄHELEPANU: Teie ohutuse huvides tuleb aiatööriista küljes olev pistik ühendada pikendusjuhtmega. Pikendusjuhtme pistik peab olema kaitstud veepritsmete eest, valmistatud kummist või kaetud kummiga. Pikendusjuhet tuleb kasutada koos veojõu leevendiga.

Toitejuhet tuleb korrapäraselt kontrollida vigastuste suhtes ja seda tohib kasutada üksnes siis, kui see on laitmatus seisukorras.

Kui toitejuhe on vigastatud, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud remonditöökojas.

Hooldus

Kandke alati aiakindaid, kui reguleerite seadet teravate lõiketerade piirkonnas. Veenduge, et kõik mutrid, poldid ja kruvid on kõvasti kinni keeratud ja et aiatööriist on korrektselt kokku pandud. Kontrollige regulaarselt rohukogumiskorvi seisundit ja kulumise astet. Kontrollige aiatööriista ja asendage kulunud ja vigastatud osad tööohutuse tagamiseks uutega. Kasutage üksnes selle aiatööriista jaoks ette nähtud lõiketerasid. Veenduge, et varuosad pärinevad Boschilt.

Enne hoiulepanekut veenduge, et aiatööriist on puhas ja et selle külge ei ole kinnitunud mustust. Vajaduse korral puhastage pehme kuiva harjaga.

Sümbolid

Järgmised pildisümbolid on olulised kasutusjuhendi lugemisel ja mõistmisel. Pidage palun pildisümbolid ja nende tähendus meeles. Pildisümbolite õige tõlgendamine aitab Teil aiatööriista tõhusamalt ja ohutumalt käsitseda.

Sümbol Tähendus

Reaktsioonisuund

Liikumissuund

Kandke kaitsekindaid

Kaal

Sisselülitamine

Väljalülitamine

Lubatud toiming

Keelatud toiming

Seade on ette nähtud muru niitmiseks koduaias.

Tehnilised andmed

Muruniiduk ARM 33/ARM 34/ARM 34 R/	ARM 1300-34 R/ARM 3400	ARM 36/ARM 37/ARM 37 R/ARM 1400-37 R/ARM 3700
Tootenumber	3 600 HA6 1.. 3 600 HA6 2..
Nimivöimsus	W 1300 1400
Löiketera laius	cm 34 37
Löikekörgus	mm 20 - 70 20 - 70
Murukogumiskorvi maht	I	4
Kaal EPTA-Procedure 01:2014 järgi	kg 12,0 12,5
Kaitseaste	☐ /II /II
Seerianumber vt alatöörista andmesilti
Andmed kehtivad nimipingel [U] 230 V. Teistuguste pingete ja kasutusrigis spetsilfliste mudelite puhul vöivad toodud andmed varieeruda.Sisselülitamine tektab lihajaliselt pinge kõikumist. Ebassodsate vörgutingimuste korral vöib tekka häireid teiste seadmete tõös. Häireid ei teki, kui vooluvörgu näivlakistus on väksem kui 0,36 oomi.

F016L81374(14.1.16) Bosch Power Tools

Eesti 185

Andmed müra/vibratsiooni kohta

Müratase märarud kooskõlas standardiga EN 60335-2-77.	3600 ...	HA6 1..	HA6 2..
Seadme A-korrigeeritud müratase on üldjuhul:
Helirōhu tase	dB(A)	91	92
Helivöimsuse tase	dB(A)	96	96
Möotemääramatus K	dB	-2	-1
Kasutage kuulmiskaitsevahendeid!
Vibratsionitase ah (kolme telje vektorsumma) ja mõotemääramatus K kindlaks tehtud kooskõlas standardiga EN 60335-2-77:
Vibratsion ah	m/s2	<2,5	<2,5
Möotemääramatus K	m/s2	=1,5	=1,5

Vastavusnormidele C

3600..HA61..HA62..

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode on vastavuses direktiivide 2011/65/EL, kuni 19. aprillini 2016 kehtiva direktiivi 2004/108/EÜ, alates 20. aprillist 2016 kehtiva direktiivi 2014/30/EL, 2006/42/EÜ, 2000/14/EÜ ja viidatud direktiivide muudetud redaktsioonides sätestatud asjakohaste nõuetega ning järgmiste standarditega: EN 60335-1, EN 60335-2-77, EN 50581. 2000/14/EÜ: Garanteeritud helivõimsuse tase: Vastavuse hindamise meetod vastavalt lisale VI.

dB(A) 96 96

Tootekategooria: 32

Volitatud asutus:

SRL, Sudbury, England, Nr. 1088

Tehniline toimik (2006/42/EÜ, 2000/14/EÜ) saadaval:

Kokkupanek ja kasutamine

Toimingu eesmärk Joonis Lehekülg
Tarnekomplekt	1 201
Rataste paigaldamine	2 202
Kaarkäepideme kokkupanek	3 203
Rohukogumiskorvi kokkupanek
Rohukogumiskorvi paigaldamine/ eemaldamine 4 204
Löikekörguse reguleerimine	5 204
Sisselulitamine	6 205
Väljalulitamine	6 205
Tööjuhised	7 206
Löiketerade hooldus	8 206
Lisatarviku valik	9 207

186|Eesti

Vea otsing

Mootor ei tõöta Puudub vörgupinge Kontrollige ja lūlitage sisse
	Pistikupesa on defektne Kasutage teist pistikupesa
	Pikendusjuhe on vigastatud Kontrollige toitejuhe üle ja vahetage välja, kui see on vigastatud
	Kaitse on rakendunud Vahetage kaitse välja
	Muru on liiga kõrge Reguleerige välja suurem lõikekõrgus ja kallutage aiatöörista, et esialgset koormust vähendada
	Mootori kaitsesidur rakendus Laske mootoril jahtuda ja reguleerige välja suurem lõikekõrgus
Seade tõotab katkendlikult	Pikendusjuhe on vigastatud Kontrollige toitejuhe üle ja vahetage välja, kui see on vigastatud
	Seadme siseühendused ei ole korras Põörduge remonditõökotta
	Mootori kaitsesidur rakendus Laske mootoril jahtuda ja reguleerige välja suurem lõikekõrgus
Niitmistulemus on ebaühlane ja/võiMootor tõotab raskelt	Lõikekõrgus on liiga madal Reguleerige välja suurem lõikekõrgus
	Lõkitera on nüri Lõiketerade vahetus
	Võimalik on ummistus Kontrollige aiatööriista alumist külge ja vajaduse korral puhistage see (kandke alati aiakindaid)
	Lõkitera on valepidi monteeritud Monteigeri lõiketera ùigetpidi
Pärast seadme sisselūlitamist lõiketera ei põörle	Rohi takistab lõiketera tõdd Lūlitage seade välja Eemaldage ummistus (kandke alati aiakindaid)
	Lõiketera mutter/kruvi on lõtv Pingutage lõiketera mutrit/kruvi (17 Nm)
Tugev vibratsioon/mūra	Lõiketera mutter/kruvi on lõtv Pingutage lõiketera mutrit/kruvi (17 Nm)
	Lõiketera on vigastatud Lõiketerade vahetus

Klienditeenindus ja müügijärgne nõustamine

Järelparanduste esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Aiatööriistad, lisavarustus ja pakend tuleb keskkonnasäästlikult ringlusse võtta.

Ärge visake kasutusressursi ammendanud aiatööriistu olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.
