Produkttyp	Elektrorasenmäher
Marke	Bosch
Modell	ARM 34
Nennleistung	1300 W
Schnittbreite	34 cm
Schnitthöhe	20 – 70 mm (einstellbar)
Fassungsvermögen des Grasfangkorbes	40 L
Gewicht (laut EPTA)	12,0 kg
Schutzklasse	II (doppelte Isolierung)
Versorgungsspannung	230 V AC
Frequenz	50 Hz
Schalldruckpegel (LpA)	91 dB(A)
Schallleistungspegel (LwA)	96 dB(A)
Vibrationsemissionswert (ah)	<2,5 m/s²
Motortyp	Induktions-Elektromotor
Messerdrehzahl	Nicht angegeben (ca. 3000 U/min)
Sicherheitseinrichtung	Doppelte Isolierung, Überlastschutz, Messerbremse (Schnellstopp)
Empfohlenes Verlängerungskabel	H05VV-F oder H05RN-F, Querschnitt 1,5 mm² (max. 60 m) oder 2,5 mm² (max. 100 m)
Wartung	Reinigung nach Gebrauch, Überprüfung und Austausch der Messer, Überprüfung der Schrauben
Ersatzteile	Messer, Messerschrauben, Grasfangkorb (Original Bosch)
Verwendung	Private Gärten, mittlere Fläche
Garantie	2 Jahre (vorbehaltlich der gesetzlichen Bestimmungen)

Häufig gestellte Fragen - ARM 34 BOSCH

Wie starte ich den Bosch ARM 34 Rasenmäher?

Stellen Sie sicher, dass der Mäher ordnungsgemäß an eine Steckdose mit einem geeigneten Verlängerungskabel angeschlossen ist. Halten Sie den Bügel und drücken Sie den Startknopf (normalerweise am Griff). Lassen Sie den Knopf los, um das Messer zu stoppen. Beachten Sie die Sicherheitshinweise in der Anleitung.

Wie stelle ich die Schnitthöhe ein?

Der Bosch ARM 34 verfügt über eine zentrale Schnitthöhenverstellung. Drehen Sie den Einstellhebel, um die gewünschte Höhe zwischen 20 und 70 mm auszuwählen. Nehmen Sie diese Einstellung bei ausgeschaltetem Motor vor.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie die Netzspannung (Steckdose, Verlängerungskabel). Kontrollieren Sie die Haussicherung. Bei zu hohem Gras kippen Sie den Mäher, um die Last zu reduzieren. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch Kundendienst.

Wie wechsele ich das Messer des Rasenmähers?

Trennen Sie den Mäher vom Stromnetz. Tragen Sie Schutzhandschuhe. Neigen Sie den Mäher zur Seite. Lösen Sie die Messerschraube mit einem Schraubenschlüssel (Anzugsmoment 17 Nm). Ersetzen Sie das Messer und ziehen Sie die Schraube wieder fest. Verwenden Sie nur Original-Bosch-Messer.

Wie groß ist das Fassungsvermögen des Grasfangkorbes?

Der Grasfangkorb des Bosch ARM 34 hat ein Fassungsvermögen von 40 Litern. Er ist mit einem Füllstandsanzeiger ausgestattet, der Sie warnt, wenn er voll ist.

Wie reinige ich den Mäher nach dem Gebrauch?

Trennen Sie den Mäher vom Stromnetz. Entfernen Sie Gras und Schmutz mit einer trockenen Bürste. Verwenden Sie kein Wasser, um Stromschlagrisiken zu vermeiden. Reinigen Sie regelmäßig die Unterseite des Gehäuses, um Grasansammlungen zu vermeiden.

Welches Zubehör ist für dieses Modell erhältlich?

Bosch bietet Ersatzmesser, einen zusätzlichen Grasfangkorb und gegebenenfalls ein Mulchkit (je nach Version). Beachten Sie die Anleitung oder die Bosch-Website für die Kompatibilität.

Wie lagere ich den Mäher im Winter?

Reinigen Sie den Mäher gründlich. Überprüfen Sie den Zustand des Messers und des Kabels. Lagern Sie ihn an einem trockenen, frostfreien Ort. Trennen Sie das Kabel und wickeln Sie es ohne Knicke auf.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie geschlossene Schuhe und lange Hosen. Mähen Sie niemals bei Regen. Halten Sie Kinder und Tiere fern. Berühren Sie das rotierende Messer nicht. Trennen Sie den Mäher vor Wartungsarbeiten immer vom Stromnetz.

Wo finde ich die Seriennummer des Mähers?

Die Seriennummer (10-stellig) befindet sich auf dem Typenschild am Gehäuse des Mähers. Sie wird benötigt, um Ersatzteile zu bestellen oder den Kundendienst zu kontaktieren.

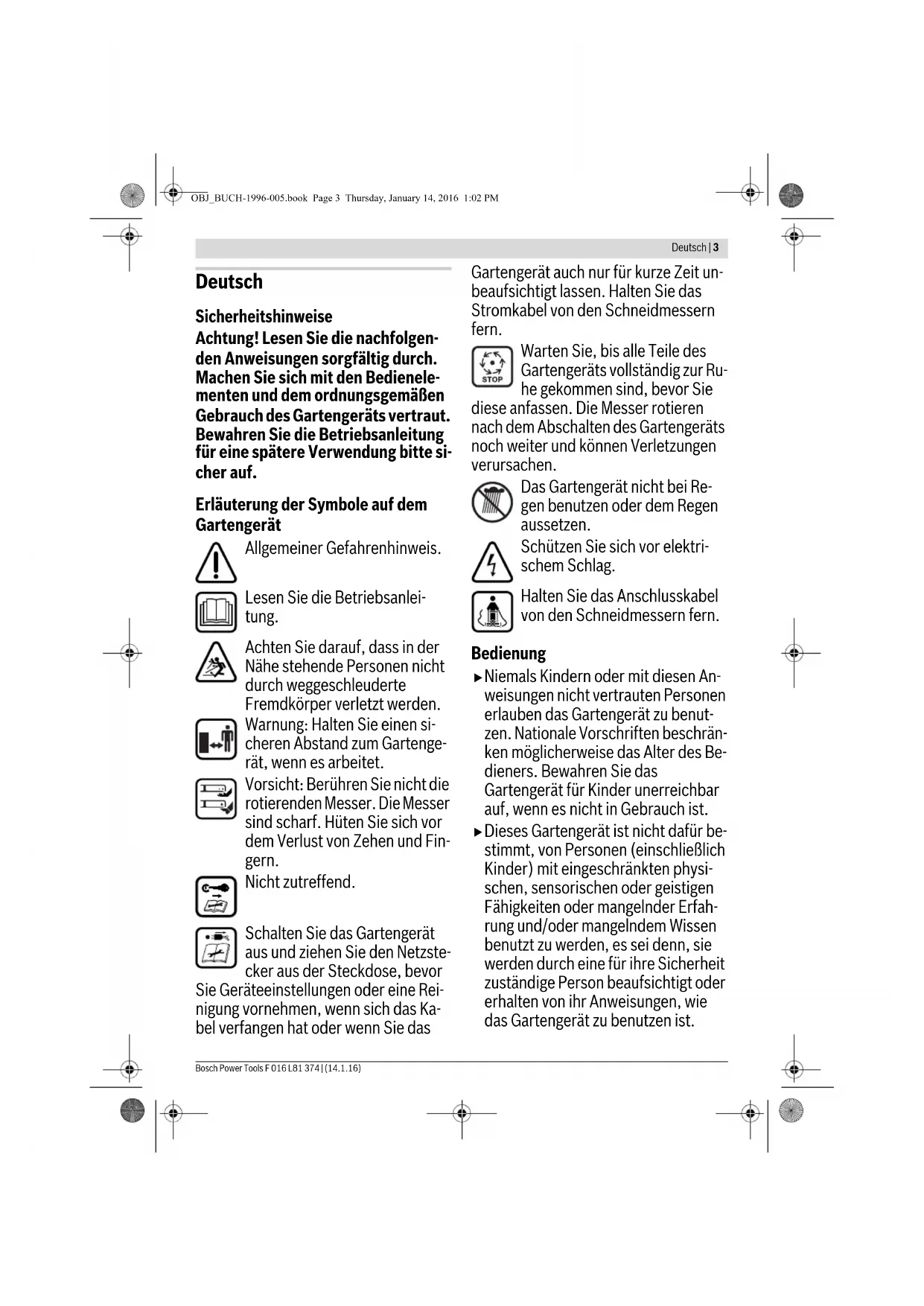

BEDIENUNGSANLEITUNG ARM 34 BOSCH

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Gartengeräts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung sicher auf.

Erläuterung der Symbole auf dem Gartengerät

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet.

Vorsicht: Berühren Sie nicht die rotierenden Messer. Die Messer sind scharf. Hüten Sie sich vor dem Verlust von Zehen und Fingern.

Nicht zutreffend.

Schalten Sie das Gartengerät aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Einstellungen oder Reinigungsarbeiten vornehmen, wenn sich das Kabel verfangen hat oder wenn Sie das

Gartengerät auch nur für kurze Zeit unbeaufsichtigt lassen. Halten Sie das Stromkabel von den Schneidmessern fern.

Warten Sie, bis alle Teile des Gartengeräts vollständig zur Ruhe gekommen sind, bevor Sie

diese anfassen. Die Messer rotieren nach dem Abschalten des Gartengeräts noch weiter und können Verletzungen verursachen.

Das Gartengerät nicht bei Regen benutzen oder dem Regen aussetzen.

Schützen Sie sich vor elektrischem Schlag.

Halten Sie das Anschlusskabel von den Schneidmessern fern.

Bedienung

• Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben, das Gartengerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Gartengerät für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.
• Dieses Gartengerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen. Mähen Sie niemals, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Benutzen Sie das Gartengerät nicht barfuß oder mit offenen Sandalen. Tragen Sie stets festes Schuhwerk und eine lange Hose. Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper. Prüfen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden. Mähen Sie nur bei Tageslicht oder gutem künstlichen Licht. Bei schlechten Wetterbedingungen, insbesondere bei einem aufziehenden Gewitter, nicht mit dem Rasenmäher arbeiten. Betreiben Sie das Gartengerät nach Möglichkeit nicht bei nassem Gras. Stets ruhig gehen, niemals schnell laufen. Betreiben Sie das Gartengerät niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicher

heitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb.

▶Tragen Sie Gehörschutz. Das Arbeiten an Böschungen kann gefährlich sein. - Mähen Sie keine besonders steilen Abhänge. - Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt. - Mähen Sie auf schrägen Flächen immer quer und niemals auf- und abwärts. - Gehen Sie beim Richtungswechsel an Abhängen äußerst vorsichtig vor. Gehen Sie beim Rückwärtsgehen oder Ziehen des Gartengeräts äußerst vorsichtig vor. Schieben Sie das Gartengerät beim Mähen immer vorwärts und ziehen Sie es niemals zum Körper hin. Die Messer müssen stehen, wenn Sie das Gartengerät für den Transport kippen müssen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie das Gartengerät zu und von dem zu mähenden Bereich transportieren. Kippen Sie das Gartengerät beim Starten oder Anlassen des Motors nicht, außer dies ist zum Starten in hohem Gras erforderlich. In diesem Fall kippen Sie die vom Bediener abgewandte Seite durch Niederdrücken des Handgriffs nicht weiter als unbedingt nötig anheben. Achten Sie darauf, dass sich Ihre Hände am Griff befinden, wenn Sie das Gartengerät wieder ablassen.

Schalten Sie das Gartengerät wie in der Betriebsanleitung beschrieben ein und achten Sie darauf, dass Ihre Füße ausreichend weit von rotierenden Teilen entfernt sind. - Bringen Sie Ihre Hände und Füße nicht in die Nähe oder unter rotierende Teile. - Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten. Heben bzw. tragen Sie das Gartengerät niemals bei laufendem Motor. - Nehmen Sie keine Veränderungen am Gartengerät vor. Unzulässige Veränderungen können die Sicherheit Ihres Gartengerätes beeinträchtigen und zu verstärkten Geräuschen und Vibrationen führen. Prüfen Sie regelmäßig das Anschlusskabel und ein verwendetes Verlängerungskabel. Schließen Sie ein beschädigtes Kabel nicht an das Stromnetz an oder berühren Sie es nicht, bevor Sie es vom Stromnetz getrennt haben. Bei einem beschädigten Kabel können spannungsführende Teile berührt werden. Schützen Sie sich vor Gefahren durch elektrischen Schlag.

Netzstecker aus der Steckdose ziehen:

- immer wenn Sie sich vom Gartengerät entfernen, - vor dem Beseitigen von Blockierungen, - wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten, - nach der Kollision mit einem Fremdkörper. Überprüfen Sie das Gartengerät sofort auf Beschädigungen und halten Sie es wenn notwendig instand, - wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (sofort prüfen).

rät sofort auf Beschädigungen und halten Sie es wenn notwendig instand setzen, - wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (sofort prüfen).

Stromanschluss

Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Es wird empfohlen, das Gerät nur an eine Steckdose anzuschließen, die mit einem 30 mA Fehlerstrom-Schutzschalter abgesichert ist. Beim Austausch des Kabels an diesem Gerät nur die vom Hersteller vorgesehene Netzanschlussleitung verwenden, Bestell-Nr. und Typ siehe Betriebsanleitung. Den Netzstecker niemals mit nassen Händen anfassen. Die Netzanschlussleitung oder das Verlängerungskabel nicht überfahren, quetschen oder daran zerren, da es beschädigt werden könnte. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Das Verlängerungskabel muss den in der Betriebsanleitung aufgeführten Querschnitt haben und spritzwassergeschützt sein. Die Steckverbindung darf nicht im Wasser liegen. - Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Elektrische Sicherheit

Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus und ziehen Sie den Netzstecker. Gleiches gilt,

6 | Deutsch

wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist. Nachdem das Gartengerät abgeschaltet wurde, drehen sich die Messer noch einige Sekunden weiter. Vorsicht - das rotierende Schneidmesser nicht berühren.

Ihr Gartengerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU-Länder 220 V, 240 V je nach Ausführung). Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle.

Es dürfen nur Verlängerungskabel der Bauart H05VV-F, H05RN-F oder IEC (60227 IEC 53, 60245 IEC 57) verwendet werden.

Falls Sie für den Betrieb des Gerätes ein Verlängerungskabel verwenden, dürfen nur Kabel mit folgenden Leiterquerschnitten verwendet werden:

- 1,0 mm² maximale Länge 40 m - 1,5 mm² maximale Länge 60 m - 2,5 mm² maximale Länge 100 m

Hinweis: Wird ein Verlängerungskabel benutzt, muss dieses - wie bei den Sicherheitsvorschriften beschrieben - einen Schutzleiter besitzen, der über den Stecker mit dem Schutzleiter Ihrer elektrischen Anlage verbunden ist.

In Zweifelsfällen fragen Sie einen ausgebildeten Elektriker oder die nächste Bosch Service-Vertretung.

VORSICHT: Nicht vorschriftsmäßige Verlängerungskabel können gefährlich sein. Verlängerungskabel,

Stecker und Kupplung müssen wasserdichte, für den Außenbereich zugelassene Ausführungen sein.

Kabelverbindungen sollen trocken sein und nicht auf dem Boden liegen.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.

Hinweis für Produkte, die nicht in GB verkauft werden:

ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der am Gartengerät angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die

Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft werden und darf nur in einwandfreiem Zustand verwendet werden.

Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repariert werden.

Wartung

• Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.
• Stellen Sie den Festsitz aller Muttern, Bolzen und Schrauben sicher, damit ein sicherer Arbeitszustand des Gartengeräts gewährleistet ist. Überprüfen Sie regelmäßig den Grasfangkorb auf Zustand und Abnutzung.

Überprüfen Sie das Gartengerät und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile. Verwenden Sie ausschließlich für das Gartengerät vorgesehene Schneidmesser. Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. Stellen Sie vor der Lagerung sicher, dass das Gartengerät sauber und frei von Rückständen ist. Wenn nötig, mit einer weichen trockenen Bürste reinigen.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Gartengerät besser und sicher zu gebrauchen.

Symbol Bedeutung

Reaktionsrichtung

Bewegungsrichtung

Tragen Sie Schutzhandschuhe

Gewicht

Einschalten

Gestattete Handlung

Verbotene Handlung

Zubehör/Ersatzteile

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mähen.

Technische Daten

Rasenmacher ARM 33/ARM 34/ARM 34 R/ARM 1300-34 R/ARM 3400		ARM 36/ARM 37/ARM 37 R/ARM 1400-37 R/ARM 3700
Sachnummer		3 600 HA6 1.. 3 600 HA6 2..
Nennaufnahmeleistung	W 1300 1400
Messerbreite	cm 34 37
Schnitthöhe	mm 20 - 70 20 - 70
Volumen, Grasfangkorb	I	4	0
Gewicht entsprechend EPTA-Procedure01:2014	kg 12,0 12,5
Schutzklasse		☐ /II /II	☐

Seriennummer siehe Typenschild am Gartengerät. Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,36 Ohm sind keine Störungen zu erwarten.

Geräusch-/Vibrationsinformation

Gerauschemissengewerte ermittelt entsprechend EN 60335-2-77.
	3 600 ...	HA6 1..	HA6 2..
Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise:
Schaldruckpegel	dB(A)	91	92
Schalleistungspegel	dB(A)	96	96
Unsicherheit K	dB	=2	=1
Gehörschutz/TRagen!

8|Deutsch

Schwingungsgesamtwerte a_b (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60335-2-77:

Schwingungsemissionswert a,

Unsicherheit K

Konformitätserklärung (€

3600...HA61..HA62..

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, bis 19. April 2016: 2004/108/EG, ab 20. April 2016: 2014/30/EU, 2006/42/EG, 2000/14/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt:

EN 60335-1, EN 60335-2-77, EN 50581.

2000/14/EG: Garantierter Schalleistungspegel

Bewertungsverfahren der Konformität gemäß Anhang VI.

dB(A) 96 96

Produktkategorie: 32

Benannte Stelle:

SRL, Sudbury, England, Nr. 1088

Technische Unterlagen (2006/42/EG, 2000/14/EG) bei:

Handlungsziel Bild Seite
Lieferumfang	1 201
Montage der Räder	2 202
Montage der Griffbügel	3 203
Grasfangkorb zusammensetzen
Grasfangkorb einsetzen/abnehmer	4 204
Schnitthöhe einstellen	5 204
Einschalten	6 205
Ausschalten	6 205
Arbeitshinweise	7 206
Messerwartung	8 206
Zubeñor auswahlen	9 207

Fehlersuche

Symptom Mögliche Ursache Abhilfe

Motor läuft nicht an Netzspannung fehlt Überprüfen und einschalten

Netzsteckdose defekt Andere Steckdose benutzen

Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls

beschädigt

Sicherung hat ausgelöst Sicherung austauschen

Gras zu lang

Gröbere Schnitthöhe einstellen und Gartengerät kippen, um die Anfangsbelastung zu reduzieren

Motorschutz hat angesprochen

Motor abkühlen lassen und größere Schnitthöhe einstellen

Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls

beschädigt

Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen

Motorschutz hat angesprochen

Motor abkühlen lassen und größere

Schnitthöhe einstellen

Deutsch | 9

Symptome – mögliche Ursache – Abhilfe

Gartengerät hinterlässt unire-gelmäßiges Schnittbild und/oder Motor arbeitet schwer	Schnitthöhe zu niedrig Größere Schnitthöhe einstellen
	Messer stumpf Messer wechseln
	Verstopfung möglich Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhand-schuhe)
	Messer falsch herum montiert Messer richtig herum montieren
Nach Einschalten des Garten-geräts dreht sich das Messer nicht	Messer durch Gras befindert Gartengerät ausschalten
		Verstopfung entfernen (tragen Sie immer Gartenhandsschuhe)
	Messermutter/-schraube lose	Messermutter/-schraube festziehen (17 Nm)
Starke Vibrationen/Geräusache	Messermutter/-schraube lose	Messermutter/-schraube festziehen (17 Nm)
	Messer beschädigt Messer wechseln

Kundendienst und Anwendungsberatung

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerätes an.

Deutschland

Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld - Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Anwendungsberatung: Tel.: [phone] Fax: [phone] E-Mail: kundenberatung [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: [phone] Fax: [phone] E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen. Tel.: [phone] Fax: [phone] E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Gartengeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Gartengeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

Ljubomira Nikolica 29

18000 Nis

Tel./Fax: [phone]

Tel./Fax: [phone]

Web: www.keller-nis.com

E-Mail: [e-mail]

Entsorgung

Gartengeräte, Zubehör und Verpackungen sollten zu einer Recyclingstelle gebracht werden, die der Umwelt entspricht.

Werfen Sie Gartengeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und deren Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
