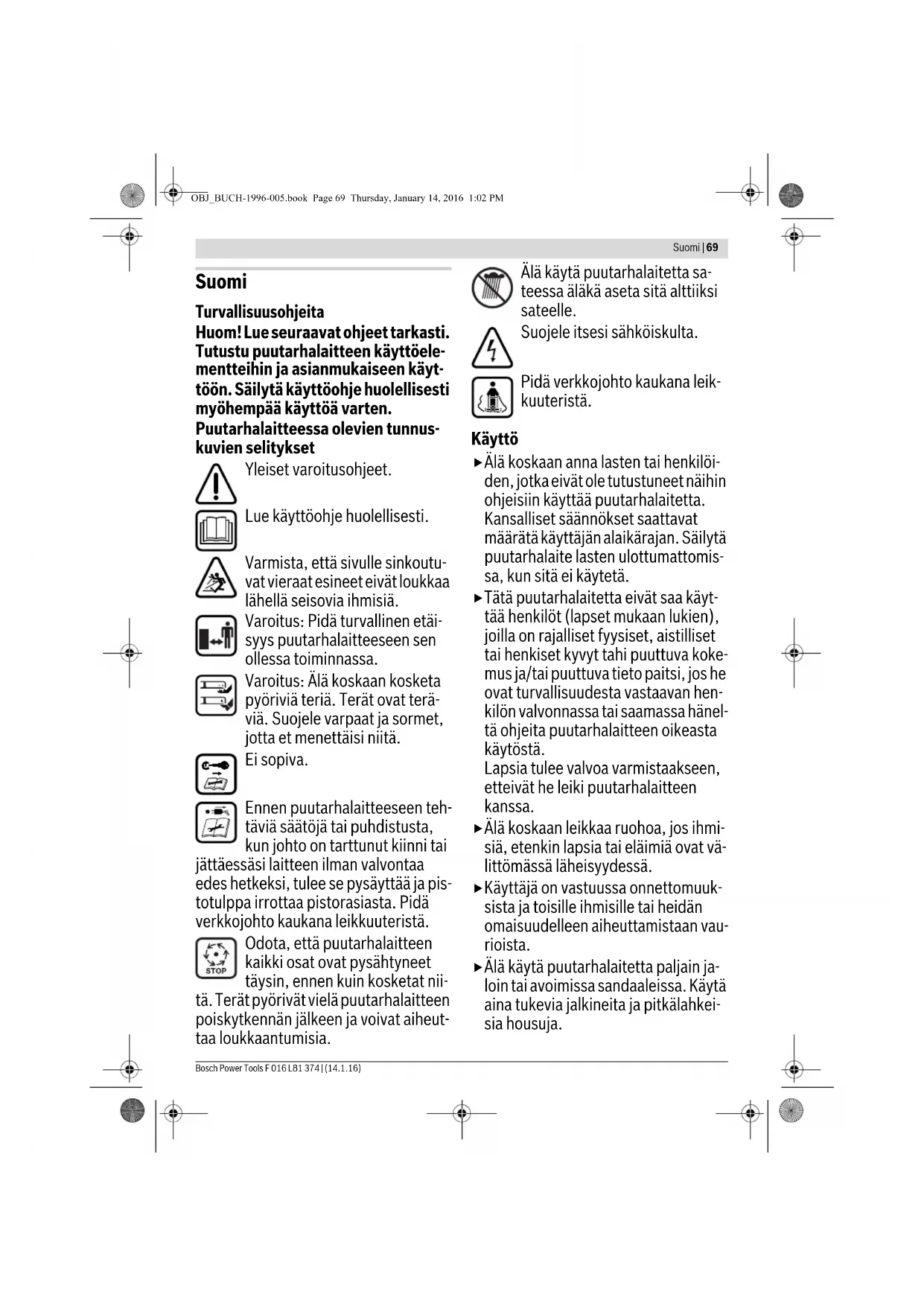

KÄYTTÖOHJE ARM 34 BOSCH
Huom! Lue seuraavat ohjeet tarkasti. Tutustu puutarhalaitteen käyttöelementteihin ja asianmukaiseen käyttöön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten.
Puutarhalaitteessa olevien tunnuskuvien selitykset
Yleiset varoitusohjeet.
Lue käyttöohje huolellisesti.
Varmista, että sivulle sinkoutuvat vierasesineet eivät loukkaa lähellä seisovia ihmisiä.
Varoitus: Pidä turvallinen etäisyys puutarhalaitteeseen sen ollessa toiminnassa.
Varoitus: Älä koskaan kosketa pyöriviä teriä. Terät ovat teräviä. Suojele varpaat ja sormet, jotta et menettäisi niitä.
Ennen puutarhalaitteeseen tehtäviä säätöjä tai puhdistusta, kun johto on tarttunut kiinni tai
jättäessäsi laitteen ilman valvontaa edes hetkeksi, tulee se pysäyttää ja pistotulppa irrottaa pistorasiasta. Pidä verkkojohto kaukana leikkuuteristä.
Odota, että puutarhalaitteen kaikki osat ovat pysähtyneet täysin, ennen kuin kosketat niitä.
Terät pyörivät vielä puutarhalaitteen poiskytkennän jälkeen ja voivat aiheuttaa loukkaantumisia.
Älä käytä puutarhalaitetta sateessa äläkä aseta sitä alttiiksi sateelle.
Suojele itsesi sähköiskulta.
Pidä verkkojohto kaukana leikkuuteristä.
Käyttö
Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin, käyttää puutarhalaitetta. Kansalliset säännökset saattavat määrätä käyttäjän alaikärajan. Säilytä puutarhalaite lasten ulottumattomissa, kun sitä ei käytetä. Tätä puutarhalaitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tai puuttuva kokemus ja/tai puuttuva tieto, paitsi jos he ovat turvallisuudesta vastaavan henkilön valvonnassa tai saamassa häneltä ohjeita puutarhalaitteen oikeasta käytöstä.
Lapsia tulee valvoa, jotta varmistetaan, etteivät he leiki puutarhalaitteen kanssa.
Älä koskaan leikkaa ruohoa, jos ihmisiä, etenkin lapsia tai eläimiä, on välittömässä läheisyydessä. Käyttäjä on vastuussa onnettomuuksista ja toisille ihmisille tai heidän omaisuudelleen aiheuttamistaan vaurioista. Älä käytä puutarhalaitetta paljain jaloin tai avoimissa sandaaleissa. Käytä aina tukevia jalkineita ja pitkälahkeisia housuja.
Tarkista perusteellisesti työstettävä alue ja poista siitä kivet, oksat, langat, luut ja muut vieraat esineet. Tarkista aina silmämääräisesti ennen käyttöä, etteivät terät, teränpultit tai leikkuriosa ole loppuun käytetyt tai vaurioituneet. Vaihda loppuunkäytetyt tai vaurioituneet terät sekä teränpultit aina yhdessä epätasapainon estämiseksi. Käytä laitetta vain valoisaan aikaan tai hyvässä keinovalossa. Älä työskentele ruohonleikkurin kanssa huonoissa sääolosuhteissa, etenkin ukonilman lähestyessä. Vältä puutarhalaitteen käyttöä märässä ruohossa. Kävele aina rauhallisesti, älä koskaan juokse. Älä koskaan käytä puutarhalaitetta, jos suojalaitteet tai suojukset ovat viallisia tai ilman turvalaitteita, kuten esimerkiksi silpunohjainta ja/tai ruohonkeruusäiliötä. Käytä kuulonsuojainta. Käyttö rinteessä saattaa olla vaarallista. - Älä koskaan leikkaa erityisen jyrkissä rinteissä. Varmista aina kaltevalla pinnalla ja märässä ruohossa tukeva askellus. Leikkaa kaltevissa pinnoissa poikittain rinteeseen nähden, älä koskaan ylös-alas-suunnassa. - Ole erityisen varovainen suunnanmuutoksissa rinteissä. Liiku taaksepäin tai vedä puutarhalaitetta äärimmäisen varovasti.
Työnnä aina puutarhalaitetta leikatessa eteenpäin, äläkä koskaan vedä sitä kehoasi kohti. Terien tulee olla pysähdyksissä, kun puutarhalaitetta tulee kallistaa kuljetusta varten. Jos joudut ylittämään pintoja, joissa ei ole ruohoa, tai siirrä puutarhalaite työstettävälle alueelle tai sieltä pois. Älä kallista puutarhalaitetta moottoria käynnistettäessä, paitsi jos se on välttämätöntä karkean ruohon takia. Tässä tapauksessa tulee ainoastaan nostaa käyttäjästä poispäin suunnattua puolta painamalla kahva alaspäin juuri niin paljon kuin on välttämätöntä. Tarkista, että molemmat kädet ovat kahvassa, kun puutarhalaite taas lasketaan alas. Käynnistä puutarhalaite käyttöohjeessa neuvotulla tavalla ja varmista, että jalkasi ovat riittävän kaukana teristä. Älä pidä käsiä tai jalkoja lähellä pyöriviä osia. Pysy puutarhalaitteen kanssa työskentelyn aikana etäällä laitteen poistovyöhykkeestä. Älä koskaan nosta tai kanna puutarhalaitetta moottorin käydessä. Älä tee mitään muutoksia puutarhalaitteeseen. Luvattomat muutokset voivat vaikuttaa puutarhalaitteesi turvallisuuteen ja johtaa voimakkaaseen meluun sekä tärinään. Tarkista liitäntäjohto ja mahdollinen jatkojohto säännöllisesti. Älä liitä vaurioitunutta johtoa sähköverkkoon äläkä kosketa sitä, ennen kuin se on irrotettu sähköverkosta. Johdon ollessa
viallinen voi syntyä kosketusta jännitteisiin osiin. Suojele itsesi sähköiskujen muodostamilta vaaroilta.
Irrota pistotulppa pistorasiasta:
- kun poistut puutarhalaitteen luota,
- ennen tukosten poistamista, tarkistaessasi, puhdistaessasi puutarhalaitetta tai tehdessäsi puutarhalaitteeseen kohdistuvia töitä,
- törmättyäsi vieraaseen esineeseen. Tarkista välittömästi puutarhalaitteen mahdolliset vauriot ja anna kunnostaa se tarvittaessa,
- jos puutarhalaite alkaa täristä poikkeuksellisesti (tarkista heti).
Sähköliitäntä
Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. Suositellaan, että tämä laite liitetään vain pistorasiaan, jota suojaa 30 mA vikavirtasuojakytkin. Vaihdettaessa tämän laitteen verkkojohto tulee käyttää ainoastaan valmistajan suunnitelman mukaista verkkojohtoa, katso tilausnumero ja malli käyttöohjeesta. Älä koskaan tartu pistotulppaan käsin ollessasi kosteat. - Verkkojohdon tai jatkojohdon yli ei saa ajaa, niitä ei saa litistää eikä murtaa, koska ne saattavat vahingoittua. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. Jatkojohdon halkaisijan tulee olla käyttöohjeen mukainen ja sen tulee olla roiskevesisuojattu. Pistokeliitäntä ei saa olla vedessä.
Käytä aina puutarhakäsineitä, kun työskentelet terävien terien parissa tai läheisyydessä.
Sähköturvallisuus
Huom! Pysäytä puutarhalaite ja irrota pistotulppa pistorasiasta ennen huolto- ja puhdistustöitä. Sama sääntö pätee, jos verkkojohto on vaurioitunut, katkennut tai sotkeutunut. Terät pyörivät vielä muutaman sekunnin sen jälkeen, kun puutarhalaite on sammutettu. Varoitus - älä kosketa pyörivää leikkuuterää.
Puutarhalaitteesi on turvallisuussyistä suojaeristetty, eikä sitä tarvitse maadoittaa. Käyttöjännite on 230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mallista riippuen). Käytä ainoastaan hyväksyttyjä jatkojohtoja. Tietoa saat Bosch-sopimushuollosta.
Vain rakenteita H05VV-F, H05RN-F tai IEC (60227 IEC 53, 60245 IEC 57) vastaavia jatkojohtoja saa käyttää.
Jos käytät jatkojohtoa laitteen kanssa, tulee johtimien poikkipinnan olla jokin seuraavista:
- 1,0 mm²: suurin pituus 40 m - 1,5 mm²: suurin pituus 60 m - 2,5 mm²: suurin pituus 100 m
Huomio: Jos käytät jatkojohtoa, on siinä – kuten turvaohjeissa on selostettu – oltava suojajohdin, joka pistotulpan kautta on yhteydessä verkon maadoitukseen.
Kysy epävarmoissa tapauksissa sähkömieheltä tai lähimmästä Bosch-sopimushuollosta.
VAROITUS: Sääntöjenvastaiset jatkojohdot saattavat olla vaarallisia. Jatkojohdon, pistotulpan ja liittimen tulee olla vesitiiviitä ja ulkokäyttöön hyväksyttyä mallia.
Johdon liitoskohtien tulee olla kuivat eivätkä ne saa maata maassa.
Turvallisuuden parantamiseksi suositellaan käyttämään FI-kytkintä (RCD), jonka vikavirta on korkeintaan 30 mA. Tämä FI-kytkin tulisi tarkistaa ennen jokaista käyttöä.
Ohjeita tuotteille, joita ei myydä alueella GB:
HUOMIO: Turvallisuutesi takia on välttämätöntä, että puutarhalaitteen pistotulppa kiinnitetään jatkojohtoon. Jatkojohdon liitin on oltava roiskevesisuojattu, kumia tai kumipäällysteinen. Jatkojohdossa on oltava vedonpoistin.
On säännöllisesti tarkistettava, että liitäntäjohdossa ei ole merkkejä vaurioista, ainoastaan moitteettomassa kunnossa olevaa johtoa saa käyttää. Jos liitäntäjohto on vahingoittunut, sen saa korjata vain Bosch-sopimushuolto.
Huolto
Käytä aina puutarhakäsineitä, kun työskentelet terävien terien parissa tai läheisyydessä. Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kiinnitys, jotta puutarhalaitteen turvallinen työkunto olisi taattu. Tarkista säännöllisesti ruohonkeruusäiliön kunto ja kuluneisuus.
Tarkista puutarhalaite ja vaihda varmuuden vuoksi kaikki loppuun kuluneet tai vaurioituneet osat uusiin. Käytä ainoastaan puutarhalaitteeseen tarkoitettuja leikkuuteriä. Varmista, että vaihto-osat ovat Bosch-tuotantoa. Varmista ennen puutarhalaitteen varastointia, että se on puhdas eikä siinä ole leikkuujäännöksiä. Puhdista tarvittaessa pehmeällä kuivalla harjalla.
Tunnusmerkit
Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemisessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja niiden merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttämään puutarhalaitettasi paremmin ja turvallisemmin.
Tunnusmerkki Merkitys
Reaktiosuunta
Liikesuunta
Käytä suojakäsineitä
Paino
Käynnistys
Poiskytkentä
Kielletty menettely
Lisälaitteet/varasat
Määräyksenmukainen käyttö
Puutarhalaite on tarkoitettu ruohonleikkuun yksityisalueella.
Suomi 73
Tekniset tiedot
| Ruohonleikkuri ARM 33/ARM 34/ARM 34 R/ARM 1300-34 R/ARM 3400 | ARM 36/ARM 37/ARM 37 R/ARM 1400-37 R/ARM 3700 |
| Tuotenumero | 3 600 HA6 1.. 3 600 HA6 2.. |
| Ottotoho | W 1300 1400 | |
| Terän leveys | cm 34 37 | |
| Leikkuukorkeus | mm 20 - 70 20 - 70 | |
| Kokoojasällönn tilavuus | I | 4 |
| Paino vastaa EPTA-Procedure 01:2014 | kg 12,0 12,5 | |
| Sujoausluokka | ☐ /II /II |
Sarjanumero: katso sarjanumero puutarhalaitteen tyyppikilvestä
Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.
Kytkentätapahtumat aiheuttavat lyhytaikaisia jännitepudotuksia. Heikossa sähköverkossa saattaa tämä haitata muita verkkoon kytkettyjä sähkölaitteita. Verkkoimpedanssin ollessa alle 0,36 ohmia ei häiriötä ole odotettavissa.
Melu-/tärinätiedot
| Melun mittausarvot on märitetty EN 60335-2-77 mukaan. | 3600 ... | HA6 1.. | HA6 2.. |
| Laitteen tyypillinen A-painotettu melutasso on: | | | |
| Äänen painetaso | dB(A) | 91 | 92 |
| Äänen tehotasö | dB(A) | 96 | 96 |
| Epävarmuus K | dB | =2 | =1 |
| Käytä kulonsuojaimia! | | | |
| Värähtelyn yhteisarvo a_h (kolmen suunnan vektorisumma) ja epävarmuus K mitattunaEN 60335-2-77 mukaan: | | | |
| Värähtelymissioarvo a_h | m/s² | <2,5 | <2,5 |
| Epävarmuus K | m/s² | =1,5 | =1,5 |
Standardinmukaisuusvakuutus C
| 3 600 ... | HA6 1.. | HA6 2.. |
| Vakutamme yksinomaisella vastuulla, etta kohdassa "Tekniset tiedot" kuvatu tuote vasa direktivien 2011/65/EU,19. huitikuuta 2016 asti: 2004/108/EY, 20. huitikuuta 2016 alkaen: 2014/30/EU ja direktivin, 2006/42/EY, 2000/14/EY kaikkia asiaukuulu via vaatimuksa ja direktiiveihin tehtyjä mutokensia ja on seuraavien standardien mukainen: EN 60335-1, EN 60335-2-77, EN 50581.2000/14/EY: Taattu äanen tehtasolo: Yhteensopivuuden arvointimenetelmä litteen VI mukaan. | dB(A) | 96 | 96 |
Tuotelaji: 32
Nimetty tarkastusasema:
SRL, Sudbury, England, Nr. 1088
Tekninen tiedosto (2006/42/EY, 2000/14/EY):
| Tehtävā | Kuva | Sivu |
| Vakiovarusteet | 1 | 201 |
| Pyörien asennus | 2 | 202 |
| Sankakahvan asennus | 3 | 203 |
| Ruohonkokoojasällön kokoaminen Ruohonkokoojasällön asennus/irrotus | 4 | 204 |
| Leikkuukorkeuden säätö | 5 | 204 |
| Käynnistys | 6 | 205 |
| Poiskytkentä | 6 | 205 |
| Työskentelyohjeita | 7 | 206 |
| Teränhoito | 8 | 206 |
| Lisälaitteen valinta | 9 | 207 |
74 Suomi
Vianetsintä
Vian oire Mahdolliset vikalähteet Korjaus
Moottori ei käynnisty Verkkojännitettä ei ole Tarkista ja kytke
| Verkkopistorasia on vialinen Käytä toista pistorasiaa |
| Jatkojohto on vauroitunut Tarkista johto ja vaihda se, jos se on vauroitunut |
| Sulake on lauennut Vaihda sulake |
| Ruoho on liian pitkä Aseta suurempi leikkuukorkeus ja kallista puu-tarhalaitetta lāhtōkuormituksen pientämi-seksi |
| Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leik-kuukorkeus |
| Puutarhalalite käy katkonaisesti | Jatkojohto on vauroitunut | Tarkista johto ja vaihda se, jos se on vauroitunut |
| Puutarhalaitteen sisäissessä johdotukssessa vi-ka | Hakeudu asiakaspalveluun |
| Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leik-kuukorkeus |
| Puutarhalalite jättä epatasai-ten leikkuujäljen ja/tai Moottori työskentelee raskaas-ti | Leikkuukorkeus on lian pieni Aseta suurempi leikkuukorkeus |
| Terä on tylsa Sertan vailto |
| Tukkeutuma mahdollinen Tarkista puutarhalaitteen alapinta ja puhdasta se tarvittaessa (käytä aina puutarhakäsiniteit) |
| Terä asennettu väärinpäin Asenna terä oikeinpäin |
| Puutarhalaitteen käynistyk-ten jälkeen terä ei pyörì | Ruoho tukkii terän | Sammuta puutarhalalite Poista tukkeutuma (käytä aina puutarhakäsiniteit) |
| Terän mutteri/-ruuvi on lõysällä | Kiristä terän mutteri/-ruuvi (17 Nm) |
| Voimakas varinä/melu | Terän mutteri/-ruuvi on lõysällä | Kiristä terän mutteri/-ruuvi (17 Nm) |
| Terä on vahingoittunut | Terän vailto |
Asiakaspalvelu ja käyttöneuvonta
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy puutarhalaitteen tyyppikilvestä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch.fi
Hävitys
Toimita puutarhalaitteet, lisävarusteet ja pakkausmateriaalit ympäristöystävälliseen jätteiden kierrätykseen.
Älä heitä puutarhalaitteita talousjätteisiin!
Vain EU-maita varten:
Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkö- ja elektroniikkalaitteet kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.
Oikeus teknisiin muutoksiin pidätetään.
