BRUGSANVISNING ARM 34 BOSCH

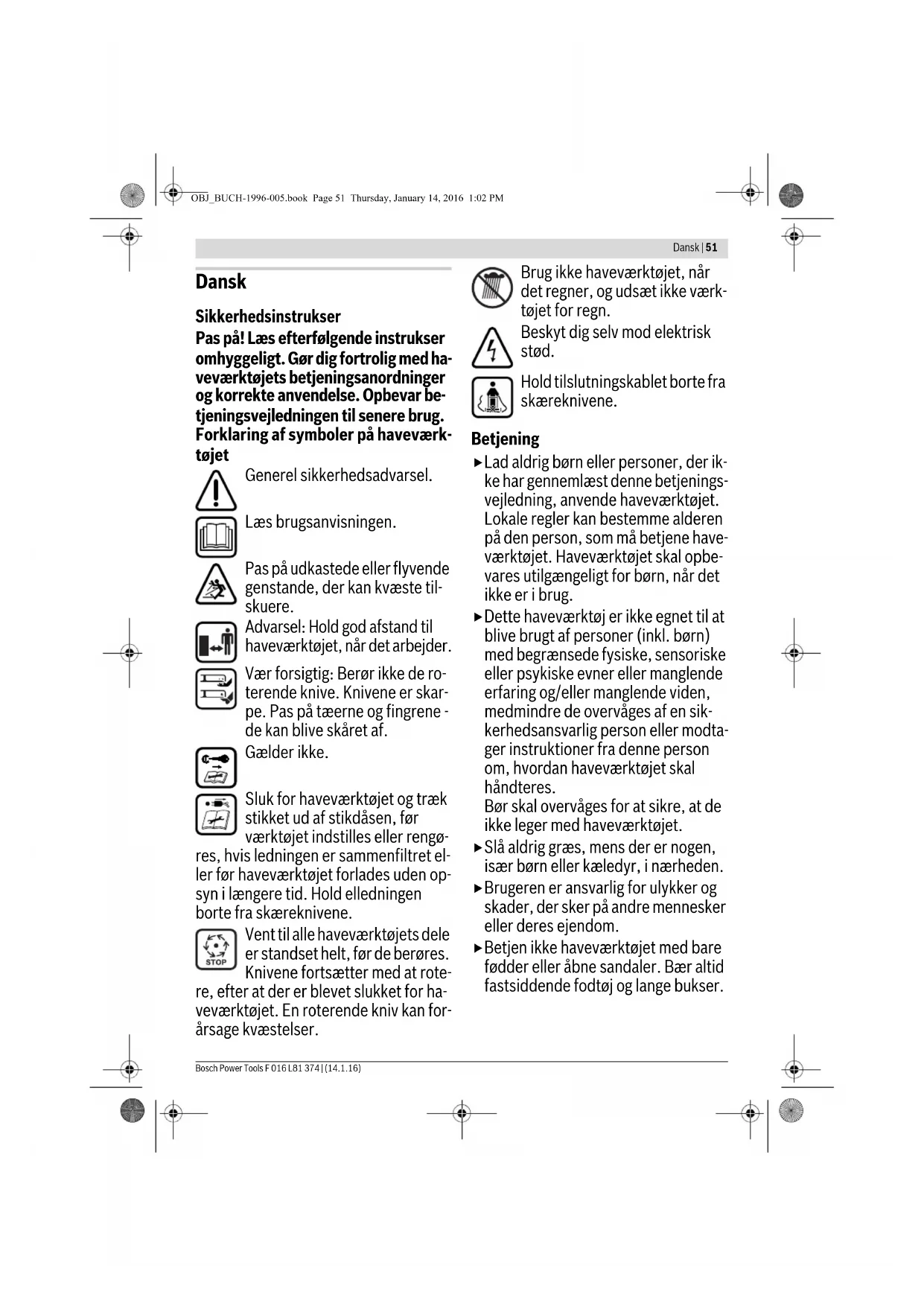

Sikkerhedsinstrukser
Pas på! Læs efterfølgende instrukser omhyggeligt. Gør dig fortrolig med haveværktøjets betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen til senere brug. Forklaring af symboler på haveværktøjet
Generel sikkerhedsadvarsel.
Læs brugsanvisningen.
Pas på udkastede eller flyvende genstande, der kan kvæste tilskuere.
Advarsel: Hold god afstand til haveværktøjet, når det arbejder.
Vær forsigtig: Berør ikke de roterende knive. Knivene er skarpe. Pas på tæerne og fingrene, de kan blive skåret af. Gælder ikke.
Sluk for haveværktøjet og træk stikket ud af stikkontakten, før værktøjet indstilles, rengøres, ledningen er sammenfiltret, eller haveværktøjet forlades uden opsyn. Hold elledningen væk fra skæreknivene.
Vent til alle haveværktøjets dele er standset helt, før de berøres. Knivene fortsætter med at rotere, efter at der er blevet slukket for haveværktøjet. En roterende kniv kan forårsage kvæstelser.
Brug ikke haveværktøjet, når det regner, og udsæt ikke værktøjet for regn.
Beskyt dig selv mod elektrisk stød.
Hold tilslutningskablet borte fra skæreknivene.
Betjening
Lad aldrig børn eller personer, der ikke har gennemlæst denne betjeningsvejledning, anvende haveværktøjet. Lokale regler kan bestemme alderen på den person, som må betjene haveværktøjet. Haveværktøjet skal opbevares utilgængeligt for børn, når det ikke er i brug. Dette haveværktøj er ikke egnet til at blive brugt af personer (inkl. børn) med begrænsede fysiske, sensoriske eller psykiske evner eller manglende erfaring og/eller manglende viden, medmindre de overvåges af en sikkerhedsansvarlig person eller modtager instruktioner fra denne person om, hvordan haveværktøjet skal håndteres. Børn skal overvåges for at sikre, at de ikke leger med haveværktøjet. Slå aldrig græs, mens der er nogen, især børn eller kæledyr, i nærheden. Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom. Betjen ikke haveværktøjet med bare fødder eller åbne sandaler. Bær altid fastsiddende fodtøj og lange bukser.
52 Dansk
▸ Undersøg det område, der skal bearbejdes, og fjern sten, pinde, ståltråd, knogler og andre fremmedlegemer. ▸ Kontroller altid inden brug, at knivene, knivboltene og klippeenheden ikke er slidte eller beskadigede. Udskift altid slidte eller beskadigede knive samt knivbolte sammen for at undgå ubalance. Slå kun græs i dagslys eller i god kunstig belysning. Arbejd ikke med græsslåmaskinen, hvis det er dårligt vejr, især ikke hvis der er tegn på uvejr. Haveværktøjet må helst ikke anvendes i vådt græs. Gå altid – løb aldrig. – Brug aldrig haveværktøjet med defekte beskyttelsesanordninger, afdækninger eller uden sikkerhedsudstyr som f.eks. udkastningsskærm og/eller græsopsamler. Brug høreværn. Det kan være farligt at arbejde på skråninger: – Slå aldrig græs på alt for stejle skråninger. – Man skal altid passe på ikke at miste fodfæstet på skråninger eller vådt græs. – Slå altid græs på tværs af skråninger, aldrig op og ned. Vær altid meget forsigtig, når du vender. Vær altid meget forsigtig, når haveværktøjet kører tilbage eller trækkes. – Skub altid haveværktøjet frem under græsslåningen og træk det aldrig hen mod kroppen.
Knivene skal stå stille, når haveværktøjet vippes til transport, når der køres hen over andre overflader end græs, og ved transport af haveværktøjet til og fra det område, hvor plænen skal slås. Vip haveværktøjet ved start, eller når motoren startes, medmindre dette er nødvendigt for at starte det i højt græs. I dette tilfælde holdes den side af haveværktøjet, som vender bort fra brugeren, ved at trykke håndgrebet ned. Haveværktøjet må ikke hæves mere end nødvendigt. Sørg for, at begge hænder er på grebet, når haveværktøjet sænkes ned igen. Tænd for haveværktøjet som beskrevet i betjeningsvejledningen, og sørg for, at dine fødder er tilstrækkeligt langt væk fra roterende dele. Anbring ikke hænder eller fødder i nærheden af eller under roterende dele. – Hold afstand til udkastningszonen, når haveværktøjet kører. Løft eller bær aldrig haveværktøjet, når motoren kører. – Udfør ikke ændringer på haveværktøjet. Ikke tilladte ændringer kan forringe dit haveværktøjs sikkerhed og føre til mere støj og større vibrationer. ▶ Kontroller tilslutningsledningen og en anvendt forlængerledning med regelmæssige mellemrum. Tilslut ikke en beskadiget ledning til strømnettet, eller berør den ikke, før du har afbrudt den fra strømnettet. Er ledningen beskadiget, kan spændingsførende dele berøres. Beskyt dig selv mod farer fra elektrisk stød.
Man skal altid tage stikket ud af stikkontakten:
- før du fjerner dig fra haveværktøjet,
- inden man fjerner en blokering,
- før du kontrollerer, rengør eller arbejder på haveværktøjet,
- efter at man har ramt et fremmedlegeme. Kontroller straks haveværktøjet for beskadigelser, og få det repareret, hvis det er nødvendigt,
- hvis haveværktøjet begynder at vibrere unormalt meget (kontroller omgående).
Strømtilslutning
Strømkildens spænding skal stemme overens med angivelserne på maskinens typeskilt. Det anbefales, at denne maskine kun tilsluttes til en stikdåse, der er sikret med en afbrydelsesstrøm på 30 mA. Skal ledningen udskiftes, skal man benytte den af fabrikanten fastlagte nettilkoblingsledning (bestillingsnr. og type, se betjeningsvejledningen). Tag aldrig fat omkring netstikket med våde hænder. Kør ikke hen over ledningen eller forlængerledningen, mas dem ikke og træk ikke i dem, da de kan blive beskadiget. Beskyt ledningen mod varme, olie og skarpe kanter. Forlængerledningen skal være stænkvandsbeskyttet og have det tværsnit, der er angivet i betjeningsvejledningen. Stikforbindelsen må ikke ligge i vand. Brug altid havehandsker, hvis du håndterer eller arbejder i nærheden af skarpe knive.
Elektrisk sikkerhed
Pas på! Sluk for haveværktøjet og træk stikket ud, før vedligeholdelses- eller rengøringsarbejdet startes. Gør det samme, hvis elledninger er beskadiget, hvis der er blevet skåret i den, eller hvis den har viklet sig sammen. Når haveværktøjet slukkes, roterer knivene sig i endnu et par sekunder. Pas på - berør ikke den roterende skærekniv.
Dit haveværktøj er for din egen sikkerheds skyld beskyttelsesisoleret og har ikke brug for nogen jordforbindelse. Driftsspændingen er 230 V AC, 50 Hz (for ikke-EU-lande 220 V, 240 V afhængigt af modellen). Brug kun godkendte forlængerledninger. Nærmere oplysninger fås ved henvendelse til din nærmeste autoriserede forhandler. De benyttede forlængerledninger skal være af typen H05VV-F, H05RN-F eller IEC (60227 IEC 53, 60245 IEC 57). Er der brug for en forlængerledning, må der kun bruges ledninger med følgende ledertværsnit:
Henvisning: Hvis der benyttes en forlængerledning, skal denne - som beskrevet under sikkerhedsforskrifterne - være forsynet med en jordledning, der skal være forbundet med jordledningen til det elektriske anlæg via stikket.
54|Dansk
Hvis du er i tvivl: Kontakt en uddannet elektriker eller henvend dig til det nærmeste Bosch serviceværksted.
Vær forsigtig: Ikke forskriftsmæssige forlængerledninger kan være farlige. Forlængerledning, stik og kobling skal være vandtætte og de skal være godkendt til udendørsbrug.
Kabelforbindelser skal være tørre og må ikke ligge på jorden.
Det anbefales, at man for ekstra elektrisk sikkerhed anvender et fejlstrømsrelæ med en afbrydelsesstrøm på ikke over 30 mA. Dette fejlstrømsrelæ skal altid kontrolleres, før haveværktøjet anvendes.
Tips vedr. produkter, der ikke sælges i GB:
PAS PÅ: For din sikkerheds skyld er det nødvendigt, at stikket på haveværktøjet forbindes med forlængerledningen. Koblingen på forlængerledningen skal være beskyttet mod stænkvand, være fremstillet af gummi eller overtrukket med gummi. Forlængerledningen skal benyttes med en trækaflastning.
Tilslutningsledningen skal kontrolleres for beskadigelser med regelmæssige mellemrum og må kun benyttes, når den er i fejlfri tilstand.
En beskadiget ledning må kun repareres på et autoriseret Bosch værksted.
Vedligeholdelse
▶ Brug altid havehandsker, hvis du håndterer eller arbejder i nærheden af skarpe knive.
▷ Kontroller, at alle møtrikker, bolte og skruer sidder rigtigt, så haveværktøjets arbejdstilstand er sikret. ▷ Kontroller græsboksens tilstand og slidniveau med regelmæssige mellemrum. ▷ Kontroller haveværktøjet, og erstat for en sikkerheds skyld slidte eller beskadigede dele. - Brug udelukkende de specielle knive til haveværktøjet. Sørg for kun at montere reservedele, der er godkendt af Bosch. Sikr for opbevaringen, at haveværktøjet er rent og fri for rester. Rengør det med en blød, tør børste efter behov.
Symboler
De efterfølgende symboler er af betydning for at kunne læse og forstå brugsanvisningen. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af haveværktøjet.
Symbol Betydning
Reaktionsretning
Bevægelsesretning
Brug beskyttelseshandsker
Vægt
Start
Stop
Tilladt handling
Forbudt handling
Tilbehør/reservedele
Beregnet anvendelse
Haveværktøjer er beregnet til græsslåning i private haver.
Tekniske data
| Planeklipper ARM 33/ARM 34/ARM 34 R/ | ARM 1300-34 R/ARM 3400 | ARM 36/ARM 37/ARM 37 R/ARM 1400-37 R/ARM 3700 |
| Typenummer 3 600 HA6 1.. 3 600 HA6 2.. | | | |
| Nominel optagen effekt | W 1300 1400 | |
| Knivbredde | cm 34 37 | |
| Slåhøjde | mm 20 - 70 20 - 70 | |
| Volumen, græsboks | I | 4 | 0 |
| Vægt svarer til EPTA-Procedure 01:2014 | kg 12,0 12,5 | |
| Beskyttesesklasse | | ☐ /Π /Π | ☐ |
Serienummer: se typeskiltet på haveværktøjet.
Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser. Indkoblingsstrømmen kan forårsage kortvarige spændingsfald. Under ugunstige netbetingelser i tætbefolket område kan andre apparater blive påvirket heraf. Hvis strømforsyningens systemimpedans er mindre end 0,36 Ohm, er det usandsynligt, at der opstår ulemper.
Støj-/vibrationsinformation
| Stojemissionsværdier bestemt ih. EN 60335-2-77. | 3600 ... | HA6 1.. | HA6 2.. |
| Maskinens A-vurderede stojniveau er typisk: | | | |
| Lydtryskniveau | dB(A) | 91 | 92 |
| Lydeffektniveau | dB(A) | 96 | 96 |
| Usikkerhed K | dB | =2 | =1 |
| Brug høreveræn! | | | |
| Samlede vibrationsværdier \( a_h \) (vektorsum for tre retninger) og usikkerhed K beregnet ih. EN 60335-2-77: | | | |
| Svingningsemissionsværdi \( a_h \) | \( m/s^2 \) | <2,5 | <2,5 |
| Usikkerhed K | \( m/s^2 \) | =1,5 | =1,5 |
Overensstemmelseserklæring C
| 3 600 ... | HA6 1.. | HA6 2.. |
| Vi erklærer someneansvarlig, at det produit, der er beskrevet under „Tekniske data“, op-fylder alle bestemmelsej direktiverne 2011/65/EU, frem til 19. april 2016:2004/108/EF, fra 20. april 2016: 2014/30/EU, 2006/42/EF, 2000/14/EF med tilhørendeændringer samt følgende standarder: EN 60335-1, EN 60335-2-77, EN 50581.2000/14/EF: Garanteret lydeffektniveau:Procedur for overensstammelsesvurdering iht. bilag VI. | dB(A) | 96 | 96 |
Produktkategori: 32
Bemyndiget kontrolorgan:
SRL, Sudbury, England, Nr. 1088
| Handlingsmål | Fig. | Side |
| Leveringsomfang | 1 | 201 |
| Montering af hjulene | 2 | 202 |
| Montering af bojlegrebene | 3 | 203 |
| Græsboks føjesammen | | |
| Græsboks sættes i/tages af | 4 | 204 |
| Slåhøjde indstilles | 5 | 204 |
| Tænding | 6 | 205 |
| Slukning | 6 | 205 |
| Arbejdsanvisninger | 7 | 206 |
| Vedligeholdelse af kniv | 8 | 206 |
| Valg af tilbehør | 9 | 207 |
Fejlsøgning
Symptom Mulig årsag Afhjælpning
| Motor gär ikke i gang Strøm er afbrudt Kontroler og tænd for strømmen |
| Stikkontakt er defekt Prøv en,anden stikkontakt |
| FolgLangerledning er beskadiget Ledning kontrolleres og skiftes, hvis den er beskadiget |
| Defekt/sprunget sikring Udskift sikring |
| Græs for langt Indstil en større slåhøjde ogvip haveværktøjetfor at reducere belastningen i starten |
| Motorværn er aktiveret Lad motoren afkøle og indstil en størreslåhøjde |
| Haveværktøj kær i intervaller | FolgLangerledning er beskadiget | Ledning kontrolleres og skiftes,hvis den er beskadiget |
| Haveværktøjets indvendige ledninger er beskadiget | Kontakt serviceforhandleren |
| Motorværn er aktiveret Lad motoren afkøle og indstil en størreslåhøjde |
| Haveværktøj klipper ikke jænvntog/ellerMotoren arbejder tungt | Slåhøjden er for lav Indstil en større slåhøjde |
| Knive er sløve Kniv skiftes |
| Tilstopning mulig | Kontroller haveværktøjet og frigør detevt. forgræs (brug altid havehandsher) |
| Kniven er monteret forkert | Montér kniven rigtigt |
| När haveværktøjetændes, dejer kniven ikke | Kniven bremsses af græsset | Sluk for haveværktøjetFjern tilstopning (brug altid havehandsher) |
| Knivmøtrikken/-skruen er løs | Spænd knivmøtrikken/-skruen (17 Nm) |
| For stor vibration/stoj | Knivmøtrikken/-skruen er løs | Spænd knivmøtrikken/-skruen (17 Nm) |
| Knivene er beskadigede | Kniv skiftes |
Kundeservice og brugerrådgivning
Det 10-cifrede typenummer på haveværktøjets typeskilt skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
Haveværktøj, tilbehør og emballage kan genbruges på en miljøvenlig måde.
Smid ikke haveværktøjet ud sammen med det almindelige
husholdningsaffald!
F016L81374|(14.1.16) Bosch Power Tools
Gælder kun i EU-lande:
I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr (WEEE) og omsætning af dette til national ret skal kasseret elektrisk og elektronisk udstyr indsamles separat og genbruges i henhold til gældende miljøforskrifter.
Ret til ændringer forbeholdes.
Svenska|57
Svenska
Säkerhetsanvisningar
Håll anslutningskabeln på betryggande avstånd från skärknivarna.
Användning
Hvis du bruger skjoteledning for maskinen, må du kun bruge ledninger med følgende ledertværsnit:
- 1,0 mm²: maksimal længde 40 m - 1,5 mm²: maksimal længde 60 m
- 2,5 mm²: maksimal længde på 100 m
Kabelforbindelser skal være tørre og ikke ligge på jorden.
For at øge sikkerheden anbefales det at bruge en jordfejlafbryder (RCD) med en jordfejlstrøm på maksimalt 30 mA.
Denne jordfejlafbryder skal kontrolleres før brug.
Information for produkter, der ikke sælges i GB:
Forlængerledningen er beskadiget. Kontrollér ledningen og udskift den, hvis den er beskadiget.
Sikringen er udløst. Udskiftning af sikringen.
For højt græs. Indstil en større klippehøjde og vip håndtageret.
Forlængerledningen er beskadiget.
Kontrollér ledningen og udskift den, hvis den er beskadiget.
