MANUALE UTENTE ARM 34 BOSCH

it Istruzioni originali

Attenzione! Leggere attentamente le

istruzioni sotto indicate. Acquisire

dimestichezza con gli elementi di co-

mando ed il corretto utilizzo dell’ap-

parecchio per il giardinaggio. Con-

servare in luogo sicuro il presente

manuale di istruzioni d’uso per ogni

Spiegazione dei simboli presenti

sull’apparecchio per il giardinaggio

Allarme generale di pericolo.

Leggere le istruzioni d’uso.

Attenzione a non mettere in pe-

ricolo l’incolumità di persone

che si trovano nelle vicinanze

attraverso corpi lanciati o fatti volare

Avvertenza: Tenere una distan-

za di sicurezza dall’apparecchio

per il giardinaggio se lo stesso

Attenzione: Non toccare le la-

me rotanti. Le lame sono affila-

te. Prestare attenzione a non

tagliarsi le dita dei piedi e delle mani.

Spegnere l’apparecchio per il

giardinaggio ed estrarre la spi-

na dalla presa elettrica prima di

effettuare regolazioni oppure pulizia al-

lo stesso, prima di sciogliere il cavo at-

torcigliato oppure prima di lasciare

OBJ_BUCH-1996-005.book Page 37 Thursday, January 14, 2016 1:02 PM38 | Italiano

F 016 L81 374 | (14.1.16) Bosch Power Tools

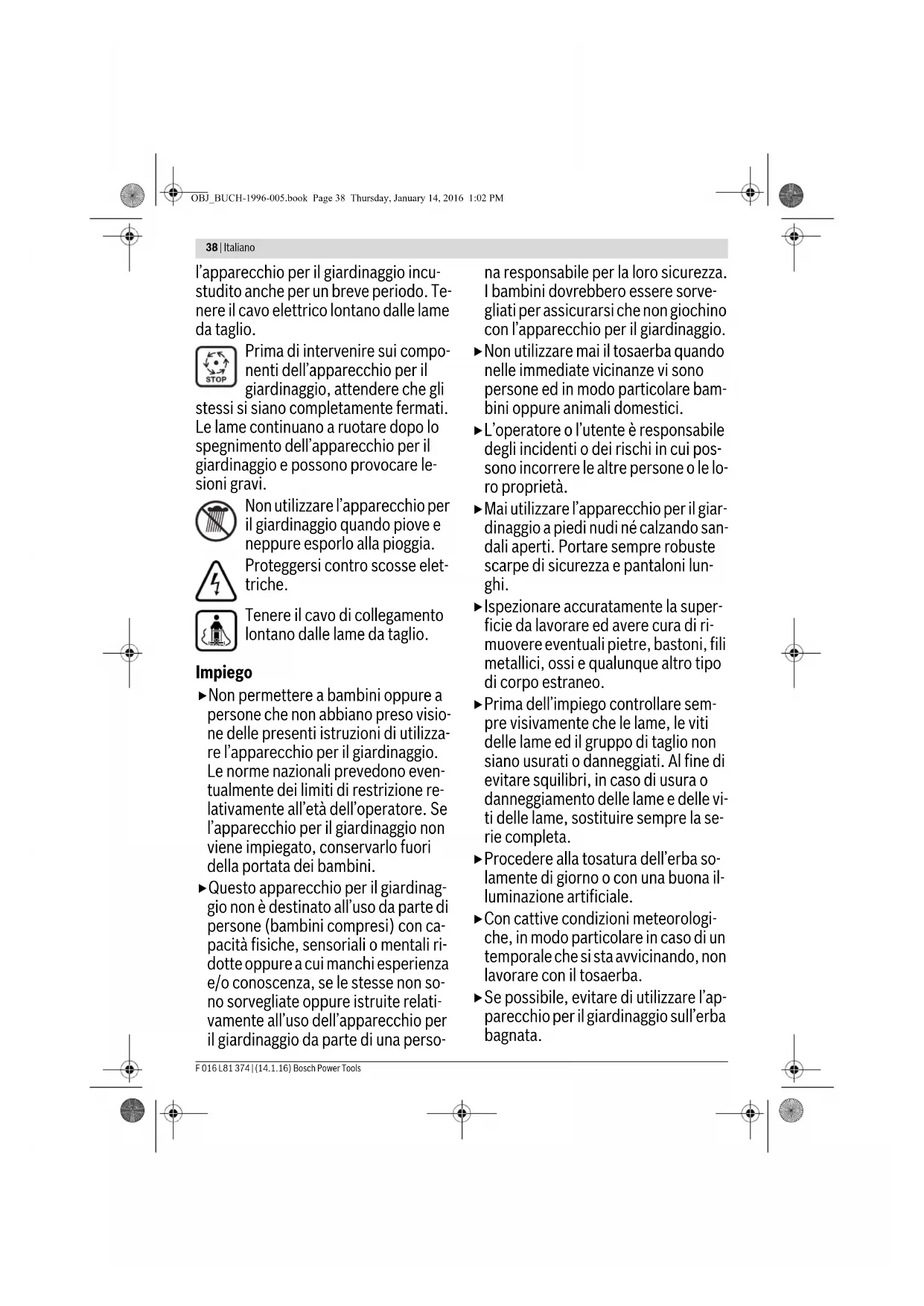

l’apparecchio per il giardinaggio incu-

studito anche per un breve periodo. Te-

nere il cavo elettrico lontano dalle lame

Prima di intervenire sui compo-

nenti dell’apparecchio per il

giardinaggio, attendere che gli

stessi si siano completamente fermati.

Le lame continuano a ruotare dopo lo

spegnimento dell’apparecchio per il

giardinaggio e possono provocare le-

Non utilizzare l’apparecchio per

il giardinaggio quando piove e

neppure esporlo alla pioggia.

Proteggersi contro scosse elet-

Tenere il cavo di collegamento

lontano dalle lame da taglio.

Non permettere a bambini oppure a

persone che non abbiano preso visio-

ne delle presenti istruzioni di utilizza-

re l’apparecchio per il giardinaggio.

Le norme nazionali prevedono even-

tualmente dei limiti di restrizione re-

lativamente all’età dell’operatore. Se

l’apparecchio per il giardinaggio non

viene impiegato, conservarlo fuori

della portata dei bambini.

Questo apparecchio per il giardinag-

gio non è destinato all’uso da parte di

persone (bambini compresi) con ca-

pacità fisiche, sensoriali o mentali ri-

dotte oppure a cui manchi esperienza

e/o conoscenza, se le stesse non so-

no sorvegliate oppure istruite relati-

vamente all’uso dell’apparecchio per

il giardinaggio da parte di una perso-

na responsabile per la loro sicurezza.

I bambini dovrebbero essere sorve-

gliati per assicurarsi che non giochino

con l’apparecchio per il giardinaggio.

Non utilizzare mai il tosaerba quando

nelle immediate vicinanze vi sono

persone ed in modo particolare bam-

bini oppure animali domestici.

L’operatore o l’utente è responsabile

degli incidenti o dei rischi in cui pos-

sono incorrere le altre persone o le lo-

Mai utilizzare l’apparecchio per il giar-

dinaggio a piedi nudi né calzando san-

dali aperti. Portare sempre robuste

scarpe di sicurezza e pantaloni lun-

Ispezionare accuratamente la super-

ficie da lavorare ed avere cura di ri-

muovere eventuali pietre, bastoni, fili

metallici, ossi e qualunque altro tipo

Prima dell’impiego controllare sem-

pre visivamente che le lame, le viti

delle lame ed il gruppo di taglio non

siano usurati o danneggiati. Al fine di

evitare squilibri, in caso di usura o

danneggiamento delle lame e delle vi-

ti delle lame, sostituire sempre la se-

Procedere alla tosatura dell’erba so-

lamente di giorno o con una buona il-

luminazione artificiale.

Con cattive condizioni meteorologi-

che, in modo particolare in caso di un

temporale che si sta avvicinando, non

lavorare con il tosaerba.

Se possibile, evitare di utilizzare l’ap-

parecchio per il giardinaggio sull’erba

OBJ_BUCH-1996-005.book Page 38 Thursday, January 14, 2016 1:02 PMItaliano | 39

Camminare sempre e non correre

Mai utilizzare l’apparecchio per il giar-

dinaggio con dispositivi di protezione

e coperture difettosi oppure senza di-

spositivi di sicurezza, come per

esempio deflettore protettivo e/o ce-

stello raccoglierba.

Portare protezione per l’udito.

La tosatura dell’erba sulle scarpate

può essere pericolosa.

– Non tosare l’erba su pendenze ecces-

– In caso di superfici con una certa pen-

denza oppure in caso di erba bagna-

ta, attenzione a non scivolare.

– In caso di superfici con una certa pen-

denza, tosare l’erba trasversalmente

e non procedere mai in senso perpen-

dicolare alla pendenza.

– Porre estrema cautela nell’invertire

direzione sulle pendenze.

Operare con estrema attenzione

quando si arretra o quando si tira l’ap-

parecchio per il giardinaggio.

Durante la tosatura dell’erba avere

cura di spingere l’apparecchio per il

giardinaggio sempre in avanti e di non

tirarla mai in direzione del proprio

Le lame devono essere sempre com-

pletamente ferme prima di ribaltare

l’apparecchio per il giardinaggio per

trasportarla su superfici non erbose e

alla/dalla zona da trattare.

Durante l’operazione di accensione

oppure avviamento del motore non ri-

baltare l’apparecchio per il giardinag-

gio a meno che questo non sia indi-

spensabile per l’avviamento nell’erba

alta. In questo caso, premendo verso

il basso l’impugnatura, sollevare la

parte lontana dall’operatore non più

di quanto strettamente necessario. Al

momento di abbassare di nuovo l’ap-

parecchio per il giardinaggio, fare at-

tenzione a tenere entrambe le mani

Accendere l’apparecchio per il giardi-

naggio come descritto nelle istruzioni

d’uso e fare attenzione che i piedi sia-

no a distanza sufficiente dalle parti

Non mettere le mani ed i piedi vicino

o sotto le parti rotanti.

Lavorando con l’apparecchio per il

giardinaggio mantenere sempre una

certa distanza dalla zona di espulsio-

Non sollevare, né trasportare mai

l’apparecchio per il giardinaggio con il

Non effettuare alcuna modifica

all’apparecchio per il giardinaggio.

Modifiche illecite possono pregiudi-

care la sicurezza dell’apparecchio per

il giardinaggio e causare un aumento

della rumorosità e delle vibrazioni.

Controllare regolarmente il cavo di

collegamento ed il cavo di prolunga

utilizzato. Non collegare un cavo dan-

neggiato alla rete elettrica o non toc-

carlo prima di averlo staccato dalla

rete elettrica. In caso di cavo danneg-

giato possono venire a contatto parti

sotto tensione. Proteggersi contro

pericoli causati da scosse elettriche.

OBJ_BUCH-1996-005.book Page 39 Thursday, January 14, 2016 1:02 PM40 | Italiano

F 016 L81 374 | (14.1.16) Bosch Power Tools

Estrarre la spina dalla presa:

– ogniqualvolta si lascia l’apparecchio

per il giardinaggio incustodito,

– prima dell’eliminazione di bloccaggi,

– prima di effettuare controlli, inter-

venti di pulizia oppure lavori all’appa-

recchio per il giardinaggio,

– in seguito ad una collisione con corpi

estranei. Controllare immediatamen-

te l’apparecchio per il giardinaggio in

merito a danneggiamenti e, se neces-

sario, far effettuare le dovute ripara-

– se l’apparecchio per il giardinaggio

inizia a vibrare in modo insolito (con-

trollare immediatamente).

Collegamento all’alimentazione elet-

La tensione riportata sulla targhetta

di identificazione dell’apparecchio

deve corrispondere alla tensione del-

la rete elettrica di alimentazione.

Si consiglia di collegare questo appa-

recchio soltanto ad una presa di cor-

rente protetta con un interruttore di

sicurezza per correnti di guasto con

In caso di sostituzione del cavo su

questo apparecchio, utilizzare esclu-

sivamente il cavo di collegamento alla

rete previsto dal produttore, per

quanto riguarda No. di ordinazione e

tipo vedi istruzioni d’uso.

Non afferrare mai la spina di rete con

Non passare con veicoli sul cavo di

collegamento alla rete oppure sul ca-

vo di prolunga, non schiacciarli né

sottoporli a strappi in quanto potreb-

bero subire dei danni. Proteggere il

cavo da calore troppo forte, da olio e

da spigoli taglienti.

Il cavo di prolunga deve avere il dia-

metro riportato nelle istruzioni d’uso

e deve essere protetto contro gli

spruzzi dell’acqua. Il collegamento a

spina non deve trovarsi in acqua.

Mettere sempre guanti da giardino

maneggiando o lavorando nel settore

delle lame taglienti.

Attenzione! Spegnere l’apparecchio

per il giardinaggio ed estrarre la spi-

na dalla presa di corrente prima di

passare ad eseguire lavori di manu-

tenzione o di pulizia. Lo stesso vale

quando il cavo di alimentazione do-

vesse essere danneggiato, tagliato

oppure anche aggrovigliato.

Le lame continuano a ruotare anco-

ra per alcuni secondi dopo lo spe-

gnimento dell’apparecchio per il

Attenzione – mai toccare la lama

di taglio in rotazione.

Per sicurezza, il Vostro apparecchio per

il giardinaggio è equipaggiato con un

isolamento di protezione e non richiede

nessuna messa a terra. La tensione di

esercizio corrisponde a 230 V AC,

50 Hz (per paesi non appartenenti

all’UE 220 V, 240 V a seconda del mo-

dello). Utilizzare esclusivamente cavi di

prolunga omologati. Per ulteriori infor-

mazioni rivolgersi ad un Centro di assi-

stenza Clienti autorizzato.

Possono essere utilizzati esclusivamen-

te cavi di prolunga del tipo H05VV-F,

H05RN-F o IEC (60227 IEC 53,

OBJ_BUCH-1996-005.book Page 40 Thursday, January 14, 2016 1:02 PMItaliano | 41 Bosch Power Tools F 016 L81 374 | (14.1.16) In caso di utilizzo della macchina con un

cavo di prolunga, devono essere impie-

gati esclusivamente cavi che abbiano le

seguenti sezioni trasversali:

: lunghezza massima 40 m

: lunghezza massima 60 m

: lunghezza massima 100 m

Avvertenza: Se si utilizza un cavo di pro-

lunga è necessario che questo – come

indicato nelle norme di sicurezza – sia

dotato di un conduttore di protezione

che, attraverso la spina, sia collegato al

conduttore di protezione del Vostro im-

In caso di dubbi, rivolgersi ad un elettri-

cista professionista oppure alla rappre-

sentanza Bosch Service più vicina.

ATTENZIONE: Cavi di prolunga non

conformi alle norme possono esse-

re pericolosi. I cavi di prolunga, le

spine ed i raccordi devono essere

di tipo impermeabile all’acqua e de-

vono essere omologati per l’uso in

I collegamenti dei cavi devono essere

asciutti e non devono poggiare per ter-

Per una maggiore sicurezza, si consiglia

di usare un interruttore a corrente di

guasto (RCD) con una corrente di gua-

sto massima di 30 mA. Questo interrut-

tore a corrente di guasto dovrebbe es-

sere controllato prima di ogni impiego.

Indicazione per prodotti che non ven-

ATTENZIONE: Per la Vostra sicurezza è

necessario che la spina applicata all’ap-

parecchio per il giardinaggio sia colle-

gata al cavo di prolunga. Il raccordo del

cavo di prolunga deve essere protetto

contro gli spruzzi dell’acqua, deve esse-

re di gomma oppure essere coperto da

gomma. Il cavo di prolunga deve essere

usato con un dispositivo di scarico della

Il cavo di collegamento deve essere

controllato regolarmente in merito ad

eventuali danneggiamenti e può essere

impiegato esclusivamente in perfette

Se il cavo di collegamento è danneggia-

to, lo stesso può essere riparato esclu-

sivamente da un’ Officina Bosch auto-

Mettere sempre guanti da giardino

maneggiando o lavorando nel set-

tore delle lame taglienti.

Per essere certi che l’apparecchio

per il giardinaggio possa operare in

condizioni di assoluta sicurezza, assi-

curarsi sempre che tutti i dadi, i bullo-

ni e le viti siano ben avvitati.

Controllare regolarmente la condizio-

ne e lo stato di usura del cestello rac-

Controllare l’apparecchio per il giar-

dinaggio e per ragioni di sicurezza so-

stituire parti usurate o danneggiate.

Per la macchina da giardinaggio utiliz-

zare esclusivamente lame da taglio

Accertarsi che le parti di ricambio

montate siano approvate da Bosch.

Prima del magazzinaggio assicurarsi

che l’apparecchio per il giardinaggio

sia pulito e libero da resti. Se neces-

sario, pulire con una spazzola morbi-

I simboli seguenti sono importanti per la lettura e la compren-

sione delle istruzioni d’uso. Memorizzare i simboli ed il loro si-

gnificato. L’interpretazione corretta dei simboli contribuisce

ad un utilizzo migliore e più sicuro dell’apparecchio per il giar-

Uso conforme alle norme

Questo apparecchio per il giardinaggio è stato progettato per

tosare l’erba di prati in settori privati.

Informazioni sulla rumorosità e sulla vibrazione

Direzione di reazione

Direzione di movimento

Mettere i guanti di protezione

Accessori opzionali/pezzi di ricambio

ARM 1400-37 R/ARM 3700

Codice prodotto 3 600 HA6 1.. 3 600 HA6 2..

Potenza nominale assorbita

Capacità cestello raccoglierba

Peso in funzione della EPTA-Procedure 01:2014

/II /II Numero di serie vedi targhetta del tipo sull’apparecchio per il giardinaggio

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono

Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali può

capitare che altri apparecchi possono subire dei disturbi. In caso di impedenze di rete minori di 0,36 Ohm non ci si aspetta nessuna disfunzione.

Valori di emissione acustica rilevati conformemente a EN 60335-2-77. 3 600 ... HA6 1.. HA6 2..

Il livello di rumore stimato A dell’apparecchio ammonta normalmente a:

Livello di pressione acustica

Livello di potenza sonora

Incertezza della misura K Usare la protezione acustica!

Valori complessivi di oscillazione a

(somma vettoriale delle tre direzioni) e incertezza della

misura K misurati conformemente alla norm EN 60335-2-77:

Valore di emissione oscillazione a

Incertezza della misura K

Bosch Power Tools F 016 L81 374 | (14.1.16)

Dichiarazione di conformità

Categoria di prodotto: 32

Individuazione dei guasti e rimedi

3 600 ... HA6 1.. HA6 2..

Dichiariamo sotto la nostra piena responsabilità che il prodotto descritto nella sezione

«Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, fi-

no al 19 aprile 2016: 2004/108/CE, dal 20 aprile 2016: 2014/30/UE, 2006/42/CE,

2000/14/CE alle relative modifiche, nonché alle seguenti Normative: EN 60335-1,

EN 60335-2-77, EN 50581.

2000/14/CE: Llivello di potenza sonora garantito:

Procedimento di valutazione della conformità secondo appendice VI.

Scopo dell’operazione Figura Pagina

Montaggio delle ruote

Montaggio dell’impugnatura

Assemblaggio del cestello raccoglierba

Inserimento/rimozione del cestello rac-

Regolazione dell’altezza di taglio

Indicazioni operative

Manutenzione della lama

STOP Problema Possibili cause Rimedi

Il motore non funziona Tensione di rete assente Controllare ed inserire

Presa elettrica difettosa Utilizzare un’altra presa

Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituirlo

Il fusibile è scattato Sostituire il fusibile

Erba troppo lunga Regolare un’altezza di taglio maggiore e ribaltare

l’apparecchio per il giardinaggio per ridurre la solle-

La protezione del motore è scattata Lasciare raffreddare il motore e regolare un’altezza

L’apparecchio per il giardinaggio

funziona con interruzioni

Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituirlo

Cablaggio interno dell’apparecchio per

il giardinaggio difettoso

Contattare il centro assistenza clienti

La protezione del motore è scattata Lasciare raffreddare il motore e regolare un’altezza

L’apparecchio per il giardinaggio

lascia tracce di taglio irregolari

Il motore lavora con difficoltà

Altezza di taglio troppo bassa Regolare una maggiore altezza di taglio

Lame senza filo Sostituzione della lama

Possibile ostruzione Controllare la parte inferiore dell’apparecchio per il

giardinaggio e, se necessario, eliminare l’ostruzio-

ne (portare sempre guanti per giardinaggio)

Lama montata in posizione errata Montare la lama nella posizione corretta

OBJ_BUCH-1996-005.book Page 43 Thursday, January 14, 2016 1:02 PM44 | Nederlands F 016 L81 374 | (14.1.16) Bosch Power Tools Assistenza clienti e consulenza

www.bosch-garden.com

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio,

è indispensabile comunicare sempre il codice prodotto a die-

ci cifre riportato sulla targhetta di fabbricazione dell’apparec-

chio per il giardinaggio.

Officina Elettroutensili

Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta-

mente on-line i ricambi.

Avviare ad un riciclaggio rispettoso dell’ambiente apparecchi

per il giardinaggio, accessori ed imballaggi dismessi.

Non gettare gli apparecchi per il giardinaggio tra i rifiuti dome-

Solo per i Paesi della CE:

Conformemente alla direttiva europea

2012/19/UE sui rifiuti di apparecchiature

elettriche ed elettroniche ed all’attuazione

del recepimento nel diritto nazionale, le ap-

parecchiature elettriche ed elettroniche di-

ventate inservibili devono essere raccolte se-

paratamente ed essere inviati ad una riutilizzazione

Con ogni riserva di modifiche tecniche.

La lama da taglio non ruota dopo

aver acceso l’apparecchio per il

Lama bloccata da erba Spegnere l’apparecchio per il giardinaggio

Eliminare l’ostruzione (portare sempre guanti per

Dado/vite della lama allentato/allentata Serrare saldamente il dado/vite della lama (17 Nm)

Vibrazioni e rumore eccessivi Dado/vite della lama allentato/allentata Serrare saldamente il dado/vite della lama (17 Nm)

Lama danneggiata Sostituzione della lama

Problema Possibili cause Rimedi
