BRUGSANVISNING 38.4 Li Comfort BOSCH

DA Oversættelse af original brugsanvisning....133

Opslag accu en oplader....29

Reparatie....29

Onderhoud....29

Afvoeren.... 30

Transport.... 30

Om denne vejledning....133

Produktbeskrivelse.... 133

Sikkerhedsanvisninger.... 135

Montering....136

Ibrugtagning....136

Betjening....136

Oplysninger om arbejde....137

Opbevaring af den batteridrevne græsslåmaskine.... 137

Opbevaring batteri og oplader.... 138

Reparation....138

Hjælp ved fejl.... 140

Garanti....141

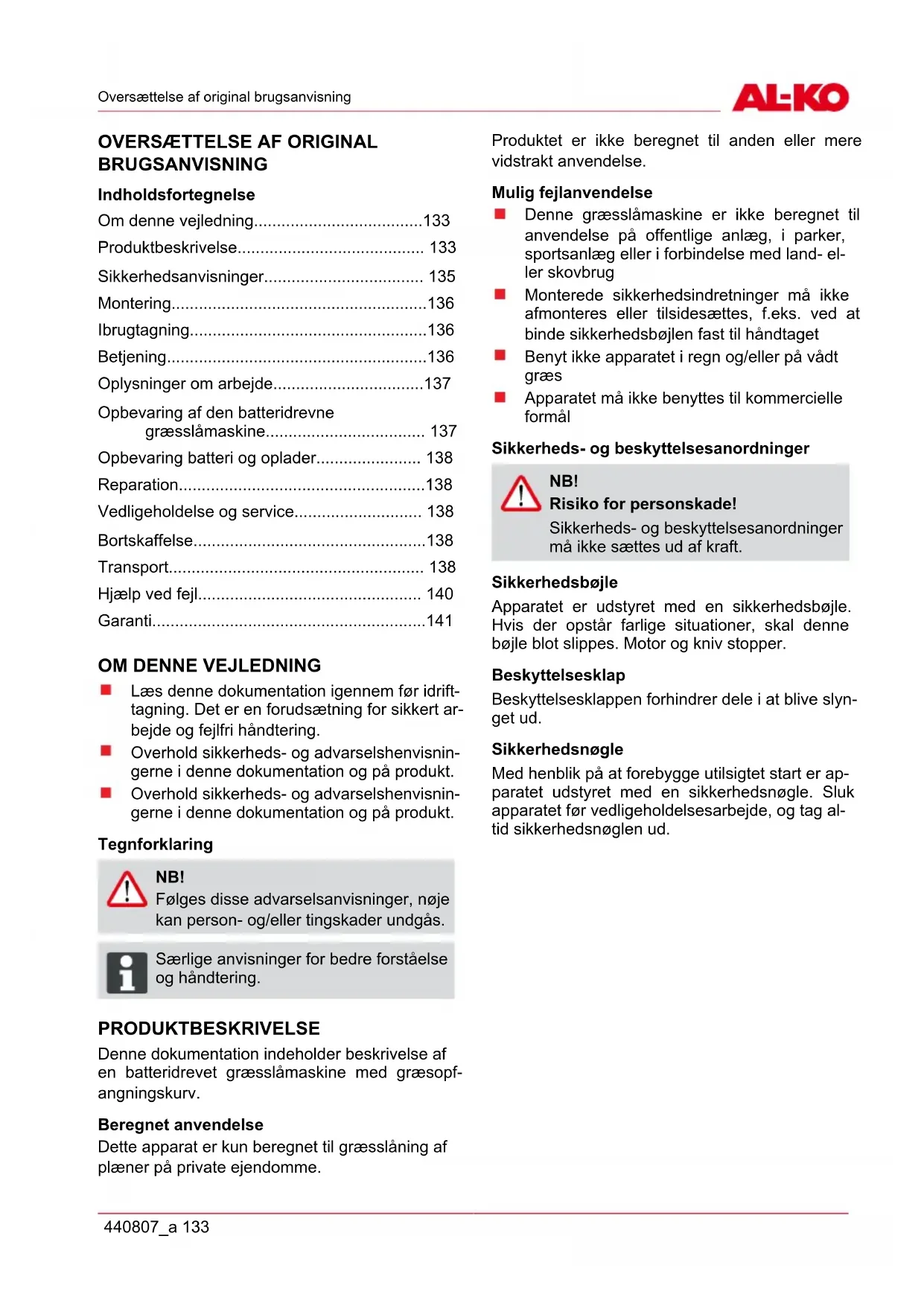

OM DENNE VEJLEDNING

Læs denne dokumentation igennem før idrifttagning. Det er en forudsætning for sikkert arbejde og fejlfri håndtering.
Overhold sikkerheds- og advarselshenvisningerne i denne dokumentation og på produkt.
Overhold sikkerheds- og advarselshenvisningerne i denne dokumentation og på produkt.

Tegnforklaring

NB!

Følges disse advarselsanvisninger, nøje kan person- og/eller tingskader undgås.

Denne dokumentation indeholder beskrivelse af en batteridrevet græsslåmaskine med græsopfangningskurv.

Beregnet anvendelse

Dette apparat er kun beregnet til græsslåning af plæner på private ejendomme.

Produktet er ikke beregnet til anden eller mere vidstrakt anvendelse.

Mulig fejlanvendelse

Denne græsslåmaskine er ikke beregnet til anvendelse på offentlige anlæg, i parker, sportsanlæg eller i forbindelse med land- eller skovbrug
Monterede sikkerhedsindretninger må ikke afmonteres eller tilsidesættes, f.eks. ved at binde sikkerhedsbøjlen fast til håndtaget
Benyt ikke apparatet i regn og/eller på vådt græs
■ Apparatet må ikke benyttes til kommercielle formål

Sikkerheds- og beskyttelsesanordninger

NB!

Risiko for personskade!

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft.

Sikkerhedsbøjle

Apparatet er udstyret med en sikkerhedsbøjle. Hvis der opstår farlige situationer, skal denne bøjle blot slippes. Motor og kniv stopper.

Beskyttelsesklap

Beskyttelsesklappen forhindrer dele i at blive slynget ud.

Sikkerhedsnøgle

Med henblik på at forebygge utilsigtet start er apparatet udstyret med en sikkerhedsnøgle. Sluk apparatet før vedligeholdelsesarbejde, og tag altid sikkerhedsnøglen ud.

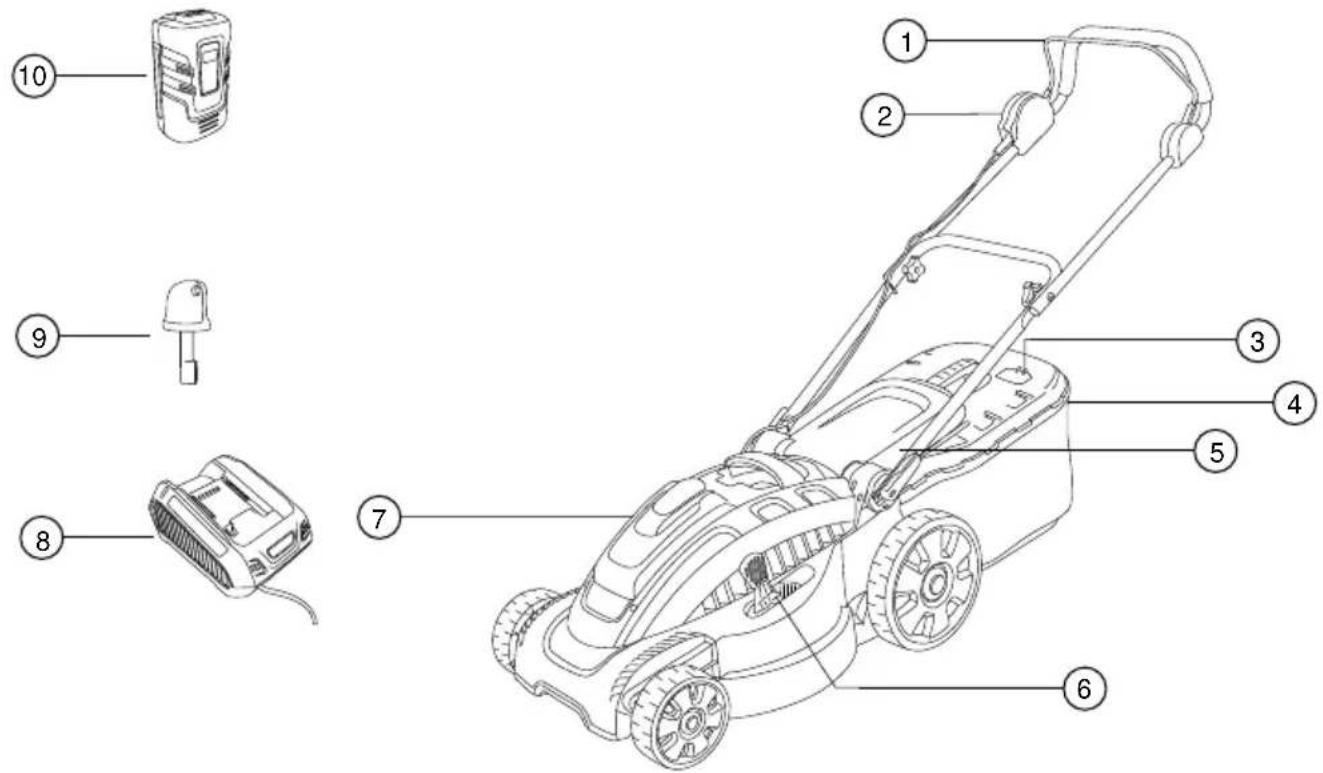

Produktoversigt

1 Sikkerhedsbøjle 7 Indstilling af skæ-		rehøjde
2 Startkontakt 8 Batterirum
3 Justering af håndtag 9 Batterioplader
4 Opfyldningsindikator 10 Sikkerhedsnøgle
5 Opfangningskurv 11 Batteri
6 Sikkerhedsklap

Symboler på maskinen

Advarsel! Udvis særlig forsigtighed ved betjening.

Læs betjeningsvejledningen før ibrugtagning!

Advarsel – fare! Hold hænder og fødder på afstand af kniven!

Hold sikker afstand til apparatet.

Før arbejde på apparatet skal sikkerhedsnøglen altid isættes

Advarsel! Skarp kniv!

Grib ikke ind i knivdelen.

SIKKERHEDSANVISNINGER

Den person, der fører maskinen, eller brugeren er ansvarlig for ulykker, der involverer andre personer og ejendom.

NB!

Risiko for personskade!

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft.

Elektrisk sikkerhed

- Netspændingen skal stemme overens med den netspænding, som fremgår af de tekniske data til opladeren – ingen anden netspænding må benyttes

Sikkerhedsanvisninger batteri og oplader

NB!

Batteriet må ikke afbrændes
Batteriet og opladeren må kun benyttes på steder, hvor de er beskyttet imod regn og fugt.
Beskyt batteriet mod varme og direkte sollys

Batteriet må ikke kortsluttes
Beskyt apparat, batteri og oplader mod fugt
Benyt kun originale batterier og oplader fra producenten.
- Åbn ikke batteriet. Fare for kortslutning
Ved forkert anvendelse kan der sive væske ud af batteriet. Undgå kontakt med væske. Skyl med vand, hvis der opstår utilsigtet kontakt. Opsøg læge, hvis væsken kommer i øj-nene.

Sikkerhedsanvisninger med henblik på betje- ning

FORSIGTIG!

Advarsel – fare for kvæstelser!

Utilsigt tænding kan resultere i alvorlige kvæstelser. Men henblik på forebyggelse heraf skal sikkerhedsnøglen tages ud efter slukning!

Tag sikkerhedsnøglen ud før:

■ Apparatet henstilles uden opsyn
Kontrol, rengøring eller servicering af apparatet
Isætning af batteriet
Ved forstyrrelser og usædvanlige vibrationer i apparatet
■ Afhjælpning af blokeringer
■ Afhjælpning af tilstopninger
■ Kontakt med fremmedlegemer til stede

Børn og andre personer, der ikke har kendskab til brugsanvisningen, må ikke bruge maskinen.
Lokale bestemmelser om brugerens mini-mumsalder skal overholdes.
Benyt kun apparatet i teknisk fejlfri tilstand
■ Maskinen må ikke betjenes under indflydelse af alkohol, stoffer eller medikamenter.
Apparatet og batteriet skal kontrolleres før hver ibrugtagning eller skade, og beskadi-gede dele skal udskiftes
Fjern alle fremmedlegemer fra græsplænen før plænen klippes
Benyt passende arbejdstøj:

Lange bukser Hårdt og skridsikkert fodtøj

Vær opmærksom på sikkert fodfæste ved arbejdet.

Sørg for, at andre ikke nærmer sig fareområdet.

Hold krop og klædning på afstand af skæreværket.

Arbejd kun i klart dagslys eller ved tilstrækkelig god kunstig belysning.

Græsslåmaskinen skal skubbes fremad, ikke trækkes tilbage

Efter kontakt med fremmedlegemer skal du kontrollere græsslåmaskinen for skader. Kontakt AL-KO's servicecenter ved alvorlige skader.

Træk aldrig græsslåmaskinen i retning mod kroppen
Kør ikke græsslåmaskinen hen over forhindringer (f.eks. grene og rødder)
Fjern kun afklippet materiale, når motoren er slukket, og sikkerhedsnøglen er taget ud
Sluk motoren, hvis græsslåmaskinen skal køres henover andre overflader end græsplæne

Hæv eller træk aldrig apparatet med kørende motor
■ Efterlad ikke apparatet i driftsklar tilstand uden opsyn

MONTERING

Saml produktet med hjælp fra den medfølgende monteringsvejledning.

NB!

Produktet må først tages i brug, när det er fuldstændigt samlet!

IBRUGTAGNING

Opladning af batteri (1)

Det medfølgende batteri er delvist opla- det! Oplad batteriet helt, inden apparatet bruges første gang.

Batteriet kan oplades efter behag i alle ladetilstande. Batteriet tager ikke skade, hvis opladningen afbrydes.

NB!

Batteriet kan tages ud ved at trykke på og holde låseknappen på undersiden af batteriet inde.

1. Skub batteriet ind i opladeren (1a) og slut opladeren til el-nettet (1b). Når opladningen begynder, blinker den grønne lysdiode (LED).
2. Batteriet er ladet helt op, når dioderne på opladeren vedvarende lyser grønt.
3. Træk stikket ud af el-nettet (1b).
4. Træk batteriet ud af opladeren. (1a)

Grøn diode lyser: Batteriet er ladet 100 % - 50 % op

Grøn diode blinker: Batteriet er ladet 50 % - 25 % op

Dioden lyser rødt: Der er ikke sat et batteri i opladeren

Temperaturområdet skal ligge mellem 0 °C og +40 °C ved opladning.

Det tager ca. 2 timer at lade batteriet helt op. Hvis batteriets driftstid aftager væsentligt trods fuld opladning, er batteriet nedslidt og skal udskiftes med et nyt, originalt batteri.

Sæt batteriet i (2-5)

1. Tryk på batteridækslet for at åbne det. (2)
2. Isæt sikkerhedsnøglen i apparatet. (3a)
3. Skub forsigtigt batteriet ned i batterirummet, så kontakterne på batteriet griber fast i apparatets kontaktstik.(4)
4. Sæt sikkerhedsnøglen i igen, og drej den (3b).
5. Tryk på batteridækslet for at lukke det (5).

BETJENING

Indstilling af skærehøjde (6)

NB!

Advarsel – fare for kvæstelser!

Juster kun skærehøjden, när motoren er slukket, og kniven står stille!

1. Armen låses op ved at trykke ind på siderne og holde dem inde (4).

2. Til lavt græs skal håndtaget bevæges mod forhjulene. Min. indstilling 1: 3 cm

3. Til højere græs skal håndtaget bevæges mod baghjulene. Min. indstilling 6: 7 cm

4. Slip håndtaget og skub det let fremad eller tilbage, indtil det befinder sig i det ønskede trin.

Montering af opfangningskurv (7)

NB!

Advarsel – fare for kvæstelser!

Opsamlingskurven må kun af- og på- monteres, när motoren er slukket og kni- ven står stille.

1. Hæv sikkerhedsklappen, og placer opfangningskurven i holderne (7a-b).

Opfyldningsindikator (8)

Opfyldningsindikatoren reagerer på luftstrømmen fra græsslåningen og trykkes ned ovenfra (8a). Hvis opfangningskurven er fuld, lægger opfyldningsindikatoren sig på (8b). Opfyldningskurven skal tømmes.

Tømning af opfangningskurven (9)

1. Løft op i sikkerhedsklappen.
2. Hæng opfangningskurven af, og tag fat om den nedefra.
3. Tøm opfangningskurven.
4. Hæv sikkerhedsklappen, og placer igen opfangningskurven i holderne. (7)

Tænd for motoren (10)

Motoren i denne plæneklipper kører ikke straks med fuldt knivomdrejningstal ved start.

Plæneklipperen føler, når den kører ud på græs. Først da accelererer motoren op til det maksimale knivomdrejningstal og fastholder derefter denne maksimale hastighed. Derved bliver motorlyden kraftigere.

Det er helt normalt og betyder, at plæne-klipperen kører med maksimalt knivom-drejningstal.

Græsslåmaskinen må kun startes på jævnt underlag, ikke i højt græs. Underlaget skal være frit for fremmedlegemer, f.eks. sten. Undgå at hæve eller tippe græsslåmaskinen under start.

1. Sæt sikkerhedsnøglen i igen, og drej den (3b).
2. Hold startknappen til kontakten inde (10a).
3. Træk sikkerhedsbøjlen ind mod håndtaget, og hold den inde (10b).
4. Slip startknappen.

Kontroller batteriets ladetilstand, mens du klipper plænen (12)

1. Sluk motoren (11).
2. Sådan åbnes batterirummet (2).
3. Tryk på testknappen på batteriet: Hvis dioden lyser grønt, er der nok strøm på batteriet, og du kan fortsætte med at klippe. Hvis dioden lyser rødt, er batteriet fladt og skal lades op (12).

Sluk motoren (11)

1. Slip sikkerhedsbøjlen.
2. Vent, indtil kniven står stille.
3. Tag sikkerhedsnøglen ud af produktet (3a).

OPLYSNINGER OM ARBEJDE

Overhold lokalregulativer vedr. brug af græsslåmaskiner.

Fjern fremmedlegemer fra arbejdsområdet
Sørg for, at andre ikke nærmer sig fareområdet.
Benyt kun plæneklipperen, når det er sikkerhedsmæssigt forsvarligt
Plæneklipperen må kun betjenes i skridtgang
Plænen må kun klippes, hvis kniven er skarp

Kør ikke græsslåmaskinen hen over forhindringer (f.eks. grene og rødder)
- Skråninger skal altid slås på langs. Græsslåmaskinen må ikke hælde mere end 20° til nogen af siderne under drift
Udvis særlig forsigtighed ved ændring af arbejdsretning på skråninger
Driftstiden for den batteridrevne græsslåmaskine afhænger af batteriets tilstand, græsplænens beskaffenhed og skærehøjden. Hyppige tændinger og slukninger reducerer driftstiden
Optimal driftstid opnås ved hyppig græsslåning, således at græset holdes nede

Driftstid ved 100 % opladet tilstand i m² pr. batteri

Skæring fra 6 cm - 4 cm: op til 300 m² på velplejet, tør græsplæne, tyndt græs
Skæring fra 8 cm - 4 cm: op til 200 m² ved normalt græs
Skæring fra 8 cm - 4 cm: op til 150 m² ved tykt græs

Klippetips

• Hold konstant skærehøjden på 3–5 cm, og skær ikke mere halvdelen af græsets højde af
  Overbelast ikke græsslåmaskinen! Reducer motorens omdrejningstal, när du slår langt, tungt græs, forøg skærehøjden, og slå flere gange
  Vind og sol kan udtørre det afklippede græs, der derefter kan opsamles sent på eftermiddagen

OPBEVARING AF DEN BATTERIDREVNE GRÆSSLÅMASKINE

Græsslåmaskinens øvre håndtag kan klappes sammen af hensyn til pladsbesparelse

Opbevar altid græsslåmaskinen med batteriet og sikkerhedsnøglen udtaget
Aftør apparatet, og opbevar det utilgængeligt for børn og uvedkommende personer

OPBEVARING BATTERI OG OPLADER

FORSIGTIG!

Brand- eller eksplosionsfare!

Maskinen må ikke opbevares ved åben ild eller varmekilder.

Batteriet er beskyttet imod overopladning og kan således forblive tilsluttet til lysnettet.

Den optimale opbevaringstemperatur for batteriet ligger på 0-25 °C

Opbevar batteriet på et tørt sted ved en omgivelsestemperatur på 0-25 °C og med en opladningstilstand på 40-60 %
■ Efter 3 måneders opbevaring skal batteriet efteroplades i ca. 2 timer
Opbevar ikke batteriet i nærheden af metal- og syreholdige genstande – kortslutningsfare!

REPARATION

■ Reparationer må kun udføres af AL-KO's servicecentre eller af autoriseret fagpersonale
Med henblik på at forebygge ubalance må skæredelen og fastgørelsesskruen kun udskiftes trinvist

VEDLIGEHOLDELSE OG SERVICE

NB!

Advarsel – fare for kvæstelser!

Tag altid sikkerhedsnøglen ud før enhver form for pleje- og vedligeholdelsesarbejde!

Bær altid arbejdshandsker i forbindelse med pleje- og vedligeholdelsesarbejde på kniven!

En ikke-afbalanceret kniv resulterer i stærke vibrationer og beskadiger græsslåmaskinen.

• Kontroller jævnligt græsopfangerenhedens funktion, og inspicer for slitage
  Efter græsslåning skal apparatet omhyggeligt rengøres med en børste eller klud. Resterende snavs på undersiden af græsslåmaskinen kan påvirke dens funktionalitet
  Apparatet må ikke rengøres med vand! Indtrængende vand kan både skade kontakten, batteriet og elektromotoren

• Kontroller jævnligt kniven for skader. En sløv eller beskadiget kniv må kun slibes/udskiftes af et AL-KO-servicecenter eller af autoriseret fagpersonale. Når kniven er blevet efterslebet, skal den afbalanceres Knivskruen skal tilstrammes med et moment på 15 Nm +5
  Sørg for, at alle møtrikker, bolte og skruer er spændt godt fast, og at maskinen er i en sikker arbejdstilstand.
  Lad motoren køle af, inden maskinen placeres i afl ukkede rum.

NB!

Forsøg ikke at justere en beskadiget kniv eller motoraksel!

■ Kontrol af fagpersonale er nødvendigt:

■ efter påkørsel af en forhindring
■ ved blokeret motor
■ ved bøjet kniv
■ ved bøjet motoraksel
■ ved beskadiget, nedslidt batteri

BORTSKAFFELSE

Brugt udstyr, batterier eller akkumulatorermå ikke bortskaffes sammen med almindeligthusholdningsaffald!

Emballagen, produktet og tilbehøret er fremstillet af genbrugsegnet materiale og skal bortskaffes i henhold hertil.

Batterier må kun bortskaffes i afladet tilstand
Det er brugerens ansvar at returnere batterier. Dette kan gøres gratis på købsstedet. Der eksisterer følgende muligheder for bortskaffelse:

■ gennem forhandleren

på en godkendt genbrugsstation

TRANSPORT

NB!

De medfølgende batteriers effekt er på over 100 Wh!

Overhold de efterfølgende transportanvisninger!

Li-ion-batteriet er omfattet af lovgivningen om farlige stoffer. Batteriet kan transporteres af private brugere uden yderligere pålæg. Transporter kun batteriet, såfremt det er ubeskadiget. Pas på, at batteriet ikke berører andre genstande, at det ikke kortsluttes, og at det ikke rutsjer frem og tilbage,

når du transporterer det Når batteriet forsendes (f.eks. af en speditør eller med fly), skal særlige krav til emballage og mærkning overholdes.

I dette tilfælde skal der søges professionel hjælp, der kender reglerne om forsendelse af farlige stof-

fer. Batterier må kun sendes, hvis huset er ubeskadiget. Dæk åbne kontakter til med tape, og pak batteriet ind, så det ikke ligger løst i emballagen.

Overhold også eventuelle supplerende nationale forskrifter.

HJÆLP VED FEJL

NB!

Bær arbejdshandsker ved alt pleje- og vedligeholdelsesarbejde!

Driftsforstyrrelser Mulig årsag Løsning
Motoren kører ikke	Sikkerhedsnøgle ikke isat Indsæt sikkerhedsnøgle
	Styrekabel eller kontakt defekt Forsigtig! Betjen ikke apparatet!Kontakt AL-KO's servicecenter
	Batteri mangler eller sidder ikke korrekt	Isæt batteriet korrekt
	Kniv blokeret Forsigtig! Drej ikke kniven rundtuden arbejdshandsker ved vedligeholdelsesarbejde!■ Fjern blokeringen fra kniven■ Start græsslåmaskinen på lavt græs
Svækket motorydelse	Batteri afladet Oplad batteriet
	Sløv kniv Få kniven slebet af AL-KO's servicecenter
	For meget græs i afkast Fjern græset, rens sikkerheds-klappen
Motoren går i stå under græsslåning	Sløv kniv Få kniven slebet af AL-KO's servicecenter
	Overbelastning af motoren Sluk den batteridrevne græsslå-maskine, kør den hen på et jævntunderlag eller lavt græs, og startden igen
Græsopfangningsboksen fyldes ikke tilstrækkeligt	Græset er fugtigt Lad græset tørre
	Græsopfangningsboks tilstoppet Rens gitteret til græsopfangningsboksen
	for meget græs i udkastkanaleneller kabinettet	Udkastkanal / Rengør kabinettet Juster skærehøjden
	Sløv kniv Få kniven slebet af AL-KO's servicecenter
kant	Skærehøjde for lav Hæv skærehøjdenBatteridriftstiden falder mar-
	Græs for højt eller for fugtigt Forbedr forholdene: Lad græssettørre og/eller hæv skærehøjden
	Græsslåningshastighed for høj Reducer græsslåningshastighe-den. Udkastkanal / Rengør kabi-nettet, kniven skal kunne dreje uhindret rundt
	Græsslåning med fuld opf-angningskurv	Tøm opfangningskurven, og rens udkastkanalen
	Batteriets levetid er opbrugt Замените акумулатор.Користите само оригинални прибор.
	Batteridæksel eller kontakter tilsmudsede	Kontakt AL-KO's servicecenterBatteriet ka
	Batteri eller oplader defekt Benyt reservedelskortet til at be-stille reservedele

Ved fejl, der ikke er beskrevet i denne tabel, eller som du ikke selv kan afhjælpe, bedes du henvende dig til vores kundeservice.

GARANTI

Evt. fejl i materiale- eller fabrikationsfejl på maskinen udbedres eller erstattes inden for garantiperioden uden beregning af en reparatør, som vi udpeger. Garantiperioden bestemmes af lovgivningen i det land, hvor maskinen er købt.

Garantien gælder kun, hvis

■ maskinen behandles kyndigt,
■ forskrifterne i betjeningsvejledningen overholdes,
der anvendes originale reservedele

Garantien bortfalder, hvis

■ maskinen forsøges repareret egenhændigt,
der udføres tekniske ændringer på maskinen,
■ maskinen anvendes mod sin bestemmelse (f.eks. erhvervsmæssig eller kommunal anvendelse).

Garantien omfatter ikke:

Lakskader, der opstår som følge af normal anvendelse
Sliddele, der på reservedelskortet er markeret med [xxx xxx (x)]

Garantiperioden begynder ved den første slutbrugers køb. Her gælder datoen på den originale kvittering. Ved garantikrav bedes du medbringe dette garantibevis sammen med den originale kvittering for købet til din forhandler eller det nærmeste autoriserede kundecenter. Garantien forbliver uændret ved evt. salg til tredjepart.

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING

Sikkerhetsanvisninger.... 153

Montering....154

Igangkjøring....154

Betjening....154

Spesielle henvisninger for bedre forståelighet og håndtering.

PRODUKTBESKRIVELSE

Hold avstand fra fareområdet.

Sikkerhetsanvisninger for betjening

FORSIKTIG!

Advarsel - Fare for personskader!

Batteriet kan lades i enhver ladetilstand. Avbrutt lading skader ikke batteriet.

OBS!

En forsyningsspenning beskytter batteriet mot overopplading, og kan derfor være tilkoblet strømnettet en stund.

Ved skade må kniv og motoraksel ikke rettes ut!

Sakkyndig kontroll er nødvendig:

Kasserte enheter, batterier eller oppladbare batterier må ikke kastes i husholdningsavfallet!

Følgende omfattes ikke av garantien
