BEDIENUNGSANLEITUNG 38.4 Li Comfort BOSCH

Akku-Rasenmäher Akku-Rasenmäher Comfort 38.4 Li

Betriebsanleitung

Inhaltsverzeichnis

D Betriebsanleitung....6

	42 V
	1,8 A
	max. 2 Stunden
	5°C bis + 40°C

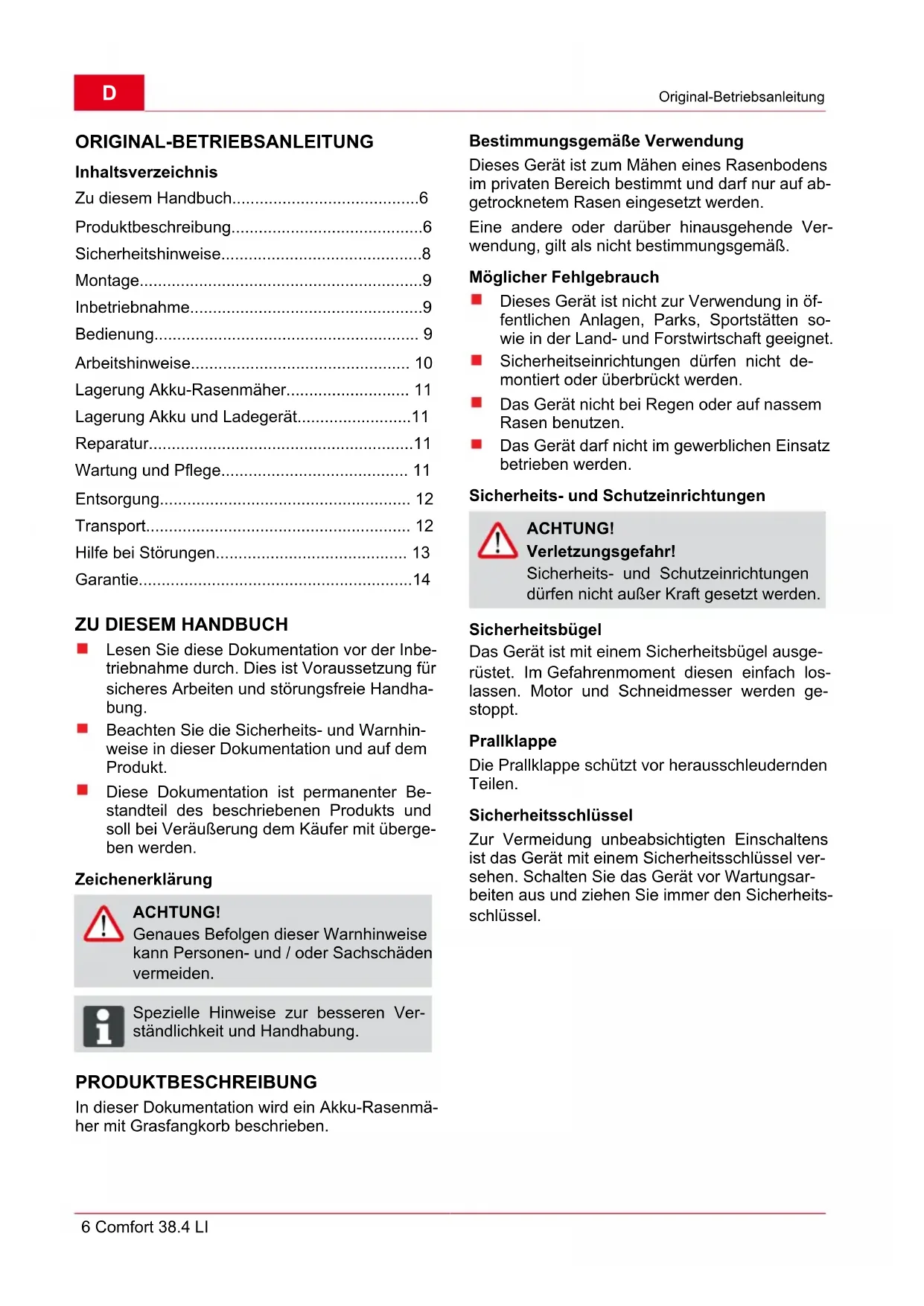

ORIGINAL-BETRIEBSANLEITUNG

Inhaltsverzeichnis

Zu diesem Handbuch....6

Produktbeschreibung......6

Sicherheitshinweise....8

Montage....9

Inbetriebnahme....9

Bedienung....9

Arbeitshinweise.... 10

Lagerung Akku-Rasenmäher.... 11

Lagerung Akku und Ladegerät......11

Reparatur....11

Wartung und Pflege.... 11

Entsorgung.... 12

Transport.... 12

Hilfe bei Störungen.... 13

Garantie....14

ZU DIESEM HANDBUCH

■ Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und soll bei Veräußerung dem Käufer mit übergeben werden.

Zeichenerklärung

ACHTUNG!

Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden.

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

PRODUKTBESCHREIBUNG

In dieser Dokumentation wird ein Akku-Rasenmäher mit Grasfangkorb beschrieben.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Mähen eines Rasenbodens im privaten Bereich bestimmt und darf nur auf abgetrocknetem Rasen eingesetzt werden.

Eine andere oder darüber hinausgehende Verwendung, gilt als nicht bestimmungsgemäß.

Möglicher Fehlgebrauch

Dieses Gerät ist nicht zur Verwendung in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft geeignet.
Sicherheitseinrichtungen dürfen nicht demontiert oder überbrückt werden.
Das Gerät nicht bei Regen oder auf nassem Rasen benutzen.
Das Gerät darf nicht im gewerblichen Einsatz betrieben werden.

Sicherheits- und Schutzeinrichtungen

ACHTUNG!

Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden.

Sicherheitsbügel

Das Gerät ist mit einem Sicherheitsbügel ausgerüstet. Im Gefahrenmoment diesen einfach loslassen. Motor und Schneidmesser werden gestoppt.

Prallklappe

Die Prallklappe schützt vor herausschleudernden Teilen.

Sicherheitsschlüssel

Zur Vermeidung unbeabsichtigten Einschaltens ist das Gerät mit einem Sicherheitsschlüssel versehen. Schalten Sie das Gerät vor Wartungsarbeiten aus und ziehen Sie immer den Sicherheitsschlüssel.

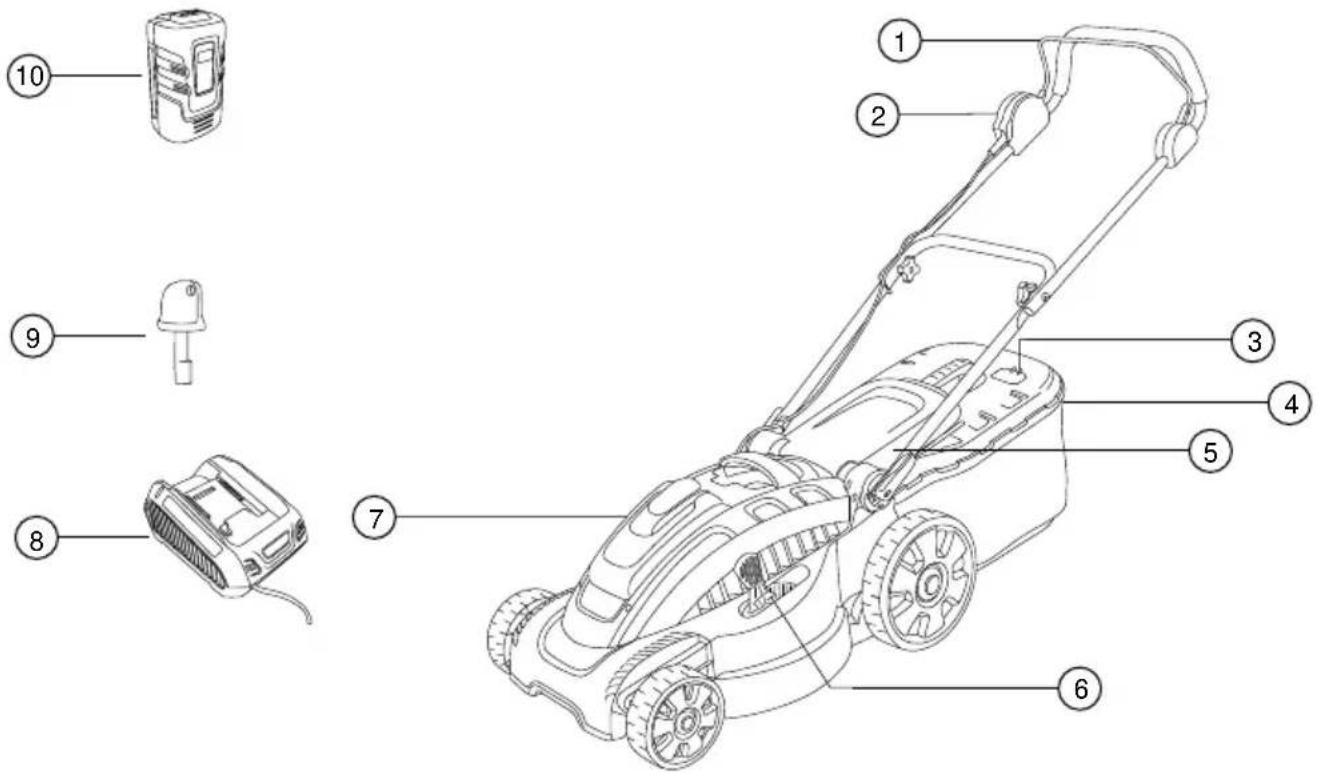

Produktübersicht

1 Sicherheitsbügel 6 Schnitthöhenverstellung
2 Start-Schalter 7 Akkufach
3 Füllstandanzeige 8 Akku-Ladegerät
4 Grasfangkorb 9 Sicherheitsschlüssel
5 Prallklappe 10 Akku

Symbole am Gerät

Achtung! Besondere Vorsicht bei der Handhabung.
Vor Inbetriebnahme Gebrauchsanleitung lesen!
Dritte aus dem Gefahrenbereich fernhalten!
Hände und Füße vom Schneidwerk fernhalten!
Abstand zum Gefahrenbereich halten.

Vor Arbeiten am Gerät immer den Sicherheitsschlüssel ziehen.

Achtung! Scharfe Schneidmesser!

Nicht in das Schneidwerk fassen.

SICHERHEITSHINWEISE

Der Maschinenführer oder der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich.

ACHTUNG!

Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden.

Elektrische Sicherheit

Die Netzspannung muss mit den Angaben zur Netzspannung für das Ladegerät in den Technischen Daten übereinstimmen, keine andere Netzspannung verwenden.

Sicherheitshinweise Akku und Ladegerät

ACHTUNG!

Brandgefahr- und Explosionsgefahr!

Akku nicht ins offene Feuer werfen
Akku und Ladegerät nur in Bereichen verwenden, die vor Regen und Nässe geschützt sind
Akku vor Hitze und direkter Sonneneinstrahlung schützen

Akku nicht kurzschließen
Gerät, Akku und Ladegerät vor Feuchtigkeit schützen
Nur original Akkus und Ladegeräte vom Hersteller verwenden
Gerät nicht öffnen. Es besteht Kurzschlussgefahr.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Kontakt mit der Flüssigkeit vermeiden. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, zusätzlich ärztliche Hilfe in Anspruch nehmen.

Sicherheitshinweise zur Bedienung

VORSICHT!

Verletzungsgefahr!

Unbeabsichtigtes Einschalten kann zu schwersten Verletzungen führen. Der Sicherheitsschlüssel muss nach dem Ausschalten immer abgezogen werden!

Sicherheitsschlüssel abziehen bevor:

■ Sie das Gerät unbeaufsichtigt lassen
■ Sie das Gerät prüfen, reinigen oder warten
■ Sie den Akku einsetzen
Störungen und ungewöhnliches Vibrieren am Gerät auftreten
■ Blockierungen gelöst werden
■ Verstopfungen beseitigt werden
■ Kontakt mit Fremdkörpern besteht

Kinder oder andere Personen, die die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen
- Örtliche Bestimmungen zum Mindestalter der Bedienungsperson beachten.
Gerät nur in technisch einwandfreiem Zustand benutzen.
Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen.
Gerät und Akku vor jedem Gebrauch auf Beschädigungen prüfen, beschädigte Teile ersetzen
Alle Fremdkörper vor dem Mähen von der Rasenfläche entfernen
Zweckmäßige Arbeitskleidung tragen:

Lange Hosen

■ Festes und rutschsicheres Schuhwerk

Beim Arbeiten auf sicheren Stand achten
Dritte aus dem Gefahrenbereich fernhalten.
Körper und Kleidung vom Schneidwerk fernhalten.
Nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung arbeiten.
Gerät beim Mähen vorwärts schieben, niemals rückwärts gehen

Suchen Sie nach Kontakt mit Fremdkörpern nach Beschädigungen am Rasenmäher. Erforderliche Reparaturen vor dem erneuten Starten durchführen.

Rasenmäher niemals zum Körper heranziehen
Nicht über Hindernisse mähen (z. B. Zweige, Baumwurzeln).
Schnittgut nur bei stehendem Motor und gezogenem Sicherheitsschlüssel entfernen
Den Motor abschalten, wenn eine andere als die zu mähende Fläche überquert wird

Gerät nie mit laufendem Motor heben oder tragen.
Betriebsbereites Gerät nicht unbeaufsichtigt lassen.

MONTAGE

Zusammenbau nach beiliegender Montageanleitung durchführen.

ACHTUNG!

Das Gerät darf erst nach vollständiger Montage betrieben werden.

INBETRIEBNAHME

Akku laden (1)

Der mitgelieferte Akku ist teilgeladen! Den Akku vor dem ersten Gebrauch vollständig aufladen.

Der Akku kann in jedem beliebigen La-dezustand geladen werden. Eine Unterbrechung des Ladens schadet dem Akku nicht.

ACHTUNG!

Beim Herausziehen des Akkus den Ein-rastknopf an der Unterseite des Akkus gedrückt halten, damit der Akku entrie-gelt wird.

1. Den Akku in das Ladegerät einschieben (1a) und das Ladegerät am Stromnetz anschließen (1b). Der Ladevorgang beginnt mit dem Blinken der grünen Leuchtdiode (LED).
2. Der Akku ist voll geladen, wenn die LED des Ladegerätes konstant grün leuchtet.
3. Stecker vom Stromnetz abziehen (1b).
4. Akku aus dem Ladegerät ziehen. (1a)

grüne LED leuchtet: Akku 100% - 50% voll geladen

grüne LED blinkt: Akku 50% - 25% voll

LED leuchtet rot: kein Akku im Ladegerät eingesetzt

Der Temperaturbereich für den Ladebetrieb soll zwischen 5 °C und +40 °C liegen.

Die Ladezeit bei Vollaufladung beträgt max. 2 Stunden. Verkürzt sich die Betriebszeit des Akkus wesentlich trotz Vollaufladung, ist der Akku verbraucht und gegen einen neuen Original-Akku auszuwechseln.

Akku einsetzen (2-5)

1. Akkudeckel öffnen (2).
2. Am Gerät den Sicherheitsschlüssel abziehen (3a).
3. Akku mit leichtem Druck bis zum Anschlag in das Akkufach schieben, bis die Kontaktbuchse am Akku fest auf dem Kontaktstecker des Gerätes sitzt (4).
4. Sicherheitsschlüssel wieder einstecken und drehen (3b).
5. Akkudeckel schließen, bis er hörbar einrastet (5).

BEDIENUNG

Schnitthöhe verstellen (6)

ACHTUNG!

Achtung - Verletzungsgefahr!

Schnitthöhe nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser verstellen!

1. Hebel zum Entriegeln leicht nach außen drücken und halten.

Für niedrigen Rasen den Hebel in Richtung Vorderrad schieben. min Stufe 1:2,5 cm
Für höheren Rasen den Hebel in Richtung Hinterrad schieben. max Stufe 6:7,5 cm

1. Hebel wieder zum Gerät hindrücken, bis er in der gewünschten Stufe einrastet.

Grasfangkorb anbringen (7)

ACHTUNG!

Achtung - Verletzungsgefahr!

Grasfangkorb nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser abnehmen oder anbringen

1. Prallklappe anheben und Grasfangkorb in die Halterungen einhängen.

Füllstandsanzeige (8)

Die Füllstandsanzeige wird durch den Luftstrom beim Mähen nach oben gedrückt (8a). Ist der Grasfangkorb voll, liegt die Füllstandsanzeige am Korb an (8b). Der Grasfangkorb muss geleert werden.

Grasfangkorb leeren (9)

1. Prallklappe anheben.
2. Grasfangkorb aushängen und nach hinten abnehmen.

3. Grasfangkorb leeren.

4. Prallklappe anheben und Grasfangkorb wieder in die Halterungen einhängen. (7)

Motor einschalten (10)

Der Motor dieses Rasenmähers dreht nach dem Starten des Motors zunächst nicht auf die volle Messerdrehzahl hoch.

Erst wenn Sie mit dem Gerät in das zu mähende Gras fahren, erkennt dies der Rasenmäher, dreht den Motor auf die maximale Messerdrehzahl hoch und bleibt dann auch bei der maximalen Messerdrehzahl.

Diese hörbare Zunahme des Motorengeräuschpegels ist völlig normal und bedeutet, dass der Rasenmäher mit optimaler Messerdrehzahl schneidet.

Den Rasenmäher nur auf ebenem Untergrund, nicht in hohem Gras starten. Der Untergrund muss frei von Fremdkörpern wie z. B. Steinen sein. Den Rasenmäher zum Starten nicht anheben oder kippen.

1. Sicherheitsschlüssel am Gerät einstecken und drehen (3b)
2. Startknopf des Schalters gedrückt halten (10a).
3. Sicherheitsbügel an den Holm ziehen und festhalten (10b).
4. Startknopf loslassen.

Ladezustand des Akkus während des Rasenmähens kontrollieren (12)

1. Motor ausschalten.(11).
2. Akkufach öffnen. (2)
3. Testknopf an Akku drücken: Leuchtet LED grün, ist der Akku noch leistungsfähig und Sie können weitermähen. Leuchtet LED rot, ist der Akku leer und muss aufgeladen werden (12)

Motor ausschalten (11)

1. Sicherheitsbügel loslassen.
2. Stillstand des Schneidmessers abwarten.
3. Sicherheitsschlüssel am Gerät abziehen (3a).

ARBEITSHINWEISE

Örtliche Bestimmungen zum Betreiben von Rasenmähern beachten.

Fremdkörper im Arbeitsbereich entfernen.
Dritte aus dem Gefahrenbereich fernhalten.
Nur bei guten Sichtverhältnissen mähen
Gerät nur im Schritttempo führen.
Nur mit scharfem Schneidmesser mähen
Nicht über Hindernisse mähen (z. B. Zweige, Baumwurzeln).
Bei Hanglagen stets quer zum Hang mähen. Rasenmäher nicht hangauf- oder hangabwärts und an Hängen mit mehr als 10° Neigung benutzen
Erhöhte Vorsicht an Hanglagen bei Änderung der Arbeitsrichtung
Die Betriebszeit des Akku-Rasenmähers ist abhängig vom Zustand des Akkus, der Raseneigenschaft und der Schnitthöheneinstellung. Häufiges Ein- und Ausschalten reduziert ebenfalls die Betriebszeit
■ Eine optimale Betriebszeit wird durch häufiges Rasenmähen und damit kurz gehaltenem Rasen erreicht

Betriebszeit bei 100%-Akkuladung in m² je Akku

Schnitt von 6 cm auf 4 cm: bis zu 250 m² bei gepflegtem, trockenem Rasen; dünnem Gras
Schnitt von 8 cm auf 4 cm: bis zu 200 m² bei normalem Gras
Schnitt von 8 cm auf 4 cm: bis zu 150 m² bei dichtem Gras

Tipps zum Mähen

Schnitthöhe gleichbleibend 3–5 cm, nicht mehr als die Hälfte der Rasenhöhe abmähen
Rasenmäher nicht überlasten! Sinkt die Motordrehzahl durch langes, schweres Gras merklich, Schnitthöhe vergrößern und mehrfach mähen
Wind und Sonne können den Rasen nach dem Mähen austrocknen, daher am späten Nachmittag mähen

LAGERUNG AKKU-RASENMÄHER

Zum platzsparenden Aufbewahren den Oberholm und den Unterholm zusammenklappen.

Gerät immer mit ausgebautem Akku und abgezogenem Sicherheitsschlüssel lagern
Gerät trocken und unzugänglich für Kinder und unbefugte Personen lagern

LAGERUNG AKKU UND LADEGERÄT

VORSICHT!

Brand- und Explosionsgefahr!

Gerät nicht vor offenen Flammen oder Hitzequellen lagern.

Der Akku ist durch eine Versorgungsspannung vor Überladen geschützt und kann somit einige Zeit am Stromnetz angeschlossen bleiben.

Die optimale Lagerungstemperatur des Akkus liegt zwischen 0 °C und 25°C.

Akku an einem trockenen, frostfreien Ort bei einer Umgebungstemperatur zwischen 0 °C und +25 °C mit einem Ladezustand von ca. 40 - 60% lagern
Nach 3 Monaten Lagerung den Akku ca. 2 Stunden nachladen
Akku nicht in der Nähe metallischer oder säurehaltiger Gegenstände lagern - Kurzschlussgefahr!

REPARATUR

■ Reparaturarbeiten dürfen nur AL-KO Servicestellen oder autorisierte Fachbetriebe durchführen
Um eine Unwucht zu vermeiden dürfen Schneidwerkzeug und Befestigungsschraube nur satzweise ausgetauscht werden

WARTUNG UND PFLEGE

ACHTUNG!

Verletzungsgefahr!

Vor allen Wartungs- und Pflegearbeiten immer den Sicherheitsschlüssel ziehen! Bei Wartungs- und Pflegearbeiten am Schneidmesser immer Arbeitshandschuhe tragen!

Nicht ausgewuchtete Schneidmesser führen zu starken Vibrationen und beschädigen den Mäher.

Grasfangeinrichtung regelmäßig auf Funktion und Verschleiß prüfen
Nach dem Rasenmähen das Gerät gründlich mit einem Handbesen oder Lappen reinigen. Nicht entfernte Verschmutzungen an der Geräteunterseite können die Funktion beeinträchtigen
Das Gerät nicht mit Wasser abspritzen! Eindringendes Wasser kann den Schalter sowie den Akku und den Elektromotor zerstören
Schneidmesser regelmäßig auf Beschädigungen kontrollieren. Stumpfe oder beschädigte Schneidmesser nur bei einer AL-KO Servicestelle oder einem autorisierten Fachbetrieb schärfen / erneuern lassen. Nachgeschliffene Schneidmesser müssen ausgewuchtet sein. Anzugsdrehmoment der Messerschraube 15 Nm +5.
Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.

ACHTUNG!

Messer und Motorwelle dürfen bei Beschädigung nicht ausgerichtet werden!

Fachmännische Überprüfung ist erforderlich:

nach dem Auffahren auf ein Hindernis
■ bei einer Blockade des Motors
■ bei verbogenem Schneidmesser
bei verbogener Motorwelle
■ bei beschädigtem, ausgelaufenen Akku

ENTSORGUNG

Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

■ Akkus nur im entladenen Zustand entsorgen
Der Benutzer ist zur Rückgabe der Batterien und Akkus verpflichtet. Diese können an den Verkaufsstellen unentgeltlich abgegeben werden.

Für die Entsorgung bestehen folgende Möglichkeiten:

■ durch den Fachhandel
eine mit dem CCR-Zeichen gekenn-zeichnete Rücknahmestation

TRANSPORT

ACHTUNG!

Die Leistung des mitgelieferten Akkus beträgt mehr als 100 Wh!

Bitte beachten Sie die nachfolgenden Transporthinweise!

Der enthaltene Li-Ion Akku unterliegt den Anforderungen des Gefahrgutrechts. Der Akku kann durch den privaten Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Transportieren Sie den Akku nur, wenn er unbeschädigt ist. Dabei muss der Akku gegen Berührung durch andere Gegenstände, Kurzschluss und unbeabsichtigtes Verrutschen gesichert sein. Beim Versand durch Dritte (z.B. durch Spedition oder Lufttransport) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten.

Hier muss bei der Vorbereitung des Versands ein Gefahrgut-Fachmann hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich in der Verpackung nicht mehr bewegen kann.

Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

HILFE BEI STÖRUNGEN

ACHTUNG!

Bei Wartungs- und Pflegearbeiten immer Arbeitshandschuhe tragen!

Störung beim Betrieb Mögliche Ursache Lösung
Motor läuft nicht	Sicherheitsschlüssel nicht einge- steckt	Sicherheitsschlüssel einstecken
	Steuerkabel oder Schalter defekt Vorsicht! Gerät nicht betreiben! AL-KO Servicestelle aufsuchen
	Akku fehlt oder sitzt nicht richtig Akku richtig einsetzen
	Schneidmesser blockiert Vorsicht! nicht ohne Handschuhe Wartungsarbeiten am Messer ausführen!■ Messer von Störung befreien■ Rasenmäher auf niedrigem Rasen starten
Motorleistung lässt nach	Akku leer Akku laden
	Messer stumpf Messer bei AL-KO Servicestelle schärfen lassen
	Zu viel Gras im Auswurf Gras entfernen, Prallklappe reinigen
Motor bleibt während des Mähens stehen	Messer stumpf Messer bei AL-KO Servicestelle schärfen lassen
	Überlastung des Motors Akku-Rasenmäher ausschalten, auf ebenen Grund oder niedriges Gras stellen und erneut starten
Grasfangbox füllt nicht aus- reichend	Rasen feucht Rasen trocknen lassen
	Grasfangbox verstopft Gitter der Grasfangbox reinigen
	zu viel Gras im Auswurfkanal oder Gehäuse	Auswurfkanal / Gehäuse reinigen Schnitthöhe korrigieren
	Schneidmesser stumpf Messer bei AL-KO Servicestelle schärfen lassen
Akku-Betriebszeit fällt deut- lich ab	Schnitthöhe zu niedrig Schnitt höher einstellen
	Gras zu hoch oder zu feucht Bedingungen verbessern: trock- nen lassen, Schnitt höher einstell- len
	Mähgeschwindigkeit zu hoch Mähgeschwindigkeit verlangsa- men. Auswurfkanal / Gehäuse reinigen, das Schneidmesser muss frei drehbar sein

Störung beim Betrieb Mögliche Ursache Lösung

	Mähen mit vollem Gras- Fang-korb	Grasfangkorb leeren und Aus-wurfkanal reinigen
	Lebensdauer des Akkus ver-braucht	Akku ersetzen. Nur Original-Zu-behör vom Hersteller verwenden
	Ladestecker oder Kontaktbuchse verschmutzt	AL-KO Servicestelle aufsuchenAkku lässt sich
	Akku oder Ladegerät defekt Ersatzteile nach Ersatzteilkarte bestellen

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst.

GARANTIE

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

beachten dieser Bedienungsanleitung
sachgemäßer Behandlung
■ verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

■ eigenmächtigen Reparaturversuchen
■ eigenmächtigen technischen Veränderungen
nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

TRANSLATION OF THE ORIGINAL OPERATING INSTRUCTIONS

Contents

About this handbook.... 15

Product description.... 15

Bortskaffande.... 147

Transport.... 147
