38.4 Li Comfort - Gressklipper BOSCH - Gratis bruksanvisning og manual

Produkttype	Batteridrevet gressklipper
Merke	Bosch
Modell	38.4 Li Comfort
Batterispenning	38,4 V (Litium-ion)
Klippehøyde	3 til 7 cm, justerbar på 6 nivåer
Ladetid	2 timer for full lading
Batteritid	Opptil 300 m² per lading (avhengig av forhold)
Klippesystem	Roterende kniv
Oppsamlingskurv	Til stede, med fyllingsnivåindikator
Batteriladeindikator	Grønn/rød LED på batteri og lader
Sikkerhet	Utløsernøkkel, automatisk stopp når håndtaket slippes, slagklaff
Klippedimensjoner	Ikke spesifisert
Vekt	Ikke spesifisert
Vedlikehold og rengjøring	Rengjøring med børste eller klut; ikke sprut vann; regelmessig kontroll av kniven
Reparerbart	Reparasjoner av autorisert AL-KO-service; kniv kan slipes eller skiftes kun med kit
Garanti	Lovbestemt garanti i henhold til kjøpsland; dekker ikke normal slitasje
Bruk	Kun for privat hage; ikke for profesjonell bruk eller på offentlige områder

Ofte stilte spørsmål - 38.4 Li Comfort BOSCH

Hvordan starter jeg gressklipperen 38.4 Li Comfort?

Sett inn utløsernøkkelen og vri den. Hold startknappen inne, trekk deretter håndtaket mot styret. Slipp startknappen. Gressklipperen går kun på fullt turtall når den registrerer gress.

Hvordan justerer jeg klippehøyden?

Slå av motoren og sørg for at kniven står stille. Trykk på utløserspaken på siden. Skyv spaken fremover for lavere klipp (min. 3 cm) eller bakover for høyere klipp (maks. 7 cm). Slipp spaken for å låse den.

Hvor lang tid tar det å lade batteriet?

Full lading tar omtrent 2 timer. Den grønne LED-en på laderen blinker under lading og lyser konstant når batteriet er fullt.

Hva gjør jeg hvis motoren stopper under klipping?

Dette kan skyldes sløv kniv eller overbelastning. Slå av gressklipperen, fjern utløsernøkkelen, flytt den til en flat og kort overflate, og start på nytt. Hvis problemet vedvarer, få kniven slipt av et autorisert serviceverksted.

Hvordan rengjør jeg gressklipperen?

Bruk en børste eller klut etter klipping. Ikke sprut vann, da dette kan skade bryteren, batteriet og motoren. Fjern utløsernøkkelen før rengjøring.

Hva er de viktige sikkerhetsinstruksjonene?

Bruk lange bukser og solide sko. Hold andre personer unna. Klipp aldri i regn eller på vått gress. Før vedlikehold, fjern utløsernøkkelen. La aldri apparatet være uten tilsyn med batteriet satt i.

Hvordan oppbevarer jeg batteri og lader?

Oppbevar batteriet ved en temperatur mellom 0 og 25 °C, med et ladenivå på 40–60 %. Lad det i omtrent 2 timer hver 3. måned. Ikke oppbevar i nærheten av metallgjenstander eller syrer. Laderen må beskyttes mot fuktighet.

Hvorfor blir ikke oppsamlingskurven fylt ordentlig?

Dette kan skyldes vått gress, tett kurv, tett avløpskanal eller sløv kniv. La gresset tørke, rengjør kurvens rist og avløpskanal, og få kniven slipt om nødvendig.

Kan jeg bruke gressklipperen i regn?

Nei, bruk aldri apparatet når det regner eller når gresset er vått. Risiko for elektrisk støt og skade på apparatet.

Hva er garantien for Bosch 38.4 Li Comfort gressklipper?

Lovbestemt garanti i henhold til kjøpsland. Den dekker material- og produksjonsfeil. Slitedeler (kniv osv.) og skader som følge av feil bruk er unntatt. Ta vare på kvitteringen og kontakt din forhandler.

BRUKSANVISNING 38.4 Li Comfort BOSCH

NO Oversettelse av original bruksanvisning.... 151

Vedligeholdelse og service.... 138

Bortskaffelse....138

Transport.... 138

Særlige anvisninger for bedre forståelse og håndtering.

PRODUKTBESKRIVELSE

Advarsel – brand- og eksplosionsfare!

Informasjon om arbeid.... 155

Oppbevaring av den batteridrevne gressklipperen....155

Oppbevaring av batteri og lader....155

Reparasjon.... 156

Vedlikehold og pleie....156

Avhending....156

Transportere....156

Hjelp ved feil.... 158

Garanti....159

OM DENNE HÅNDBOKEN

Les denne dokumentasjonen før du tar mekanismen i bruk. Dette er en forutsetning for å kunne arbeide sikkert, og for en feilfri håndtering.
Ta hensyn til sikkerhetsanvisningene og advarslene i denne dokumentasjonen og på selve enheten.
Denne dokumentasjonen er en fast del av det beskrevne produktet, og skal overleveres kjøperen ved et eventuelt videresalg.

Symbolforklaring

OBS!

Følge nøye disse advarslene for å unngå personskader og/eller materielle skader.

I denne dokumentasjonen blir batteridrevne gressklippere med gressoppsamlingskurv beskrevet.

Tiltenkt bruk

All bruk ut over dette anses som ikke tiltenkt bruk.

Denne gressklipperen er ikke egnet for bruk på offentlige anlegg, i parker, idrettsanlegg, eller i jordeller skogbruk.
Eksisterende sikkerhetsinnretninger må ikke demonteres eller forbikobles, f. eks. ved å feste sikkerhetsbøylen på bøylen
■ Bruk ikke maskinen i regnvær og/eller på våt plen
■ Maskinen må ikke brukes i industriell sammenheng

Sikkerhets- og beskyttelsesinnretninger

OBS!

Fare for personskader!

Sikkerhets- og beskyttelsesutstyr må ikke settes ut av funksjon.

Sikkerhetsbøyle

Maskinen er utstyrt med en sikkerhetsbøyle. Denne løsnes ganske enkelt i faremomentet. Motor og skjærekniv stoppes.

Skjermklaff

Skjermklaffen beskytter mot at deler kan slynges ut.

Sikkerhetsnøkkel

For å unngå at maskinen slås på utilsiktet, er det utstyrt med en sikkerhetsnøkkel. Slå av maskinen før vedlikeholdsarbeid, og trekk alltid ut sikkerhetsnøkkelen.

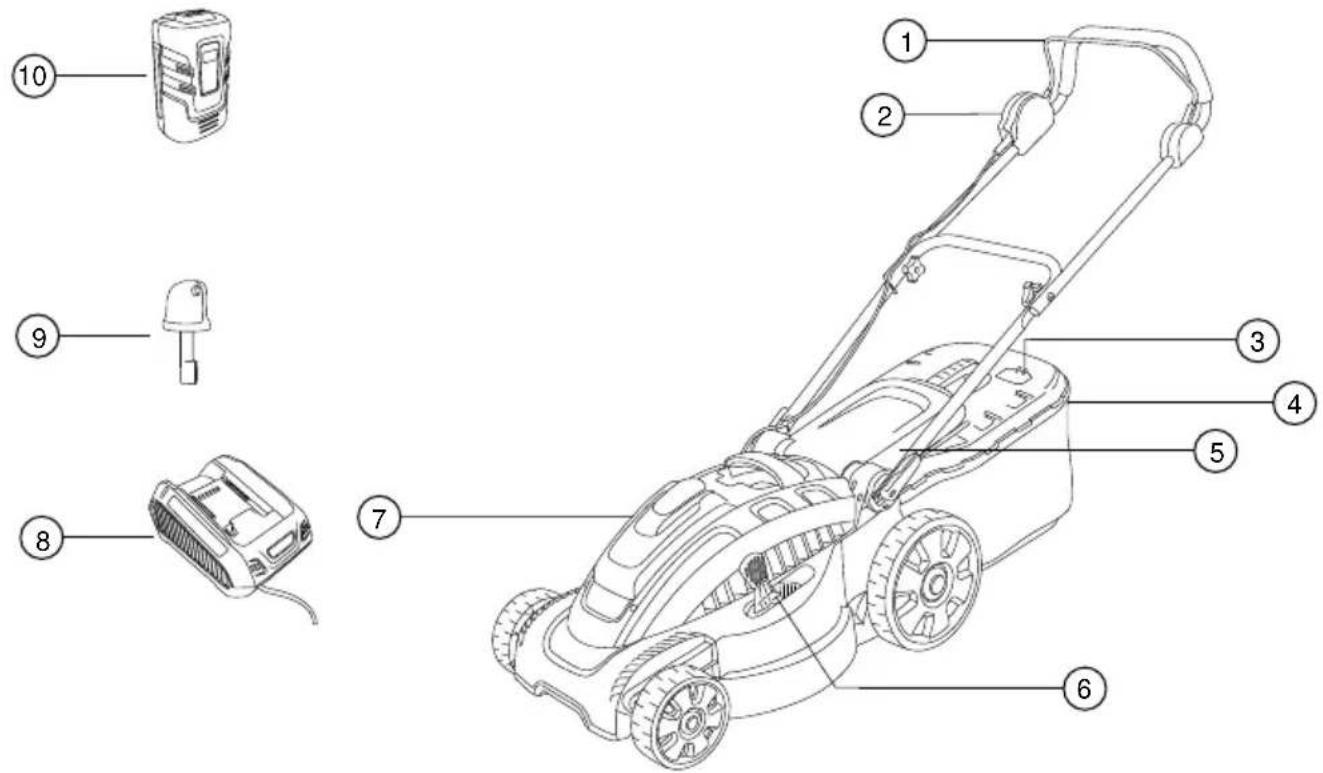

Produktoversikt

1 Sikkerhetsbøyle 7 Justering av klip-		pehøyde
2 Startbryter 8 Batterirom
3 Justering av bøylen 9 Batterilader
4 Fyllenivåindikering 10 Sikkerhetsnøkkel
5 Gressoppsamlingskurv 11 Batteri
6 Deksel

Symboler på maskinen

Advarsel! Vær spesielt forsiktig ved håndtering.

Les bruksanvisningen før bruk!

Advarsel Fare! Hold hender og føtter borte fra skjæreinnretningen!

Advarsel! Skarp skjærekniv!

Ikke ta inn i skjæreinnretningen.

SIKKERHETSANVISNINGER

Maskinføreren eller brukeren er ansvarlig for ulykker hvor andre personer eller utstyr er involvert.

OBS!

Fare for personskader!

Sikkerhets- og beskyttelsesutstyr må ikke settes ut av funksjon.

Elektrisk sikkerhet

Nettspenningen må stemme over ens med angivelsen for nettspenningen for laderen i de tekniske spesifikasjonene, bruk ikke annen nettspenning

Sikkerhetsinstruksjoner for batteri og lader

OBS!

Advarsel - Brann- og eksplosjonsfare!

Ikke kast batteriet i åpen flamme
Bruk batteri og lader kun på steder som er beskyttet mot regn og fukt.
Beskytt batteri mot varme og direkte solstråling

Ikke kortslutt batteriet
Beskytt maskin, batteri og lader mot fuktighet
■ Bruk kun originale batterier og ladere fra produsenten.
Ikke åpne batteriet. Det er fare for kortslutning
Ved feil bruk kan det komme væske ut av batteriet. Unngå kontakt med væsken. Ved tilfel-dig kontakt med vann, skyll av. Hvis du får væske i øynene, må du i tillegg kontakte lege.

Utilsiktet innkobling kan føre til alvorlige personskader. For å unngå dette må du trekke ut sikkerhetsnøkkelen etter at maskinen er slått av!

■ Trekk ut sikkerhetsnøkkelen før:

■ Du lar maskinen stå uten tilsyn
Du kontrollerer, rengjør eller vedlikeholder maskinen
■ Du setter inn batteriet
Det oppstår feil og uvanlig vibrering på maskinen
Blokkeringer utløses
Tilstoppinger fjernes
■ Kontakt med fremmedlegemer

Barn og andre som ikke er kjent med denne bruksanvisningen, må ikke bruke maskinen
Når det gjelder laveste aldersgrense for brukeren, skal lokale bestemmelser følges.
Produktet må kun brukes når det er i feilfri teknisk stand
Ikke bruk apparatet hvis du er under påvirkning av alkohol, narkotika eller medisiner.
Før bruk må du kontrollere om maskinen og batteriet er skadet, sørg for å få byttet ska-dede deler
Fjern alle fremmedlegemer fra plenen før du begynner å slå
■ Bruk hensiktsmessige arbeidsklær:
Langbukser
Solid og sklisikkert skotøy
■ Hold god avstand under arbeid.
- Hold tredjepersoner unna fareområdet.
Hold kropp og klær borte fra skjæreinnretningen.
Arbeid kun när det er tilstrekkelig dagslys eller kunstig belysning.
Når du slår skyver du maskinen framover, gå aldri bakover

Etter at du har vært i kontakt med fremmedlegemer, må du lete etter skader på gressklipperen. Ved alvorlige skader må du oppsøke et AL-KO serviceverksted.

■ Trekk aldri gressklipperen mot kroppen
Ikke slå over hindringer (f.eks. greiner, trerøtter).
Fjern klippet gress kun når motoren står i ro og sikkerhetsnøkkelen er trukket ut
Slå av motoren hvis du krysser over en flate som ikke skal slås
Løft eller bær aldri maskinen mens motoren går

Ikke la maskinen som er klart til bruk stå uten tilsyn

MONTERING

Monter sammen iht. den vedlagte montasjeveiledningen.

OBS!

Maskinen må brukes først etter fullsten-dig montering!

IGANGKJ∅RING

Lade batteriet (1)

Batteriet som følger med er delvis ladet! Lad opp batteriet helt etter første gangs bruk.

Hold opplåsingsknappen på undersiden av batteriet trykt när du trekker ut batteriet slik at det blir låst opp.

1. Skyv batteriet inn (1a) i laderen og koble la-deren til strømnettet (1b). Ladingen begynner når den grønne lysdioden (LED) blinker.
2. Batteriet er fulladet när lysdioden til laderen lyser fast grønt.
3. Trekk ut støpslet (1b).
4. Trekk batteriet ut av ladeapparatet. (1a)

Grønn lysdiode lyser: Batteri 100 % - 50 % fulladet

grønn lysdiode blinker: Batteri 50% - 25% fullt

LED lyser rødt: Ikke noe batteri satt inn i laderen.

Temperaturområdet for ladedrift skal ligge mellom 0 °C og +40 °C.

Full opplading tar maks. 2 timer. Hvis batteriets driftstid reduseres betydelig til tross for at det er fulladet, er batteriet oppbrukt og må byttes i et nytt original-batteri.

1. Trykk på batteridekslet på maskinen for å åpne det. (2)

2. Trekk ut sikkerhetsnøkkelen på maskinen. (3a)

3. Skyv batteriet med et lett trykk inn i batterirommet til det stopper, til kontakten på batteriet sitter fast i pluggen til maskinen. (4)
4. Sett inn sikkerhetsnøkkelen igjen og vri den (3b).
5. Trykk én gang på batteridekslet for å lukke det. (5)

BETJENING

Justere klippehøyden (6)

OBS!

Advarsel - Fare for personskader!

Juster klippehøyden kun når motoren er avslått og skjærekniven står stille!

1. Trykk hendelen til side og hold (4).

For lavere gress skyver du hendelen i retning forhjulet. min. trinn 1: 3 cm
For høyere gress skyver du hendelen i retning bakhjulet. maks. trinn 6: 7 cm

1. Slipp hendelen og skyv den framover eller bakover til den går i lås på ønsket trinn.

Plassere gressoppsamlingskurven (7)

OBS!

Advarsel - Fare for personskader!

Ta av eller sett på gressoppsamlingskurven kun när motoren er avslått og skjærekniven står stille.

1. Løft dekslet og heng gressoppsamlingskurven inn i holderne. (7a-b)

Fyllenivåindikering (8)

Fyllenivåindikeringen trykkes oppover av luftstrømmen som oppstår när du slår gresset (8a). Hvis gressoppsamlingskurven er full, ligger fyllenivåindikeringen mot på kurven (8b) Gressoppsamlingskurven må tømmes.

Tømme gressoppsamlingskurven (9)

1. Løft dekslet.
2. Heng ut gressoppsamlingskurven og ta den av bakover.
3. Tøm gressoppsamlingskurven.
4. Løft dekslet og heng gressoppsamlingskurven inn i holderne igjen. (7)

Slå på motoren (10)

Motoren til gressklipperen dreier etter starten til motoren ikke opp til fult knivturtall.

Først når du kjører apparatet inn i gresset som skal klippes registrerer gressklipperen dette, kjører motoren opp til maksimalt knivturtall og holder så det maksimale knivturtallet.

Denne økningen av motorstøyen er helt normal og betyr at gressklipperen klipper med optimalt knivturtall.

Start gressklipperen kun når den står på et plant underlag, og ikke i høyt gress. Underlaget må være fritt for fremmedlegemer som f. eks. steiner. Ikke løft eller vipp gressklipperen når du starter den.

1. Sett inn sikkerhetsnøkkelen igjen og vri den (3b).
2. Hold startknappen til bryteren inne (10a).
3. Trekk sikkerhetsbøylen på bøylen og hold den fast (10b).
4. Slipp startknappen.

Kontrollere ladetilstanden til batteriet under klipping (12)

1. Slå av motoren (11).
2. Åpne batterirom (2).
3. Trykk testknappen på batteriet: Lyser LED-en grønn kan batteriet fortsatt brukes og du kan fortsette å klippe. Lyser LED-en rødt er batteriet tomt og må lades opp (12).

Slå av motoren (11)

1. Slipp sikkerhetsbøylen.
2. Vent til skjærekniven står stille.
3. Trekk ut sikkerhetsnøkkelen på maskinen (3a).

INFORMASJON OM ARBEID

Følg lokale forskrifter for bruk av gressklippere.

Fjern fremmedlegemer fra arbeidsområdet.
Hold tredjepersoner unna fareområdet.
■ Klipp gress kun när det er gode siktforhold
Før gressklipperen i skrittempo.
Skjærekniven skal alltid være skarp når du slår gress
Ikke slå over hindringer (f.eks. greiner, trerøtter).

I skråninger skal man alltid slå på tvers av skråningen. Ikke bruk gressklippere i oppover- eller nedoverbakker og i bakker med over 20° helling
■ Utvis større forsiktighet i skråninger när du endrer arbeidsretningen
Driftstiden til den batteridrevne gressklipperen er avhengig av tilstanden til batteriet, plenens beskaffenhet og innstillingen av klippehøyden. Hyppig avog påslåing reduserer også driftstiden
Man oppnår optimal driftstid ved å slå plenen ofte og dermed holde gresset kort

Driftstid ved 100 % batterilading i m² per batteri

Klippehøyde fra 6 cm til 4 cm: opptil 300 m² ved stelt, tørr plen; tynt gress
Klippehøyde fra 8 cm til 4 cm: opptil 200 m² ved normalt gress
Klippehøyde fra 8 cm til 4 cm: opptil 150 m² ved tett gress

Tips om klipping

La klippehøyden være den samme 3–5 cm, ikke klipp mer enn halvparten av gresshøyden
Ikke overbelast gressklipperen! Hvis motorturtallet reduseres betydelig når gresset er langt og tungt, øker du klippehøyden og klipper flere ganger
Vind og sol kan tørke ut plenen etter at den er klipt, klipp den derfor sent på ettermiddagen

OPPBEVARING AV DEN BATTERIDREVNE GRESSKLIPPEREN

Slå sammen overbøylen slik at den tar mindre plass under oppbevaring

Gressklipperen skal alltid lagres med batteriet demontert og sikkerhetsnøkkelen trukket ut
Tørk klipperen og oppbevar den utilgjengelig for barn og andre uvedkommende

OPPBEVARING AV BATTERI OG LADER

FORSIKTIG!

Brann- og/eller eksplosjonsfare!

Apparatet må ikke lagres i nærheten av åpen ild eller varmekilder.

Den optimale lagringstemperaturen til batteriet ligger mellom 0 °C og 25 °C.

■ Oppbevar batteriet på et tørt og frostfritt sted ved en omgivelsestemperatur på mellom 0 °C og +25 °C med en ladetilstand på ca. 40 - 60 %
Etter 3 måneders lagring etterlades batteriet i ca. 2 timer
Batteriet må ikke lagres i nærheten av gjenstander i metall eller som inneholder syre - kortslutningsfare!

REPARASJON

■ Reparasjonsarbeid må kun utføres av ALKO serviceverksteder eller autoriserte fagbedrifter
For å unngå ubalanse, må skjæreverktøy og festeskrue skiftes ut settvis

Trekk alltid ut sikkerhetsnøkkelen før vedlikeholdsarbeid og stell!

Bruk alltid arbeidshansker ved vedlike-holdsarbeid og stell av skjærekniven!

Skjærekniver som ikke er balansert fører til kraftige vibrasjoner og skader gress-klipperen.

■ Kontroller regelmessig om gressoppsamlingsinnretningen fungerer eller er slitt
Etter gressklipping skal klipperen rengjøres grundig med en støvkost eller klut. Smuss på maskinens underside som ikke er fjernet, kan påvirke funksjonen
Ikke spyl av gressklipperen med vann! Inn-trenging av vann kan ødelegge bryteren, samt batteriet og elektromotoren.
- Kontroller regelmessig om skjærekniven er skadet. Sløve eller skadde skjærekniver må kvesses / skiftes kun på et AL-KO serviceverksted eller hos en autorisert fagbedrift. Etterslipte skjærekniver må være balansert Tiltrekkingsmoment til knivskruen 15 Nm +5

Påse at alle mutre, bolter og skruer er trukket godt til, og at maskinen befi nner seg i en sikker driftstilstand
Avkjøl motoren før maskinen plasseres i lukkede rom

OBS!

Etter at man har kjørt på en hindring
Når motoren er blokkert
Når skjærekniven er bøyd
Når motorakslingen er bøyd
Når batteriet er skadet, flatt

AVHENDING

Emballasje, utstyr og tilbehør er laget av resirkulerbare materialer og skal avhendes deretter.

Batterier skal kun avhendes i utladet tilstand
Brukeren er forpliktet til å returnere batteriene og batteriene. Disse kan leveres på salgsstedene gratis.
Det er følgende muligheter for deponering:
Via faghandelen
■ Hos en returstasjon som har CCR-merke

TRANSPORTERE

OBS!

Effekten til det medfølgende batteriet er større enn 100 Wh!

Vær oppmerksom på de følgende transportmerknadene!

Li-lon-batteriet som fulgte med følger kravene til farlig gods. Batteriet kan transporteres av den private brukeren på veien uten ytterligere krav. Transporter batteriet bare når det ikke er ska-det. Da må batteriet være sikret mot kontakt med andre gjenstander, kortslutninger og at det sklr utilsiktet. Når det sendes av tredjeparter (f.eks. transportselskap eller lufttransport) må du følge spesielle krav til emballasje og merking.

Rådfør deg med en fagperson innen transport av farlig gods før forberedelsen av forsendelsen. Send batteriet bare når huset er uskadet. Lim noe

over åpne kontakter og pakk inn batteriet slik at det ikke kan bevege seg i emballasjen.

Vær også oppmerksom på eventuelle, mer detaljerte, nasjonale forskrifter.

HJELP VED FEIL

OBS!

Bruk arbeidshansker ved alt vedlikeholdsarbeid og stell!

Feil ved bruk Mulig årsak Løsning
Motoren går ikke	Sikkerhetsnøkkelen er ikke stukket inn	Stikk inn sikkerhetsnøkkelen
	Defekt styrekabel eller bryter Forsiktig! Ikke bruk klipperen! Oppsøk AL-KO serviceverksted
	Batteri mangler eller sitter ikke som det skal	Sette inn batteriet riktig
	Skjærekniven er blokkert Forsiktig! Ikke utfør vedlikeholds-arbeid på kniven uten hansker! ■ Utbedre feil på kniven ■ Start gressklipperen på lavt gress
Motoreffekten reduseres	Tomt batteri Lade batteriet
	Sløv kniv Sørg for å få kvesset kniven ved et AL-KO serviceverksted
	For mye gress i utkastet Fjern gresset, rengjør dekslet
Motoren blir stående mens du holder på å klippe	Sløv kniv Sørg for å få kvesset kniven ved et AL-KO serviceverksted
	Overbelastning av motoren Slå av den batteridrevne gress-klipperen, sett den på et plant underlag eller lavt gress, og start den på nytt
Gressoppsamlingskurven fylles ikke helt	Fuktig gress La gresset tørke
	Gressoppsamlingskurven er til-stoppet	Rengjør gitteret til gressoppsam-lingskurven
	For mye gress i utkastkanalen el-ler huset	Rengjør utkastkanal / huset Korri-ger klippehøyden
	Sløv skjærekniv Sørg for å få kvesset kniven ved et AL-KO serviceverksted
Batteriets driftstid reduseres betydelig	For lav klippehøyde Still inn klippehøyden høyere
	Gresset er for høyt eller for fuktig Gjøre betingelsene bedre: la gresset tørke, still inn klippehøy-den høyere
	For høy klippehastighet Reduser klippehastigheten. Rengjør utkastkanal / hus, skjæ-rekniven må kunne dreies fritt
	Klipping med full gressoppsamlingskurven	Tøm gressoppsamlingskurven og rengjør utkastkanalen
	Batteriet er oppbrukt Bytt batteri. Bruk kun originaltil-behør fra produsenten.
	Ladeplugg eller kontakt skitten Oppsøk AL-KO serviceverkstedBatteriet kan ik Defekt batteri eller lader Bestill reservedeler iht. reserve-delskortet

Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, må du kontakte vår ansvarlige kundeservice.

GARANTI

Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for melding av mangler eller feil, etter vårt valg ved å reparere eller levere reservedeler. Foreldelsesfristen bestemmes ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.

Vår garanti gjelder kun ved:

■ Korrekt behandling av maskinen
■ Overholdelse av bruksanvisningen
■ Bruk av originale reservedeler

Garantien gjelder ikke ved:

■ Forsøk på å reparere maskinen
Tekniske endringer på maskinen
ikke tiltenkt bruk (f.eks. industriell eller kommunal bruk)

Lakkskader som skyldes normal slitasje
Slitasjedeler som på reservedelskortet er merket med ramme [xxx xxx (x)]

Garantitiden begynner når første sluttbruker kjøper maskinen. Datoen på den originale kjøpskvitteringen er retningsgivende. Ved et garantikrav må du henvende deg med denne garantierklæringen og kjøpskvitteringen til din forhandler eller til nærmeste autoriserte kundeservice. Denne garantien endrer ikke de lovmessige kravene om mangel man kan fremsette overfor selgeren.

ALKUPERÄISEN KÄYTTÖOHJEEN KÄÄNNÖS

Sisällysluettelo
