РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 38.4 Li Comfort BOSCH

1. Подигните ударну клапну и окачите корпу

1. Подигните ударну клапну.

4. Подигните ударну клапну и поново окачите

1. Угасите мотор (11).

1. Отпустите сигурносну пречку.

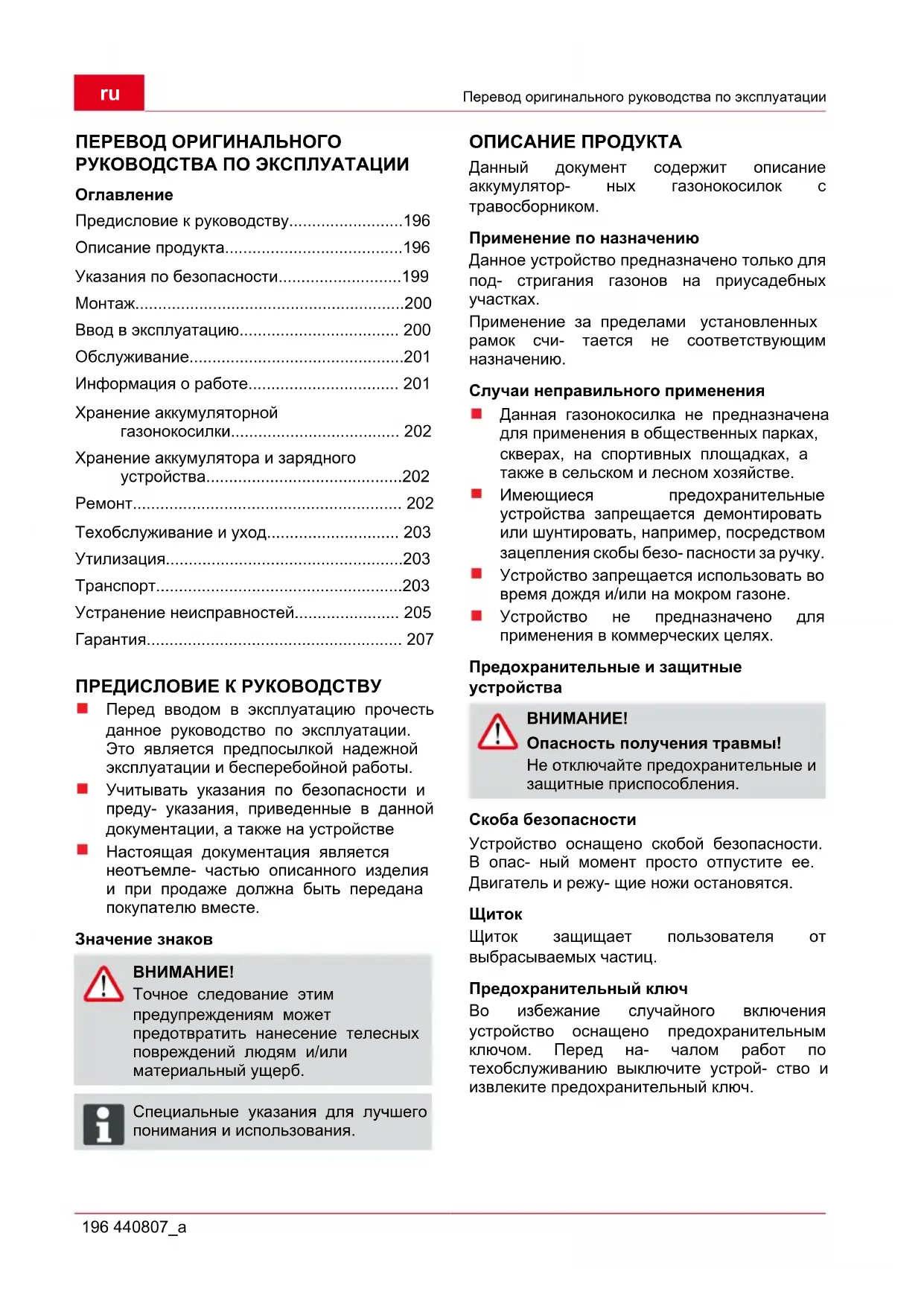

• Предисловие к руководству p. 196
• Описание продукта p. 196
• Указания по безопасности p. 199
• Монтаж p. 200
• Ввод в эксплуатацию p. 200
• Обслуживание p. 201
• Информация о работе p. 201
• Хранение аккумуляторной газонокосилки p. 202
• Хранение аккумулятора и зарядного устройства p. 202
• Ремонт p. 202
• Техобслуживание и уход p. 203
• Утилизация p. 203
• Транспорт p. 203
• Устранение неисправностей p. 205
• Гарантия ПРЕДИСЛОВИЕ К РУКОВОДСТВУ Перед вводом в эксплуатацию прочесть данное руководство по эксплуатации. Это является предпосылкой надежной эксплуатации и бесперебойной работы. Учитывать указания по безопасности и преду- указания, приведенные в данной документации, а также на устройстве Настоящая документация является неотъемле- частью описанного изделия и при продаже должна быть передана покупателю вместе. Значение знаков p. 207

Точное следование этим предупреждениям может предотвратить нанесение телесных повреждений людям и/или материальный ущерб. ADVICE Специальные указания для лучшего понимания и использования. ОПИСАНИЕ ПРОДУКТА Данный документ содержит описание аккумулятор- ных газонокосилок с травосборником. Применение по назначению Данное устройство предназначено только для под- стригания газонов на приусадебных

Применение за пределами установленных рамок счи- тается не соответствующим назначению. Случаи неправильного применения Данная газонокосилка не предназначена для применения в общественных парках, скверах, на спортивных площадках, а также в сельском и лесном хозяйстве. Имеющиеся предохранительные устройства запрещается демонтировать или шунтировать, например, посредством зацепления скобы безо- пасности за ручку. Устройство запрещается использовать во время дождя и/или на мокром газоне. Устройство не предназначено для применения в коммерческих целях. Предохранительные и защитные

Опасность получения травмы! Не отключайте предохранительные и защитные приспособления. Скоба безопасности Устройство оснащено скобой безопасности. В опас- ный момент просто отпустите ее. Двигатель и режу- щие ножи остановятся.

Щиток защищает пользователя от выбрасываемых частиц. Предохранительный ключ Во избежание случайного включения устройство оснащено предохранительным ключом. Перед на- чалом работ по техобслуживанию выключите устрой- ство и извлеките предохранительный ключ.Описание продукта 440807_a 197 Обзор продукта

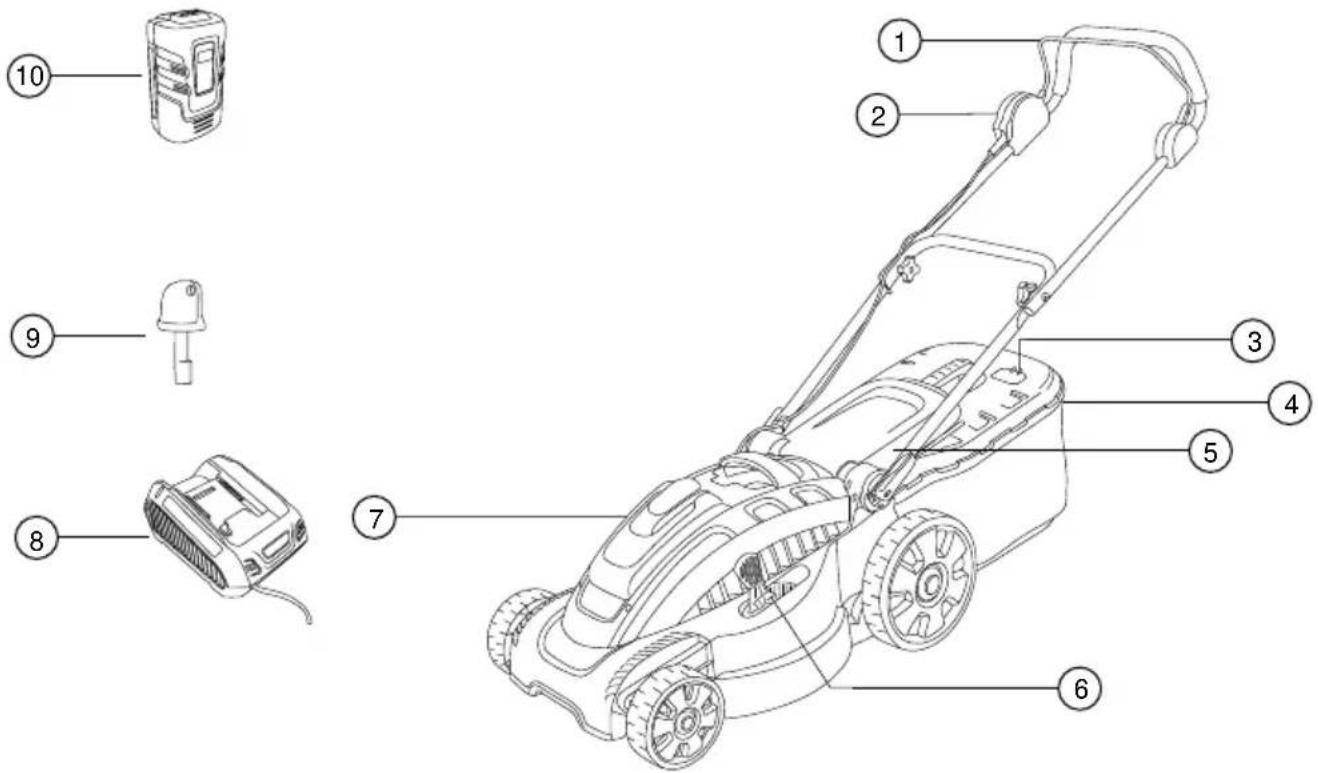

1 Скоба безопасности 7 Регулятор высоты

2 Выключатель 8 Отсек аккумулятора 3 Регулятор ручки 9 Зарядное устройство аккумулятора 4 Индикатор уровня

10 Предохранительный

5 Травосборник 11 Аккумулятор 6 Отражательная

Символы на приборе Внимание! Проявляйте особую осторожность при работе с устройством. Перед вводом в эксплуатацию прочтите руководство по эксплуатации! Никому не позволяйте входить в опасную зону! Внимание: опасность! Держитесь на расстоянии от режущего механизма! Не входите в опасную зону. Перед началом работ на устройстве всегда извлекайте предохранительный ключ. Внимание! Острые режущие ножи!ru Описание продукта 198 440807_a Не лезьте в режущий механизм.Указания по безопасности 440807_a 199 УКАЗАНИЯ ПО БЕЗОПАСНОСТИ Пользователь несет ответственность за несчастные случаи с другими людьми и за нанесение им матери- ального ущерба.

Опасность получения травмы! Не отключайте предохранительные и защитные приспособления. Электрическая безопасность Сетевое напряжение должно соответствовать параметрам зарядного устройства, указанным в технических характеристиках. Другое сетевое напряжение использовать запрещено Указания по технике безопасности для аккумулятора и зарядного устройства

Внимание: опасность пожара и

Не бросайте аккумулятор в огонь. Используйте аккумулятор и зарядное устройство только на участках, защи- щенных от дождя

Защищайте аккумулятор от жары и по- падания прямых солнечных

Не закорачивайте аккумулятор. Защищайте устройство, аккумулятор и зарядное устройство от влаги. Используйте только оригинальные аккумулято- ры и зарядные устройства от производителя. Не вскрывайте аккумулятор. Существует опас- ность короткого замыкания. При неправильном использовании из аккумулятора может вытекать жидкость. Избегайте контакта с жидкостью. При случайном контакте смойте ее водой. Если жидкость попала в глаза, обратитесь за медицинской помощью. Указания по технике безопасности во время эксплуатации

Внимание: опасность травмирования! Случайное включение может привести к тяжелейшим травмам. Во избежание этого извлекайте предохранительный ключ после выключения! Извлекайте предохранительный ключ: при оставлении устройства без

перед проверкой, очисткой или техобслуживанием устройства; перед установкой аккумулятора; при обнаружении неисправностей и необычных вибраций; перед снятием блокировок; перед устранением засоров; при контакте с посторонними предметами. Детям, а также лицам, не ознакомленным с на- стоящим руководством по эксплуатации, запре- щается пользоваться устройством. Соблюдать местные положения касательно минимального возраста обслуживающего персонала. Пользоваться устройством, находящимся только в технически исправном состоянии Не работайте с устройством под воздействием алкоголя, наркотиков или медикаментов. Перед каждым применением проверяйте устрой- ство и аккумулятор на наличие повреждений, поврежденные детали

Перед стрижкой удалить с газона все посторонние предметы Носите соответствующую рабочую

длинные брюки; прочную и нескользящую обувь. При работе следует обращать внимание на устойчивое положение. Никому не позволяйте входить в опасную зону.ru Указания по безопасности 200 440807_a Не допускайте попадания частей тела и одежды в режущий аппарат. Работайте только при достаточном дневном или искусственном освещении. При подстригании газона двигайтесь только вперед. ADVICE В случае контакта с посторонними пред- метами проверьте газонокосилку на наличие повреждений. При обнаружении чреватых последствиями повреждений обратитесь в сервисный центр компании AL-KO. Никогда не подтягивайте газонокосилку к

Не производите стрижку газона там, где имеются препятствия (например, ветки, корни деревьев). Скошенную траву удаляйте только при выклю- ченном двигателе и извлеченном предохрани- тельном ключе. Выключите двигатель при пересечении площа- ди, не подлежащей уборке. Запрещается поднимать или переносить устрой- ство с работающим двигателем. Не оставляйте готовое к работе устройство без присмотра.

Выполните сборку в соответствии с прилагаемой инструкцией по монтажу.

Эксплуатация устройства разрешается только после полностью выполненного монтажа! ВВОД В ЭКСПЛУАТАЦИЮ Зарядка аккумулятора (1) ADVICE Включенный в комплект поставки аккумулятор частично заряжен! Перед первым использованием аккумулятор необходимо полностью зарядить. Аккумулятор можно заряжать при любом уровне заряда. Прерывание процесса зарядки не вредит аккумулятору.

При извлечении аккумулятора нажмите и удерживайте кнопку блокировки с нижней стороны аккумулятора, чтобы разблокировать

1. Вставьте аккумулятор в зарядное

устройство (1a) и подключите зарядное устройство к электросети (1b). В начале зарядки мигает зеленый светодио

2. Аккумулятор заряжен полностью,

если светодиод зарядного устройства непрерывно излучает зеленый свет.

3. Извлеките вилку из розетки (1b).

4. Извлеките аккумулятор из зарядного

устройства. (1a) Светится зеленый светодиод: аккумулятор 100% - 50% полный заряд Мигает зеленый светодиод: заряд аккумулятора в диапазоне 50% - 25% Светится красный светодиод: аккумулятор не вставлен в зарядное

ADVICE Диапазон температур зарядки: от 0 °C до +40 °C. Время полной зарядки составляет макс. 2 часа. Если время работы полностью заряженного аккумулятора значительно сокращается, аккумулятор изношен и подлежит замене на новый, оригинальный аккумулятор. Вставка аккумулятора (2-5)

1. Нажмите крышку аккумулятора на

устройстве, чтобы открыть ее (2)

2. Извлеките из устройства

предохранительный ключ. (3a)

3. Легким нажатием вставьте аккумулятор

до упо- ра в аккумуляторный ящик так, чтобы контакт- ный штекер устройства был прочно вставлен в контактное гнездо аккумулятора (4).

4. Вставьте предохранительный ключ и

5. Один раз нажмите крышку аккумулятора,

чтобы закрыть ее. (5)Обслуживание 440807_a 201 ОБСЛУЖИВАНИЕ Регулировка высоты среза (6)

Внимание: опасность травмирования! Регулировку высоты среза выполняйте только при выключенном двигателе и остановленном режущем

1. Отодвиньте и удерживайте рычаг для

разблокировки ( 4). Для газонов с низкой травой поверните рычаг в направлении переднего колеса. Мин. ступень 1: 3

Для газонов с высокой травой поверните рычаг в направлении заднего колеса. Макс. ступень 6: 7 см

2. Отпустите рычаг и слегка поверните его

вперед или назад до фиксации на нужной

Установка травосборника (7)

Внимание: опасность травмирования! Установку или демонтаж травосборника вы- полняйте только при выключенном двигателе и остановленном режущем ноже.

1. Приподнимите отражательную заслонку и

на- весьте травосборник на держатели. (7a-b) Индикатор уровня заполнения (8) При кошении индикатор уровня заполнения подни- мается вверх под действием воздушного потока (8a). Если травосборник полон, индикатор уровня заполнения прилегает к травосборнику (8b). Тра- восборник необходимо опорожнить. Опорожнение травосборника (9)

1. Приподнимите отражательную заслонку.

2. Снимите травосборник с держателей и

извлеки- те в направлении назад

3. Опорожните травосборник.

4. Приподнимите отражательную заслонку

и снова навесьте травосборник на держатели. (7) Включение двигателя (10) ADVICE Двигатель этой газонокосилки после запуска не сразу раскручивает нож до максимальной скорости. Когда вы переведете газонокосилку на траву, она определит это, двигатель раскрутит нож до максимальной скорости и будет поддерживать ее. Увеличение уровня шума двигателя является совершенно нормальным явлением. Это означает, что нож газонокосилки работает с оптимальной скоростью. Запускайте газонокосилку только на ровной поверх- ности, не в высокой траве. Поверхность должна быть очищена от посторонних предметов, например, кам- ней. Для запуска газонокосилки не поднимайте и не переворачивайте ее.

1. Вставьте предохранительный ключ и

2. Удерживайте пусковую кнопку

выключателя нажатой (10a).

3. Натяните и удерживайте скобу

безопасности на ручке (10b).

4. Отпустите пусковую кнопку.

Проверка заряда аккумулятора во время использования газонокосилки (12)

1. Выключение двигателя (11).

2. Откройте отсек аккумулятора (2).

3. Нажмите кнопку тестирования на

аккумуляторе: если светится зеленый светодиод, это означает, что заряд аккумулятора пока достаточный, можно продолжать работу. Если светится красный светодиод, это означает, что аккумулятор разряжен, его необходимо зарядить (12). Выключение двигателя (11)

1. Отпустите предохранительную скобу

2. Дождитесь остановки режущего ножа.

3. Извлеките предохранительный ключ из

устройства (3a). ИНФОРМАЦИЯ О РАБОТЕ ADVICE Соблюдайте местные предписания по эксплуатации газонокосилок. Уберите все постороннее предметы из рабочей области.ru Информация о работе 202 440807_a Никому не позволяйте входить в опасную

Приступать к стрижке только при наличии хорошей видимости Передвигать устройство исключительно со скоростью движения шагом. Выполняйте стрижку исключительно с помощью острых ножей Не производите стрижку газона там, где имеются препятствия (например, ветки, корни деревьев). На склонах косите всегда поперек склона. Во вре- мя кошения на склоне не двигайте косилку вниз или вверх. Не работайте на склонах под углом более 20°. Соблюдать особую осторожность на склонах при изменении рабочего направления Время работы аккумуляторной газонокосилки за- висит от состояния аккумулятора, свойств газона и регулировки высоты среза. Частое включение и выключение также сокращает время работы. Оптимальное время работы обеспечивается за счет частого подстригания газонов и поддержа- ния газонов в коротко подстриженном

Время работы при 100% заряде аккумулятора в м² зарядке аккумулятора Срез 6 см на 4 см: до 300 м² при ухоженном, сухом газоне; редкой траве Срез 8 см на 4 см: до 200 м² при нормальной траве Срез 8 см на 4 см: до 150 м² при густой

Рекомендации по кошению Косите с постоянной высотой среза 3–5 см, скашивайте траву не больше чем на половину высоты газона. Не перегружайте газонокосилку! При значитель- ном снижении числа оборотов двигателя из-за высокой, тяжелой травы, увеличьте высоту сре- за и косите в несколько этапов. Ветер и солнце могут высушить газон после ко- шения, поэтому косите во второй половине дня, ближе к вечеру. ХРАНЕНИЕ АККУМУЛЯТОРНОЙ ГАЗОНОКОСИЛКИ ADVICE Для обеспечения компактного хранения сложите верхнюю ручку. Храните устройство с извлеченным аккуму- лятором и извлеченным предохранительным ключом. Высушите устройство и храните его в месте, не- доступном для детей и посторонних лиц. ХРАНЕНИЕ АККУМУЛЯТОРА И ЗАРЯДНОГО УСТРОЙСТВА

Опасность пожара или взрыва! Не храните устройство вблизи открытого огня или источников тепла. ADVICE Аккумулятор защищен от перегрузки питающим напряжением и может оставать- ся подключенным к электросети в течение некоторого

ADVICE Оптимальный температурный диапазон хра- нения аккумулятора от 0 °C до 25 °C. Храните аккумулятор в сухом, незамерзающем месте при температуре окружающей среды от 0 °C до +25 °C и со степенью зарядки прим. 40-60%. Через 3 месяцев хранения поставьте аккумуля- тор на зарядку прим. на 2 часа. Не храните аккумулятор вблизи металлических или кислотосодержащих предметов: опасность короткого

Ремонтные работы разрешается выполнять только сотрудникам сервисного центра компа- нии AL-KO или авторизованных мастерских. Для предотвращения неуравновешенности ре- жущий инструмент и крепежные винты следует заменять только комплектно.Техобслуживание и уход 440807_a 203 ТЕХОБСЛУЖИВАНИЕ И УХОД

Внимание: опасность травмирования! Перед началом всех работ по техобслужива- нию и уходу извлекайте предохранительный ключ! При выполнении работ по техобслуживанию и уходу на режущем ноже всегда надевайте рабочие рукавицы! Неуравновешенные режущие ножи создают сильные вибрации и повреждают косилку. Регулярно проверяйте функционирование и из- нос травосборника. После подстригания газонов тщательно очисти- те устройство с помощью щетки с ручкой или тряпки. Загрязнения, оставшиеся на нижней сто- роне устройства, могут отрицательно повлиять на его функционирование. Запрещается мыть устройство водой! Проник- шая внутрь вода может разрушить выключа- тель, а также аккумулятор и электродвигатель. Регулярно проверяйте режущие ножи на нали- чие повреждений. Для заточки тупых или заме- ны поврежденных режущих ножей обращайтесь только в сервисный центр компании AL- KO или авторизованные мастерские. Переточенные ре- жущие ножи необходимо сбалансировать. Момент затяжки винта ножа 15 Нм +5. Следить за тем, чтобы все гайки, болты и винты были прочно затянуты и устройство находилось в технически безупречном рабочем состоянии. Перед помещением устройства в закрытое помещение подождать, пока двигатель не охладится.

Нельзя осуществлять балансировку ножей и вала двигателя при наличии повреждений! Проверка специалистом требуется: после наезда на препятствие; при блокировке двигателя; при погнутом режущем ноже; при погнутом вале двигателя; при поврежденном, изношенном аккумуляторе.

Вышедшие из строя приборы, аккумуляторы и батареи запрещается утилизировать вместе с бытовыми отходами! Инструмент, его упаковка и принадлежности изготовлены из материалов, подлежащих вторичной переработке, поэтому их следует утилизировать соответствующим

Утилизируйте аккумуляторы только в разряжен- ном состоянии. Пользователь обязан вернуть батареи или акку- муляторы. Их можно бесплатно сдать в точках продажи. Существуют следующие варианты утилизации: через специализированный магазин; через отмеченный знаком CCR приемный пункт.

Энергетическая емкость комплектного аккумулятора составляет более 100 Вт·ч! Соблюдайте приведенные ниже указания по транспортировке! Транспортировка используемого литий- ионного аккумулятора должна осуществляться согласно нормам перевозки опасных грузов. Пользователь может перевозить аккумулятор по дорогам, не принимая особых мер безопасности. Транспортируйте аккумулятор только в том случае, если он не поврежден. При этом необходимо принять меры во избежание контакта аккумулятора с другими предметами, короткого замыкания и случайного падения. При пересылке третьими лицами (например, транспортно- экспедиционным агентствомru

204 440807_a или воздушным транспортом) необходимо соблюдать особые требования к упаковке и маркировке. Для подготовки к отправке в таком случае следует привлечь специалиста по опасным грузам. Отправляйте аккумуляторы только в том случае, если корпус не поврежден. Загните отведенные контакты и упакуйте аккумулятор так, чтобы он не мог перемещаться внутри упаковки. Также соблюдайте применимые национальные предписания.Устранение неисправностей 440807_a 205 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

При выполнении всех работ по техобслуживанию и уходу надевайте рабочие рукавицы! Неисправностьво время

Возможная причина Устранение Не вставлен предохра- нительный ключ Вставьте предохранительный

Поврежден кабель цепи управления или выключатель Осторожно! Эксплуатация устройства запре- щена! Обратитесь в сервисный центр компании AL-KO Аккумулятор отсут- ствует или установлен неправильно Правильно установите аккумулятор Двигатель не ра- ботает Заблокирован режущий нож Осторожно! Запрещается выполнять работы по техобслуживанию ножа без

Устраните неисправность

Запустите газонокосилку на газоне с низкой травой Аккумулятор разряжен Зарядите аккумулятор Нож затупился Обратитесь в сервисный центр компании AL-KO для заточки

Мощность двигате- ля

Слишком много травы в канале

Удалите траву, очистите отражательную заслонку Нож затупился Обратитесь в сервисный центр компании AL-KO для заточки

Двигатель останав- ливается во время

Перегрузка двигателя Выключите аккумуляторную газонокосилку, установите ее на ровный грунт или поверх- ность с низкой травой и запустите снова Влажный газон Дайте газону высохнуть Травосборник забит Очистите решетку травосборника Травосборник не заполняется на до- статочный уровень Слишком много травы в канале выброса или корпусе Очистите канал выброса / корпус Откорректируйте высоту срезаru Устранение неисправностей 206 440807_a Неисправностьво время

Возможная причина Устранение Режущий нож затупился Обратитесь в сервисный центр компании AL-KO для заточки

Слишком маленькая высота

Увеличьте высоту среза Трава слишком вы- сокая или слишком влажная Улучшите условия: дайте траве высохнуть, увеличьте высоту

Слишком высокая скорость

Уменьшите скорость кошения Очистите канал выброса / корпус, режущий нож должен свободно поворачиваться Кошение с полным травосборником Опорожните травосборник и очистите канал выброса Время работы аккумулятора значительно сокращается Срок службы аккумулятора

Замените аккумулятор. Используйте только оригинальные комплектующие от произво- дителя Загрязнен зарядный штекер или контактное гнездо Обратитесь в сервисный центр компании AL-KO Аккумулятор не

Поврежден аккумулятор или зарядное устройство Закажите запасные части по каталогу запчастей ADVICE В случае возникновения повреждений, которые не указаны в данной таблице, или повреждений, с которыми пользователь не может справиться сам, обращайтесь в нашу службу обслуживания клиентов.Гарантия 440807_a 207

Производитель устраняет возможные дефекты материалов или производственный брак устройства в течение установленного законом срока подачи рекламаций на свое усмотрение путем ремонта или замены. Срок опре- деляется законодательством страны, в которой приобретено устройство. Гарантия действует только при следующих усло-

при надлежащем использовании устройства; при соблюдении руководства по эксплуатации при использовании оригинальных запчастей Гарантия аннулируется при попытках ремонта устройства при технических изменениях устройства; при применении не по назначению (например, в коммерческих целях). Гарантия не распространяется: на повреждения лакового покрытия, которые объясняются нормальным износом; изнашивающиеся детали, которые в каталоге запчастей заключены в рамку [xxx xxx (x)] Гарантийный период начинается с даты приобретения первым покупателем. Такой датой считается дата ори- гинального документа на покупку. В гарантийном случае обратитесь с данным гарантийным письмом и документом, подтверждающим покупку товара, к своему дилеру или в ближайший авторизованный сервисный центр. Гарантия дает право покупателю предъявлять производителю претензии относительно устранения недостатков изделия.uk Переклад оригінального посібника з експлуатації 208 440807_a ПЕРЕКЛАД ОРИГІНАЛЬНОГО ПОСІБНИКА З ЕКСПЛУАТАЦІЇ
