Produkttyp	Batteridriven gräsklippare
Märke	Bosch
Modell	38.4 Li Comfort
Batterispänning	38,4 V (Litiumjon)
Klipphöjd	3 till 7 cm, justerbar i 6 nivåer
Laddningstid	2 timmar för full laddning
Drifttid	Upp till 300 m² per laddning (beroende på förhållanden)
Klippsystem	Roterande blad
Uppsamlingskorg	Finns, med indikator för fyllnadsnivå
Batteriladdningsindikator	Grön/röd LED på batteri och laddare
Säkerhet	Upplåsningsnyckel, automatisk avstängning vid släppt handtag, stötflärp
Klippmått	Ej angivna
Vikt	Ej angiven
Underhåll och rengöring	Rengöring med borste eller trasa; spreja inte med vatten; regelbunden kontroll av bladet
Reparerbarhet	Reparation av auktoriserad AL-KO-service; bladet kan slipas eller endast bytas med kit
Garanti	Lagstadgad garanti enligt inköpsland; täcker inte normalt slitage
Användning	Endast för privat trädgård; inte för professionell användning eller på allmänna ytor

Vanliga frågor - 38.4 Li Comfort BOSCH

Hur startar man gräsklipparen 38.4 Li Comfort?

Sätt först i upplåsningsnyckeln och vrid den. Håll startknappen intryckt, dra sedan handtaget mot styret. Släpp startknappen. Gräsklipparen går endast på fullvarv när den känner av gräs.

Hur justerar man klipphöjden?

Stäng av motorn och se till att bladet står stilla. Tryck på upplåsningsspaken på sidan. För spaken framåt för lägre klippning (min. 3 cm) eller bakåt för högre klippning (max. 7 cm). Släpp spaken så att den låses fast.

Hur lång tid tar det att ladda batteriet?

Full laddning tar cirka 2 timmar. Laddarens gröna LED blinkar under laddning och lyser konstant när batteriet är fulladdat.

Vad gör man om motorn stannar under klippning?

Det kan bero på ett slött blad eller överbelastning. Stäng av gräsklipparen, ta bort upplåsningsnyckeln, flytta den till en plan och kort yta, starta sedan om. Om problemet kvarstår, låt ett auktoriserat servicecenter slipa bladet.

Hur rengör man gräsklipparen?

Använd en borste eller trasa efter klippning. Spreja inte med vatten eftersom det kan skada strömbrytaren, batteriet och motorn. Ta bort upplåsningsnyckeln före rengöring.

Vilka viktiga säkerhetsanvisningar finns?

Bär långbyxor och stadiga skor. Håll andra personer borta. Klipp aldrig i regn eller på vått gräs. Ta bort upplåsningsnyckeln före allt underhåll. Lämna aldrig apparaten utan uppsikt med batteriet isatt.

Hur förvarar man batteriet och laddaren?

Förvara batteriet vid en temperatur mellan 0 och 25 °C, med en laddningsnivå på 40-60 %. Ladda det cirka 2 timmar var tredje månad. Förvara inte i närheten av metallföremål eller syror. Laddaren ska skyddas mot fukt.

Varför fylls uppsamlingskorgen inte ordentligt?

Det kan bero på vått gräs, en igentäppt korg, ett blockerat utlopp eller ett slött blad. Låt gräset torka, rengör korggallret och utloppet, och låt slipa bladet om det behövs.

Kan jag använda gräsklipparen i regn?

Nej, använd aldrig apparaten när det regnar eller gräset är blött. Risk för elchock och skador på apparaten.

Vilken garanti har gräsklipparen Bosch 38.4 Li Comfort?

Den lagstadgade garantin gäller enligt inköpslandet. Den täcker material- och tillverkningsfel. Förbrukningsdelar (blad etc.) och skador orsakade av felaktig användning undantas. Spara kvittot och kontakta din återförsäljare.

BRUKSANVISNING 38.4 Li Comfort BOSCH

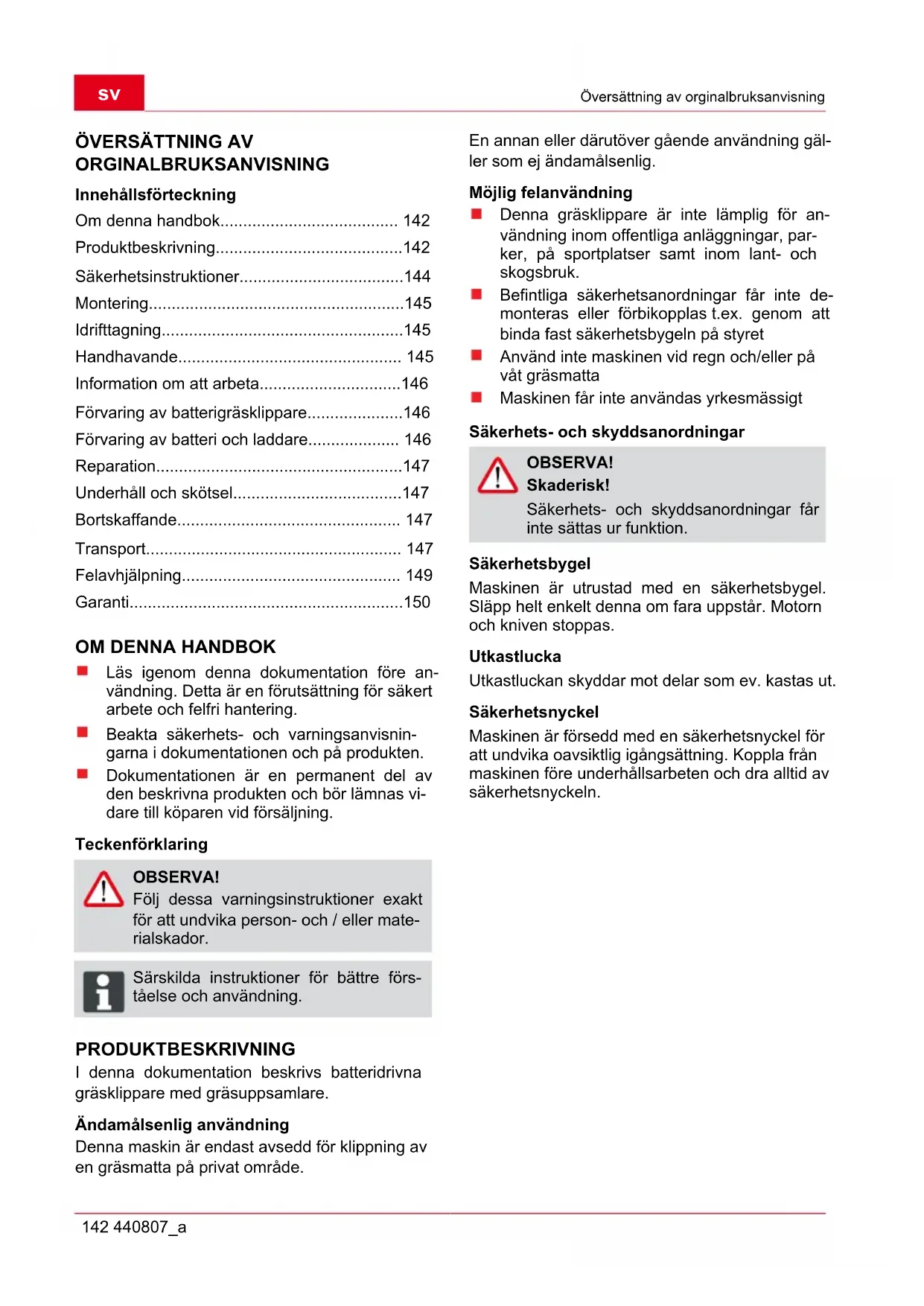

SV Översättning av orginalbruksanvisning.... 142

Hold andre personer på afstand!

Innehållsförteckning

Om denna handbok.... 142

Produktbeskrivning....142

Säkerhetsinstruktioner....144

Montering....145

Idrifttagning....145

Handhavande.... 145

Information om att arbeta....146

Förvaring av batterigräsklippare....146

Förvaring av batteri och laddare.... 146

Reparation....147

Underhåll och skötsel....147

Felavhjälpning.... 149

Garanti....150

OM DENNA HANDBOK

Läs igenom denna dokumentation före användning. Detta är en förutsättning för säkert arbete och felfri hantering.
Beakta säkerhets- och varningsanvisningarna i dokumentationen och på produkten.
Dokumentationen är en permanent del av den beskrivna produkten och bör lämnas vidare till köparen vid försäljning.

Teckenförklaring

OBSERVA!

Följ dessa varningsinstruktioner exakt för att undvika person- och / eller materialskador.

Särskilda instruktioner för bättre förståelse och användning.

PRODUKTBESKRIVNING

I denna dokumentation beskrivs batteridrivna gräsklippare med gräsuppsamlare.

Ändamålsenlig användning

Denna maskin är endast avsedd för klippning av en gräsmatta på privat område.

En annan eller därutöver gående användning gäller som ej ändamålsenlig.

Möjlig felanvändning

Denna gräsklippare är inte lämplig för användning inom offentliga anläggningar, parker, på sportplatser samt inom lant- och skogsbruk.
Befintliga säkerhetsanordningar får inte demonteras eller förbikopplas t.ex. genom att binda fast säkerhetsbygeln på styret
Använd inte maskinen vid regn och/eller på våt gräsmatta
■ Maskinen får inte användas yrkesmässigt

Säkerhets- och skyddsanordningar

OBSERVA!

Skaderisk!

Säkerhets- och skyddsanordningar får inte sättas ur funktion.

Säkerhetsbygel

Maskinen är utrustad med en säkerhetsbygel. Släpp helt enkelt denna om fara uppstår. Motorn och kniven stoppas.

Utkastlucka

Utkastluckan skyddar mot delar som ev. kastas ut.

Säkerhetsnyckel

Maskinen är försedd med en säkerhetsnyckel för att undvika oavsiktlig igångsättning. Koppla från maskinen före underhållsarbeten och dra alltid av säkerhetsnyckeln.

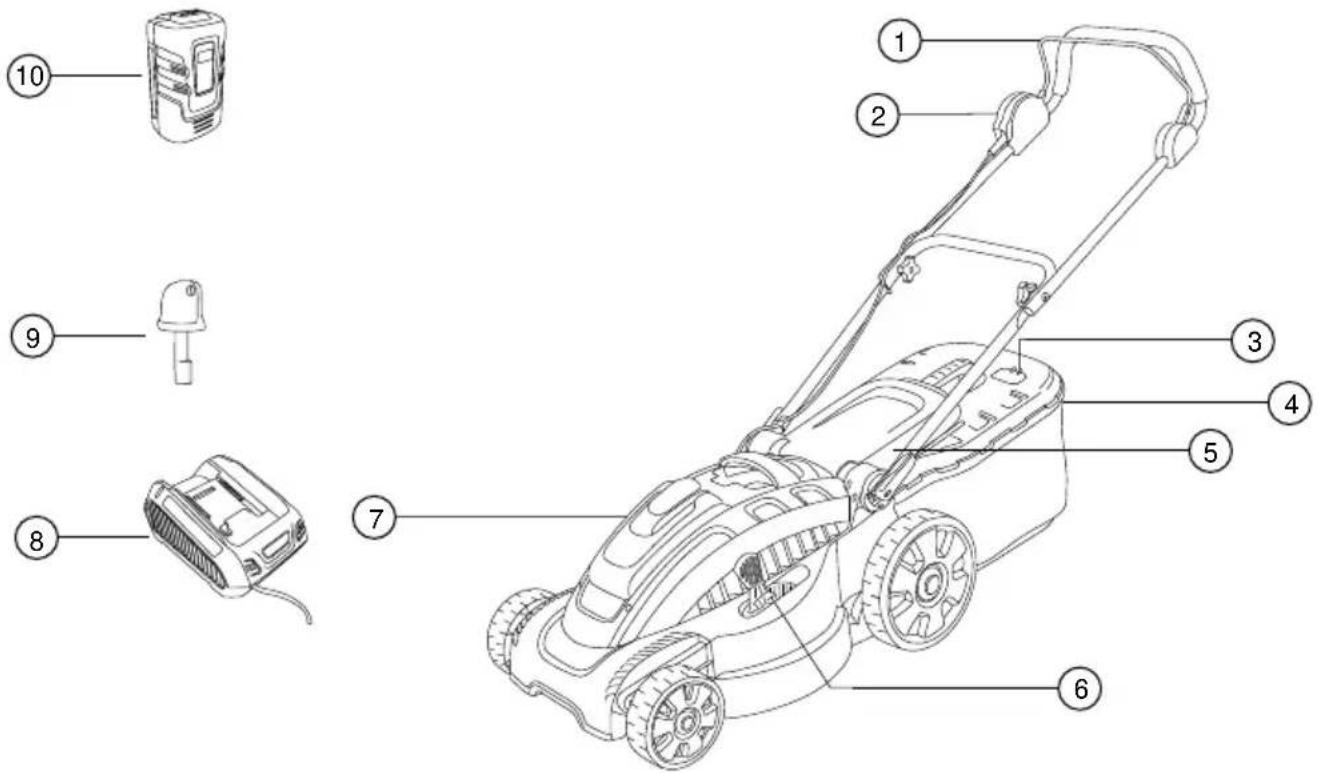

Produktöversikt

1 Säkerhetsbygel 7 Snitthöjdsinställning
2 Startbrytare 8 Batterifack
3 Inställning av styrstången	9 Batteriladdare
4 Nivåindikator 10 Säkerhetsnyckel
5 Gräsuppsamlare 11 Uppladdningsbart bat-		teri
6 Skyddslucka

Symboler på maskinen

Obs! Särskild försiktighet vid användningen.

Läs bruksanvisningen före idrifttagningen!

Håll andra personer borta från riskområdet!

Obs - fara! Håll händer och fötter borta från skärverktyget!

Håll avständ till riskområdet.

Dra alltid av säkerhetsnyckeln före arbeten på maskinen.

Obs! Vassa knivar! Håll andra

Ta inte tag i skärverktyget.

SÄKERHETSINSTRUKTIONER

Maskinföraren eller användaren ansvarar för olyckor med andra personer och deras egendom.

OBSERVA!

Skaderisk!

Säkerhets- och skyddsanordningar får inte sättas ur funktion.

Elektrisk säkerhet

Nätspänningen måste överensstämma med uppgifterna angående nätspänning för laddaren i Tekniska data, använd ingen annan nätspänning.

Säkerhetsanvisningar för batteri och laddare

OBSERVA!

Obs! - Brand- och explosionsrisk!

Kasta inte in batteriet i öppen eld.
Använd endast batteriet och laddaren inom områden som är skyddade mot regn och väta.
Skydda batteriet mot hetta och direkt solstrålning.

Kortslut inte batteriet
■ Skydda maskinen, batteriet och laddaren mot fukt.
Använd endast originalbatterier och -laddare från tillverkaren.
- Öppna inte batteriet. Risk för kortslutning föreligger
Vid felaktig användning kan vätska läcka ur batteriet. Undvik att komma i kontakt med vätskan. Skölj med vatten vid eventuellt kontakt. Ta kontakt med läkare om vätskan skulle råka komma i ögonen.

Säkerhetsanvisningar för manövrering

RISK!

Obs! - Risk för personskada!

Oavsiktlig inkoppling kan leda till synnerligen allvarliga personskador. För att undvika detta måste säkerhetsnyckeln dras av efter frånkopplingen!

Dra av säkerhetsnyckeln innan:

■ Du låter maskinen stå utan uppsikt.
Du kontrollerar, rengör eller utför skötselarbeten på maskinen.
Du sätter i batteriet.
- Om störningar och ovanliga vibrationer uppträder på maskinen.
■ Blockeringar lossas.
Tilltäppningar åtgärdas.
- Om kontakt med främmande föremål uppstår.

Barn och personer som inte känner till denna bruksanvisning får inte använda maskinen.
Beakta lokala bestämmelser vad gäller åldergräns för användning av maskinen.
Använd produkten enbart om den är i tekniskt fullgott skick
Använd inte apparaten under inverkan av alkohol, droger eller mediciner.
- Kontrollera maskinen och batteriet med avseende på skador före varje användning, byt ut skadade delar.
Ta bort alla främmande föremål från gräsmattan före klippningen.
Använd lämpliga arbetskläder:

Långbyxor

Stadiga och halksäkra skor

Se till att stå stadigt vid arbetet.
Håll andra personer borta från riskområdet.
Håll kropp och kläder borta från skäranordningen.
Arbeta endast vid tillräckligt dagsljus eller artificiellt ljus.
Skjut maskinen framåt vid klippningen, gå aldrig bakåt

Sök efter skador på gräsklipparen efter kontakt med främmande föremål. Uppsök en AL-KO serviceverkstad vid allvarliga skador.

Dra aldrig gräsklipparen mot kroppen
■ Klipp inte över hinder (t.ex. grenar, trädrötter)
Ta endast bort avklippt gräs och andra rester vid stillastående motor och avdragen säkerhetsnyckel.
Koppla från motorn om du kör över ett annat område än den yta som ska klippas.
Lyft eller bär aldrig maskinen när motorn är igång

Lämna inte maskinen utan uppsikt när den är driftsklar

MONTERING

Montera ihop maskinen enligt bifogade monteringsanvisning.

OBSERVA!

Maskinen får först användas efter fullständig montering!

IDRIFTTAGNING

Ladda batteriet (1)

Det medföljande batteriet är delvis laddat! Ladda upp batteriet helt och hålet före den första användningen.

Batteriet kan laddas i vilket laddningstillständ som helst. Avbrott i laddningen skadar inte batteriet.

OBSERVA!

När du drar ut batteriet tryck in läsknappen på undersidan av batteriet så att spärren lossnar.

1. Skjut in batteriet (1a) i laddaren och anslut laddaren i eluttaget (1b). Laddningen startar med att den gröna lysdioden (LED:en) blinkar.
2. Batteriet är fulladdat när LED:en lyser grönt med fast sken.
3. Dra ur kontakten ur eluttaget (1b).
4. Ta ur batteriet ur laddaren. (1a)

grön LED lyser: batteriladdning 100% - 50% fulladdat

grün LED blinkar: batteriladdning 50% - 25%

LED:en lyser rött: batteriet är inte isatt i laddaren

Temperaturområdet för laddningen bör ligga mellan 0 °C och +40 °C.

Laddningstiden till full uppladdning uppgår till max. 2 timmar. Om batteriets driftstid förkortas avsevärt trots full uppladdning, är batteriet förbrukat och måste bytas ut mot ett nytt originalbatteri.

Sätta i batteriet (2-5)

1. Tryck på batterilocket på maskinen för att öppna det. (2)
2. Dra av säkerhetsnyckeln på maskinen. (3a)
3. Skjut in batteriet med en lätt tryckning till anslaget i batterifacket tills kontaktuttaget på batteriet sitter fast på maskinens kontakt. (4)
4. Sätt i säkerhetsnyckeln igen och vrid om (3b).
5. Tryck en gång på batterilocket för att stänga det Översättning av orginalbruksanvisning. (5)

HANDHAVANDE

Inställning av snitthöjden (6)

OBSERVA!

Obs! - Risk för personskada!

Ställ endast in snitthöjden vid frånkopplad motor och stillastående kniv!

1. Tryck spaken åt sidan för att regla upp den och håll fast den (4).

Tryck spaken i riktning mot framhjulet för kort gräsmatta, min. steg 1: 3 cm
Tryck spaken i riktning mot bakhjulet för längre gräsmatta, max. steg 6: 7 cm

1. Släpp spaken och skjut den något framåt eller bakåt tills den hakar in i önskat läge.

Påsättning av gräsuppsamlaren (7)

OBSERVA!

Obs! - Risk för personskada!

Ta endast av eller sätt på gräsuppsamlaren vid frånkopplad motor och stillastående kniv.

1. Lyft upp skyddsluckan och häng in gräsupp-samlaren i hållarna. (7a-b)

Nivåindikator (8)

Nivåindikatorn trycks uppåt av luftströmmen vid klippningen (8a). När gräsuppsamlaren är full ligger nivåindikatorn an mot korgen (8b). Gräsuppsamlaren måste tömmas.

Tömning av gräsuppsamlaren (9)

1. Lyft upp skyddsluckan.
2. Häng ur gräsuppsamlaren och ta av den bakåt.
3. Töm gräsuppsamlaren.
4. Lyft upp skyddsluckan och häng åter in grä- suppsamlaren i hållarna. (7)

Starta motorn (10)

Gräsklipparens motor kommer efter start till en början inte upp i fullt knivvarvtal.

Gräsklipparen känner av när du kör ut på gräsmattan och kopplar först då över till maximalt knivvarvtal och bibehåller det maximala knivvarvtalet.

Det tilltagande motorljudet är helt normalt och innebär att gräsklipparen klipper med optimalt knivvarvtal.

Starta endast gräsklipparen på ett jämnt underlag, inte i högt gräs. Underlaget måste vara fritt från främmande föremål som t.ex. stenar. Lyft eller tippa inte gräsklipparen vid starten.

1. Sätt i säkerhetsnyckeln igen och vrid om (3b).
2. Håll brytarens startknapp intryckt (10a).
3. Dra säkerhetsbygeln mot styrstången och håll fast den (10b).
4. Släpp startknappen.

Kontrollera batteriets laddningsstatus under gräsklippningen (12)

1. Stänga av motorn (11).
2. Öppna batterifacket (2).
3. Tryck på batteriets testknapp: Om LED:en lyser grönt är batteriet fortfarande laddat och du kan fortsätta att klippa. Om LED:en lyser rött är batteriet tomt och måste laddas. (12).

Stänga av motorn (11)

1. Släpp säkerhetsbygeln.
2. Vänta tills kniven står still.
3. Dra av säkerhetsnyckeln på maskinen (3a).

INFORMATION OM ATT ARBETA

laktta lokala bestämmelser för användning av gräsklippare.

Ta bort främmande föremål i arbetsområdet.
Håll andra personer borta från riskområdet.
- Klipp endast vid goda siktförhållanden.
För endast maskinen i gångtempo.
■ Klipp endast med vass kniv.
■ Klipp inte över hinder (t.ex. grenar, trädrötter)
- Klipp alltid tvärs mot lutningen i sluttningar. Kör inte gräsklipparen upp och ner för sluttningen och använd den inte i sluttningar med mer än 20° lutning.

Var extra försiktig när arbetsriktningen ändras i sluttningar.

Den batteridrivna gräsklipparens driftstid beror på batteriets tillstånd, gräsmattans egenskaper och snitthöjdsinställningen. Ofta upprepad till- och frånkoppling reducerar också driftstiden.
En optimal driftstid uppnås om man klipper gräset ofta och gräsmattan alltså hålls kort.

Driftstid vid 100 % batteriladdning i m² per batteri

• Klippning från 6 cm till 4 cm: upp till 300 m² vid välskött, torr gräsmatta; tunt gräs
• Klippning från 8 cm till 4 cm: upp till 200 m² vid normalt gräs
• Klippning från 8 cm till 4 cm: upp till 150 m² vid tjockt gräs

Tips för gräsklippning

Snitthöjd konstant 3–5 cm, klipp inte av mer än hälften av gräsets höjd.
Överbelasta inte gräsklipparen! Öka snitthöjden och klipp flera gånger om motorns varv- tal sjunker märkbart pga. av långt, tungt gräs.
Vind och sol kan torka ut gräsmattan efter klippningen, klipp därför sent på eftermiddagen.

FÖRVARING AV BATTERIGRÄSKLIPARE

Fäll ihop den övre styrstången för plats-sparande förvaring

Förvara alltid maskinen med demonterat batteri och avdragen säkerhetsnyckel
Förvara maskinen torrt och oåtkomligt för barn och obehöriga personer

FÖRVARING AV BATTERI OCH LADDARE

RISK!

Brand och explosionsrisk!

Lagra inte motorn framför öppen eld eller värmekällor.

Batteriet är skyddat mot överladdning genom en försörjningsspänning och kan därför förbli anslutet till nätet någon tid.

Den optimala förvaringstemperaturen för batteriet ligger mellan 0 °C och 25 °C.

Förvara batteriet på ett torrt, froskyddat ställe vid en omgivningstemperatur mellan 0 °C och +25 °C med ett laddningstillständ på ca 40 - 60 %
Ladda upp batteriet i ca 2 timmar efter 3 månaders förvaring
Förvara inte batteriet i närheten av metalliska eller syrahaltiga föremål - kortslutningsrisk!

REPARATION

■ Reparationsarbeten får endast genomföras av ALKO serviceverkstäder eller auktoriserade fackföretag
För att undvika obalans får skärverktyget och fastsättningsskruven endast bytas ut som komplett sats.

UNDERHÅLL OCH SKÖTSEL

OBSERVA!

Obs! - Risk för personskada!

Dra alltid av säkerhetsnyckeln före alla underhålls- och skötselarbeten!

Använd alltid arbetshandskar vid underhålls- och skötselarbeten på kniven!

Ej balanserade knivar leder till starka vibrationer och skadar gräsklipparen.

Kontrollera gräsuppfångningsanordningen regelbundet med avseende på funktion och förslitning
Rengör gräsklipparen grundligt med en sopborste eller trasa efter gräsklippningen. Ej borttagen smuts på maskinens undersida kan inkräkta på funktionen
Spola inte av maskinen med vatten! Vatten som tränger in kan förstöra brytaren samt batteriet och elmotorn
Kontrollera kniven regelbundet med avseende på skador. Slöa eller skadade knivar får endast slipas/ bytas ut hos en AL-KO serviceverkstad eller ett auktoriserat fackföretag. Slipade knivar måste vara balanserade Knivskruvens åtdragningsvridmoment 15 Nm +5
Se till att alla muttrar, bultar och skruvar är hårt åtdragna och att maskinen är tekniskt felfri
Vänta tills motorn har svalnat, innan maskinen ställs undan i ett stängt utrymme

OBSERVA!

Kniven och motoraxeln får inte justeras om de är skadade!

Fackmässig kontroll krävs:

■ efter påkörning av ett hinder
■ vid blockering av motorn
■ vid bockade knivar
■ vid bockad motoraxel
■ vid skadat, otätt batteri

BORTSKAFFANDE

Uttjänta apparater, batterier och laddare får inte slängas i hushållsavfallet!

Förpackning, maskin och tillbehör är tillverkade av återvinningsbara material och ska bortskaffas till återvinningsstation.

Avfallshantera endast batterier i urladdat tillständ
Användaren är skyldig att lämna tillbaka batterierna. Dessa kan lämnas in utan kostnad till försäljningsställena.

För avfallshanteringen finns följande möjligheter:

via fackhandeln

en med CCR-märket kännetecknad mottagningsstation

TRANSPORT

OBSERVA!

Effekten i det medföljande batteriet uppgår till över 100 Wh!

Beakta nedanstående transportanvisningar!

Det medföljande litiumjonbatteriet omfattas av lagstiftningen för farligt gods. Batteriet kan utan några övriga krav transporteras på väg av en privat användare. Transportera endast batterier som är i oskadat skick. Batteriet måste skyddas mot kontakt med andra föremål, kortslutning eller att det glider oavsiktligt. Om försändelsen av batteriet sker med tredje part (t.ex. med spedition eller flygfrakt) finns det vissa krav på förpackning och märkning som måste beaktas.

Under fraktförberedelser bör en specialist på farligt gods rådfrågas. Skicka inte iväg batteriet om höljet är skadat. Förslut öppna kontakter och förpacka batteriet så att det inte kan förflytta sig inuti paketet.

Beakta även eventuella nationella lagar och regler.

FELAVHJÄLPNING

OBSERVA!

Använd arbetshandskar vid alla underhålls- och skötselarbeten!

Störning under drift Möjlig orsak Lösning
Motorn går inte	Säkerhetsnyckeln ej instucken Stick in säkerhetsnyckeln
	Styrkabel eller brytare defekt Se upp! Använd inte maskinen! Uppsök AL-KO serviceverkstad
	Batteriet saknas eller sitter inte korrekt	Sätt in batteriet rätt
	Kniven blockerad Se upp! Gör inga underhållsarbeten på kniven utan handskar! ■ Befria kniven från störningen ■ Starta gräsklipparen på lågt gräs
Motorns effekt avtar	Batteriet tomt Ladda batteriet
	Kniven slö Låt AL-KO serviceverkstad slipa kniven
	För mycket gräs i utloppet Ta bort gräset, rengör skydds-luckan
Motorn stoppar under klipp-ningen	Kniven slö Låt AL-KO serviceverkstad slipa kniven
	Överbelastning av motorn Koppla från batterigräsklipparen, ställ den på jämn mark eller lågt gräs och starta på nytt
Gräsuppsamlaren fylls inte tillräckligt	Gräsmattan fuktig Låt gräset torka
	Gräsuppsamlaren tilltäppt Rengör gräsuppsamlarens galler
	för mycket gräs i utmatningskanalen eller höljet	Rengör utmatningskanalen / höl-jet Korrigera snitthöjden
	Kniven slö Låt AL-KO serviceverkstad slipa kniven
Batteriets driftstid avtar tydligt	Snitthöjden för låg Ställ in snittet högre
	Gräset för högt eller för fuktigt Förbättra villkoren: låt gräset torka, ställ in snittet högre
	Klipphastigheten för hög Reducera	klipphastigheten. Ren-gör utmatningskanalen / höljet, kniven måste kunna rotera fritt
	Klippning med full gräsuppsam-lare	Töm gräsuppsamlaren och rengör utmatningskanalen
	Batteriets livslängd har tagit slut Byt ut batteriet. Använd endast originaltillbehör från tillverkaren
	Laddningskontakten eller kontak-tuttaget smutsigt	Uppsök AL-KO serviceverkstadBatteriet kan
	Batteriet eller laddaren defekt Beställ reservdelar enligt reserv-delskortet

Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som ni inte kan åtgärda själva.

GARANTI

Eventuella material- eller tillverkningsfel på maskinen avhjälper vi under den lagstadgade preskriptions- tiden för garantikrav genom reparation eller ersättningsleverans, enligt vårt gottfinnande. Preskriptions- tiden bestäms enligt rätten i det land, i vilket maskinen köpts.

Vårt garantiåtagande gäller endast vid:

■ den här bruksanvisningen beaktas
■ produkten hanteras fackmässigt
originalreservdelar används

Garantin upphör att gälla vid:

■ Reparationsförsök på maskinen
Tekniska förändringar på maskinen
Icke ändamålsenlig användning (t.ex. yrkesmässig eller kommunal användning)

Garantin gäller inte för:

■ lackskador som beror på normal användning
slitdelar som är märkta med en ram [xxx xxx (x)] på reservdelskortet

Garantitiden börjar när den första slutbrukaren köper maskinen. Mättgällande är datumet på originalkvittot. Var god vänd dig i fall av garanti till din återförsäljare eller närmaste auktoriserade kundtjänstverkstad med denna garantiförklaring och köpekvittot. Genom detta garantiåtagande förblir köparens lagstadgade garantikrav gentemot säljaren oberörda.

OVERSETTELSE AV ORIGINAL BRUKSANVISNING

Innhold

Om denne håndboken.... 151

Produktbeskrivelse.... 151

Dette maskinen er kun beregnet for klipping av gressplen på privat område.

Möjlig felanvändning

Hold tredjepersoner unna fareområdet!

Trekk alltid ut sikkerhetsnøkkelen för du bruker maskinen
