HASZNÁLATI ÚTMUTATÓ 38.4 Li Comfort BOSCH

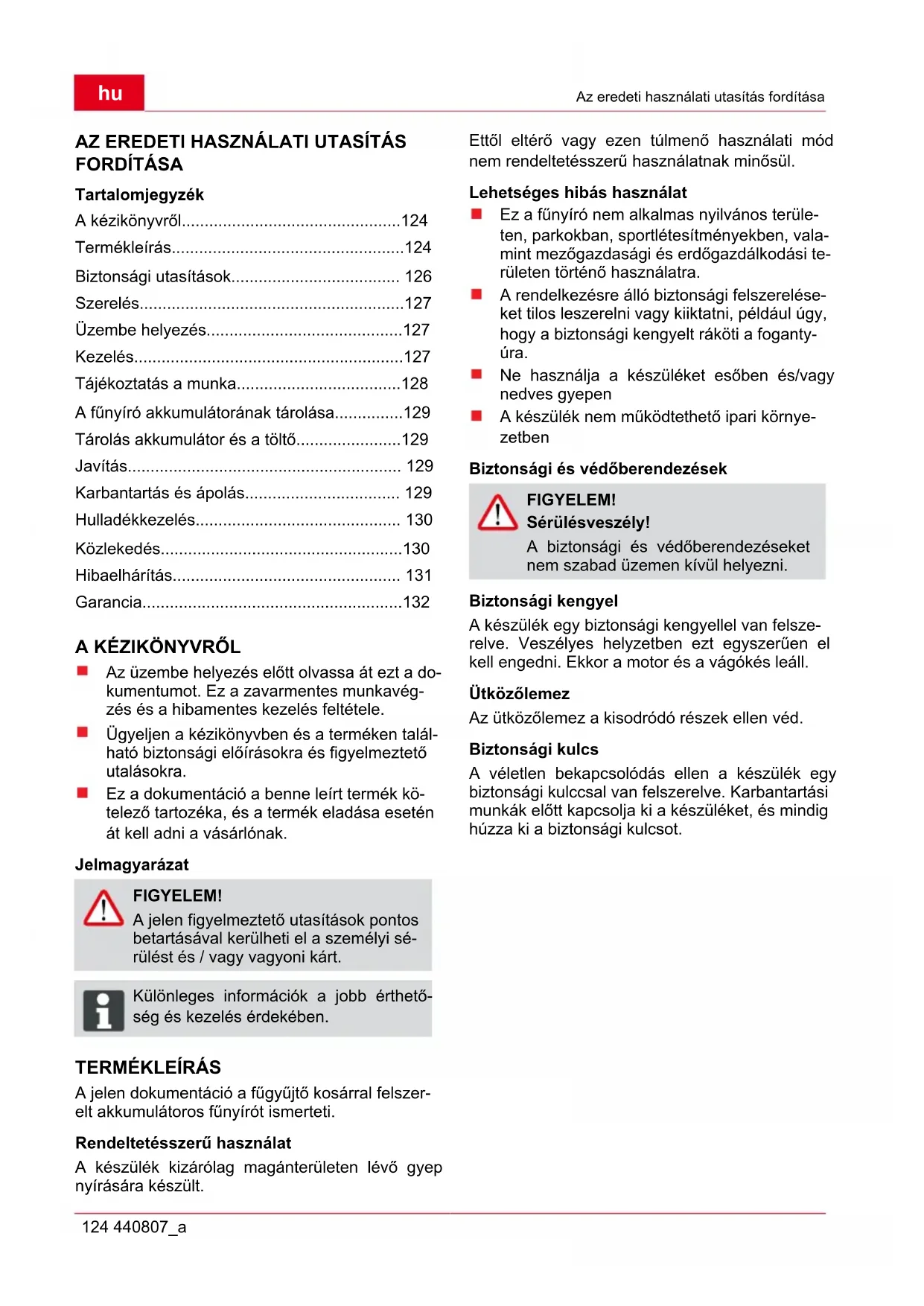

• Tartalomjegyzék A kézikönyvről p. 124
• Termékleírás p. 124
• Biztonsági utasítások p. 126
• Szerelés p. 127
• Üzembe helyezés p. 127
• Kezelés p. 127
• Tájékoztatás a munka p. 128
• A fűnyíró akkumulátorának tárolása p. 129
• Tárolás akkumulátor és a töltő p. 129
• Javítás p. 129
• Karbantartás és ápolás p. 129
• Hulladékkezelés p. 130
• Közlekedés p. 130
• Hibaelhárítás p. 131
• Garancia p. 132

Az üzembe helyezés előtt olvassa át ezt a do- kumentumot. Ez a zavarmentes munkavég- zés és a hibamentes kezelés feltétele. Ügyeljen a kézikönyvben és a terméken talál- ható biztonsági előírásokra és figyelmeztető utalásokra. Ez a dokumentáció a benne leírt termék kö- telező tartozéka, és a termék eladása esetén át kell adni a vásárlónak. Jelmagyarázat FIGYELEM! A jelen figyelmeztető utasítások pontos betartásával kerülheti el a személyi sé- rülést és / vagy vagyoni kárt. ADVICE Különleges információk a jobb érthető- ség és kezelés érdekében.

A jelen dokumentáció a fűgyűjtő kosárral felszer- elt akkumulátoros fűnyírót ismerteti. Rendeltetésszerű használat A készülék kizárólag magánterületen lévő gyep nyírására készült. Ettől eltérő vagy ezen túlmenő használati mód nem rendeltetésszerű használatnak minősül. Lehetséges hibás használat Ez a fűnyíró nem alkalmas nyilvános terüle- ten, parkokban, sportlétesítményekben, vala- mint mezőgazdasági és erdőgazdálkodási te- rületen történő használatra. A rendelkezésre álló biztonsági felszerelése- ket tilos leszerelni vagy kiiktatni, például úgy, hogy a biztonsági kengyelt ráköti a foganty- úra. Ne használja a készüléket esőben és/vagy nedves gyepen A készülék nem működtethető ipari környe- zetben Biztonsági és védőberendezések FIGYELEM! Sérülésveszély! A biztonsági és védőberendezéseket nem szabad üzemen kívül helyezni. Biztonsági kengyel A készülék egy biztonsági kengyellel van felsze- relve. Veszélyes helyzetben ezt egyszerűen el kell engedni. Ekkor a motor és a vágókés leáll. Ütközőlemez Az ütközőlemez a kisodródó részek ellen véd. Biztonsági kulcs A véletlen bekapcsolódás ellen a készülék egy biztonsági kulccsal van felszerelve. Karbantartási munkák előtt kapcsolja ki a készüléket, és mindig húzza ki a biztonsági kulcsot.Termékleírás 440807_a 125 Termékáttekintés

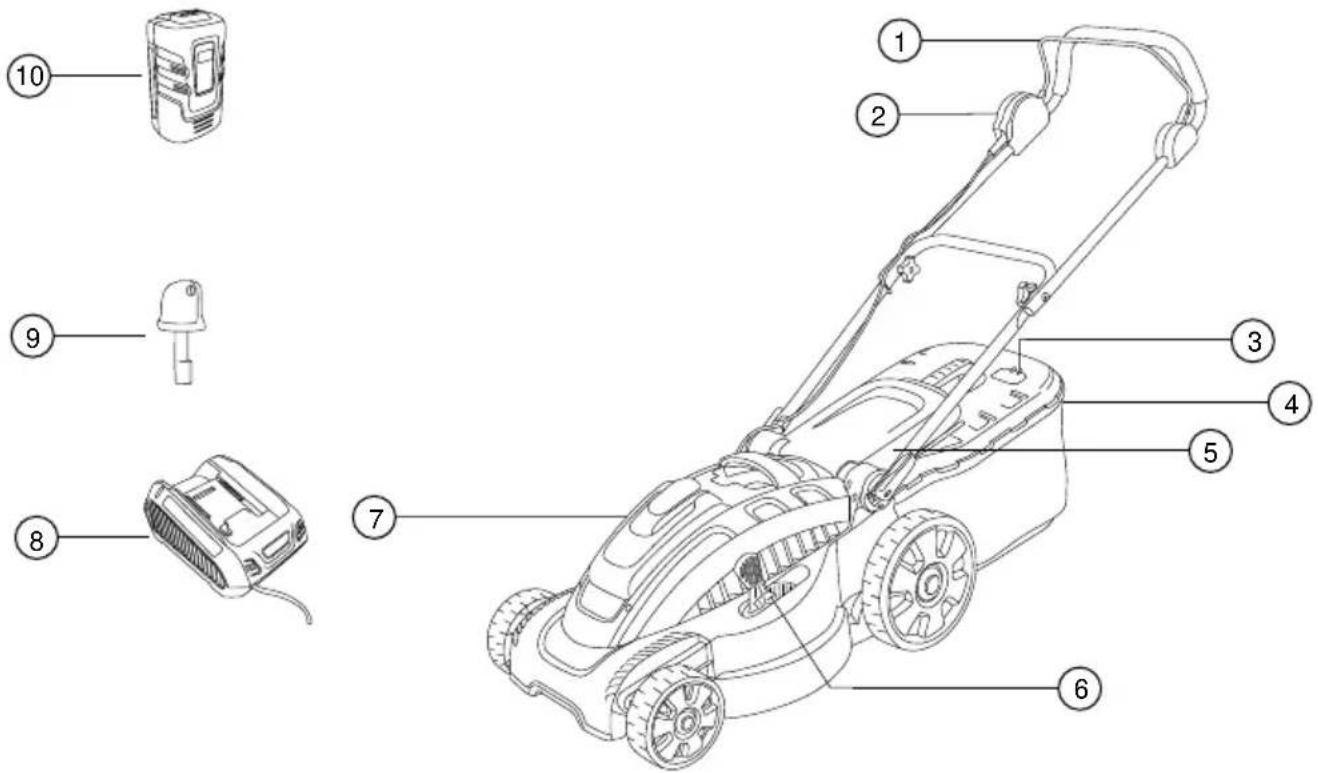

1 Biztonsági kengyel 7 Vágási magasságot ál- lító kar 2 Indításkapcsoló 8 Akkumulátor rekesze 3 Fogantyúállító gomb 9 Akkumulátortöltő 4 Telítettségjelző 10 Biztonsági kulcs 5 Fűgyűjtő kosár 11 Akkumulátor 6 Ütközőlemez A gépen található szimbólumok Figyelem! Különös óvatossággal ke- zelje. Üzembe helyezés előtt olvassa el a használati utasítást! Ne engedjen másokat a veszélyes terü- let közelébe! Figyelem, veszély! Tartsa távol kezeit és lábait a vágókészüléktől! Lépjen távolabb a veszélyes területtől. A készülékekkel végzett munkák előtt mindig húzza ki a biztonsági kulcsot Figyelem! Éles vágókés! Ne nyúljon a vágókészülékbe.hu Biztonsági utasítások 126 440807_a

BIZTONSÁGI UTASÍTÁSOK

A gép kezelője vagy használója felel a más sze- mélyekkel és tulajdonukkal bekövetkezett balese- tekért. FIGYELEM! Sérülésveszély! A biztonsági és védőberendezéseket nem szabad üzemen kívül helyezni. Elektromos biztonság A hálózati feszültségnek meg kell felelnie a töltőkészülék műszaki adatokban ismertetett hálózati feszültségének, más hálózati feszült- ség nem használható Biztonsági utasítások az akkumulátorhoz és a töltőkészülékhez FIGYELEM! Figyelem – tűz- és robbanásveszély! Az akkumulátort tilos nyílt lángba dobni Az akkumulátor és a töltő csak esőtől és nedvességtől védett terü- leten használható. Védje az akkumulátort a hőségtől és a közvetlen napsugárzástól Tilos az akkumulátort rövidre zárni Védje a készüléket, az akkumulátort és a töl- tőt a nedvességtől Csak eredeti, a gyártótól származó akkumu- látor és töltő használható. Tilos az akkumulátort felnyitni. Rövidzárlati veszély áll fenn. Hibás alkalmazás esetén az akkumulátorból nedvesség léphet ki. A folyadékkal való érint- kezést kerülje el. Véletlen érintkezés esetén vízzel öblítse le. Ha folyadék kerül a szembe, kérjen orvosi segítséget is. A kezelésre vonatkozó biztonsági útmutatá- sok VIGYÁZAT! Figyelem – sérülésveszély! A készülék véletlen bekapcsolódása rendkívül súlyos sérüléseket okozhat. Ennek elkerülése érdekében kikapc- solás után a biztonsági kulcsot ki kell húzni! Húzza ki a biztonsági kulcsot, mielőtt: a készüléket felügyelet nélkül hagyja a készüléket ellenőrzi, tisztítja vagy kar- bantartást végez rajta az akkumulátort behelyezi zavarok lépnek fel és szokatlan módon rázkódik a készülék az akadályokat eltávolítja az eltömődéseket megszünteti idegen tárgyakkal érintkezne Nem hasznalhatjak a keszuleket gyermekek es azok a szemelyek, akik ezt a hasznalati utasitast nem ismerik A helyi rendeletek minimum üzemben meg- jegyzés. A berendezést csak akkor használja, ha műs- zakilag kifogástalan állapotban van. A készüléket ne használja, ha alkohol, kábítószerek vagy gyógyszerek hatása alatt áll. A készülék és az akkumulátor sértetlensé- gét használat előtt mindig ellenőrizni kell, a megsérült alkatrészeket ki kell cserélni Fűnyírás előtt minden idegen tárgyat távolít- son el a lenyírni kívánt területről. A célra alkalmas munkaruházatot kell viselni: hosszú nadrág szilárd és csúszásmentes lábbeli Munkavégzés közben ügyeljen arra, hogy biztonságosan álljon. Ne engedjen másokat a veszélyes terület kö- zelébe. A testét és ruházatát tartsa távol a vágószer- kezettől. Csak kielégítő nappali fény vagy mestersé- ges megvilágítás mellett szabad dolgozni. A fűnyírás során a készüléket előre kell tolni, hátrafelé soha nem szabad haladni ADVICE Ha idegen tárgyakba ütközött, ellenő- rizze, hogy nem sérült-e meg a fűnyíró. Súlyos károsodások esetén keressen fel egy AL-KO szervizt. A fűnyírót soha ne húzza a testéhez Ne használja a fűnyírót akadályok (pl. ágak, gyökerek) felett. A levágott anyag csak álló motor és kihúzott biztonsági kulcs mellett távolítható el Kapcsolja ki a motort, ha a lenyírni kívánt te- rületen más területet keresztez.Biztonsági utasítások 440807_a 127 A készüléket tilos megemelni vagy vinni, ami- kor működésben van a motor Az üzemképes készüléket tilos felügyelet nél- kül hagyni SZERELÉS Az összeszerelést a mellékelt szerelési utasítás alapján végezze el. FIGYELEM! A készülék csak hiánytalan összesze- relése esetén üzemeltethető!

Az akkumulátor töltése (1) ADVICE Az akkumulátor részben feltöltött! Az ak- kumulátor teljesen fel van töltve az első használat előtt. Az akkumulátor tölthető bármely díj áll- apotban. Megszakítása az áruház nem károsítja az akkumulátort. FIGYELEM! Az akkumulátor kivételekor, az akkumu- látor reteszelésének kioldásához tartsa megnyomva az akkumulátor alján lévő reteszelőgombot.

1. Csúsztassa az akkumulátortöltőbe az akku-

mulátort (1a) majd csatlakoztassa az akku- mulátortöltőt a hálózati feszültségre (1b). A zöld színű világítódióda (LED) villogásakor kezdődik a töltési folyamat.

2. Akkor fejeződik be a töltési folyamat, amikor

folyamatosan zöld színnel világít az akkumu- látortöltő LED-je.

3. Húzza ki a csatlakozódugót a hálózati csatla-

4. Húzza ki az akkumulátort a töltőből. (1a)

A zöld színű LED világít: 100% - 50% kö- zötti az akkumulátor töltése. A zöld színű LED villog: 50% - 25% kö- zötti az akkumulátor töltése. A piros színű LED világít: nincs akkumu- látor az akkumulátortöltőben. ADVICE A töltés során a hőmérsékletnek 0°C és +40 °C között kell lennie. A teljes feltöltés maximálisan 2 órát vesz igénybe. Ha teljes feltöltés ellenére is jel- entősen csökken az akkumulátor üzemi- deje, akkor elhasználódott az akkumulá- tor, és ki kell cserélni egy új, eredeti ak- kumulátorra. Az akkumulátor (2-5)

1. A felnyitáshoz nyomja meg a készüléken az

akkumulátor fedelét. (2)

2. Húzza ki a készülékből a biztonsági kulcsot.

3. Egy finom mozdulattal tolja az akkumulátort

ütközésig az akkumulátor rekeszébe, amíg az akkumulátoron az érintkezőhüvely szilárdan a készülék érintkeződugójára felfekszik. (4)

4. Ismét dugja be és fordítsa el a biztonsági kulc-

5. Egyszer nyomja meg az akkumulátor fedelét

a zárásához. (5) KEZELÉS A vágási magasság átállítása (6) FIGYELEM! Figyelem – sérülésveszély! A vágási magasság csak kikapcsolt mo- tor és álló vágókés mellett állítható át.

1. Az emelőkart a kireteszeléshez nyomja old-

alra és tartsa meg (4). Alacsony gyephez tolja az emelőkart az elülső kerék irányába. Min. fokozat: 1- 3

Magasabb gyephez tolja az emelőkart a hátsó kerék irányába. Max. fokozat: 6- 7

2. Engedje el az emelőkart, és finoman tolja

előre vagy hátra, amíg be nem kattan a kívánt fokozatba. A fűgyűjtő kosár felhelyezése (7) FIGYELEM! Figyelem – sérülésveszély! A fűgyűjtő kosár csak kikapcsolt motor és álló vágókés mellett vehető le, illetve helyezhető fel.

1. Emelje fel az ütközőlemezt, és akassza be a

fűgyűjtő kosarat a tartókba. (7a-b)hu Kezelés 128 440807_a Telítettségjelző (8) A telítettségjelzőt a légáram tolja felfelé a nyírás során (8a). Ha a fűgyűjtő kosár tele van, ak- kor a telítettségjelző felfekszik a kosárra (8b). A fűgyűjtő kosarat ekkor üríteni kell. A fűgyűjtő kosár ürítése (9)

1. Emelje meg az ütközőlemezt.

2. Akassza ki a fűgyűjtő kosarat, és vegye le há-

3. Ürítse ki a fűgyűjtő kosarat.

4. Emelje fel az ütközőlemezt, és akassza

vissza a fűgyűjtő kosarat a tartókba. (7) A motor bekapcsolása (10) ADVICE A motor indítása után eleinte nem a maximális kés fordulatszámmal forog e fűnyíró motorja. Először, amikor a gépet a vágandó fűre vezeti, a fűnyíró felismeri azt, maximális kés fordulatszámmal forog a motor, majd e maximális kés fordulatszámon is ma- rad. Teljes egészében normális jelenség a motor zajának e hallható erősödése, és azt jelenti, hogy a motor az optimális kés fordulatszámmal végzi a vágást. A fűnyírót csak egyenletes talajon indítható, ma- gas fűben nem. A talajon nem lehetnek idegen tárgyak, pl. kövek. A fűnyíró ne emelje meg vagy döntse meg az indításhoz.

1. Ismét dugja be és fordítsa el a biztonsági kulc-

2. Tartsa lenyomva a kapcsoló indítógombját

3. Húzza meg és tartsa meg a biztonsági kengy-

elt a fogantyún (10b).

4. Engedje el az indítógombot.

Fűnyírás közben ellenőrizze az akkumulátor töltöttség állapotát (12)

1. A motor kikapcsolása (11).

2. Nyissa ki az akkumulátorrekeszt (2).

3. Nyomja meg az akkumulátor tesztgombját.

Ha zöld színnel világít a LED, akkor még tel- jesítőképes az akkumulátor, és folytathatja a fűnyírást. Ha piros színnel világít a LED, ak- kor lemerült az akkumulátor és fel kell azt töl- teni (12). A motor kikapcsolása (11)

1. Engedje el a biztonsági kengyelt.

2. Várja meg, míg leáll a vágókés.

3. Húzza ki a biztonsági kulcsot a készülékből

TÁJÉKOZTATÁS A MUNKA

ADVICE Kövesse a fűnyírók üzemeltetésére vo- natkozó helyi rendelkezéseket. Távolítsa el az idegen tárgyakat a munkate- rületről. Ne engedjen másokat a veszélyes terület kö- zelébe. Csak jó látási viszonyok mellett végezze a fűnyírást. A készüléket csak gyaloglótempóban hasz- nálja. Csak éles vágókéssel végezze a fűnyírást. Ne használja a fűnyírót akadályok (pl. ágak, gyökerek) felett. Lejtőn mindig keresztben végezze a nyírást. A fűnyírót ne használja dombon felfelé vagy lefelelé és 20 °-osnál nagyobb dombon. Lejtős szakaszokon mindig legyen elővigyáz- atos a haladási irány módosításakor. A fűnyíró akkumulátorának üzemideje az ak- kumulátor állapotától, a gyep tulajdonságaitól és a beállított vágási magasságtól függ. A gyakori ki- és bekapcsolás szintén csökkenti az üzemidőt. Az optimális üzemidő gyakori fűnyírással, és ezzel a rövid gyeppel érhető el. Üzemidő 100%-is akkumulátor-töltöttség ese- tén m²-ben egy akkumulátor 6 és 4 cm közötti vágás: 300 m²-ig, gondoz- ott, száraz gyepen; ritka fű 8 és 4 cm közötti vágás: 200 m²-ig normál fű esetén 8 és 4 cm közötti vágás: 150 m²-ig sűrű fű esetén Fűnyírási tippek A vágási magasság folyamatosan 3–5 cm le- gyen, ne nyírjon le többet a gyepmagasság felénél. Ne terhelje túl a fűnyírót! Ha a motor fordu- latszáma észrevehetően csökken a hosszú, nehéz fűszálak miatt, akkor növelje a vágási magasságot és többször végezzen nyírást.A fűnyíró akkumulátorának tárolása 440807_a 129 A szél és a napsütés kiszáríthatja a gyepet nyírás után, ezért késő délután végezze a nyírást. A FŰNYÍRÓ AKKUMULÁTORÁNAK

ADVICE Csukja össze a fogantyú felső rúdját a helykímélő tárolás érdekében A készüléket mindig úgy tárolja, hogy kisze- reli az akkumulátort és kihúzza a biztonsági kulcsot. A készüléket száraz állapotban és gyerme- kek és illetéktelen személyektől távol tárolja. TÁROLÁS AKKUMULÁTOR ÉS A TÖLTŐ VIGYÁZAT! Tűz- vagy robbanásveszély! A készüléket ne tárolja nyílt láng vagy hőforrás közelében. ADVICE Az akkumulátort egy tápfeszültség védi a túltöltéstől, ezért egy ideig a villamos hálózaton maradhat. ADVICE Az akkumulátor optimális tárolási hőmér- séklete 0 °C és 25 °C között van. Az akkumulátort száraz, fagymentes helyen, 0°C és +25 °C közötti környezeti hőmérsékle- ten, 40-60%-os töltöttségi szinten tárolja. Hat hónapos tárolás után az akkumulátort kb. 2 óráig töltse. Az akkumulátort ne tárolja fém vagy savtart- almú tárgyak közelében – rövidzárlatveszély!

A javítási munkákat csak AL-KO szerviz vagy hivatalos szerelőműhely végezheti el. A kiegyensúlyozatlanság elkerülése érdeké- ben a vágószerszám és a rögzítőcsavar csak tételenként cserélhető ki.

KARBANTARTÁS ÉS ÁPOLÁS

FIGYELEM! Figyelem – sérülésveszély! A karbantartási és gondozási munkák előtt mindig húzza ki a biztonsági kulc- sot! A vágókésen végzett karbantartási és gondozási munkák során mindig viseljen védőkesztyűt! A nem kiegyensúlyozott vágókés erős rázkódásokat okozhat, és károsíthatja a fűnyírót. Rendszeresen ellenőrizze a fűgyűjtő kosár működését és kopását. Fűnyírás után a készüléket alaposan tisztítsa le egy kéziseprűvel vagy ronggyal. A kés- zülék aljáról nem eltávolított szennyeződések csökkenthetik a működőképességet. A készüléket ne permetezze le vízzel! A be- hatoló víz károsíthatja a kapcsolót, az akku- mulátort és az elektromotort. Rendszeresen ellenőrizze, hogy a vágókés nem sérült-e meg. A tompa vagy megsérült vágókés csak AL-KO szerviz vagy hivatalos műhely élezheti / újíthatja fel.. Az újraélezett vágókést ki kell egyensúlyozni. A kés csavar- jának meghúzónyomatéka 15 Nm +5. Gondoskodjon a készülék biztonságos, üzemkész állapotáról, valamint arról, hogy minden anya, csap és csavar erősen legyen meghúzva. Hagyja leűlni a motort, mielőtt a készüléket zárt helyiségben helyezné el tárolás céljából. FIGYELEM! A kést és a motor hajtótengelyét tilos sé- rülés esetén összeilleszteni! Szakember általi ellenőrzés szükséges: akadályra történő ráhajtás esetén a motor blokkolása esetén ha a vágókés meghajlott ha a motortengely meghajlott ha az akkumulátor sérült, kifolythu Hulladékkezelés 130 440807_a

A használaton kívüli berendezéseket, elemeket és akkumulátorokat ne hely- ezze a háztartási hulladék közé. A csomagolás, a gép és a tartozékok újrahasznosítható anyagokból készültek, ezért ennek megfelelően kell elvégezni a hulladékkezelésüket. Az akkumulátor csak kisütött állapotban se- lejtezhető le. A felhasználó köteles visszaszolgáltatni az akkumulátort. Ez az elárusítóhelyeken in- gyen elvégezhető. A leselejtezésre az alábbi lehetőségek állnak rendelkezésre: elvégezheti a szakkereskedés leadható CCR jellel ellátott visszavételi állomáson

FIGYELEM! 100 Wh-át meghaladja a mellékelt akku- mulátor teljesítménye! Kérjük, hogy ügyeljen a következő szál- lítási előírások betartására! A veszélyes áruk szállításáról szóló törvény előírásoknak kell megfelelnie a benne található Li-ion akkumulátornak. További feltételek nélkül szállítható közúton a magáncélú használatban lévő akkumulátor. Csak akkor szállítsa az ak- kumulátort, ha az sérülésmentes. Emellett más tárgyakkal való érintkezés rövidzár és akaratlan elcsúszás ellen biztosítani kell az akkumulátort. Harmadik fél általi szállítás esetén (pl. szállítmán- yozás vagy légi szállítás) esetén ügyeljen a csom- agolásra és a jelölésre vonatkozó különleges kö- vetelmények betartására. Ilyen esetben a szállítási előkészületeket veszé- lyes áru szállítási szakemberrel kell végeztetni. Csak akkor adja fel az akkumulátort, ha sértetlen a burkolata. Ragassza le a fedetlen érintkezőket és úgy csomagolja az akkumulátort, hogy ne mo- zoghasson a csomagoláson belül. Kérjük, hogy ügyeljen a további nemzeti előírások betartására.Hibaelhárítás 440807_a 131

FIGYELEM! A karbantartási, gondozási munkák során viseljen védőkesztyűt! Zavarok üzemeléssorán Lehetséges ok Megoldás A biztonsági kulcs nincs bedugva Dugja be a biztonsági kulcsot Hibás a vezérlőkábel vagy a kap- csoló Figyelem! Ne működtesse a kés- züléket! Keressen fel egy AL-KO szervizet Az akkumulátor hiányzik vagy rosszul van behelyezve Helyezze be megfelelően az ak- kumulátort A motor nem fut A vágókés blokkolva van Figyelem! Védőkesztyű nélkül ne végezzen karbantartási munkát a vágókésen! Szabadítsa meg a kést az akadálytól A fűnyírót alacsony gyepen in- dítsa Lemerült az akkumulátor Töltse fel az akkumulátort Tompa a kés Éleztesse meg a kést egy AL-KO szervizben A motor teljesítménye csök- ken Túl sok fű van a gyűjtőben Távolítsa el a füvet, tisztítsa meg az ütközőlemezt Tompa a kés Éleztesse meg a kést egy AL-KO szervizben A motor leáll fűnyírás köz- ben A motor túlterhelése A fűnyírót kapcsolja ki, állítsa egyenletes talajra vagy alacsony gyepre, és indítsa újra Nedves a gyep Hagyja megszáradni a gyepet A fűgyűjtő doboz eltömődött Tisztítsa meg a fűgyűjtő doboz rácsát Túl sok fű van a kidobó csa- tornában vagy a házban Tisztítsa meg a kidobó csatornát / házat Módosítsa a vágási magas- ságot A fűgyűjtő doboz nem telik meg megfelelően Tompa a vágókés Éleztesse meg a kést egy AL-KO szervizben Túl kicsi a vágási magasság Állítson be nagyobb magasságotAz akkumulátor üzemideje jelentősen csökken Túl magas vagy nedves a fű A körülmények javítása: szárítás, nagyobb vágási magasság beál- lításahu Hibaelhárítás 132 440807_a Zavarok üzemeléssorán Lehetséges ok Megoldás Túl nagy a vágási sebesség Csökkentse a vágási sebességet. Tisztítsa meg a kidobó csatornát / házat; a vágókésnek szabadon kell forognia Megtelt fűgyűjtő kosárral végzi a fűnyírást Ürítse ki a fűgyűjtő kosarat, és tisztítsa meg a kidobó csatornát Az akkumulátor élettartama lejárt Cserélje az akkumulátort. Csak eredeti, a gyártótól származó tartozékokat használjon. A töltő dugója vagy az érintke- zőhüvely elszennyeződött Keressen fel egy AL-KO szervizetAz akkumulátor nem töltődik fel Az akkumulátor vagy a töltő meg- hibásodott Rendeljen pótalkatrészt a pótal- katrészkártya segítségével ADVICE Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy sajt maga nem tudja kijavítani, forduljon az illetékes vevőszolgálatunkhoz. GARANCIA A berendezés esetleges anyag- és gyártási hibáinak kiküszöbölése javítással vagy alkatrészcserével történik a törvényben előírt jótállási időn belül. A jótállás lejáratának határidejét azon ország jogrendszere határozza meg, ahol berendezést megvásárolták. A garancia kizárólag akkor érvényes, ha: betartja az ebben a kezelési útmutatóban leírt- akat, szakszerűen használja a berendezést, csak eredeti pótalkatrészeket használ. A garancia nem érvényes: önkényes szerelési próbálkozások, önkényes műszaki módosítások, nem rendeltetésszerű használat esetén. A garancia nem vonatkozik: a használatból eredő festékhibákra, a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be annak keretezve [xxx xxx (x)] A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bi- zonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a sz- akkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.Oversættelse af original brugsanvisning 440807_a 133
