| Tipo de produto | Cortador de grama a bateria |
| Marca | Bosch |
| Modelo | 38.4 Li Comfort |
| Tensão da bateria | 38,4 V (Íon de lítio) |
| Altura de corte | 3 a 7 cm, ajustável em 6 níveis |
| Tempo de carga | 2 horas para carga completa |
| Autonomia | Até 300 m² por carga (conforme condições) |
| Sistema de corte | Lâmina rotativa |
| Saco de recolha | Presente, com indicador de nível de enchimento |
| Indicador de carga da bateria | LED verde/vermelho na bateria e carregador |
| Segurança | Chave de destravamento, paragem automática ao soltar a pega, tampa de impacto |
| Dimensões de corte | Não especificadas |
| Peso | Não especificado |
| Manutenção e limpeza | Limpeza com escova ou pano; não aspergir água; verificação regular da lâmina |
| Reparabilidade | Reparos por serviço autorizado AL-KO; lâmina afiável ou substituível apenas por kit |
| Garantia | Garantia legal conforme país de compra; não cobre desgaste normal |
| Utilização | Apenas para jardim privado; não para uso profissional ou em terrenos públicos |
Perguntas frequentes - 38.4 Li Comfort BOSCH
Perguntas dos utilizadores sobre 38.4 Li Comfort BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Corta-relva em formato PDF gratuitamente! Encontre o seu manual 38.4 Li Comfort - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. 38.4 Li Comfort da marca BOSCH.
MANUAL DE UTILIZADOR 38.4 Li Comfort BOSCH

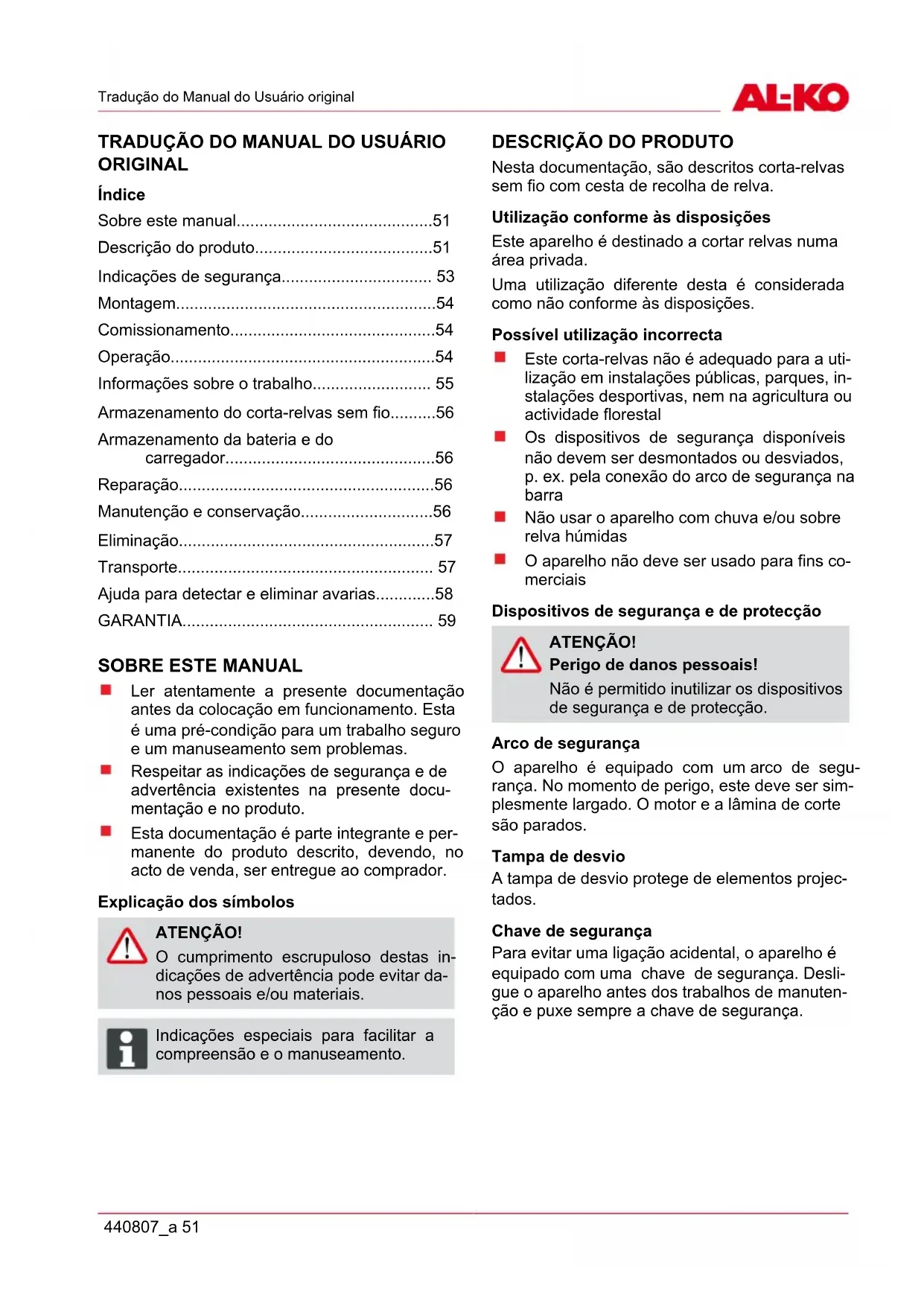

PT Tradução do Manual do Usuário original....51
MANTENIMIENTO Y CUIDADOS
¡ATENCIÓN!
Descrição do produto....51
Indicações de segurança.... 53
Montagem....54
Comissionamento....54
Operação....54
Informações sobre o trabalho.... 55
Armazenamento do corta-relvas sem fio.....56
Armazenamento da bateria e do carregador....56
Reparação....56
Manutenção e conservação....56
Eliminação....57
Transporte.... 57
Ajuda para detectar e eliminar avarias.....58
GARANTIA....59
SOBRE ESTE MANUAL
- Ler atentamente a presente documentação antes da colocação em funcionamento. Esta é uma pré-condição para um trabalho seguro e um manuseamento sem problemas.
Respeitar as indicações de segurança e de advertência existentes na presente documentação e no produto.
- Esta documentação é parte integrante e permanente do produto descrito, devendo, no acto de venda, ser entregue ao comprador.
Explicação dos símbolos
ATENÇÃO!
O cumprimento escrupuloso destas indicações de advertência pode evitar danos pessoais e/ou materiais.
Indicações especiais para facilitar a compreensão e o manuseamento.
DESCRIÇÃO DO PRODUTO
Nesta documentação, são descritos corta-relvas sem fio com cesta de recolha de relva.
Utilização conforme às disposições
Este aparelho é destinado a cortar relvas numa área privada.
Uma utilização diferente desta é considerada como não conforme às disposições.
Possível utilização incorrecta
Este corta-relvas não é adequado para a utilização em instalações públicas, parques, instalações desportivas, nem na agricultura ou actividade florestal
Os dispositivos de segurança disponíveis não devem ser desmontados ou desviados, p. ex. pela conexão do arco de segurança na barra
Não usar o aparelho com chuva e/ou sobre relva húmidas
O aparelho não deve ser usado para fins comerciais
Dispositivos de segurança e de protecção
ATENÇÃO!
Perigo de danos pessoais!
Não é permitido inutilizar os dispositivos de segurança e de protecção.
Arco de segurança
O aparelho é equipado com um arco de segurança. No momento de perigo, este deve ser simplesmente largado. O motor e a lâmina de corte são parados.
Tampa de desvio
Para evitar uma ligação acidental, o aparelho é equipado com uma chave de segurança. Desligue o aparelho antes dos trabalhos de manutenção e puxe sempre a chave de segurança.

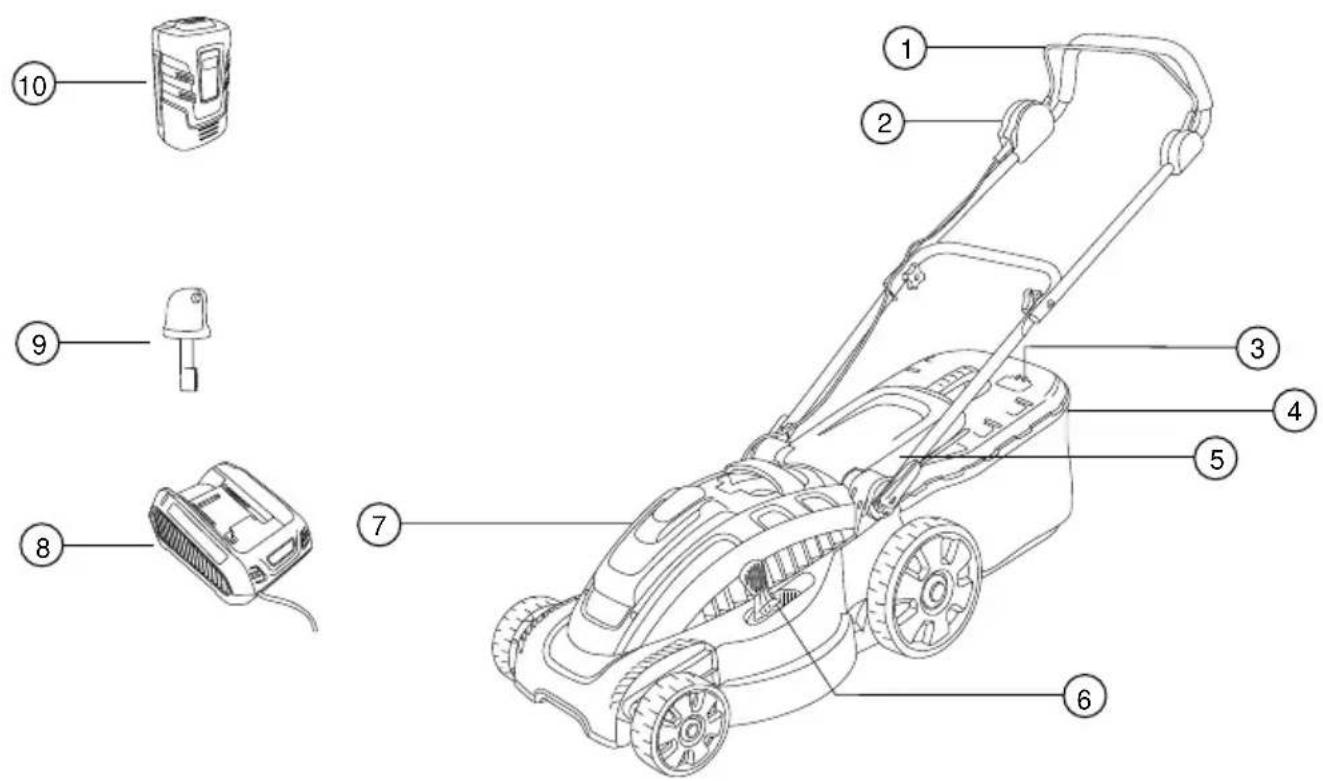

Vista geral do produto
| 1 Arco de segurança 6 Ajuste da altura de corte | ||
| 2 Interruptor de ligação 7 Suporte da bateria | ||
| 3 Indicador no nivel de enchimento 8 Carregador de bateria | ||
| 4 Cesta de recolha de relva 9 Chave de segurança | ||
| 5 Tampa de impacto 10 Bateria | ||
Simbolos no aparelho
Atenção! Cuidado especial no manejo.
Antes da colocação em funcionamento, ler as instruções de uso!
Manter os terceiros longe da área de perigo!
Atenção, perigo! Manter as mãos e os pés longe da barra de corte!
Manter distância à área de perigo.
Antes dos trabalhos no aparelho, remover sempre a chave de segurança
Atenção! Lâmina de corte afiada!
Não tocar a barra de corte.
INDICAÇÕES DE SEGURANÇA
O operador ou utilizador da máquina é responsável por acidentes com outros pessoas e a sua propriedade.
ATENÇÃO!
Perigo de danos pessoais!
Não é permitido inutilizar os dispositivos de segurança e de protecção.
Segurança eléctrica
A tensão da rede deve estar de acordo com as informações sobre a tensão da rede para o carregador nos dados técnicos. Não usar outra tensão da rede!
Instruções de segurança para bateria e carregador
ATENÇÃO!
Atenção - perigo de incêndio e explosão!
Não jogar a bateria em fogo aberto
Só usar a bateria e o carregador numa área protegida da chuva e da humidade.
■ Proteger a bateria contra o calor e a luz solar directa
Não curto-circuitar a bateria
■ Proteger o aparelho, a bateria e o carregador contra a humidade
Só usar baterias e carregadores originais do fabricante.
Não abrir a bateria. Há perigo de curto-circuito
Com um uso incorrecto, pode haver fuga de líquido da bateria. No caso de contacto, lavar bem com água corrente. No caso de contacto com os olhos, consultar o médico imediata-mente.
Instruções de segurança na operação
ATENÇÃO!
Atenção - perigo de lesão!
Uma ligação acidental pode levar a lesões sérias. Para evitar isto, a chave de segurança deve ser retirada após o desligamento!
Remover a chave de segurança antes de:
■ deixar o aparelho sem supervisão
■ verificar, limpar ou fazer a manutenção do aparelho
■ inserir a bateria
ocorrerem falhas e vibrações anormais no aparelho
■ os bloqueios forem soltos
os entupimentos forem eliminados
■ houver contacto com os corpos estranhos
As criangas e as pessoas que nao conhecerem estas instrugoes de uso não devem usar este aparelho
Cumprir os regulamentos locais sobre a idade mínima do operador.
Utilizar o aparelho apenas em perfeitas condições técnicas
Não operar o aparelho quando estiver sob influência de álcool, drogas ou medicamentos.
Antes de cada utilização, verificar se há danos no aparelho e na bateria; mandar substituir as peças defeituosas
Remover todos os corpos estranhos da área da relva antes de cortá-la
■ Vestir roupas de trabalho adequadas:
Calça comprida
Sapatos sólidos e antiderrapantes
Ao trabalhar, cuidar para ter uma posição segura.
■ Manter outras pessoas longe da zona de perigo
■ Manter o corpo e as roupas distante do mecanismo de ceifa.
Só trabalhar com luz do dia clara o suficiente ou com iluminação artificial
Durante o trabalho, empurrar o aparelho para frente, nunca para trás
Após o contacto com corpos estranhos, verifique se há danos no corta-relvas. Em caso de danos graves, consulte um ponto de serviço AL-KO.
Nunca puxe o corta-relvas em direcção ao próprio corpo
Não passar com o corta-relvas sobre obstáculos (p. ex. ramos, raízes de árvores).
Remover a relva cortada com o motor parado e com a chave de segurança retirada
■ Desligar o motor se passar uma área diferente daquela na qual a relva deve ser cortada
Nunca levantar ou apoiar o aparelho com o motor a funcionar
Não deixar sem supervisão o aparelho pronto para operar
MONTAGEM
Executar a montagem de acordo com o manual de montagem anexo.
ATENÇÃO!
Só após a montagem completa é que o aparelho pode ser operado!
COMISSIONAMENTO
Carregar a bateria (1)
A bateria fornecida está parcialmente carregada! Carregar completamente a bateria antes do primeiro uso.
A bateria pode ser carregada em qualquer estado de carga. Uma interrupção do carregamento não danifica a bateria.
ATENÇÃO!
Ao puxar o acumulador manter pressionado o botão de retenção, no lado inferior do acumulador, para que o acumulador seja desbloqueado.
- Inserir o acumulador no carregador (1a) e ligar o carregador à corrente eléctrica (1b). O processo de carregamento começa com o piscar do díodo emissor de luz verde (LED).
- O acumulador está totalmente carregado, quando o LED do carregador estiver com luz verde constante.
- Retirar a ficha da corrente eléctrica (1b).
- Retirar o acumulador do carregador. (1a)
| LED verde acende-se: Acumulador a 100% - 50% totalmente carregado | |
| LED verde pisca: Acumulador carregado a 50% - 25% | |
| LED está a vermelho: não está colocado nenhum acumulador no carregador |
A faixa de temperatura para a operação de carregamento deve estar entre 0 °C e +40°C.
O tempo de carregamento para a carga máxima é de no máx. 2 horas. Se o tempo de operação da baterias diminuir muito, apesar do estado de carregamento máximo, a bateria está desgastada e deve ser trocada por uma bateria original nova.
Inserir a bateria (2-5)
- Premir a tampa da bateria no aparelho, para abríla. (2)
- Remover a chave de segurança no aparelho (3a).
- Deslizar a bateria com uma leve pressão até o encosto no suporte da bateria, até que a bucha de contacto na bateria fique apoiada firme na ficha de contacto do aparelho. (4)
- Introduzir e rodar novamente a chave de segurança (3b).
- Premir a tampa da bateria uma vez, para fechá-la (5).
OPERAÇÃO
Ajustar a altura do corte (6)
ATENÇÃO!
Atenção - perigo de lesão!
Ajustar a altura do corte somente com o motor desligado e com a lâmina de corte parada!
- Premir para o lado e manter a alavanca para destravar (4).
Para relvas baixas, deslocar a alavanca na direcção da roda dianteira. Grau mín. 1: 3 cm
Para relvas mais altas, deslocar a alavanca na direcção da roda traseira. Grau máx. 6: 7 cm
- Soltar a alavanca e deslocar levemente para a frente ou para trás, até que se encaixe no grau desejado.
Colocar a cesta de recolha de relva (7)
ATENÇÃO!
Atenção - perigo de lesão!
Colocar ou remover a cesta de recolha de relva somente com o motor desligado e com a lâmina de corte parada.
- Levantar a tampa de impacto e encaixar a cesta de recolha de relva nos suportes. (7a-b)
Indicador no nível de enchimento (8)
O indicador no nível de enchimento é premido para cima através da corrente de ar durante a operação (8a). Quando a cesta de recolha de relva estiver cheia, o indicador no nível de enchimento chega à cesta (8b). A cesta de recolha de relva deve ser esvaziada.
Esvaziar a cesta de recolha de relva (9)
- Levantar a tampa de impacto.
- Desencaixar a cesta de recolha de relva e tirá-la para trás.
- Esvaziar a cesta de recolha de relva.
- Levantar a tampa de impacto e encaixar novamente a cesta de recolha de relva nos suportes. (7)
Ligar o motor (10)
Após o arranque do motor, o motor do corta-relva não acelera logo para o máximo número de rotações da lâmina de corte.
Apenas ao conduzir com o aparelho por cima da relva a cortar, é que o corta-relva reconhece isso, aumentando o motor para as rotações máximas de corte, e continua no número de rotações máximas da lâmina de corte.
Este aumento audível do nível do ruído do motor é perfeitamente normal e significa, que o corta-relva está a cortar a uma velocidade de corte optimizada.
Só ligar o corta-relvas quando este estiver sobre uma base plana, não sobre relva alta. A base deve estar livre de corpos estranhos, como p. ex. pedras. Para ligar o corta-relvas, não levantá-lo ou incliná-lo.
- Introduzir e rodar novamente a chave de segurança (3b).
-
Manter premido o botão de ligar do interruptor (10a).
-
Puxar e segurar o arco de segurança na barra (10b).
- Soltar o botão de ligar.
Controlar o estado da carga do acumulador durante o corte da relva (12)
- Desligar o motor (11).
- Abrir o compartimento do acumulador (2).
- Pressionar o botão de teste no acumulador: Se o LED está aceso a verde, o acumulador ainda tem potência suficiente e poderá continuar a cortar a relva. Se o LED está aceso a vermelho, o acumulador está descarregado e terá de ser carregado (12).
Desligar o motor (11)
- Soltar o arco de segurança.
- Esperar até que a lâmina de corte pare.
- Remover a chave de segurança no aparelho (3a).
INFORMAÇÕES SOBRE O TRABALHO
Observar os regulamentos locais para operar cortas-relvas.
Remover corpos estranhos da zona de trabalho
■ Manter outras pessoas longe da zona de perigo
Só operar o corta-relvas em condições de boa visibilidade
Só conduzir o aparelho em velocidade de passo.
Só operar o corta-relvas com a lâmina de corte afiada
Não passar com o corta-relvas sobre obstáculos (p. ex. ramos, raízes de árvores).
Em ladeiras, sempre cortar transversalmente à ladeira. Não usar o corta-relvas ladeira acima ou ladeira abaixo e nas ladeiras com mais de 20° de inclinação
É necessário um cuidado maior nas ladeiras no caso de modificação da direcção de trabalho
O tempo de operação do corta-relvas sem fio depende do estado da baterias, da qualidade da relva e do ajuste da altura do corte. Ligar e desligar o aparelho frequentemente também reduz o tempo de operação
Um tempo de operação ideal é alcançado com o uso frequente do corta-relvas e, com isso, com a relva mantida curta
Tempo de operação com carga da bateria a 100% em m² por bateria
Corte de 6 cm para 4 cm: até 300 m² com relva seca e bem cuidada; relva fina
Corte de 8 cm para 4 cm: até 200 m² com relva normal
Corte de 8 cm para 4 cm: até 150 m² com relva espessa
Conselhos para cortar a relva
Cortar com uma altura do corte constante de 3–5 cm, não mais do que a metade da altura da relva
Não sobrecarregar o corta-relvas! Se a rotação do motor baixar muito devido à relva pesada e longa, aumentar o altura do corte e passar o corta-relvas várias vezes
O vento e o sol podem secar a relva após o corte, por isso, é aconselhável cortar no final da tarde
ARMAZENAMENTO DO CORTA- RELVAS SEM FIO
Para economizar espaço, dobrar a barra superior.
Armazenar o aparelho sempre com a bateria desmontada e a chave de segurança retirada
Armazenar o aparelho em local seco e fora do alcance de crianças e de pessoas não autorizadas
ARMAZENAMENTO DA BATERIA E DO CARREGADOR
ATENÇÃO!
Perigo de incêndio ou de explosão!
Não armazenar o aparelho na frente de chamas ou fontes de calor.
A bateria é protegida contra sobrecargas por uma tensão de alimentação e, por isso, pode ficar ligada por algum tempo à rede de corrente.
A temperatura de armazenamento ideal da bateria fica entre 0 °C e 25 °C.
Armazenar a bateria num local seco e protegido contra o gelo, com uma temperatura ambiente entre 0 °C e +25 °C com um estado de carga de aprox. 40 - 60%
■ Após 3 meses de armazenamento, recarregar a bateria por aprox. 2 horas
Não armazenar a bateria próximo a objectos metálicos ou que contenham ácidos - perigo de curto- -circuito!
REPARAÇÃO
Os trabalhos de reparação só devem ser executados pelos pontos de serviço AL-KO ou por oficinas especializadas autorizadas
Para evitar um desalinhamento, a ferramenta da barra de corte e o parafuso de fixação só devem ser trocados juntos
MANUTENÇÃO E CONSERVAÇÃO
ATENÇÃO!
Atenção - perigo de lesão!
Antes de todos os trabalhos de conservação e manutenção, tirar sempre a chave de segurança!
Nos trabalhos de conservação e manutenção na lâmina de corte, usar sempre luvas de trabalho!
As lâminas de corte não alinhadas causam fortes vibrações e danificam o cortarelvas.
- Verificar regularmente se há desgaste no dispositivo de recolha de relva e se este está a funcionar correctamente
- Após o uso do corta-relvas, limpá-lo bem com uma escova manual ou um pano. Se as sujidades não forem removidas no lado inferior do aparelho, a sua função pode ser prejudicada
Não molhar o aparelho com água! A penetração de água pode destruir o interruptor, bem como a bateria e o motor eléctrico
Controlar regularmente se há danos na lâmina de corte. Só mandar afiar ou trocar as lâminas de corte não afiadas ou danificadas num ponto de serviço AL-KO ou numa oficina especializada autorizada. As lâminas de corte rectificadas devem ser alinhadas Binário de aperto do parafuso da lâmina: 15 Nm +5
Ter a preocupação de que todas porcas, cavilhas e parafusos fi quem bem apertados e de que o aparelho se encontra num estado de trabalho seguro
Deixar o motor arrefecer antes de arrumar o aparelho numa divisão fechada
ATENÇÃO!
A lâmina e o eixo do motor não devem ser alinhados em caso de danos!
Um controlo por parte de um especialista é necessário:
■ após bater num obstáculo
se o motor ficar bloqueado
se a lâmina de corte dobrar-se
se o eixo do motor dobrar-se
se a bateria estiver danificada, apresentar fugas
ELIMINAÇÃO
Não proceder à eliminação de aparelhos, das baterias e das pilhas inutilizados juntamente com o lixo doméstico!
A embalagem, o aparelho e os acessórios são fabricados com materiais recicláveis e devem ser eliminados de forma correspondente.
- Eliminar as baterias somente se estiverem descarregadas
O utilizador tem a obrigação de devolver as baterias e acumuladores. estes podem ser levados aos pontos de venda e lá podem ser eliminados gratuitamente.
Para a eliminação, há as seguintes possibilidades:
■ devolução nas lojas
■ devolução numa estação de devolução com a identificação CCR
TRANSPORTE
ATENÇÃO!
A potência do acumulador fornecido é de mais de 100 Wh!
Observe as seguintes instruções de transporte!
O acumulador Li-Ion incluído é sujeito às disposições legais para mercadorias perigosas. O acumulador pode ser transportado pelo utilizador privado no livre trânsito sem quaisquer imposições adicionais. Transporte o acumulador somente se o mesmo estiver sem danos. Neste processo, o acumulador tem de ser protegido contra o contacto directo com outros objectos, contra curto-circuitos e contra a movimentação inadvertida. Em caso de envio por terceiros (por ex., por uma transportadora ou transporte aéreo) devem ser observados requisitos especiais relativamente à embalagem e à identificação.
Neste caso, deve ser consultado um especialista em materiais perigosos durante a preparação do transporte. Envie acumuladores somente se o invólucro estiver sem danos. Tape os contactos abertos com fita-cola e embale o acumulador de forma a que o mesmo já não pode movimentar-se dentro da embalagem.
Observe também eventuais regulamentos nacionais para o efeito.
AJUDA PARA DETECTAR E ELIMINAR AVARIAS
ATENÇÃO!
Em todos os trabalhos de conservação e manutenção, usar luvas de trabalho!
| Falhas na operação Possível causa Solução | ||
| Motor não funciona | Chave de segurança não inserida Inserir a chave de segurança | |
| Cabo do comando ou interruptor defeituoso | Cuidado! Não operar o aparelho! Consultar um ponto de serviço AL-KO | |
| A bateria está ausente ou não encaixada correctamente | Inserir a bateria correctamente | |
| A lâmina de corte está bloqueada Cuidado! Não executar trabalhos de manutenção na lâmina sem luvas!■ Eliminar a falha na lâmina■ Ligar o corta-relvas sobre relva baixa | ||
| A potência do motor diminui | Bateria vazia Carregar a bateria | |
| Lâmina não afiada Mandar afiar a lâmina no ponto de serviço AL-KO | ||
| Quantidade muito grande de relva na recolha | Eliminar a relva, limpar a tampa de impacto | |
| O motor para durante o corte da relva | Lâmina não afiada Mandar afiar a lâmina no ponto de serviço AL-KO | |
| Sobrecarga do motor Desligar o corta-relvas sem fio, colocálo sobre uma base plana ou relva baixa e ligá-lo novamente | ||
| A caixa de recolha de relva não enche o suficiente | Relva húmida Deixar a relva secar | |
| Caixa de recolha de relva entupida | Limpar a grade da caixa de recolha de relva | |
| Quantidade grande demais de relva no canal de recolha ou carcaça | Limpar o canal de recol-haSSiS/SSiScarcaça Corrigir o altura do corte | |
| Lâmina de corte não afiada Mandar afiar a lâmina no ponto de serviço AL-KO | ||
| teria diminui muito | Altura do corte baixa demais Ajustar o corte mais altoO tempo de operação da ba | |
| Relva muito alta ou muito húmida Melhorar as condições: Deixar secar, ajustar o corte mais alto | ||
| Velocidade do corte da relva alta demais | Diminuir a velocidade do corte da relva. Limpar o canal de recolhaSSiS/SSiScarcaça, a lâmina de corte deve girar livremente | |
| Cortar a relva com a cesta de re-colha de relva cheia | Esvaziar a cesta de recolha de relva e limpar o canal de recolha | |
| Vida útil da bateria consumada Substituir a bateria. Só usar acessórios originais do fabricante | ||
| A bateria não pode mais ser carregada | Tomada de corrente ou bucha de contacto suja | Consultar um ponto de serviço AL-KO |
| Bateria ou carregador defeituoso Encomendar as peças de reposição de acordo com o cartão de peças de reposição | ||
No caso de falhas não descritas na tabela ou que não podem ser eliminadas, entre em contacto com o nosso serviço de assistência ao cliente.
GARANTIA
Eliminaremos eventuais falhas de material ou de fabrico no aparelho, durante o prazo legal para a apresentagao de reclamagoes, procedendo a respetiva reparagao ou substituigao, conforme considerarmos mais adequado. O prazo maximo e determinado de acordo com a legislagao em vigor no pals em que o aparelho foi adquirido.
A nossa garantia e valida apenas nos seguintes ca-A garantia expira nos seguintes casos:
SOS:
cumprimento do presente manual de instru- goes
manuseamento correto
■ alteragoes tecnicas por iniciativa propria
- utilizagao de pegas sobresselentes originais
utilizagao impropria
Excluise da garantia:
■ danos na pintura causados pelo desgaste natural
- pegas de desgaste indicadas na lista de pegas sobresselentes entre parenteses [xxx xxx (x)]
O periodo de vigencia da garantia tem inlcio na data de aquisigao pelo primeiro consumidor final. A data no recibo de compra e determinante. Apresente esta declaragao e o recibo de compra original ao seu distribuidor ou a um servigo de assistencia tecnica autorizado. O direito a reclamagoes pelo comprador contra o vendedor nao e alterado por esta declaragao.
