NÁVOD NA OBSLUHU 38.4 Li Comfort BOSCH

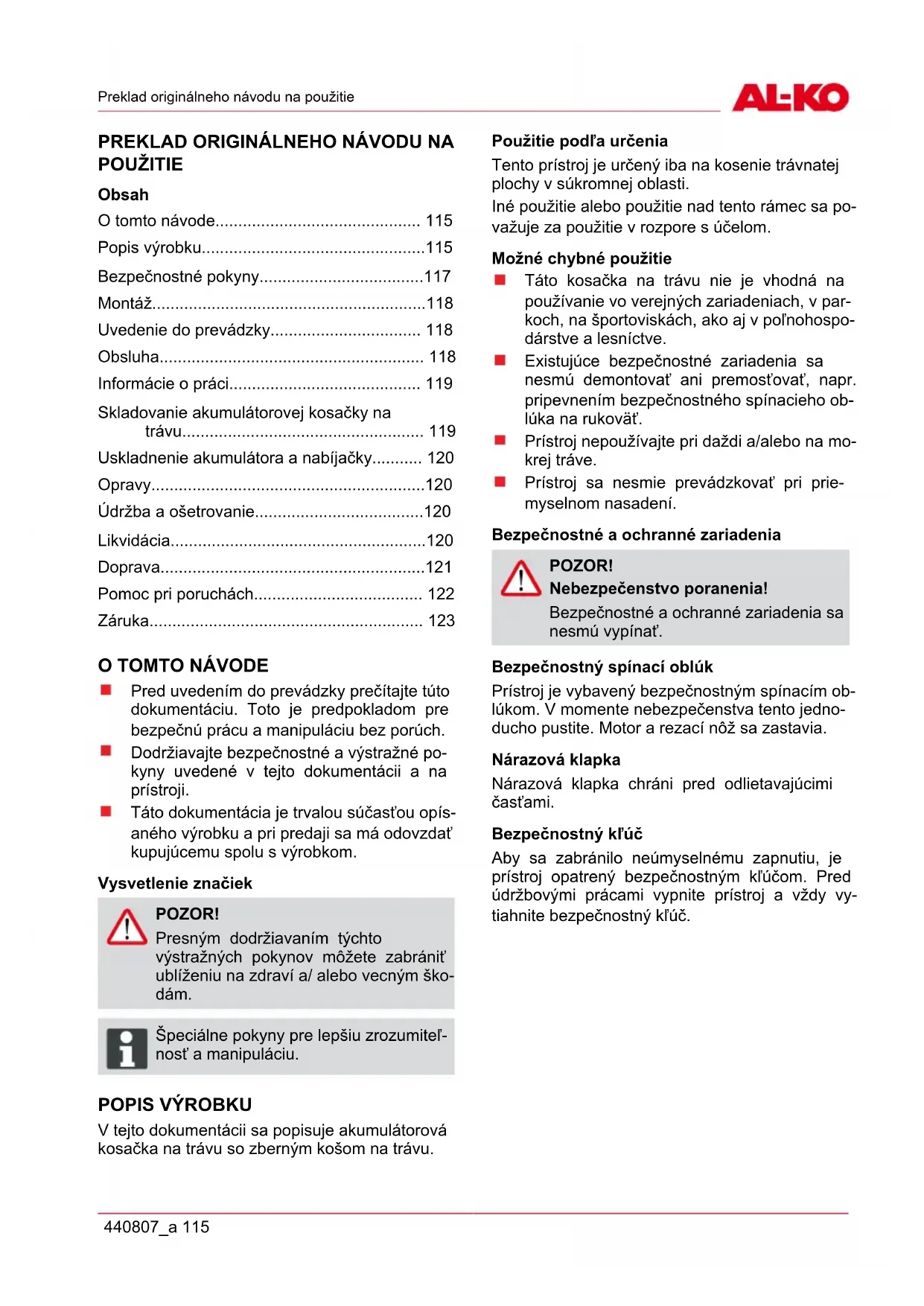

SK Preklad originálneho návodu na použitie....115
Symboly na prístroji
zelená LED bliká: akumulátor nabitý na 50–25 %
Uvedenie do prevádzky.... 118
Obsluha.... 118
Informácie o práci.... 119
Skladovanie akumulátorovej kosačky na trávu.... 119
Uskladnenie akumulátora a nabíjačky...... 120
Opravy....120
Údržba a ošetrovanie....120
Likvidácia....120
Doprava....121
Pred uvedením do prevádzky prečítajte túto dokumentáciu. Toto je predpokladom pre bezpečnú prácu a manipuláciu bez porúch.
Dodržiavajte bezpečnostné a výstražné pokyny uvedené v tejto dokumentácii a na prístroji.
Táto dokumentácia je trvalou súčast'ou opís-aného výrobku a pri predaji sa má odovzdat' kupujúcemu spolu s výrobkom.
Vysvetlenie značiek
POZOR!
Presným dodržiavaním týchto výstražných pokynov môžete zabrániť ublíženiu na zdraví a/ alebo vecným škodám.
Špeciálne pokyny pre lepšiu zrozumitel'nost' a manipuláciu.
POPIS VÝROBKU
V tejto dokumentácii sa popisuje akumulátorová kosačka na trávu so zberným košom na trávu.
Použitie podl'a určenia
Tento prístroj je určený iba na kosenie trávnatej plochy v súkromnej oblasti.
Iné použitie alebo použitie nad tento rámec sa po- važuje za použitie v rozpore s účelom.
Možné chybné použitie
Táto kosačka na trávu nie je vhodná na používanie vo verejných zariadeniach, v parkoch, na športoviskách, ako aj v poľnohospodárstve a lesníctve.
Existujúce bezpečnostné zariadenia sa nesmú demontovat' ani premost'ovat', napr. pripevnením bezpečnostného spínacieho oblúka na rukovát'.
Prístroj nepoužívajte pri daždi a/alebo na mo-krej tráve.
Prístroj sa nesmie prevádzkovat' pri priemyselnom nasadení.
Bezpečnostné a ochranné zariadenia
POZOR!
Nebezpečenstvo poranenia!
Bezpečnostné a ochranné zariadenia sa nesmú vypínat'.
Prístroj je vybavený bezpečnostným spínacím oblúkom. V momente nebezpečenstva tento jednoducho pustite. Motor a rezací nôž sa zastavia.
Nárazová klapka
Nárazová klapka chráni pred odlietavajúcimi čast'ami.
Bezpečnostný kl'úč
Aby sa zabránilo neúmyselnému zapnutiu, je prístroj opatrený bezpečnostným klúčom. Pred údržbovými prácami vypnite prístroj a vždy vytiahnite bezpečnostný klúč.

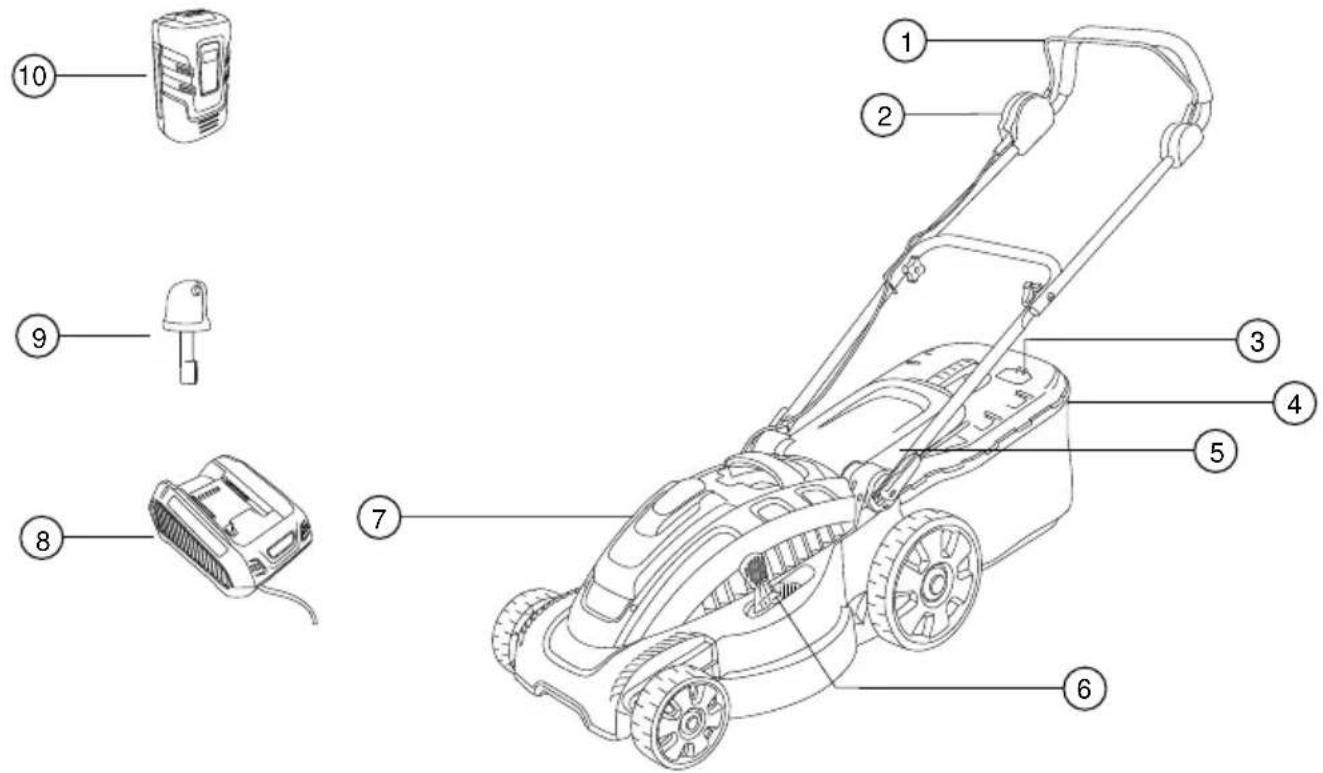

Prehl'ad produktu
| 1 Bezpečnostný spínací oblúk | 7 Prestavenie výšky rezu |
| 2 Spúšťací spínač 8 Priehradka pre akumu- | látor |
| 3 Prestavenie rukoväte 9 Nabíjačka akumulátora | |
| 4 Indikátor stavu naplnenia | 10 Bezpečnostný klúč |
| 5 Zberný kôš na trávu 11 Akumulátor | |
| 6 Odrážacia klapka |
Symboly na prístroji
Pozor! Zvláštna opatrnost' pri manipulácii.
Pred prácami na prístroji vždy vy- tiahnite bezpečnostný klúč.
Pozor! Ostré rezacie nože!
Nesiahajte do rezacieho mechanizmu.
BEZPEČNOSTNÉ POKYNY
Vodič stroja alebo používatel' je zodpovedný za nehody s inými osobami a ich vlastníctvom.
POZOR!
Nebezpečenstvo poranenia!
Bezpečnostné a ochranné zariadenia sa nesmú vypínat'.
Pozor - nebezpečenstvo požiaru a výbuchu!
Akumulátor nehádžte do otvoreného ohňa.
Akumulátor a nabíjačku používajte iba v oblastiach, ktoré sú chránené pred dažďom a vlhkom.
Akumulátor chráňte pred teplom a priamym slnečným žiarením.
■ Akumulátor neskratujte.
Prístroj, akumulátor a nabíjačku chráňte pred vlhkost'ou.
Používajte iba originálne akumulátory a nabíjačky od výrobcu.
Akumulátor neotvárajte. Existuje nebezpečenstvo skratu.
Pri nesprávnom použití môže z akumulá-tora vytekat' kvapalina. Vyhýbajte sa kon-taktu s kvapalinou. Pri náhodnom kontakte opláchnite vodou. Ak sa kvapalina dostane do očí, vyhl'adajte aj lekársku pomoc.
Neúmyselné zapnutie môže viest' k najťažším poraneniam. Aby sa tomu zabránilo, musí sa po vypnutí vytiahnut' bezpečnostný klúč!
Bezpečnostný klúč vytiahnite predtým, ako:
■ prístroj necháte stát' bez dozoru
prístroj kontrolujete, čistíte alebo udržiavate
vložíte akumulátor
sa vyskytnú poruchy a nezvyčajné vibrovanie na prístroji
sa uvol'nia blokovania
sa odstránia upchania
■ existuje kontakt s cudzími telesami
Deti a osoby, ktore nepoznaju tento navod na použitie, nesmu prlstroj použivaf
Dodržte miestne ustanovenia o minimálnom veku obsluhujúcej osoby.
Zariadenie používajte len v technicky bezchybnom stave
Prístroj nepoužívajte pod vplyvom alkoholu, drog a liekov.
Pred každým použitím skontrolujte poškodenia prístroja a akumulátora, poškodené časti nechajte vymenit'.
Pred začatím kosenia odstráňte z plochy určenej na kosenie všetky cudzie telesá
Noste primeraný pracovný odev:
dlhé nohavice
pevnú a protišmykovú obuv
- Pri práci dávajte pozor na bezpečný postoj.
Dbajte na to, aby sa tretie osoby nachádzali mimo nebezpečnej oblasti.
Telo a odev udržujte vzdialené od vyžínacieho mechanizmu.
Pracujte iba pri dostatočnom dennom svetle alebo umelom osvetlení.
- Pri kosení posúvajte prístroj smerom dopredu, nikdy nechod'te dozadu.
Po kontakte s cudzími telesami vyhl'adajte poškodenia na kosačke. Pri závažných poškodeniach vyhl'adajte servisné miesto firmy AL-KO.
Kosačku na trávu nikdy neprit'ahujte k telu.
Nekoste ponad prekážky (napr. konáre, korene stromov).
nakosenú trávu odstraňujte iba pri stojacom motore a vytiahnutom bezpečnostnom klúči.
Ked' sa križuje iná ako kosená plocha, vypnite motor.
Prístroj nikdy nedvíhajte ani nenoste s bežiacim motorom.
Prístroj pripravený na prevádzku nenechávajte bez dozoru.
MONTÁŽ
Montáž uskutočnite podľa priloženého návodu na montáž.
POZOR!
Prístroj sa smie prevádzkovat' až po úplnej montáži!
UVEDENIE DO PREVÁDZKY
Dodaný akumulátor je čiastočne nabitý! Pred prvým použitím akumulátor úplne nabite.
Akumulátor sa môže nabíjať v akomkol'vek stave nabitia. Prerušenie nabíjania akumulátoru neškodí.
POZOR!
Pri vyt'ahovaní akumulátora podržte stlačený zaskakovací gombík na spodnej strane akumulátora, aby sa akumulátor odblokoval.
- Akumulátor zasuňte do nabíjačky (1a) a pri-pojte nabíjačku do elektrickej siete (1b). Proces nabíjania začína s blikaním zelenej svetelnej diódy (LED).
- Akumulátor je plne nabitý, ked' LED nabíjačky svieti konštantne na zeleno.
- Vytiahnite zástrčku zo siete (1b).
- Vytiahnite akumulátor z nabíjačky. (1a)
zelená LED dióda svieti: Akumulátor 100 % – 50 % plne nabitý
zelená LED dióda bliká: Akumulátor plný na 50 % – 25 %
LED dióda svieti červeno: žiadny akumulátor nie je vložený v nabíjačke
Teplotný rozsah pre prevádzku nabíjania by mal byt' medzi 0 °C a +40 °C.
Čas nabíjania pri úplnom nabití činí max. 2 hodiny. Ak sa prevádzková doba akumulátora podstatne skráti napriek plnému nabitiu, je akumulátor opotrebovaný a treba ho vymeniť za nový originálny akumulátor.
Vloženie akumulátora (2-5)
- Stlačte za veko akumulátora na prístroji, aby ste ho otvorili.(2)
- Vytiahnite bezpečnostný klúč na prístroji.(3a)
- Akumulátor zasuňte s l'ahkým tlakom až na doraz do priehradky na akumulátor, až bude kontaktná zdierka na akumulátore pevne dosadat' na kontaktný konektor prístroja.(4)
- Znova zastrčte bezpečnostný klúč a otočte ho (3b).
- Zatlačte raz na veko akumulátora, aby ste ho zatvorili (5).
OBSLUHA
Prestavenie výšky rezu (6)
POZOR!
Pozor - nebezpečenstvo poranenia!
Výšku rezu prestavujte iba pri vypnutom motore a zastavenom rezacom noži!
Upevnenie zberného koša na trávu (7)
POZOR!
Pozor - nebezpečenstvo poranenia!
Zberný kôš na trávu odoberajte a upevňujte iba pri vypnutom motore a zastavenom rezacom noži.
Indikátor stavu naplnenia (8)
Indikátor stavu naplnenia sa pri kosení prostredníctvom vzduchového prúdu zatlačí nahor (8a). Ak je zberný kôš na trávu plný, prilieha indikátor stavu naplnenia na kôš (8b). Zberný kôš na trávu sa musí vyprázdnit.
Vyprázdnenie zberného koša na trávu (9)
Motor tejto kosačky sa po spustení motora najskôr nevytočí na plné otáčky noža.
Až ked' sa presuniete so strojom k tráve, ktorá sa má kosit', kosačka to rozpozná, vytočí motor na maximálne otáčky noža a potom zostane tiež pri maximálnych otáčkach noža.
Tento počutelný nárast hladiny hluku motora je úplne normálny a znamená, že kosačka strihá s optimálnymi otáčkami noža.
Kosačku na trávu spúšťajte iba na rovnom podklade, nespúšťajte ju vo vysokej tráve. Podklad musí byť bez cudzích telies, ako napr. kamene. Kosačku na trávu pri spúšťaní nenadvihujte ani nepreklápajte.
Počas kosenia trávy kontrolujte stav nabitia akumulátora (12)
- Vypnutie motora (11).
- Otvorte priehradku akumulátora (2).
- Stlačte testovací gombík na akumulátore: Ak LED dióda svieti zeleno, je akumulátor ešte výkonný a môžete d'alej kosit'. Ak LED dióda svieti červeno, je akumulátor vybitý a musí sa nabit' (12).
Vypnutie motora (11)
- Pustite bezpečnostný strmeň.
- Počkajte na zastavenie rezacieho noža.
- Vytiahnite bezpečnostný klúč na prístroji (3a).
INFORMÁCIE O PRÁCI
Dodržiavajte miestne ustanovenia k prevádzkovaniu kosačiek na trávu.
Z pracovnej oblasti odstráňte cudzie telesá.
Dbajte na to, aby sa tretie osoby nachádzali mimo nebezpečnej oblasti.
Koste iba pri dobrej viditel'nosti
Prístroj vedte iba rýchlostou chôdze.
Koste iba s ostrým žacím nožom
Nekoste ponad prekážky (napr. konáre, korene stromov).
Pri polohách v svahu koste vždy priečne k svahu. Kosačku na trávu nepoužívajte v svahoch nahor a nadol a na svahoch so sklonom viac ako 20°.
- Pri zmene smeru práce na svahoch dbajte na zvýšenú opatrnost'
Prevádzková doba akumulátorovej kosačky na trávu je závislá od stavu akumulátora, vlastností trávy a nastavenia výšky rezu. Prevádzkovú dobu taktiež znižuje časté zapínanie a vypínanie.
Optimálna prevádzková doba sa dosiahne častým kosením a tým krátko udržiavanou trávou.
Prevádzková doba pri 100 % nabití akumulá- tora v m² za akumulátora
Kosenie zo 6 cm na 4 cm: až do 300 m² pri ošetrovanom, suchom trávniku; riedkej tráve
Kosenie z 8 cm na 4 cm: až do 200 m² pri normálnej tráve
Kosenie z 8 cm na 4 cm: až do 150 m² pri hustej tráve
Tipy na kosenie
Konštantná výška kosenia 3–5 cm, nekoste viac ako polovicu výšky trávy.
Kosačku na trávu nepreťažujte! Ak značne poklesnú otáčky motora kvôli dlhej, t’ažkej tráve, výšku kosenia zväčšite a koste viackrát.
Vietor a slnko môžu trávu po kosení vysušit', preto koste v neskoršie popoludnie.
SKLADOVANIE AKUMULÁTOROVEJ KOSAČKY NA TRÁVU
Pre úsporné uloženie sklopte hornú ru- kovát'.
Prístroj skladujte vždy s demontovaným akumulátorom a vytiahnutým bezpečnostným klúčom.
Prístroj vysušte a uskladnite ho tak, aby k nemu nemali prístup deti a nepovolané osoby.
USKLADNENIE AKUMULÁTORA A NABÍJAČKY
UPOZORNENIE!
Nebezpečenstvo požiaru alebo explózie!
Zariadenie neskladujte pri otvorenom ohni alebo zdrojoch tepla.
Akumulátor je prostredníctvom napájacieho napätia chránený proti prebíjaniu a môže tak zostat' nejaký čas pripojený na elektrickú siet'.
Optimálna teplota skladovania akumulá-tora je medzi 0 °C a 25 °C.
Akumulátor skladujte na suchom mieste bez pôsobenia mrazu pri teplote okolitého prostredia medzi 0 °C a +25 °C so stavom nabitia cca 40 - 60 %.
Po 3 mesiacoch skladovania nechajte akumulátor cca 2 hodiny dobíjať.
Akumulátor neskladujte v blízkosti kovových predmetov alebo predmetov s obsahom kyseliny - nebezpečenstvo skratu!
OPRAVY
Opravy smú vykonávať iba servisné miesta firmy AL-KO alebo autorizované špecializované podniky.
Aby sa zabránilo nevyváženosti, smie sa rezací nástroj a upevňovacia skrutka vymieňat iba po súpravách.
ÚDRŽBA A OŠETROVANIE
POZOR!
Pozor - nebezpečenstvo poranenia!
Nevyvážené rezacie nože vedú k silným vibráciám a poškodzujú kosačku.
Pravidelne kontrolujte funkciu a opotrebenie zariadenia na zachytávanie trávy.
Po kosení trávy prístroj dôkladne vyčis-tite metličkou alebo handrou. Neodstránené znečistenia na spodnej strane prístroja môžu nepriaznivo ovplyvňovať funkciu.
Prístroj nestriekajte vodou! Vniknutá voda môže zničit' spínač, ako aj akumulátor a elektromotor.
Pravidelne kontrolujte poškodenia rezacieho noža. Tupé alebo poškodené rezacie nože nechajte naostrit/ vymenit iba na servisnom mieste firmy AL-KO alebo v autorizovanom špecializovanom podniku. Dobrúsené rezacie nože musia byt vyvážené Uťahovací moment skrutky noža 15 Nm +5
Zabezpečte pevné utiahnutie všetkých matíc, čapov a skrutiek a bezpečný pracovný stav prístroja
Pred uložením prístroja do uzavretých priestorov motor musí vychladnút'
POZOR!
Poškodený nôž a hriadel' motora sa nesmú vyrovnávat'l
■ Odborná kontrola je potrebná:
po nabehnutí na prekážku
pri blokáde motora
pri ohnutom rezacom noži
pri ohnutom hriadeli motora
pri poškodenom, vytečenom akumulá- tore
LIKVIDÁCIA
Opotrebované prístroje, batérie alebo akumulátory nelikvidujte s komunálnym odpadom!
Obal, zariadenie a príslušenstvo sú vyrobené z recyklovatel'ných materiálov a je nutné ich vhodne zlikvidovat'.
Akumulátory likvidujte iba vo vybitom stave.
Používatel' je povinný vrátiť batérie a akumulátory. Tieto sa môžu bezplatne odovzdat' na predajných miestach.
■ prostredníctvom špecializovaného obchodu
■ prostredníctvom jednej z odberných staníc označených značkou CCR
DOPRAVA
POZOR!
Výkon súčasne dodaného akumulátora činí viac ako 100 Wh!
Zohl'adnite, prosím, tiež nasledujúce pokyny k transportu!
Obsiahnutý Li-Ion akumulátor podlieha požiadav-kám práva o nebezpečnom tovare. Akumulátor môže prepravovat' po ceste súkromný používatel' bez potreby d'alších ustanovení. Akumulátor pre-
pravujte iba vtedy, keď nie je poškodený. Pritom musí byť akumulátor zabezpečený proti kontaktu iných predmetov, skratu a neúmyselnému pošmyknutiu. Pri zaslaní tret’ou osobou (napr. špedíciou alebo leteckou prepravou) treba zohl’adnit’ špeciálne požiadavky na obal a označenie.
Tu sa musí pribrat' príprava zásielky odborníkom na nebezpečný náklad. Akumulátory zasielajte iba vtedy, ked' je kryt nepoškodený. Odlepte ot-vorené kontakty a vybal'te akumulátor tak, aby sa v obale viac nemohol pohybovať.
Zohl'adnite tiež prípadne d'alšie vnútroštátne predpisy.
POMOC PRI PORUCHÁCH
POZOR!
| Porucha priprevádzke Možná příčina Riešenie | ||
| Motor nebeží | Bezpečnostný klůč nie je zastrčený | Zastrčte bezpečnostný klůč |
| Riadiaci kábel alebo spínač sú chybné | Opatrne! Prístroj neprevádzkujte! Vyhľadajte servisné miesto firmy AL-KO | |
| Akumulátor chýba alebo nesedí správne | Vložte akumulátor správne | |
| Rezací nož je blokovaný Opatrne! | Nikdy nevykonávajte údržbové práce na noži bez ruka-víc! ■ Odstráňte poruchu z noža ■ Kosačku na trávu spustite na nízkom trávniku | |
| Výkon motora vynecháva | Akumulátor je prázdny Nabite akumulátor | |
| Nož je tupý Nechajte naostrit' nož na servis-nom mieste firmy AL-KO | ||
| Príliš veľa trávy vo vyhadzovaní Odstráňte trávu, vyčistite odráža-ciu klapku | ||
| Motor zostáva počas kose-nia stát' | Nož je tupý Nechajte naostrit' nož na servis-nom mieste firmy AL-KO | |
| Preťaženie motora Akumulátorovú kosačku na trávu vypnite, postavte ju na rovný pod-klad alebo nízku trávu a znova ju spustite | ||
| Zberný box na trávu sa ne-plní dostatočne | Trávnik je vlhký Trávnik nechajte vysušit' | |
| Zberný box na trávu je upchaný Vyčistite mriežku na zbernom boxe na trávu | ||
| Príliš veľa trávy vo vyhadzova-com kanáli alebo na telese | Vyčistite vyhadzovací kanál / te-leso Upravte výšku kosenia | |
| Rezací nož je tupý Nechajte naostrit' nož na servis-nom mieste firmy AL-KO | ||
| tora zreteľne klesá | Výška kosenia je príliš malá Kosenie nastavte vyššiePrevádzková doba akumulá | |
| Tráva je príliš vysoká alebo príliš vlhká | Zlepšite podmienky: nechajte vys-ušit', kosenie nastavte vyššie | |
Porucha priprevádzke Možná příčina Riešenie
| Rýchlost' kosenia je príliš vysoká Spomal'te rýchlost' kosenia Vyčistite vyhadzovací kanál / teleso, pretože rezací nôž musí zostat' vol'ne otáčatel'ný | ||
| Kosenie s plným zberným košom na trávu | Vyprázdnite zberný kôš na trávu a vyčistite vyhadzovací kanál | |
| Životnosť akumulátora je spotrebovaná | Vymeňte akumulátor Používajte iba originálne príslušenstvo od výrobcu | |
| Akumulátor sa nedá nabit' | Nabíjací konektor alebo kontaktná zdierka sú znečistené | Vyhľadajte servisné miesto firmy AL-KO |
| Akumulátor alebo nabíjačka sú chybné | Objednajte náhradné diely podľa karty náhradných dielov | |
Pri poruchách, ktoré nie sú uvedené v tejto tabul'ke, alebo ktoré nemôžete odstránit' sami, sa obrát'te na náš zákaznícky servis.
ZÁRUKA
Prípadné chyby materiálu alebo výrobné chyby na prístroji odstránime počas zákonnej premlčacej lehoty pre nároky na odstránenie chyby podľa našej vol’by opravou alebo náhradným dodaním. Premlčacia lehota sa určuje vždy podľa legislatívy krajiny, v ktorej bol prístroj kúpený.
■ odbornej manipulácii s prístrojom,
■ dodržiavaní návodu na obsluhu,
- používaní originálnych náhradných dielov
Záruka zaniká pri:
■ pokusoch o opravu prístroja,
technických zmenách na prístroji,
používaní prístroja v rozpore s jeho určením (napr. na priemyselné alebo komunálne účely).
Záruka sa nevzt'ahuje na:
poškodenia laku, ktoré sa vždy považujú za bežné opotrebovanie,
diely podliehajúce rýchlemu opotrebovaniu, ktoré sú v zozname náhradných dielov označené rámčekom [xxx xxx (x)]
Záručná doba začína plynút dňom kúpy prostredníctvom prvého odberateľa. Rozhodujúci je dátum na originálom doklade o kúpe. V prípade uplatňovania nároku na poskytnutie záruky sa obrátte s týmto vyhlásením o záruke a dokladom o kúpe na vášho predajcu alebo na najbližší autorizovaný zákaznícky servis. Týmito záručnými podmienkami zostávajú zákonné nároky kupujúceho na odstránenie chýb voči predávajúcemu nedotknuté.
